NAUDOJIMO INSTRUKCIJA LBE 125 18.0-EC Flex

Naudojami simboliai 314

Simboliai ant jrankio 314

Jūsų saugumui 314

Triukšmas ir vibracija ..... 318

Techniniai duomenys 319

Bendras jrankio vaizdas 320

Nurodymai dirbant .... 321

Techninis aptarnavimas ir priežiūra . . . 325

Nurodymai utilizuoti 325

C€-Atitikimo deklaracija ..... 326

Atsakomybės pašalinimas .... 326

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant įrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio utilizavimo (žr. 325 psl.)

Jūsų saugumui

ISPÉJIMAS!

Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir vėliau laikykitės:

– šios instrukcijos,

- „Bendruju saugos taisykliu”, esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),

– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

– saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis kampinis šlifuoklis yra skirtas

– profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,

– metalui ir akmeniui šlifuoti ir pjauti sausuoju būdu, pjovimui būtina naudoti specialų apsauginį gaubtą,

– paviršiams šlifuoti, naudojant elastinį šlifavimo padą rūdims ir lakui pašalinti (tik LBE 125 18.0-EC),

– gręžti uolienines medžiagas deimantinėmis gręžimo karūnomis, nenaudojant vandens,

– darbui, naudojant šlifavimo reikmenis, vielinius šepečius ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.

Neleidžiama naudoti, pavyzdžiui, grandinių frezavimo diskų, pjūklelių ir (tik L 125 18.0-EC LD) deimantinių šlifavimo diskų.

Saugos nuorodos dirbantiems su kampinio šlifuoklis

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, apdirbimo vieliniais šepečiais ir pjaustymo abrazyviniais pjovimo diskais darbus

■ Šj elektrinį įrankį galima naudoti kaip šlifuokli, šlifuokli su švitriniu popieriumi, abrazyvines pjovimo stakles ir darbui su vieliniais šepečiais. Atkreipkite dėmesį i visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
■ Šis elektrinis įrankis poliravimui netinka. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamin-tojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.
Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
- Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įtvaro skersmeniui. Darbiniai įrankiai, kurie

netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

■ Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu. Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnu, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis. Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeistį net už darbinės zonos ribų.

- Prietaisą laikykite tik už izoliuotų rankenų, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių. Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbinį įrankį.
■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.
Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
- Niekuomet neneškite veikiančio elektri-nio įrankio. Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius. Variklio ventilatorius traukia dulkes į korpusa, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų. Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu. Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai. Jei, pvz., šlifavimo diskas įstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali įstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties įstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti. Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrini įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.
■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrinį įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų i detalę ir nejstrigtų. Besisukantis darbinis įrankis ties kampaís, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.
■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių. Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus. Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
■ Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
■ Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda

apsaugoti dirbantijj nuo atskilusiu daleliu, atsitiktinio prisilietimo prie šlifavimo jrankio ir nuo galinčiu uždegti drabužius kibirkščiu.

■ Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nusta- tytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko. Apsauginis gaubtas privalo saugoti dirbantijį nuo nuolaužų ir ątsitiktinių kontaktų su šlifavimo disku.
- Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jėgų poveikis į šį šlifavimo diską gali jį suardyti.
■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui. Tinkamos jungės paremia šlifavimo diskus ir sumažina šlifavimo diskų lūžimo pavojų. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.
■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų. Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių. Pjovimo disko perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.
■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko. Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.

■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos. Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.
■ Nejjunkite elektrinio prietaiso vėl,
jei diskas yra detalėje. Prieš atsargiai
pjaudami toliau, leiskite pjovimo diskui
pasiekti didžiausią sūkių skaičių.
Priešingu atveju diskas gali įstrigti, iššokti
iš gaminio arba sukelti atatranką.
■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.
■ Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse. Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.

Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi

■ Nenaudokite per didelių šlifavimo diskų, bet paisykite gamintojo nurodymų dėl šlifavimo diskų dydžio. Už šlifavimo padą didesni šlifavimo diskai gali sužeisti bei užsiblokuoti, sutrūkti ar atšokti atgal.

Darbui su vieliniais šepečiais skirti ypatin-gieji saugos nurodymai

■ ľvertinkite, kad vielinis šepetys netenka vielų ir įprastinio naudojimo metu. Neperkraukite vielų per didele prispaudimo jėga. ľ šalis lekiančios vielos gali labai lengvai prasiskverbti pro plonus drabužius ir/arba odą.
■ Jei rekomenduojamas apsauginis gaubtas, pasistenkite, kad apsauginis gaubtas negalėtų liestis su vieliniu šepečiu. Lėkštelių ir kūginių šlifavimo šepečių skersmuo gali padidėti dėl prispaudimo jėgos ir išcentrinės jėgos.

Kiti saugos nurodymai

■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Sąlytis su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.
- Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
■ [tvirtinkite gaminj. Spaustuvuose jtvirtintas gaminys yra laikomas tvirčiau nei ranka.
■ Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba salytis su jomis gali sukelti kvėpavimo takų susirgimus ir (arba) alergines reakcijas.
– Pasirūpinkite geru darbo vietos vėdinimu!
– Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
– Rekomenduojama naudoti dujokaukę su P2 klasės filtru.
■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Naudokite tik originalius akumuliatorius, kurių elektros įtampa atitinka Jūsų elektrinio įrankio specifikacijų lentelėje nurodytą elektros įtampą. Naudojant kitokius akumuliatorius, pvz., panašaus modelio, perdirbtus ar kitų gamintojų, sprogęs akumuliatorius gali sužaloti ir padaryti materialinės žalos.

Saugos nurodymai naudojant akumuliatorių

■ Neatidarykite akumuliatoriaus. Gali jvykti trumpasis jungimas.
■ Saugokite akumuliatorių nuo karščio, pvz., taip pat nuo nuolatinės saulės apšvietos, ugnies, vandens ir drėgmės. Gali sprogti.

■ Pažeidus akumuliatorių ir jį naudojant netinkamai gali pasklisti garų. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.
■ Neteisingai naudojant baterijas gali iš ju išbėgti skystis. Nelieskite skysčio rankomis. Jeigu atsitiktinai prisilietėte, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks i akis, kreipkitės i gydytoja. Išbėgęs bateriju skystis gali iššaukti odos sudirginimą arba nudegima
■ Naudokite FLEX akumuliatorius tik kartu su FLEX jrenginiais ir FLEX priedais. Tik taip akumuliatorius apsaugomas nuo pavojingos perkrovos.
■ Akumuliatorius kraukite tik krovimo prietaisuose, kuriuos siūlo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumuliatorius, naudojant kitokius akumuliatorius gali kilti gaisras.
■ Akumuliatorių gali apgadinti smailūs daiktai, pvz., vinys arba atsuktuvas, arba išorinės jėgos poveikis. Taip gali įvykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rūkti, susprogti arba perkaisti.

Specialieji saugos nurodymai

■ Norėdami pažymėti elektrinį įrankį, naudokite tik lipdukus.
Neleistina gręžti kiaurymių korpuse.
■ Veleno fiksatorių spauskite tik įrankiui nesisukant.

Triukšmas ir vibracija

ATSARGIA!!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.

Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindine

elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu

vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

		LBE 125 18.0 EC	LB 125 18.0 EC	L 125 18.0 EC
Įrankio tipas Kampinis šlifuoklis
Vardinė įtampa V 18
Akumuliatorius AP 18.0/2,5		AP 18.0/5,0AP 18.0/5,0
Didžiausias disko skersmuo mm 125
Šlifuoklio diskai	mm	1-6
Disko kiaurymės skersmuo	mm	22, 23
Suklio sriegis M14
Sukimosi greitis	aps./min	I = 3500II = 4500III = 6500III = 9000	9.000 10.000
Svoris pagal „EPTAprocedure 01/2003” (be akumuliatoriaus)	kg 1,85	1,85 1,8
Akumuliatoriaus svoris- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,1
A koreguotas triukšmo lygis pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Triukšmo slėgio lygis L_pA	dB(A) 84	84 81
Triukšmo galios lygis L_WA	dB(A) 95	95 92
Paklaida K	db	3,0
Bendroji virpesių lygio vertė pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Emisijos vertė a_h šlifuojant paviršius	m/s^2	4,9	4,9	5,6
Emisijos vertė a_h pjaunant	m/s^2	2,8	2,8	3,7
Paklaida K	m/s^2	1,5

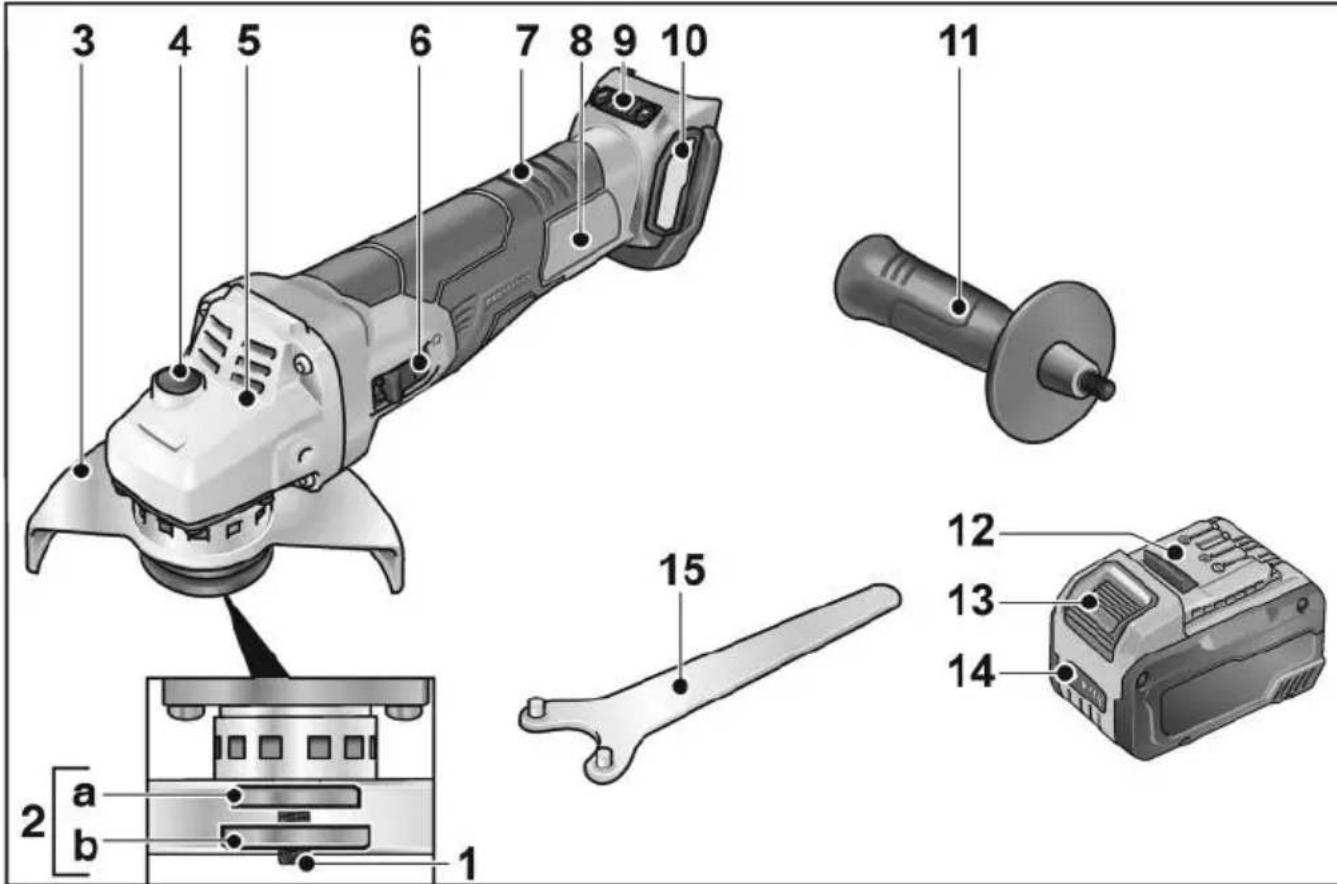

Bendras įrankio vaizdas

3 4 5 6 7 8 9 10 11 12 13 14 1 2 a b 15

1 Velenas
2 Srieginè jungè

a Tvirtinimo flanšas

b Tvirtinimo veržlé

3 Apsauginis gaubtas

Reguliuojamas be įrankio; 12 fiksavimo padėtys iki 360°.

4 Veleno fiksatorius

Skirta nustatyti suklius, kai keičiami įrankiai.

5 Pavaros galvutė

Su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

6 Jungiklis

lranki jjungti ir išjungti.

Su fiksavimo pozicija ilgalaikio darbo režimui.

7 Užpakalinė rankena

8 lrankio skydelis *

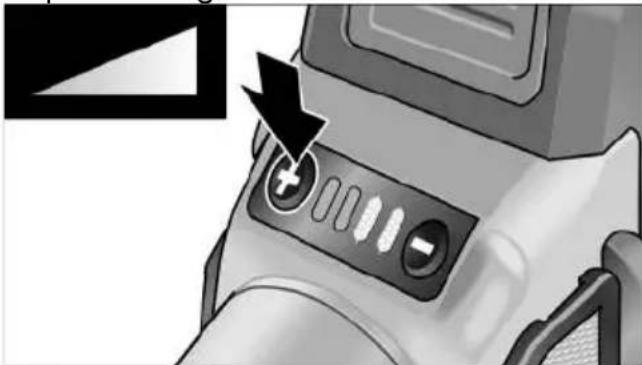

9 Greičio reguliavimo mygtukai

(tik LBE 125 18.0-EC)

4 lygių +/- funkcija

10 Filtro dangtelis
11 Rankena

Rankena gali būti sumontuota ir kairėje, ir dešinėje pusėje.

12 Ličio jonų akumuliatorius
(2,5 Ah/5,0 Ah/8,0 Ah)
13 Akumuliatoriaus atfiksavimo mygtukas
14 Akumuliatoriaus jkrovimo būklės rodmuo
15 Veržliaraktis su dvejais rageliais

Nurodymai dirbant

ISPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Prieš pirmą naudojima

Kampinį šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.

NURODYMAS

Pristatytas akumuliatorius nėra visiškai ikrautas. Prieš pradėdami naudoti pirmą kartą, visiškai ikraukite akumuliatorių. Apie tai skaitykite krovimo prietaiso naudojimo instrukcijoje.

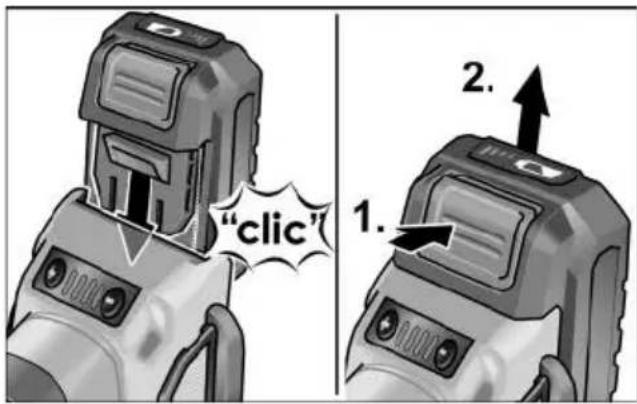

Akumuliatoriaus įstatymas / keitimas

■ Ikrautą akumuliatorių stumkite i elektrinį įrankį, kol akumuliatorius tinkamai užsifiksuos.

■ Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių (2.).

ATSARGIA!!

Kai nenaudojate, apsaugokite akumuliatoriaus kontaktus. Dėl palaidų metalinių dalių kontaktai gali trumpai susijungti, kyla sprogimo ir gaisro pavojus!

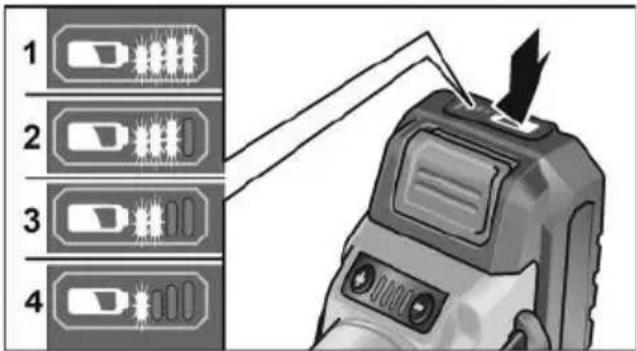

Akumuliatoriaus jkrovimo būklė

■ Paspaudus mygtuką, galima pagal akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti įkrovimo būklę.

1 2 3 4

Jei vienas iš šviesos diodu sumirksi, reikia akumuliatorių ikrauti. Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

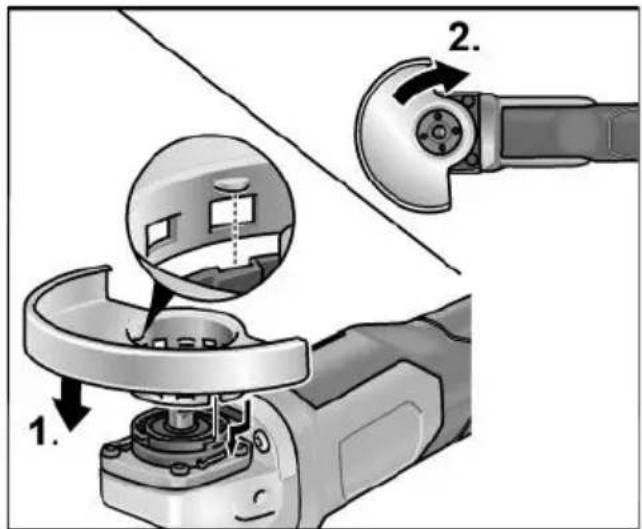

Apsauginio gaubto montavimas

ISPÉJIMAS!

Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto. Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

■ Išimkite akumuliatorių.

■ Uždėkite apsauginį gaubtą (1.). Uždėti reikia taip, kad apsauginio gaubto iškyšos būtų jungės išėmose.

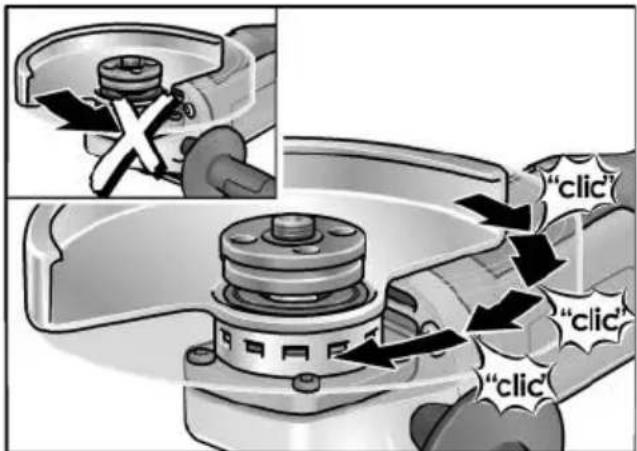

■ Pasukite apsauginį gaubtą laikrodžio rodyklės kryptimi (2.). Sukti galima tik į vieną pusę!
■ Išmontuojama atvirkščia eilės tvarka.

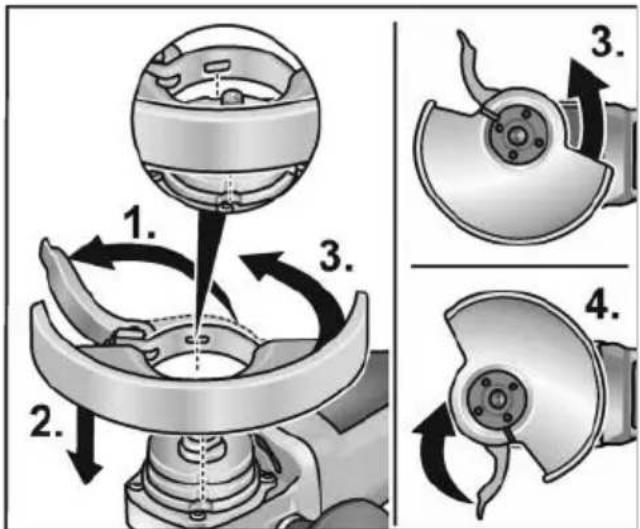

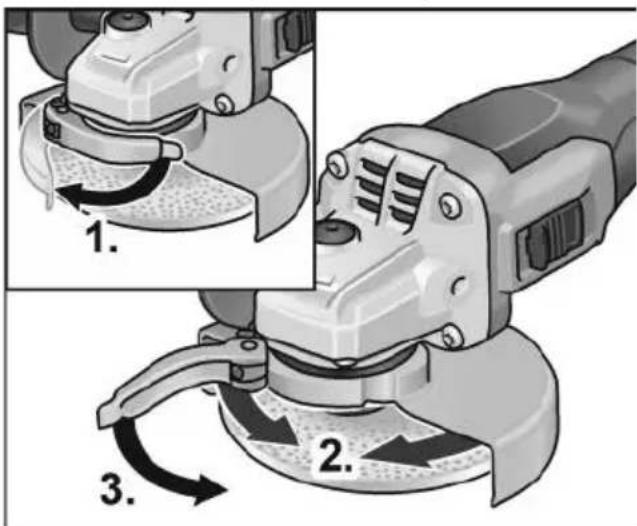

Prispaudimo gaubto montavimas

■ Išimkite akumuliatorių.

■ Išimkite akumuliatorių.
■ Atidarykite prispaudimo svirti (1.).
- Prispaudimo gaubtą su įveržimo žiedu uždėkite ant įveržimo jungės, kumštelį prie įveržimo žiedo įstatykite i griovelį jungėje (2.).
■ Prispaudimo gaubtą laikrodžio rodyklės kryptimi sukite į norimą padėti (3.) priveržkite įveržimo svirtį (4.).
■ Išmontuojama atvirkščia eilės tvarka.

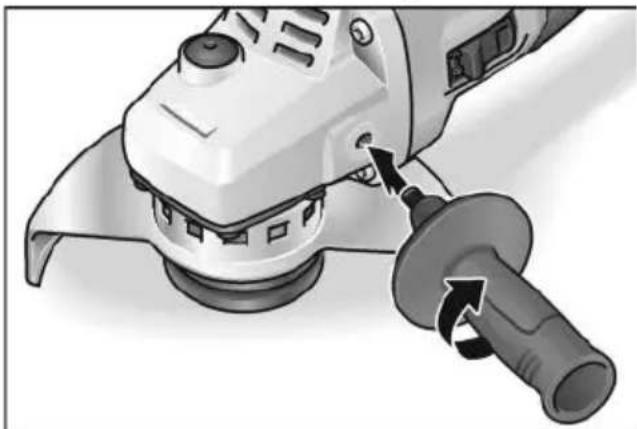

Sumontuokite rankeną

Naudoti elektrinį įrankį be rankenos draudžiama.

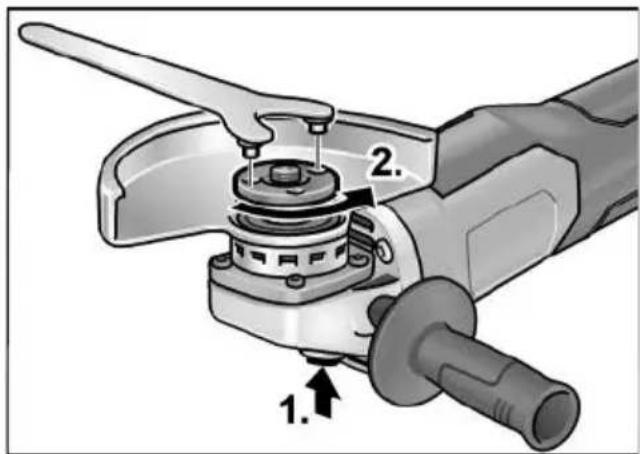

Irankio tvirtinimas/keitimas

■ Išimkite akumuliatorių. Šlifavimo disko montavimas

■ Nuspauskite suklio fiksatorių ir laikykite jį nuspaustą (1.).
■ Tvirtinimo veržliaraktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).

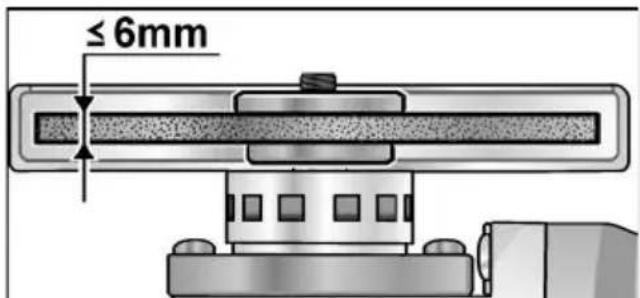

≤ 6mm

■ lstatykite diską i jam skirtą vietą.
■ Ant veleno užsukite tvirtinimo veržlę iškiliaja puse i viršų.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
■ Tvirtinimo veržlę įveržkite tvirtinimo veržliaraktu.
■ Išbandykite, kaip veikia įrankis ir pati- krinkite antgalio centrinį įtempimą.

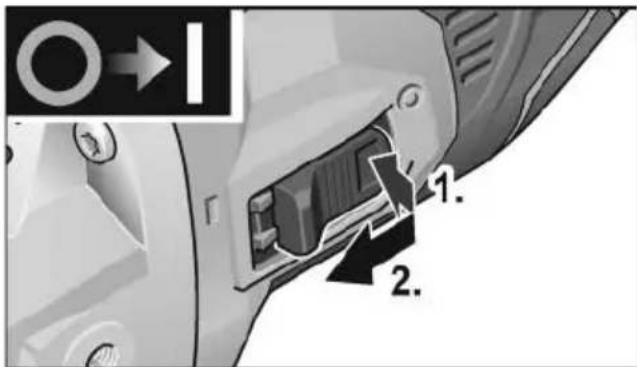

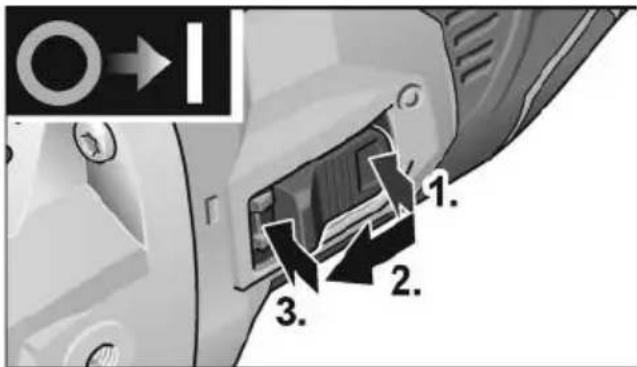

Bandomoji eiga

■ lstatykite akumuliatorių.
■ ljunkite šlifuokli jungikliu (trumpalaikiam darbo režimui, be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibraciju.
■ Išjunkite šlifuoklj.

ljungimas ir išjungimas ljungimas trumpalaikio darbo režimui be fiksavimo

1. 2.

■ Jungiklj paspauskite (1.) i priekj ir laikykite toje padėtyje (2.).
■ Norėdami išjungti, jungiklj atleiskite.

Ijungimas ilgalaikio darbo režimui su fiksavimu

1. 2. 3.

■ Jungiklj paspauskite (1.) ir pastumkite (2.) i priekj ir užfiksuokite toje padétyje, paspausdami jo priekinę dalj (3.).

■ Norėdami išjungti įrankį, atpalaiduokite jungiklį, paspausdami jo užpakalinę dalį.

Greičio pasirinkimas (tik LBE 125 18.0-EC)

■ Norint nustatyti darbinį greitį, reikia paspausti greičio reguliavimo mygtuką 2. Pasirinktas greitis išlaikomas netgi išjungus įrankį.
■ Atsargiai spauskite jungiklj, kad padidintumėte elektrinio įrankio sūkius iki pasirinkto greičio.

Pavojus susižeisti suskilus įrankio priedui. Darbui naudokite tinkamus priedus.

i NURODYMAS

- Apsauga nuo perkrovos: esant perkrovai, mašina išsijungia. - Jutikliais valdoma temperatūros kontrolė: mašina išjungiama, kai kyla pavojus perkaisti.

Pakeiskite apsauginio gaubto padėtį

Kad būtų galima priderinti prie atliekamo darbo, apsauginį gaubtą be įrankio galima užfiksuoti 12 pozicijų 360°.

ATSARGIA!!

Susižalojimo pavojus! Nešiokite apsaugines pirštines.

■ Išimkite akumuliatorių.

■ Sukite apsauginį gaubtą priešinga nei nurodyta sukimo krypties rodykle ant pavaros galvutės kryptimi iki reikalingos padėties.

Prispaudimo gaubto reguliavimas

■ Atleiskite jveržimo svirtj (1.).
■ Sureguliuokite prispaudimo gaubtą (2.).
■ Vél priveržkite jveržimo svirtj (3.).

i NURODYMAS

Apsauginis gaubtas neturi né kiek būti persisukęs, jei reikia, prieš naudojant įveržimo svirtį šešiabriaunę veržlę priveržkite tiek, kad ranka dar galima būtų svirtį patiesinti.

Patarimai dirbant

NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi.

Šlifavimas

!SPÉJIMAS!

Po išjungimo diskas dar kurj laiką sukasi.

– Šlifavimas bus našesnis, jei diskas su šlifuojamu paviršiumi sudarys 20°–40° kampa.
- Vedžiokite šlifuokli įvairiomis kryptimis, lengvai spausdami. Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.

Pjovimas

!SPÉJIMAS!

Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

Žr. gamintojo priedų katalogą.

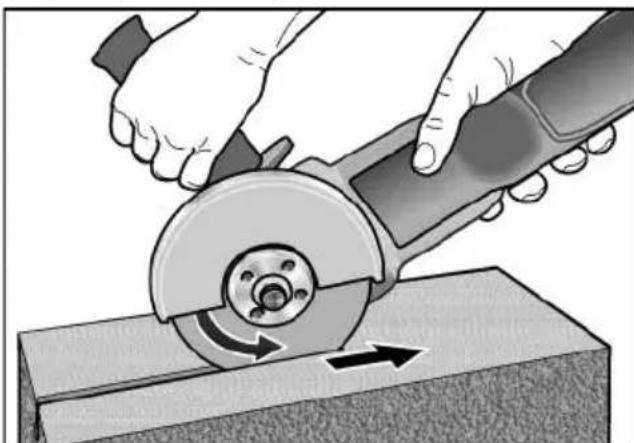

– Kampinis šlifuoklis visada turi dirbti priešpriešine kryptimi.

Kitaip diskas gali iššokti iš jpjovos.

– Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
– Postūmio greitis priklauso nuo pjauna-mos medžiagos kietumo:
– kuo kietesné medžiaga, tuo lěčiau reikia vesti diską.
Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaíso.

Valymas

■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
■ Reguliariai valykite dulkių filtra.

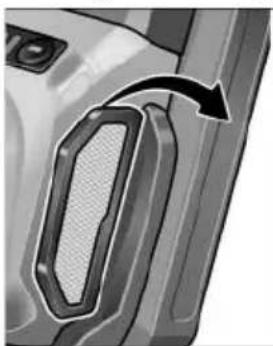

■ Išimkite dulkių filtrą ir išpūskite sausu suslėgtuoju oru.

Pavara

NURODYMAS

Neatsukinékite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reíkalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite:

• nupjaukite prie el. tinklo jungiamų elektrinių įrankių kabelį,
• iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių.

Tik ES šalyse Neišmeskite elektrinių įrankių j buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES del senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoje atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

ISPÉJIMAS!

Nemeskite akumuliatorių į buitines atliekas, ugni arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

Tik ES šalyse:

Pagal 2006/66/EB direktyvą sugadintus arba sunaudotus akumuliatorius reikia pakartotinai panaudoti.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

C ∈-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje

„Techniniai duomenys” aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES,

2006/42/EB, 2011/65/ES apibréžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu.

Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 327

Simboli uz instrumenta .... 327

Jūsu drošībai 327

Lietojiet trokšnu aizsargu!
