NÁVOD NA OBSLUHU LBE 125 18.0-EC Flex

Montáž ochranného krytu

VAROVÁNÍ!

Vylúčenie zodpovednosti .....234

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Používajte ochranu sluchu!

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 233)

Pred použitím uhlovej brúsky si prečítajte:

– „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Táto uhlová brúska je konštruovaná podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte uhlovú brúsku len

– pre stanovené použitie,

– v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Táto uhlová brúska je určená

– na živnostenské nasadenie v priemysle a remeslníctve,

– na brúšenie a rezanie kovov a kameňa pri brúšení za sucha; pri rezaní je potrebný špeciálny ochranný kryt na rezanie,

– na brúšenie povrchových plôch, odstránenie hrdze a odlakovanie pri použití elastického brúsneho taniera (iba LBE 125 18.0-EC),

– na použitie s brúsnymi nástrojmi, drôtenými kefami a príslušenstvom uvedeným v tomto návode alebo odporúčaným výrobcom.

Nie sú dovolené napr. ret'azové frézovacie kotúče, pílové kotúče a (iba L 125 18.0-EC LD) diamantové brúsne kotúče.

Bezpečnostné upozornenia pre uhlovú brúsku

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

Spoločné bezpečnostné upozornenia pre brúšenie, brúšenie brúsnym papierom, pre prácu s drôtenou kefou, rozbrusovanie

■ Používajte toto elektrické náradie ako brúsku, brúsku na brúsenie s brúsnym papierom, rozbrusovačku a pre práce s drôtenými kefami. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na leštenie. Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.
- Prípustné otáčky pracovného nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit’ a lietat’.
■ Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedat' rozmerovým údajom elektrického náradia.

Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.

■ Pracovné nástroje, ktoré sú vybavené vložkou so závitom, musia presne pasovat' na závit brúsneho vretena. Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobit' upínaciemu priemeru príruby. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako napr. brúsne kotúče, vyštrbené alebo vylomené, či nemajú brúsne taniere vylomené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvolnené alebo polámané drôty. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat's najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celot-várovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu. Oči sa majú chránit’ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách.

Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití.

Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utripiet' stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.
- Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, priktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostat’ do kontaktu s odkládacou plochou, čím môžete stratit’ kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavřtat' do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov. Tieto materiály môžu iskry zapálit'.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky. Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania pracovného nástroja. Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventívnymi opatreniami, ako je nasledovne popísané.

• Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'.
  Používajte vždy prídavnú rukovát', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
  ■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.
  ■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.

■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd.
Zabráňte tomu, aby sa pracovné nástroje od obrobku odrazili a zasekli.
Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo keď odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne reťazové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Zvláštne bezpečnostné upozornenia pre brúsenie a rozbrusovanie

■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje. Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryt' a sú nebezpečné.

■ Lomené brúsne kotúče treba montovat' tak, aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odclonít'.

- Ochranný kryt musí byt' społahlivo upevnený priamo na ručnom elektrickom náradí a musí byt' nastavený tak, aby sa dosiahla maximálna miera bezpečnosti a aby bola proti obsluhujúcej osobe otvorená iba najmenšia možná čast' brúsneho telesa. Ochranný kryt pomáha chránit' obsluhujúcu osobu pred úlom-kami materiálu, pred náhodným kontak-tom s brúsnym telesom ako aj pred iskrami, ktoré by mohli zapálit' odev obsluhujúcej osoby.

■ Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia. Napríklad: Nikdy nebrúste bočnou plochou rozbrusovacieho kotúča. Rozbrusovacie kotúče sú určené na úber materiálu hranou kotúča. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomit'.

■ Používajte vždy nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vámi zvolený brúsny kotúč.
Vhodné príruby podopierajú brúsny kotúč a znižujú tým nebezpečenstvo jeho prasknutia. Príruby pre rozbrusovacie kotúče sa môžu líšit' od prírub pre iné brúsne kotúče.
■ Nepoužívajte žiadne opotrebené brúsne kotúče od väčších elektrických náradí. Brúsne kotúče pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu prasknút'.

Čalšie zvláštne bezpečnostné upozornenia pre rozbrusovanie

■ Zabráňte blokovaniu rezného kotúča alebo príliš vysokému prítlaku.
Nevykonávajte žiadne príliš hlboké rezy. Pret'aženie rezného kotúča zvyšuje namáhanie a náchylnosť k spriečeniu alebo blokovaniu a tým možnosť spätného rázu alebo zlomenie brúsneho telesa.
■ Vyhýbajte sa oblasti pred a za rotujúcim rozbrusovacím kotúčom.
Ak pohybujete rozbrusovacím kotúčom v obrobku smerom od seba, môže v prípade spätného rázu dôjst' k odmršteniu elektrického náradia s otáčajúcim sa kotúčom priamo na Vás.
■ Ak sa rozbrusovací kotúč zasekne alebo prácu prerušíte, vypnite náradie a držte ho v kl'ude, kým sa kotúč nezastaví.
Nikdy neskúšajte vytiahnut' rozbrusovací kotúč, ktorý je ešte v chode, z rezu, inak môže dôjst' k spätnému rázu. Zistite a odstráňte príčinu zaklinenia.
■ Pokial' je rezný kotúč v obrobku, elektrické náradie znova nezapínajte.
Nechajte rezný kotúč najskôr dosiahnut' plné otáčky, skôr ako budete v rezání opatrne pokračovat'. V opačnom prípade sa môže kotúč zaseknút', vyskočit' z obrobku alebo spôsobit' spätný ráz.

■ Dosky alebo vel'ké obrobky podoprite, aby sa zabránilo riziku spätného rázu vplyvom zaklineného rozbrusovacieho kotúča. Vel'ké obrobky sa môžu svojou vlastnou hmotnosťou prehnút'. Obrobok musí byt' na obidvoch stranách kotúča podopretý, a síce ako v blízkosti rezu, tak tiež na hrane.
■ Bud'te predovšetkým opatrní u „rezov vreckového tvaru” do jestvujúcich stien alebo iných oblastí, do ktorých nie je vidiet'.
Rezný kotúč, keď sa ponára, môže pri rezaní do plynových alebo vodovodných potrubí, elektrických vedení alebo iných objektov spôsobit’ spätný ráz.

Zvláštne bezpečnostné upozornenia pre brúsenie s brúsnym papierom

■ Nepoužívajte žiadne predimenzované brúsne kotúče, ale dodržiavajte údaje výrobcu k ich vel'kosti. Brúsne kotúče, ktoré presahujú brúsny tanier môžu spôsobit' poranenia, ako aj viest' k zablokovaniu, roztrhnutiu brúsneho kotúča alebo ku spätnému rázu.

Zvláštne bezpečnostné upozornenia pre prácu s drôtenými kefami

■ Dbajte na to, že drôtená kefa aj v priebehu bežného používania stráca kúsky drôtov. Nepret'ažujte drôty príliš vysokým prítlakom. Odletujúce kúsky drôtov môžu l'ahko preniknút' cez tenký odev a/alebo pokožku.
■ Ak sa doporučuje ochranný kryt, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkat'. Tanier a hrncové kefy môžu prítlakom a odstredivými silami zväčšit' svoj priemer.

Ďalšie bezpečnostné pokyny

• Používajte vhodné detekčné prístroje na vyhladávanie skrytých elektrických vedení alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mat' za následok výbuch.
  Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit' úraz elektrickým prúdom.

- Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.

■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spolahlivejšie ako vašou rukou.

■ Prach uvoľnený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov drevá, minerálov a kovov môže byt’ škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit’ ochorenie dýchacích ciest a/alebo vyvolávat’ alergické reakcie.

– Postarajte sa o dobré vetranie pracoviska!
– Ak je to možné, používajte externé odsávanie prachu.
– Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.

■ Neqbrábajte materiály, z których sa uvolňujú látky, ktoré ohrozujú zdravie (napr. azbest).

■ Používajte len originálne akumulátory s napätím, ktoré je uvedené na výrobnom štítku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škôd následkom výbuchu akumulátora.

Bezpečnostné upozornenia pre zaobchádzanie s akumulátormi

■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.
■ Chráňte akumulátor pred horúčavou, napr. aj pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.
- Pri poškodení a nesprávnom použití akumulátora môžu unikat' pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhľadajte lekársku pomoc. Pary môžu dráždit' dýchacie cesty.

■ Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhladajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit' podráždenie pokožky alebo popáleniny.
■ Akumulátory FLEX používajte len v spojení s náradím FLEX a príslušenstvom FLEX. Iba tak bude akumulátor chránený pred nebezpečným pret'ažením.
■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
- Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.

Špeciálne bezpečnostné pokyny

■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.
■ Aretáciu vretena stláčajte len pri zastavenom brúsnom nástroji.

Hlučnost' a vibrácia

POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučností a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'.

Toto môže kmitavé namáhanie v priebehu

celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

		LBE 125 18.0 EC	LB 125 18.0 EC	L 125 18.0 EC
Typ náradia Uhlová brúska
Menovité napätie V 18
Akumulátor AP 18.0/2,5		AP 18.0/5,0AP 18.0/5,0
Max. ∅ brúsneho nástroja mm 125
Hrúbka brúsneho nástroja	mm	1-6
Úložný otvor	mm	22, 23
Závit na vretene M14
Otáčky ot./min		I = 3500II = 4500III = 6500III = 9000	9.000 10.000
Hmotnost' podľa „EPTAprocedure 01/2003" (bez akumulátora)	kg 1,85	1,85 1,8
Hmotnost' akumulátora- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,1
Hladina hluku vyhodnotená s filtrom A podl'a normy EN 60745 (pozri „Hlučnost' a vibrácia”):
Hladina akustického tlaku LpA	dB(A) 84	84	81
Hladina akustického výkonu LWA	dB(A) 95	95	92
Neistota K	db	3,0
Celková hodnota vibrácií podl'a normy EN 60745 (pozri „Hlučnost' a vibrácia”):
Hodnota emisií ah pri brúsení povrchov	m/s2	4,9	4,9	5,6
Hodnota emisií ah pri rozbrusovaní	m/s2	2,8	2,8	3,7
Neistota K	m/s2	1,5

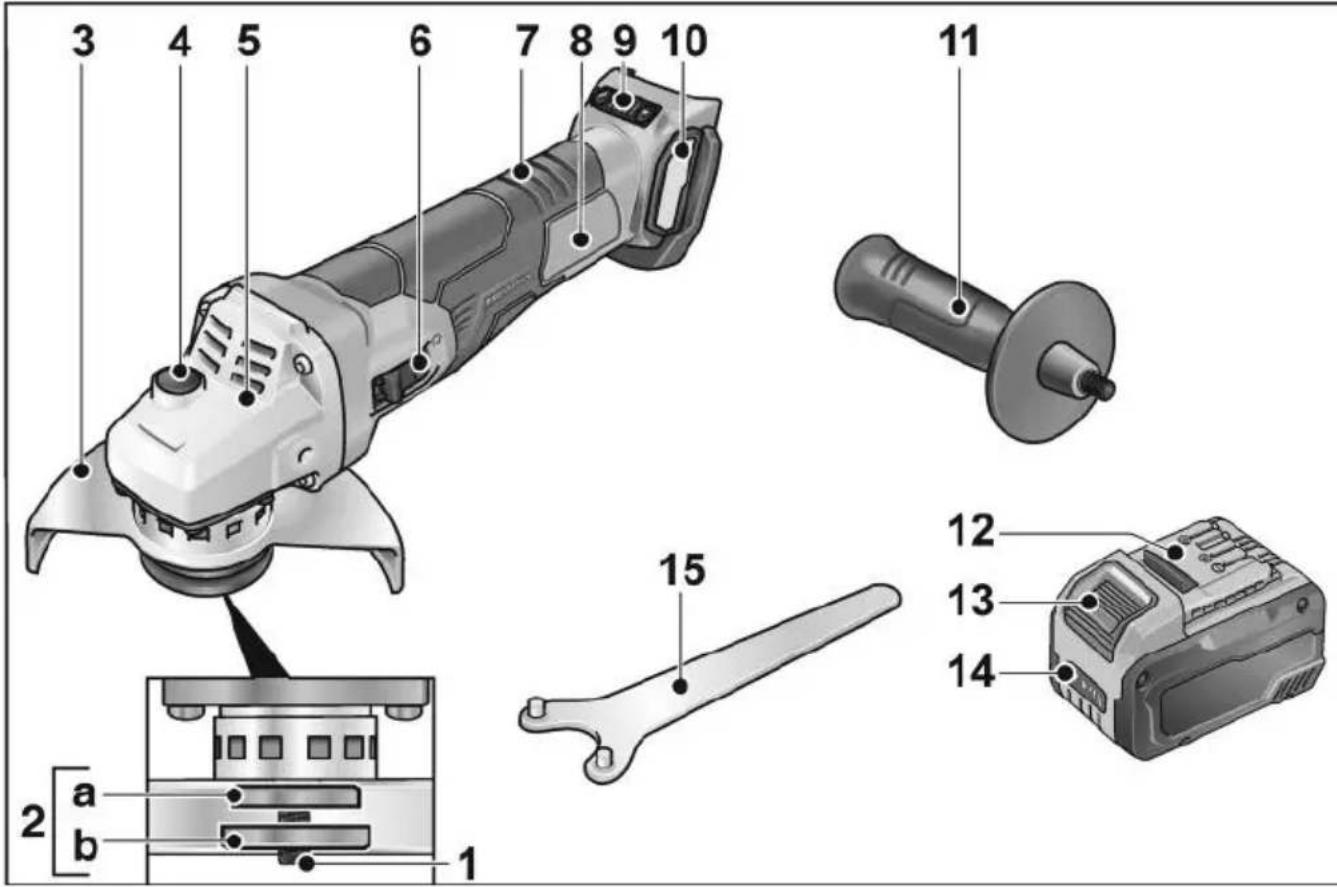

Na prvý pohl'ad

3 4 5 6 7 8 9 10 11 12 13 14 1 2 a b 15

1 V r e t e n o

2 Závitová príruba

a Upínacia príruba

b Upínacia matica

3 Ochranný kryt

Prestavitel'ný bez použitia náradia pomocou 12 zarážok na 360°.

4 Aretácia vretena

Na znehybnenie vretena pri výmene nástroja.

5 Hnacia hlava

S výstupom vzduchu a šípkou smeru otáčania.

Na zapnutie a vypnutie.

So zaskakovacou polohou pre trvalú prevádzku.

7 Zadná rukovät'

8 Typový štítok *
9 Tlačidlo ovládania rýchlosti (pre LBE 125 18,0-EC) +/- funkcia so 4 úrovňami
10 Kryt filtra
11 Rukovät'
Rukovät' sa montuje z pravej aj z l'avej strany.
12 Lítium-iónový akumulátor (2,5 Ah/5,0 Ah/8,0 Ah)
13 Odist'ovacie tlačidlo pre akumulátor
14 Indikácia stavu akumulátora
15 Kl'úč s čapmi

Návod na použitie

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.

Pred uvedením do prevádzky

Vybal'te uhlovú brúsku, skontrolujte kompletnost' dodávky a transportné poškodenia.

UPOZORNENIE

Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri návod na obsluhu nabíjačky.

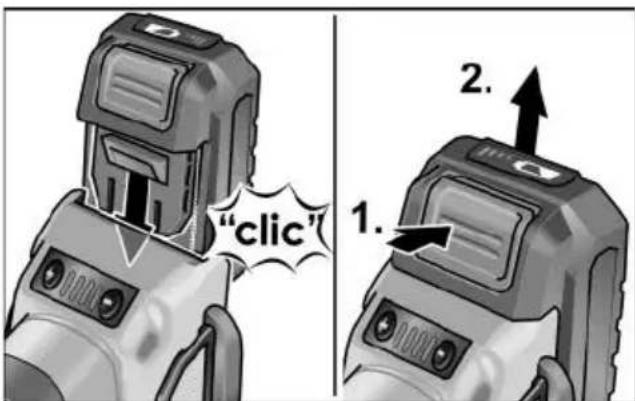

Vloženie/výmena akumulátora

■ Zatlačte nabitý akumulátor až po úplné zaskočenie do elektrického náradia.

Pri nepoužívaní chráňte kontakty akumulátora. Volné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!

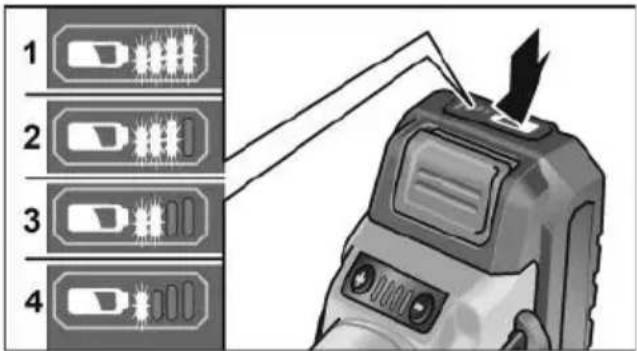

Stav nabitia akumulátora

■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovat' stav nabitia.

1 2 3 4

Ak niektorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačení tlačidla nesvieti žiadna LED, akumulátor je chybný a musí sa vymenit'.

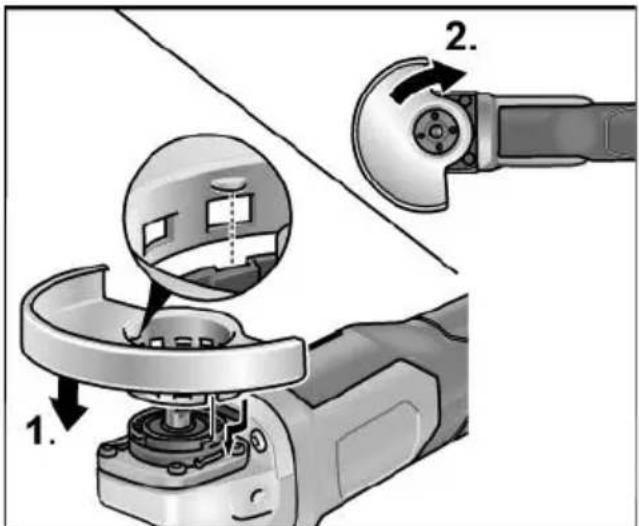

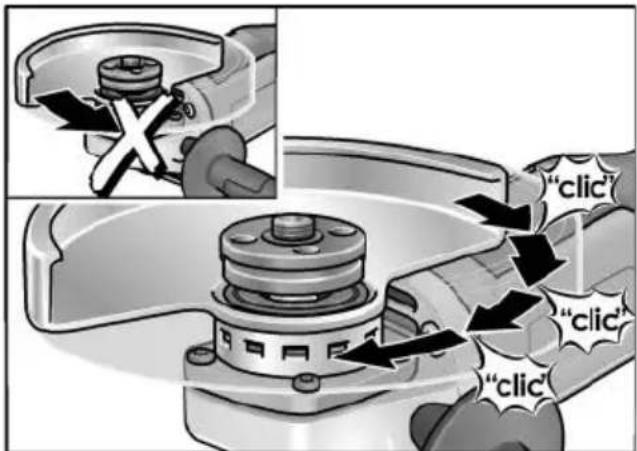

Montáž ochranného krytu

VAROVANIE!

■ Vyberte akumulátor.

■ Nasad'te ochranný kryt (1.).
Výstupky na ochrannom kryte musia pri tom zapadat' do vybraní príruby.
■ Pootočte ochranným krytom v smere pohybu hodinových ručičiek (2.). Pootočenie je možné len v jednom smere!
■ Demontáž vykonávajte v obrátenom poradí.

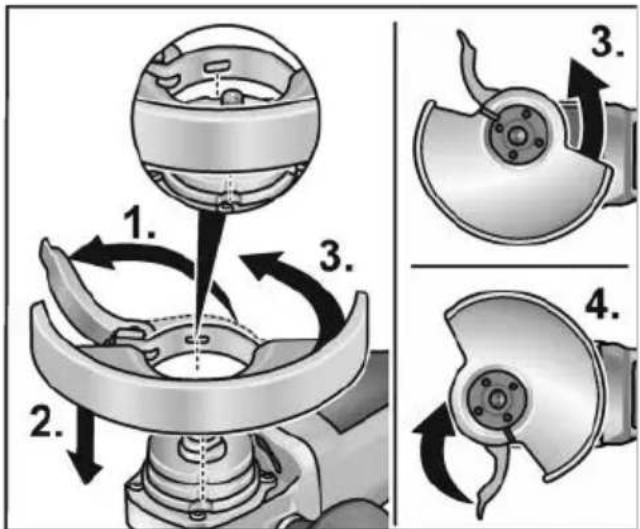

Montáž upínacieho krytu

■ Vyberte akumulátor.

1. 2. 3. 4. 3. 4.

■ Otvorte upínaciu páčku (1.).
■ Nasad'te upínací kryt s upínacím krúžkom na upínaciu prírubu, pritom vačku na upínacom krúžku zaved'te do drážky na prírube (2.).
■ Upínací kryt otočte v smere pohybu hodinových ručičiek do požadovanej polohy (3.) a upínaciu páčku zatiahnite (4.).
■ Demontáž vykonávajte v obrátenom poradí

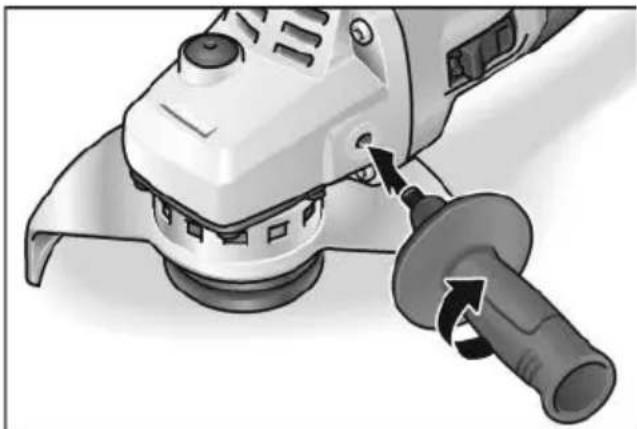

Namontovanie rukoväti

Prevádzka elektrického náradia bez rukoväte nie je prípustná.

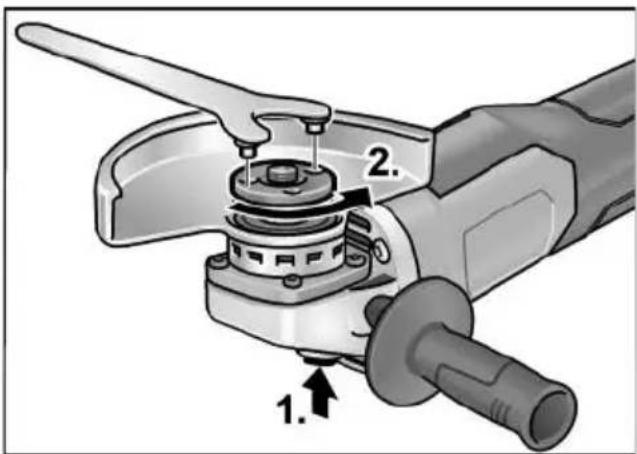

Upevnenie/výmena nástroja

■ Vyberte akumulátor. Montáž brúsneho kotúča

■ Vložte akumulátor.
■ Zapnite kolieskovým vypínačom uhlovú brúsku (bez zaskočenia) a nechajte uhlovú brúsku cca 30 sekúnd v chode. Skontrolujte nevyváženost' a vibrácie.
■ Vypnite uhlovú brúsku.

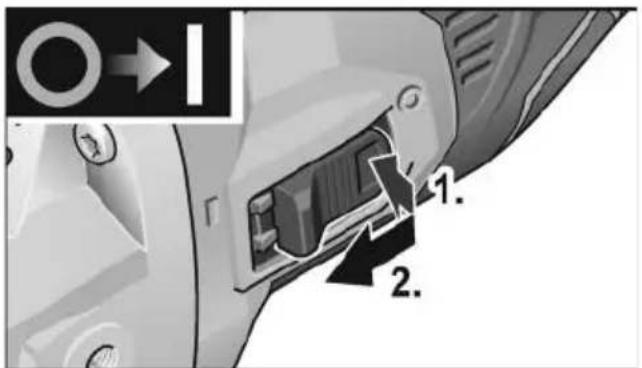

Zapnutie a vypnutie Krátkodobá prevádzka bez zaskočenia

1. 2.

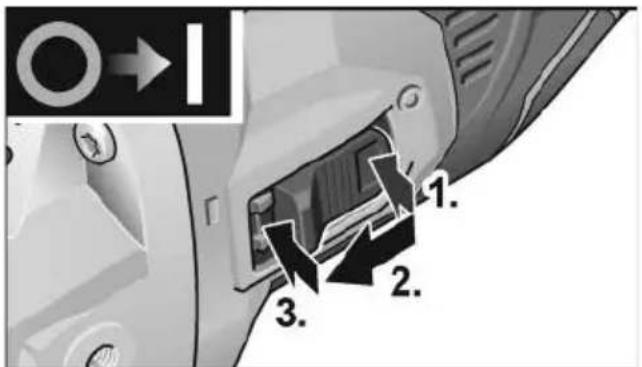

Trvalá prevádzka so zaskočením

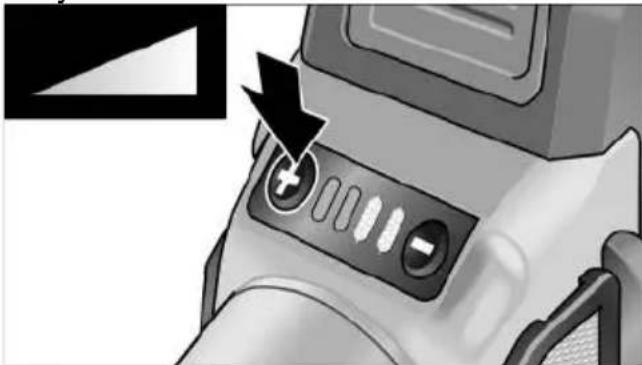

■ Na nastavenie prevádzkovej rýchlosti stlačte tlačidlo ovládania rýchlosti. Nastavená rýchlost' sa zachová aj po vypnutí.
■ Jemným stlačením spínača zrýchlite elektrické náradie až na predvolenú rýchlost'.

Nebezpečenstvo poranenia v dôsledku rozpadnutia náradia. Používajte vhodný nástroj pre danú úlohu.

i UPOZORNENIE

• Ochrana pred pret'ažením: pri pret'ažení prístroj vypnite.
• Senzorové snímanie teploty: V prípade nebezpečenstva prehriatia sa stroj vypne

Prestavenie ochranného krytu

Pre prispôsobenie na pracovnú úlohu je možné ochranný kryt prestavit' bez použitia náradia pomocou 12 zarážok na 360°.

POZOR!

Nebezpečenstvo poranenia! Noste ochranné rukavice.

■ Vyberte akumulátor.

■ Otáčajte ochranným krytom proti šípke smeru otáčania na hnacej hlave, až do požadovanej polohy.

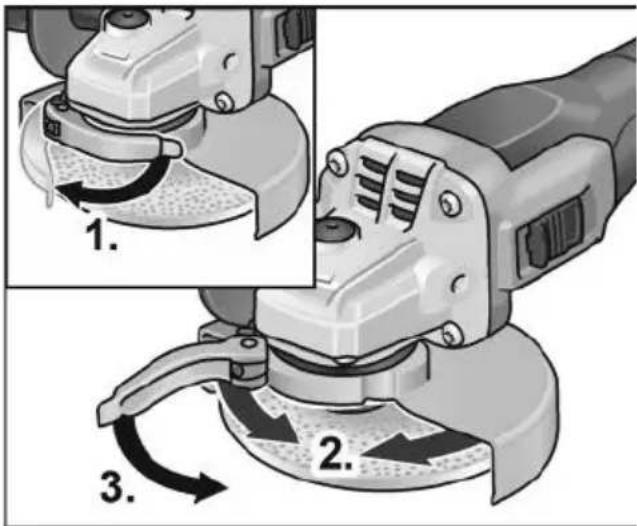

Prestavenie upínacieho krytu

Po vypnutí brúsny nástroj ešte po krátky čas dobieha.

Hrubovacie brúsenie

VAROVANIE!

Nikdy nepoužívajte rozbrusovacie kotúče na hrubovacie brúsenie.

– Uhol nastavenia 20–40° pre najlepšie uberanie materiálu.
– S miernym prítlakom pohybujte uhlovou brúskou sem a tam.
Tým nebude obrobok príliš horúci a nedojde k jeho zafarbeniu; okrem toho nevzniknú žiadne ryhy.

Rozbrusovanie

VAROVANIE!

Na rezanie použite špeciálny rezací ochranný kryt.

Pozri katalóg príslušenstva výrobcu.

• Netlačte, nevychyl'ujte, nekmitajte.
  – Prispôsobenie posuvu opracovávanému materiálu:
  – čím je tvrdší, tým pomalšie.
  Đalšie informácie o produktoch výrobcu na www.flex-tools.com.

Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.

Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracovávanom materiáli a dobe používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

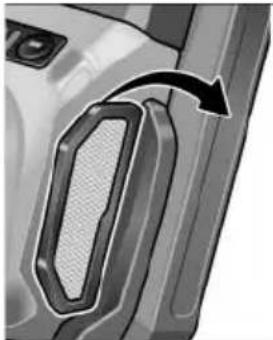

■ Prachový filter pravidelne čistite.

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Náhradné diely a príslušenstvo

Đalšie príslušenstvo, najmä brúsne nástroje, si preberte z katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

Získavanie druhotných surovín namiesto likvidácie odpadu

Náradie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu.

Plaštové časti sú označené na recykláciu podla druhu.

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte. Len pre krajiny EÚ: Podľa smernice 2006/66/ES sa musia chybné alebo použité akumulátory/batérie recyklovať.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C €

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob-kami iných výrobcov.

Sadržaj

Korišteni simboli 235

Simboli na alatu 235

Za vašu sigurnost ..... 235

Buka i vibracija 239

Tehnički podaci 240
