MANUALE UTENTE DWH161 DEWALT

Italiano (tradotto dalle istruzioni originali) 62

Siete entrati in possesso di un aspiratore DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DWH161
Tensione V	DC	18
Tipo 1
Tipo di batterie Li-Ion
Portata max. L/s 9
Sottopressione max. kPa 9,5
Diametro del flessibile	mm 26
Lunghezza del tubo	m 1,0
Peso (senza blocco batteria) kg 1,65
telecomando Wireless Tool ControlTM N547456
Tensione V	DC	3
Tipo di batterie CR2032
Banda di frequenza	MHz	433
Potenza max. (EIRP)	mW	0,03
Valori di rumorosità secondo la normativa EN60335-2-69:
L_PA (livello pressione sonora delle emissioni) dB(A)	66,3
L_WA (livello potenza sonora)	dB(A)	82,5
K (incertezza per il livello sonoro dato)	dB(A)	1,5

Il valore totale di vibrazione ah a cui è sottoposto il sistema mano-braccio e l'incertezza di misura K sono determinati in conformità con la norma ISO 5349-1, con la macchina alla tensione di alimentazione nominale.

ah = <2,5 m/s², K = 0,06 m/s².

Dichiarazione di conformità CE

Direttiva sui macchinari e Direttiva sulle apparecchiature radio

Aspiratore di polveri universale DWH161

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative:

2006/42/CE, EN60335-1:2012 + A11:2014 + A13:2017; EN60335-2-69:2012.

Questi prodotti sono anche conformi alla Direttiva 2014/53/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

Mr. Rergel

Markus Rompel

Vice Presidente Tecnico, PTE-Europe

DEWALT, Richard-Klinger-Strase 11,

65510, Idstein, Germania

01.12.2022

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Segnala il pericolo di scosse elettriche.

Segnala rischio di incendi.

Batterie Caricatori/Tempi di Ricarica (Minuti).***
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	50	240	150	120	75	60	50	50	75	150

*Codice data 201811475B o successivo
**Codice data 201536 o successivo
***Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

IMPORTANTI ISTRUZIONI SULLA SICUREZZA CONSERVARE TUTTI LE AVVERTENZE E LE ISTRUZIONI PER CONSULTAZIONI FUTURE LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE QUESTO APPARECCHIO

Durante l'utilizzo dell'apparecchio, è sempre necessario seguire delle precauzioni di sicurezza di base ivi comprese le seguenti:

AWERTENZA: gli operatori devono ricevere istruzioni a seguate sull'uso di questo aspiratore.

AVVERTENZA: per ridurre il rischio di incendio, scossa e resca e lesioni:

• Non lasciare l'apparecchio incustodito quando l'aspiratore è fuori dalla portata o dalla vista. Rimuovere la batteria quando non l'apparecchio non viene utilizzato e prima di compiere interventi di assistenza.
  • Non lasciare che l'apparecchio venga utilizzato come se fosse un giocattolo. Particolare attenzione è necessaria quando usato vicino ai bambini.
• Usare questo apparecchio SOLTANTO secondo quanto descritto nel manuale. Utilizzare esclusivamente attacchi e accessori consigliati.

• Non utilizzare questo apparecchio se mostra segni di malfunzionamento in alcun modo. Se l'apparecchio non funziona correttamente, o se è stato fatto cadere, danneggiato, lasciato all'aria aperta o immerso in acqua, riportarlo a un centro di assistenza.
  • Non maneggiare l'apparecchio con le mani bagnate.
  • Non inserire oggetti nelle aperture dell'apparecchio. Non usare l'apparecchio con nessuna delle aperture ostruita; tenere lontano da polvere, pelucchi, capelli e qualsiasi cosa che possa ridurre il flusso dell'aria.

• Tenere i capelli, gli indumenti larghi, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti mobili.

• Spegnere tutti i comandi prima di scollegarlo dalla presa di corrente.
• Esercitare particolare attenzione durante la pulizia sulle scale.
• Usare le protezioni antinfortunistiche. Utilizzare sempre protezioni oculari. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
• Quando si usa un aspiratore è importante concentrarsi su quello che si sta facendo e utilizzare il buon senso. Non utilizzare un aspiratore quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o farmaci. Un attimo di distrazione durante l'impiego dell'aspiratore per polveri può causare gravi lesioni alle persone.

Altri avvisi di sicurezza

• Prevenire l'avviamento accidentale. Accertarsi che l'interruttore di accensione sia nella posizione di spegnimento prima di collegare l'apparecchio alla batteria, di prenderlo in mano o di trasportarlo. Tenendo il dito sull'interruttore l'apparecchio potrebbe accendersi accidentalmente provocando situazioni pericolose.
• Scollegare il pacco batteria dall'apparecchio prima di regolarlo o di riporlo oppure di sostituire gli accessori. L'aspiratore può essere attivato dal telecomando o da un utensile associato. L'alimentazione involontaria dell'apparecchio con l'interruttore acceso può essere causa di incidenti.

ITaLlanO

• Ricaricare la batteria esclusivamente con il caricabatterie specificato dal fabbricante. Un caricabatterie adatto per un tipo di batterie può esporre al rischio d'incendio se usato con una batteria diversa.
• Usare gli elettrodomestici con gli appositi battery pack. L'impiego di batterie di tipo diverso potrebbe comportare il rischio di lesioni alle persone e incendi.
• Utilizzare gli elettroutensili e gli accessori collegati all'aspiratore in conformità con queste istruzioni. L'impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.
• Se la batteria non viene utilizzata, tenerla lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Se i morsetti della batteria vengono cortocircuitati si potrebbero causare ustioni o un incendio.
• In condizioni di sovraccarico, le batterie possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.
• Non utilizzare un pacco batteria o un apparecchio danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
• Non esporre una batteria o un apparecchio al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 40 °C potrebbe provocare un'esplosione.
• Fare riparare l'aspiratore da personale specializzato e impiegando esclusivamente pezzi di ricambio originali, Così facendo, la sicurezza del prodotto sarà garantita.

Norme di sicurezza specifiche per aspiratori

• L'apparecchio può essere usato solo da persone che conoscono il prodotto, sono state addestrate per il suo impiego in sicurezza e comprendono i pericoli che ne derivano.
• Quando si aspirano polveri con un limite di esposizione, è necessario adottare delle precauzioni per assicurare un ricambio d'aria nell'ambiente se l'aria di scarico dell'apparecchio viene rilasciata al suo interno. Tenere in considerazione le normative nazionali pertinenti.
• Gli operatori devono osservare le norme di sicurezza adatte ai materiali trattati.
• Non usare per aspirare materiali combustibili o esplosivi come carbone, grano o altro materiale combustibile finemente diviso.
  • Non usare l'apparecchio per aspirare liquidi o sporcizia umida.
• Non utilizzare in aree in cui sono presenti liquidi infiammabili o combustibili.

• Non utilizzare per aspirare materiali pericolosi, tossici o cancerogeni, come amianto o pesticidi, a meno che l'aspirazione del materiale non sia specificatamente identificata in questo manuale di istruzioni come uso approvato.

• Sono possibili scosse statiche in zone secche o quando l'umidità relativa dell'aria è bassa. Si tratta di un fenomeno solo temporaneo che non impatta l'uso dell'aspiratore.

• Per evitare la combustione spontanea, svuotare il contenitore dopo ogni utilizzo.
• Alcuni materiali in legno contengono conservanti che possono risultare tossici. Prestare particolare attenzione nell'impedire l'inalazione e il contatto con la pelle quando si lavora con questi materiali. Richiedere e seguire le eventuali informazioni di sicurezza disponibili presso il proprio fornitore di materiali.
  • Non usare l'aspiratore come scala a pioli.
  • Non collocare oggetti pesanti sull'aspiratore.

AVERTENZA: per ridurre il rischio di incendio, scossa elettrica e lesioni:

• Non aspirare niente che sia bruciante o fumante, come sigarette, fiammiferi o ceneri ardenti.
• Non utilizzare per aspirare senza il filtro in posizione.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Menomazioni uditive.
• Rischio di lesioni personali causati da schegge volanti.
• Pericoli per la salute causati dall'inspirazione della polvere.
• Rischio di lesioni personali causate dall'utilizzo prolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

Il tuo caricabatterie di DEWALT è isolato a doppio, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da DEWALT o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga

omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVERTENZA: consigliamo l'utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di i, caricare solamente batterie ricaricabili DEWALT.

Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme (fare riferimento alla tabella della batteria/caricabatterie in questo manuale).
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.

- Non esporre il caricabatteria a pioggia o neve. L'acqua che entra in uno strumento elettrico aumenterà il rischio di scosse elettriche.

- Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.

- Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.

- Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.

- Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare

calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.
• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 1 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 2 sul pacco batteria.

nOTa: per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

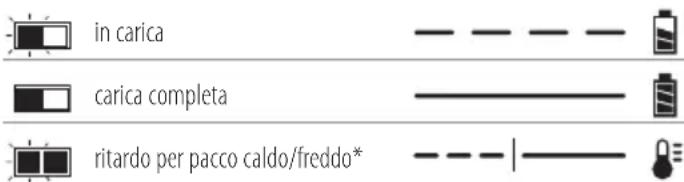

Indicatori di carica

in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'aspiratore si spegne automaticamente se si attiva il sistema di protezione elettronica. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

ALBERTENZA: rischio di scossa elettrica. Scollegare il abatteria dalla presa di alimentazione CA prima

della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

ATTENZIONE: le batterie DEWALT devono essere utilizzate sension i prodotti DEWALT.

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare né utilizzare l'elettroutensile e il pacco batteria in luoghi dove la temperatura potrebbe scendere al di sotto di 4 °C (34 °F) o superare 40 °C (104 °F) (come fuori da capannoni o costruzioni metalliche in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVNERTENZA: rischio di incendio. Il liquido della batteria s'incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello,

calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AWERTENZA: pericolo d'incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l' apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT® ha due modalità: Uso e Trasporto.

Modalità Uso: quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare 3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna. La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport: 3x36 Wh

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vederei Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo di batteria

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Per ulteriori informazioni consultare la sezione "Dati tecnici."

Contenuto della confezione

La confezione contiene:

1 Aspiratore di polveri universale

1 Bocchetta per interstizi

1Ventosa

1Tracolla

1 Gancio per cintura

1 Adattatore per bocchetta a gradini

1Vite

1 Caricabatterie

1 Pacco batteria Li-lon (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1 modelli).
2 Pacchi batteria Li-Ion (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2 modelli).
3 Pacchi batteria Li-Ion (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3 modelli).

1 Manualedi istruzioni

nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono i pacchi batteria Bluetooth®.

nOTa: il marchio Bluetooth® e i logo sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e l'utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Verificare eventuali danni all'aspiratore, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Riferimenti sull'aspiratore

Sull'aspiratore sono presenti i seguenti pittogrammi:

Leggere il manuale d'istruzioni prima dell'uso.

Posizione del codice data (Fig. I)

Il codice data di produzione 17 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A, E, L)

AVERTENZA: non modificare mai l'aspiratore né elecita sua parte. Ne potrebbero derivare danni o lesioni a persone.

1 Pacco batterie
2 Pulsante di rilascio batteria
3 Collettore polveri
4 Pulsanti di rilascio del collettore polveri
5 Meccanismo di pulizia del filtro
6 Tubo flessibile dell'aspiratore
7 Interruttore a tre posizioni
8 Pulsante di associazione Wireless Tool Control™

Utilizzo Previsto

L'aspiratore senza cavo DWH161 può essere utilizzato per applicazioni mobili, per aspirare polveri asciutte e non combustibili. Solo per uso interno.

9 LED
10 Tracolla
11 Ganci per tracolla
12 Bocchetta per interstizi
13 Ventosa (Fig. E)
23 Wireless Tool Control™ telecomando (accessorio opzionale N547456)
25 DEWALT Bluetooth® Strumento Tag (optional accessory DCE041)

NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili.

NON aspirare materiali che presentano rischi di esplosione, materiali incandescenti o combustibili, materiali infiammabili, gas o altre sostanze pericolose.

NOTA: questo prodotto NON deve essere usato per filtrare agenti patogeni, quale ad esempio il Covid-19. Attenersi a tutte le normative locali, statali e federali vigenti in materia di pratiche generali di pulizia.

NOTA: questo apparecchio è adatto per uso professionale e commerciale, ad es. in alberghi, scuole, ospedali, fabbriche, negozi, uffici, società di noleggio e sui cantieri.

• Questa macchina non è destinata all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza.
• Controllare che i bambini non giochino con l'apparecchio.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'aspiratore e scollegarlo dalla batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

AVVERTENZA: utilizzare esclusivamente pacchi batteria e a bombatterie DEWALT.

Inserimento e rimozione del pacco batterie dall'aspiratore di polveri (Fig. B)

NOTA: per risultati ottimali, assicurarsi che il pacco batteria 1 sia completamente carico.

Installazione del pacco batterie all'interno dell'aspiratore di polveri

1. Allineare il pacco batterie 1 alle guide presenti all'interno dell'aspiratore di polveri (Fig. B).
2. Farlo scorrere nell'aspiratore di polveri macchina finché non è saldamente alloggiato al suo interno e assicurarsi di avvertire lo scatto del blocco in posizione.

Rimozione del pacco batteria dall'aspiratore di polveri

1. Premere il pulsante di rilascio del pacco batterie 2 ed estrarre con decisione quest'ultimo dall'aspiratore.
2. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

Pacchi batteria con indicatore del livello di carburante (Fig. B)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante 14. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria. NOTA: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Montaggio della tracolla (Fig. C)

L'aspiratore di polveri è dotato di una tracolla 10 che può essere collegata ai ganci della cinghia di trasporto 11 in entrambi i modi, come mostrato nella Fig. C.

Montaggio della bocchetta per interstizi (Fig. A)

• Per collegare la bocchetta per interstizi 12 al tubo flessibile dell'aspiratore 6, inserire l'estremità del tubo flessibile nell'estremità aperta dell'accessorio con un movimento di torsione finché non è stretto.
  NOTA: il tubo flessibile di aspirazione delle polveri non è compatibile con i connettori AirLock®.
• Per rimuovere la bocchetta per interstizi, tenere fermo il tubo di aspirazione ed estrarre l'accessorio con un movimento di torsione.

Fissaggio del gancio per cintura (Fig. K)

AWERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'aspiratore e scollegarlo dalla batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni a persone.

AVERTENZA: per ridurre il rischio di gravi personali, utilizzare il gancio per cintura ESCLUSIVAMENTE per appendere l'aspiratore di polveri a una cintura da lavoro. NON utilizzare il gancio per cintura per legare o fissare l'aspiratore di polveri a una persona o a un oggetto durante l'uso. NON appendere l'aspiratore di polveri o altri oggetti in posizione sopraelevata utilizzando il gancio per cintura.

AWERTENZA: per ridurre il rischio di lesioni personali gravi, accertarsi che la vite che fissa il gancio per cintura sia serrata saldamente.

IMPORTANTE: durante il fissaggio o la sostituzione del gancio per cintura 20, utilizzare esclusivamente la vite 16 in dotazione. Assicurarsi di serrare saldamente la vite. Se lo si desidera, è possibile rimuovere completamente il gancio dall'I'aspiratore.

Fissaggio della ventosa al tubo dell'aspiratore (Fig. E)

AVERTENZA: utilizzare questo accessorio activamente con gli aspiratori di polveri DEWALT consigliati. Per maggiori informazioni sugli aspiratori di polveri DEWALT compatibili con questo accessorio, rivolgersi al proprio rivenditore di zona o visitare il sito web www.dewalt.com.

Inserire l'estremità del tubo flessibile 6 nell'estremità di raccordo della ventosa 15 spingendo finché non sarà ben salda.

Applicazione della ventosa a una superficie verticale od orizzontale (Fig. F, G)

La ventosa 13 può essere applicata su una superficie sia verticale che orizzontale.

1. Una volta collegata saldamente la ventosa al tubo flessibile dell'aspiratore accendere l'apparecchio.
2. Appoggiare la ventosa sul pavimento o sulla parete e premerla con decisione per farla aderire e fissarla alla superficie.

Rimozione della ventosa da una superficie

AVYERTENZA: NON spegnere l'aspiratore di polveri prima di aver rimosso la ventosa dalla superficie, secondo le istruzioni. Lo spegnimento dell'aspiratore prima della rimozione della ventosa provocherebbe la caduta di quest'ultima, con il pericolo di provocare lesioni personali.

Per staccare la ventosa 13 dalla superficie sulla quale è applicata sollevare il bordo con una mano. Non rimuoverla tirando il tubo flessibile.

Sostituzione della batteria a bottone nel telecomando opzionale N547456 (Fig. L)

PERICOLO: NON INGERIRE LA BATTERIA; PERICOLO DI USTIONE CHIMICA. Questo prodotto contiene una batteria a bottone/moneta. Se la batteria a bottone/moneta viene ingerita, può causare gravi ustioni interne in sole 2 ore e può portare alla morte.

ERTENZA: TENERE LE BATTERIE NUOVE E USATE LONTANO DALLA PORTATA DEI BAMBINI. Se il vano batteria non si chiude in modo sicuro, interrompere l'utilizzo del prodotto e tenerlo lontano dalla portata dei bambini. Se si pensa che le batterie possano essere state ingerite o collocate all'interno di qualsiasi parte del corpo, rivolgersi immediatamente a un medico.

AVVERTENZA: QUANDO SI SOSTITUISCE LA BATTERIA, SOSTITUIRLA CON UN TIPO CR2032 UGUALE O

EQUIVALENTE. Rispettare la corretta polarità (+ e −) quando si sostituiscono le batterie. Non conservare o trasportare le batterie in modo che gli oggetti metallici possano entrare in contatto con i terminali della batteria esposti.

AVVERTENZA: ASSICURARSI CHE LA SOSTITUZIONE A BATTERIA A BOTTONE SIA ESEGUITA

CORRETTAMENTE. Esiste il rischio di esplosione.

• Quando si sostituisce la batteria, sostituirla con un tipo CR2032 uguale o equivalente. Non utilizzare altre batterie a bottone o altre forme di alimentazione elettrica.
• NON tentare di ricaricare la batteria a bottone e non cortocircuitare la batteria a bottone. La batteria a bottone potrebbe perdere, esplodere, prendere fuoco e causare lesioni personali.

• NON surriscaldare la batteria a bottone né gettarla nel fuoco. La batteria a bottone potrebbe perdere, esplodere, prendere fuoco e causare lesioni personali.

• NON danneggiare la batteria a bottone e non smontarla. La batteria a bottone potrebbe perdere, esplodere, prendere fuoco e causare lesioni personali.

• EVITARE che le batterie a bottone danneggiate entrino in contatto con l'acqua. Il litio fuoriuscito può mescolarsi con l'acqua per creare idrogeno, che potrebbe causare un incendio, un'esplosione o lesioni personali.
• NON smaltire la batteria a bottone con i normali rifiuti domestici. Contattare l'ufficio locale per lo smaltimento dei rifiuti per smaltire il dispositivo/le batterie in conformità con le leggi e le normative locali applicabili.
• Rimuovere e smaltire correttamente le pile a bottone svuotate. Una batteria a bottone scaricata potrebbe perdere e danneggiare il prodotto o causare lesioni personali.
• Nello sportello del vano batteria sul retro dell'unità ruotare la vite 21 in senso antiorario per rimuoverlo. La vite rimarrà attaccata allo sportello.
• Premere il fermo dello sportello del vano batteria e tirare per aprirlo.
• Installare la batteria a bottone 22 seguendo lo schema riportato all'interno del vano batteria.
• Rimontare lo sportello, reinserire la vite e stringerla.

FUNZIONAMENTO

Istruzioni per l'uso

AVERTENZA: osservare sempre le istruzioni di sicurezza e normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'aspiratore e scollegarlo dalla batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Corretto posizionamento delle mani (Fig. D, F)

AVERTENZA: per ridurre il rischio di lesioni personali granzi, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVERTENZA: per ridurre il rischio di lesioni personali gli, mantenere SEMPRE l'apparato con presa sicura per prevenire reazioni improvvisie.

Se utilizzato come aspiratore di polveri indipendente, la posizione corretta delle mani richiede una mano sull'accessorio.

Uso dell'aspiratore (Fig. A, E, L)

• Prima di utilizzare l'aspiratore di polveri universale, assicurarsi che il filtro sia in posizione e che la scatola del filtro sia fissata saldamente.
• Non utilizzare filtri danneggiati. Sostituire immediatamente eventuali filtri danneggiati.
• Attenersi alle normative/leggi nazionali applicabili su come trattare i tipi di polveri nocivi nel proprio Paese.
• Fissare l'accessorio appropriato al flessibile dell'aspiratore 6.

• Inserire il pacco batteria 1.

• Per accendere l'aspiratore, premi l'interruttore a tre posizioni 7 in posizione On (I) o premi il pulsante 24 una volta sul telecomando connesso. ogni clic consentirà all'aspiratore di polveri di cambiare lo stato tra acceso e spento.

• Per utilizzare la modalità Controllo utensile wireless, premere l'interruttore a tre posizioni nella posizione Controllo utensile wireless (8). Una volta accoppiato, il grilletto dello strumento connesso o il pulsante 24 del telecomando controllerà l'aspiratore.

NOTA: consultare la sezione Accoppiamento dell'aspiratore a un apparato tramite la modalità Wireless Tool Control™ per utilizzare l'aspiratore con un elettroutensile dotato di Wireless Tool Control.

1. Al termine, spegnere l'aspiratore spostando l'interruttore a tre posizioni nella posizione di spegnimento (O). oppure rilasciando il grilletto di azionamento dell'elettroutensile dotato di Wireless Tool Control. Premendo il pulsante 24 una volta sul telecomando connesso è anche possibile spegnere l'aspiratore di polvere.

Accoppiamento dell'aspiratore a un apparato tramite la modalità Wireless Tool Control™ (Fig. A, H, L)

ATTENZIONE: quando l'aspiratore di polvere è allato da un utensile elettrico associato o da un telecomando, potrebbe avviarsi o arrestarsi senza avviso.

Per l'accoppiamento a un telecomando DEWALT o utensile Wireless Tool Control™

1. Premere l'interruttore a tre posizioni 7 nella posizione Wireless Tool Control™ (8).
2. Tieni premuto il pulsante di accoppiamento Wireless Tool Control™ 8 sul DWH161 e premi il grilletto sullo strumento dotato di Wireless Tool Control™ o premi contemporaneamente il pulsante 24 sul telecomando (Fig. L, elemento 23 *accessorio opzionale).
3. Il LED 9 si illuminerà con una spia fissa per indicare un accoppiamento riuscito.
   NOTA: può essere accoppiato solo un trasmettitore al DWH161 alla volta. Se l'unità è già accoppiata, il trasmettitore precedente verrà ignorato.

Per disaccoppiare a un utensile Wireless Tool Control™ o telecomando

• Premere e tenere premuto il pulsante di accoppiamento Wireless Tool Control™ 8 sul modello DWH161 e premere il grilletto sull'apparato dotato di Wireless Tool Control™ o premere contemporaneamente il pulsante sul telecomando (Fig. L, elemento 23 *accessorio opzionale).
  • Il LED 9 lampeggerà lentamente per indicare un disaccoppiamento riuscito.

SCHEMA LAMPEGGIANTE LED

In modalità associazione	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Nessun dispositivo è accoppiato	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Il dispositivo è associato correttamente	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Meccanismo di pulizia del filtro

La potenza di aspirazione dipende dalle condizioni del filtro, pertanto, il filtro dovrebbe essere pulito regolarmente.

Il meccanismo di pulizia del filtro utilizza il motore dell'aspiratore per spingere l'aria attraverso il filtro. Per istruzioni sull'uso corretto consultare il capitolo Svuotamento del cassetto di raccolta delle olveri.

Svuotamento del cassetto di raccolta delle polveri (Fig. I, J)

AVERTENZA: l'aspiratore contiene particelle di polvere che rappresentano un rischio per la salute. Le procedure di svuotamento e manutenzione, incluso lo smaltimento dei collettori delle polveri, devono essere eseguite escusivamente da professionisti. Sono richiesti dispositivi di protezione adeguati. Non utilizzare l'aspiratore di polveri se il sistema di filtraggio non è completo. In caso contrario si mette in pericolo la propria salute.

AVERTENZA: quando si esegue questa procedura i e sare occhiali di protezione e mascherine antipolvere omologati.

ATTENZIONE: non pulire con acqua o aria compressa.

Il cassetto di raccolta delle polveri 3 deve essere svuotato non appena si nota un calo sensibile delle prestazioni oppure quando è pieno.

1. Premere i pulsanti di rilascio del cassetto di raccolta delle polveri 4 ed estrarre il cassetto dal sistema di aspirazione. Una volta che il meccanismo di chiusura è stato rimosso dal sistema di aspirazione, anche il giunto superiore si sgancerà, permettendo la rimozione completa del cassetto di raccolta delle polveri.
2. Per svuotare il cassetto di raccolta delle polveri 3, posizionarlo sopra un recipiente adatto per contenere le polveri contenuta al suo interno. Sollevare il fermo di rilascio 18 per aprire il cassetto di raccolta delle polveri, separando il contenitore dal coperchio. Picchiettando delicatamente il cassetto di raccolta delle polveri sarà possibile facilitare la rimozione delle polveri intrappolate all'interno del filtro. Una volta che il coperchio del filtro e il contenitore sono vuoti, rimontarli assicurandosi che il fermo di rilascio 18 sia fissato saldamente. Fare riferimento alla Fig. J.
3. Per rimontare il collettore polveri al sistema di aspirazione, inserire prima il profilo arrotondato del giunto superiore nella cavità sul sistema di aspirazione. Ruotare il cassetto di raccolta delle polveri verso il basso in modo che i pulsanti di rilascio scattino in posizione. Fare riferimento alla Fig. I.
4. Con il collettore delle polveri correttamente installato premere il meccanismo di pulizia filtro 5 e accendere l'aspiratore. Lasciare in funzione il sistema per 5 secondi e rilasciare il grilletto. Questa operazione deve essere eseguita ogni volta che si svuota il cassetto di raccolta delle polveri.

Trasporto dell'aspiratore di polveri

AVVERTENZA: l'eventuale avvio accidentale durante il trasporto potrebbe essere pericoloso. Trasportare sempre l'aspiratore di polveri rimuovendo prima le batterie. Per ulteriori informazioni consultare la sezione Pacco batteria, Trasporto di questo manuale.

AVERTENZA: prima di utilizzare l'apparecchio e le tale sie controllare che non siano danneggiati.

Conservazione dell'aspiratore di polveri

ATTERTENZA:

a) Svuotare il collettore di polveri prima di riporre l'aspiratore.
b) Rimuovere sempre il pacco batteria dall'aspiratore di polveri prima di riporlo!
c) Conservare l'apparecchio e i pacchi batteria in un luogo il più possibile fresco e asciutto.
d) Riporre l'apparecchio e i pacchi batteria in un luogo inaccessible a bambini e persone non autorizzate.
e) Prima di utilizzare l'apparecchio e i pacchi batteria dopo lunghi periodi di fermo controllare che non siano danneggiati.
f) Per ulteriori informazioni consultare la sezione Pacco batteria, Trasporto di questo manuale.

MANUTENZIONE

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'aspiratore e scollegarlo dalla batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

NOTA: la pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini.

Sostituzione del filtro del cassetto di raccolta delle polveri (Fig. I, J)

AVERTENZA: quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVKERTENZA: sostituire immediatamente eventuali fini danneggiati.

NOTA: il filtro deve essere sostituito ogni 350 cicli di svuotamento della scatola del filtro da pieno a vuoto.

1. Premere i pulsanti di rilascio del cassetto di raccolta delle polveri 4 ed estrarre il cassetto dal sistema di aspirazione.
   Una volta che il meccanismo di chiusura è stato rimosso dal sistema di aspirazione, anche il giunto superiore si sgancerà, permettendo la rimozione completa del cassetto di raccolta delle polveri.
2. Gettare il cassetto di raccolta delle polveri 3 e sostituirlo con uno nuovo.
3. Rimontare il cassetto di raccolta delle polveri nel sistema di aspirazione. Inserire prima il profilo arrotondato del giunto superiore nella cavità sul sistema di aspirazione. Ruotare il

cassetto di raccolta delle polveri verso il basso in modo che i pulsanti di rilascio scattino in posizione.

Lubrificazione

L'aspiratore non richiede alcuna lubrificazione ulteriore.

Pulizia

AVERTENZA: per pulire l'aspiratore non usare sistemi e spizzo, dispositivi di lavaggio a getto d'acqua o l'acqua corrente.

AVVERTENZA: quando si esegue questa procedura i e n are occhiali di protezione e mascherine antipolvere omologati.

AVVERTENZA: non usare una spazzola o l'aria compressa più fulire il cassetto di raccolta delle polveri o il filtro.

AVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

In caso di impiego intensivo, il cassetto di raccolta delle polveri viene ostruito dalla polvere. Consultare il paragrafo Sostituzione del filtro del cassetto di raccolta delle polveri al capitolo Manutenzione.

Per la pulizia e la manutenzione in modo da evitare di esporre il personale di manutenzione e altre persone a qualsiasi pericolo, indossare dispositivi di protezione individuale. Pulire l'area di manutenzione in modo da evitare la fuoriuscita di sostanze pericolose nell'ambiente circostante.

Accessori su richiesta

AVERTENZA: poiché accessori diversi da quelli che ridda DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori con l'aspiratore potrebbe essere pericoloso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

Il filtro di ricambio (N703592) è disponibile come accessorio a un costo aggiuntivo.

Telecomando Wireless Tool Control™ (accessorio opzionale N547456).

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Predisposto per l'applicazione della Targhetta per utensili DEWALT Bluetooth® (Fig. K)

Accessorio opzionale

AVERTENZA: leggere il manuale di istruzioni per la turgetta per utensili DEWALT Bluetooth®.

AVERTENZA: spegnere l'aspiratore di polveri e seconregare il pacco batterie prima di installare la targhetta di identificazione degli utensili Bluetooth® DEWALT.

AVERTENZA: quando si installa o si sostituisce la targlietta per utensili DEWALT Bluetooth®, utilizzare solo le viti fornite in dotazione. Assicurarsi di serrare saldamente le viti.

L'aspiratore di polveri è dotato di fori di fissaggio 19 per l'applicazione di una targhetta di identificazione degli utensili Bluetooth® DEWALT (accessorio opzionale DCE041) 25. Utilizzare esclusivamente i dispositivi di fissaggio originali inclusi con la targhetta dell'utensile. Per inserire la targhetta sarà necessaria una punta da trapano T15 (Torx). La targhetta per utensili DEWALT è concepita per tenere traccia e localizzare elettroutensili, apparecchiature e macchine professionali che utilizzano l'app Tool Connect™ di DEWALT. Per la corretta applicazione della targhetta per utensili DEWALT consultare il relativo manuale.

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono

essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Lasciare scaricare la batteria completamente, quindi rimuoverla dall'aspiratore.
• Le batteria agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.

UNIVERSELE STOFAFZUIGING

DWH161
