BEDIENUNGSANLEITUNG DWH161 DEWALT

Deutsch (Übersetzung der Originalanweisung) 15

Korrekt håndposition (Fig. D, F)

Herzlichen Glückwunsch!

Sie haben sich für ein Staubabsaugsystem von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DWH161
Spannung V	gs	18
Typ 1
Akkutyp Li-Ion
Max. Durchflussrate L/s 9
Max. Unterdruck kPa 9,5
Schlauchdurchmesser	mm 26
Schlauchlänge	m 1,0
Gewicht (ohne Akku) kg 1,65
Wireless Tool ControlTM-Fernbedienung(optionales Zubehör)		N547456
Spannung V	gs	3
Akkutyp CR2032
Frequenzband	MHz	433
Max. Leistung (EIRP)	mW	0,03
Geräuschwerte gemäß EN60335-2-69:
L_PA (Emissions-Schalldruckpegel)dB(A) 66,3
L_WA (Schallleistungspegel)	dB(A) 82,5
K (Unsicherheit für den angegebenen Schallpegel)	dB(A)	1,5

Der Vibrationsgesamtwert ah, dem das Hand-Arm-System unterworfen ist, und die Messunsicherheit K werden gemäß ISO 5349-1 bestimmt, wobei die Maschine mit Nennspannung versorgt wird.

ah=<2,5 m/s², K=0,06 m/s².

EG-Konformitätserklärung

Maschinenrichtlinie und Funkgeräterichtlinie

Universal-Staubsauger

DWH161

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60335-1:2012 + A11:2014 + A13:2017; EN60335-2-69:2012.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/53/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Mr. Bergel

Markus Rompel

Vizepräsident of Engineering, PTE-Europa

DEWALT, Richard-Klinger-Straße 11

65510 Idstein, Deutschland

01.12.2022

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

Akkus Ladegeräte/Ladedauer (Minuten).***
Kat # V	65	Ah Gewicht (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	50	240	150	120	75	60	50	50	75	150

*Datumscode 201811475B oder höher
**Datumscode 201536 oder höher
***Die Matrix mit den Akkuladezeiten dient nur zu Referenzzwecken; die tatsächliche Ladedauer hängt von der Temperatur und dem Zustand der Akkus ab.

WICHTIGE SICHERHEITSHINWEISE

BEWAHREN SIE ALLE WARNHINWEISE UND ALLE ANWEISUNGEN AUF

LESEN SIE ALLE ANWEISUNGEN, BEVOR SIE DIESES GERÄT VERWENDEN

Bei Verwendung dieses Geräts sollten immer die grundlegenden Sicherheitsmaßnahmen befolgt werden, einschließlich der folgenden:

IUNG: Bediener müssen ausreichend über den uch dieses Staubsaugers geschult sein.

JUNG: Zur Reduzierung des Risikos von Feuer, schlag und Verletzungen:

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn der Staubsauger außer Reichweite oder Sichtweite ist. Entfernen Sie den Akku, wenn Sie das Gerät nicht benutzen und bevor Sie Wartungsarbeiten vornehmen.
• Das Gerät darf nicht als Spielzeug verwendet werden. Bei Verwendung in der Nähe von Kindern ist besondere Vorsicht geboten.
• Das Gerät NUR wie im Handbuch beschrieben verwenden. Verwenden Sie nur empfohlene Anbaugeräte und Zubehörteile.
• Verwenden Sie dieses Gerät nicht, wenn es Anzeichen von Fehlfunktionen aufweist. Wenn das Gerät nicht richtig arbeitet, fallen gelassen, beschädigt, im Freien gelassen oder in Wasser getaucht wurde, ist es einem Kundendienstzentrum zu übergeben.
  • Fassen Sie das Gerät nicht mit feuchten Händen an.

• Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht, wenn Öffnungen blockiert sind; entfernen Sie Staub, Flusen, Haare und alles, was den Luftstrom behindern kann.

• Halten Sie Haare, locker sitzende Kleidung, Finger und alle Körperteile von Öffnungen und beweglichen Teilen entfernt.

• Schalten Sie alle Bedienelemente aus, bevor Sie das Gerät vom Netz trennen.
• Lassen Sie beim Reinigen von Treppen besondere Vorsicht walten.
• Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
• Verwenden Sie das Staubabsaugsystem aufmerksam und vernünftig. Benutzen Sie kein Staubabsaugsystem, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Staubabsaugsystems kann zu schweren Verletzungen führen.

Zusätzliche Sicherheitshinweise

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an einen Akku anschließen, es hochheben oder transportieren. Ein unbeabsichtigtes Einschalten mit dem Finger auf dem Schalter kann zu gefährlichen Situationen führen.

• Trennen Sie den Akku vom Gerät, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Der Staubsauger könnte sonst durch die Fernbedienung oder ein gekoppeltes Werkzeug eingeschaltet werden. Das unbeabsichtigte Einschalten des Geräts bei aktiviertem Schalter provoziert Unfälle.

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. Für ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die für das jeweilige Gerät vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen oder Bränden führen.
• Verwenden Sie Elektrowerkzeuge und Zubehörteile, die an den Staubsauger angeschlossen werden, immer gemäß diesen Anweisungen. Der Gebrauch von Elektrogeräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Durch den dadurch entstehenden Kurzschluss kann der Akku in Brand geraten.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, ziehen Sie außerdem ärztliche Hilfe hinzu. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Verwenden Sie kein Akkupack oder Gerät, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
• Setzen Sie das Akkupack oder Gerät keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 40 °C kann zur Explosion führen.
• Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt.

Spezifische Sicherheitshinweise für Staubsauger

• Das Gerät darf nur von Personen benutzt werden, die mit dem Gerät vertraut sind, im sicheren Umgang mit ihm geschult wurden und die daraus resultierenden Gefahren verstehen.
• Beim Aufnehmen von Stäuben mit einem Expositionsgrenzwert müssen Vorkehrungen getroffen werden, um einen ausreichenden Luftaustausch im Raum sicherzustellen, wenn die Abluft des Geräts in den Raum gelangt. Beachten Sie die entsprechenden nationalen Bestimmungen.
• Der Bediener muss jegliche Sicherheitsbestimmungen in Bezug auf das Material, mit dem umgegangen wird, beachten.
• Nicht zum Aufsaugen brennbarer und explosiver Materialien verwenden, wie z. B. Kohle, Getreide, oder andere fein verteilte brennbare Materialien.
• Verwenden Sie das Gerät nicht zum Aufnehmen von Flüssigkeiten oder nassem Schmutz.

• Nicht in Bereichen verwenden, in denen entzündliche oder brennbare Flüssigkeiten vorhanden sind.

• Verwenden Sie das Gerät nicht zum Aufsaugen von gefährlichen, toxischen oder krebserzeugenden Materialien, wie Asbest oder Pestiziden, es sei denn, das Aufsaugen dieses Materials wird in dieser Bedienungsanleitung ausdrücklich als genehmigte Verwendung angegeben.

• In trockenen Bereichen oder bei niedriger Luftfeuchtigkeit sind Entladungen statischer Elektrizität möglich. Diese treten nur vorübergehend auf und beeinträchtigen die Verwendung des Staubsaugers nicht.
• Entleeren Sie den Behälter nach jeder Verwendung, um spontane Entzündungen zu vermeiden.
• Einige Holzarten enthalten Konservierungsstoffe, die giftig sein können. Vermeiden Sie beim Umgang mit solchen Materialien das Einatmen von Stäuben und den Hautkontakt. Beschaffen Sie Sicherheitsinformationen vom Lieferanten dieser Materialien und befolgen Sie diese.
• Verwenden Sie den Staubsauger nicht als Trittstufe.
• Legen Sie keine schweren Gegenstände auf den Staubsauger.

WARNUNG: Zur Reduzierung des Risikos von Feuer, Schlag und Verletzungen:

• Saugen Sie keine brennenden oder rauchenden Gegenstände wie z. B. Zigaretten oder Streichhölzer sowie keine heiße Asche auf.
• Verwenden Sie den Staubsauger nicht, wenn der Filter nicht eingesetzt ist.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung des Gehörs.
• Verletzungsgefahr durch umherfliegende Teilchen.
• Gesundheitsrisiken durch das Einatmen von Staub.
- Verletzungsgefahr durch andauernden Gebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT -Ladegerät ist doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte

Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

WARNUNG: Wir empfehlen die Verwendung einer Fristromschutzeinrichtung mi einem Nennfehlerstrom von maximal 30mA.

VOPSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Vorsorgeug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert. (Siehe Batterie-/Ladetabelle in diesem Handbuch).
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus. Wasser, das in ein Elektrowerkzeug eintritt, erhöht das Risiko eines elektrischen Schocks.

- Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

- Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

- Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

- Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.

- Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.

- Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

- Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

- Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.

- Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.

- Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 1 in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku-Löseknopf 2 am Akkupack.

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

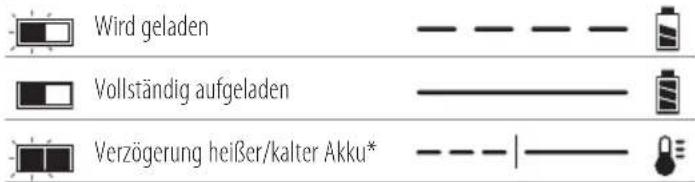

Anzeigen am Ladegerät

Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Staubabsaugsystem wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand.

Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gewinn für der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akkus

Wichtige Sicherheitsanweisungen für alle Akkus

WARNUNG: DEWALT -BATTERIEN SOLLTEN NUR MIT DEWALT UKTEN VERWENDET WERDEN.

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

- Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden. - Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.

• Laden Sie die Akkus nur in Ladegeräten von DEWALT auf.

- Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

- Lagern oder verwenden Sie das Werkzeug und Akkupack niemals in Bereichen, in denen die Temperatur unter 4 °C (34 °F) fällt (z. B. Scheunen oder Metallgebäude im Winter) oder 40 °C (104 °F) erreicht oder übersteigt (z. B. Scheunen oder Metallgebäude im Sommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Länden, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VOPSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus karten Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

HINWEIS: Lithium-Ionen-Akkus -sollten nicht in aufgegebenem Reisegepäck transportiert werden.

DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLT™-Akkus

Der DEWALT FLEXVOLT®-Akku hat zwei Betriebsarten:

Anwendung und Transport.

Anwendungsmodus: Wenn der FLEXVOLT™-Akku unabhängig steht oder sich in einem DEWALT 18V-Produkt befindet, funktioniert er als 18V-Akku. Wenn sich der FLEXVOLT™-Akku in einem 54V oder 108V-Produkt (zwei 54V-Akkus) befindet, funktioniert er als 54V-Akku.

Transportmodus: Wenn

die Abdeckkappe am FLEXVOLT™-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit

einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren

Anwendungsbeispiele für use- und transport-kennzeichnungen

Use: 108 Wh

Transport: 3x36 Wh

Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können. Zum Beispiel kann für den Transport Wh-Wert 3 x 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108 Wh sein (d.h. 1 Akku).

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

hInWEIs: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technischen Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Nur in Innenräumen verwenden.

Akkuumweltgerecht entsorgen.

Laden Sie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1 Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3 Akkus mit 36 Wh).

Akkutyp

Diese Akkus können verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549.

Weitere Angaben sind den Technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1Universal-Staubsauger

1Fugendüse

1Saugnapf

1Transportriemen

1Gürtelhaken

1GestufterStaubdüsenadapter

1Schraube

1Ladegerät

1 Li-Ion-Akku (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1 Modelle).
2 Li-Ion-Akkus (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2 Modelle).
3 Li-Ion-Akkus (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3 Modelle).
1 Betriebsanleitung

hInWEIs: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle werden mit Bluetooth®-Akkus ausgeliefert.

hInWEIs: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

• Prüfen Sie das Staubabsaugsystem, die Teile und das Zubehör auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Markierungen am Staubabsaugsystem

Die folgenden Bildzeichen sind am Staubabsaugsystem sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Lage des Datumscodes (Abb. I)

Der Code für das Herstellungsdatum 17 besteht aus einer 4-stelligen Jahresangabe, gefolgt von einer 2-stelligen Wochenangabe und einem 2-stelligen Werkscode.

Beschreibung (Abb. A, E, L)

WARNUNG: Nehmen Sie niemals Änderungen am Siedabsaugsystem oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Akku
2 Akku-Löseknopf
3 Staubfangbehälter
4 Taste zum Lösen des Staubfangbehälters
5 Filterreinigungsmechanismus
6 Staubabsaugschlauch
7 Dreistufiger Schalter
8 Taste zur Kopplung mit Wireless Tool Control™
9 LED
10 Transportriemen
11 Haken für den Transportriemen
12 Fugendüse
13 Saugnapf (Abb. E)
23 Fernbedienung für Wireless Tool Control™ (optionales Zubehör N547456)
25 DEWALT Bluetooth® Tool Tag (optionales Zubehör DCE041)

Bestimmungsgemässe Verwendung

Ihr kabelloser Staubsauger DWH161 kann für den mobilen Betrieb verwendet werden, um trockene, nicht brennbare Stäube aufzunehmen. Nur in Innenräumen verwenden.

nlchT VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Nehmen Sie kEInE Materialien auf, die eine Explosionsgefahr darstellen, ebenfalls keine glühenden oder brennenden Materialien, keine brennbaren Materialien, Gase oder andere Gefahrstoffe.

hInWEIs: Dieses Produkt eignet sich NICHT zum Herausfiltern von Krankheitserregern wie z.B. Covid-19. Befolgen Sie sämtliche Reinigungsverfahren, die von Stadt, Land oder Bund vorgeschrieben sind.

hInWEIs: Dieses Gerät eignet sich für die professionelle und kommerzielle Verwendung z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Werkstätten, Büros, Vermietungsfirmen und auf Baustellen.

- Diese Maschine darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie den Staubsauger aus und entfernen Sie den Akku oder trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte WEWALT.

Einsetzen und Entfernen des Akkus aus dem Staubsauger (Abb. B)

hInWEIs: Um beste Ergebnisse zu erzielen, sollte der Akku 1 vollständig aufgeladen sein.

Einsetzen des Akkus in den Staubsauger

1. Richten Sie den Akku 1 an den Aussparungen im Inneren des Staubsaugers aus (Abb. B).
2. Schieben Sie den Akku hinein, bis er fest im Staubsauger sitzt, und stellen Sie sicher, dass Sie das Einrasten der Sicherung hören.

Entfernen des Akkus aus dem Staubsauger

1. Drücken Sie Löseknopf 2 und ziehen Sie den Akku kräftig aus dem Staubsauger.
2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. B)

Einige DEWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige 14 gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Anbringen des Tragegurts (Abb. C)

Ihr Staubabsaugsystem wird mit einem Tragegurt 10 geliefert, der mit den Tragegurthaken 11 auf jede der in Abb. C dargestellten Arten verbunden werden kann.

Anbringen der Fugendüse (Abb. A)

- Um die Fugendüse 12 am Staubabsaugschlauch6 zu befestigen, führen Sie das Ende des Staubabsaugschlauchs

mit einer verdrehenden Bewegung bis zum Anschlag in das offene Ende des Zubehörteils ein.

HINWEIS: Der Staubabsaugschlauch ist nicht mit AirLock®-Anschlüssen kompatibel.

- Halten Sie zum Entfernen der Fugendüse den Staubabsaugschlauch fest und ziehen Sie das Zubehörteil mit einer Drehbewegung ab.

Anbringen des Gürtelhakens (Abb. K)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie den Staubsauger aus und entfernen Sie den Akku oder trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Zur Vermeidung von schweren Verzutzungen darf der Gürtelhaken des Werkzeugs NUR verwendet werden, um den Staubsauger an einen Arbeitsgürtel zu hängen. NICHT den Gürtelhaken verwenden, um den Staubsauger während der Benutzung an einer Person oder einem Objekt festzubinden oder auf andere Weise zu befestigen. Den Staubsauger NICHT über Kopf aufhängen oder Gegenstände vom Gürtelhaken herunterhängen lassen.

WARNUNG: Stellen Sie zur Vermeidung von schweren Verletzungen sicher, dass die Schraube, die den Gürtelhaken hält, sicher ist.

WICHTIG: Verwenden Sie beim Befestigen oder Austauschen des Gürtelhakens 20 nur die mitgelieferte Schraube 16. Stellen Sie sicher, dass die Schraube gut festgezogen ist.

Wenn der Haken gar nicht verwendet werden soll, kann er vom Staubsauger abgenommen werden.

Anbringen des Saugnapfes am Staubsauger (Abb. E)

WARNUNG: Verwenden Sie dieses Zubehör nur mit Staubsaugern, für die eine entsprechende Empfehlung von DEWALT vorliegt. Weitere Informationen über DEWALT-Staubsauger, die mit diesem Zubehör kompatibel sind, erhalten Sie bei Ihrem Händler vor Ort oder auf www.dewalt.com.

Drücken Sie den Staubsaugerschlauch 6 in den Anschlusspunkt 15, bis er fest sitzt.

Anbringen des Saugnapfes an einer vertikalen oder horizontalen Fläche (Abb. F, G)

Der Saugnapf ^13 kann an einer vertikalen oder horizontalen Fläche befestigt werden.

1. Wenn der Saugnapf sicher am Staubsauger angebracht ist, können Sie den Staubsauger einschalten.
2. Setzen Sie den Saugnapf auf den Boden oder eine Wand und drücken Sie ihn dort gut fest.

Entfernen des Saugnapfes von einer Fläche

WARNUNG: Schalten Sie den Staubsauger NICHT aus, bevor Sie nicht den Saugnapf wie beschrieben von der Fläche entfernt haben. Wenn Sie den Staubsauger abschalten, bevor der Saugnapf entfernt wurde, führt dies dazu, dass der Saugnapf von der Fläche herunterfällt, was zu Verletzungen führen kann.

Zum Entfernen des Saugnapfes 13 von der Fläche, an der er angebracht war, heben Sie seine Lippe von Hand an einer Stelle vorsichtig an. Ziehen Sie ihn nicht ab, indem Sie am Schlauch ziehen.

Ersetzen der Knopfzellenbatterie in der optionalen Fernbedienung N547456 (Abb. L)

GEFAHR: AKKU NICHT VERSCHLUCKEN; CHEMISCHE VERBRENNUNGSGEFAHR. Dieses Produkt enthält eine Münz-/Knopfzellenbatterie. Wird die Knopf-/Knopfzelle verschluckt, kann dies innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.

NUNG: HALTEN SIE NEUE UND GEBRAUCHTE BATTERIEN VON KINDERN FERN. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. Wenn Sie glauben, dass Batterien verschluckt oder in irgendeinen Körperteil eingeführt wurden, suchen Sie sofort einen Arzt auf.

WARNUNG: WENN SIE DIE BATTERIE ERSETZEN, ESETZEN SIE SIE DURCH DENSELBEN ODER EINEN GLEICHWERTIGEN TYP CR2032. Achten Sie beim Batteriewechsel auf die richtige Polarität (+ und -). Lagern oder transportieren Sie Batterien nicht so, dass Metallgegenstände mit freiliegenden Batterieanschlüssen Kontakt kommen können.

WARNUNG: STELLEN SIE SICHER, DASS DER KINOPFZELLENWECHSEL ORDNUNGSGEMÄSS DURCHGEFÜHRT WIRD. Es besteht Explosionsge

• Wenn Sie die Batterie ersetzen, ersetzen Sie sie durch denselben oder einen gleichwertigen Typ CR2032. Verwenden Sie keine anderen Knopfzellen oder andere Formen der Stromversorgung.
• Versuchen Sie NICHT, die Knopfzellenbatterie aufzuladen, und schließen Sie die Knopfzellenbatterie nicht kurz. Die Knopfzellenbatterie kann auslaufen, explodieren, Feuer fangen und Verletzungen verursachen.
• Überhitzen Sie die Knopfzelle NICHT und werfen Sie sie NICHT ins Feuer. Die Knopfzelle kann auslaufen, explodieren, Feuer fangen und Verletzungen verursachen.
• Beschädigen Sie die Knopfzelle NICHT und bauen Sie die Knopfzelle nicht auseinander. Die Knopfzelle kann auslaufen, explodieren, Feuer fangen und Verletzungen verursachen.

• Lassen Sie beschädigte Knopfzellen NICHT mit Wasser in Kontakt kommen. Austretendes Lithium kann sich mit Wasser vermischen und Wasserstoff erzeugen, was zu einem Brand, einer Explosion oder Personenschäden führen kann.

• Entsorgen Sie die Knopfzellenbatterie NICHT im normalen Hausmüll. Wenden Sie sich an Ihre örtliche Abfallentsorgungsstelle, um das Gerät/die Batterien gemäß den geltenden örtlichen Gesetzen und Vorschriften zu entsorgen.

• Entleerte Knopfzellen entfernen und ordnungsgemäß entsorgen. Eine entleerte Knopfzelle kann auslaufen und das Produkt beschädigen oder Verletzungen verursachen.

• Zum Öffnen des Gehäuses die 4 Schrauben 21 von der Rückwand mit einem T10-Torx-Schraubendreher entfernen.

• Ziehen Sie die entladene Knopfzellenbatterie seitlich aus der Batteriehalterung heraus.
• Setzen Sie die neue Knopfzellenbatterie seitlich ein 22 in den Batteriehalter, achten Sie auf die Ausrichtung der Batterie in Bezug auf die Polarität.
• Bringen Sie die hintere Abdeckung wieder an, setzen Sie die Schrauben ein und ziehen Sie sie fest.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sachheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie den Staubsauger aus und entfernen Sie den Akku oder trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Richtige Haltung der Hände (Abb. D, F)

WARNUNG: Um die Gefahr schwerer Verletzungen zu modern, beachten Sie IMMER die richtige Haltung der Hände, wie dargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst.

Bei Verwendung als autarker Staubabsauger erfordert die richtige Handposition eine Hand am Zubehörteil.

Verwendung des Staubsaugers (Abb. A, E, L)

• Vergewissern Sie sich vor der Verwendung des Universal-Staubsaugers, dass der Filter und die Filterbox fest sitzen.
• Verwenden Sie keine beschädigten Filter. Ersetzen Sie beschädigte Filter unverzüglich.

• Bitte beachten Sie die in Ihrem Land geltenden Vorschriften/Gesetze zum Umgang mit schädlichen Staubarten.

• Befestigen Sie das entsprechende Zubehör am Staubabsaugschlauch 6.

• Setzen Sie den Akkupack 1 ein.

• Um die Staubabsaugung einzuschalten, drücken Sie den Dreistufenschalter 7 auf die Position „Ein“ (I) oder drücken Sie einmal die Taste 24 auf der angeschlossenen Fernbedienung. Mit jedem Klick ändert der Staubabscheider den Status zwischen Ein und Aus.

• Zur Verwendung im Wireless Tool Control™-Modus stellen Sie den dreistufigen Schalter auf die Position „Wireless Tool Control™“ 21. Nach der Kopplung steuert der Auslöser des angeschlossenen Werkzeugs oder die Taste24 der Fernbedienung den Staubsauger.

HINWEIS: Siehe Kopplung des Staubsaugers mit einem Werkzeug mit Hilfe des Wireless Tool Control™-Modus, um den Staubsauger mit einem mit Wireless Tool Control™ ausgestatteten Werkzeug zu benutzen.

1. Wenn Sie mit der Arbeit fertig sind, schalten Sie den Staubsauger aus, indem Sie den dreistufigen Schalter in die Position „Aus“ (O) stellen oder den Abzug des mit Wireless Tool Control™ ausgestatteten Werkzeugs loslassen. Durch einmaliges Drücken der Taste24 auf der angeschlossenen Fernbedienung kann die Staubabsaugung auch ausgeschaltet werden.

Kopplung des Staubsaugers mit einem Werkzeug mit Hilfe des Wireless Tool Control™-Modus (Abb. A, H, L)

VOPSICHT: Wenn der Staubsauger von einem gekoppelten Elektrowerkzeug oder einer Fernbedienung gesteuert wird, kann er ohne Vorwarnung starten oder stoppen.

Koppeln mit einer DEWALT Fernbedienung oder einem Wireless Tool Control™-Werkzeug

1. Stellen Sie den dreistufigen Schalter 7 auf die Position „Wireless Tool Control™“.
2. Drücken und halten Sie die Pairing-Taste für die Wireless Tool Control™ 8 auf dem DWH161 und ziehen Sie den Auslöser an dem mit der Wireless Tool Control™ ausgestatteten Werkzeug oder drücken Sie gleichzeitig die Taste24 auf der Fernbedienung (Abb. L, Element 23 *optionales Zubehör).
3. Die LED 9 leuchtet dauerhaft, um eine erfolgreiche Kopplung anzuzeigen.

HINWEIS: Es kann jeweils nur ein Sender mit dem DWH161 gekoppelt werden. Wenn das Gerät bereits gekoppelt ist, wird der vorherige Sender überschrieben.

Kopplung mit einem Wireless Tool Control™-Werkzeug oder einer Fernbedienung aufheben

• Halten Sie die Taste zur Kopplung mit Wireless Tool Control™ 8 am DWH161 gedrückt und ziehen Sie den Auslöser an dem Werkzeug, das mit Wireless Tool Control™ ausgestattet ist, oder drücken Sie gleichzeitig die Taste an der Fernbedienung (Abb. L, Element 23 *optionales Zubehör).
  • Die LED 9 blinkt langsam, um die erfolgreiche Aufhebung der Kopplung anzuzeigen.

LED-BLINKMUSTER

Im Kopplungsmodus
Kein Gerät ist gekoppelt
Gerät wurde erfolgreich gekoppelt

Filterreinigungsmechanismus

Die Saugleistung hängt vom Zustand des Filters ab. Deshalb sollte der Filter regelmäßig gereinigt werden.

Der Filterreinigungsmechanismus ist eine Funktion, die den Motor im Staubsauger dazu nutzt, Luft durch den Filter zu leiten.

Siehe Leeren des Staubfangbehälters für Anweisungen zur korrekten Nutzung.

Leeren des Staubfangbehälters (Abb. I, J)

WARNUNG: Der Staubsauger enthält Staubpartikel, dass Gesundheitsrisiko darstellen. Leerungen und Wartungsverfahren, einschließlich der Entsorgung von Staubfiltern sollten nur von Fachleuten durchgeführt werden. Eine entsprechende Schutzausrüstung ist erforderlich. Verwenden Sie den Staubsauger nicht ohne das vollständige Filtersystem. Ansonsten gefährden Sie Ihre Gesundheit.

WARNUNG: Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

V! SICHT: Nicht mit Wasser oder Druckluft reinigen.

Der Staubauffangbehälter 3 sollte geleert werden, sobald die Leistung merklich gesunken oder dieser voll ist.

1. Drücken Sie die Tasten zum Lösen des Staubfangbehälters 4 und ziehen Sie den Staubfangbehälter vom Staubabsaugsystem ab. Nachdem die Sperrklinke vom Staubabsaugsystem gelöst ist, löst sich auch die obere Verbindung, so dass der Staubfangbehälter vollständig abnehmbar ist.
2. Halten Sie den Staubfangbehälter 3 zum Entleeren des Staubs über einen geeigneten Behälter. Heben Sie Sperrklinke der Baugruppe 18 an, um den Staubfangbehälter zu öffnen, wobei der Behälter vom Deckel getrennt wird. Leichtes Klopfen auf den Staubfangbehälter hilft, auch den im Filter sitzenden Staub zu entfernen. Wenn Filterdeckel und Behälter leer sind, setzen Sie sie wieder zusammen und stellen Sie dabei sicher, dass die Sperrklinke der Baugruppe 18 richtig befestigt ist. Siehe dazu Abbildung J.
3. Um den Staubfangbehälter wieder am Staubabsaugsystem anzubringen, setzen Sie zuerst das abgerundete Profil der oberen Verbindungsstelle in die Aussparung am Staubabsaugsystem. Kippen Sie den Staubfangbehälter nach unten, so dass die Lösetasten wieder einrasten. Siehe dazu Abbildung I.
4. Wenn der Staubauffangbehälter korrekt installiert ist, drücken Sie den Filterreinigungsmechanismus 5 und schalten den Staubsauger an. Lassen Sie das System 5 Sekunden in Betrieb, und lassen Sie den Auslöseschalter los. Das sollte nach jeder Leerung des Staubauffangbehälters erfolgen.

Transportieren des Staubsaugers

WARNUNG: Das ungewollte Anlaufen des Geräts während des Transports könnte gefährlich sein. Transportieren Sie den Staubsauger nur mit entfernten

Akkus. Der Abschnitt Akkus, Transport in diesem Handbuch gibt weitere Informationen dazu.

WARNUNG: Überprüfen Sie Werkzeug und Akkus n dem Transport und vor dem Gebrauch auf Beschädigungen.

Aufbewahren des Staubsaugers

a) Leeren Sie vor dem Aufbewahren des Staubsaugers den Staubsammelbehälter.
b) Bewahren Sie den Staubsauger nur mit entfernten Akkus auf!
c) Bewahren Sie das Gerät und die Akkus an einem möglichst kühlen und trockenen Ort auf.
d) Bewahren Sie das Werkzeug und die Akkus an einem Ort auf, an dem sie für Kinder oder Unbefugte nicht zugänglich sind.
e) Überprüfen Sie Werkzeug und Akkus nach einer längeren Aufbewahrung auf Beschädigungen.
f) Der Abschnitt Akkus, Transport in diesem Handbuch gibt weitere Informationen dazu.

WARTUNG

WARNUNG: Um die Gefahr schwerer Verletzungen zuändern, schalten Sie den Staubsauger aus und entfernen Sie den Akku oder trennen Sie ihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

HINWEIS: Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden.

Austauschen der Filterbaugruppe des Staubfangbehälters (Abb. I, J)

WARNUNG: Tragen Sie bei diesen Arbeiten zugelassenen Augsenschutz und eine zugelassene Staubmaske.

WARNING: Ersetzen Sie beschädigte Filter unverzüglich.

HINWEIS: Der Filter sollte nach jeweils 350 Entleerungen des Filterkastens ausgetauscht werden.

1. Drücken Sie die Tasten zum Lösen des Staubfangbehälters 4 und ziehen Sie den Staubfangbehälter vom Staubabsaugsystem ab. Nachdem die Sperrklinke vom Staubabsaugsystem gelöst ist, löst sich auch die obere Verbindung, so dass der Staubfangbehälter vollständig abnehmbar ist.
2. Nehmen Sie den Staubauffangbehälter 3 heraus, und setzen Sie einen neuen Filterkasten ein.
3. Bringen Sie den Staubfangbehälter wieder am Staubabsaugsystem an. Setzen Sie zuerst das abgerundete Profil der oberen Verbindungsstelle in die Aussparung am Staubabsaugsystem ein. Kippen Sie den Staubfangbehälter nach unten, so dass die Lösetasten wieder einrasten.

Schmierung

Ihr Staubabsaugsystem benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Verwenden Sie zur Reinigung weder ein Sprühsystem, noch einen Hochdruckreiniger oder fließendes Wasser.

WARNUNG: Tragen Sie bei diesen Arbeiten zugelassenen Aflusschutz und eine zugelassene Staubmaske.

WARNUNG: Reinigen Sie den Staubbeutel oder -filter nicht mit einer Bürste oder mit Druckluft.

WARNUNG: Verwenden Sie niemals Lösungsmittel andere scharfe Chemikalien für die Reinigung der nicht-metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Bei intensiver Nutzung verstopft der Staubbeutel durch den Staub. Siehe dazu Austauschen der Filterbaugruppe des Staubfangbehälters unter Wartung.

Damit das Wartungspersonal und andere Personen bei der Reinigung und Wartung keinen Gefahren ausgesetzt werden, ist persönliche Schutzausrüstung zu tragen. Reinigen Sie den Wartungsbereich so, dass keine Gefahrstoffe in die Umgebung gelangen können.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT dugnoten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Staubabsaugsystem gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Der Ersatzfilter (N703592) kann als Zubehör erworben werden. Wireless Tool Control™-Fernbedienung (optionales Zubehör N547456).

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Für DEWALT Bluetooth® Tool Tag geeignet (Abb. K)

Optionales Zubehör

WARNUNG: Lesen Sie die Bedienungsanleitung für das DETAILT Bluetooth® Tool Tag.

WARNUNG: Schalten Sie den Staubsauger aus und entleihen Sie den Akku, bevor Sie den DEWALT Bluetooth® Tool Tag anbringen.

WARNUNG: Verwenden Sie zum Anbringen oder Austauschen des DEWALT Bluetooth® Tool Tags nur die mitgelieferten Schrauben. Stellen Sie sicher, dass die Schrauben gut festgezogen sind.

- Ihr Staubsauger ist mit Löchern 19 zum Anbringen eines DEWALT Bluetooth® Tool Tags (optionales Zubehör

DCE041) 25 ausgestattet. Verwenden Sie nur die originalen Befestigungsmittel, die mit dem Werkzeugetikett geliefert werden. Zum Anbringen des Etiketts wird eine T15-Schrauberklinge (Torx) benötigt. Das DEWALT Bluetooth® Tool Tag wurde zur Nachverfolgung und zur Lokalisierung von professionellen Elektrowerkzeugen, Geräten und Maschinen entwickelt, die DEWALT Tool Connect™-App nutzen. Informationen zum korrekten Anbringen des DEWALT Bluetooth® Tool Tags finden Sie im Handbuch zum DEWALT Tool Tag.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyclen Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entfernen Sie den Akku erst aus dem Staubabsaugsystem, wenn er vollständig entladen ist.
• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

UNIVERSAL DUST EXTRACTOR

DWH161

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

Elektronisch Beveiligingssysteem

DEWALT, Richard-Klinger-Straße 11,

65510 Idstein, Tyskland

01.12.2022

Ladeindikator batteripakker (Fig. B)

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Tyskland

01.12.2022

Bränslemätare batteripaket (Bild B)

Fjärrkontroll N547456 (Bild L)

Korrekt Handplacering (Bild D, F)
