KÄYTTÖOHJE DWH161 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 107

Olet valinnut DEWALT-pölynpoistolaitteen. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DWH161
Jännite V	DC	18
Tyyppi 1
Akkutyyppi Li-lon
Maksimivirtausnopeus L/s 9
Maksimialipaine kPa 9,5
Letkun halkaisija	mm 26
Letkun pituus	m 1,0
Paino (ilman akkupakkausta) kg 1,65
Wireless Tool ControlTM -lähetin (valinnainen lisävaruste) N547456
Jännite V	DC	3
Akkutyyppi CR2032
Taajuusalue	MHz	433
Maksimiteho (EIRP)	mW	0,03
Äänitaso standardin EN60335-2-69 mukaan:
LPA(äänenpainetaso)dB(A)	66,3
LWA(äänitehotaso)	dB(A)	82,5
K(määritetyn äänitason epävarmuus)	dB(A)	1,5

Tärinän kokonaisarvo ah, jolle käsi/käsivarsi altistuu, ja mittauksien epävarmuus K määritetään standardin ISO 5349-1 mukaisesti, kun laite toimitetaan nimellisjännitteellä.

ah = < 2,5 m/s², K = 0,06 m/s².

EU-yhdenmukaisuusilmoitus

Konedirektiivi ja radiolaitedirektiivi

Yleiskäyttöinen pölynpoistolaite DWH161

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EU, EN60335-1:2012 + A11:2014 + A13:2017; EN60335-2-69:2012.

Nämä tuotteet täyttävät direktiivin 2014/53/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Mr. Georg

Markus Rompel

Tekniikan varajohtaja, PTE Europe

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin

varentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARRA: Ilmaisee, että on olemassa hengen-tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Enerilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sörsöiskun vaara.

Tuvalon vaara.

TÄRKEÄT TURVALLISUUSOHJEET

TALLENNA KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ TARVETTA VARTEN

LUE KAIKKI OHJEET ENNEN TÄMÄN LAITTEEN KÄYTTÖÄ

Tavallisia varotoimia tulee noudattaa aina tämän laitteen käytön aikana, mukaan lukien seuraavat:

VAROITUS: Käyttäjille on annettava riittävä koulutus tätten pölynpoistolaitteen käyttöön liittyen.

VAROITUS: Tulipalo-, henkilövahinko- ja sökiskuvaaran välttämiseksi:

- Älä jätä laitetta ilman valvontaa, kun pölynpoistolaite on ulottumattomissa tai näköalueen ulkopuolella. Irrota akku, kun laitetta ei käytetä ja ennen sen huoltoa.

- Älä anna kenenkään leikkiä laitteella. Tarkka huomio on tarpeen, kun sitä käytetään lähellä lapsia.

Akkua Laturit/Latausajat (minuutteina).***
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	50	240	150	120	75	60	50	50	75	150

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
***Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

• Tätä laitetta saa käyttää VAIN ohjekirjan ohjeiden mukaisesti. Käytä ainoastaan suositeltuja lisäosia ja lisävarusteita.
• Älä käytä tätä laitetta, jos siinä esiintyy toimintahäiriöitä. Jos laite ei toimi oikein, se on pudotettu, vaurioitunut, jätetty ulos tai pudotettu veteen, palauta se huoltopalveluun.
• Älä käsittele laitetta märillä käsillä.
• Älä aseta mitään esineitä laitteen aukkoihin. Älä käytä laitetta, jos joku aukoista on tukossa; pidä puhtaana pölystä, nukasta, hiuksista ja kaikesta muusta, joka saattaa pienentää ilmavirtaa.
• Pidä hiukset, löysät vaatteet, sormet ja kaikki kehonosat kaukana aukoista ja liikkuvista osista.
• Kytke kaikki ohjaimet pois päältä ja irrota laite virtalähteestä.
• Ole erityisen huolellinen portaita puhdistaessa.
• Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
• Käyttäessäsi pölynpoistolaitetta pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä pölynpoistolaitetta ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus pölynpoistolaitetta käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

Lisäturvavaroitukset

- Estä tahaton käynnistäminen. Varmista, että virta on katkaistu käyttökytkimellä, ennen kuin liität laitteen akkuun, nostat laitteen tai kuljetat sitä. Mikäli laite kytketään vahingossa

päälle pitäessä sormea liipaisimella, seurauksena voivat olla vaaratilanteet.

- Irrota akku laitteesta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät laitteen varastoitavaksi. Kauko-ohjain tai yhdistetty työkalu voi aktivoida imun. Jos laite kytketään virtalähteeseen sen kytkimen ollessa päällä, seurauksena voivat olla onnettomuudet.

- Lataa vain valmistajan määrittämällä laturilla. Laturi, joka on sopiva yhden tyyppiselle akulle, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisen tyyppisellä akulla.

- Käytä laitteissa ainoastaan kyseiseen laitteeseen tarkoitettua akkua. Muun tyyppisen akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

- Käytä imuun yhdistettyjä sähkötyökaluja ja lisävarusteita näiden ohjeiden mukaisesti. Sähkötyökalujen käyttö muihin kuin määritettyihin käyttötarkoituksiin saattaa johtaa vaaratilanteisiin.

- Pidä irrallinen akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat aiheuttaa oikosulun akun navoissa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon.

- Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta roiskunut neste saattaa aiheuttaa ärsytystä tai palovammoja.

- Vaurioitunutta tai muokattua akkua tai laitetta ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.

- Akku ja laite tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 40 °C lämpötilalle, seurauksena voi olla räjähdys.

- Vie laite huollettavaksi koulutetulle ja ammattitaitoiselle henkilölle ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että tuote säilyy turvallisena.

Pölynpoistolaitteiden erityiset turvallisuusohjeet

• Laitetta voivat käyttää ainoastaan henkilöt, jotka tuntevat laitteen, ovat saaneet sen käyttöturvallisuutta koskevan koulutuksen ja ymmärtävät sen käyttöön liittyvät vaarat.
• Jos laitteen poistoilma vapautuu tilaan ja poistat pölyä, jossa on olemassa altistumisrajat, tilan asianmukainen ilmanvaihto tulee varmistaa varotoimin. Noudata vastaavia maakohtaisia määräyksiä.

- Käyttäjän on noudatettava käsiteltyyn materiaaliin liittyviä turvallisuusohjeita.

- Älä imuroi palavia räjähdysalttiita materiaaleja, kuten hiiltä, viljaa tai muuta hienoa palavaa materiaalia.

- Älä käytä laitetta nesteiden tai märkien epäpuhtauksien keräämiseen.

- Ei saa käyttää alueella, jossa on syttyviä tai palavia nesteitä.

- Ei saa käyttää vaarallisten, myrkyllisten tai karsinogeenisten materiaalien imuroimiseen (esim. asbesti tai torjunta-aineet), ellei tässä ohjekirjassa ole nimenomaan hyväksytty kyseessä olevan materiaalin imuroimista.

- Staattiset iskut ovat mahdollisia kuivilla alueilla tai kun ilman suhteellinen kosteus on alhainen. Tämä on vain ohimenevää eikä se vaikuta pölynpoistolaitteen käyttöön.

- Itsestään palamisen välttämiseksi säiliö tulee tyhjentää jokaisen käyttökerran jälkeen.

- Joissakin puumateriaaleissa on säilöntäaineita, jotka voivat olla vaarallisia. Ole erityisen huolellinen sisäänhengityksen ja ihokosketuksen välttämiseksi näitä materiaaleja käsitellessä. Pyydä turvallisuusohjeet materiaalin toimittajalta ja noudata niitä.

- Älä käytä imuria portaana.

- Älä aseta pölynpoistolaitteen päälle raskaita esineitä.

VAROITUS: Tulipalo-, henkilövahinko- ja senkoiskuvaaran välttämiseksi:

• Älä imuroi mitään palavaa tai savuavaa kohdetta, kuten savukkeita, tulitikkuja tai kuumaa tuhkaa.
• Laitetta ei saa käyttää ilman suodatinta.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Pölyn hengittämisestä aiheutuvat terveysvaarat.
- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT -laturi on kaksinkertainen eristetty, joten maadoitusjohtoa ei tarvita.

Jos virtajohto on vaurioitunut, vie se DEWALT in tai valtuutetun huoltoliikkeen vaihdettavaksi.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonika vikavirtasuojan laukaisuvirta on enintään 30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vätämiseksi lataa vain ladattavia DEWALT-akkuja.

Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät la sittteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

- ÄLÄ YRITÄ Iadata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä (katso tämän käsikirjan akku/laturitaulukko).

- Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Älä jätä laturia sateeseen tai lumeen. Vesivirtatyökaluun saapuminen lisää sähköiskun riskiä.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut— vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAAN yritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 1 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 2.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

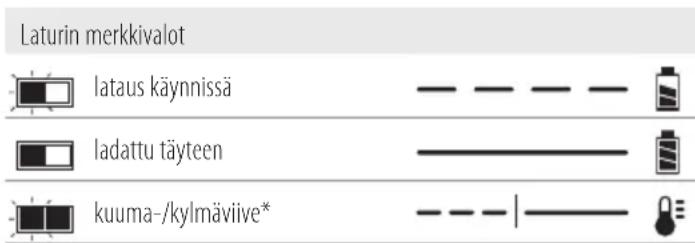

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut

oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Pölynpoistolaite sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi Apostorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

VAROITUS: Dewalt -paristoja tulisi käyttää vain Dewalt -eiden kanssa. Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkua paikassa, jossa lämpötila voi laskea alle 4 °C (34 °F) (kuten ulkovarastoissa tai metallirakennuksissa talvisin) tai ylittää 40 °C (104 °F) (kuten ulkovarastoissa tai metallirakennuksissa kesäisin).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä aressaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistaän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kauina akkuja niin, että metalliesineet pääsevät

kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sadeen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi juta tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT® -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT™-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

hUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla.

Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1Yleiskäyttöinenpölynpoistolaite

1Rakosuulake

1lmukuppi

1 Kuljetushihna

1Vyökoukku

1 Porrastettu pölysuulakkeen sovitin

1Ruuvi

1Laturi

1 Litiumioniakku (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1 mallit).

2 Litiumioniakut (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2 mallit).

3 Litiumioniakut (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3 mallit).

1Käyttöohje

hUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

hUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

- Tarkista, onko pölynpoistolaitteessa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Pölynpoistolaitteen merkinnät

Seuraavat kuvakkeet näkyvät pölynpoistolaitteessa:

Lue käyttöohjeet ennen käyttämistä.

Päivämääräkoodin paikka (Kuva I).

Valmistuspäivämääräkoodi 17 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Kuvaus (Kuva A, E, L)

VAROITUS: Älä koskaan tee pölynpoistolaitteeseen tai osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Akku

2 Akun vapautuspainike

3 Pölysäiliö

4 Pölysäilion vapautuspainikkeet

5 Suodattimen puhdistusmekanismi
6 Pölynpoistoletku
7 Kolmiasentoinen kytkin
8 Wireless Tool Control™ -yhdistyspainike
9 LED
10 Kuljetushihna
11 Kuljetushihnan koukut

Käyttötarkoitus

Johdoton DWH161-pölynpoistolaite on tarkoitettu kuivan ja palamattoman pölyn poistamiseen. Käytettäväksi vain ulkona.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

EI SAA käyttää räjähdysalttiiden, hehkuvien tai palavien materiaalien, kaasujen tai muiden vaarallisten aineiden poistamiseen.

HUOMAA: Tätä tuotetta El ole tarkoitettu käytettäväksi taudinaiheuttajien (esim. Covid-19) suodattamiseen.

Noudata kaikkia paikallisia, alueellisia ja maakohtaisia ohjeita puhdistuksen aikana.

HUOMAA: Tämä laite sopii ammatti- ja kaupalliseen käyttöön, esim. hotelleihin, kouluihin, sairaaloihin, tehtaisiin, liikkeisiin, toimistoihin, vuokrausliikkeisiin ja rakennustyömaille.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset.
• Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise pölynpoistolaitteesta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja futureita.

Pölynpoistolaitteen akun asentaminen ja irrottaminen (Kuva B)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 1 on ladattu täyteen.

Akun asentaminen pölynpoistolaitteeseen

1. Kohdista akku 1 pölynpoistolaitteen sisällä oleviin kiskoihin (Kuva B).
2. Liu'uta akkua, kunnes se on hyvin paikoillaan pölynpoistolaitteessa ja varmista, että lukitus napsahtaa paikoilleen.

Akun irrottaminen pölynpoistolaitteesta

1. Paina vapautuspainiketta 2 ja vedä akku ulos pölynpoistolaitteesta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa Kuvataan.

12 Rakosuulake
13 Imukuppi (Kuva E)
23 Wireless Tool Control™ -kauko-ohjaus (valinnainen lisävaruste N547456)
25 DEWALT Bluetooth® -työkalutunniste (valinnainen lisävaruste DCE041)

Tasomittarilla Varustetut Akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 14 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Kuljetushihnan kiinnittäminen (Kuva C)

Pölynpoistolaitteessa on kuljetushihna 10, joka voidaan liittää kuljetushihnan koukkuihin 11 Kuvassa C osoitetuilla tavoilla.

Rakosuulakkeen kiinnittäminen (Kuva A)

• Kiinnitä rakosuulake 12 pölynpoistoletkuun 6, aseta pölynpoistoletkun pää lisävarusteen avoimeen päähän kiertämällä se tiukalle.
  HUOMAA: Pölynpoistoletku ei sovi AirLock® -liittimiin.
• Poista rakosuulake pitämällä kiinni pölynpoistoletkusta ja vetämällä lisävaruste irti kiertävällä liikkeellä.

Vyökoukun asentaminen (Kuva K)

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise pölynpoistolaitteesta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Vakavien henkilövahinkojen varkäimiseksi kiinnitä pölynpoistolaite vyöhön AINOASTAAN työkalun vyökoukkua käyttäen. ÄLÄ

käytä vyökoukkua pölynpoistolaitteen sitomiseksi tai kiinnittämiseksi henkilöön tai johonkin kohteeseen käytön aikana. ÄLÄ ripusta pölynpoistolaitetta pään yläpuolelle tai ripusta esineitä vyökoukusta.

VAROITUS: Vakavan henkilövahingon riskin valentämiseksi tulee varmistaa, että vyökoukun kiinnitysruuvi on varmasti kiinni.

TÄRKEÄÄ: Kun kiinnität tai vaihdat vyökoukkua 20, käytä vain mukana toimitettua ruuvia 16. Kiristä ruuvi huolellisesti.

Jos koukkua ei haluta lainkaan, sen voi irrottaa pölynpoistolaitteesta.

Imukupin kiinnittäminen pölynpoistolaitteeseen (Kuva E)

VAROITUS: Käytä tätä liitososaa vain DEWALTin suosittelemissa pölynpoistolaitteissa. Lisätietoa tähän liitososaan sopivista DEWALT-pölynpoistolaitteista saa paikalliselta jälleenmyyjältä tai osoitteesta www.dewalt.com.

Paina pölynpoistolaitteen letku 6 liitäntään 15, kunnes se on kireästi kiinni.

Imukupin kiinnittäminen pysty- tai vaakasuoraan pintaan (Kuvat F, G)

Imukuppi 13 voidaan kiinnittää pysty- tai vaakasuoraan pintaan.

1. Kun imukuppi on kiinnitetty hyvin pölynpoistolaitteeseen, kytke pölynpoistolaite päälle.
2. Aseta imukuppi lattialle tai seinään ja paina se pintaan kiinni.

Imukupin irrottaminen pinnasta

VAROITUS: ÄLÄ kytke pölynpoistolaitetta pois päältä kuin olet poistanut imukupin pinnasta ohjeiden mukaisesti. Jos pölynpoistolaite kytketään pois päältä ennen kuin imukuppi irrotetaan, imukuppi putoaa pinnasta ja seurauksena voivat olla henkilövahingot. Irrota imukuppi 13 pinnasta, poista reuna vähitellen kädellä. Älä irrota sitä letkusta vetämällä.

Valinnaisen nappipariston vaihtaminen Kaukosäädin N547456 (Kuva. L)

VAARA: ÄLÄ NIELE AKKUA; KEMIALLINEN PALOVAMINEN VAARA. Tämä tuote sisältää kolikko/nappipariston. Jos kolikko-/nappiparisto niellään, se voi aiheuttaa vakavia sisäisiä palovammoja vain 2 tunnissa ja voi johtaa kuolemaan.

OITUS: PIDÄ UUDET JA KÄYTETYT PARISTOT POISSA

LASTEN ULOTTUVILTA. Jos paristolokero ei sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä se poissa lasten ulottuvilta. Jos epäilet, että paristot on nielty tai sijoitettu jonkin kehon osan sisään, hakeudu välittömästi lääkärin hoitoon.

VAPROITUS: KUN VAIHDAT PARISTON, VAIHDA SE SAMAAN TAI VASTAAVAAN TYYPPIIN CR2032. Huomioi oikea napaisuus (+ ja –), kun vaihdat paristoja. Älä säilytä tai kuljeta akkuja niin, että metalliesineet voivat koskettaa paljaita akun napoja.

VAROITUS: VARMISTA, ETTÄ NAPPIPARISTO ON VÄNDETTU OIKEIN. Räjähdysvaara on olemassa.

• Kun vaihdat pariston, vaihda se samanlaiseen tai vastaavaan tyyppiin CR2032. Älä käytä muita kolikkokennoja tai muita virtalähteitä.
• ÄLÄ yritä ladata nappiparistoa äläkä oikosulje nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä tuleen ja aiheuttaa henkilövahinkoja.
• ÄLÄ kuumenna nappiparistoa liikaa tai heitä sitä tuleen. Kolikkokenno voi vuotaa, räjähtää, syttyä tuleen ja aiheuttaa henkilövahinkoja.
• ÄLÄ vahingoita kolikkokennoa äläkä pura kolikkokennoa. Kolikkokenno voi vuotaa, räjähtää, syttyä tuleen ja aiheuttaa henkilövahinkoja.
• ÄLÄ anna vaurioituneiden kolikkokennojen joutua kosketuksiin veden kanssa. Vuotava litium voi sekoittua veteen muodostaen vetyä, mikä voi aiheuttaa tulipalon, räjähdyksen tai henkilövamman.
• ÄLÄ hävitä nappiparistoa tavallisen kotitalousjätteen mukana. Ota yhteyttä paikalliseen jätehuoltoon laitteen/

akkujen hävittämiseksi sovellettavien paikallisten lakien ja määräysten mukaisesti.

- Poista ja hävitä tyhjennetyt kolikkokennot oikein.

Tyhjentynyt kolikkokenno voi vuotaa ja vahingoittaa tuotetta tai aiheuttaa henkilövahinkoja.

1. Käännä laitteen takana olevan paristokotelon luukun ruuvia 21 vastapäivään sen poistamiseksi. Ruuvi jää kiinni luukkuun.
2. Paina paristokotelon luukun lukitusta ja vedä sitä luukun avaamiseksi.
3. Asenna nappiparisto 22 nappipariston kotelossa olevan kaavion mukaisesti.
4. Asenna paristokotelon luukku takaisin, asenna ruuvi paikoilleen ja kiristä.

TOIMINTA

Käyttöohjeet

V. OITUS: Noudata aina turvaohjeita ja määräyksiä. V. OITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise pölynpoistolaitteesta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikea asento (Kuvat D, F)

VAROITUS: Voit vähentää vakavan henkilövahingon vadua pitämällä kädet AINA oikeassa asennossa.
VAROITUS: Voit vähentää vakavan henkilövahingon pitelemällä työkalua AINA tiukassa otteessa.

Jos laitetta käytetään erillisenä pölynpoistolaitteena, oikeaoppinen käden asento edellyttää yhden käden pitämistä lisävarusteessa.

Pölynpoistolaitteen käyttäminen (Kuvat A, E, L)

• Varmista ennen yleiskäyttöisen pölynpoistolaitteen käyttämistä, että suodatin on paikoillaan ja suodatinkotelo on tiukasti paikoillaan.
• Älä käytä vaurioituneita suodattimia. Vaihda vaurioituneet suodattimet välittömästi.

• Noudata haitallisen pölyn käsittelyä koskevia maakohtaisia soveltuvia määräyksiä/asetuksia.

• Liitä oikea lisävaruste pölynpoistolaitteen letkuun 6.

• Aseta akku 1 paikoilleen.
• Kytke pölynimuri päälle painamalla kolmiasentoinen kytkin 7 Päällä (I) -asentoon tai painamalla yhdistetyn kaukosäätimen painiketta 24 kerran. jokainen napsautus antaa pölynimurin vaihtaa tilan päälle ja pois päältä.
• Voit käyttää Wireless Tool Control™ -tilaa painamalla kolmiasentoinen kytkin asentoon Wireless Tool Control™ (a). Kun pariliitos on muodostettu, liitetyn työkalun liipaisin tai kaukosäätimen painike 24 ohjaa pölynpoistolaitetta. hUOMaUTUs: Katso kohta Pölynpoistolaitteen yhdistäminen työkaluun Wireless Tool Control™ -tilaa

käyttämällä käyttääksesi pölynpoistolaitetta Wireless Tool Control™ -työkalulla.

1. Sammuta pölynpoistolaite lopuksi painamalla kolmiasentoinen kytkin Off-asentoon (O) tai vapauttamalla Wireless Tool Control™ -työkalun liipaisin. Voit myös sammuttaa pölynimurin painamalla painiketta 24 kerran yhdistetystä kaukosäätimestä.

Pölynpoistolaitteen yhdistäminen työkaluun Wireless Tool Control™ -tilaa käyttämällä (Kuvat A, H, L)

HIOMIO: Kun pölynimuria ohjataan pariksi liitetyllä seniötyökalulla tai kaukosäätimellä, se voi käynnistyä tai pysähtyä ilman varoitusta.

DEWALT-kauko-ohjaimen tai Wireless Tool Control™ -työkalun yhdistäminen

1. Paina kolmiasentoinen kytkin 7 Wireless Tool Control™ (8-asentoon.
2. Paina ja pidä painettuna DWH161:n Wireless Tool Control™ -parilitospainiketta 8 ja paina Wireless Tool Control™ -varustetun työkalun liipaisinta tai paina kaukosäätimen painiketta 24 (kuvat L, kohta 23 *valinnainen lisävaruste) samaan aikaan.
3. LED-merkkivalo 9 palaa vakiona ilmoittaen onnistuneesta yhteydestä.
   HUOMAA: Vain yksi lähetin voidaan yhdistää DWH161-laitteeseen yhdellä kertaa. Jos laite on yhdistetty aikaisemmin, uusi yhteys korvaa aikaisemman yhteyden.

Wireless Tool Control™ -työkalun tai kauko-ohjaimen yhteyden poistaminen

• Paina ja pidä alhaalla Wireless Tool Control™ -yhdistyspainiketta 8 DWH161-laitteessa ja vedä Wireless Tool Control™ -työkalun liipaisimesta tai paina kauko-ohjaimen painiketta (Kuvat L, kohta 23 *valinnainen lisävaruste) samanaikaisesti.
• LED-merkkivalo 9 vilkkuu hitaasti ilmoittaen onnistuneesta yhteyden poistosta.

LED-MERKKIVALON TOIMINTA

Pariliitostilassa
Laitetta ei ole yhdistetty
Laitteen pariliitos onnistui

Suodattimen puhdistusmekanismi

Imuteho riippuu suodattimen kunnosta. Suodatin tulee puhdistaa säännöllisesti.

Suodattimen puhdistusmekanismi toimii pölynpoistolaitteen moottorilla ja se syöttää ilmaa suodattimen läpi. Katso käyttöohjeet osiosta Pölysäiliön tyhjentäminen.

Pölysäiliön tyhjentäminen (Kuvat I, J)

VAROITUS: Imuri sisältää terveydelle haitallisia polylukkasia. Ainoastaan ammattilaiset saavat suorittaa tyhjennyksen sekä ylläpitotoimet, pölysäiliöiden

hävitys mukaan lukien. Käytettävä asianmukaisia suojavarusteita. Imuria ei saa käyttää ilman täydellistä suodatinjärjestelmää. Muutoin olemassa on terveysvaaroja.

VAROITUS: Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

H! MIO: Ei saa pestä vedellä tai paineilmalla.

Pölysäiliö 3 tulee tyhjentää heti, kun suorituskyky on laskenut huomattavasti tai se on täysi.

1. Paina pölysäiliön vapautuspainikkeita 4 ja vedä pölysäiliö irti pölynpoistojärjestelmästä. Kun lukitusjärjestelmä on irrotettu pölynpoistojärjestelmästä, myös yläliitos irtoaa, jolloin pölysäiliö voidaan poistaa kokonaan.
2. Tyhjennä pölysäiliö 3 asettamalla se sopivan astian päälle pölyjen talteen ottamiseksi. Nosta kokoonpanon vapautussalpaa 18 ylöspäin pölysäiliön avaamiseksi, irrota säiliö kannesta. Napauta kevyesti pölysäiliötä, jotta mahdollinen kiinni jäänyt pöly poistuisi säiliöstä. Kun suodattimen kansi ja säiliö ovat tyhjiä, kiinnitä ne uudelleen varmistamalla, että kokoonpanon vapautussalpa 18 on kiinnitetty hyvin. Katso Kuva J.
3. Kiinnitä pölysäiliö uudelleen pölynpoistojärjestelmään asettamalla ensin yläliitoksen pyöristetty profiili pölynpoistojärjestelmän syvennykseen. Ohjaa pölysäiliötä alaspäin niin, että vapautuspainikkeet napsahtavat takaisin paikoilleen. Katso Kuva I.
4. Kun pölysäiliö on asennettu oikein, paina suodattimen puhdistusmekanismia 5 ja kytke pölynpoistolaite päälle. Anna järjestelmän käydä 5 sekunnin ajan ja vapauta liipaisin. Tämä tulee suorittaa aina pölysäiliön tyhjentämisen jälkeen.

Pölynpoistolaitteen kuljettaminen

VÄROITUS: Laitteen tahaton käynnistyminen voi olla vadallista. Kuljeta pölynpoistolaitetta aina ilman akkuja. Lue lisätietoa tämän ohjekirjan osiosta Akut, Kuljetus.

VAROITUS: Tarkista työkalu ja akut vahinkojen varalta kärksen jälkeen ja ennen niiden käyttämistä.

Pölynpoistolaitteen säilytys

V!OITUS:

a) Tyhjennä pölynpoistolaitteen säiliö ennen - pölynpoistolaitteen varastoimista.
b) Säilytä pölynpoistolaitetta aina ilman akkuja!
c) Säilytä työkalua ja akkuja/paristoja mahdollisimman viileässä ja kuivassa paikassa.
d) Säilytä työkalua ja akkuja paikassa, jossa ne ovat lasten ja valtuuttamattomien henkilöiden ulottumattomissa.
e) Tarkista työkalu ja akut vahinkojen varalta pitkän varastoinnin jälkeen.
f) Lue lisätietoa tämän ohjekirjan osiosta Akut, Kuljetus.

KUNNOSSAPITO

VAROITUS: Vakavan henkilövahingon vaaran valantämiseksi katkaise pölynpoistolaitteesta virta ja irrota akku ennen säätämistä tai varusteiden

irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

HUOMAA: Lapset eivät saa suorittaa puhdistusta ja käyttäjän huoltamista.

Pölysäiliön suodatinkokoonpanon vaihtaminen (Kuva I, J)

VAROITUS: Käytä tällöin hyväksyttyjä silmäsuojuksia jaähengityssuojainta.

VAROITUS: Vaihda vaurioituneet sõttimet välittömästi.

HUOMAA: Suodatin tulee vaihtaa jokaisen 350 täyden suodatinkotelon tyhjennysjakson välein.

1. Paina pölysäiliön vapautuspainikkeita 4 ja vedä pölysäiliö irti pölynpoistojärjestelmästä. Kun lukitusjärjestelmä on irrotettu pölynpoistojärjestelmästä, myös yläliitos irtoaa, jolloin pölysäiliö voidaan poistaa kokonaan.
2. Hävitä pölysäiliö 3 ja vaihda suodatinkotelo uuteen.
3. Kiinnitä pölysäiliö pölynpoistojärjestelmään. Aseta yläliitoksen pyöristetty profiili ensin pälynpoistojärjestelmän syvennykseen. Ohjaa pölysäiliötä alaspäin niin, että vapautuspainikkeet napsahtavat takaisin paikoilleen.

Voiteleminen

Tätä pölynpoistolaitetta ei tarvitse voidella.

Puhdistaminen

VAROITUS: Älä käytä suihkutusjärjestelmää, pallepesuria tai juoksevaa vettä puhdistuksen aikana.

VAROITUS: Käytä tällöin hyväksyttyjä silmäsuojuksia ja. Jängityssuojainta.

VAPROITUS: Älä käytä harjaa tai paineilmaa pölysäiliön tari suodattimen puhdistukseen.

VAROITUS: Älä koskaan puhdista muita kuin määllipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Runsaan käytön aikana pölysäiliö tukkeutuu pölystä. Katso kohta Pölysäiliön suodatinkokoonpanon vaihtaminen osiossa Huolto.

Käytä henkilösuojaimia, jotta huoltohenkilöstö tai muuta henkilöt eivät altistuisi vaaroille puhdistuksen ja huollon aikana. Puhdista huoltoalue niin, etteivät vaaralliset aineet pääse ympäristöön.

Lisävarusteet

VAROITUS: Muita kuin DEWALTin lisävarusteita ei ole tätu tämän tuotteen kanssa, joten niiden käyttäminen tämän pölynpoistolaitteen kanssa voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Varasuodatin (N703592) on saatavilla lisävarusteena lisämaksusta. Wireless Tool Control™ -kauko-ohjaus (valinnainen lisävaruste N547456).

Saat lisätietoja jälleenmyyjältäsi.

Valmis DEWALT Bluetooth® -työkalutunnistetta varten (Kuva K)

Lisävaruste

VAROITUS: Lue DEWALT Bluetooth® lyokalutunnisteen ohjekirja.

VAROITUS: Kytke pölynpoistolaite pois päältä jaanata akku ennen DEWALT Bluetooth®

-työkalutunnisteen asentamista.

VAROITUS: Käytä ainoastaan toimitettuja ruuveja LT Bluetooth®-työkalutunnisteen asentamisen tai vaihtamisen aikana. Kiristä ruuvit huolellisesti.

Pölynpoistolaitteessa on asennusreiät 19 DEWALT Bluetooth® -työkalutunnisteen (valinnainen lisävaruste DCE041) 25 asentamista varten. Käytä ainoastaan työkalun tunnisteseen kuuluvia alkuperäisiä kiinnittimiä. Tunnisteen asentaminen vaatii T15 (Torx) -terän kärjen. DEWALT-työkalutunniste on tarkoitettu ammattikäyttöön tarkoitettujen sähkötyökalujen, laitteiden ja koneiden jäljittämiseen ja paikantamiseen DEWALT Tool Connect™ -sovellusta käyttäen. Katso DEWALT-työkalutunnisteen asennusohjeet DEWALT-työkalutunnisteen ohjekirjasta.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akkuvirran tyhjentyä kokonaan ja poista se sitten pölynpoistolaitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

UNIVERSALDAMMSUGARE

DWH161

Gratulerar!
