MANUALE UTENTE METRAFLEX 300M Gossen Metrawatt

Grazie per aver scelto questo prodotto. Per motivi di sicurezza e per l'uso ottimale di questo strumento si raccomanda di leggere attentamente le presenti istruzioni operative.

Indice

1. SICUREZZA 4
2. INTRODUZIONE 6
3. SPECIFICHE TECHNICHE 7
4. USO 10
   4.1 INSTALLAZIONE DELLE BATTERIE E STATO DELLE BATTERIE 10
   4.2 ALIMENTAZIONE ESTERNA 11
   4.3 COLLEGAMENTO ALLO STRUMENTI DI MISURA 12
   4.4 COLLEGAMENTO AL CIRCUITO IN ESAME 12
   4.5 MISURA 13
5. MANUTENZIONE 14
6. GARANZIA 14
7. PRODUCT SUPPORT 15
8. SERVICIO RIPARAZIONI E RICAMBI, LABORATORIO DI TARATURA DKD E LOCAZIONE DI STRUMENTI ...... 15

1. SICUREZZA

Simboli presenti sugli strumenti:

Attenzione! Consultare il manuale!

Isolamento doppio/rinforzato

Non applicare o rimuovere lo strumento da parti ATTIVE PERICOLOSE senza mezzi di protezione supplementari.

I “mezzi di protezione addizionali” possono consistere nel mettere fuori tensione il circuito o nell'indossare indumenti di protezione adatti per il lavoro su impianti ad alta tensione.

Non smaltire il prodotto con i normali rifiuti domestici. Contattare un servizio di riciclaggio qualificato per lo smaltimento.

Conforme alle pertinenti norme europee.

La sonda amperometrica flessibile è costruita e collaudata in conformità alle norme di sicurezza IEC/EN 61010-1 / -031 /-2-032. Se lo strumento viene impiegato in conformità alla destinazione d'uso è garantita la sicurezza dell'operatore, dell'oggetto in esame e dello strumento stesso.

Prima di mettere in funzione lo strumento, leggere attentamente e integralmente il manuale d'uso. Attenersi sempre alle istruzioni e rispettare le avvertenze ivi contenute. Mettere le istruzioni per l'uso a disposizione di tutti gli addetti.

Osservare in particolare le seguenti istruzioni di sicurezza.

• Prima dell'uso, controllare sempre che l'unità elettronica, il cavo di collegamento e la testa flessibile non siano danneggiati. Non usare il prodotto se danneggiato.
• Cualquier uso indebido puede perjudicar la seguridad en el trabajo con el producto.
• Non applicare mai la sonda su conduttori nudi sotto tensione pericolosa senza aver l'apposita autorizzazione a eseguire tale lavoro e senza indossare indumenti e guanti di protezione come prescritto.
• Non applicare mai la sonda su conduttori nudi con tensioni superiori a 1000 V verso terra.
• Collegare sempre l'unità elettronica al dispositivo di visualizzazione, prima di applicare la testa di misura flessibile.
• Non sostituire le batterie mentre la testa di misura è applicata al conduttore.
• Non collegare o scollegare l'alimentatore esterno mentre la testa di misura è applicata al conduttore.
• Non collegare mai l'uscita a un altro dispositivo con tensione di modo comune, rispetto a terra, maggiore a 30 Volt.
• Se la sonda viene utilizzata in un modo diverso da quanto specificato dal produttore, può essere compromessa la protezione garantita dallo strumento.

2. INTRODUZIONE

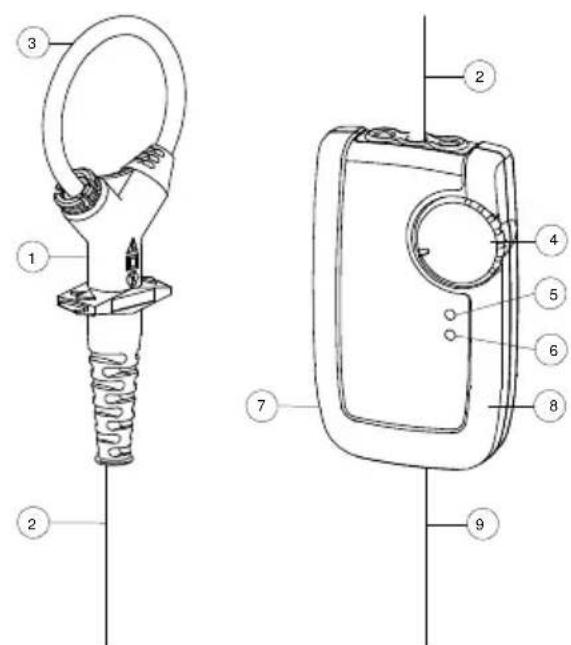

Gli strumenti METRAFLEX sono delle sonde amperometriche AC basate sul principio di Rogowski. In combinazione con una strumentazione di misura adatta (multimetri, data logger, analizzatori di potenza), le sonde possono essere utilizzate per misurare correnti fino a 300A. La testa flessibile permette di effettuare misure anche su conduttori difficilmente accessibili.

Gli strumenti forniscono una tensione di uscita AC nel campo 0...3 V (METRAFLEX 300M), proporzionale alla corrente misurata, con tre portate selezionabili.

	METRAFLEX 300M
Campi di misura 3A 30A	300A
Fattore di scala 1 10 100
Sensibilità in uscita 1 V/A	100mV/A		10mV/A
Accuratezza (45-65Hz)	±1% d.lett.. ±0,1A		±1% d.le ±0,5A
Rumore	40mArms	80mArms	400mArms
Connettore di uscita 1 coppia di connettori di sicurezza da 4mm
Alimentazione Batteri a Autonomia (tip.) esterna Connettore	2x AA MN1500 LR6 alcaline 80 ore (M'FLEX 300M)
	-
	-

Carico minimo 100kΩ per l'accuratezza specificata

Gamma di frequenza 25Hz ... 50kHz (-10%)

Errore di fase <±1° (45-65Hz)

Sensib. alla posizione ± 2,5% della lettura

Campo esterno ± 0,5% della portata con cavo >200mm (8") dalla testa

Coeff. di temperatura ± 0,15%/°K

Batteria scarica segnalato tramite LED arancione

Sovraccarico segnalato tramite LED rosso

Involucro

Materiale ARNITE, UL94 V0

Grado di protezione IP40 (Non certificato da UL)

Dimensioni 110 (lungh.) x 65 (largh.) x 23 (prof.) mm

Collegamento in uscita cavo coassiale da 0,5m dotato di 1 connettore maschio di sicurezza da 4 mm

Sonda

Lunghezza 16 cm (6 pollici), a doppio isolamento su richiesta: 22 cm (9 pollici), 31,5 cm (12 pollici)

Diametro 6 mm (0,25 pollici), nominale

Cavo di uscita 2 m (78,7 pollici), dalla testa allo strumento

Materiale Alcryn, ARNITE, SANTOPRENE

Grado di protezione IP50

Caratteristiche generali

Temp. funzionamento -20°C ... +65°C (-4°F ... +149°F)

Temp. stoccaggio -40^ +75^ ( -40^ +167^ )

Umidità funzionamento 15% ... +85% (senza condensa)

Peso 280 g

Norme di sicurezza EN 61010-1:2001

EN 61010-031:2002 +A1 :2008

EN 61010-2-032:2002

Norme EMC

Emissione EN 61326-2:2006 classe B

Immunità EN 61326-2:2006

1000 V_RMS , categoria III, 600 V_RMS , categoria IV, gradi di inquinamento 2 (testa e strumento)

30V max. tra uscita e terra

Conforme alle direttive ROHS e WEEE

Previsto per uso continuo.

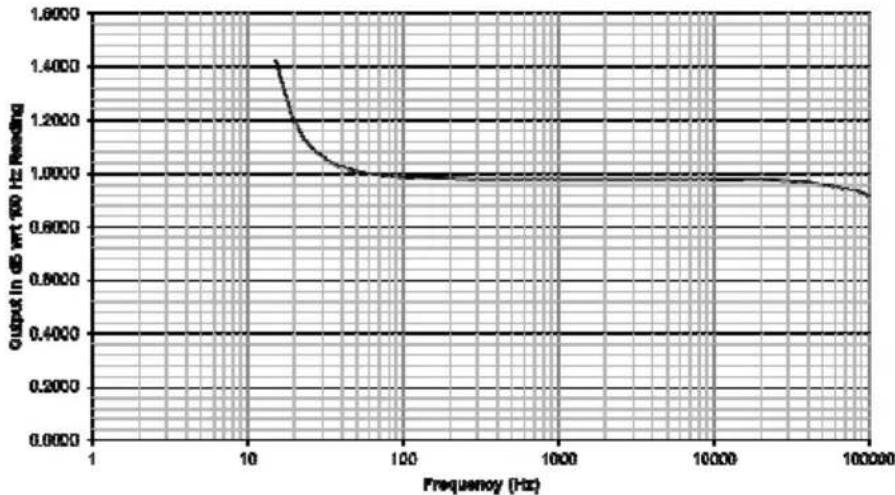

Metraflex 300M Frequency Response wrt 100 Hz Reading

Metraflex 300M Phase Response

4.1 INSTALLAZIONE DELLE BATTERIE E STATO DELLE BATTERIE

Non sostituire le batterie mentre la testa flessibile è applicata al conduttore in esame o quando l'uscita è collegata allo strumento di misura.

Non utilizzare lo strumento se il coperchio del vano batterie non è chiuso correttamente.

Gli strumenti METRAFLEX richiedono due batterie alkaline AA MN 1500 LR6 II vano batterie è accessibile dalla parte posteriore dello strumento.

Lo stato di batteria viene segnalato dal LED arancione sul frontale dello strumento. All'accensione dello strumento il LED lampeggia una volta. La durata del tempo in cui il LED resta acceso aumenta man mano che le batterie si scaricano. Il LED permanentemente acceso segnala che le batterie sono scariche e devono essere sostituite.

Quando si sospetta che le batterie siano scariche o se lampeggia il LED, procedere nel modo seguente:

1. Interrompere l'alimentazione elettrica dello strumento e dei circuiti in esame.
2. Portare il selettore dello strumento in posizione "OFF".
3. Togliere la testina flessibile dal conduttore del circuito in esame. Scollegare il cavo di uscita dall'unità di misura. Rimuovere il cavo di alimentazione esterna.
4. Svitare di 1/4 giro la vite di fissaggio finché è allineata con il simbolo di sblocco. Rimuovere il coperchio del vano batterie.
5. Inserire le nuove batterie nel portabatterie. Rispettare la corretta polarità.
6. Riposizionare il coperchio del vano batterie e riavvitare la vite di fissaggio finché è allineata con il simbolo di blocco.

Leggere attentamente le istruzioni di sicurezza prima di usare lo strumento.

METRAFLEX 300M: collegare il cavo di uscita della sonda amperometrica agli ingressi voltmetrici del multimetro (nero con GND, rosso con V) e impostarlo su V AC.

Si raccomanda fortemente di mettere fuori tensione i circuiti in esame quando si effettua il collegamento all'impianto. Se fosse necessario realizzare il collegamento con un circuito in tensione, questa operazione deve essere eseguita solo da personale qualificato e autorizzato, osservando le precauzioni di sicurezza richieste.

Non applicare mai la sonda su conduttori nudi con tensioni superiori a 1000V (CAT III) o 600V (CAT IV) verso terra.

Collegare sempre l'unità elettronica al dispositivo di misura, prima di applicare la testa di misura flessibile.

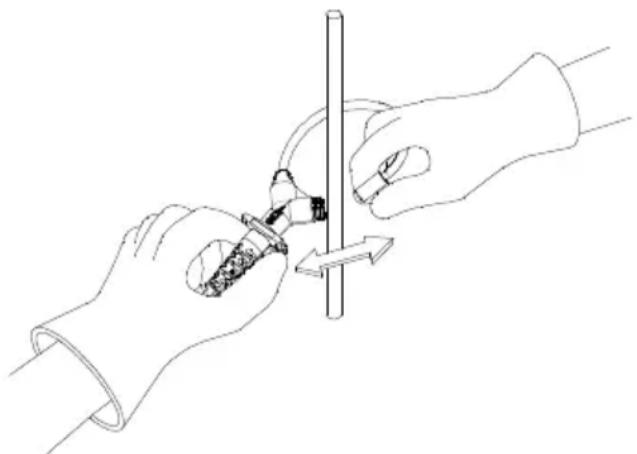

Aprire il giunto della sonda e posizionare la testa flessibile intorno al conduttore in esame.

Chiudere il giunto della sonda accertandosi che scatti percettibilmente in posizione.

L'accuratezza della misura è garantita nelle seguenti condizioni:

• Il conduttore è centrato all'interno della testa di misura flessibile.
• La testa di misura forma un cerchio perfetto.
  – Il giunto della sonda non si trova in vicinanza di altri conduttori percorsi da corrente elevata.

4.4 MISURA

Per attivare lo strumento, portare il selettore dalla posizione “off” sulla portata amperometrica richiesta. Se il valore della corrente da misurare è sconosciuto, selezionare prima la portata più alta e scendere poi gradualmente.

Il LED rosso e quello arancione potranno lampeggiare all'accensione dell'unità o al cambio del campo di misura.

Per ottenere risultati corretti, impostare sul multimetro o sull'analizzatore per ogni canale di misura il fattore di scala corrispondente alla portata selezionata; vedi tabella al punto SPECIFICHE.

Nella misura della potenza attiva si deve tener conto anche della direzione di flusso della corrente attraverso la testa di misura. Verificare la corretta polarità sull'analizzatore di potenza, in base alla rappresentazione vettoriale di tensione e corrente o tramite la polarità dei valori per potenza attiva. Questi devono essere positivi per misure di consumo.

5. MANUTENZIONE

Non usare gli strumenti METRAFLEX, se presentano danni.

Prima dell'uso, verificare sempre che l'unità elettronica, il cavo di collegamento e la sonda flessibile non siano danneggiati.

Per evitare scosse elettriche, tenere la sonda sempre pulita e libera da contaminazioni superficiali.

Per la pulizia dello strumento e della testa di misura usare alcol isopropilico.

Prima dell'uso assicurarsi che la testina flessibile, il cavo di collegamento e l'involucro dell'unità elettronica siano completamente asciutti.

6. GARANZIA

Il vostra METRAFLEX è coperto da una garanzia di due anni contro eventuali difetti di materiale o di fabbricazione, a decorrere dall data di acquisito. In caso di malfunzionamento dello strumento durante il periodo di garanzia provvederemo a nostra discrezione a ripararlo o a sostituirlo con uno nuovo o revisionato, sempreché che il malfunzionamento sia effettivamente da attribuire a un difetto di materiale o lavorazione. Per avvalersi della garanzia, è necessario spedirci lo strumento, con spese postali a carico del mittente, accompagnato da una descrizione del difetto. L'impiego di batterie o alimentatori esterni diversi da quanto specificato fa decadere la garanzia.

Le merci che l'acquirente presume siano difettose non potranno dar luogo ad alcuna richiesta di indennizzo per lesioni fisiche, perdite, danni o altre spese comunque sostenute derivanti direttamente o indirettamente da tali presunti difetti, salvo in caso di decesso o lesioni fisiche causate per colpa del venditore.

Non si specifica alcuna condizione né garanzia, espressa o implicita, relativa alla durata o all'usura dei prodotti forniti o alla loro idoneità a un determinato scopo o all'uso in condizioni specifiche, anche se tale scopo o tali condizioni siano stati resi noti al venditore.

7. PRODUCT SUPPORT

In casso di necessità contattare:

8. SERVICIO RIPARAZIONI E RICAMBI, LABORATORIO DI TARATURA DKD E LOCAZIONE DI STRUMENTI

In casso di necessità contattare:

GMC-I Service GmbH

Service Center

Questo indirizzo vale soltanto in Germania. Negli altri paesi si prega di contattare le nostre rappresentanze e filiali nazionali.
