BEDIENUNGSANLEITUNG METRAFLEX 300M Gossen Metrawatt
Bezeichnung Artikelnr.
METRAFLEX 300M Flexibler AC-Stromsensor 3/30/300A Z207M
16 cm (6"), Batterieversorgung
Andere Messkopflängen sind auf Anfrage verfügbar.
Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie, die Bedienungsanleitung sorgfältig zu lesen.
Inhaltsverzeichnis
1 SICHERHEITSHINWEISE 4
2 EINLEITUNG 6
3 TECHNISCHE DATEN 7
4 INBETRIEBNAHME 10
4.1 BATTERIEN EINLEGEN UND BATTERIESTATUS 10
4.2 ANSCHLIESSEN AN DAS MESSGERÄT 11
4.3 ANSCHLIESSEN AN DEN ZU MESSENDEN STROMKREIS 12
4.4 MESSUNG 13
5 WARTUNG 14
6 GARANTIE 14
7 PRODUKTSUPPORT 15
8 REPARATUR- UND ERSATZTEILSERVICE DKD-
KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE 15
1 SICHERHEITSHINWEISE
Die folgenden Symbole befinden sich auf den Produkten:

Achtung! Bedienungsanleitung beachten

Doppelte/Verstärkte Isolierung

Anbringen oder Entfernen des Produktes am/vom zu messenden Stromleiter nur mit zusätzlichen Schutzvorkehrungen.
"Zusätzliche Schutzvorkehrungen" können sein:
- Stromkreis spannungsfrei schalten
- Tragen von Schutzkleidung, die für Arbeiten an berührungsgefährlicher Spannung geeignet ist

Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE.

Erfüllt die Anforderungen der geltenden europäischen Richtlinien
Der flexible Stromwandler ist entsprechend den Sicherheitsbestimmungen IEC/EN 61010-1 / -031 /-2-032 gebaut und geprüft. Bei bestimmungs-gemäßer Verwendung ist die Sicherheit von Anwender, Gerät und Prüfling gewährleistet.
Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. Beachten und befolgen Sie diese in allen Punkten. Machen Sie die Bedienungsanleitung allen Anwendern zugänglich.

Beachten Sie insbesondere folgende Sicherheitshinweise:
- Überprüfen Sie vor jedem Gebrauch das Elektronikgehäuse, die Kabel und den flexiblen Messkopf auf Beschädigung. Verwenden Sie dieses Produkt nicht, wenn es beschädigt ist.
- Dieses Produkt darf nur von qualifiziertem Personal verwendet werden, unter Einhaltung geeigneter Schutzvorkehrungen.
- Legen Sie den Messkopf niemals um blanke Leiter mit gefährlichen Spannungen, ohne die entsprechende Berechtigung zu Arbeiten unter Spannung zu besitzen und ohne vorher die notwendige persönliche Schutzausrüstung (Schutzbrille und Isolierhandschuhe etc.) angelegt zu haben.
- Benutzen Sie den Stromwandler niemals an blanken Leitern, die ein Potential von mehr als 1000 V gegenüber Erde aufweisen.
- Verbinden Sie immer zuerst die Elektronik mit dem Messgerät, bevor Sie den flexiblen Messkopf anbringen.
- Tauschen Sie niemals die Batterien, während der Messkopf sich am Stromleiter befindet.
- Stecken Sie niemals die externe Stromversorgung ein oder entfernen Sie diese, solange sich der Messkopf am Stromleiter befindet.
- Schließen Sie niemals den Ausgang der Elektronik an ein Messgerät mit einer Gleichtaktspannung gegen Erde von größer als 30 Volt.
- Falls der Stromsensor in einer anderen Weise, als vom Hersteller beschrieben, eingesetzt wird, könnte der durch das Gerät vorgesehene Schutz beeinträchtigt werden.
2 EINLEITUNG
Die METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 300 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Multimeter, Datenlogger, Netzanalysator usw.) angeschlossen werden. Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen.
Der Stromsensor liefert ein AC-Spannungsausgangssignal von 0...3V (METRAFLEX 300M), das dem direkten Abbild des gemessenen Stroms entspricht. Dieser kann in drei einstellbaren Messbereichen abgebildet werden.

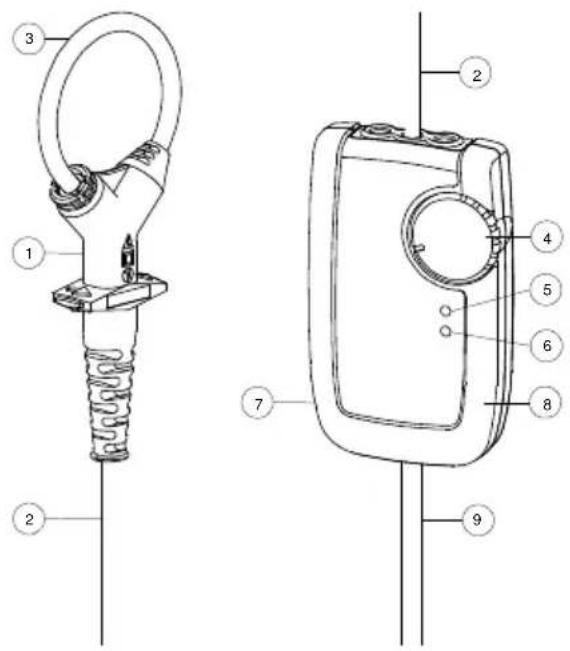

- Messkopfverschluss
- Verbindungskabel
- Flexibler Messkopf
- Drehrad Einschalten / Messbereichswahl
- ROTE LED – Überstromanzeige
- ORANGE LED – Niedriger Batteriestand
- Eingang externe Stromversorgung
- Elektronikgehäuse
- Ausgangskabel
3 TECHNISCHE DATEN
| METRAFLEX 300M | |||
| Messbereiche 3A 30A 300A | |||
| Skalierungsfaktor 1 10 100 | |||
| Ausgangsempfindlichkeit | 1V/A 100mV/A | 10mV/A | |
| Genauigkeit (45-65Hz) ±1% v.Mw. ±0,1A | ±1% v.Mv ±0,5A | ||
| Rauschen 40 mAeff | 80 mAeff | 400 mAeff | |
| Ausgangsanschluss 1 Paar 4mm- Sicherheitsstecker | |||
| Stromversorgung Batterie Batterielebensdauer extern Anschluss | 2x AA MN1500 LR6 Alkaline 80 h (M'FLEX 300M) | ||
| - | |||
| - | |||
Ausgangsbelastung ≥100 kΩ für angegebene Genauigkeit
Frequenzbereich 25 Hz bis 50 kHz (-10% Dämpfung)
Phasenwinkelfehler <±1° (45-65 Hz)
Leiterlageeinfluss ±2,5% vom Messwert
Externe Felder ±0,5% vom Messbereich bei Abstand >200mm (8") vom Messkopf
Temperatur-Koeffizient ±0,15% v. Mw./°K
Niedriger Batteriestatus Angezeigt durch orange LED
Überstrom Angezeigt durch rote LED
Gehäuse
Material ARNITE, UL94 V0
Schutzgrad IP40
Abmessungen 110 (H) x 65 (B) x 23 (T) mm
Ausgangsanschlüsse 0,5 m Koaxialkabel abgeschlossen mit 4mm-Sicherheitsstecker
Messkopf
Messkopflänge 16 cm (6"), doppelt isoliert auf Anfrage: 22 cm (9"), 31,5 cm (12")
Messkopfquerschnitt 6 mm (0,25")
Verbindungskabel 2 m (78.7"), Messkopf zum Gehäuse
Material Alcryn, ARNITE, SANTOPRENE
Schutzgrad IP50
Allgemeine Angaben
Betriebstemperatur -20°C bis +65°C (-4°F bis +149°F)
Lagertemperatur -40°C bis +75°C (-40°F bis +167°F)
Luftfeuchte 15% bis 85% (nicht kondensierend)
Gewicht 280 g
Sicherheitsnormen EN 61010-1:2001
EN 61010-031:2002 +A1 :2008
EN 61010-2-032:2002
EMV-Normen
Störaussendung EN 61326-2:2006 Klasse B
Störfestigkeit EN 61326-2:2006
1000 V eff. , Kategorie III, 600 V eff. , Kategorie IV, Verschmutzungsgrad 2
(Messkopf und Gehäuse)
30V maximal zwischen Ausgang und Erde
ROHS und WEEE konform
Ausgelegt für Dauerbetrieb

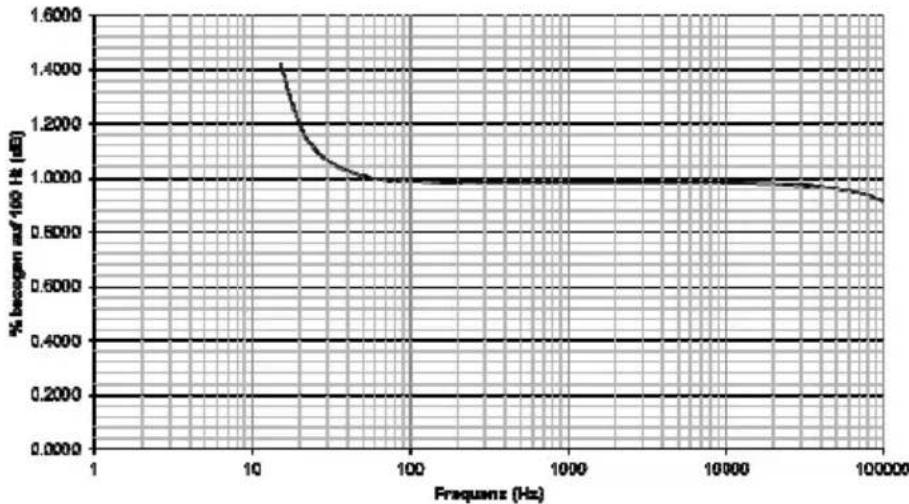

Metraflex 300M Frequenzgang relativ zu 100 Hz

line
| Frequnz (Hz) | % beogen auf 100 Hz (dB) | | ------------ | ------------------------ | | 1 | 1.4 | | 10 | 1.0 | | 100 | 1.0 | | 1000 | 1.0 | | 10000 | 1.0 | | 100000 | 0.9 |Metraflex 300M Phesengang

line

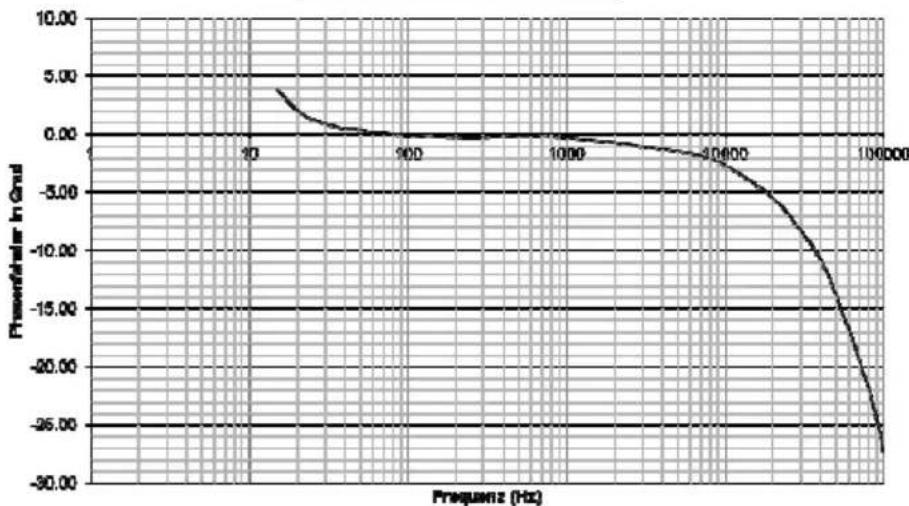

| Frequency (Hz) | Power in Grid | | -------------- | ------------- | | 10 | 5.00 | | 900 | 0.00 | | 1000 | -5.00 | | 40000 | -15.00 | | 100000 | -25.00 |Metraflex 300M I * f Derating-Kurve

line

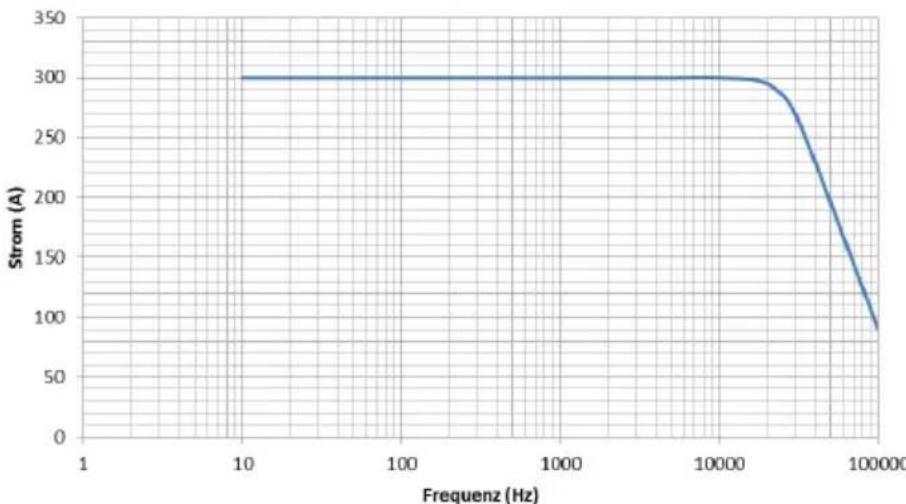

| Freqenz (Hz) | Strom (A) | | ------------ | --------- | | 1 | 300 | | 10 | 300 | | 100 | 300 | | 1000 | 300 | | 10000 | 300 | | 100000 | 90 |4 INBETRIEBNAHME
4.1 BATTERIEN EINLEGEN UND BATTERIESTATUS

die Batterien austauschen, während sich der flexible Messkopf am stromführenden Leiter befindet oder der Ausgang mit einem Messgerät verbunden ist.
Niemals das Gerät ohne Batteriefachdeckel verwenden.
Die METRAFLEX benötigen zum Betrieb zwei AA MN1500 LR6 Alkali-Batterien. Das Batteriefach ist über die Rückseite des Elektronikgehäuses zugänglich.
Der Zustand der Batterie wird über eine orange LED auf der Vorderseite des Elektronikgehäuses angezeigt. Diese LED blinkt einmal beim Einschalten. Die Leuchtdauer der LED verlängert sich bei abnehmender Batterielebensdauer. Ein durchgehendes Leuchten der LED weist auf einen niedrigen Batteriestand hin und die Batterien müssen ausgetauscht werden.
Falls Sie vermuten, dass eine Batterie leer ist oder die orange LED blinkt, sollten Sie wie folgt vorgehen:
- Schalten Sie alle Stromversorgungen zum Gerät und zum Messkreis ab.
- Stellen Sie das Drehrad auf die Position "OFF" (Aus).
- Entfernen Sie den flexiblen Messkopf vom Stromleiter Ihres Messkreises. Entfernen Sie den Ausgangsanschluss vom Messgerät. Entfernen Sie ggf. das Kabel der externen Stromversorgung.
- Drehen Sie die Batteriefachverriegelung (1/4 Umdrehung) bis diese auf das Symbol „unverriegelt“ zeigt. Der Batteriefachdeckel kann nun entfernt werden.
- Legen Sie die neuen Batterien in die dafür vorgesehene Halterung. Achten Sie hierbei auf die korrekte Polarität.
- Setzen Sie den Batteriefachdeckel wieder ein und drehen Sie die Verriegelung bis diese auf das Symbol „verriegelt“ zeigt.
4.2 ANSCHLIESSEN AN DAS MESSGERÄT

Lesen Sie die Sicherheitshinweise in dieser Anleitung, bevor Sie dieses Produkt verwenden.
METRAFLEX 300M: Stecken Sie das Ausgangskabel der Elektronik an den Spannungsmesseingang des Multimeters (schwarz an GND, rot an V) und schalten Sie dieses auf V AC.
4.3 ANSCHLIESSEN AN DEN ZU MESSENDEN STROMKREIS

Es wird dringend empfohlen, zum Anschließen des Messkopfes den Messstromkreis spannungsfrei zu schalten. Falls dies nicht möglich ist, darf der Anschluss nur von entsprechend qualifiziertem und berechtigtem Personal unter Einhaltung geeigneter Schutzvorkehrungen durchgeführt werden.

Benutzen Sie den Stromwandler niemals an blanken Leitern, die ein Potential von mehr als 1000 V (CAT III) bzw. 600 V (CAT IV) gegenüber Erde aufweisen.

Verbinden Sie immer zuerst die Elektronik mit dem Messgerät, bevor Sie den flexiblen Messkopf anbringen.

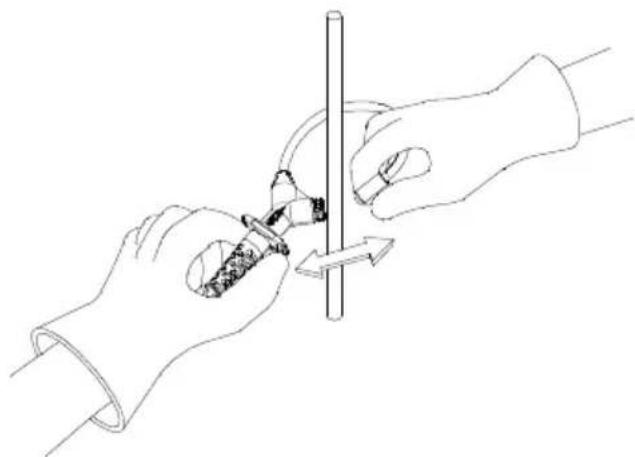

Öffnen Sie den Schließmechanismus und legen Sie die Mess-schleife um den Leiter mit dem zu messenden Strom.
Schließen Sie die Steckverbindung, so dass diese sichtbar/hörbar einrastet.

Unter den folgenden Bedingungen ist eine möglichst genaue Messung gewährleistet:
– der Leiter liegt mittig in der Messschleife
– die Messschleife hat eine kreisrunde Form.
– der Verschluss befindet sich nicht in der Nähe benachbarter Stromleiter.
4.4 MESSUNG
Um das Gerät einzuschalten, stellen Sie den Drehschalter von der Stellung "OFF" (Aus) auf den gewünschten Messbereich. Falls der Wert des zu messenden Stromes nicht bekannt ist, wählen Sie zuerst den größten Messbereich und reduzieren ihn dann entsprechend.
Beim Einschalten und bei der Messbereichswahl können die rote und orange LED kurz aufleuchten.
Zur Erlangung korrekter Messergebnisse stellen Sie am Messgerät den Skalierungsfaktor für den jeweiligen Messkanal entsprechend dem gewählten Messbereich ein; siehe Tabelle unter TECHNISCHE DATEN.
Bei der Messung von Leistung ist außerdem auf die Durchflussrichtung des Stromes durch den Messkopf zu achten. Prüfen Sie die korrekte Polarität bei den Netzanalysatoren anhand der Vektordarstellung von Spannung und Strom oder anhand der Polarität der Wirkleistungsmesswerte. Diese müssen bei Verbrauchermessungen positiv sein.
5 WARTUNG
Verwenden Sie die METRAFLEX nicht, falls diese beschädigt sind.

Untersuchen Sie vor dem Einsatz immer das Elektronikgehäuse, das Verbindungskabel und den flexiblen Messkopf auf Beschädigungen.
Zur Vermeidung von elektrischem Schlag halten Sie die METRAFLEX sauber und frei von Verschmutzung der Oberfläche.
Verwenden Sie Isopropyl-Alkohol, um das Elektronikgehäuse und den Messkopf zu reinigen.
Stellen Sie sicher, dass vor Verwendung der flexible Messkopf, das Verbindungskabel und das Elektronikgehäuse trocken sind.
6 GARANTIE
Der Garantiezeitraum für Ihre METRAFLEX beträgt zwei Jahre ab dem Kaufdatum gegen Material- oder Produktionsfehler. Fällt Ihr Gerät während der Garantiezeit aus, werden wir es nach unserer Wahl reparieren oder durch ein neues oder überarbeitetes Gerät ersetzen, sofern wir uns überzeugt haben, dass der Ausfall auf defektes Material oder mangelhafte Verarbeitung zurückzuführen ist. Damit im Rahmen der Garantiebedingungen ein Anspruch erhoben werden kann, sollte das Gerät kostenfrei übersandt und eine Fehlerbeschreibung beigelegt werden. Die Garantie erlischt, falls andere Batterien oder externe Stromversorgungen als spezifiziert, verwendet wurden.
Waren, die nach Angabe des Käufers Mängel aufweisen, können nicht Gegenstand eines Anspruchs wegen Folgeschäden, Verlust, Beschädigung oder Verursachung von Kosten gleich welcher Art sein, gleich ob sich der Anspruch direkt oder indirekt aus den angegebenen Mängeln ergibt. Ausgenommen wird der Fall, dass aufgrund von Nachlässigkeit des Verkäufers, Todesfälle oder Verletzungen von Personen eintreten.
Hinsichtlich Lebensdauer oder Verschleiß der gelieferten Ware besteht keine Vereinbarung und keine Garantie. Es wird auch keine Haftung dafür übernommen, dass sich die Ware für einen bestimmten Zweck oder zur Verwendung unter spezifischen Bedingungen eignet.
7 PRODUKTSUPPORT
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon: D 0900 1 8602-0
A/CH +49 911 8602-0
Fax: +49 911 8602-709
E-mail: support@gossenmetrawatt.com
8 REPARATUR- UND ERSATZTEILSERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Thomas-Mann-Straße 20
Telefon: +49 911 817718-0
Fax: +49 911 817718-253
E-mail: service@gossenmetrawatt.com
Diese Anschrift gilt nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
