BEDIENUNGSANLEITUNG METRAOHM 413 Gossen Metrawatt

GMC-I Messtechnik GmbH

Südwestpark 15

90449 Nurnberg

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.gossenmetrawatt.com

M413_BA_07-2015

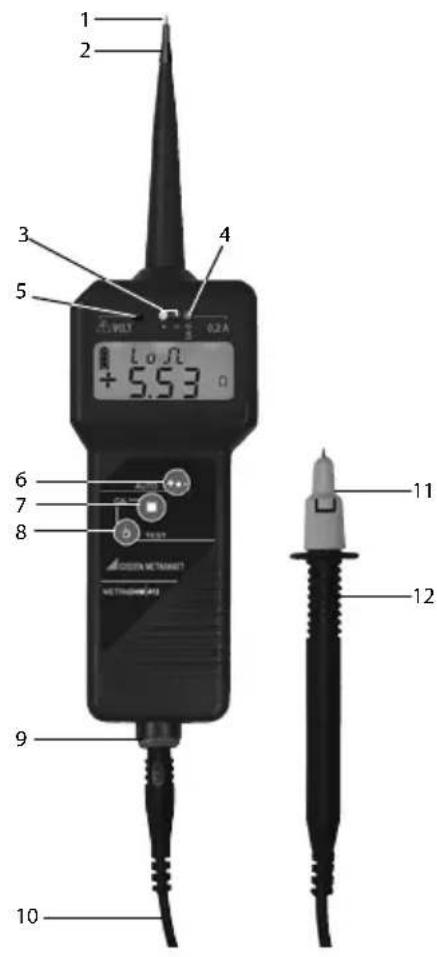

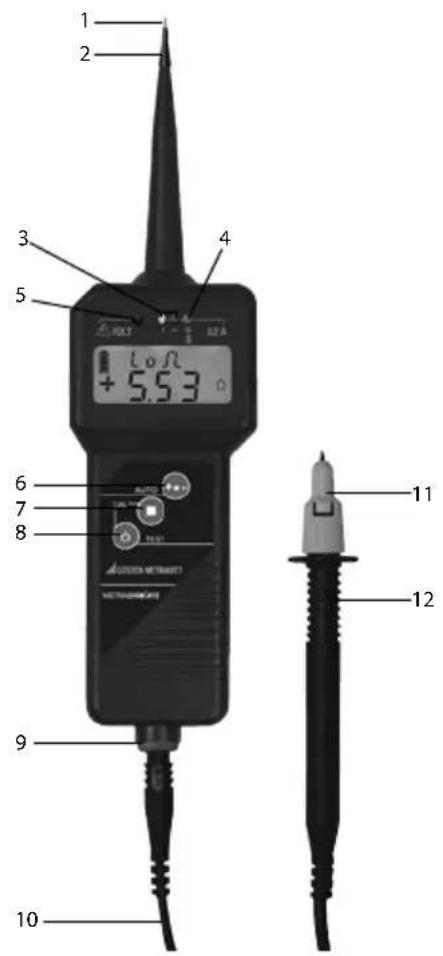

Prüfelektrode

2 Elektrodenschutz

LEDs +/- für Anzeige der Polarität

ED fur Lo- Modus, Messstrom 200 mA

LED Volt warnt vor Fremdspannung

6 Taster +Polaritatswechsel,

Messwerte abrufen, Betriebsart

Taster Mes

n,Nullabgleich

Baster Ein

s, Eigentest, Nullabgleich

Buchse für Messleitung

10 Messleitung

19 Sicherheitskappe mit Schnappverschluss

12rufspitze der Messleitung

Symbole auf dem Gerät

Achtung! Bedienungsanleitung beachten!

Ex-Kennzeichnung:

Zugelassen fur Ex-Bereiche nach ATEX (DIN IEC 60079-0 und DIN IEC 60079-11)

EG-Konformitätskennzeichnung

Dieses Gerät muss gemäß den geltenden Richtlinien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden.

Bei Fragen zur Altgeräte-Rücknahmewenden Sie sichitte an [e-mail].

1. Anwendung

Der METRAOHM 413 ist ein digital anzeigendes Niederohm-Messgerät zur gefahrlosen Überprüfung von Leitungswiderständen von 10m bis 2000k Der METRAOHM 413 darf nur in Elektroanlagen mit Nennspannungen bis 400V eingesetzt werden. Mit ihm konnen Sie Schutzleiter-, Erdungs- und Potentialausgleichs- sowie Abschirm- und Blitzschutzanlagen schnell und sicher überprüfen. Zuverlassice Messergebnisse werden durch den Messstrom von 200mA und die automatische Welterfassung erreicht.

Mit Hilfe beliebiger Messleitungen werden Widerstande zwischen einem Bezugserder (z.B. Potentialausgleichs-Schiene) und den Prüfstellen gemessen.

1.1 Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Hierzu sind besonderss die Sicherheitshinweise und die technischen Daten mit den Umgebungsbedingungen zu beachten. Eine andere Verwendung ist unzulässig und kann zu Unfallen oder Zerstörung des Gerätes führen.

These fuhren zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche.

2. Sicherheitshinweise

Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicherheit bietet.

Es entspricht den Bestimmungen EN/IEC 61557-1+4 (VDE 0413 Teil 1+4) und EN/IEC 61010.

Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerländlich, dass Sie diese Bedienungsanleitung vor der ersten Verwendung vollständiglesen.

Bei dem Einsatz Ihres Gerätes ist diese Anleitung in allen Punkten sorgfältig zu befolgen.

Bitte beachten Sie folgende Sicherheitsvorkeh-rungen:

Der METRAOHM 413 darf nur in Stromnetzen mit Betriebsspannungen bis maximal 400V eingesetzt werden.
Nur mit der auf der Prüfspitze der Messleitung aufgesteckten Sicherheitskappe)duren Sie nach DIN-EN 61010-031 in einer Umgebung nach Messkategorie III messen.
Widerstandsmessungen dürfen nur an spannungsfreien Anlageteilen durchgeführt werden.

Verwenden Sie berührungsisolierte Stecker (IP 2 x mit Kragen) für die Buchse des METRAOHM 413, wenn Sie an Messstellen prufen, an denen Spannungen vorkommen können.
Bei Anlagen des eingeschalteten Gerätes an eine Spannung über ca. 15 V erfolgt ein akustisches und optisches Warnsignal (siehe 4.5).

In thisem Fall ist das Messobjekt erst spannungsfrei zu schalten, bevor Widerstandsmessungen durchgefuhrt werden.

Unbefugte durrefden den Erdungsprufer nicht zerlegen.

Vor Verwendung des Gerätes ist das Gehäuse und die Messleitung auf Beschädigungen zu überprüfen. Wenn Beschädigungen zu erkennen sind, darf der METRAOHM 413 nicht mehr verwendet werden. Bei starker Verschmutzung ist das Gerät vor der Verwendung zu saubern.
Die Lagerung des METRAOHM 413 muss in trockener und sauberer Umgebung erfolgen.

3. Inbetriebnahme

3.1 Batterie

In ihr Gerät haben wir bereits eine 9 V-Batterie IEC 6LR61 oder IEC 6LF22 eingesetzt. Es ist betriebsbereit. Beachten Sie vor der ersten Inbetriebnahme oder nach längerer Lagerung Ihres Gerätes den Abschnitt 5.

3.2 Prüfen von Anzeige und Funktion (Eigentest)

Schritt 1 - Test der Anzeige

Die Prüflektroden dürfen sich bei Schritt 1 des Eigentests NICT berühren.

Drücken Sie den Taster und halten Sie diesen gedrückt. Auf dem Display leuchten alle Segmente, zusätzlich leuchten 4 LEDs sowie der Summer ertont. Lassen Sie den Taster los wird „+Rdy" auf dem Display angezeigt.

Die Anzeige n + Rdy"bedeutMessbereitschaft. Hinweis:Erscheint "FUSE Err" nach richtig durchge- fulhrtem Schritt 1 des Eigentests,ist die Sicherung defekt (siehe 7).Wird während der Standby-Anzeige n + Rdy"ein Ieeres Batteriesymbol angezeigt, musd die Batterie ersetzt werden (siehe 5.).

Schalten Sie den Prüfer durch den Taster wieder aus.

Schnitt 2 - Überprüfen der Leitung/Funktion

Verbinden Sie die Messleitungen mit der Gerätebuchse und schreiben Sie sie mit der Prüfelektrode kurz.
Drücken Sie den Taster und danach gleichzeitig den Taster. Der Nullabgleich wird durchgeführt. Im Display erscheint die Anzeige „CAL". Nach Ablauf der Zeit wird der Wert „0,00 ... 0,04 Ω" auf dem Display angezeigt. Hierdurch wird die Gesamtfunktion des Gerätes überprüft.

Achtung!

Fällt eine Anzeige auch nur teilweise aus (Schritt 1) oder wird keine Funktionsbereitschaft (Schritt 2) angezeigt,arf der Erdungsprüfer nicht mehr verwendet werden!

4. Messen und Prufen

4.1 Allgemeines

Tasterfunktionen:

(Ausschalten, Eigentest (3.)

abgleich (4.3)

sen (4.4)

abgleich (4.3)

ritatswechsel (4.4.1)

matikmodus (4.4.2)

Messwerte abrufen (4.4.2)

4.2 Messaufbau

Zwischen dem Bezugsder (z.B. Potentialausgleichs-Schiene oder Betriebsder) und dem METRAOHM 413 kann jeder beliebige Messleit (bis etwa 3,5 ) verwendet werden, die sich na Abschnitt 4.3 abgleichen lasst.

Es konnen Messstellen erreicht werden, die über 100m vom Bezugsderer entwickelt sind.

In Umgebungen mit starken Feld-Einflüssen sollen die Leitung vollig abgewickelt sein, damit induktive Einflüsse vermieden werden.

Klemmen Sie die Messleitung gut leitend an den Bezugserder (evtl. Korrosion beseitigen).

Stecken Sie das freiende Ende der Messleitung in die Buchse des METRAOHM 413 Bei Verwendung der Abrollhaspel muss die mitgelieferte kurze Messleitung in die Buchse der Haspel gesteckt weden.

Nur mit der auf der

Prüfspitze der Messleitung aufgeleckten Sicherheitskappe)durfen Sie nach

DIN EN 61010-031 in einer Umgebung nach Messkategorie III messen.

Die Sicherheitskappe kann (z. B. für Verwendung in 4 mm Buchsen) entfernt werden indem Sie den Schnappverschluss mit einem spitzen Gegenstand ausheben.

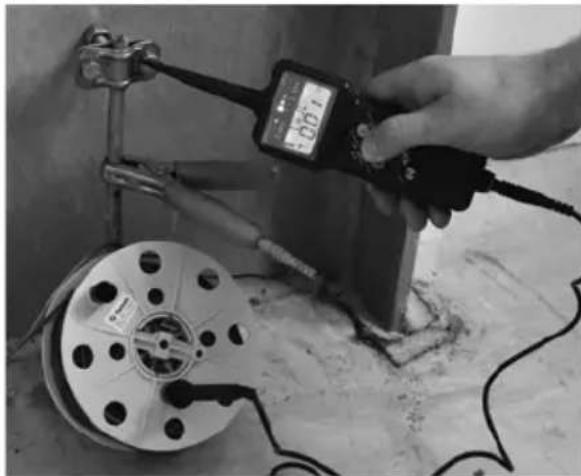

4.3 Nullabgleich

Vor jeder Mess-Serie mussen Sie den METRAOHM 413 zusammen mit der Messleitung (siehe Messaufbau 4.2) abgleichen. Dies ist auch dann erforderlich, wenn dieselbe Messleitung nach einiger Zeit wiederverwendet wird, um Temperaturänderungen zu berücksichtigten. Der Abgleich erfolgt automatisch für alle Messbereiche mit 1 A ... 200mA .

Das Gerät muss für den Abgleich ausgeschaltet sein.

Setzen Sie die Prüfelektrode mit sicheren Kontakt auf den Bezugserder.
Drücken Sie den Taster und gleichzeitig den Taster. Der Nullabgleich wird durchgeführt. Im Display erscheint die Anzeige „CAL". Nach Ablauf der Zeit wird der Wert „0,00 ... 0,04 Ω" auf dem Display angezeigt.

Achtung!

Halten Sie den Kontakt solange, "CAL" im Display erscheint und die Zeit abläuft.

Wenn die Meldung „Err“ entscheid, ist der Nullabgleich misslungen und muss wiederholt werden. Dies kann auftreten, wenn die Prüfspitze beim Abgleich abrutscht oder die Messleitung zu hochohmig ist (>3,5) .

Führn Sie zur Kontrolle die erste Messung (siehe 4.4) immer direkt am Bezugserder durch. Das Ergebnis solle fur beiden Polaritäten < 0.04 sein.

Hinweis: Lange aufgerollte Leitungen konnen Fehlmessungen durch Induktivitäten verursachen. Der Wunderstand der Messleitung bleibt gespeichert, bis ein neuer Nullabgleichstattfindet. Der Wert wird nicht gelöscht wenn das Gerä ausgeschaltet oder die Batterie gewechselt wird.

4.4 Messen

Achtung!

Das Messobjekt muss spannungsfrei sein!

Der Taster darf erst nach Kontaktieren der Messstelle betätig werden, wenn diese Spannungsfrei ist (siehe 4.5). Andernfalls kann das Gerät Schadennehmen.

Messstelle von evtl. Korrosion oder Farbesaubern.
Gerät mit Taster inschalten (Anzeige der Messbereitschaft: _n + Rdy" und grüne LED).
Messspitze möglichst senkrecht mit Sicherem Kontakt aufsetzen.

Wenn die rote LED blinkt und ein akustisches Signal ertont, ist eine Fremdspannung vorhanden! Die Prüfung muss an dieser Messstelle abgebrochen werden (siehe 4.5).

Kurze Warnsignale können durch induktive Spannungen oder statice Aufladungen verursacht werden und beeinflussen die Messung nicht.

Hinweis: Die Stromflussrichtung wird durch n + oder n - im Display angezeigt. Das angezeigte Vorzeichen gilt für die Geräteprüfungspitze.

4.4.1 Standardmessung 0 - 2 MΩ

Prüfungen mit 200 mA nach VDE 0413 Teil 4 können nur bei Widerständen kleiner 10 Ω durchgeführt werden und müssen mit manuellem Polwechsel erfolgen.

Taster kurz drucken, um die Messung auszu-losen. Bei Messwerten < 10 wechselt der METRAOHM 413 automatisch in den Lo- Modus und misst mit einem Messstrom von 200mA (Prüfung nach VDE 0413 Teil 4). In der Anzeige erscheint "Lo- und die rechte LED signalisiert kurz den 200mA -Messstrom. Befindet sich der Messwert außerhalb des Messbereichs (>1999k) wird "OL" (Overflow) angezeigt. Das Messergebnis wird ca. 3 s lang angezeigt, danach wechselt die Anzeige auf ^ + Rdy^
Polaritatswechsel:

Nach erfolgter Messung mit positiver Polung (s.o.) Taster +/- betätigen (Anzeige der Mossbereitschaft mit anderer Polung: "Rdy" und grüne LED). Messung mit negativer Polung in gleicher Weise durchführten.

Falls die Werte stark voneinander abweichen, liegen voraussichtlich galvanische Spannungen an. Beide Messungen müssen wiederholt werden. Wenn die Wiederholungsmessungen zuählich unterschiedlichen Werten führen, ist der Mittelwert zwischen + und - anzunehmen.

4.4.2 Automatikmessung 0 - 10 Ω

Prüfungen mit der Automatikmessung entsprechenden Forderung nach VDE 0413 Teil 4. Die Automatikmessung ist nur für Messungen von Widerständen bis 10 möglich und wird immer mit einem Messstrom von 200mA durchgeführt.

Taster+gedruckht halten bis die POL + / - LEDs kurz aufleuchten und "AuTo"im Display angezeigt wird.Der Automatikmodus ist bereit.
Taster kurz drücken, um die Automatikmessung zu starten.

Der Polwechsel wird automatisch durchgeführt.

Nach der Messung wird durch Betätigten des Tasters (+L) der gemessene Widersstandswert mit +Polarität und -Polarität angezeigt.

Beide Messergebnisse werden bis zu einer erneuten Messung gespeichert. Um eine weitere Messung durchzufahren, betätigten Sie kurz den Taster.

Um zur Standardmessung zusückzukehren drücken Sie den Taster bis die POL +/- LEDs kurz aufleuchten und „AuTo" im Display erlischt.

Fehler:

Wenn kein Messergebnis erzielt wird, konnte eine Auswertung durch folgenden Fehler verursacht sein:

Abrutschen der Prüfspitze
stark schwankende Impedanzen
Werte liegen außerhalb des Messbereichs

Die Messung muss wiederholt werden. Falls weitere Messungen keine eindeutigen Ergebnisse liefern, führen Sie mehrere Standardmessungen mit beiden Polaritäten durch (siehe 4.4.1) und beurteilen Sie die Messwerte.

4.5 Fremdspannungen

Wird der eingeschaltete METRAOHM 413 an eine Spannung (15 bis 400 V) angelegt, werden Sie durch die blinkende rote Leuchtdiode und einen Signatton gewarnt. Gleichzeitig wird die Spannungshöhe im Display angezeigt.
In dieser Fallarfarkne Messung durchgefuhrt werden.

Achtung!

Der Taster ① darf erst nach Kontaktieren der Messstelle betätigter werden, wenn diese spannungsfrei ist. Andernfalls kann das Gerät Schaden gehen.

Der METRAOHM 413 ist bis 400V durch Halbleiter geschützt. Bei hohenen Spannungen spricht eine Sicherung an, die nur vom Hersteller ausgetaucht werden kann. Die Sicherung wird beim Eigentest des Gerätes automatisch überprüft (siehe 3.2).

5. Batterie

5.1 Batterieanzeige

Der aktuelle Zustand der Batterie wird über folgende Symbole im Display angezeigt:

Hinweis: Wenn das leere Batteriesymbol blinkt, sind keine Messungen mehr möglich. Die Batterie muss vor neuen Messungen gewechselt werden.

5.2 Batteriewechsel

Die Batterie scarf nur außerhalb von Ex-Bereichen gewechselt werden.

Zum Batteriewechsel muss der rückseite Deckel abgeschraubt werden.

Es dürfen nur folgende Batterien eingesetzt werden:

METRAOHM413:9V-BlockIEC6LR61/ 6LF22/6LP3146(Alkali

Mangan) beliebiger Hersteller

Die Stecker, Buchsen und Kontakte sind sauber zu halten und bei Bedarf zu reinigen.

Überzeugen Sie sich regelmäßig davon, dass die Batterie nicht ausgelaufen ist. Bei ausgelaufener Batterie müssen Sie das Elektrolyt vollständig entfernen und eine neue Batterie einsetzen.
Bei längerer Lagerung ist der METRAOHM 413 ohne Batterie an einem trockenen und sauberen Ort bei Temperatures von -10^ bis +70^ zu verwahren.

Hinweis: Das Messgerät enthalt im Auslieferungs-zustand eine Batterie. These Batteries ist nicht dazu bestimmt wieder aufgeladen zu werden. Der Versuch kann Sach- und Personenschäden nach sichziehen. Die Batterie darft nicht geöffnet werden. Die Batterien müssen fachgerecht entsorgt werden.itte geben Sie die Batterien im Handel oder an denRecyclinghofen der Kommunen ab.Die Rückgabe ist unentgeltlich und gesetzlich vorschreiben.

6.Wartung

6.1 Allgemeine Informationen

Der METRAOHM 413 ist bis auf die Energiequelle wartungsfrei (siehe 5.). Dennoch ist folgenden für den sicheren Betrieb zu beachten: Bewahren Sie ihren METRAOHM 413 stets in trockenem und sauberem Zustand auf.

Das Gehäuse konnen Sie mit einem mit Isopropanol (Alkohol) oder Seifenwasser befeuchteten Tuch reiigen, nicht mit Aceton oder ähnliche Lösungsmitteln.

6.2 Wiederholungsprüfung

Wir empfehlen eine Wiederholungsprüfung

spätestens alle 6 Jahre.

Je nach Einsatzbedingungen und Häufigkeit der Benutzung kann eine frühere Prüfung vom Anwender festgelegt werden.

Wird der METRAOHM 413 als Prüfmittel eingesetzt, beachten Sie gesonderte Wiederholungsprüffristen. Die Seriennummer mit Herstelldatum

(WWWJNN=Woche Jahr Nummer) ist auf der Rückseite des Gerats eingeprägt. Wiederholungsprüfungen werden vom Hersteller angeboten und durch eine Prüflakette gekennzeichnet.

7. Reparatur

Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte Werkstätten zulässig.

Bei Beschädigung des Gerätes, Ausfall des Funktionstests nach Abschnitt 3.2 oder zur detailierten Überprüfung/Kalibrierung wenden Sie sichitte an: www.gmci-service.com oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller (Adresse siehe Seite 1).

7.1 Fehlerursache

Folgende Fehler konnen Sie selbst feststellen: Anzeige USE Errwahrend des Eigentests (siehe 3.2).

Bei 230 V (Steckdose) zeigt das Gerät nur 110 V an. Bei nicht angeschlossener Messleitung und Betätigung des Tasters wird nicht „OL" angezeigt. In diesen Fälle liegt voraussichtlich ein Schaden durch Fremdspannung vor. Das Gerät ist nicht mehr zu verwenden und muss zur Reparatur eingesendet werden.

8. Eingeschränkte Garantie und Haftungsbeschränkung

Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass these Messgerät für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt. These Gewährleistung gilt nicht für Batterien, unsachgemäß Handhabung, nicht bestimmungs-gemäß Verwendung, Offnen des Gehäuses, falsche Lagerung oder Schäden durch Unfälle.

Es werden keine weiteren Garantien wie die Eignung für bestimmte Anwendungen abgegeben.

Wir übernehmen keine Haftung für Begleit- oder Folgeschäden oder Verluste, gleich welche Ursache zugrunde liegt.

9. Technische Daten

Leitungs- und Widerstandsmessgerät

METRAOHM 413 nach EN/IEC 61010-1

und EN/IEC 61557-4 (VDE 0413 Teil 4)

Messbereiche

10Ω (Lo-Ω) Auflösung 0,01 Ω

100, 2000 Ω Auflosung 0,1 ... 1 Ω

20, 200, 2000 kΩ Auflösung 0,01 ... 1 kΩ

Genauigkeit

1,5% + / - 4 Digit bei 20^

Messstrom

10Ω (Lo-Ω)-Bereich:200mA

100Ω-Bereich:20mA

weitere Bereiche: 1 A ... 20 mA

Leerlaufspannung

4V

Abgleich der Messleitung

0-Abgleich (CAL) bis 3,5Ω

Digitalanzeige

2-zeilige LCD-Anzeige, 3 1/2-stellig,

Überlaufanzeige durch OL

Hintergrundbeleuchting

Spannungsanzeige

rote LED und akustisches Warnsignal

sowie Anzeige des Wertes in Volt

Fremdspannungsschutz

400V

Überspannungskategorie

CAT III 300 V / CAT II 600 V

nach EN/IEC 61010-1

Arbeitstemperatur

METRAOHM413: -10°C ... +50°C

EMV-Anforderung

DIN-EN 61326

Versorgung

9V-BlockIEC6LR61/6LF22/6LP3146

Alkali-Mangan

mehrstufige Batterieanzeige

automatische Abschaltung

Gehäuse

aus schlagfestem ABS mit unzerbrechlicher

Anzeigeabdeckung

Schutzart

IP 65, Gerät bei Niederschlag verwendbar

Maße/Gewicht

60 × 230 × 40 ~mm / 180 ~g

10.Zubehor

Messleitung und Batterie sind im Lieferumfang des METRAOHM 413 enthalten.

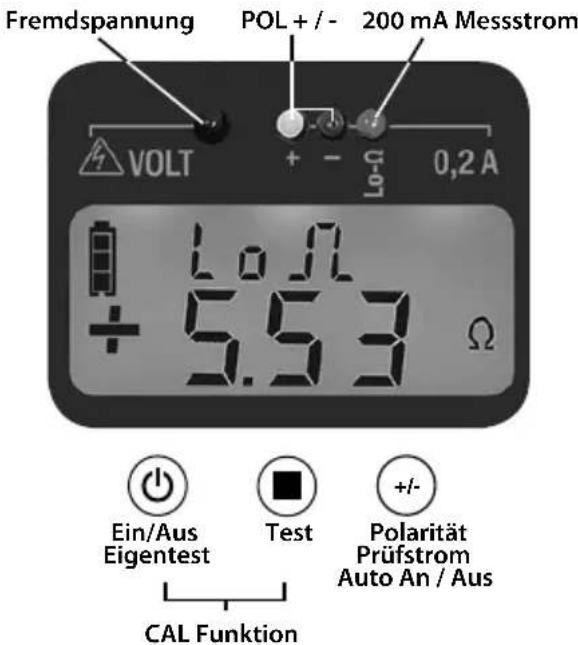

Kurzanleitung

DasistenevcurzteAnleitung. Die gesamte Bedienungsanleitundes METRAOHM 413 ist in allenPunkten zu befolgen.

Standardmessung bis 2 MΩ

Prüfung mit 200 mA nach VDE 0413 Teil 4 nur bei Widerständen kleiner 10 Polwechselmen mussen manuell durchgeführt werden.

Achtung! METRAOHM 413 erst einschalten und anschließend die Prüfelektrode auf die Messstelle setzen. Taster 們 darf nicht gedrückt sein, sonst kann der METRAOHM 413 durch Fremdspannung beschadigt werden.

1. Messaufbau:

Stecken Sie den isolierten 4 mm-Stecker der Messleitung in die Buchse des METRAOHM 413.
Kontaktieren Sie mit der Prüfspitze der Messleitung den Bezugserder.

2. Nullabgleich durchführren:

Gerat muss fur den Abgleich ausgeschaltet sein.

Setzen Sie die Prüfalektrode mit sicheren Kontakt auf den Bezugsder.
Drücken Sie den Taster und danach gleichzeitig den Taster Der Nullabgleich wird durchgefuhrt.

3. Standardmessung:

Tasterurz drucken um die Messung auszulosen.

4. Polwechsel:

Taste+ betätigen, die Polarität wird durch die grünen LEDs sowie „+ Rdy" oder „- Rdy" an- gezeigt.

Automatikmessung bis 10 Ω

Prüfung mit 200 mA und automatischem Polwechsel nach VDE 0413 Teil 4.

Achtung!

METRAOHM 413 erst einschalten und anschließend die Prüfelektrode auf die Messstelle setzen.

Taster darf nicht gedrückt sein, sonst kann der METRAOHM 413 durch Fremdspannung beschädigt werden.

1. Messaufbau:

Stecken Sie den isolierten 4 mm-Stecker der Messleitung in die Buchse des METRAOHM 413.
Kontaktieren Sie mit der Prüfspitze des Messleitung den Bezugserder.

2. Nullabgleich durchführren:

Gerat muss fur den Abgleich ausgeschaltet sein.

Setzen Sie die Prüfelektrode mit sicheren Kontakt auf den Bezugserder.
Drücken Sie den Taster und danach gleichzeitig den Taster Der Nullabgleich wird durchgefuhrt.

3. Wahlen der Automatikmessung:

Taster+/-gedrückt halten bis die POL + / - LEDs kurz aufleuchten und "AuTo"im Display angezeigt wird.

4. Automatikmessung:

Tasterurz drucken um die Messung auszulosen.Der Polwechsel wird automatisch durchgefuhrt.

5. Abruf der gespeicherten Messwerte + / -

Taste+ betätigen, der gemessene Wert und die Polarität wird angezeigt.

Spannungswarnung

Warnton und rote LED bei Fremdspannung ab 15 V bis 400 V (Spannung in Volt wird angezeigt).

Durchgangssignal

Es ertont 2 s lang ein akustisches Signal wenn Durchgangswerte < 2 gemessen werden.

11. Reparatur- und Ersatzteil-Service

Kalibrierzentrum und Mietgeräteservice

Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ernächtigte

Werkstätten zulässig.

Bei Beschädigung des Gerätes, Ausfall des Funktionstests nach Abschnitt 3.2 oder zur detailierten Überprüfung/Kalibrierung wenden Sie sichitte an:

www.gmci-service.com

oder senden Sie das Gerät mit Fehlerbeschreibung an die folgende Adresse:

GMC-I Service GmbH

Service-Center

Thomas-Mann-Straße 20

D-90471 Nurnberg

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

www.gmci-service.com

These Anschrift gilt nur für Deutschland.

Im Ausland stehen Ichnen unsere jeweiligen Verträge, oder Niederlassungen zur Verfügung.

12. Produktsupport

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon D 0900 1 8602-00

A/CH [phone]

Telefax [phone]

E-Mail [e-mail]

GMC-I Messtechnik GmbH

Südwestpark 15

90449 Nurnberg

GERMANY

Phone [phone]

Fax [phone]

[e-mail]

www.gossenmetrawatt.com M413_BA_07-2015

Test electrode

Electrode cover

(DIN IEC 60079-0 und DIN IEC 60079-11)

EC conformity mark

Thomas-Mann-Straße 20

GMC-I Messtechnik GmbH

Hotline Produktsupport

Phone [phone]

Fax [phone]

E-Mail [e-mail]

Mode d'emploi

10/8.15

3-348-776-02

METRAOHM 413

GMC-I Messtechnik GmbH

Südwestpark 15

90449 Nurnberg

GERMANY

Phone [phone]

Fax [phone]

[e-mail]

www.gossenmetrawatt.com

Electrode d'essai

Protection de l'electrode

Thomas-Mann-Straße 20

GMC-I Messtechnik GmbH
