MANUALE UTENTE TVÄTTAD 604.940.65 IKEA

Consultare l'elenco completo dei Centri di Assistenza nominati da IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

IKEA

NEDERLANDS

Informazioni di sicurezza 153	Utilizzo quotidiano - Asciugatura 181
Istruzioni di sicurezza 157	Lanugine nei tessuti 182
Descrizione del prodotto 159	Consigli e suggerimenti utili 183
Dati tecnici 160	Pulizia e cura 185
Elenco controlli di ispezione 161	Risoluzione dei problemi 190
Primo utilizzo 162	Valori di consumo 195
Pannello dei comandi 163	Considerazioni sull'ambiente	197
Programmi 168	GARANZIA IKEA	197
Impostazioni 174
Utilizzo quotidiano 175
Utilizzo quotidiano - Lavaggio e asciugatura	180

Con riserva di modifiche.

Informazioni di sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani dall'apparecchiatura, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochi con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani dall'apparecchiatura quando la porta è aperta.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

Avvertenze di sicurezza generali

• Non modificare le specifiche tecniche dell'apparecchiatura.
- L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:

• cucine di negozi, uffici e altri ambienti di lavoro;
• clienti di hotel, motel, bed and breakfast e altri ambienti residenziali;
• aree per uso comune in condomini o lavanderie a gettoni.

- Non installare l'apparecchiatura dietro ad una porta bloccabile, una porta scorrevole o con cerniera sul lato opposto, dove la porta dell'apparecchiatura non si potrebbe aprire completamente.

- Inserire la spina di alimentazione nella presa solo al termine del processo di installazione. Controllare che la presa sia accessibile dopo l'installazione.

• Le aperture di ventilazione alla base non devono essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.
• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.
• Assicurare che ci sia una buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas indesiderati nella stanza, provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.
  • L'aria non deve essere scaricata in un canale utilizzato per i fumi di scarico di apparecchiature a gas o altri combustibili.
• La pressione di funzionamento dell'acqua nel punto di ingresso dal collegamento esterno deve essere compresa fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).
• Il carico massimo dell'apparecchiatura è 8 kg. Non superare il carico massimo di ciascun programma (fare riferimento al capitolo "Programmi").
• L'apparecchiatura deve essere collegata alla presa dell'acqua servendosi dei set di tubi nuovi forniti in dotazione o altri set di tubi nuovi forniti dal Centro Assistenza Autorizzato.
• I vecchi tubi non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• Eliminare possibili pilucchi o altra sporcizia derivante dall'imballaggio accumulatisi attorno all'apparecchiatura.
• I capi che presentano macchie fatte di sostanze come olio vegetale o minerale, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la

cera devono essere lavati separatamente con abbondante detersivo prima di essere introdotti nella lavasciuga.

- Non usare l'apparecchiatura se gli indumenti sono stati sporcati con prodotti chimici industriali.

- Non introdurre nell'asciugatrice capi non lavati.

- Oggetti come gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nella lavasciuga.

- Ammorbidenti o prodotti simili devono essere utilizzati solo come specificato nelle istruzioni del produttore.

- Togliere dagli indumenti tutti gli oggetti che potrebbero causare lo scoppio di incendi, quali ad esempio accendini o fiammiferi.

- AVVERTENZA: Non arrestare mai la lavasciuga prima del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, rimuovere e separare velocemente i capi per disperdere il calore residuo.

- La parte finale del ciclo della lavasciuga è eseguita senza calore (ciclo di raffreddamento) al fine di garantire che gli indumenti raggiungano una temperatura che non causa loro dei danni.

- Non usare getti d'acqua ad alta pressione e/o vapore per pulire l'apparecchiatura.

- Pulire l'apparecchiatura con un panno inumidito. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell'alimentazione di rete.

Istruzioni di sicurezza

Installazione

L'installazione deve essere conforme alle normative nazionali pertinenti.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.
• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.
• In fase di spostamento, tenere sempre l'apparecchiatura verticale.
• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.
• Togliere tutto l'imballaggio e i bulloni per il trasporto.
• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.
• Tenere i bulloni di transito in un luogo sicuro. Se l'apparecchiatura va spostata in futuro dovranno essere nuovamente fissati per evitare che il cesto causi danni interni.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non installare l'apparecchiatura in condizioni in cui non è possibile aprire completamente la porta dell'apparecchiatura stessa.
• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e il pavimento.
• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Non tirare il cavo di alimentazione pe scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

Collegamento dell'acqua

• L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C.
  • Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti dispositivi nuovi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.
• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.
• Non usare una prolunga se i tubi di carico dell'acqua sono troppo corti. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.
• In fase di disimballaggio dell'apparecchiatura si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.
• È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per l'altro tubo di scarico e la prolunga.

- Verificare che il rubinetto rimanga accessibile dopo l'installazione.

Utilizzare

AVVERTENZA! Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro può surriscaldarsi.
  • Non asciugare capi danneggiati (lacerati, rovinati) che contengono imbottiture.
• Se il bucato è stato lavato con un prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.
• Verificare che tutti gli oggetti metallici vengano tolti dal bucato.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'apparecchiatura. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.
• Non sedersi o salire sull'oblò aperto dell'apparecchiatura.
• Non introdurre nell'apparecchiatura capi bagnati che gocciolano.
• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Togliere la sfera del detersivo (ove usata) prima di avviare un programma di asciugatura.
• Non utilizzare la sfera del detersivo se viene impostato un programma non-stop.

Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.
• Tenere presente che la riparazione autonoma o non professionale possono

avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.

- I pezzi di ricambio seguenti saranno disponibili per 10 anni dopo l'interruzione della produzione del modello: motore e spazzole del motore, trasmissione tra motore e tamburo, pompe, ammortizzatori e molle, tamburo di lavaggio, albero del tamburo e relativi cuscinetti a sfera, riscaldatori ed elementi riscaldanti, comprese pompe di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset, porta, cerniera della porta e guarnizioni, altre guarnizioni, gruppo di chiusura della porta, periferiche in plastica come i distributori di detersivi. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

Smaltimento

• Staccare la spina dall'alimentazione elettrica e idrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.
• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

Descrizione del prodotto

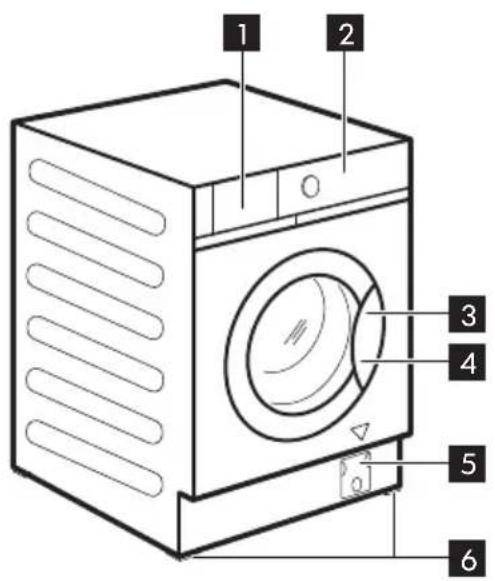

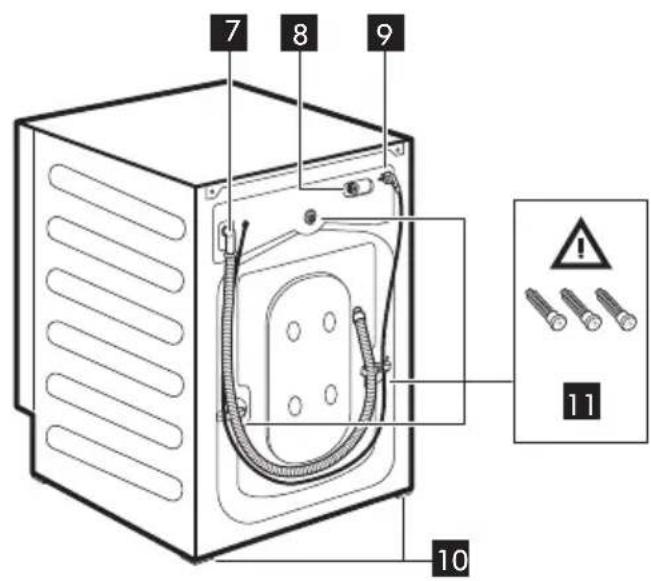

Appliance overview

1 2 3 4 5 6

7 8 9 10 11

1 Vaschetta del detersivo
2 Pannello comandi
3 Maniglia dell'oblò
4 Targhetta dei dati
5 Filtro della pompa di scarico
6 Piedini anteriori per mettere in piano l'elettrodomestico
7 Tubo di scarico
8 Collegamento tubo di ingresso
9 Cavo di alimentazione
10 Piedini posteriori per mettere in piano l'elettrodomestico
11 Bulloni per il trasporto

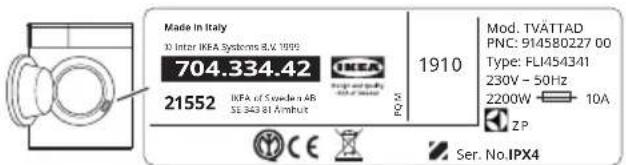

Posizione della targhetta identificativa

4

I dati nel disegno seguente sono solo indicativi. Controllare la targhetta identificativa dell'apparecchiatura.

Made in Italy 10 Inter IKEA Systems B.V. 1999 704.334.42 21552 IKFA of Sweden AB SE 343 81 Ambuit IKEA Design and quality P.O.N. 1910 Mod. TVÁTTAD PNC: 914580227 00 Type: FLI454341 230V - 50Hz 2200W 10A ZP Ser. No.IPX4

AVVERTENZA! Prima di usare l'apparecchiatura verificare che i bulloni per il trasporto 11 vengano rimossi.

Dati tecnici

Dimensioni Larghezza/Altezza/Profon-dità totale		59.6 cm /81.9 cm /55.3 cm
Collegamento elettrico TensionePotenza complessivaFusibileFrequenza		230 V2000 W10 A50 Hz
Livello di protezione dall'ingresso di particelle solide e umidità assicurato dal coperchio protettivo, tranne dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidità		IPX4
Alimentazione dell'acqua 1)		Acqua fredda
Pressione di alimentazione dell'acqua	MinimoMassimo	0,5 bar (0,05 MPa)10 bar (1,0 MPa)
Carico di lavaggio massimo	Cotone 8 kg
Carico massimo a secco CcotoneSintetici		4 kg3 kg
Velocità di centrifuga Velocità massima di cen-trifuga

1) Collegare il tubo di carico dell'acqua a un rubinetto con 3/4" filettatura.

Collegamento elettrico

Al termine dell'installazione è possibile collegare la spina di rete alla presa di corrente.

La targhetta di identificazione e il capitolo "Dati tecnici" indicano i valori elettrici necessari. Assicurarsi che siano compatibili con l'alimentazione di rete.

Verificare che l'impianto elettrico domestico possa sopportare il carico massimo richiesto, tenendo conto anche di eventuali altri apparecchi in uso.

Collegare l'apparecchiatura a una presa elettrica con messa a terra.

Il cavo di alimentazione deve essere facilmente accessibile dopo l'installazione dell'apparecchiatura.

Per qualsiasi intervento elettrico necessario per l'installazione di questa apparecchiatura, contattare il nostro Centro di Assistenza Autorizzato.

Il costruttore declina qualsiasi responsabilità per danni o lesioni causati dal mancato rispetto della suddetta norma di sicurezza.

Elenco controlli di ispezione

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Si prega di attenersi all'elenco dei controlli di ispezione prima di utilizzare l'apparecchiatura.

Argomenti	Se la risposta è Sì non è necessaria alcuna azione	Se la risposta è NO,
l'apparecchiatura è incassata seguendo le istruzioni di montaggio. NON è posizionata a libera installazione.		Incassarla, come richiesto. Leggere attentamente le istruzioni di montaggio.
Aprire e chiudere la vaschetta del detersivo senza collisione con il mobile.		Rimandiamo alla sezione “Aggiunta di detersivi e additivi”.
Tubo di scarico collegato correttamente allo scarico.		Fare riferimento alla descrizione del collegamento dei tubi di scarico nelle istruzioni di montaggio.
Nessuna perdita di acqua in-torno ai collegamenti del tu-bo.		Fare riferimento all'avviso di collegamento dell'acqua nelle istruzioni di montaggio.
L'apparecchiatura è collegata a una presa con messa a terra.		Fare riferimento alla sezione “Collegamento elettrico”.
L'apparecchiatura deve essere in piano e fissata adeguatamente.		Fare riferimento alla sezione “Installazione”.
I tubi e il cavo di alimentazione non sono piegati.		Fare riferimento alla sezione “Collegamento elettrico” e “Collegamento dell'acqua”.
Non ci sono tappeti al di sot-to dell'apparecchiatura.		Rimuovere il tappeto.

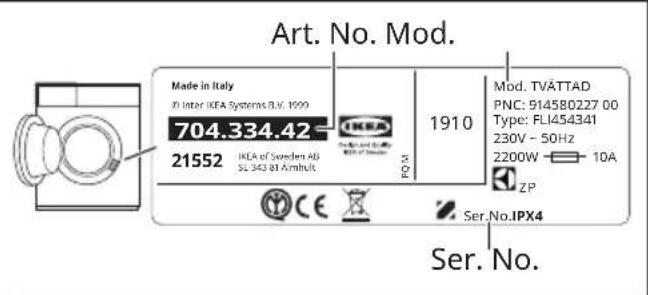

Annota il nome del modello del prodotto, il numero di articolo e il numero di serie qui sotto e allega la ricevuta a questa pagina.

Modello (Mod.):...... Numero articolo (Art. N.):...... Numero di serie (N. serie):......

Art. No. Mod. Made in Italy JD Inter IKEA Systems B.V. 1999 704.334.42 21552 IKEA of Sweden A6 SL 343 81 Armful Mod. TVÄTTAD PNC: 914580227 00 Type: FLI454341 230V - 50Hz 2200W 10A ZP Ser.No.IPX4 Ser. No.

Primo utilizzo

In fase di installazione o prima di usare l'apparecchiatura si potrebbe vedere la presenza di acqua nell'apparecchiatura. Questa è acqua residua nell'apparecchiatura dopo un test funzionale completo in fabbrica al fine di garantire che l'apparecchiatura venga consegnata ai clienti in condizioni perfette e non presenti nessun problema.

1. Verificare che l'alimentazione elettrica sia disponibile e che il rubinetto dell'acqua sia aperto.

2. Versare 2 litri di acqua nello scomparto del detersivo contrassegnato da 🐎.
   Questa azione attiva il sistema di scarico.

3. Versare un po' di detersivo nello scomparto contrassegnato da
4. Impostare e avviare un programma per il cotone alla massima temperatura senza carico all'interno del cesto.
   In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca.

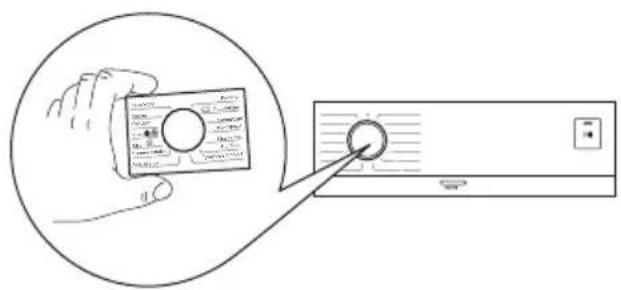

Pannello dei comandi

Descrizione del pannello dei comandi

1 2 20 minutes/3kg Wool Express core Denim Sport Machine clean Rinse Eco 40-60 Collins Synthetics Delicate Steam Mixed Spin/Drain 90° 60° 40° 30° 20° 12 11 10 9 8 7 63 AUTO 3sec

Le opzioni/funzioni non sono disponibili con tutti i programmi di lavaggio. Controllare la compatibilità fra opzioni/funzioni e i programmi di lavaggio nella "Tabella dei programmi". Un'opzione/funzione può escludere l'altra, in questo caso l'apparecchiatura non consente di impostare le opzioni/funzioni incompatibili.

1	Tasto ON/OFF	Premere il tasto per alcuni secondi per attivare o disattivare l'apparecchiatura. Quando l'apparecchiatura viene accesa o spenta, si sentono due suoni diversi.Quando la funzione Stand-by disattiva automaticamente l'apparecchiatura dopo alcuni minuti per ridurre il consumo energetico, premere questo tasto per attivare nuovamente l'apparecchiatura.Per ulteriori dettagli rimandiamo al paragrafo "Funzione Stand-by" nel capitolo "Utilizzo quotidiano".
2	Manopola dei programmi	Ruotare il selettore per selezionare il programma desiderato.

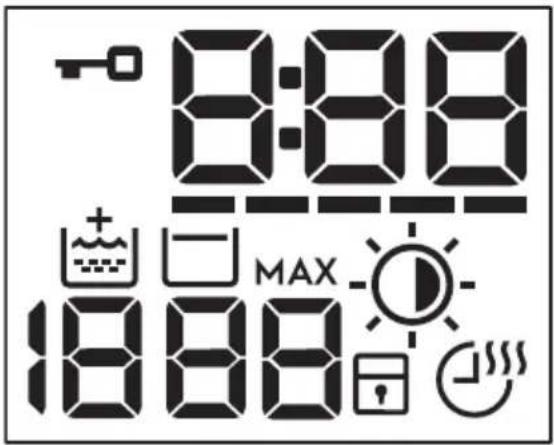

3	Display
		Spia Oblò bloccato:- Spia accesa: l'oblò non può essere aperto. L'apparecchiatura è in funzione o si è fermata con l'acqua nel cesto.- Spia spenta: l'oblò può essere aperto. Il programma è terminato o l'acqua è stata scaricata.La spia digitale può visualizzare: posizione di reset (-); durata del programma (ad es. ciclo di lavaggio e/o asciugatura); tempo di ritardo (ad es.); fine ciclo (-) codice di avvertenza (ad es. ); spia di errore (- - - ).Spia FlexTime.Spia Extra risciacquo.Spia della Velocità di centrifuga. -- Indicatore No centrifuga. La fase di centrifuga è spenta.Spia No centrifuga finale.Dopo il AutoAdjust System rilevamento, lampeggia quando il carico del bucato supera il carico massimo dichiarato per il programma selezionato. Rimandiamo al paragrafo "AutoAdjust System Rilevamento del carico".Spia asciugatura automatica: Pronto Stiro, Asciutto Armadio, Asciutto Extra.Spia blocco sicurezza bambino.Spia del programma Asciugatura a tempo e Non-Stop.
4	Tasto a sfioramento Asciugatura a tempo	Premere questo tasto per impostare il tempo ideale per i capi da asciugare (rimandiamo alla tabella "Asciugatura a tempo"). Il display visualizza il valore impostato.Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti.○ Non è possibile impostare tutti i valori di tempo per i diversi tipi di tessuto.
5	Tasto a sfioramento Asciugatura automatica	Premere questo tasto per impostare uno dei livelli automatici di asciugatura proposti dall'apparecchiatura.Sul display si accende la spia di asciugatura pertinente:• Pronto stiro: biancheria da stirare.• Asciutto armadio: biancheria da riporre.• Extra asciutto: biancheria da asciugare completamente.○ Non è possibile impostare tutti i livelli automatici per ciascun tipo di tessuto.
6	Tasto a sfioramento Avvio/Pausa	Questo tasto permette di avviare o mettere in pausa il programma di lavaggio selezionato.
7	Tasto a sfioramento Partenza ritardata	Con quest'opzione è possibile ritardare l'avvio di un programma in un orario più comodo.Premere ripetutamente il tasto per impostare il ritardo necessario. Il tempo aumenta a intervalli di 1 ora fino a 20 ore.
8	Tasto a sfioramento FlexTimeTasto FlexTime touch & Pro-gramma vapore	Questa opzione riduce la durata del programma a seconda delle dimensioni del carico e del livello di sporcizia.Quando si imposta un programma di lavaggio, il display mostra la durata predefinita e i trattini----Premere questo tasto per ridurre la durata del programma a seconda delle proprie esigenze. Il display mostra la nuova durata del programma e il numero di trattini diminuisce di conseguenza:---- adatto per un carico completo di indumenti con livello di sporcizia normale.---- un ciclo rapido per un carico completo di indumenti con livello normale di sporcizia.-- ciclo molto rapido per un carico inferiore leggermente sporco (ad esempio: si consiglia al massimo un mezzo carico).- il ciclo più rapido per rinfrescare quantitativi ridotti di buca-to.Quando viene impostato un programma a vapore, questo tasto consente di scegliere tre livelli di vapore e la durata del program-ma viene ridotta di conseguenza:• : massimo.• : medio.• : minimo.
	Opzione Sicurezza bambini permanente 3s	Tenere premuto il tasto per 3 secondi per impostare l'opzio-ne 1000 Bambini.Questa opzione evita che i bambini giochino con il pannello dei comandi: tutti i comandi sono disabilitati.Per disattivare questa opzione tenere premuto il tasto per 3 se-condi.
	Tasto a sfioramento Prelavaggio	Questa opzione aggiunge una fase di pre-lavaggio a 30°C prima di quella di lavaggio.Questa opzione è consigliata per bucato molto sporco, in particolare se contiene sabbia, polvere, fango e altre componenti soli-de.
	[HZY2]	Con quest'opzione è possibile far eseguire in modo permanente un risciacquo extra, quando è impostato un nuovo programma.Per attivare/disattivare questa opzione, tenere premuto il tastoper 3 secondi fino a che la spia non compare/scompare sul display.Quando è attivata, l'apparecchiatura passa in modalità predefinita a questa opzione dopo essere stata spenta o dopo aver modi-ficato/resettato il programma. Questa opzione aumenta la durata del programma.
10	Tasto a sfioramento centrifuga e ulteriori opzioni	Quando viene impostato un programma, l'apparecchiatura seleziona automaticamente la velocità di centrifuga massima consentita, ad eccezione del programma Denim. Con questa opzione è possibile ridurre la velocità di centrifuga predefinita.Premere ripetutamente questo tasto per:Ridurre la velocità di centrifuga. Il display mostra solo le velocità di centrifuga disponibili per il programma impostato.Opzioni centrifuga aggiuntive Esclusione centrifuga .---Impostare questa opzione per disattivare tutte le fasi di centrifuga. L'apparecchiatura esegue solo la fase di scarico del programma di lavaggio selezionato. Impostare questa opzione per tessuti molto delicati. La fase di risciacquo utilizza più acqua per alcuni programmi di lavaggioAttivare l'opzione No centrifuga finale .La centrifuga finale non viene eseguita. Si esclude lo scarico dell'acqua dell'ultimo risciacquo in modo da non sgualcire i tessuti. Il programma di lavaggio finisce con l'acqua nel cesto.L'indicatore è sul display. L'oblò resta bloccato e il cesto ruota regolarmente per ridurre la formazione di pieghe. È necessario scaricare l'acqua per sbloccare l'oblò.Premendo il tasto, l'apparecchiatura esegue la fase di centrifuga e poi scarica l'acqua.L'apparecchiatura scarica l'acqua automaticamente dopo circa 18 ore.
11	Tasto a sfioramento Temperatura	Quando viene selezionato un programma di lavaggio, l'apparecchiatura propone automaticamente una temperatura predefinita. Questa opzione consente di modificare la temperatura. La spia della temperatura impostata si accende.La spia ✕ acqua fredda.
12	Tasto a sfioramento Modalità	Grazie a questo tasto un ciclo può eseguire:Solo lavaggio: la spia e accesa (modalità predefinita).Lavaggio e asciugatura: le spie e si accendono.Solo asciugatura: la spia e accesa.

Badge multi-lingue

L'apparecchiatura è provvista di badge adesivi in diverse lingue.

Sarà possibile incollare il badge desiderato al selettore del programma.

Programmi

1) Conforme al regolamento UE 2019/2023 della Commissione. Questo programma a temperatura e velocità di centrifuga predefinite, in modalità solo lavaggio, con capacità nominale di 8 kg è in grado di pulire bucato di cotone con un livello di sporco normale, dichiarato lavabile a 40 °C o 60 °C, insieme nello stesso ciclo.
Tabella dei programmi

Programma Temperatura predefinita Gamma di tem- peratura	Velocità di centrifuga di riferimen- to Gamma ve- locità centri- fuga (giri/min)	Carico massimo	Descrizione del programma (Tipo di carico e livello di sporco)
Eco 40-60 (Mo- dalità solo la- vaggio) 40^ C^1)	1600 giri/min 1600 giri/min - 400 giri/min	8 kg	Cotone bianco e colorato sintetico. Capi normal- mente sporchi.
Eco 40-60 + Li- vello asciutto ar- madio (Modalità lavaggio e asciugatura) 40^ C^2) 60^ C - 30^ C	1600 giri/min 1600 giri/min - 400 giri/min	4 kg
Eco 40-60 + Li- vello asciutto ar- madio (Modalità solo asciugatu- ra)	-	4 kg	Cotone bianco e colorato sintetico.
Cotoni 40°C 90°C - A freddo	1600 giri/min (1600 - 400)	8 kg Cotone bianco e colorato. Sporco normale o leg- gero.
Sintetici 40°C 60 °C - A freddo	1200 giri/min (1200 - 400)	3 kg Capi in tessuti sintetici o misti. Capi normal- mente sporchi.
Delicati 30 °C 40 °C - A freddo	1200 giri/min (1200 - 400)	2 kg Tessuti delicati quali ad esempio acrilici, visco- sa e tessuti misti che richiedono un lavaggio più delicato. Capi normalmente e poco sporchi.
Vapore	-1 kg Programma vapore	re per capi in cotone e sinteti- ci. Questo ciclo toglie gli odori dagli indumenti.3).
Misti 30 °C 40 °C - A freddo	1200 giri/min (1200 - 400)	3 kg Tessuti sintetici e misti. Capi normalmente spor- chi.
Centrifuga/ Scarico	1600 giri/min (1600 - 400)	8 kg Tutti i tessuti, a parte i capi in lana e i tessuti delicati. Per centrifugare la biancheria e scaricare l'acqua nel cesto.
Risciacquo	1600 giri/min (1600 - 400)	8 kg Tutti i tessuti, eccetto lana e tessuti molto deli- cati. Programma per risciacquare e centrifugare il bucato. La velocità di centrifuga predefinita è quella usata per i programmi per il cotone. Ridur- re la velocità di centrifuga in base al tipo di bian- cheria. Ove necessario, impostare l'opzione Extra risciacquo per aggiungere ulteriori risciacqui. Con una bassa velocità di centrifuga l'apparecchiatura effettua risciacqui delicati ed una centrifuga bre- ve.
Pulizia Macchi- na 60°C	1200 giri/min (1200 - 400)	- Ciclo di	manutenzione con acqua calda per pulire e rinfrescare il cesto e rimuovere i residui che po- trebbero produrre odori. Per ottenere i migliori ri- sultati, utilizzare questo ciclo una volta al mese. Prima di eseguire questo ciclo, togliere tutti gli in- dumenti dal cesto. Nello scomparto di LAVAGGIO del cassetto detersivo, ruotare l'aletta verso l'alto. Versare un bicchiere di candeggiante al cloro o di detersivo per lavabiancheria nello scomparto per la fase di lavaggio. NON utilizzare insieme. i Dopo la pulizia del cesto, eseguire un ciclo di risciacquo con il cesto vuoto e nessun detersivo per eliminare even- tuali residui di candeggiante.
Sport 30 °C 40 °C – A freddo	1200 giri/min (1200 - 400)	3 kg Cap	sportivi in tessuti sintetici. Questo pro- gramma è stato pensato per lavare in modo deli- cato indumenti sportivi ed è anche adatto per ab- bigliamento da palestra, ciclismo, jogging e arti- coli simili.
[3723] Denim 30 °C 40 °C – A freddo	800 giri/min (1200 - 400)	3 kg Programma speciale per gli indumenti in De- nim con una fase di lavaggio delicata per ridur- re gli sbiadimenti e i segni del lavaggio. Per una miglior cura degli indumenti consigliamo un cari- co ridotto.
[4647] Express 40°C 60 °C – A freddo	1200 giri/min (1200 - 400)	3 kg Tessuti in cotone e misti. Capi poco sporchi. Ri- sultati di lavaggio ottimali e perfetta cura dei tes- suti in breve tempo per il bucato di tutti i giorni.
[4650] Lana [0447] [0237]	1200 giri/min (1200 - 400)	1.5 kg Indumenti di lana lavabili a macchina, a mano e altri tessuti che riportano sull'etichetta il sim- bolo di "lavaggio a mano"4).
20 minuti/3kg 30 °C40 °C - 30 °C	1200 giri/min (1200 - 400)	3 kg Un diclo molto breve per cotoni poco sporchi e capi sintetici o indossati solo una volta.

Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consultare il capitolo "Valori di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere quelli che funzionano a temperature più basse e durano più a lungo.
2) Conforme al regolamento UE 2019/2023 della Commissione. Questo programma a temperatura e velocità di centrifuga predefinite, in modalità lavaggio e asciugatura, con capacità nominale 4 kg e con livello Asciutto armadio esegue il ciclo di lavaggio e asciugatura in grado di pulire bucato di cotone con un livello di sporco normale, dichiarato lavabile a 40 °C o 60 °C, insieme nello stesso ciclo e, dopo la fase di asciugatura, il bucato può essere immediatamente riposto in un armadio.
3) Il vapore non elimina l'odore di animali.
4) Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un'anomalia.

Compatibilità delle opzioni programma

Programma			---No cen-trifuga	[DBKY]	[2GZC]			[8507]
Eco 40-60	■ ■ ■	■ ■ ■	■ ■
[WBX3]	[6B8B]	■ ■ ■	■ ■
		■ ■ ■	■ ■
[2H16]	[6B6D]	■ ■	[0A2K]
		■ ■
[KBAD]		■ ■ ■	■ ■
		■	[22D4]
		■ ■
Program-ma			No cen-trifuga

Detergenti idonei per ciascun programma

Programma	Polvere universale1)	Liquido universale	Liquido per colorati	Delicati in la-na	Speciale
Eco 40-60 ▲ ▲	▲ -- --
	▲ ▲ ▲ --
	▲ ▲ ▲ --
	-- -- - ▲ ▲
	-- ▲ ▲ --
	-- ▲ ▲ -- ▲
	-- -- ▲ ▲ ▲
	-- ▲ ▲ --
	-- -- - ▲ ▲
	-- ▲ ▲ --

1) A temperature superiori a 60 °C si consiglia l'uso di detersivo in polvere.
▲ = Consigliato -- = Non consigliato

Asciugatura automatica

Livello di asciugatura Tipo di tessuto Carico
Extra asciuttoPer capi in spugna	Cotone e lino(accappatoi, asciugamani, ecc.)	fino a 4 kg
	Indumenti in denim fino a 3 kg
Asciutto armadioPer gli articoli da conservare	Cotone e lino(accappatoi, asciugamani, ecc.)	fino a 4 kg
	Tessuti sintetici e misti(maglioni, camicette, bian-cheria, strofinacci e bianche-ria da letto)	fino a 3 kg
	Tessuti delicati(acrilici, viscosa e tessuti misti delicati)	fino a 2 kg
	Capi in lana(maglioni in lana)	fino a 1 kg
	Indumenti in denim fino a 3 kg
Pronto StiroConsigliato per la stiratura	Cotone e lino(lenzuola, tovaglie, camicie, ecc.)	fino a 4 kg

Asciugatura a tempo

Livello di asciugatura	Tipo di tessuto Carico	(kg)	Velocità di cen-trifuga (giri/min)	Durata consi-gliata (min)
Extra asciuttoPer capi in spu-gna	Cotone e lino(accappatoi, asciugamani, ecc.) 4 1600			170 - 190
2 1600 110 - 120
1 1600 65 - 75
Indumenti in denim 3 1200 165 - 175
1 1200 75 - 85
Asciutto arma-dioPer gli articoli da conservare	Cotone e lino(accappatoi, asciugamani, ecc.)	4	1600	160 - 180
2 1600 100 - 110
1 1600 55 - 65
Tessuti sintetici	e misti(maglioni, camicette, biancheria, strofi-nacci e biancheria da letto)	3	1200	135 - 150
1 1200 45 - 55
Delicati	(acrilici, viscosa e tessuti misti delicati)	2	1200	155 - 165
1 1200 95 - 105
Lana	(maglioni in lana)	1	1200	80 - 100
Indumenti in denim	3 1200 155 - 165
1 1200 65 - 75
Pronto StiroConsigliato per la stiratura	Cotone e lino(lenzuola, tovaglie, camicie, ecc.)	4	1600	110 - 125
2 1600 65 - 75
1 1600 40 - 50

Impostazioni

Segnali acustici

Questa apparecchiatura ha vari segnali acustici, che funzionano quando:

• Viene attivata l'apparecchiatura (breve suono speciale).
• Viene disattivata l'apparecchiatura (breve suono speciale).

• Si toccano i tasti (suono clic).

• Viene effettuata una selezione non valida (3 suoni brevi).

• Il programma è completato (sequenza di suoni per circa 2 minuti).
• L'apparecchiatura ha un'anomalia di funzionamento (sequenza di brevi suoni per circa 5 minuti).
  Per attivare/disattivare i segnali acustici quando il programma è completato, premere contemporaneamente

! e per circa 2 secondi. Il display visualizza On o Off.

Se si disattivano i segnali acustici, gli stessi continueranno a funzionare in caso di malfunzionamento dell'apparecchiatura.

Utilizzo quotidiano

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Attivazione dell'apparecchiatura

1. Collegare la spina alla presa di corrente.
2. Aprire il rubinetto dell'acqua.
3. Premere il tasto On/Off per alcuni secondi per attivare l'apparecchiatura.
   Si sente un breve segnale acustico.

Impostazione di un programma

1. Ruotare il selettore del programma per selezionare il programma di lavaggio desiderato.

La spia del tasto Modalità Lavaggio si illumina.

La spia del tasto Avvio/Sospendi ▷ Il lampeggia.

Il display mostra la durata indicativa del programma.

1. Per modificare la temperatura e/o la velocità di centrifuga, premere i relativi tasti.
2. Qualora lo si desideri, impostare una o più opzioni toccando i relativi tasti. La spia corrispondente si accende.

Se una selezione non è possibile viene emesso un segnale acustico e sul display compare — — —.

Caricare la biancheria

1. Aprire l'porta dell'apparecchiatura.
2. Svuotare le tasche e distendere gli indumenti prima di metterli nell'apparecchiatura.
3. Mettere la biancheria nel cesto, un capo per volta.

Non superare il carico massimo consigliato per ogni programma.

1. Chiudere saldamente l'oblò.

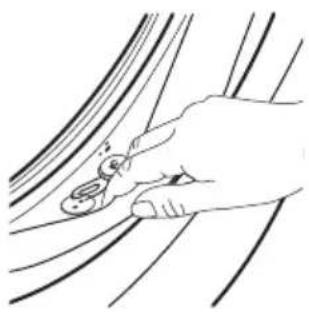

Verificare che non resti bucato impigliato fra la guarnizione e l'oblò per evitare il rischio di perdite di acqua e danni al bucato.

AVVERTENZA! Lavando le macchie più oleose si potrebbero danneggiare le parti in gomma della lavatrice.

Aggiunta di detersivi e additivi

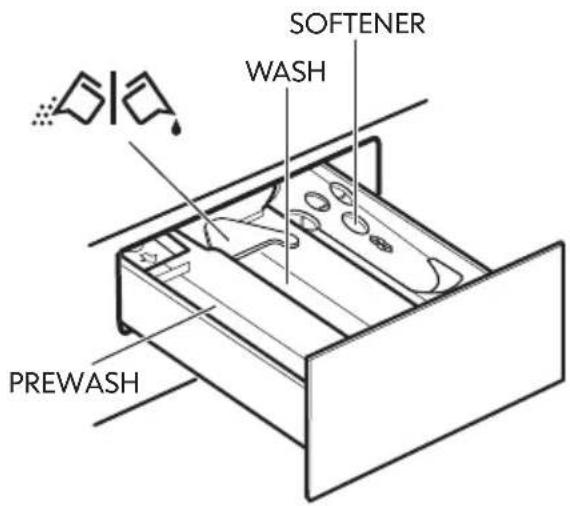

SOFTENER WASH PREWASH

PREWASH - Scomparto per il detersivo di prelavaggio, ammollo o l'additivo anti-macchia. Il detersivo da utilizzare per il prelavaggio e l'ammollo viene caricato all'inizio del programma di lavaggio

WASH - Scomparto del detersivo per il lavaggio.

SOFTENER - Scomparto per l'ammorbidente e altri trattamenti liquidi (ammorbidente, amido).

MAX - Livello massimo degli additivi liquidi.

- Inserto per detersivo liquido o in polvere.

Seguire i dosaggi consigliati dal produttore e non superare il livello importato all'interno del cassetto del detersivo. Per misurare la quantità giusta di detersivo, fare riferimento alle informazioni aggiuntive nella sezione "Grado di durezza dell'acqua". Qualsiasi ammorbidente o additivo per inamidatura devono essere versato nello scomparto prima di avviare il programma di lavaggio.

Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui di detersivo dal cassetto del detersivo.

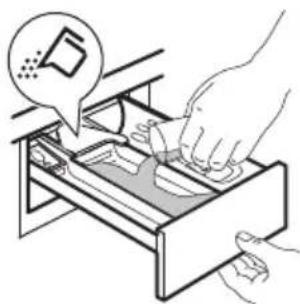

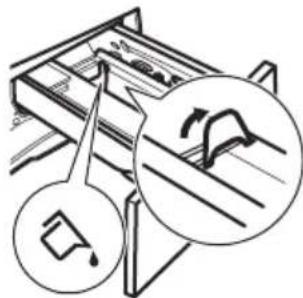

Estrarre il cassetto del detersivo fino all'arresto.

Versare il detersivo nello scomparto LAVAGGIO oppure nello scomparto adeguato, qualora ciò sia richiesto dal programma/opzione selezionato.

Per il detersivo in polvere: aletta rivolta verso l'alto.

Per il detersivo liquido: aletta rivolta verso il basso.

Con l'aletta nella posizione del detersivo liquido:

• Non utilizzare detersivi in gel o densi.
• Non superare il dosaggio di detersivo liquido indicato sull'aletta.

• Non impostare la fase di pre-lavaggio.

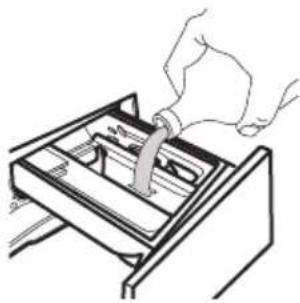

• Non impostare la funzione di partenza ritardata. Versare

l'ammorbidente nello scomparto

contrassegnato (non superare l'indicatore MAX

Chiudere delicatamente il cassetto del detersivo. Verificare che l'aletta non blocchi il cassetto in fase di chiusura.

Impostazione di un programma

1. Ruotare il selettore del programma per selezionare il programma di lavaggio desiderato.

La spia del tasto Modalità Lavaggio si illumina.

La spia del tasto Avvio/Sospendi ▷|| lampeggia.

Il display mostra la durata indicativa del programma.

1. Per modificare la temperatura e/o la velocità di centrifuga, premere i relativi tasti.

2. Qualora lo si desideri, impostare una o più opzioni toccando i relativi tasti. La spia corrispondente si accende.

Se una selezione non è possibile viene emesso un segnale acustico e sul display compare ---.

Avvio di un programma

Premere il pulsante Avvio/Sospendi per avviare il programma. La spia corrispondente smette di lampeggiare e rimane accesa. Non è possibile avviare il programma quando la spia del pulsante è spenta e non lampeggia (ad esempio selettore programma sulla posizione errata). Il programma si avvia, l'oblò si blocca. Il display mostra la spia →.

La pompa di scarico funziona brevemente prima che l'apparecchiatura si riempia di acqua.

Avvio del programma con partenza ritardata

1. 1. Toccare ripetutamente il tasto Partenza ritardata finché il display non mostra il ritardo desiderato. Sul display la spia mostra

2. Toccare il tasto Avvio/Pausa . La'porta dell'apparecchiatura si blocca e inizia il conto alla rovescia della partenza ritardata. Il display mostra la spia :

Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

Annullamento della partenza ritardata dopo l'inizio del conto alla rovescia

Per annullare la partenza ritardata:

1. Sfiorare il tasto Avvio/Pausa per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto Partenza ritardata finché il display non mostra e la spia si spegne.

3. Sfiorare nuovamente il tasto Avvio/Pausa ▷‖ per avviare immediatamente il programma.

Modifica della partenza ritardata dopo l'inizio del conto alla rovescia

Per modificare la partenza ritardata:

1. Sfiorare il tasto Avvio/Pausa per mettere in pausa l'apparecchiatura. La spia corrispondente lampeggia.

2. Toccare ripetutamente il tasto Partenza ritardata finché il display non mostra il ritardo desiderato.

3. Sfiorare nuovamente il tasto Avvio/Pausa ▷|| per avviare il nuovo conto alla rovescia.

AutoAdjust System Rilevamento del carico

La durata del programma nel display si riferisce a un carico medio/alto.

Dopo aver toccato il tasto Avvio/Sospendi DII, si spegne l'indicatore di carico massimo dichiarato e l'indicatore AutoAdjust System avvia il rilevamento del carico del bucato:

1. L'apparecchiatura rileva il carico nei primi 30 secondi. Nei programmi in cui è disponibile FlexTime, durante questa fase le barre FlexTime ---- collocate sotto alle cifre del tempo riproducono

una semplice animazione. Il cestello gira per alcuni istanti.

1. La durata del programma verrà regolata di conseguenza e potrebbe aumentare o diminuire. Dopo altri 30 secondi inizia il riempimento dell'acqua.

Al termine del rilevamento del carico, in caso di sovraccarico del cesto, sul display lampeggia l'indicatore MAX:

in questo caso, per 30 secondi, sarà possibile mettere in pausa l'apparecchiatura e togliere gli indumenti in eccesso.

Dopo aver tolto gli indumenti in eccesso, sfiorare il tasto Avvio/Sospendi per avviare nuovamente il programma. La fase AutoAdjust può essere ripetuta fino a tre volte (cfr. punto 1).

Importante: se non viene ridotto il quantitativo di bucato, il programma di lavaggio inizia comunque, a prescindere dal sovraccarico. In questo caso non sarà possibile garantire risultati di lavaggio ottimali.

Circa 20 minuti dopo l'avvio del programma la durata del programma potrebbe essere modificata nuovamente a seconda della capacità di assorbimento dell'acqua dei tessuti.

Il rilevamento AutoAdjust viene eseguito solo con programmi di lavaggio completi e se la durata del programma non è stata ridotta col pulsante FlexTime.

Il AutoAdjust System non è disponibile con tutti i programmi quali :Lana, Risciacquo, Centrifuga e i programmi con cicli brevi.

Mettere in pausa un programma e modificare le opzioni

Quando il programma è in funzione sarà possibile modificare solo alcune opzioni:

1. Premere il tasto Avvio/Sospendi ▷ || La spia corrispondente lampeggia.
2. Modifica delle opzioni. Le informazioni fornite nel display variano di conseguenza.
3. Sfiorare nuovamente il tasto Avvio/Sospendi
   Il programma di lavaggio prosegue.

Annullamento di un programma in corso

1. Premere il tasto On/Off ^① per annullare il programma e per spegnere l'apparecchiatura.
2. Premere nuovamente il tasto On/Off ① per attivare l'apparecchiatura.

Se il AutoAdjust System si è concluso e il riempimento dell'acqua è già iniziato, inizia il nuovo programma senza ripetere il AutoAdjust System. L'acqua e il detersivo non vengono scaricati per evitare sprechi.

C'è anche un modo alternativo per eseguire l'annullamento:

1. Ruotare la manopola dei programmi fino alla posizione "Reset"

2. Attendere 1 secondo. Il display mostra ---

A questo punto è possibile impostare un nuovo programma di lavaggio.

Apertura della porta

AVVERTENZA! Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati e/o il cesto sta ancora girando, non si dovrebbe aprire la porta.

Quando il programma o la partenza ritardata sono attivi, la porta dell'apparecchiatura è bloccata. Il display mostra la spia :

1. Toccare il tasto Avvio/Pausa

Sul display si spegne la spia relativa di chiusura porta.

1. Aprire la porta dell'apparecchiatura. Ove necessario, aggiungere o rimuovere gli indumenti. Chiudere l'oblò e sfiorare il tasto Avvio/Pausa ▷||

Il programma o la partenza ritardata proseguono.

Sarà possibile aprire l'oblò al completamento del programma, oppure impostare il programma ⏻ per scaricare l'acqua, quindi sfiorare il tasto Avvio/Pausa ▶||

Fine del programma

L'apparecchiatura si arresta automaticamente una volta terminato il programma. Vengono emessi i segnali acustici (se attivi). Il display visualizza 📄

La spia del tasto Avvio/Pausa ▷sispegne.

La porta si sblocca e si spegne la spia :

1. Premere il tasto On/Off per attivare l'apparecchiatura.

Dopo cinque minuti dalla fine del programma la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

Quando si accende nuovamente l'apparecchiatura, il display mostra la fine del programma precedente. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

1. Togliere la biancheria dall'apparecchiatura.
2. Assicurarsi che il cestello sia vuoto.
3. Tenere la porta e il cassetto del detergente leggermente aperto al fine di evitare la formazione di muffa e cattivi odori.
4. Chiudere il rubinetto dell'acqua.

Drenaggio dell'acqua dopo la fine del ciclo

Qualora sia stato scelto un programma o un'opzione che non svuota l'acqua dell'ultimo risciacquo, il programma è completato, ma:

• L'area tempo mostra 0:00 e il display mostra la porta bloccata :
• La spia del tasto Avvio/Pausa inizia a lampeggiare.
• Il cesto ruota ancora a intervalli regolari in modo da non sgualcire i tessuti.
  • L'oblò rimane bloccato.

• Prima di aprire lo sportello è necessario scaricare l'acqua:

• Ove necessario, premere il tasto Centrifuga © per ridurre la velocità di centrifuga proposta dall'apparecchiatura.

• Premere il tasto di Avvio/Pausa : ▷ l'apparecchiatura scarica l'acqua e centrifuga.

La spia opzione □ o 1si spegne.

Qualora sia stato impostato te la velocità della centrifuga non venga modificata, quando viene premuto il pulsante Avvio/Pausa || l'apparecchiatura si limita a scaricare l'acqua.

1. Al termine del programma, una volta spenta la spia di porta bloccata, è possibile aprirlo.
2. Premere il tasto On/Off per alcuni secondi per disattivare l'apparecchiatura.
3. Chiudere il rubinetto dell'acqua.

Funzione Stand-by

La funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

- Non viene usata l'apparecchiatura per 5 minuti quando non c'è nessun programma in funzione. Premere il tasto On/Off ^1 per attivare nuovamente l'apparecchiatura.

- Dopo 5 minuti dal termine del programma di lavaggio. Premere il tasto On/Off per attivare nuovamente l'apparecchiatura. Il display mostra il tempo dell'ultimo programma impostato. Ruotare il selettore dei programmi per impostare un nuovo ciclo. Se la manopola del programma viene ruotata fino alla posizione "Reset" •,

l'apparecchiatura si spegne automaticamente dopo 30 secondi.

Se si imposta un programma o un'opzione che termina con l'acqua nel cesto, la funzione Stand-by non disattiva l'apparecchiatura per ricordarvi di scaricare l'acqua.

Utilizzo quotidiano - Lavaggio e asciugatura

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Questa apparecchiatura è una lavasciuga automatica.

Programma completo lava&asciuga

In alcuni programmi di lavaggio è possibile combinare la modalità di lavaggio e la modalità di asciugatura per l'esecuzione di un programma completo di lavaggio & asciugatura.

Procedere come segue:

1. Premere il tasto Accensione/
   Spegnimento Ⓞ per alcuni secondi per attivare l'apparecchiatura.
2. Caricare il bucato un capo alla volta.
3. Versare il detersivo e gli additivi nello scomparto adeguato.
4. Ruotare il selettore dei programmi sul programma di lavaggio desiderato. L'apparecchiatura esegue in modalità predefinita solo il lavaggio e la spia del tasto è accesa. Il display mostra la temperatura predefinita e la centrifuga. Se necessario, modificarle in base al tipo di bucato.
5. Impostare le opzioni desiderate, se sono disponibili.
6. Premere una volta il tasto Modalità per attivare anche la funzione di asciugatura. Entrambe le spie

sono accese. La spia 📍 viene visualizzata sul display.

Lavaggio e Asciugatura - Livelli automatici

1. Premere ripetutamente il tasto
   Asciugatura automatica finché il display non mostra il livello di asciugatura desiderato. Le spie corrispondenti nel display si illuminano di conseguenza:
   a. 🌿 Pronto stiro: per capi in cotone;
   b. Asciutto armadio: per cotone e capi sintetici;
   c. ✿ Extra asciutto: per capi in cotone.

Il tempo sul display è uguale alla durata del ciclo di lavaggio e di asciugatura, calcolati sulla base delle dimensioni di un carico predefinite.

Per buoni risultati di asciugatura utilizzando meno energia e in breve tempo, l'apparecchiatura non permette di impostare una velocità di centrifuga troppo bassa per i capi da lavare e asciugare.

1. Premere il tasto Avvio/Sospendi per avviare il programma. Inizia la stima AutoAdjust.

Sul display si accende la spia di oblò bloccato —0.

Sul display compare anche il tempo residuo del programma.

Lavaggio e asciugatura a tempo

1. Toccare il pulsante Asciugatura a tempo RIPi ripetutamente per impostare il valore tempo desiderato (cfr. la tabella "Asciugatura a tempo" nel capitolo "Programmi"). L'indicatore del livello di asciugatura 🌐 si spegne e l'indicatore SISI si accende.

Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti. Il display mostra il nuovo valore temporale impostato.

1. Premere il pulsante Avvio/Sospendi ▷II per avviare il programma. Inizia la stima AutoAdjust.

Sul display si accende la spia di oblò bloccato

Sul display compare anche il tempo residuo del programma.

Al termine del programma di asciugatura

• L'apparecchiatura si arresta automaticamente.

• Vengono emessi i segnali acustici (se attivi).
- Il display siarcende.
- La spia del tasto Avvio/Sospendi si spegne. La spia di porta bloccata si spegne e la porta si sblocca.
- Premere il tasto Accensione/Spegnimento ① per alcuni secondi per disattivare l'apparecchiatura.

Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

1. Togliere la biancheria dall'apparecchiatura.
2. Assicurarsi che il cestello sia vuoto.

Dopo la fase di asciugatura, pulire il cesto, la guarnizione e l'interno della porta con uno straccio bagnato.

Utilizzo quotidiano - Asciugatura

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Questa apparecchiatura è una lavasciuga automatica.

Preparazione all'asciugatura

1. Premere il tasto Accensione/ Spegnimento ① per alcuni secondi per attivare l'apparecchiatura.
2. Caricare la biancheria un capo alla volta.

3. Ruotare il selettore dei programmi sul programma adatto per asciugare i capi. L'apparecchiatura esegue in modalità predefinita solo il lavaggio e la spia del tasto Modalità Lavaggio è accesa.

4. Toccare due volte il pulsante Modalità per eseguire solo l'asciugatura. La spia del tasto Modalità asciugatura 🎨 si illumina e la spia del tasto Modalità Lavaggio 🎨 si spegne.

Quando si asciuga una grande quantità di capi, per ottenere buoni risultati di asciugatura, assicurarsi che la biancheria non sia arrotolata, ma sia uniformemente distribuita nel cesto.

Asciugatura - Livelli automatici

1. Premere ripetutamente il tasto Asciugatura automatica finché il

display non mostra il livello di asciugatura desiderato. Le spie corrispondenti nel display si illuminano di conseguenza:

a. Pronto stiro: per capi in cotone;
b. Asciutto armadio: per cotone e capi sintetici;
c. Extra asciutto: per capi in cotone.

Il display indica la durata del programma di asciugatura.

1. Premere il pulsante Avvio/Sospendi per avviare il programma.

Sul display si accende la spia di porta bloccata :

Sul display compare anche il tempo residuo del programma.

Tempo di asciugatura

1. Toccare il pulsante Asciugatura a tempo RIPi ripetutamente per impostare il valore tempo desiderato (cfr. la tabella "Asciugatura a tempo" nel capitolo "Programmi"). L'indicatore del livello di asciugatura 🧀 si spegne e l'indicatore si accende.

Ogni volta che si tocca questo tasto, il valore del tempo aumenta di 5 minuti. Il display mostra il nuovo valore temporale impostato.

1. Premere il tasto Avvio/Sospendi ▷‖ per avviare il programma.

Sul display si accende la spia di porta bloccata :

Sul display compare anche il tempo residuo del programma.

Al termine del programma di asciugatura

• L'apparecchiatura si arresta automaticamente.
• Vengono emessi i segnali acustici (se attivi).
- Il display 0:00 si accende.
- La spia del tasto Avvio/Sospendi ▷si spegne. La spia di porta bloccata ▪si spegne e la porta si sblocca.
- Premere il tasto Accensione/Spegnimento ① per alcuni secondi per disattivare l'apparecchiatura.

Dopo alcuni minuti dalla fine del programma, la funzione di risparmio energetico spegne automaticamente l'apparecchiatura.

1. Togliere la biancheria dall'apparecchiatura.
2. Assicurarsi che il cestello sia vuoto.

Dopo la fase di asciugatura, pulire il cesto, la guarnizione e l'interno della porta con uno straccio bagnato.

Lanugine nei tessuti

Durante la fase di lavaggio e/o di asciugatura, alcuni tipi di tessuto, (spugna, lana, felpe), potrebbero rilasciare della lanugine.

La lanugine rilasciata potrebbe aderire ai tessuti durante il ciclo successivo.

Questo inconveniente aumenta con i tessuti tecnici.

Per evitare la formazione di lanugine nel bucato, consigliamo di:

• Non lavare i tessuti scuri dopo aver lavato e asciugato quelli chiari (asciugamani, lana e felpa) e viceversa.
• Asciugare all'aria questi tipi di tessuto dopo il primo lavaggio, quando sono ancora nuovi.

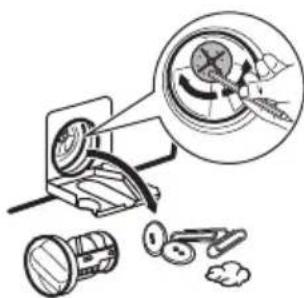

  • Pulire il filtro di scarico.
• Dopo la fase di asciugatura, pulire il cesto vuoto, la guarnizione e il portello con un panno umido.

Per rimuovere la lanugine all'interno del cesto, impostare un programma speciale:

• Svuotare il cesto.
• Pulire il cesto, la guarnizione e il portello con un panno umido.
• Impostare il programma Pulizia Macchina
  e Modalità asciugatura insieme per attivare l'azione anti-lanugine.

- Premere il pulsante Avvio/Sospendi per avviare il programma.

Se l'apparecchiatura viene utilizzata di frequente, avviare regolarmente il programma di pulizia.

Consigli e suggerimenti utili

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Il carico di biancheria

• Suddividere la biancheria come segue: bianchi, colorati, sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime due-tre volte.
• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cinture.
• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un detersivo apposito.
• Prestare attenzione alle tende. Togliere i ganci e sistemare le tende in una retina o federa.
  • Non lavare capi senza orlo o strappati.
• Utilizzare una retina per lavare piccoli capi e/o capi delicati (ad es. reggiseni con ferretto, cinture, calze, ecc.).
• Evitare di lavare indumenti con peli di animali o indumenti di bassa qualità che rilasciano molta lanugine, dato che ciò potrebbe bloccare il circuito di scarico e richiedere l'intervento del Servizio di assistenza.

Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente.

Consigliamo di pre-trattare tali macchie prima di mettere i capi nell'apparecchiatura.

Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

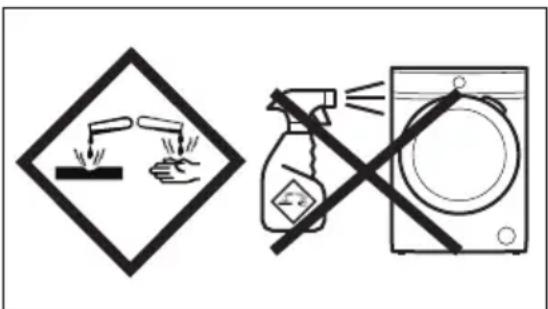

Non spruzzare lo smacchiatore sugli indumenti vicino all'apparecchio in quanto corrosivo per le parti in plastica.

Tipo e quantità di detersivo

La scelta del detersivo e l'uso di quantità corrette non solo influisce sulle prestazioni di lavaggio, ma aiuta anche ad evitare sprechi e a proteggere l'ambiente:

• Usare solo detersivi e altri additivi adatti ai lavaggi in lavabiancheria: Per prima cosa, attenersi a queste regole generiche:
• detersivi in polvere per tutti i tipi di tessuto, esclusi i delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato,

• detersivo liquido, preferibilmente per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o speciali per la lana.

• La scelta e la quantità di detersivo dipenderà da: tipo di tessuto (delicati, lane, cotoni, ecc.), colore dei vestiti, dimensione del carico, grado di sporcizia, temperatura di lavaggio e durezza dell'acqua utilizzata.

• Attenersi alle istruzioni sulla confezione dei detersivi o di altri prodotti senza superare il livello massimo indicato (MAX).
  • Non mischiare tipi diversi di detersivi.
• Utilizzare una quantità minore di detersivo se:

- si lava poca biancheria,

- la biancheria è poco sporca,

- si forma molta schiuma durante il lavaggio.

- Quando si usano capsule o pastiglie di detersivo, metterle sempre all'interno del cestello, non nel cassetto del detersivo.

Una quantità insufficiente di detersivo può causare:

• risultati di lavaggio insoddisfacenti,
• l'ingrigimento del carico di lavaggio,
• vestiti unti,
• muffa all'interno dell'apparecchiatura.

Una quantità eccessiva di detersivo può causare:

• formazione di schiuma,
• riduzione dell'effetto del lavaggio,
• risciacquo inadeguato,
• un maggiore impatto sull'ambiente.

Suggerimenti ecologici

Per risparmiare acqua, energia e contribuire a proteggere l'ambiente, consigliamo di attenersi a questi suggerimenti:

• Per la biancheria normalmente sporca è possibile evitare il prelavaggio per limitare i consumi di detersivo e acqua (con effetti positivi anche sull'ambiente).
• Caricando l'apparecchiatura alla capacità massima indicata per ogni programma è possibile ridurre il consumo di energia e di acqua.
• Con un pretrattamento adeguato, è possibile rimuovere le macchie e lo sporco ostinato; il bucato può quindi

essere lavato a una temperatura più bassa.

• Per utilizzare la giusta quantità di detersivo, rimandiamo alla quantità indicata dal produttore del detersivo. Controllare inoltre la durezza dell'acqua del proprio sistema domestico. Fare riferimento a "Durezza dell'acqua".
• Impostare la velocità di centrifuga massima per il programma selezionato per risparmiare energia durante la fase di asciugatura!

Grado di durezza dell'acqua

La durezza dell'acqua è classificata nei cosiddetti "gradi" di durezza. Per informazioni sulla durezza dell'acqua nella propria zona, rivolgersi all'amministrazione comunale o alla società di distribuzione idrica.

Caratteristica	Grado di durezza dell'ac-qua
	Gradi tedeschi °dH	Gradi francesi °T.H.
Dolce 0-7 0-15
Media 8-14 16-25
Dura 15-21 26-37
Molto dura >21 >37

Quando l'acqua ha un grado di durezza medio-alto, è opportuno servirsi di un decalcificatore dell'acqua. Seguire le istruzioni del fabbricante. La dose di detersivo può quindi essere regolata (ridotta) in base al grado di durezza dolce.

Preparazione del ciclo di asciugatura

• Aprire il rubinetto dell'acqua.
• Controllare che il tubo di scarico sia collegato correttamente. Per maggiori informazioni fare riferimento al capitolo sull'installazione.

- Per conoscere il massimo carico di biancheria ammesso per i programmi di asciugatura, fare riferimento alla tabella dei programmi di asciugatura.

Capi non idonei per l'asciugatura a macchina

Non impostare un programma di asciugatura per i seguenti capi:

• Tende sintetiche.
- Indumenti con parti in metallo.
- Calze di nylon.
- Trapunte.
- Copriletto.
- Piumoni.
- Giacche a vento.
- Sacchi a pelo.
- Tessuti con residui di lacche per capelli, solventi per unghie o simili.
- Capi imbottiti di gommapiuma o materiali simili.

Etichette dei capi

Quando si asciuga la biancheria, seguire le indicazioni del produttore riportate sulle etichette:

• = il capo può essere asciugato nell'asciugabiancheria
- = it ciclo di asciugatura è ad alta temperatura
- = Il ciclo di asciugatura è a temperatura ridotta
- = capo non può essere asciugato nell'asciugabiancheria.

Durata del ciclo di asciugatura

Il tempo di asciugatura può variare in base ai sequenti fattori:

• velocità di centrifuga finale
• livello di asciugatura
• tipo di tessuto
• peso del carico

Asciugatura aggiuntiva

Se al termine del programma di asciugatura la biancheria è ancora umida, selezionare un ulteriore ciclo di asciugatura breve.

AVVERTENZA! Per evitare la formazione di pieghe e il restringimento non asciugare il bucato troppo a lungo.

Suggerimenti generali

Fare riferimento alla tabella "Programmi di asciugatura" per i tempi di asciugatura medi.

L'esperienza aiuterà a fare il bucato in modo migliore. Si consiglia di prendere nota dei cicli già eseguiti.

Per evitare l'elettricità statica al termine del ciclo di asciugatura:

1. Aggiungere un ammorbidente nel ciclo di lavaggio.
2. Utilizzare un ammorbidente speciale per asciugabiancheria.
   Al termine del programma di asciugatura, togliere subito il bucato.

Pulizia e cura

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura.

Dopo ogni ciclo, tenere lo sportello e il cassetto del detersivo leggermente socchiusi

per far circolare l'aria e asciugare l'umidità all'interno dell'apparecchiatura. In questo modo si eviteranno muffe e odori.

Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e staccare la spina.

Programma indicativo di pulizia periodica

Disincrostazione Due	volte l'anno
Lavaggio di manutenzione	Una volta al mese
Pulizia della guarnizione dell'oblò	Ogni due mesi
Pulizia del cesto Ogni	due mesi
Rimozione della lanugine nel cesto	Due volte al mese1)
Pulizia del cassetto del detersivo	Ogni due mesi
Pulizia del filtro della pompa di scarico	Due volte l'anno
Pulizia del tubo di carico e del filtro della valvola	Due volte l'anno

1) Vedere il capitolo "Lanugine negli indumenti".

I paragrafi seguenti spiegano come si deve pulire ogni parte.

Rimuovere gli oggetti estranei

Assicurarsi che le tasche siano vuote e che tutti gli elementi sciolti siano legati prima di eseguire il ciclo. Fare riferimento alla sezione “Carico di biancheria” in “Consigli e suggerimenti utili”.

Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Fare riferimento ai paragrafi “Guarnizione della porta con doppio elemento di blocco dell'estremità”, “Pulizia del cestello”, “Pulizia della pompa di scarico” e “Pulizia del tubo di carico e del filtro della valvola”. Se necessario, contattare il Centro di Assistenza Autorizzato.

Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare

perfettamente tutte le superfici. Non utilizzare spugne abrasive o materiale abrasivo.

ATTENZIONE! Non utilizzare alcol, solventi o prodotti chimici.

ATTENZIONE! Non pulire le superfici metalliche con detergenti a base di cloro.

Decalcificazione

Se la durezza dell'acqua locale è alta o moderata, consigliamo di utilizzare un prodotto decalcificante per le lavatrici.

Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare.

I detersivi normalmente disponibili in commercio contengono già addolcitori, ma consigliamo di eseguire di tanto in tanto un ciclo col cesto vuoto e un prodotto decalcificante.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

Lavaggio di manutenzione

L'uso ripetuto e prolungato di programmi a bassa temperatura può causare depositi di detersivi, residui di lanugine, crescita batterica all'interno del cesto e della vasca. Ciò potrebbe generare cattivi odori e muffa. Per eliminare questi depositi e pulire la parte interna dell'apparecchiatura, eseguire a intervalli regolari lavaggi di manutenzione (almeno una volta al mese):

Rimandiamo al paragrafo dedicato alla "Pulizia del cesto".

Guarnizione dell'oblò

Controllare regolarmente la guarnizione dell'oblò e rimuovere tutti gli oggetti dalla parte interna.

Controllare regolarmente il cesto per evitare depositi indesiderati.

Nel cestello si possono formare depositi di ruggine dovuti a corpi estranei o a tracce di ferro presenti nell'acqua

Pulire il cesto con prodotti adatti all'acciaio inossidabile.

Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

Per la pulizia del cesto, non utilizzare prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o pagliette abrasive.

Per una pulizia completa:

1. Togliere tutta la biancheria dal cesto.

2. Eseguire il programma Pulizia Macchina

. Per ulteriori dettagli rimandiamo alla ella dei programmi di lavaggio.

1. Aggiungere una piccola quantità di detersivo in polvere nel cesto vuoto per risciacquare tutti i residui rimasti.

Pulizia della vaschetta del detersivo e della rientranza della vaschetta

Il cassetto del detersivo dovrebbe essere pulito a intervalli regolari per eliminare i possibili depositi di detersivo secco o ammorbidente ostruito e/o formazione di muffa. Procedere come segue:

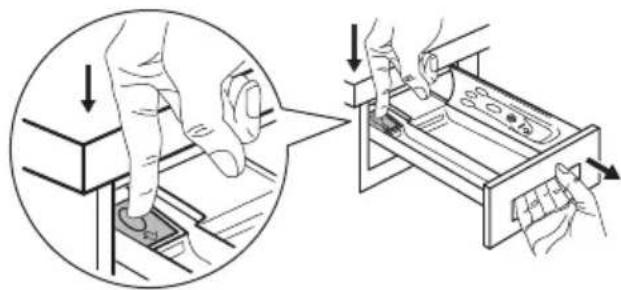

Per rimuovere il cassetto, premere verso il basso la leva di sblocco ed estrarlo.

Per facilitare la pulizia, rimuovere anche la parte superiore della vaschetta degli additivi.

Utilizzare uno spazzolino duro per pulire e rimuovere tutti i residui di detersivo in polvere.

Eliminare tutte le parti rimosse dalla vaschetta sotto un rubinetto per rimuovere eventuali tracce di detersivo accumulato.

Utilizzare lo spazzolino di prima per pulire la rientranza, assicurandosi che la parte superiore e quella inferiore siano ben pulite.

Dopo aver pulito la vaschetta e la rientranza, riposizionare la vaschetta stessa ed eseguire un programma di risciacquo senza biancheria nel cesto al fine di eliminare eventuali residui.

Pulizia della pompa di scarico

AVVERTENZA! Scollegare la spina dalla presa di corrente.

Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito.

Pulire la pompa di scarico se:

• L'apparecchiatura non scarica l'acqua.
- Il cesto non gira.
• L'apparecchiatura emette un rumore anomalo a causa del blocco della pompa di scarico.

- Sul display compare il codice di allarme E20.

AVVERTENZA!

• Non togliere il filtro durante il funzionamento dell'apparecchiatura.
• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda. Attendere che l'acqua si raffreddi.

Procedere come segue per effettuare la pulizia della pompa:

1. Aprire il coperchio della pompa.
2. Collocare una ciotola adatta sotto all'accesso della pompa di scarico per raccogliere l'acqua che fuoriesce. Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il filtro.
3. Ruotare il filtro di 180 gradi in senso anti-orario per aprirlo, senza rimuoverlo. Lasciare che l'acqua fuoriesca.
4. Quando la ciotola è piena di acqua, capovolgere il filtro e svuotare il contenitore.
5. Ripetere i passaggi 3 e 4 fino a che l'acqua non smette di fuoriuscire.

1 2

1. Ruotare il filtro in senso antiorario per estrarlo.

1. Se necessario, togliere la lanugine e gli oggetti dall'incasso del filtro.

Assicurarsi che il girante della pompa possa ruotare. Se non ruota, contattare il Centro di Assistenza Autorizzato.

1. Pulire il filtro sotto al rubinetto dell'acqua.

2 1

1. Ricollocare il filtro nelle guide speciali ruotandolo in senso orario. Accertarsi di chiudere correttamente il filtro per evitare perdite.

1. Chiudere il coperchio della pompa.

Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.
2. Avviare il programma per scaricare l'acqua.

Pulizia del filtro in ingresso e della valvola del filtro

Nel caso in cui l'apparecchiatura impieghi troppo tempo a riempirsi di acqua o non si riempia, la spia del tasto di avvio lampeggia di rosso. Assicurarsi che il filtro di ingresso dell'acqua e il filtro della valvola siano bloccati (per maggiori dettagli fare riferimento al capitolo "Risoluzione dei problemi").

Procedere come segue:

• Chiudere il rubinetto dell'acqua.
- Svitare il tubo dal rubinetto.
• Pulire il filtro nel tubo con uno spazzolino duro.
• Riavvitare saldamente il tubo di carico al rubinetto.

• Svitare il tubo dall'apparecchiatura. Tenere vicino uno straccio per assorbire l'acqua che potrebbe fuoriuscire.

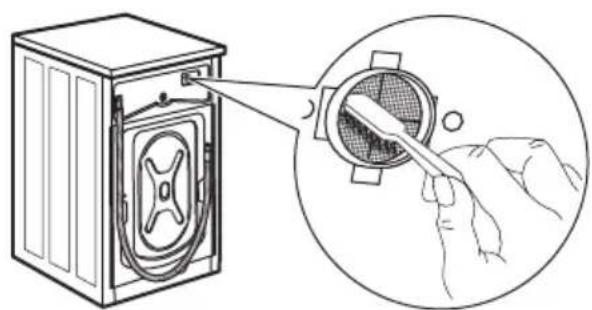

• Pulire il filtro nella valvola con uno spazzolino duro o con un panno.

35° 45°

- Riavvitare il tubo all'apparecchiatura ruotandolo a sinistra o a destra a seconda dell'installazione eseguita. Serrare correttamente il controdado per impedire perdite d'acqua.

- Aprire il rubinetto dell'acqua.

Scarico di emergenza

Qualora il dispositivo non scarichi acqua, eseguire la stessa procedura descritta nel paragrafo "Pulizia della pompa di scarico". Se necessario, pulire la pompa.

Quando si scarica l'acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri d'acqua nello scomparto del lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare l'acqua.

Precauzioni antigelo

Se si installa l'apparecchiatura in un luogo in cui la temperatura può raggiungere valori intorno agli 0°C oppure scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di corrente.
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.
4. Svuotare la pompa di scarico. Fare riferimento alla procedura per lo scarico di emergenza.
5. Quando la pompa di scarico è vuota, rimontare il tubo di carico.

AVVERTENZA! Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

Risoluzione dei problemi

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Introduzione

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Nel caso in cui il problema persista, contattare il Centro di Assistenza Autorizzato.

AVVERTENZA! Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione, sul display compare un codice allarme e il tasto Avvio/Sospendi potrebbe lampeggiare continuamente:

• • Alimentazione di rete è instabile. Attendere che si stabilizzi.
• Assenza di comunicazione tra gli elementi elettronici dell'apparecchiatura. Spegnerla e riaccenderla. Il programma non si è concluso correttamente o l'apparecchiatura si è fermata troppo presto. In caso di ricomparsa del codice allarme, contattare il Centro Assistenza Autorizzato.
  • E 10 - L'apparecchiatura non carica l'acqua in modo appropriato. Dopo il controllo corretto, avviare nuovamente l'apparecchiatura premendo il tasto Avvio/Sospendi e l'apparecchiatura prova a riprendere il ciclo. Qualora l'errore persista il codice allarme compare nuovamente.
  • E20 - L'apparecchiatura non scarica l'acqua.
  • E40 - L'oblò dell'apparecchiatura è aperto o non è chiuso correttamente. Controllare l'oblò!

Se l'apparecchiatura è stata caricata eccessivamente, estrarre alcuni capi dal cesto e/o tenere chiusa la porta toccando il tasto Avvio/Sospendi fino a che la spia non smette di lampeggiare (vedi figura sottostante).

Problema Possibile soluzione
Il programma non si av-via.L'apparecchiatura non carica l'acqua in modo appropriato. E 10	·Verificare che la spina sia collegata alla presa elettrica.·Controllare che la porta dell'apparecchiatura sia chiusa.E40·Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato.·Assicurarsi di aver premuto il tasto Avvio/Pausa .▷II·Se è stata impostata la Partenza ritardata, annullare l'impostazione o attendere il termine del conto alla rovescia.·Disattivare la funzione Sicurezza bambino se attiva.·Controllare la posizione della manopola sul programma sele-zionato.• Controllare che il rubinetto dell'acqua sia aperto.• Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.• Controllare che il rubinetto dell'acqua non sia ostruito.• Verificare che il tubo di carico non sia attorcigliato, danneggiato o piegato.• Controllare che il collegamento del tubo di carico dell'acqua sia stato eseguito correttamente.• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non siano ostruiti. Fare riferimento al capitolo "Pulizia e cura".
L'apparecchiatura carica e scarica immediatamente l'acqua.	• Accertarsi che il tubo di scarico sia nella posizione corretta. Il tubo flessibile potrebbe essere posizionato troppo basso. Fare riferimento alla sezione "Istruzioni di installazione".
L'apparecchiatura non scarica l'acqua. E20	• Controllare che lo scarico del lavello non sia ostruito.• Verificare che il tubo di scarico non sia attorcigliato o piegato.• Controllare che il filtro di scarico non sia ostruito. Pulire il filtro, se necessario. Fare riferimento al capitolo "Pulizia e cura".• Controllare che il raccordo del tubo di scarico sia stato eseguito correttamente.• Impostare il programma di scarico se si seleziona un programma senza fase di scarico.• Impostare il programma di scarico se si sceglie un'opzione che termina con l'acqua in vasca.
La fase di centrifuga non si avvia o il ciclo di lavaggio dura più a lungo del normale.	• Impostare il programma di centrifuga.• Controllare che il filtro di scarico non sia ostruito. Pulire il filtro, se necessario. Fare riferimento al capitolo "Pulizia e cura".• Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga. Il problema può essere legato a problemi di sbilanciamento.
Presenza di acqua sul pavimento.	• Assicurarsi che i raccordi dei tubi dell'acqua siano serrati e non vi siano perdite d'acqua.• Verificare che i tubi di carico e scarico dell'acqua non siano danneggiati.• Assicurarsi di utilizzare il detersivo adeguato e la giusta quantità.
Problema Possibile	soluzione
Non è possibile aprire la porta.	·Verificare che sia stato selezionato un programma di lavaggio che si conclude con l'acqua nella vasca.·Assicurarsi che il programma di lavaggio sia terminato.·Impostare il programma di scarico o di centrifuga se è presente dell'acqua nel cesto.·Assicurarsi che l'apparecchiatura sia alimentata dalla corrente elettrica.·Questo problema può essere causato da un malfunziona-mento dell'apparecchiatura. Contattare il Centro Assistenza Autorizzato.Se è necessario aprire la porta, leggere attentamente la se-zione "Apertura d'emergenza della porta".
L'apparecchiatura emette un rumore anomalo e vibra.	·Assicurarsi che il livellamento dell'apparecchiatura sia corretto. Fare riferimento alla sezione "Istruzioni di installazione".·Assicurarsi che l'imballaggio e/o i dadi per il trasporto siano stati rimossi. Fare riferimento alla sezione "Istruzioni di installazione".·Aggiungere altri capi nel cesto. Il carico potrebbe essere insufficiente. Rimandiamo al paragrafo "Apertura dell'oblò" nel capitolo uso quotidiano.
La durata del programma aumenta o diminuisce durante l'esecuzione del programma.	·AutoAdjust System consente di regolare la durata del pro-gramma a seconda del tipo e delle dimensioni del carico di bucato. Consultare la "Funzione di rilevamento del carico AutoAdjust System" nel capitolo "Utilizzo quotidiano".
I risultati del lavaggio non sono soddisfacenti.	·Aumentare la dose di detersivo o utilizzare un altro prodotto.·Utilizzare un prodotto speciale per eliminare le macchie difficili prima di lavare la biancheria.·Accertarsi di impostare la temperatura corretta.·Ridurre il carico di biancheria.
Troppa schiuma nel cesto durante il ciclo di lavaggio.	·Ridurre la quantità di detersivo.
Dopo il ciclo di lavaggio ci sono alcuni residui di detersivo del cassetto del detersivo.	·Verificare che l'aletta si trovi nella posizione corretta (SU per detersivo in polvere - GIÙ per detersivo liquido).·Verificare di aver utilizzato il cassetto del detersivo in linea con le indicazioni fornite nel presente manuale dell'utente.
L'apparecchiatura non asciuga o l'asciugatura non è soddisfacente.	·Aprire il rubinetto dell'acqua.·Controllare che il filtro di scarico non sia ostruito.·Ridurre il carico di biancheria.·Assicurarsi di aver impostato il ciclo corretto. Se necessario, impostare nuovamente un tempo di asciugatura ridotto.
La biancheria è piena di lanugine di diversi colori.	I capi lavati nel precedente ciclo hanno rilasciato lanugine di colore diverso:• La fase di asciugatura aiuta ad eliminare parte della lanugine.• Pulire gli indumenti con un prodotto per eliminare la lanugine.Nel caso di una quantità eccessiva di lanugine all'interno del ce-sto, eseguire un programma speciale per pulirlo (per maggiori dettagli fare riferimento a "Lanugine sui tessuti").

Apertura d'emergenza dell'porta

In caso di un'interruzione di corrente o di un guasto all'apparecchiatura la porta rimane bloccato. Il programma di lavaggio prosegue una volta ripristinata la corrente. Se la porta resta bloccato in caso di guasto, è possibile aprirlo mediante la funzione di sblocco di emergenza.

Prima di aprire la porta:

ATTENZIONE! Pericolo di scottature! Assicurarsi che la temperatura dell'acqua non sia troppo alta e la biancheria non sia calda. Se necessario, attendere l'abbassamento della temperatura.

ATTENZIONE! Rischio di lesioni! Assicurarsi che il cesto non stia ruotando. Se necessario, attendere che il cesto smetta di girare.

Assicurarsi che il livello dell'acqua all'interno del cesto non sia elevato. Se necessario, eseguire uno scarico di emergenza, (fare riferimento alla sezione "Scarico di emergenza" nel capitolo "Pulizia e cura").

Per aprire l'oblò, procedere come segue:

1. Premere il tasto Accensione/Spegnimento per spegnere l'apparecchiatura.

2. Scollegare la spina dalla presa di corrente.

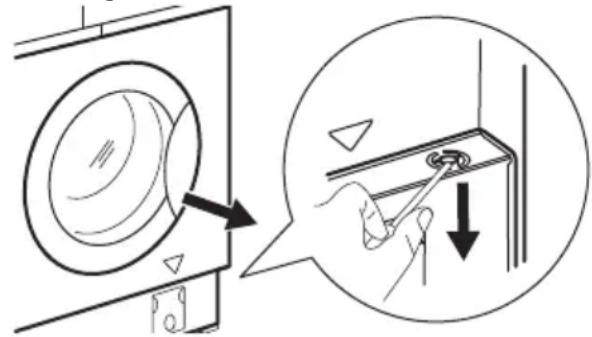

3. Tirare l'interruttore di sblocco di emergenza verso il basso una volta. Tirarlo ancora una volta, tenerlo tirato e aprire l'oblò dell'apparecchiatura. L'interruttore di sblocco di emergenza si trova dove indicato nella seguente immagine.

1. Estrarre la biancheria, quindi richiudere la porta.

Assistenza

Consigliamo di utilizzare parti di ricambio originali. Dopo il controllo, accendere l'apparecchiatura e premere il tasto per riavviare il programma.

Qualora il problema persista, contattare il centro di assistenza tecnica autorizzato. Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. Fare riferimento al capitolo "Elenco verifica ispezioni".

Valori di consumo

Introduzione

Per informazioni dettagliate sull'etichetta energetica, vedere il sito www.theenergylabel.eu.

Il codice QR sull'etichetta energetica fornita con l'apparecchiatura riporta un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questa apparecchiatura. È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchiatura. Fare riferimento al capitolo "Descrizione del prodotto" per la posizione della targhetta di identificazione.

Legenda

kg Carico di biancheria. h:mm Durata del programma:
kWh Consumo di energia. °C Temperatura nella stanza.
Litri Consumo d'acqua. giri/mi		n	Velocità di centrifuga.
%	Umidità residua alla fine del ciclo. Maggiore è la velocità di centrifuga, maggiore è il rumore e minore è l'umidità residua alla fine del ciclo di lavaggio.

i I valori e la durata del programma possono variare a seconda delle diverse condizioni (ad es. temperatura ambiente, temperatura e pressione dell'acqua, dimensione del carico e tipo di biancheria, tensione di alimentazione) e anche se si modifica l'impostazione predefinita di un programma.

Conforme al regolamento UE 2019/2023 della Commissione

Solo lavaggio

Eco 40-60 program-ma	kg kWh	Litri h:mm %		°C			giri/min1)
Pieno carico	8	1.085	60	3:30	50	46	1551

Eco 40-60 programma	kg kWh	Litri h:mm % °C				giri/min1)
Mezzo carico 4 0.675	45 2:40 50	40 1551
1/4 di carico 2 0.375	35 2:40 54	33 1551

1) Velocità massima di centrifuga.

Ciclo di lavaggio e asciugatura

Eco 40-60 programma e Livello Asciutto armadio	kg kWh	Litri h:mm % °C				giri/min1)
Pieno carico 4 3.215	68 6:15 0	41 1551
Mezzo carico 2 1.825	48 4:35	0	37 1551

1) Velocità massima di centrifuga.

Consumo di potenza in diverse modalità

Spento (W)	Stand-by (W)	Partenza ritardata (W)
0.30	0.30	4.00
La modalità Spento/Standby dura al massimo 15 minuti.

Programmi comuni - Solo lavaggio

Questi valori sono solo indicativi.

Programma	kg kWh	Litri h:mm % °C				giri/min1)
Cotoni2)90 °C	8	1.75 85	3:45 44 85	1600
Cotoni60 °C	8	0.75 80	3:30 44 55	1600
Cotoni3)20 °C	8	0.25 80	2:50 44 20	1600
Sintetici40 °C	3	0.65 75	2:20 35	40	1200
Delicati4)30 °C	2	0.30 50	0:50 35 30	1200
Lana30 °C	1.5 0.25	60 1:05 30	30 1200

1) Indicatore di riferimento della velocità di centrifuga.
2) Adatto per il lavaggio di tessuti molto sporchi.
3) Adatto per il lavaggio di cotoni poco sporchi.
4) Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.

Programmi comuni - Lavaggio e asciugatura

Questi valori sono solo indicativi.

Programma	kg kWh	Litri h:mm % °C				giri/min1)
Sintetici40 °C	3 2.00	75 4:00 1 40 1200

1) Indicatore di riferimento della velocità di centrifuga.

Considerazioni sull'ambiente

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

GARANZIA IKEA

Validità della garanzia

La presente garanzia è valida per 5 anni a partire dalla data di acquisto originale del vostro elettrodomestico presso un punto vendita IKEA. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'elettrodomestico.

Chi fornisce il servizio ai clienti?

L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la propria rete di partner di assistenza autorizzati.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è

valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, il fornitore del servizio nominato da IKEA sosterrà i costi per la riparazione, i pezzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato senza costi troppo elevati e che il difetto legato ai materiali o alla costruzione rientri nella copertura dell garanzia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio nominato da IKEA esaminerà il prodotto e deciderà a propria esclusiva discrezione se lo stesso rientra nella copertura della garanzia. In caso affermativo, il fornitore del servizio nominato da IKEA o un suo partner di assistenza autorizzato provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente.

Cosa non copre la garanzia

• Normale usura.
• Danni provocati deliberatamente o per negligenza e danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, qualità dell'acqua (per esempio presenza di eccessivo calcare nelle condutture idriche), eventi atmosferici o condizioni ambientali anomale.
• Parti soggette ad usura, per esempio batterie e lampadine.
• Danni a parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettrodomestico, per esempio graffi e variazioni di colore.
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi

di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo

- Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo qualora si possa provare che tali danni sono stati causati da difetti di produzione.

- Casi in cui non siano rilevati difetti durante la visita di un tecnico.

- Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.

- Riparazioni causate da installazione impropria o non conforme alle specifiche.

- Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale o commerciale.

- Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.

- Costo di installazione iniziale dell'apparecchiatura IKEA. Se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, se necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'elettrodomestico alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se:

• l'elettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• l'elettrodomestico è conforme e installato conformemente alle Istruzioni di montaggio e alle informazioni per la sicurezza contenute nel Manuale d'uso;

Servizio Assistenza dedicato agli elettrodomestici IKEA:

Non esitate a contattare il Servizio Assistenza IKEA per:

1. usufruire della garanzia;
2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:

3. installazione di cucine complete IKEA;
   • collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

4. chiedere chiarimenti sul contenuto del manuale d'uso e su specifiche dell'elettrodomestico IKEA.

Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarci se avete bisogno del nostro intervento

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

Per garantirVi un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell'elettrodomestico che trovate nel presente manuale. Prima di contattarci, accertati di avere a portata di mano il numero dell'articolo IKEA (codice a 8 cifre) e il numero di serie (codice a 8 cifre riportato sulla targhetta di classificazione) dell'elettrodomestico per il quale necessiti di assistenza.

i CONSERVATE LO SCONTRINO! E' la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell'elettrodomestico IKEA che avete acquistato.

Vi serve altro aiuto?

Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la documentazione dell'apparecchiatura prima di contattarci.

Inhoudsopgave
