MANUALE UTENTE Fairmont 50 Blumfeldt

Laringraziamo per l'acquistodel dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 44

Attrezzi necessari 45

Volume di consegna 45

Installazione 46

Dopo l'installazione 50

Pulizia e manutenzione 50

Ricerca e correzione degli errori 51

DATI TECNICI

Numero articolo 10045417, 10045418, 10045419

Dimensioni (AxL) 107 x 50 cm

Importatore per la Gran Bretagna:

• Seguire attentamente le istruzioni di installazione per fissare correttamente il dispositivo alla parete.
• Per evitare un possibile rischio di incendio, è importante che il dispositivo sia installato rispettando le indicazioni fornite nelle istruzioni.
• Il radiatore è progettato per l'uso in locali al chiuso. Non posizionare il radiatore in una doccia, in un bagno turco o in qualsiasi altro luogo esposto all'acqua.

Consigli per la sicurezza dei bambini

- Tenere presente che la responsabilità per la sicurezza dei bambini in casa ricade al 100% sull'utente. Subito dopo l'installazione, il radiatore può diventare un pericolo per i bambini perché:

(a) non è progettato per sostenere un peso aggiuntivo irragionevole, come quello di un bambino; e

b) il radiatore si surriscalda durante l'uso.

- Per questo motivo, i bambini non devono arrampicarsi, salire sopra o giocare con il radiatore o gli elementi riscaldanti, poiché possono risultare incidenti o lesioni, ad esempio a causa del calore, della caduta o del distaccamento del radiatore dalla parete.

Note per l'installazione

• Rispettare tutte le norme locali per gli impianti sanitari e gli edifici.
• Chiudere il condotto principale dell'acqua.
• Leggere attentamente queste istruzioni per garantire una corretta installazione.
• Assicurarsi che le parti elencate di seguito siano incluse nella confezione.

Note sull'utilizzo

- Il radiatore deve essere riempito solo con acqua a una temperatura inferiore ai 100 °C.

Temperatura: 0^ C < t < 100^ C

- Se la temperatura supera i 48 °C, posizionare un avvertimento di pericolo vicino al prodotto per evitare incidenti causati da ustioni o da incendi.

Nota: se la temperatura ambiente scende sotto 1 °C, scaricare l'acqua per evitare il congelamento.

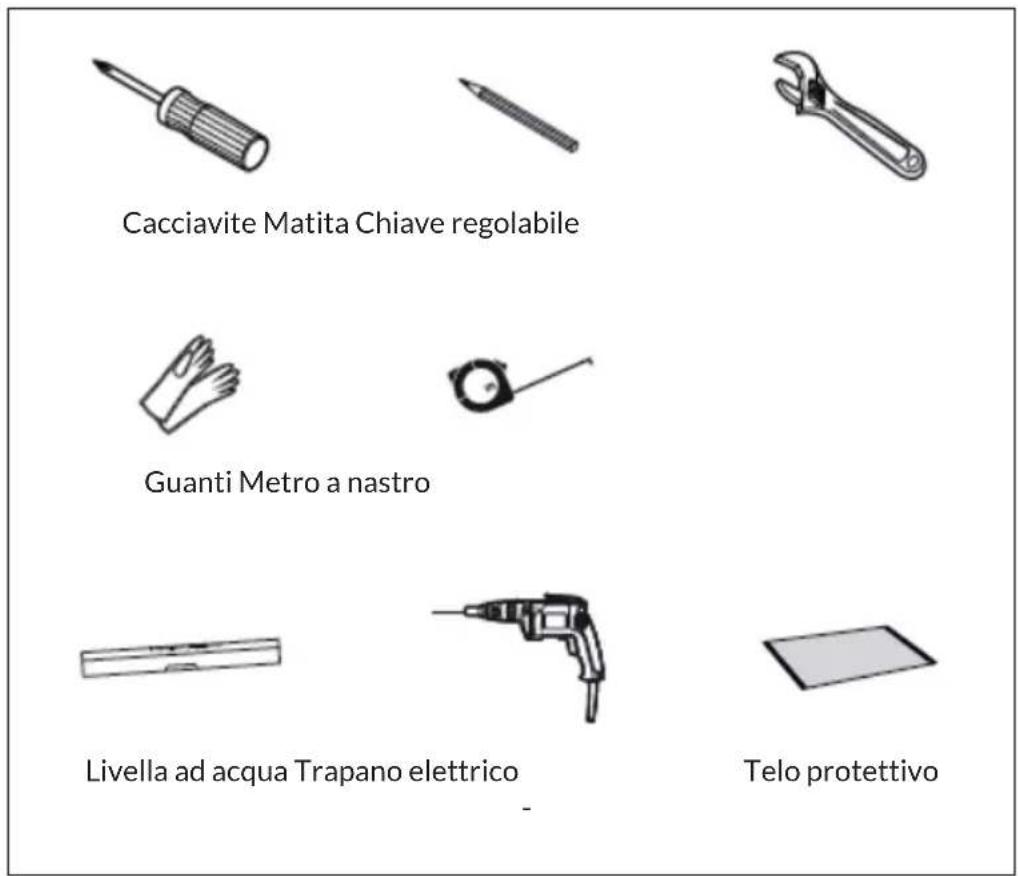

ATTREZZI NECESSARI

Cacciavite Matita Chiave regolabile Guanti Metro a nastro Livella ad acqua Trapano elettrico Telo protettivo

VOLUME DI CONSEGNA

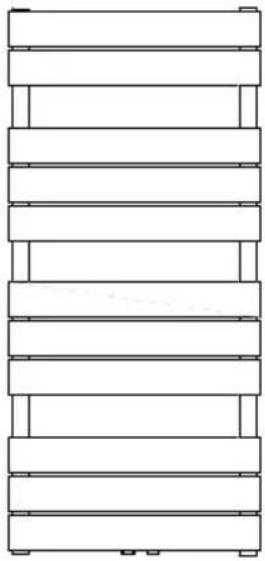

Radiatore (1x) Viti lunghe (4x) Tasselli (4x)
	Supporti a parete (4x) Gommini (2x)
	Sfiato dell'aria (1x) Tappi (3x)

INSTALLAZIONE

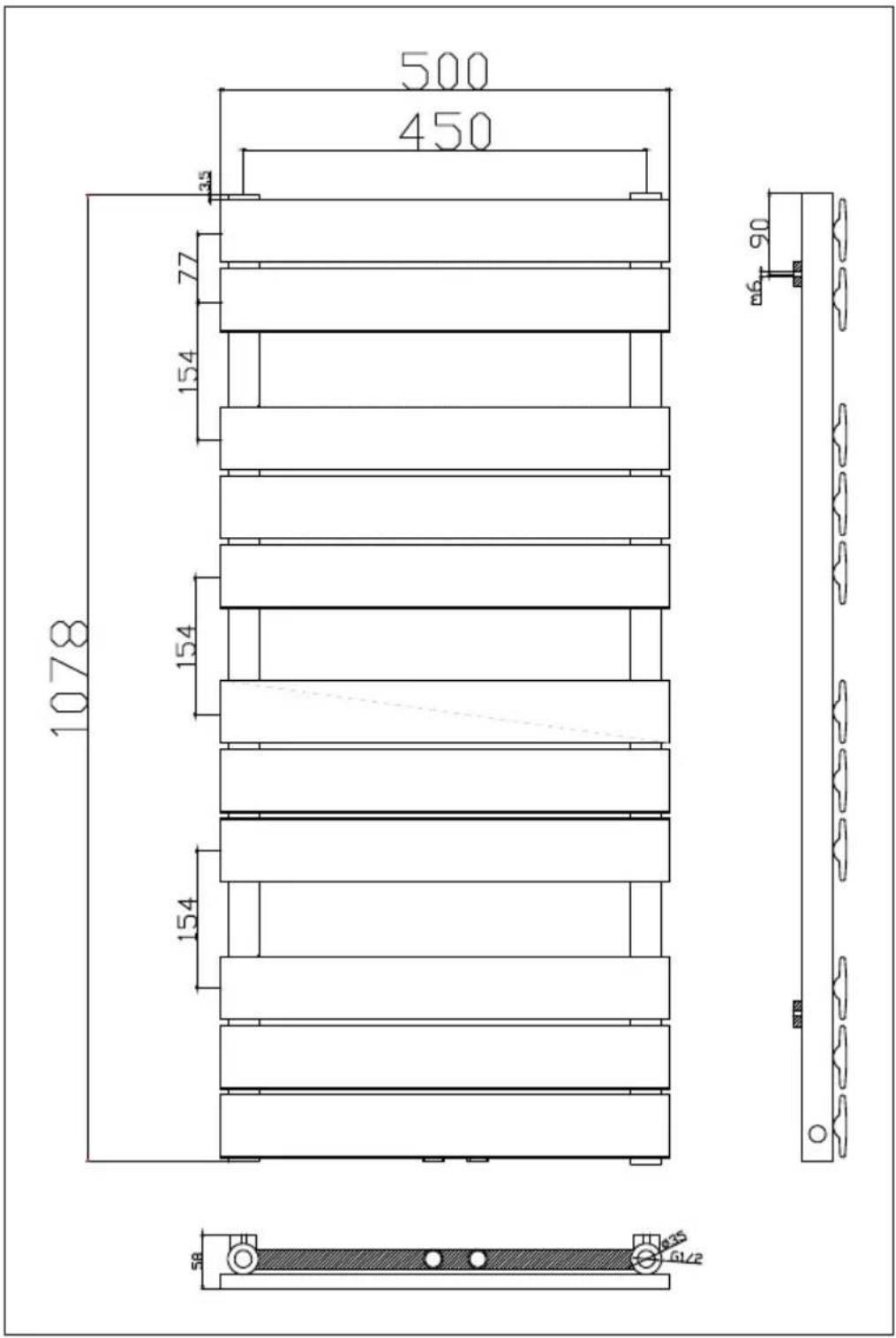

Dimensioni del radiatore Fairmont

Lasciare spazio sufficiente per l'installazione di valvole e/o regolatori termostatici.

• Posizionare il radiatore nel punto desiderato, controllare se è perfettamente allineato e segnare quattro posizioni uguali per i supporti.
  • Assicurarsi che il radiatore sia montato in verticale.
• Prima dell'installazione, posizionare un telo protettivo sul pavimento per evitare di perdere i componenti più piccoli.

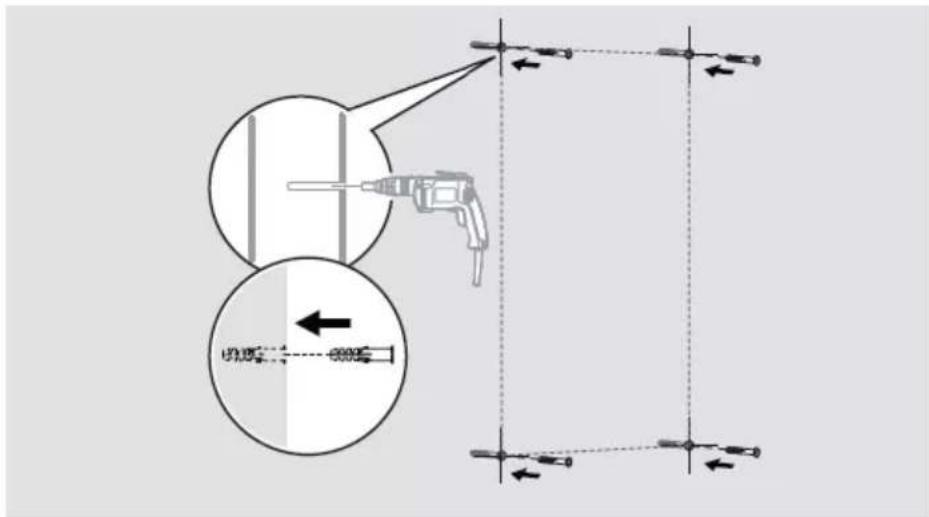

2° passaggio

- Praticare dei fori nella parete e inserire i tasselli.

Nota: per i controsoffitti o le pareti con tubolari, è possibile acquistare altri elementi fissanti presso un negozio di bricolage.

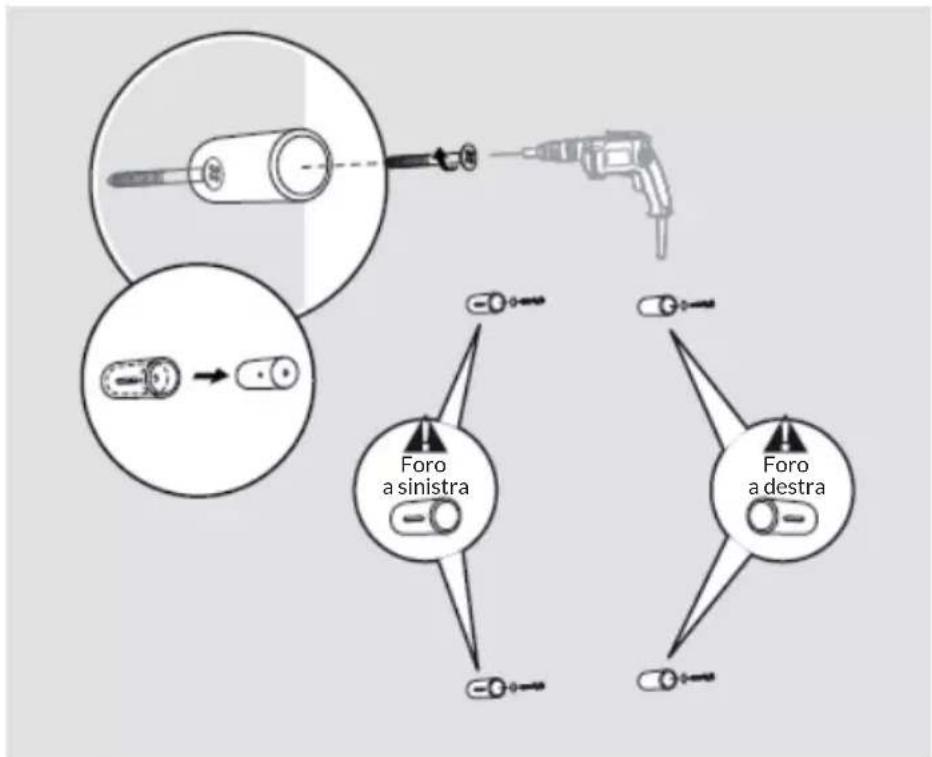

3º passaggio

• Separare le due parti del supporto e fissare quella più grande alla parete.

4º passaggio

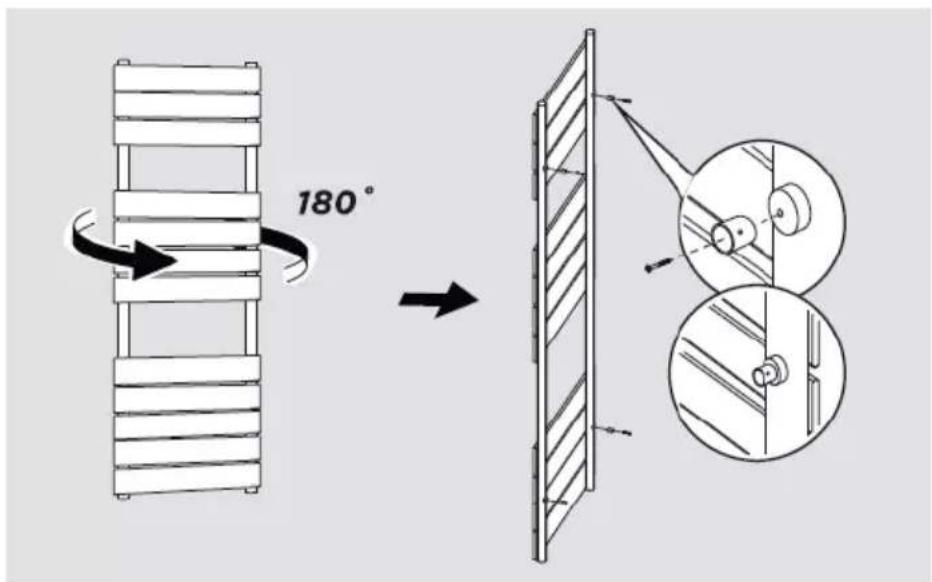

180°

• Fissare la parte più piccola del supporto al lato posteriore del radiatore.

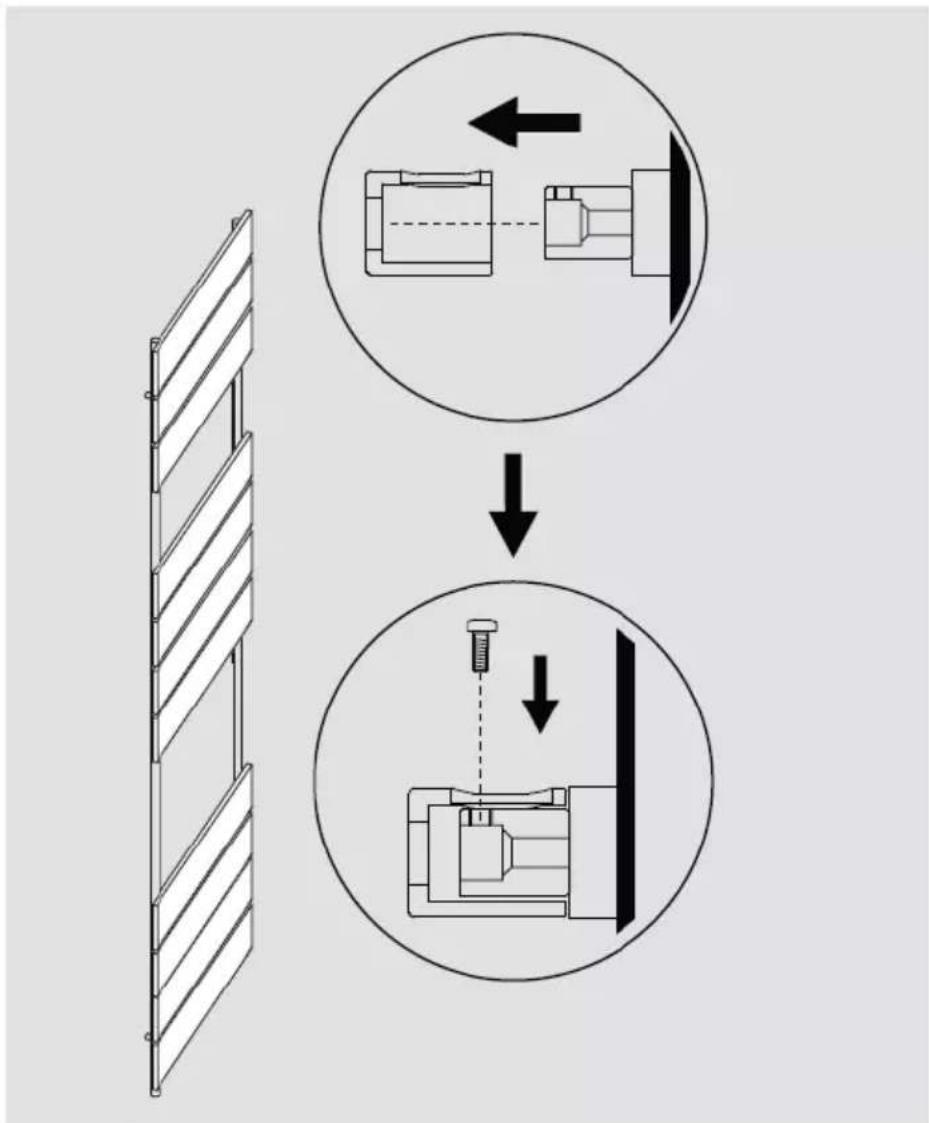

5° passaggio

• Fissare il radiatore alla parete allineando i supporti e stringere la vite piccola quando è in posizione.
• Collegare il radiatore all'impianto centrale di riscaldamento.

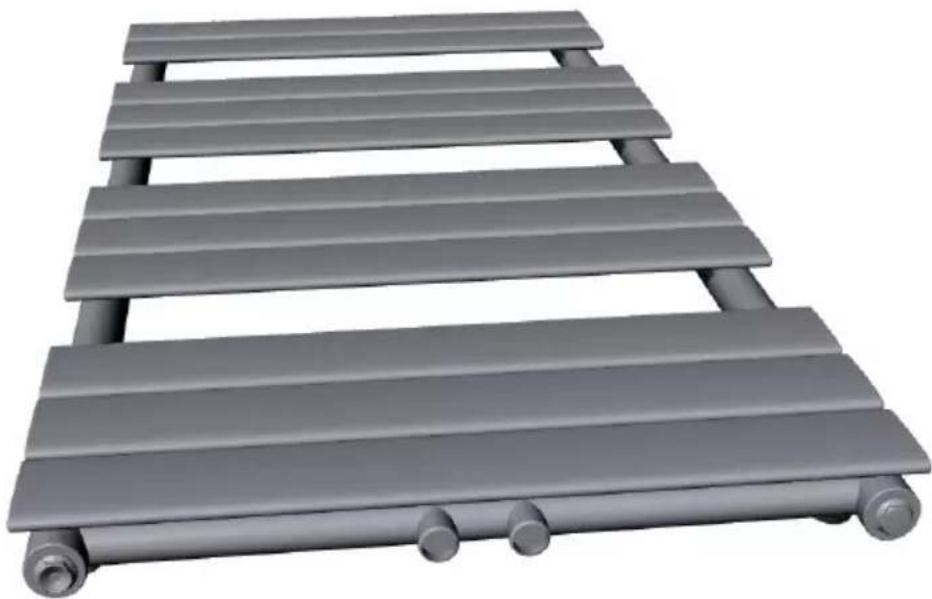

Opzione

- Opzionalmente, è possibile collegare il radiatore all'impianto centrale di riscaldamento anche dal lato inferiore.

DOPO L'INSTALLAZIONE

• Utilizzare un cacciavite per aprire lo sfiato dell'aria. Aprire la valvola e far fluire l'acqua nel radiatore.
• Controllare che i collegamenti non presentino perdite.
• Quando l'acqua esce dallo sfiato, non c'è più aria nel tubo.
• Chiudere lo sfiato con un cacciavite e aprire la valvola. Il radiatore è ora pronto all'uso.

PULIZIA E MANUTENZIONE

• Pulire la superficie con un panno soffice inumidito.
• Non utilizzare mai detergenti abrasivi su questo prodotto per non danneggiarne la superficie.
• I radiatori sono in acciaio e non devono pertanto essere puliti con detergenti corrosivi o abrasivi.

RICERCA E CORREZIONE DEGLI ERRORI

Se il radiatore non funziona, la capacità di risolvere alcuni semplici problemi può evitare stress e fastidi. Qui è disponibile una guida per risolvere i problemi più comuni legati ai radiatori.

Problema Causa Soluzione
Punti freddi sul radiatore	L'acqua non scorre correttamente nel radiatore	Assicurarsi che non vi sia aria nel radiatore. Sfiatare il radiatore per eliminare l'aria all'interno.
		Assicurarsi che la valvola sia completamente aperta affinché l'acqua possa scorrere liberamente. Alcuni radiatori richiedono una deviazione per consentire all'acqua di scorrere correttamente.
Perdita del radiatore Il dado della valvola è allentato.		Serrare il dado della valvola.
		Difetti di saldatura Sostituire il radiatore.
Rumori di fischi o sibili d'acqua	Il radiatore non è stato allineato correttamente durante l'installazione.	Ripetere l'installazione
Rumore di sferragliamento	Il radiatore è stato installato in una posizione che non consente l'espansione dei tubi.	Ripetere l'installazione
