MANUAL DE USUARIO Fairmont 50 Blumfeldt

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 34

Herramientas necesarias 35

Contenido del envío 35

Instalación 36

Después de la instalación 40

Limpieza y cuidado 40

Detección y reparación de anomalías 41

DATOS TÉCNICOS

Número del artículo 10045417, 10045418, 10045419

Dimensiones (alto x ancho) 107 x 50 cm

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

INDICACIONES DE SEGURIDAD

• Siga atentamente las instrucciones de instalación para asegurarse de que el aparato queda bien fijado a la pared.
• Para evitar un posible riesgo de incendio, es importante que instale el aparato de acuerdo con las especificaciones indicadas en las instrucciones.
• El radiador está destinado exclusivamente para interiores, no coloque el radiador en duchas, baños de vapor o cualquier otro lugar donde el aparato pueda estar expuesto al agua.

Indicaciones de seguridad infantil

• Recuerde que la seguridad de su hijo en casa es 100 % su responsabilidad. Desde el momento de instalación del radiador, puede resultar peligroso para los niños, ya que
  a) el radiador no esté diseñado para soportar un peso adicional no razonable, como el de un niño; y
  b) el radiador se calienta durante el uso.

- Por este motivo, los niños no deben subirse, agarrar o jugar con el radiador o las aletas de calefacción, ya que puede provocar accidentes o lesiones como, por ejemplo, por el calor, por caerse o por arrancar el radiador de la pared.

Indicaciones sobre la instalación

• Respete todas las normas locales sobre instalaciones sanitarias y edificios.
  • Cierre la tubería principal.
• Lea atentamente estas instrucciones para garantizar una instalación correcta.
• Asegúrese de que las piezas enumeradas a continuación se encuentren en el paquete.

Indicaciones de uso

• Para rellenar el radiador, utilice agua con una temperatura inferior a 100 °C.
  Temperatura: 0^ C < t < 100^ C

- Si la temperatura supera los 48 °C, coloque una señal de advertencia cerca del aparato para evitar accidentes por quemaduras o incendios.

Nota: Si la temperatura ambiente desciende por debajo de 1 °C, drene el agua para evitar que se congele.

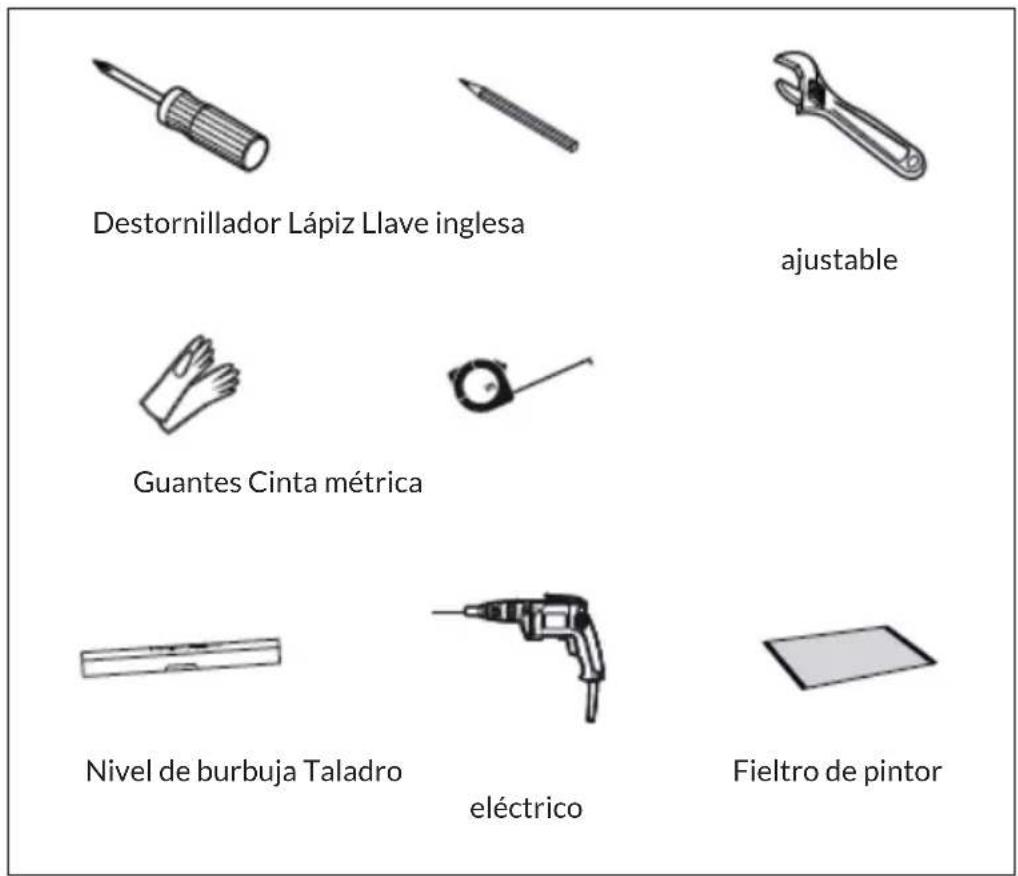

HERRAMIENTAS NECESARIAS

Destornillador Lápiz Llave inglesa ajustable Guantes Cinta métrica Nivel de burbuja Taladro eléctrico Fieltro de pintor

CONTENIDO DEL ENVÍO

Radiador (1x) Tornillo largo (4x) Taco (4x)
	[0YZD]
	Soporte de pared (4x) Arandela de goma (2x)
	Purgador (1x) Tapón ciego (3x)

INSTALACIÓN

Dimensiones del radiador Fairmont

Deje espacio suficiente para la instalación de válvulas o reguladores termostáticos.

• Coloque el radiador en el lugar deseado, compruebe la alineación horizontal y marque cuatro puntos iguales para los soportes.
• Asegúrese de montar el radiador verticalmente.
• Antes de la instalación, coloque una tela de pintor en el suelo para evitar la pérdida de piezas pequeñas.

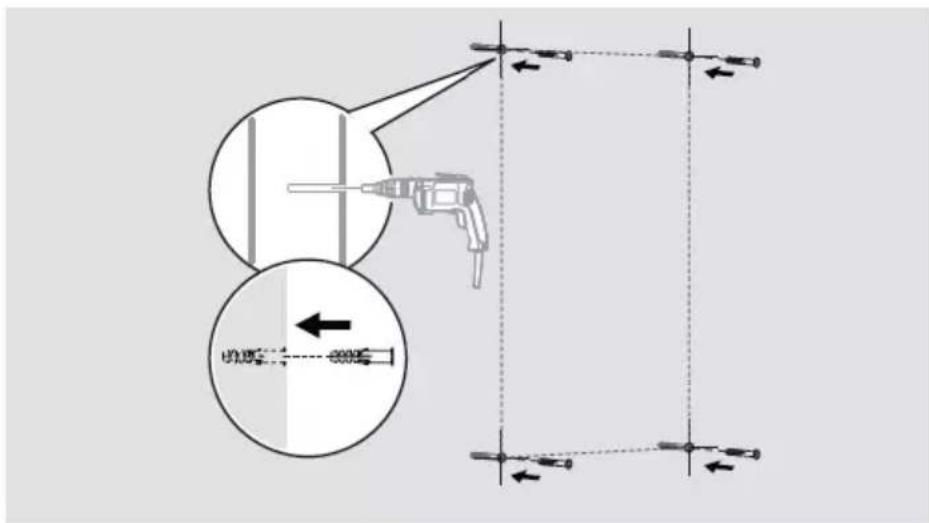

Paso 2

300m

- Perfore la pared e inserte los tacos.

Nota: Para los falsos techos o las paredes con tabiques, puede adquirir sujeción adicional en la ferretería.

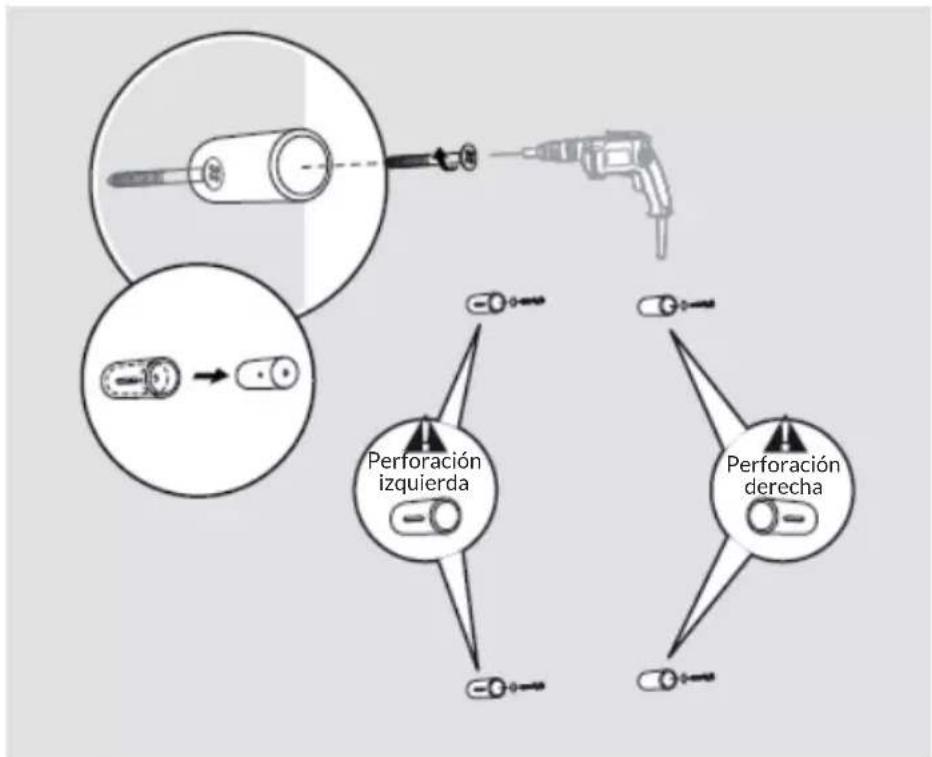

Paso 3

• Separe las dos partes del soporte y fije la más grande a la pared.

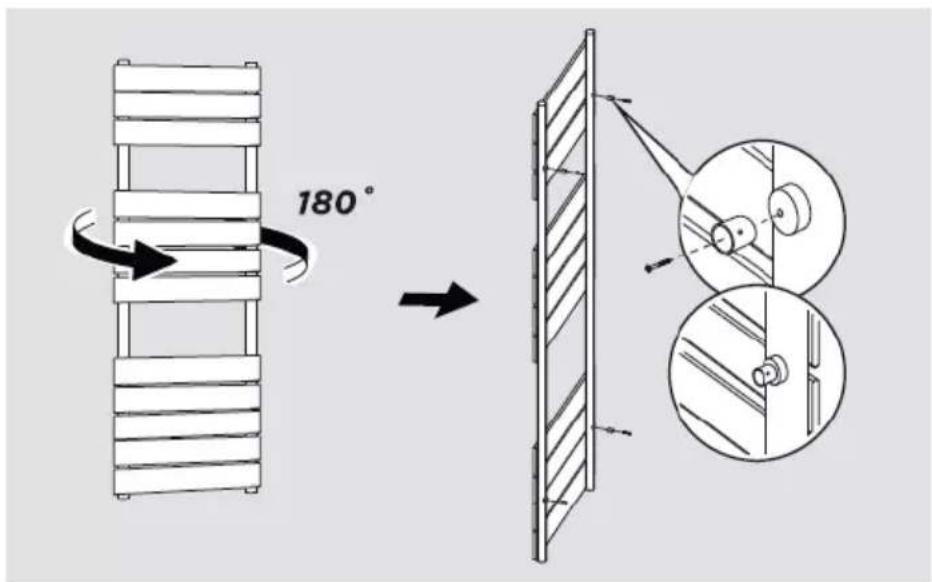

Paso 4

180°

• Coloque la parte más pequeña en la parte trasera del radiador.

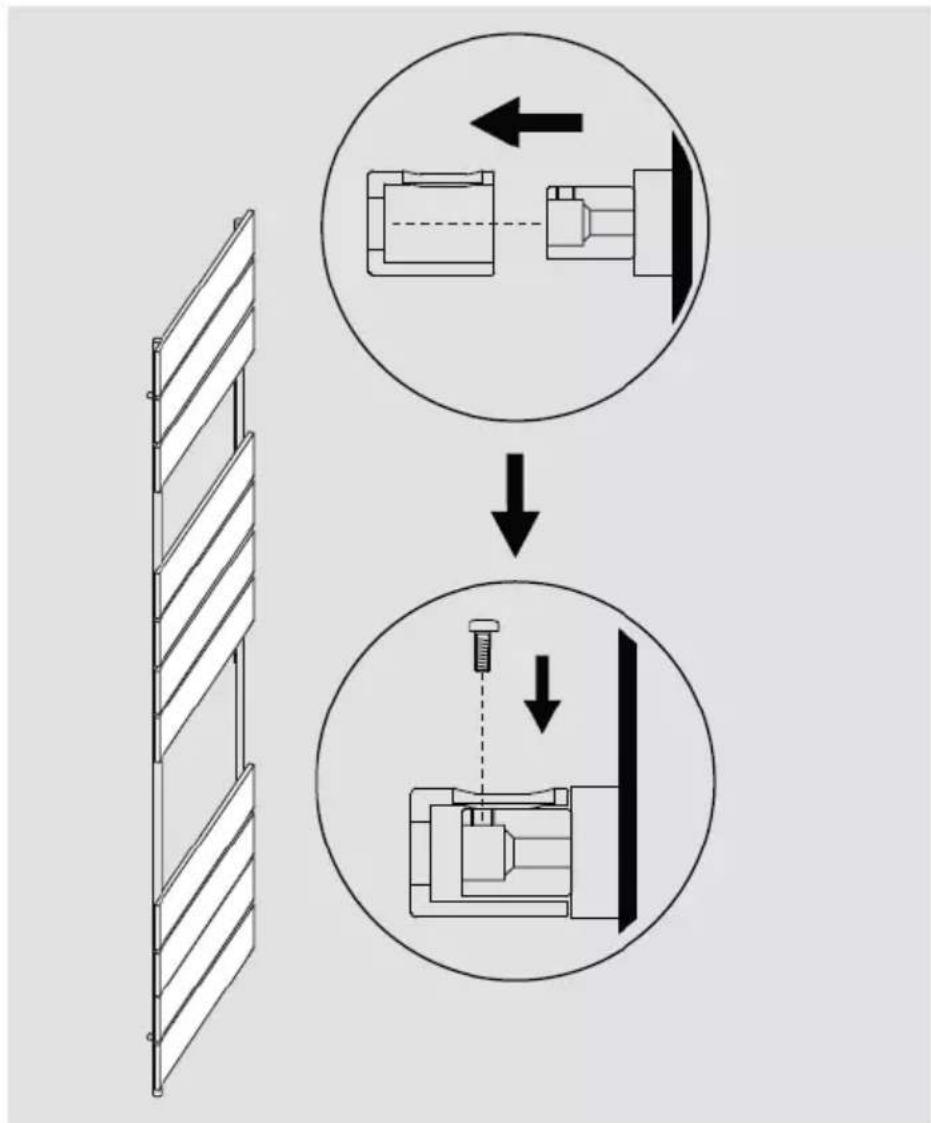

Paso 5

• Fije el radiador a la pared alineando los soportes y apriete el tornillo corto cuando esté colocado.
• Conecte el radiador a su sistema de calefacción central.

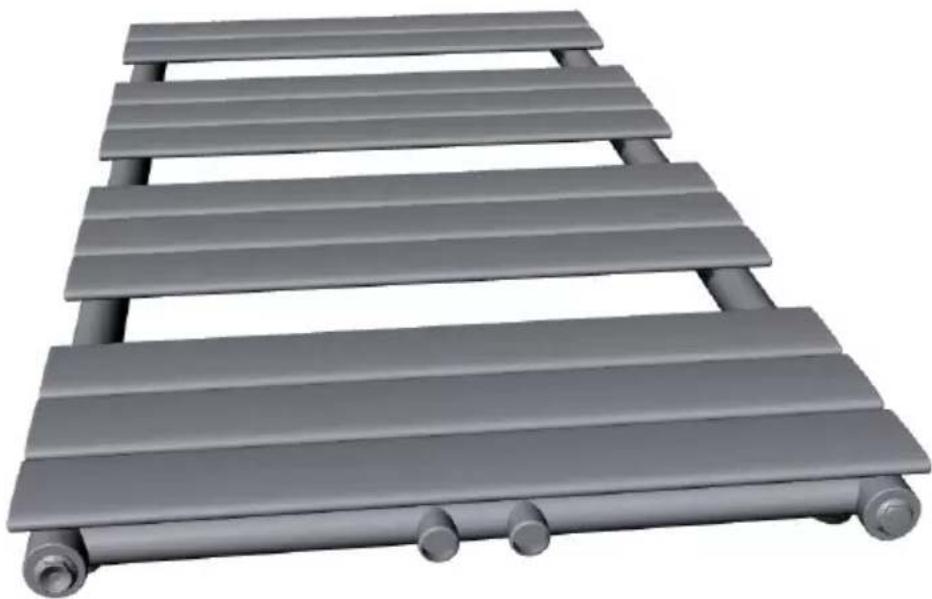

Opción

- Si lo desea, también puede conectar el radiador a su sistema de calefacción central a través de la parte inferior.

DESPUÉS DE LA INSTALACIÓN

• Utilice un destornillador para abrir el orificio de ventilación. Abra la válvula para que el agua fluya al radiador.
• Compruebe que las conexiones no tengan fugas.
• Cuando el agua salga por el purgador, no quedará aire en la tubería.
• Cierre el orificio de ventilación con un destornillador y abra la válvula. El radiador ya está listo para su puesta en marcha.

LIMPIEZA Y CUIDADO

• Limpie la superficie con un paño suave y húmedo.
• No utilice nunca limpiadores abrasivos con este aparato, ya que dañarían la superficie.
• Los radiadores son de acero y, por tanto, no deben limpiarse con productos de limpieza corrosivos o abrasivos.

DETECCIÓN Y REPARACIÓN DE ANOMALÍAS

De no funcionar el radiador, saber cómo solucionar problemas a nivel básico puede ahorrarle el estrés y la molestia que conlleva un radiador inoperativo. Aquí encontrará una guía de soluciones a las anomalías más comunes de los radiadores.

Anomalía Causa Solución
Gotas fríos en el radiador	El agua no fluye correctamente por el radiador	Asegúrese de que no hay aire en el radiador. «Purgue» el radiador para sacar el aire.
		Asegúrese de que la válvula esté completamente abierta para que el agua pueda fluir sin obstáculos. Algunos radiadores requieren una desviación para que el agua fluya correctamente por la unidad.
Fuga en el radiador La tuerca de la válvula está suelta.		Apriete la tuerca de la válvula.
		Defectos de soldadura Sustituya el radiador.
Ruidos de silbidos o siseos del agua	El radiador no se alineó correctamente durante la instalación.	Vuelva a instalar el aparato
Tintineo El radiador se ha	instalado en un lugar que no permite la expansión de las tuberías.	Nueva instalación
