BEDIENUNGSANLEITUNG Fairmont 50 Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Erforderliche Werkzeuge 5

Lieferumfang 5

Installation 6

Nach der Installation 10

Reinigung und Pflege 10

Fehlersuche und Fehlerbehebung 11

English 13

Français 23

Español 33

Italiano 43

TECHNISCHE DATEN

Artikelnummer 10045417, 10045418, 10045419
Maße (H x B) 107 x 50 cm

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

• Befolgen Sie die Installationsanweisungen sorgfältig, um sicherzustellen, dass das Gerät ordnungsgemäß an der Wand befestigt ist.
• Um eine mögliche Brandgefahr zu vermeiden, ist es wichtig, dass das Gerät in Übereinstimmung mit den in der Anleitung angegebenen Vorgaben montiert wird.
• Der Heizkörper ist nur für die Verwendung in Innenräumen vorgesehen. Stellen Sie den Heizkörper nicht in einer Dusche, einem Dampfbad oder an einem anderen Ort auf, an dem das Gerät Wasser ausgesetzt sein könnte.

Hinweise zur Kindersicherheit

• Beachten Sie, dass Sie für die Sicherheit Ihres Kindes zu Hause zu 100 % selbst verantwortlich sind. Sobald der Heizkörper installiert ist, kann er zu einer Gefahr für Kinder werden, da
  a) dieser Heizkörper nicht dafür ausgelegt ist, unangemessenes zusätzliches Gewicht, wie das eines Kindes, zu tragen, und
  b) der Heizkörper während des Gebrauchs heiß wird.

- Aus diesem Grund dürfen Kinder nicht auf dem Heizkörper oder den Heizschienen klettern, danach greifen oder damit spielen, da dies zu Unfällen oder Verletzungen führen kann, z. B. durch Hitze, Herunterfallen oder Abreißen des Heizkörpers von der Wand.

Hinweise zur Installation

• Beachten Sie alle örtlichen Vorschriften für Sanitärinstallationen und Gebäude.
• Schließen Sie die Hauptwasserleitung.
• Lesen Sie diese Anleitung sorgfältig durch, um eine ordnungsgemäße Installation sicherzustellen.
• Vergewissern Sie sich, dass die nachfolgend aufgeführten Teile im Lieferumfang enthalten sind.

Hinweise zur Verwendung

- Der Heizkörper darf nur mit Wasser befüllt werden, das eine Temperatur unter 100 °C hat.

$$ \text { Temperatur: } 0 ^ {\circ} \mathrm{C} < t < 1 0 0 ^ {\circ} \mathrm{C} $$

- Wenn die Temperatur 48 °C übersteigt, bringen Sie ein Warnschild in der Nähe des Produkts an, um Unfälle durch Verbrennungen oder Brand zu vermeiden.

Hinweis: Fällt die Umgebungstemperatur unter 1 °C, lassen Sie das Wasser ab, um ein Einfrieren zu verhindern.

ERFORDERLICHE WERKZEUGE

Schraubendreher Bleistift Verstellbarer

Schraubenschlüssel

Handschuhe Bandmaß

Wasserwaage Elektrische

Bohrmaschine

Malervlies

LIEFERUMFANG

Heizkörper (1x) Lange Schraube (4x) Dübel (4x)
	Wandhalterung (4x) Gummischeibe (2x)
	Entlüfter (1x) Blindstopfen (3x)

INSTALLATION

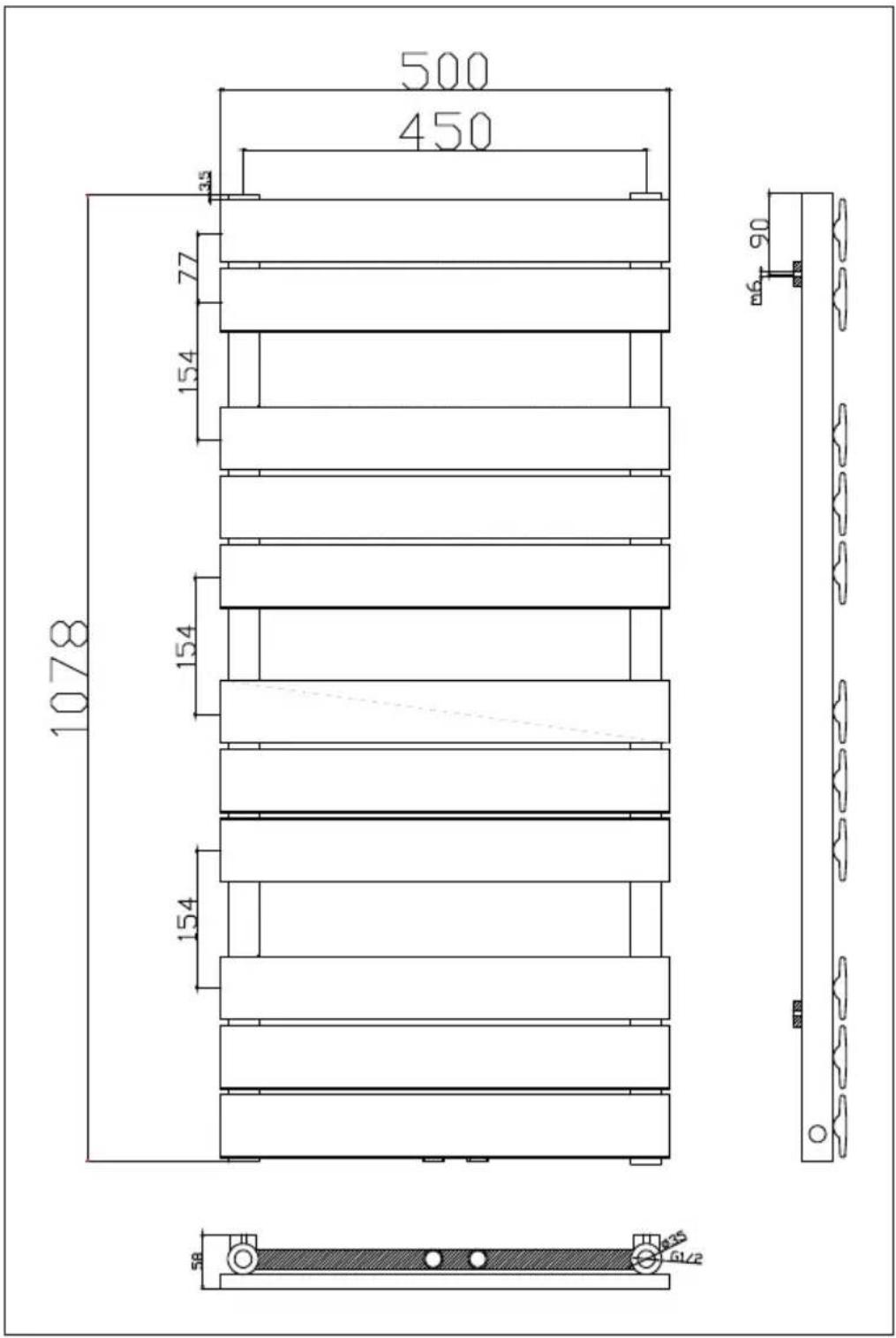

Abmessungen des Heizkörpers Fairmont

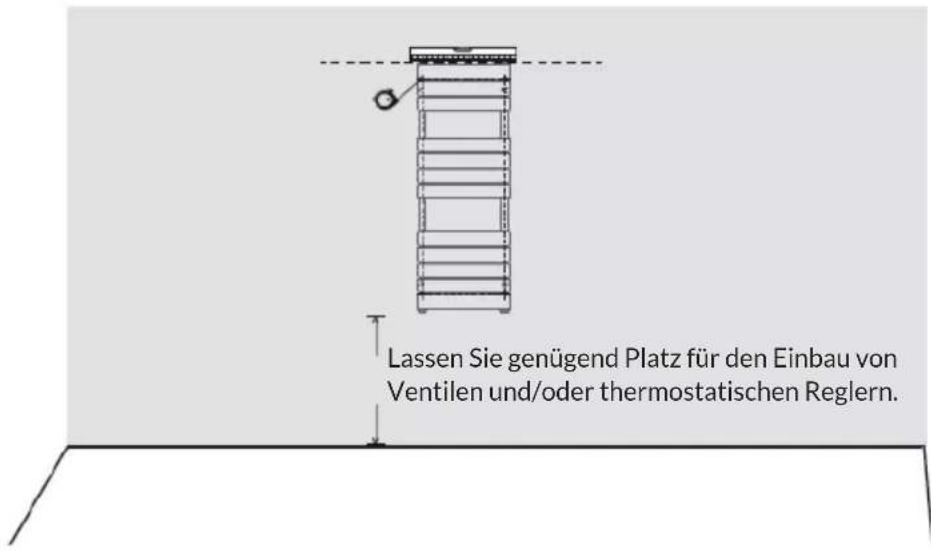

Schritt 1

Lassen Sie genügend Platz für den Einbau von Ventilen und/oder thermostatischen Reglern.

• Positionieren Sie den Heizkörper an der gewünschten Stelle, prüfen Sie die waagerechte Ausrichtung und markieren Sie vier gleiche Positionen für die Halterungen.
• Achten Sie darauf, dass der Heizkörper senkrecht montiert wird.
• Legen Sie vor der Installation ein Malervlies auf den Boden, um den Verlust von Kleinteilen zu vermeiden.

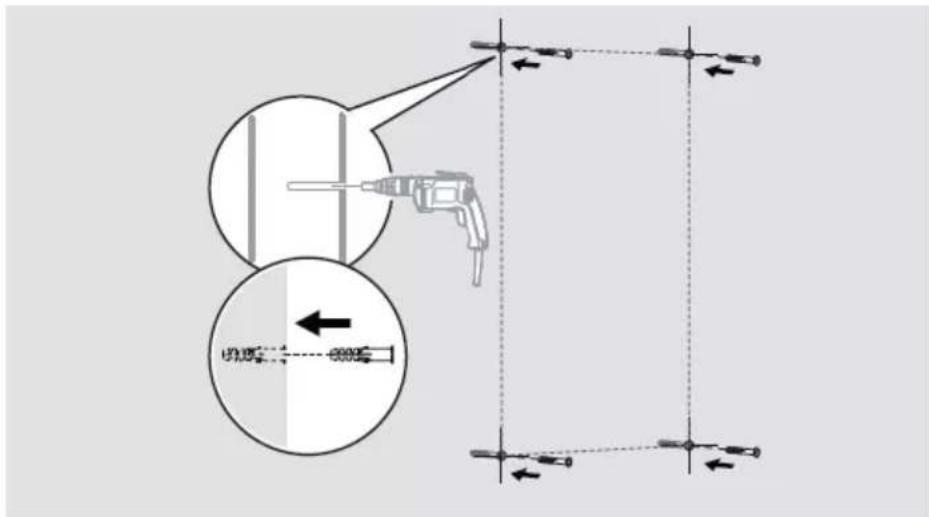

Schritt 2

- Bohren Sie Löcher in die Wand und setzen Sie Dübel ein.

Hinweis: Für Zwischendecken oder Ständerwände können Sie in einem Baumarkt andere Befestigungen erwerben.

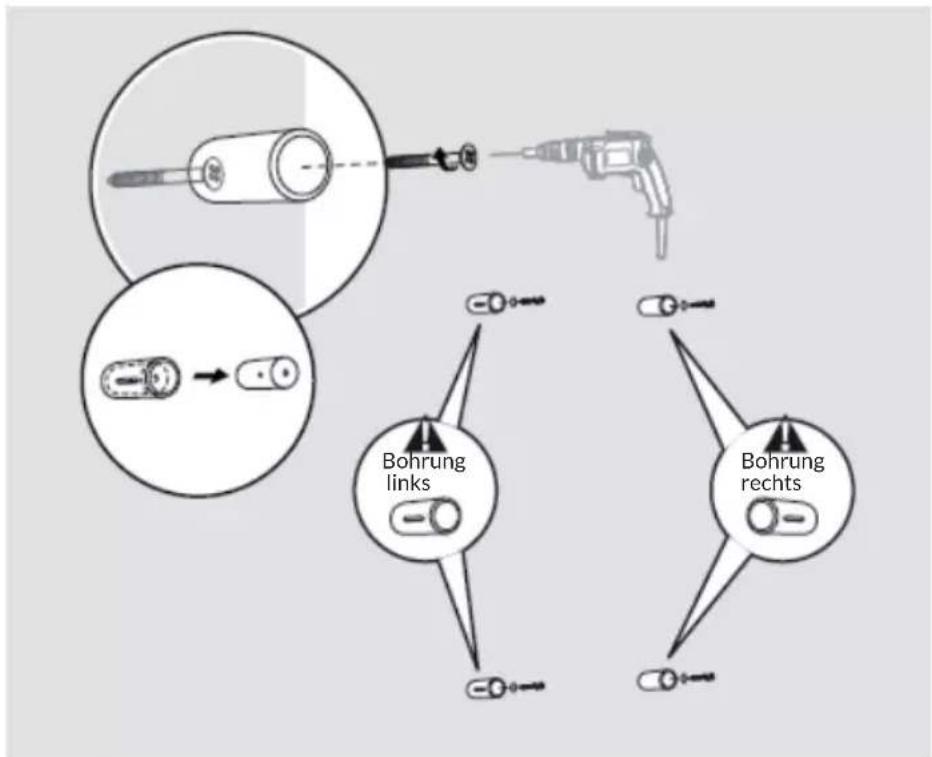

Schritt 3

• Trennen Sie die beiden Halterungsteile und befestigen Sie das größere an der Wand.

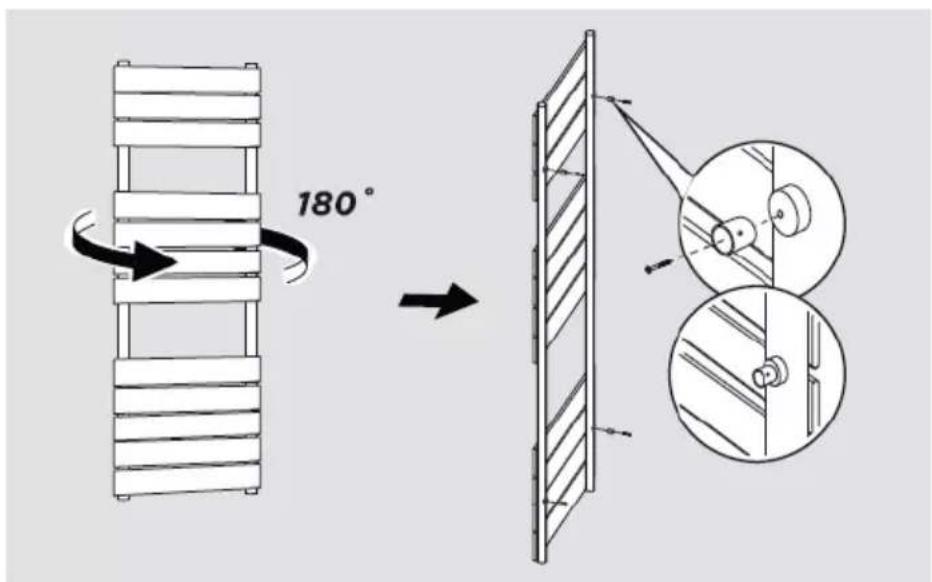

Schritt 4

180°

• Befestigen Sie das kleinere Halterungsteil an der Rückseite des Heizkörpers.

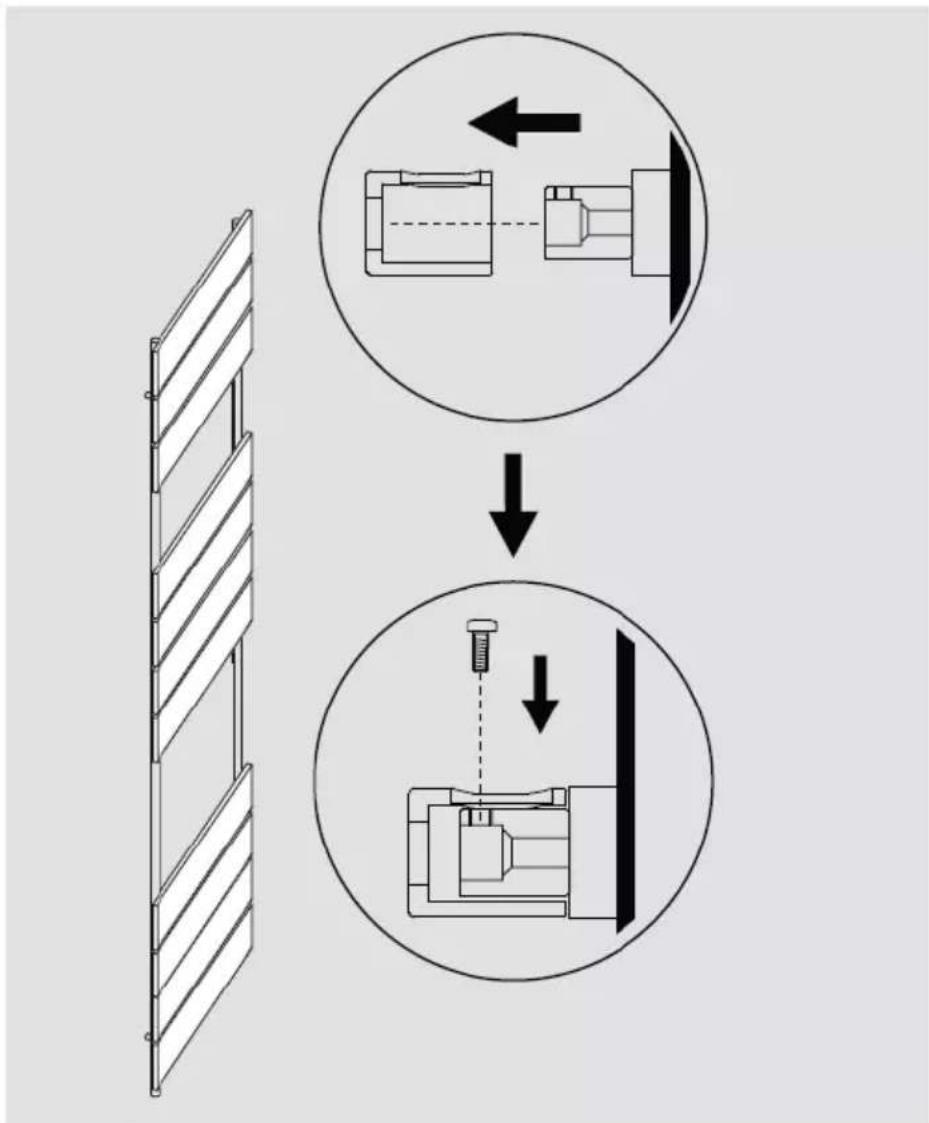

Schritt 5

• Bringen Sie den Heizkörper an der Wand an, indem Sie die Halterungen ausrichten, und ziehen Sie die kleine Schraube fest, wenn er in Position ist.
• Schließen Sie den Heizkörper an Ihr Zentralheizungssystem an.

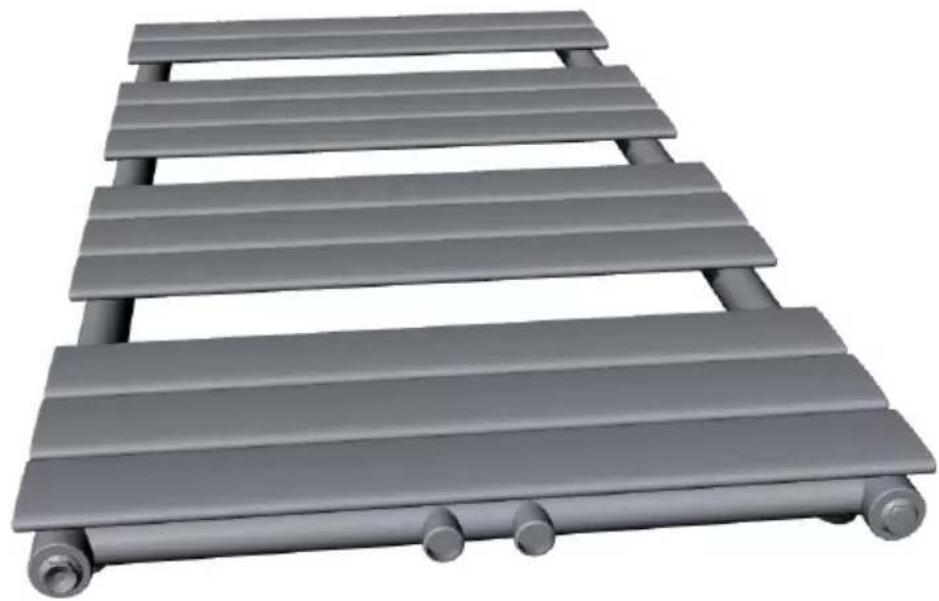

Option

- Optional können Sie den Heizkörper auch über die Unterseite an Ihr Zentralheizungssystem anschließen.

NACH DER INSTALLATION

• Verwenden Sie einen Schraubendreher, um den Entlüfter zu öffnen. Öffnen Sie das Ventil und lassen Sie das Wasser in den Heizkörper strömen.
• Prüfen Sie alle Anschlüsse auf Dichtheit.
• Wenn das Wasser aus dem Entlüfter austritt, befindet sich keine Luft mehr im Rohr.
• Schließen Sie den Entlüfter mit einem Schraubendreher und drehen Sie das Ventil auf. Der Heizkörper ist nun betriebsbereit.

REINIGUNG UND PFLEGE

• Wischen Sie die Oberfläche mit einem weichen, feuchten Tuch sauber.
• Verwenden Sie niemals Scheuermittel für dieses Produkt, da diese die Oberfläche beschädigen.
• Heizkörper sind aus Stahl gefertigt und sollten daher nicht mit ätzenden oder scheuernden Reinigungsmitteln gereinigt werden.

FEHLERSUCHE UND FEHLERBEHEBUNG

Wenn Ihr Heizkörper nicht funktioniert, kann Ihnen die Kenntnis grundlegender Fehlerbehebungsmaßnahmen bei Heizkörpern den Stress und die Schwierigkeiten ersparen, die ein nicht funktionierender Heizkörper mit sich bringt. Hier finden Sie einen Leitfaden zur Lösung der häufigsten Probleme im Zusammenhang mit Heizörpern.

Problem Ursache Lösung
Kalte Stellen am Heizkörper	Das Wasser fließt nicht richtig durch den Heizkörper	Stellen Sie sicher, dass sich keine Luft im Heizkörper befindet. „Entlüften“ Sie den Heizkörper, um die Luft abzulassen.
		Stellen Sie sicher, dass das Ventil vollständig geöffnet ist, damit das Wasser frei fließen kann. Bei manchen Heizkörpern ist eine Umleitung erforderlich, damit das Wasser richtig um das Gerät herum fließen kann.
Leck am Heizkörper Die	Ventilmutter ist locker.	Ziehen Sie die Ventilmutter fest.
	Schweißfehler Tauschen	Sie den Heizkörper aus.
Pfeifgeräusche oder zischendes Wasser	Der Heizkörper wurde bei der Installation nicht korrekt ausgerichtet.	Neuinstallation
Klirrendes Geräusch Der	Heizkörper wurde an einem Ort installiert, der keine Ausdehnung der Rohre zulässt.	Neuinstallation
