BEDIENUNGSANLEITUNG Ontario 100 Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Erforderliche Werkzeuge 5

Lieferumfang 5

Installation 6

Nach der Installation 10

Reinigung und Pflege 10

Fehlersuche und Fehlerbehebung 10

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12

English 15

Français 25

Español 35

Italiano 45

TECHNISCHE DATEN

Artikelnummer Maße (H x B)
10041809 120 x 30 cm - Einlagig
10041810 120 x 30 cm - Einlagig
10041811 120 x 30 cm - Einlagig
10041812 120 x 45 cm - Einlagig
10041815 180 x 45 cm - Einlagig
10041816 180 x 45 cm - Einlagig
10045381 60 x 100 cm - Einlagig
10045382 60 x 100 cm - Einlagig
10045383 60 x 100 cm - Einlagig
10045384 120 x 30 cm - Doppellagig
10045385 120 x 30 cm - Doppellagig

SICHERHEITSHINWEISE

• Befolgen Sie die Installationsanweisungen sorgfältig, um sicherzustellen, dass das Gerät ordnungsgemäß an der Wand befestigt ist.
• Um eine mögliche Brandgefahr zu vermeiden, ist es wichtig, dass das Gerät in Übereinstimmung mit den in der Anleitung angegebenen Vorgaben montiert wird.
• Der Heizkörper ist nur für die Verwendung in Innenräumen vorgesehen, stellen Sie den Heizkörper nicht in einer Dusche, einem Dampfbad oder an einem anderen Ort auf, an dem das Gerät Wasser ausgesetzt sein könnte.

Hinweise zur Kindersicherheit

• Beachten Sie, dass Sie für die Sicherheit Ihres Kindes zu Hause zu 100 % selbst verantwortlich sind. Sobald der Heizkörper installiert ist, kann er zu einer Gefahr für Kinder werden, da
  a) dieser Heizkörper nicht dafür ausgelegt ist, unangemessenes zusätzliches Gewicht, wie das eines Kindes, zu tragen, und
  b) der Heizkörper während des Gebrauchs heiß wird.

- Aus diesem Grund dürfen Kinder nicht auf dem Heizkörper oder den Heizschienen klettern, danach greifen oder damit spielen, da dies zu Unfällen oder Verletzungen führen kann, z. B. durch Hitze, Herunterfallen oder Abreißen des Heizkörpers von der Wand.

Hinweise zur Installation

• Beachten Sie alle örtlichen Vorschriften für Sanitärinstallationen und Gebäude.
• Schließen Sie die Hauptwasserleitung.
• Lesen Sie diese Anleitung sorgfältig durch, um eine ordnungsgemäße Installation sicherzustellen.
• Vergewissern Sie sich, dass die nachfolgend aufgeführten Teile im Lieferumfang enthalten sind.

Hinweise zur Verwendung

- Der Heizkörper darf nur mit Wasser befüllt werden, das eine Temperatur unter 100 °C hat.

$$ \text { Temperatur: } 0 ^ {\circ} \mathrm{C} < t < 1 0 0 ^ {\circ} \mathrm{C} $$

- Wenn die Temperatur 48 °C übersteigt, bringen Sie ein Warnschild in der Nähe des Produkts an, um Unfälle durch Verbrennungen oder Brand zu vermeiden.

Hinweis: Fällt die Umgebungstemperatur unter 1 °C, lassen Sie das Wasser ab, um ein Einfrieren zu verhindern.

ERFORDERLICHE WERKZEUGE

Schraubendreher Bleistift Verstellbarer

Schraubenschlüssel

Gummihammer Handschuhe Bandmaß

Wasserwaage Elektrische

Bohrmaschine

Sauberer Lappen

LIEFERUMFANG

Entlüfter (x1)

Blindstopfen (x3)

Unterlegscheibe (x8)

Silikon- Dichtung (x4)

Abhängig von Ihrer Bestellung:
Heizkörper (x1)

Wandhalterung (x4)

Mauerwerksdübel (x8)

Lange Schraube (x8)

INSTALLATION

Schritt 1

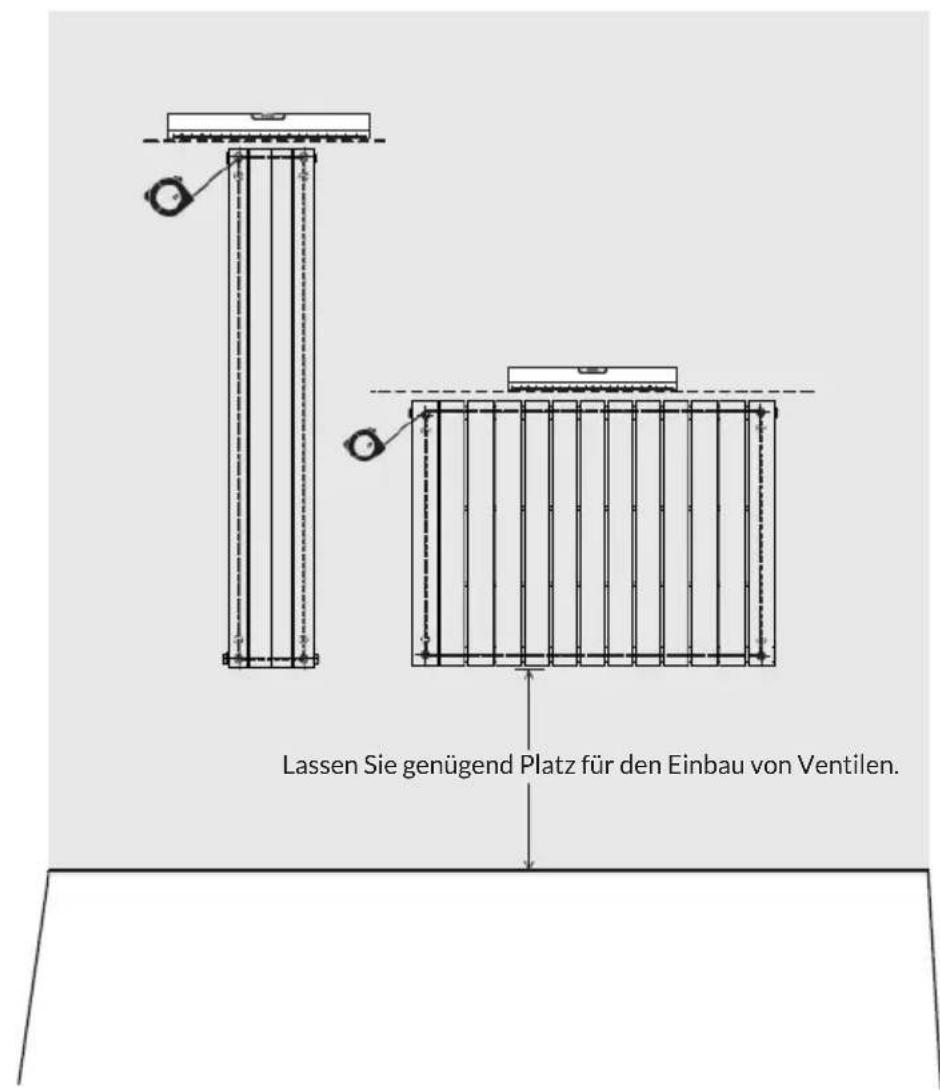

Lassen Sie genügend Platz für den Einbau von Ventilen.

• Positionieren Sie den Heizkörper an der gewünschten Stelle (orientieren Sie sich dabei an den Etiketten oben und unten) und markieren Sie vier gleiche Positionen für die Halterungen.
• Legen Sie vor der Installation ein Malervlies auf den Boden, um den Verlust von Kleinteilen zu vermeiden.
• Diese Anleitung kann sowohl für senkrechte als auch für waagerechte Heizkörper verwendet werden. Bitte beachten Sie, dass ein senkrechter Heizkörper nicht waagerecht aufgehängt werden kann. Ebenso sollte ein waagerechter Heizkörper nicht senkrecht aufgehängt werden.

Schritt 2

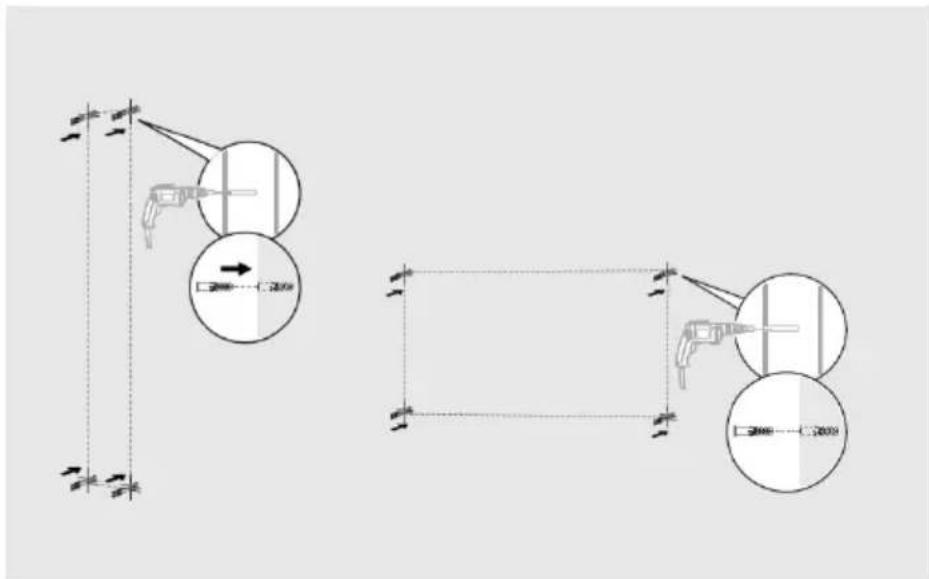

- Bohren Sie Löcher in die Wand und setzen Sie Dübel ein.

Hinweis: Für Zwischendecken oder Ständerwände können Sie in einem Baumarkt andere Befestigungen erwerben.

Schritt 3


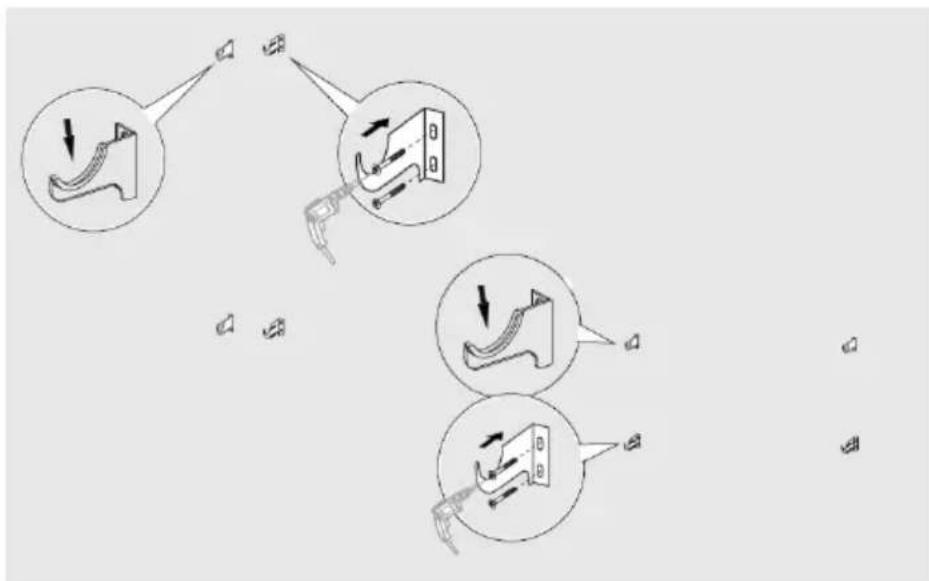

- Befestigen Sie die Halterungen so an der Wand, dass das runde Rohr auf der Rückseite des Heizkörpers waagerecht über den Halterungen sitzt. Setzen Sie die Silikondichtung auf den Hakenteil der Halterung.

Schritt 4

Hinweis: Beachten Sie, dass die untere horizontale Schiene mit einem Umlenkblock versehen ist.

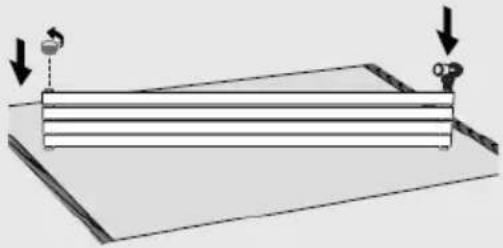

Wickeln Sie PTFE-Band um Blindstopfen und Entlüftungsventil und schrauben Sie sie mit einem Schraubenschlüssel oben am Heizkörper fest.

Tipp: Kleben Sie das PTFE-Band entgegengesetzt zur Einschraubrichtung der Ventile in den Heizkörper.

- Kleben Sie PTFE-Band auf die Gewinde der Ventile und schrauben Sie die Ventile unten in den Heizkörper. Ziehen Sie sie anschließend mit einem Schraubenschlüssel fest.

Schritt 5

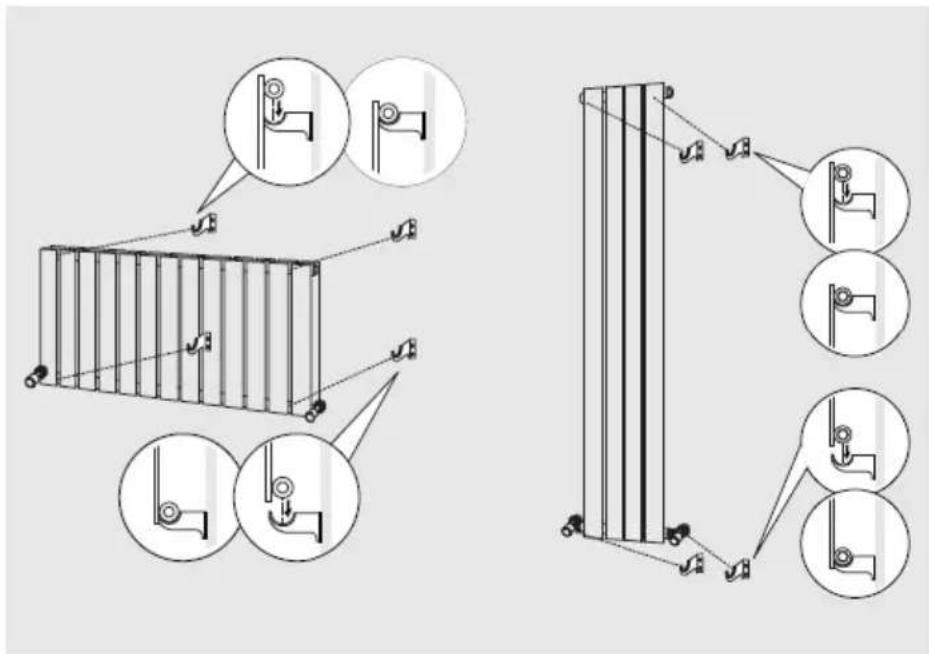

- Heben Sie den Heizkörper auf die Halterungen, so dass die Rohre auf der Rückseite des Heizkörpers waagerecht liegen, und schließen Sie die Ventile an die Hausinstallation an.

Schritt 6

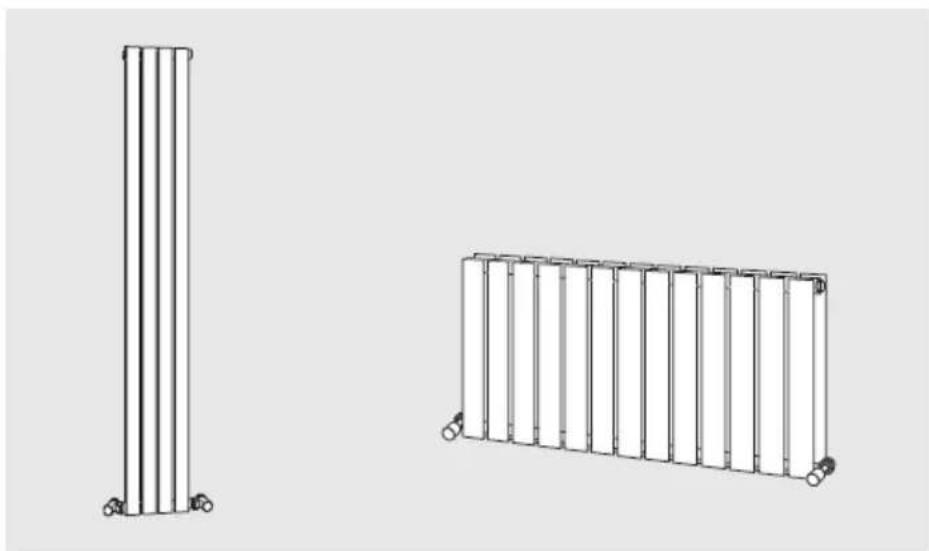

- Nachdem Sie die Ventile an die Hausinstallation angeschlossen haben, drehen Sie das Wasser auf und entlüften Sie den Heizkörper, um ihn mit Wasser zu füllen.

Hinweis: Füllen Sie Ihr System nach dem Einbau mit Inhibitorflüssigkeit auf.

NACH DER INSTALLATION

• Verwenden Sie einen Schraubendreher, um den Entlüfter zu öffnen. Öffnen Sie das Ventil und lassen Sie das Wasser in den Heizkörper strömen.
• Prüfen Sie alle Anschlüsse auf Dichtheit.
• Wenn das Wasser aus dem Entlüfter austritt, befindet sich keine Luft mehr im Rohr.
• Schließen Sie den Entlüfter mit einem Schraubendreher und drehen Sie das Ventil auf. Der Heizkörper ist nun betriebsbereit.

REINIGUNG UND PFLEGE

• Wischen Sie die Oberfläche mit einem weichen, feuchten Tuch sauber.
• Verwenden Sie niemals Scheuermittel für dieses Produkt, da sie die Oberfläche beschädigen.
• Heizkörper sind aus Stahl gefertigt und sollten daher nicht mit ätzenden oder scheuernden Reinigungsmitteln gereinigt werden.

FEHLERSUCHE UND FEHLERBEHEBUNG

Wenn Ihr Heizkörper nicht funktioniert, kann Ihnen die Kenntnis grundlegender Fehlerbehebungsmaßnahmen bei Heizkörpern den Stress und die Schwierigkeiten ersparen, die ein nicht funktionierender Heizkörper mit sich bringt. Hier finden Sie einen Leitfaden zur Lösung der häufigsten Probleme im Zusammenhang mit elektrischen Heizkörpern.

Problem Ursache Lösung
Kalte Stellen am Heizkörper	Das Wasser fließt nicht richtig durch den Heizkörper	Stellen Sie sicher, dass sich keine Luft im Heizkörper befindet. „Entlüften“ Sie den Heizkörper, um die Luft abzulassen.
		Stellen Sie sicher, dass das Ventil vollständig geöffnet ist, damit das Wasser frei fließen kann. Bei manchen Heizkörpern ist eine Umleitung erforderlich, damit das Wasser richtig um das Gerät herum fließen kann.
Leck am Heizkörper Die	Ventilmutter ist locker.	Ziehen Sie die Ventilmutter fest.
	Schweißfehler Tauschen	Sie den Heizkörper aus.
Pfeifgeräusche oder zischendes Wasser	Der Heizkörper wurde bei der Installation nicht korrekt ausgerichtet.	Neuinstallation
Klirrendes Geräusch Der	Heizkörper wurde an einem Ort installiert, der keine Ausdehnung der Rohre zulässt.	Neuinstallation

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 und 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe an. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.
6. Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.)

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.
