MANUALE UTENTE Ontario 100 Blumfeldt

Laringraziamoper l'acquistodel dispositivo. Lapreghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Indicazioni per la sicurezza 46

Strumenti necessari 47

Volume di consegna 47

Installazione 48

Dopo l'installazione 52

Pulizia e manutenzione 52

Ricerca e correzione degli errori 52

Produttore e importatore (UK) 53

DATI TECNICI

Numero articolo Dimensioni (H x L)
10041809 120 x 30 cm - Singolo strato
10041810 120 x 30 cm - Singolo strato
10041811 120 x 30 cm - Singolo strato
10041812 120 x 45 cm - Singolo strato
10041815 180 x 45 cm - Singolo strato
10041816 180 x 45 cm - Singolo strato
10045381 60 x 100 cm - Singolo strato
10045382 60 x 100 cm - Singolo strato
10045383 60 x 100 cm - Singolo strato
10045384 120 x 30 cm - Doppio strato
10045385 120 x 30 cm - Doppio strato

INDICAZIONI PER LA SICUREZZA

• Seguire attentamente le istruzioni di installazione per fissare correttamente l'unità alla parete.
• Per evitare un possibile rischio di incendio, è importante che l'apparecchio sia installato in conformità alle indicazioni fornite nelle istruzioni.
• Il riscaldatore è destinato a essere utilizzato esclusivamente in spazi interni, non posizionarlo in una doccia, in un bagno turco o in qualsiasi altro luogo esposto all'acqua.

Consigli per la sicurezza dei bambini

• Presso la tua abitazione la responsabilità nei confronti dei bambini sarà tua al 100%. Subito dopo l'installazione il radiatore può diventare un pericolo per i bambini perché:
  (a) non è progettato per sostenere un peso aggiuntivo irragionevole, come quello di un bambino; e
  b) il radiatore si surriscalda durante l'uso.
• Per questo motivo, i bambini non devono arrampicarsi, salire o giocare con il radiatore o con le guide di riscaldamento, poiché può causare incidenti o lesioni, ad esempio a causa del calore, della caduta o del distaccamento del radiatore dalla parete.

Note per l'installazione

• Osserva tutte le norme locali per gli impianti sanitari e gli edifici.
  • Chiudi l'ingresso principale dell'acqua.
• Leggi attentamente queste istruzioni per garantire una corretta installazione.
• Assicurati che le parti elencate di seguito siano incluse nella confezione.

Note sull'utilizzo

- Il radiatore deve essere riempito solo con acqua a una temperatura inferiore ai 100 °C.

Temperatura: 0^ C < t < 100^ C

- Se la temperatura supera i 48 °C, posiziona un'indicazione di pericolo vicino al prodotto per evitare incidenti causati da ustioni o da incendi.

Nota: se la temperatura ambientale scende sotto 1 °C, fai fuoriuscire l'acqua per evitare il congelamento.

STRUMENTI NECESSARI

Cacciavite Matita Regolabile

Chiave inglese

Mazzuolo in gomma Guanti Metro a nastro

Livella ad acqua Elettrica

Panno pulito
Perforatrice

VOLUME DI CONSEGNA

A seconda del prodotto ordinato:
Radiatore (x1)

Bocchetta d'aria (x1)

Vite cieca (x3)

Rondella (x8)

Guarnizione in silicone (x4)

Montaggio a parete (x4)

Tassello da parete (x8)

Vite lunga (x8)

INSTALLAZIONE

1° passaggio

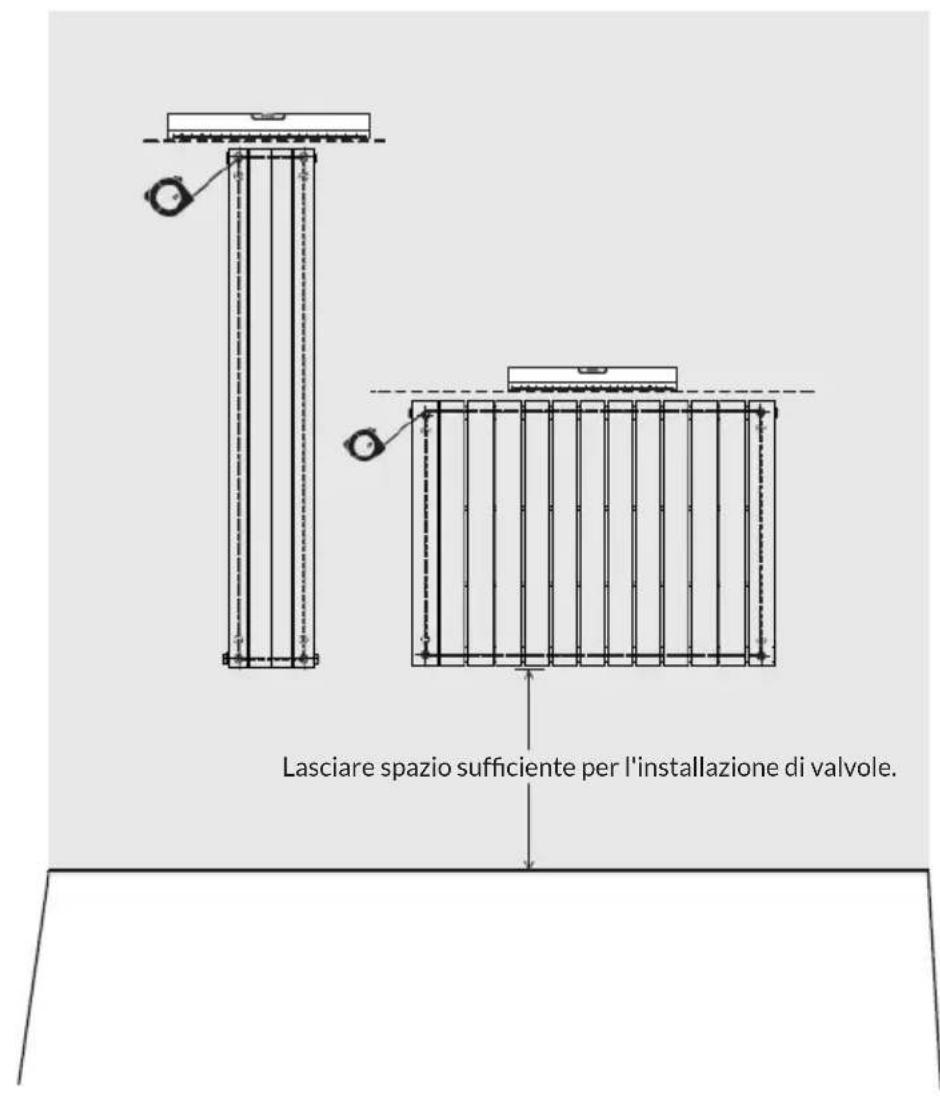

Lasciare spazio sufficiente per l'installazione di valvole.

• Posizionare il radiatore dove desiderato (orientarsi utilizzando le etichette) e segnare quattro posizioni uguali per le staffe.
• Prima dell'installazione, posizionare un telo protettivo sul pavimento per evitare di perdere i componenti più piccoli.
• Queste istruzioni possono essere utilizzate per i radiatori verticali e per quelli orizzontali. Si noti che un radiatore verticale non può essere appeso orizzontalmente. Allo stesso modo, un radiatore orizzontale non dovrebbe essere appeso verticalmente.

2° passaggio

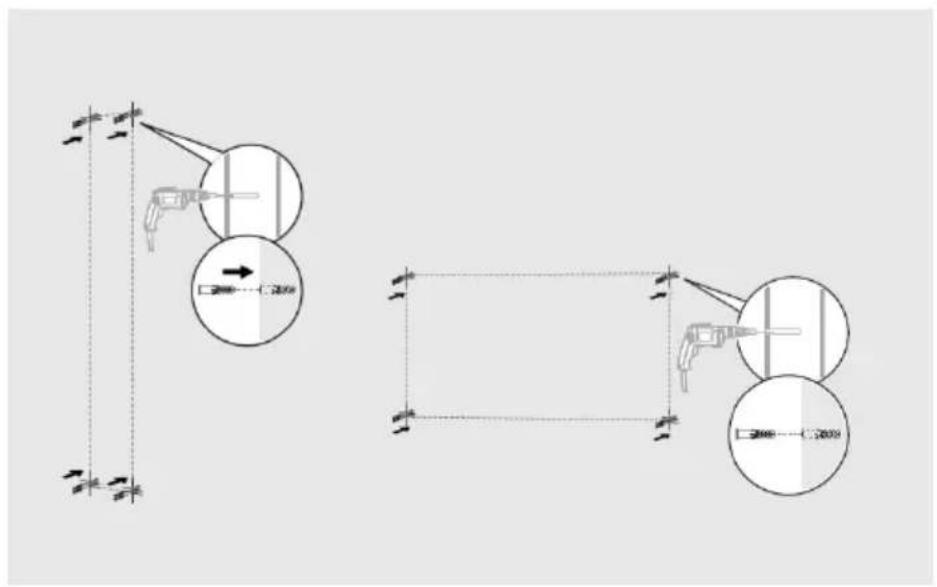

- Praticare dei fori nella parete e inserire i tasselli.

Nota: per i controsoffitti o le pareti con tubolari, è possibile acquistare altri elementi fissanti presso un negozio di bricolage.

3° passaggio


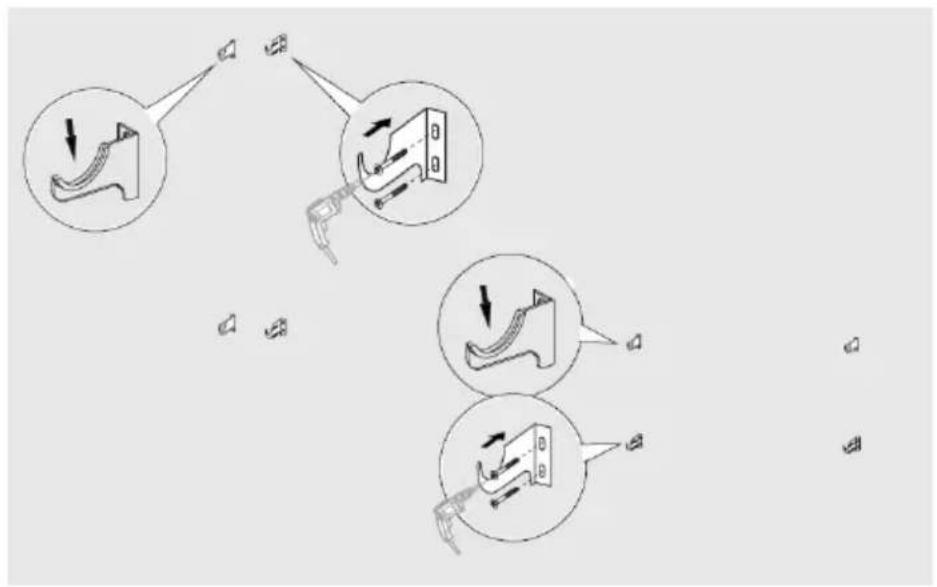

- Fissare le staffe alla parete affinché il tubo rotondo sul retro del radiatore si trovi orizzontalmente al di sopra delle stesse. Posizionare la guarnizione in silicone sulla parte del gancio della staffa.

4º passaggio

Nota: la guida orizzontale inferiore è dotata di un blocco di deviazione.

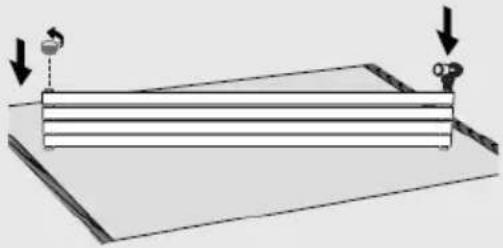

Avvolgere il nastro di PTFE intorno al tappo cieco e alla valvola di sfiato e avvitarli saldamente alla parte superiore del radiatore con una chiave.

Suggerimento: fissare il nastro di PTFE nel radiatore in direzione opposta a quella di avvitamento delle valvole.

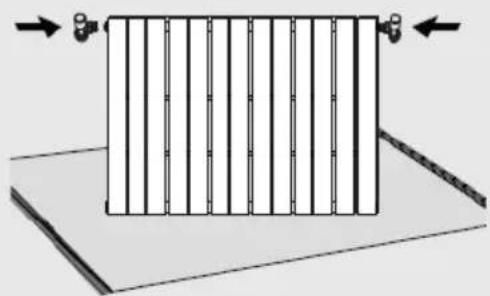

- Applicare del nastro PTFE sulle filettature delle valvole e avvitare le valvole sul fondo del radiatore. Stringere saldamente le viti con una chiave inglese.

5° passaggio

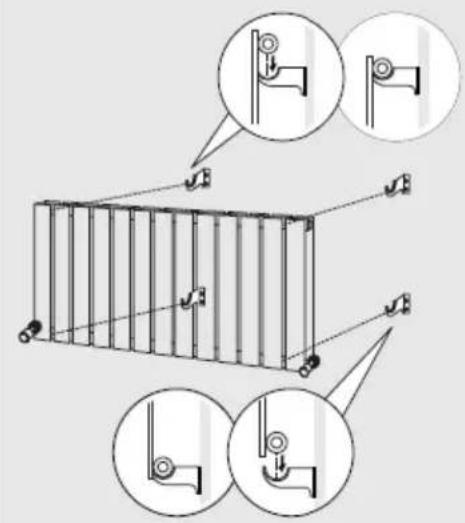

- Sollevare il radiatore sulle staffe affinché i tubi sul retro siano orizzontali e collegare le valvole all'impianto elettrico dell'abitazione.

6° passaggio

- Dopo aver collegato le valvole all'impianto domestico, aprire l'acqua e spurgare il radiatore per riempirlo d'acqua.

Nota: dopo l'installazione, riempire il sistema con il liquido inibitore.

DOPO L'INSTALLAZIONE

• Utilizzare un cacciavite per aprire lo sfiato dell'aria. Aprire la valvola e far fluire l'acqua nel radiatore.
• Controllare che i collegamenti non presentino perdite.
• Quando l'acqua esce dallo sfiato, significa che nel tubo non è più presente aria.
• Chiudere lo sfiato con un cacciavite e aprire la valvola. Il radiatore è ora pronto per il funzionamento.

PULIZIA E MANUTENZIONE

• Pulire la superficie con un panno soffice inumidito.
• Non utilizzare mai detergenti abrasivi su questo prodotto per non danneggiarne la superficie.
• I radiatori sono in acciaio e non devono pertanto essere puliti con detergenti corrosivi o abrasivi.

RICERCA E CORREZIONE DEGLI ERRORI

Se il radiatore non funziona sapere come risolvere alcuni semplici problemi può evitare stress e fastidi. Qui troverai una guida per risolvere i problemi più comuni legati ai radiatori.

Problema Causa Soluzione
Punti freddi sul radiatore	L'acqua non scorre correttamente nel radiatore	Assicurarsi che non vi sia aria nel radiatore. Sfiatare il radiatore per liberare l'aria.
		Assicurarsi che la valvola sia completamente aperta affinché l'acqua possa scorrere liberamente. Alcuni radiatori richiedono una deviazione per consentire all'acqua di scorrere correttamente.
Perdita del radiatore Il dado della valvola è allentato.		Serrare il dado della valvola.
		Difetti di saldatura Sostituire il radiatore.
Rumori di fischi o sibili d'acqua	Il radiatore non è stato allineato correttamente durante l'installazione.	Nuova installazione
Rumore di sferragliamento	Il radiatore è stato installato in una posizione che non consente l'espansione dei tubi.	Nuova installazione
