MANUALE UTENTE GLBM 46 Gardenline

72 Avvertenze di sicurezza
78 Elementi forniti
79 Descrizione dell'apparecchio
82 Uso
84 Prima della messa in esercizio
87 Funzionamento
95 Informazioni
105 Garanzia

Attenzione!

Nell'usare i tagliaerba a scoppio si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Leggete quindi attentamente queste istruzioni per l'uso/avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date il tagliaerba a scoppio ad altre persone, consegnate anche queste istruzioni per l'uso/avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni per l'uso e delle avvertenze di sicurezza.

Questo tagliaerba a scoppio non è destinato a essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da questa istruzioni su come usare il tagliaerba a scoppio. I bambini devono essere sorvegliati per assicurarsi che non giochino con il tagliaerba a scoppio.

AVVERTENZA!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Il mancato rispetto delle avvertenze per la sicurezza e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze per la sicurezza e le istruzioni per il futuro.

Avvertenze di sicurezza per tagliaerba a scoppio condotto a mano

Introduzione

1. Leggete attentamente le istruzioni per l'uso. Informatevi bene sulle impostazioni e sull'uso corretto del tagliaerba a scoppio.
2. Non permettete mai di usare il tagliaerba a scoppio a bambini o ad altre persone che non conoscono le istruzioni per l'uso. L'età minima dell'utilizzatore può essere definita da norme locali.
3. Non tagliate mai l'erba se nelle vicinanze ci sono delle persone, in particolare bambini, o animali. Tenete presente che l'operatore o l'utilizzatore è responsabile degli incidenti con altre persone o con cose di loro proprietà.
4. Se date il tagliaerba a scoppio ad altre persone, consegnate anche queste istruzioni per l'uso insieme all'apparecchio.

Operazioni preliminari

1. Mentre si taglia l'erba si devono portare sempre scarpe chiuse e pantaloni lunghi. Non tagliate l'erba a piedi scalzi o con sandali leggeri.
2. Controllate il terreno sul quale viene impiegato il tagliaerba a scoppio e togliete tutti gli oggetti che possano rimanere impigliati o venir scaraventati via.
3. Avvertimento: la benzina è altamente infiammabile:
4. Conservate la benzina solo negli appositi contenitori.
5. Riempite il serbatoio solo all'aperto e non fumate durante questa operazione.
6. La benzina va riempita prima di accendere il motore. Non aprite il tappo del serbatoio, né mettete benzina quando il motore è acceso o caldo.
7. Se la benzina è traboccata, non provate assolutamente ad accendere il motore, ma allontanate invece il tagliaerba a scoppio dalla superficie sporca di benzina. Evitate qualsiasi tentativo di accendere il motore fino a che i vapori della benzina si siano dileguati.

IT

- Per motivi di sicurezza si deve sostituire il tappo del serbatoio della benzina o di altro serbatoio se è danneggiato.

1. Sostituite i silenziatori danneggiati.
2. Prima di ogni utilizzo bisogna sempre eseguire un controllo visivo per accertarsi che gli utensili da taglio, i bulloni di bloccaggio e tutta l'unità di taglio non siano consumati o danneggiati. Per evitare uno sbilanciamento gli utensili da taglio e i bulloni di bloccaggio consumati o danneggiati devono essere sostituiti solo in set.
3. Per i tagliaerba a scoppio con più lame tenete presente che facendo ruotare una lama possono iniziare a ruotare anche altre lame.
4. Controllate che le lame si fermino subito dopo aver mollato la leva di avvio/arresto. In caso contrario, il tagliaerba deve essere riparato prima di essere utilizzato di nuovo.

Maneggiamento

1. Non lasciate il motore a combustione acceso in luoghi chiusi: si potrebbero formare pericolose concentrazioni di anidride carbonica.
2. Tagliate l'erba solo alla luce del giorno o con una buona illuminazione artificiale. Non utilizzate mai il tagliaerba in caso di maltempo o pioggia. Pericolo di fulmini!
3. Sui pendii accertatevi sempre di essere in posizione sicura.
4. Camminate lentamente, non correte.
5. Su un pendio tagliate l'erba in senso trasversale rispetto al pendio stesso, non verso l'alto o verso il basso.
6. Prestate particolare attenzione quando cambiate direzione su un pendio.
7. Non tagliate l'erba su pendii molto ripidi.
8. Siate particolarmente attenti quando cambiate il senso di avanzamento o tirate il tagliaerba a scoppio verso di voi.
9. Arrestate la lama quando dovete inclinare il tagliaerba a scoppio, quando questo deve essere trasportato su superfici diverse dal tappeto erboso e portato da e verso la superficie da tosare.

IT

1. Non utilizzate mai il tagliaerba a scoppio se i dispositivi o le griglie di protezione sono danneggiati o senza tali dispositivi, per esempio deflettori in lamiera e/o dispositivi per raccogliere l'erba.

2. Non modificate le impostazioni del dispositivo di regolazione del motore o non fatelo andare fuori giri.

3. Prima di avviare il motore scollegate tutte le lame e gli azionamenti.

4. Avviate il motore con prudenza secondo le istruzioni del costruttore. Mantenete sempre una distanza sufficiente tra i piedi e la lama.

5. Quando si accende il motore, non bisogna inclinare il tagliaerba a scoppio, a meno che esso non debba venire sollevato durante l'operazione. In tal caso inclinatelo solamente il minimo indispensabile e sollevate solo la parte opposta all'utilizzatore.

6. Non avviate il motore se vi trovate davanti al canale di scarico.

7. Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall'apertura di scarico.

8. Non sollevate o trasportate mai un tagliaerba a scoppio con il motore acceso.

9. Spegnete il motore e staccate il connettore della candela, assicuratevi che tutte le parti mobili siano completamente ferme:

- prima di allentare il bloccaggio o di eliminare le ostruzioni nel canale di scarico

- prima di controllare o pulire il tagliaerba a scoppio, prima di effettuarvi lavori di manutenzione o di altro tipo

- nel caso si sia incontrato un corpo estraneo. Controllate che non ci siano danni sul tagliaerba a scoppio ed effettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a lavorare.

1. Spegnete il motore e assicuratevi che tutte le parti mobili siano completamente ferme:

- quando vi allontanate dal tagliaerba a scoppio

- prima di mettere benzina nel serbatoio

IT

1. Quando spegnete il motore, dovete portare il regolatore del gas in posizione "Stop". Chiudete il rubinetto della benzina.
2. L'uso del tagliaerba a scoppio a velocità eccessiva può aumentare il pericolo di infortuni.
3. Siate prudenti durante le operazioni di regolazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobili e i componenti fissi del tagliaerba a scoppio.
4. Se possibile, evitate di utilizzare il tagliaerba a scoppio sull'erba bagnata.
5. Nel caso in cui il tagliaerba a scoppio incominci a vibrare forte e in maniera insolita, è necessario procedere a un controllo immediato.

Manutenzione e conservazione

1. Controllate che tutti i dadi, i bulloni e le viti siano ben serrati e che il tagliaerba a scoppio sia sempre in uno stato tale da permetterne il funzionamento sicuro.
2. Non tenete mai il tagliaerba a scoppio con benzina nel serbatoio all'interno di un edificio dove i vapori della benzina potrebbero venire a contatto con fiamme libere o scintille.
3. Lasciate raffreddare il motore prima di riporre il tagliaerba a scoppio in un luogo chiuso.
4. Per evitare incendi, tenete sempre il motore, lo scappamento e l'area intorno al serbatoio del carburante liberi da erba, foglie o grasso fuoriuscito (olio).
5. Controllate regolarmente che il dispositivo di raccolta dell'erba non presenti segni di usura o di perdita della funzionalità.
6. Per motivi di sicurezza è necessario sostituire i pezzi consumati o danneggiati.
7. In caso fosse necessario svuotare il serbatoio, l'operazione va compiuta all'aria aperta con una pompa di aspirazione della benzina (disponibile nei centri del fai-da-te).

IT

Rischi residui

Anche se questo apparecchio viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo apparecchio potrebbero presentarsi i seguenti pericoli.

1. Danni all'udito nel caso in cui non vengano indossate cuffie antirumore adeguate.

2. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

3. Aprite l'imballaggio ed estraetene con cautela il tagliaerba a scoppio.

4. Togliete il materiale d'imballaggio e anche i fermi di trasporto/imballaggio (se presenti).
5. Controllate che siano presenti tutti gli elementi forniti.
6. Controllate che il tagliaerba a scoppio e gli accessori non presentino danni dovuti al trasporto.
7. Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

Il tagliaerba a scoppio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste il pericolo di ingerimento e soffocamento!

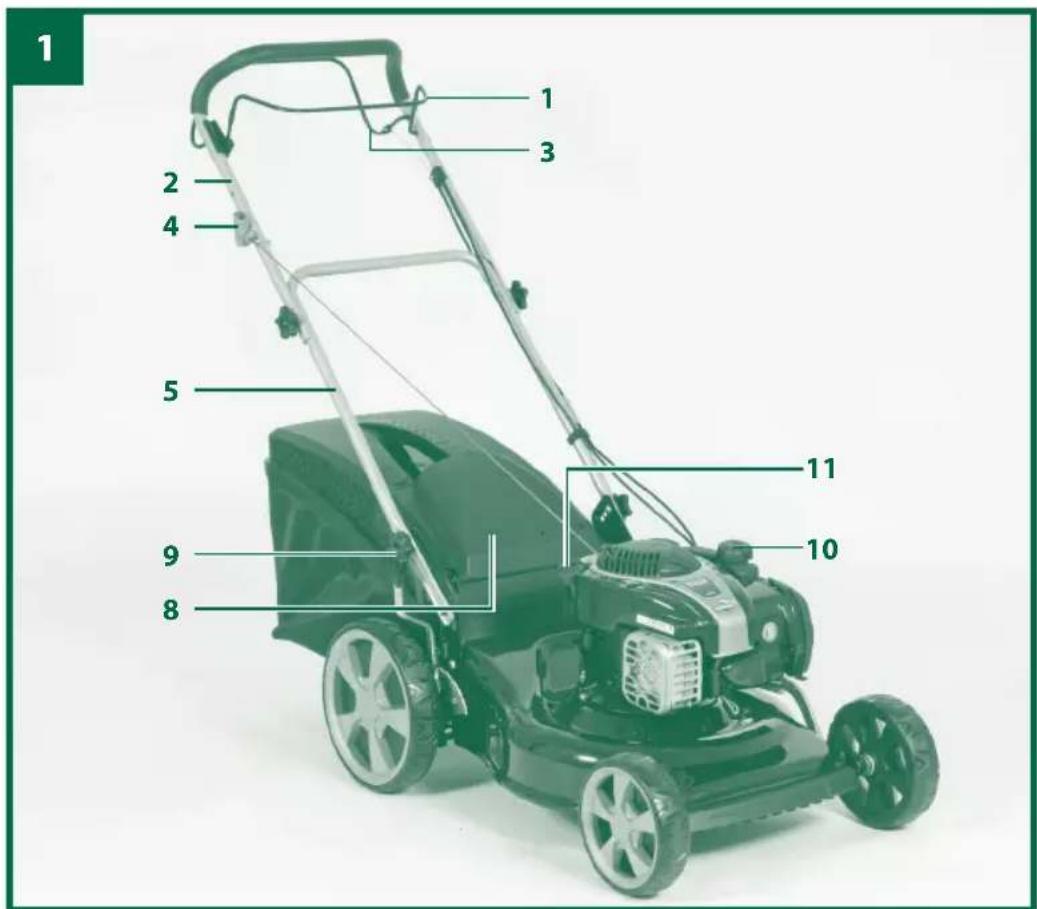

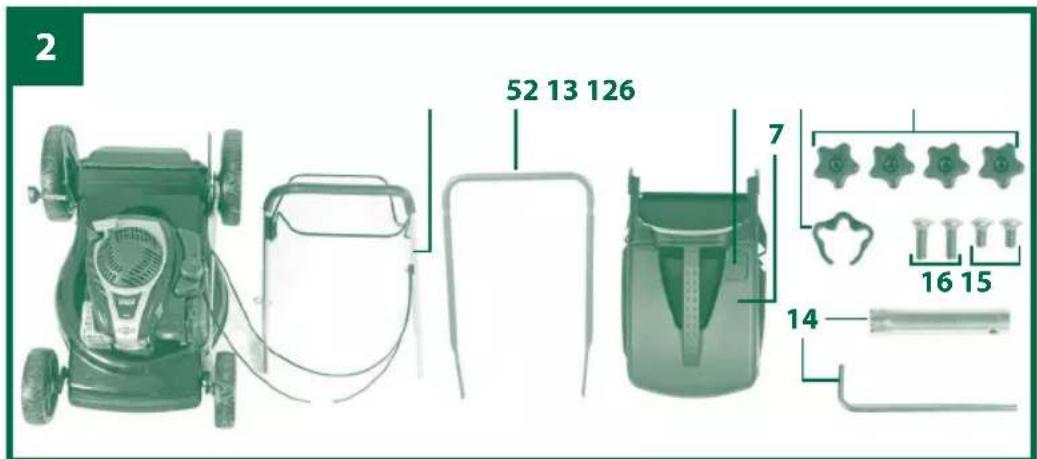

Vedi Figura 2:

• Tagliaerba a scoppio
  • Manico superiore (2)
  • Manico inferiore (5)
  • Cestello di raccolta (7)
  • Chiave per candela di accensione (14)
  • 4x dadi a stella (12)
  • 4x viti (15/16)
  • 1x fermacavi (13)
  • Tanica per benzina da 5 l (senza Fig.)
  • 1x candela di accensione (senza Fig.)

• Istruzioni per l'uso originali

• Leva di avvio/arresto

• Manico superiore
• Leva di guida (leva della frizione)
• Fune di avvio
• Manico inferiore
• Indicazione di livello sacco di raccolta
• Sacco di raccolta
• Portello di scarico
• Regolazione dell'altezza di taglio
• Tappo di riempimento del serbatoio
• Bocchettone di riempimento dell'olio
• 4 dadi a stella per manico
• Fermacavi
• Chiave per candela di accensione
• 2 viti per manico inferiore
• 2 viti per manico superiore

IT

1 2 3 4 5 9 8 10 11

2 52 13 126 7 16 15 14

IT

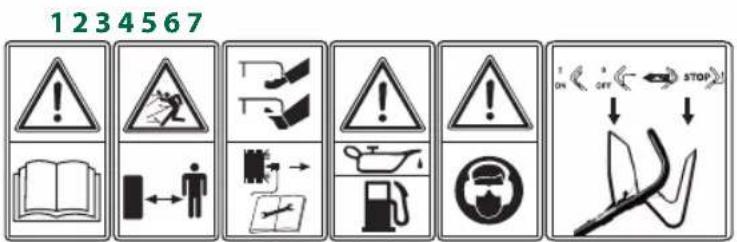

Spiegazione della targhetta di avvertenze sul tagliaerba a scoppio

1) Leggete le istruzioni per l'uso
2) Attenzione! Pericolo a causa di parti scagliate all'intorno. Tenete la distanza di sicurezza. Tenete le altre persone lontane dalla zona di pericolo.
3) Attenzione alle lame affiliate - prima di tutte le operazioni di manutenzione, riparazione e regolazione spegnete il motore e togliete il connettore della candela
4) Prima della messa in esercizio riempite di olio e carburante
5) Attenzione! Portate le cuffie antirumore e gli occhiali protettivi
6) Leva di avvio/arresto motore (I = motore acceso; 0 = motore spento)
7) Leva di guida (leva della frizione)

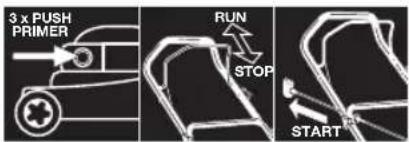

8) Procedura di avvio
9) Livello di potenza acustico garantito

1234567 ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !

8

3 x PUSH PRIMER RUN STOP START

9

Il tagliaerba a scoppio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il produttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Il tagliaerba a scoppio è adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tagliaerba a scoppio per l'uso privato in giardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l'anno e che sono utilizzati principalmente per la cura di superfici erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali.

Tenete presente che i nostri tagliaerba a scoppio non sono stati progettati per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se il tagliaerba a scoppio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Per un uso corretto dell'apparecchio osservate queste istruzioni per l'uso e il manuale di istruzioni Briggs & Stratton accluso. Queste istruzioni per l'uso contengono le condizioni per l'esercizio, la manutenzione e la riparazione.

Attenzione!

Visti i rischi per l'utilizzatore, il tagliaerba a scoppio non deve venire usato per i seguenti lavori: per regolare cespugli, siepi e arbusti, per tagliare e sminuzzare piante rampicanti o superfici erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare lo sporco da) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi e arbusti. Il tagliaerba a scoppio non deve inoltre venire usato come motozappa né per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe.

Per motivi di sicurezza il tagliaerba a scoppio non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

Assemblaggio dei componenti

Alcune parti sono smontate quando vengono fornite.

L'assemblaggio è facile se si osservano le seguenti avvertenze.

Attenzione! Per l'assemblaggio e per lavori di manutenzione avete bisogno anche dei seguenti utensili non compresi negli elementi forniti:

• una vaschetta di raccolta dell'olio piatta (per il cambio dell'olio)
• un misurino da 1 litro (resistente all'olio/alla benzina)
• un imbuto (adatto per il bocchettone di riempimento del serbatoio)
• degli stracci (per togliere i resti di olio/benzina; smaltimento alla stazione di servizio)
• una pompa di aspirazione benzina (in plastica, disponibile nei centri del fai-da-te)
• un oliatore con pompa a mano (disponibile nei centri del fai-da-te)

Montaggio

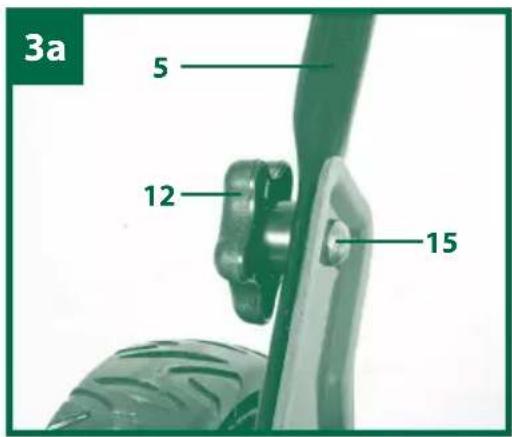

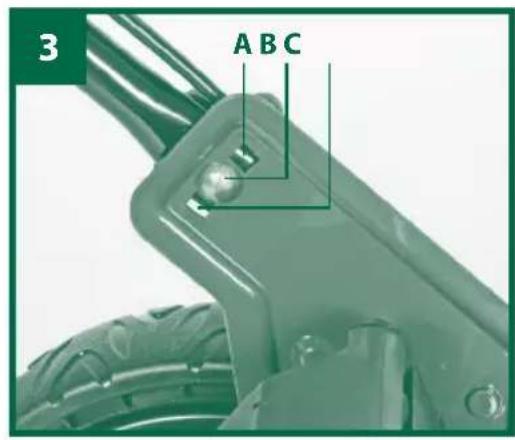

1. Serrate il manico inferiore (Fig. 3a/Pos. 5) rispettivamente con una vite (Fig. 3a/Pos. 15) e un dado a stella (Fig. 3a/Pos. 12) su ciascun lato. Scegliete uno dei fori per il fissaggio a seconda dell'altezza dell'impugnatura desiderata (Fig. 3).

Attenzione! Impostate la stessa altezza su entrambi i lati! Fate attenzione che i cavi flessibili, che vengono fissati in un secondo momento, non disturbino.

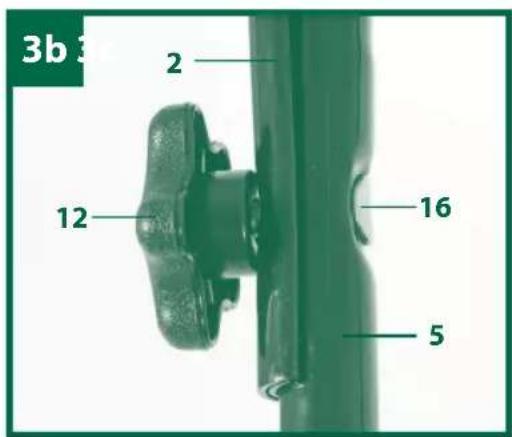

1. Avvitate su entrambi i lati il manico superiore al manico inferiore rispettivamente con una vite (Fig. 3b/Pos. 16) e un dado a stella (Fig. 3b/Pos. 12).

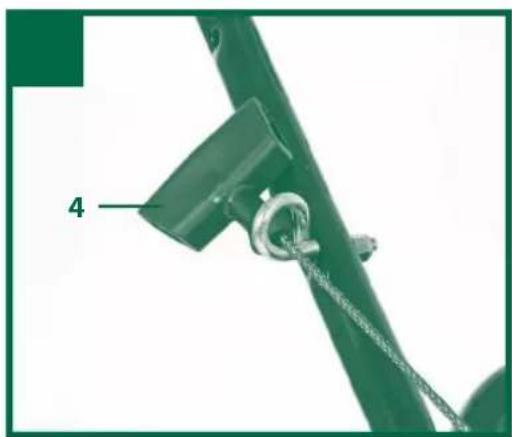

2. Appendete l'impugnatura della fune di avvio (Fig. 3c/Pos. 4) al gancio apposito come illustrato in Fig. 3c.

3. Fissate i cavi flessibili al manico con il fermacavi fornito (Fig. 3d/Pos. 13).

IT

1. Sollevate il portello di scarico (Fig. 4/Pos. 8) con una mano e agganciate il sacco di raccolta erba (Fig. 4/Pos. 7) come illustrato in Fig. 4.

3 ABC

3a 5 12 15

3b 2 12 16 5

Regolazione dell'altezza di taglio

Attenzione! La regolazione dell'altezza di taglio deve venire eseguita solamente a motore spento e con connettore della candela staccato.

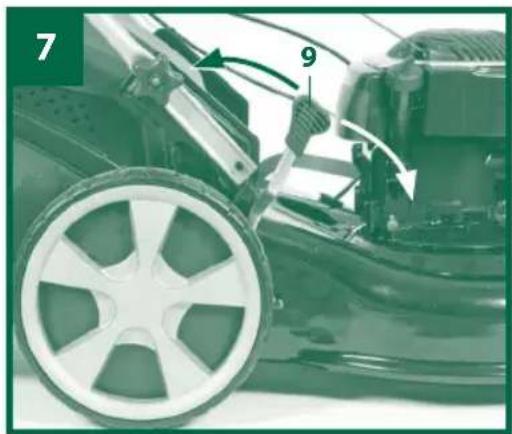

• La regolazione dell'altezza di taglio avviene in modo centrale con la relativa leva (Fig. 7/Pos. 9). Si possono regolare 6 diverse altezze di taglio.
• Tirate la leva di regolazione verso l'esterno e impostate l'altezza di taglio desiderata. La leva scatta nella posizione desiderata.

Per l'esatta procedura di avvio del motore si vedano le istruzioni per l'uso di Briggs & Stratton accluse.

Attenzione!

Il motore viene fornito senza olio. Prima della messa in esercizio si deve assolutamente riempire di olio. Si deve anche riempire il serbatoio del carburante dato che esso non è contenuto alla consegna. Per una descrizione precisa si vedano le istruzioni per l'uso di Briggs & Stratton accluse.

Prima di iniziare a tagliare l'erba, verificate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite eventualmente le lame consumate e/o danneggiate in set completo per evitare degli sbilanciamenti. Durante questa verifica spegnete il motore e togliete il connettore della candela.

Per evitare un avvio involontario del tagliaerba a scoppio, questo è dotato di un freno motore (Fig. 5a/Pos. 1) che deve essere azionato prima di avviare l'apparecchio. Quando la leva di avvio/arresto viene lasciata, deve ritornare nella posizione di partenza e il motore si spegne automaticamente.

Spegnete il motore prima di ogni operazione di regolazione, manutenzione e riparazione e aspettate che la lama smetta di ruotare.

Avvertenze

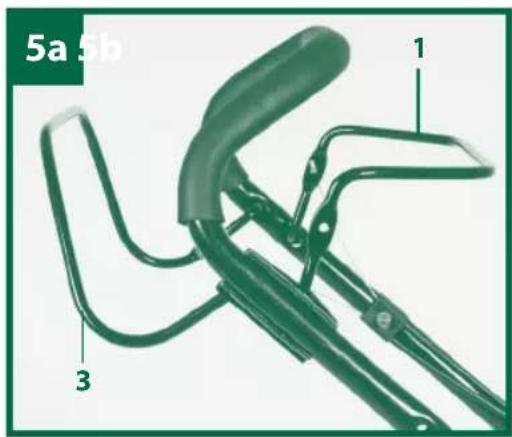

• Leva di avvio/arresto (Fig. 5a/Pos. 1): usate la leva per spegnere il motore. Se lasciate la leva, il motore e la lama si arrestano automaticamente. Per tagliare l'erba tenete la leva in posizione di lavoro (Fig. 5b). Prima di iniziare effettivamente a tagliare l'erba dovreste controllare più volte la leva di avvio/arresto. Accertatevi che la fune flessibile si muova facilmente.
• Leva di guida (leva della frizione) (Fig. 5a/Pos. 3): se viene azionata (Fig. 5c), la frizione viene innestata per la trasmissione del moto e il tagliaerba a scoppio si mette in movimento se il motore è acceso. Lasciate andare la leva di guida in tempo per fermare il tagliaerba a scoppio in movimento. Esercitatevi a mettere in moto e a fermare l'apparecchio prima di tagliare l'erba per la prima volta, in modo tale da familiarizzare con il suo comportamento.
• Avvertenza: la lama di taglio inizia a ruotare quando il motore viene avviato.

Importante: prima di avviare il motore azionate più volte la leva di avvio/arresto per controllare che la fune di arresto funzioni correttamente.

Avvertenza: il motore è dimensionato per la velocità di taglio dell'erba e lo scarico dell'erba nel sacco di raccolta e per una lunga durata.

• Controllate il livello dell'olio.
• Riempite il serbatoio di benzina quando è vuoto e utilizzate un imbuto e un misurino. Accertatevi che la benzina sia pulita.

IT

Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate mentre riempite di benzina. Prima di mettere la benzina nel serbatoio spegnete il motore e lasciatelo raffreddare alcuni minuti.

Indicazione di livello del sacco di raccolta

Il sacco di raccolta è dotato di un'indicazione del livello di riempimento (Fig. 2/Pos. 6), che viene aperta dal flusso d'aria che il tagliaerba a scoppio genera quando è in esercizio. Se durante il taglio il portello si chiude, il sacco di raccolta è pieno e deve essere svuotato. I fori sotto il portello devono essere sempre puliti e liberi perché l'indicazione di livello funzioni correttamente.

Avvertenze per tagliare l'erba in modo corretto

Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta e il motore è ancora in moto. La lama rotante può causare lesioni.

Fissate sempre bene il portello di scarico e il sacco di raccolta dell'erba. Spegnete il motore prima di toglierli.

Mantenete sempre la distanza di sicurezza data dai manici di guida tra l'involucro della lama e l'utilizzatore. Si deve prestare particolare attenzione nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendii. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Tagliate l'erba sempre in senso trasversale rispetto al pendio.

Per motivi di sicurezza non usate il tagliaerba a scoppio su pendii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tagliaerba a scoppio. Pericolo di inciampare!

Tagliare l'erba

Lavorate solamente con lame affiliate e in perfetto stato in modo che gli steli d'erba non si sfilaccino e il prato non ingiallisca. Per ottenere un buon taglio si deve muovere il tagliaerba a scoppio in strisce possibilmente dritte. Le corsie così formate si devono quindi sovrapporre sempre di alcuni centimetri al fine di evitare strisce di erba non tagliata.

Tenete pulita la parte inferiore della scocca del tagliaerba a scoppio e togliete assolutamente gli accumuli di erba. Gli accumuli rendono più difficile l'operazione di avvio e influiscono negativamente sulla qualità del taglio e sullo scarico dell'erba. Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al pendio. Per evitare che il tagliaerba a scoppio scivoli lateralmente basta inclinarlo verso l'alto. Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm.

Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama.

Controllate regolarmente che la lama sia ben fissata, in buono stato e ben affilata. Fate affilare o sostituire la lama da un'officina specializzata e autorizzata. Se la lama in movimento va a colpire un oggetto, fermate il tagliaerba a scoppio e attendete fino a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati, devono essere sostituiti.

IT

Avvertenze per tagliare l'erba

1. Fate attenzione ad oggetti solidi. Potrebbero danneggiare il tagliaerba a scoppio o causare lesioni.
2. Se il motore, lo scappamento o l'azionamento sono caldi, possono causare ustioni. Quindi non toccateli.
3. Tagliate l'erba con cautela in caso di pendii o di terreni in forte pendenza.
4. Se la luce diurna o quella artificiale non sono sufficienti, si deve smettere di tagliare l'erba.
5. Controllate il tagliaerba a scoppio, la lama e le altre parti se avete incontrato un corpo estraneo o se il tagliaerba vibra più del normale.
6. Non modificate le impostazioni e non eseguite riparazioni senza aver prima spento il motore. Staccate il connettore della candela.
7. In strada o nelle vicinanze di una strada fate attenzione al traffico. Fate in modo che l'erba tagliata non finisca in strada.
8. Evitate i punti nei quali le ruote non facciano più presa o il lavoro non sia sicuro. Prima di muovervi all'indietro accertatevi che non ci siano bambini piccoli alle vostre spalle.
9. Se l'erba è folta e alta, impostate il massimo livello di taglio e tagliate l'erba più lentamente. Prima di togliere l'erba o altre ostruzioni, spegnete il motore e staccate il connettore della candela.
10. Non togliete mai le parti che servono per la sicurezza.
11. Non riempite mai di benzina il serbatoio se il motore è ancora caldo o in funzione.

Svuotare il sacco di raccolta dell'erba

Non appena rimangono dei resti di erba sul prato mentre si sta tagliando, si deve svuotare il sacco di raccolta.

Attenzione! Prima di togliere il sacco di raccolta spegnete il motore e attendete che la lama si sia fermata.

IT

Per togliere il sacco di raccolta sollevate con una mano il portello di scarico e con l'altra estraete il sacco tenendolo per l'impugnatura (Fig. 4).

Come previsto dalle norme di sicurezza il portello di scarico si chiude quando viene sganciato il sacco di raccolta, chiudendo anche l'apertura posteriore di scarico. Se nell'apertura rimangono resti di erba, si consiglia di arretrare di ca. 1 m il tagliaerba a scoppio per riavviare il motore più facilmente.

Non togliete resti di erba tagliata dalla scocca del tagliaerba a scoppio e dall'utensile di taglio con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene, dopo l'uso il sacco di raccolta e soprattutto la grata dell'aria devono venire puliti dall'interno.

Agganciate il sacco di raccolta solo a motore spento e con l'utensile di taglio fermo.

Sollevate con una mano il portello di scarico e con l'altra agganciate dall'alto il sacco di raccolta, tenendolo per l'impugnatura.

Dopo aver tagliato l'erba

1. Lasciate sempre raffreddare il motore prima di riporre il tagliaerba a scoppio in un locale chiuso.
2. Togliete sempre erba, foglie, lubrificante e olio prima di riporre il tagliaerba per un certo periodo. Non depositate altri oggetti sul tagliaerba a scoppio.
3. Prima di usarlo di nuovo controllate tutte le viti e tutti i dadi. Le viti allentate devono venire serrate bene.
4. Svuotate il sacco di raccolta dell'erba prima di usarlo di nuovo.
5. Staccate il connettore della candela per evitare l'uso da parte di persone non autorizzate.
6. Fate attenzione che il tagliaerba a scoppio non venga tenuto vicino a una fonte di pericoli. Le esalazioni di gas possono provocare esplosioni.

IT

1. Per le riparazioni si devono usare solamente pezzi originali o autorizzati dal costruttore (vedi indirizzo della scheda di garanzia).
2. Svuotate il serbatoio della benzina con una pompa di aspirazione in caso di inattività prolungata.
3. Fornite chiare istruzioni ai bambini di non usare il tagliaerba a scoppio. Non è un giocattolo.
4. Non tenete mai la benzina vicino a una fonte di calore. Usate sempre una tanica omologata. Tenete la benzina fuori della portata dei bambini.
5. Lubrificate ed effettuate la manutenzione del tagliaerba a scoppio.

Attenzione

Non lavorate mai a motore acceso su parti sotto tensione dell'impianto di accensione e non toccatele. Prima di eseguire operazioni di manutenzione e di pulizia staccate il connettore della candela. Non eseguite mai lavori con il tagliaerba a scoppio acceso. I lavori che non vengono descritti in queste istruzioni per l'uso devono essere eseguiti esclusivamente da un'officina specializzata e autorizzata.

Pulizia

Il tagliaerba a scoppio deve essere sempre pulito a fondo dopo l'uso. In particolare la parte inferiore e la sede della lama.

Avvertenza: prima di inclinare di lato il tagliaerba a scoppio svuotate completamente il serbatoio del carburante con una pompa di aspirazione. Il tagliaerba a scoppio non deve essere inclinato oltre i 90 gradi. È più facile togliere lo sporco e l'erba subito dopo aver tagliato l'erba. Resti d'erba essiccati e sporco possono pregiudicare l'esercizio del tagliaerba.

Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tagliaerba a scoppio con un getto d'acqua o un'idropulitrice. Il motore deve rimanere asciutto.

Non devono essere utilizzati detergenti aggressivi, come detergenti a freddo o benzina per smacchiare.

IT

Manutenzione

Attenzione: per informazioni sulla manutenzione e per gli intervalli di manutenzione del motore si vedano le accluse istruzioni del motore di Briggs & Stratton.

Consegnate il materiale sporco di manutenzione e di esercizio in un apposito punto di raccolta.

Assali e mozzi delle ruote

Gli assali e i mozzi delle ruote dovrebbero venire ingrassati una volta per stagione.

A questo scopo togliete i coprimozzi con un cacciavite e allentate le viti di fissaggio delle ruote.

Lama

Per motivi di sicurezza fate affilare, bilanciare e montare la lama esclusivamente da un'officina specializzata e autorizzata. Per ottenere un risultato di lavoro ottimale consigliamo di far controllare la lama una volta l'anno.

Sostituzione della lama (Fig. 8)

Per la sostituzione della lama si devono utilizzare solo ricambi originali. Il codice della lama deve corrispondere al numero indicato nell'elenco dei pezzi di ricambio. Non montate mai una lama diversa.

Se, malgrado tutte le precauzioni prese, la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela.

Inclinate il tagliaerba a scoppio sul lato e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostituite. Non raddrizzate mai una lama deformata. Non lavorate mai con una lama deformata o fortemente consumata; ciò può causare delle vibrazioni e provocare ulteriori danni al tagliaerba a scoppio.

Attenzione: lavorando con una lama danneggiata sussiste il pericolo di lesioni.

Affilatura delle lame

Le lame possono venire affiliate con una lima per metalli. Per evitare degli sbilanciamenti, l'affilatura dovrebbe essere eseguita esclusivamente da un'officina specializzata e autorizzata.

Cura e regolazione dei cavi flessibili

Lubrificate spesso i cavi flessibili e controllate che si muovano facilmente.

Controllo della cinghia trapezoidale

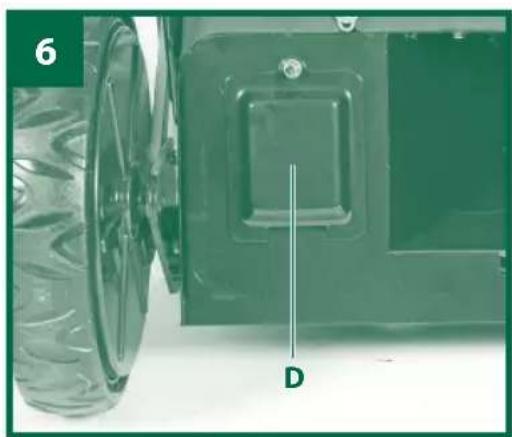

Per controllare la cinghia trapezoidale si deve togliere la relativa copertura (Fig. 6/Pos. D).

Per evitare danni causati da un funzionamento errato, il controllo ed eventualmente la sostituzione della cinghia trapezoidale dovrebbero essere eseguiti esclusivamente da un'officina specializzata e autorizzata.

Istruzioni per la manutenzione

Prima dell'avvio

Controllare l'olio Controllare che il serbatoio sia pieno

max min

Intervalli di manutenzione

Apparecchio acquistato il (data): ____

	Intervallo Eseguito (anno)
Cambio dell'olio	Attenzione: per informazioni sulla manutenzione e intervalli di manutenzione del motore si vedano le accluse istruzioni del motore di Briggs & Stratton!	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_
Pulizia/ sostituzione filtro dell'aria		☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_
Sostituzione candela di accensione		☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_	☐20_

Ricerca degli errori

Anomalia/problema Soluzione
Il motore non si avvia - Riempite di benzina	- Aprite il rubinetto della benzina (se presente)- Premete la leva del freno- Portate la leva dell'acceleratore sulla posizione esatta (se presente)- Sostituite la candela di accensione
Prestazione di taglio/del motore ridotta - Correggete l'altezza di taglio verso l'alto- Pulite il canale di scarico- Affiliate/sostituite le lame (officina del servizio assistenza clienti)- Cestello di raccolta molto sporco
Il cestello di raccolta non si riempie in modo ottimale - Correzione dell'altezza di taglio- Attendete che il prato sia asciutto- Affiliate/sostituite le lame (officina del servizio assistenza clienti)
Il dispositivo di avanzamento non funziona (se presente)	- Regolate il cavo flessibile- La cinghia trapezoidale è saltata fuori/rotta- Ingranaggio difettoso (officina del servizio assistenza clienti)

IT

Riparazione

Accertatevi dopo la riparazione o la manutenzione che tutte le parti di tecnica di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di altre persone e di bambini.

Attenzione: secondo la Legge relativa alla responsabilità per i prodotti non rispondiamo per danni causati da una riparazione non eseguita a regola d'arte o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni non eseguite a regola d'arte. Incaricate il servizio assistenza o un tecnico autorizzato. Lo stesso vale anche per gli accessori.

Tempi di esercizio

Rispettate le disposizioni di legge che possono variare a seconda del luogo.

Conservazione

Avvertenza: non svuotate la benzina in locali chiusi o nelle vicinanze di fiamme vive o mentre fumate. I vapori del gas possono causare esplosioni e incendi.

1. Svuotate il serbatoio della benzina con una pompa di aspirazione.
2. Avviate il motore e fatelo funzionare fino a quando si sia consumata la benzina restante.
3. Pulite tutto il tagliaerba a scoppio in modo che la vernice non si rovini.
4. Conservate il tagliaerba a scoppio in un ambiente o in un luogo ben aerato.

Trasporto

1. Svuotate il serbatoio della benzina (vedi sopra).
2. Fate funzionare il motore fino a quando si sia consumata la benzina restante.
3. Svuotate l'olio del motore dal motore ancora caldo.
4. Togliete il connettore dalla candela di accensione.
5. Pulite la scocca.

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787 SLO 00386 15838304

www.isc-gmbh.info

GLBM 46

04/2015417

IT

1. Sganciate la fune di avvio dal gancio (Fig. 3c). Svitate i dadi a stella e piegate verso il basso il manico superiore. Nell'eseguire tale operazione, fate attenzione che i cavi flessibili non vengano piegati.
2. Inserite alcuni strati di cartone fra il manico inferiore e superiore e il motore per evitare che sfreghino l'uno contro l'altro.

Caratteristiche tecniche

Avvertenza

Per le caratteristiche tecniche esatte del motore si vedano le istruzioni per l'uso di Briggs & Stratton accluse.

Tipo di motore: .... motore a un cilindro a quattro tempi 140 cm³ Potenza motore (2800 min⁻¹): ..... 2,1 kW (2,9 PS) Numero di giri n₀: ..... 2800±100 min⁻¹ Carburante: ..... benzina senza piombo Regolazione dell'altezza di taglio: ..... centrale (30-90 mm) Larghezza di taglio: ..... 460 mm Peso: ..... 32 kg

Rumore e vibrazioni

Livello di pressione acustica L_pA ..... 83,2 dB(A) Incertezza K_pA ..... 2,5 dB Livello di potenza acustica L_WA ..... 94,45 dB(A) Incertezza K_WA ..... 0,44 dB Livello di potenza acustica garantito L_WA ..... 96 dB(A)

Valore emissione vibrazioni a_h,w = 4,8 m/s^2 Incertezza K = 1,5 m/s²

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 5395-1.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787

SLO 00386 15838304 www.isc-gmbh.info

GLBM 46

04/2015417

IT

• Adattate il vostro modo di lavorare all'apparecchio.
  • Non sottoponete l'apparecchio a sollecitazioni eccessive.
  • Eventualmente fate controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.

Indossate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue

• Tipo di tagliaerba a scoppio
• Numero di articolo del tagliaerba a scoppio
• Numero di identificazione del tagliaerba a scoppio
• Numero del pezzo di ricambio richiesto

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Pos.	Descrizione Numero del pezzo	di ricambio
1	Vite a testa tonda per parte superiore del manico (lunga)	3400779.01.001
2	Vite a testa tonda per parte inferiore del manico (corta)	3400779.01.002
3	Dado a stella M8 per manico 3400779.01.003
4	Parte superiore del manico 3400779.01.004
5	Parte inferiore del manico 3400779.01.005
6	Fermacavi 3400779.01.006
7	Sacco di raccolta erba con telaio 3400779.01.007
8	Ruota anteriore 3400779.01.008
9	Ruota posteriore 3400779.01.009
10	Vite di fissaggio lama	3400779.01.010
11	Cinghia trapezoidale	3400779.01.011
12	Lama di ricambio	3400779.01.012

101

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787 SLO 00386 15838304

www.isc-gmbh.info

GLBM 46

04/2015417

IT

Smaltimento e riciclaggio

Il tagliaerba a scoppio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere riutilizzato o riciclato. Il tagliaerba a scoppio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i componenti difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi a un negozio specializzato o all'amministrazione comunale!

Tabella per l'eliminazione delle anomalie

Avvertenza: prima spegnete il motore e staccate il cavo di accensione e poi eseguite le ispezioni o le regolazioni.

Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle ustioni.

Attenzione. In caso di problemi legati al motore, vi preghiamo di leggere le accluse istruzioni per l'uso di Briggs & Stratton.

Anomalia Possibile causa Soluzione
Movimento irregolare, forti vibrazioni dell'apparecchio	- Viti allentate- Serraggio della lama allentato- Lama sbilanciata	- Controllate le viti- Controllate il serraggio della lama- Sostituite la lama
Il motore non funziona	- Leva del freno non premuta- Serbatoio del carburante vuoto	- Premete la leva del freno- Riempite di carburante
Il prato ingialisce, taglio irregolare	- Lama non affilata- Altezza del taglio insufficiente	- Affiliate la lama- Regolate l'altezza corretta
Scarico dell'erba eseguito male	- Altezza del taglio insufficiente- Lama consumata- Sacco di raccolta ostruito	- Eseguite la regolazione corretta- Sostituite la lama- Svuotate il sacco di raccolta

IT

La copia o qualsiasi tipo di riproduzione, anche parziale, della documentazione e dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

Salvo modifiche tecniche.

Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'acquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!

Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli conformi.

Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.

L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.

Indirizzo(i) assistenza: Einhell Schweiz AG,

St. Gallerstrasse 182, CH-8404 Winterthur

Numero verde: +41/52/2358787

Denominazione produttore/importatore: Einhell Germany AG,

Denominazione prodotto: Tagliaerba a scoppio GLBM 46

Numero identificativo prodotto/produttore: 34.008.01

Numero articolo: 41721

Periodo azione: 04/2015

Azienda e sede del rivenditore: ALDI SUISSE AG, Niederstettenstrasse 3, CH-9536 Schwarzenbach SG

Descrizione del difetto:

nome dell'acquirente:

CAP/Città:

Indirizzo:

Tel./email:

Firma:

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787 SLO 00386 15838304

www.isc-gmbh.info

41721

GLBM 46

04/2015

Kazalo

107 Varnostna navodila
112 Obseg dobave
113 Opis naprave
115 Uporaba
116 Pred uporabo
119 Upravljanje
125 Informacije
134 Garancijski List

⚠️ Pozor!
