Type de produit	Tondeuse à gazon à essence
Marque	Gardenline
Modèle	GLBM 46
Moteur	4 temps, monocylindre, 140 cm³, 2,1 kW (2,9 PS) à 2800 tr/min
Carburant	Essence sans plomb
Largeur de coupe	460 mm
Réglage de hauteur de coupe	Centrale, 6 positions, de 30 à 90 mm
Poids	32 kg
Niveau de pression acoustique	83,2 dB(A) (incertitude 2,5 dB)
Niveau de puissance acoustique garanti	96 dB(A)
Vibrations (main-bras)	4,8 m/s² (incertitude 1,5 m/s²)
Type de démarrage	Lanceur à cordon
Système de sécurité	Frein moteur avec levier d'arrêt
Type de coupe	Lame rotative
Sac de collecte	Avec indicateur de niveau de remplissage
Transmission	Entraînement de roulement par courroie trapézoïdale, commandé par levier d'accouplement
Volume de livraison	Guidon supérieur et inférieur, panier collecteur, clé à bougie, jerrican d'essence 5 l, bougie d'allumage, attaches, mode d'emploi
Assemblage requis	Oui (guidons, câbles, sac collecteur)
Garantie	3 ans (pièces d'usure 6 mois)
Numéro d'article	41721

FOIRE AUX QUESTIONS - GLBM 46 Gardenline

Quel type d'huile utiliser pour le moteur ?

Utilisez une huile moteur 4 temps de qualité SAE 30 ou 10W-30. Vérifiez le niveau avant chaque utilisation et faites la vidange selon les intervalles indiqués dans le manuel Briggs & Stratton.

Comment démarrer la tondeuse Gardenline GLBM 46 ?

1. Vérifiez le niveau d'huile et faites le plein d'essence sans plomb. 2. Appuyez sur le levier de frein moteur (levier d'arrêt). 3. Si le moteur est froid, appuyez sur le primer (amorceur) 3 fois. 4. Tirez sur le cordon de démarrage jusqu'à ce que le moteur tourne. Relâchez le levier de frein pour arrêter.

Comment régler la hauteur de coupe ?

Le réglage de la hauteur de coupe se fait uniquement moteur arrêté et cosse de bougie débranchée. Utilisez le levier de réglage central (fig. 7/pos. 9) : tirez-le vers l'extérieur, choisissez l'une des 6 positions (de 30 à 90 mm) et relâchez pour enclencher.

Que faire si la tondeuse ne démarre pas ?

Vérifiez : 1. Le réservoir contient-il de l'essence ? 2. Le levier de frein moteur est-il enfoncé ? 3. La bougie d'allumage est-elle propre et bien connectée ? 4. Le robinet d'essence (si présent) est-il ouvert ? Consultez également le manuel Briggs & Stratton pour les pannes moteur.

Comment entretenir la lame ?

La lame doit être affûtée ou remplacée par un atelier autorisé. Vérifiez régulièrement son état et son équilibrage. Pour la remplacer (fig. 8), utilisez uniquement des pièces d'origine (réf. 3400779.01.012). Débranchez toujours la cosse de bougie avant toute intervention.

Quelle est la capacité du sac collecteur ?

Le sac collecteur n'a pas de capacité exacte spécifiée, mais il est équipé d'un indicateur de niveau de remplissage : si le clapet se referme pendant la tonte, le sac est plein et doit être vidé.

Peut-on utiliser la tondeuse sur des pentes ?

Oui, mais avec précaution : tondez toujours perpendiculairement à la pente et ne dépassez pas une inclinaison de 15% pour des raisons de sécurité. Portez des chaussures antidérapantes et un pantalon long.

Comment nettoyer la tondeuse ?

Après chaque utilisation, nettoyez la partie inférieure et le logement de la lame. Utilisez une brosse ou une balayette. Ne jamais utiliser de jet d'eau ou de nettoyeur haute pression (le moteur doit rester sec). Pour nettoyer le sac collecteur, videz-le et lavez le filet à l'intérieur.

Quels sont les consommables et pièces d'usure ?

Les consommables incluent l'huile moteur, l'essence, la bougie d'allumage et le filtre à air. Les pièces d'usure sont la lame, la courroie trapézoïdale et les roues. La garantie pour les pièces d'usure est de 6 mois.

Comment stocker la tondeuse en hiver ?

Videz le réservoir d'essence à l'aide d'une pompe d'aspiration, puis faites tourner le moteur jusqu'à consommation du carburant restant. Videz l'huile du moteur chaud. Nettoyez la tondeuse, retirez la cosse de bougie et rangez-la dans un endroit sec et aéré. Repliez le guidon en dévissant les écrous-étoiles.

MODE D'EMPLOI GLBM 46 Gardenline

Tondeuse à essence • Tagliaerba a scoppio • Bencinska kosilnica

Originalbetriebsanleitung • Mode d'emploi d'origine • Istruzioni per l'uso originali Originalna navodila za uporabo

37 Consignes de sécurité
43 Volume de livraison
44 Description de l'appareil
47 Utilisation
49 Avant la mise en service
52 Commande
60 Informations
70 Bon de Garantie

Attention!

Lors de l'utilisation de tondeuses à essence, quelques mesures de sécurité doivent être respectées afin d'empêcher des blessures et des dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

AVERTISSEMENT!

Lisez toutes les consignes de sécurité et les instructions.

Les négligences dans le respect des consignes de sécurité et des instructions peuvent être à l'origine de chocs électriques, brûlures et/ou de blessures graves.

Veuillez conserver l'ensemble des consignes de sécurité et instructions pour toute utilisation ultérieure.

Consignes de sécurité pour tondeuses à essence à mains

Guide

1. Veuillez lire le mode d'emploi avec attention. Familiarisez-vous avec les réglages et l'utilisation correcte de la tondeuse à essence.
2. Ne permettez jamais à des enfants ou à d'autres personnes n'ayant pas connaissance des instructions d'emploi d'utiliser la tondeuse. Des prescriptions locales peuvent stipuler un âge minimum autorisé pour l'utilisateur.
3. Ne tondez jamais pendant que d'autres personnes, en particulier des enfants ou des animaux sont à proximité. Pensez au fait que l'opérateur ou l'utilisateur de la machine sera tenu responsable de tout accident subi par d'autres personnes ou causant des dommages à ce qui leur appartient.
4. Si la tondeuse à essence doit être remise à d'autres personnes, remettez-leur aussi ce mode d'emploi.

Mesures préparatoires

1. Pendant la tonte, portez toujours des chaussures stables et des pantalons longs. Ne tondez pas pieds nus ou avec des sandales légères.
2. Contrôlez le terrain sur lequel vous utilisez la tondeuse à essence et enlevez tous les objets susceptibles d'être happés et projetés.
3. Avertissement : l'essence est extrêmement inflammable :
4. Conservez l'essence uniquement dans les réservoirs prévus à cet effet
5. Ne remplissez le réservoir d'essence qu'à l'air libre et ne fumez pas pendant la procédure de remplissage
6. Il faut mettre l'essence avant de démarrer le moteur. Pendant que le moteur tourne ou lorsque le moteur est chaud, il ne faut pas ouvrir le bouchon du réservoir ou ajouter de l'essence.
7. Si de l'essence a débordé, il ne faut pas essayer de démarrer le moteur. Au lieu de cela, il faut éloigner la

©

©

FR

1. Éteignez le moteur et assurez-vous que toutes les pièces mobiles sont complètement à l'arrêt :

2. lorsque vous vous éloignez de la tondeuse

3. avant de remettre de l'essence

4. A la mise hors circuit du moteur, il faut positionner l'accélérateur sur « stop ». Il faut fermer le robinet d'essence.

5. Le fait d'exploiter la machine à une vitesse exagérée peut augmenter les risques d'accident.

6. Soyez prudents pendant les travaux de réglage de la machine et évitez de vous coincer les doigts entre les outils de coupe en mouvement et des pièces rigides de l'appareil.

7. Si possible, évitez d'utiliser l'appareil lorsque l'herbe est mouillée.

8. Si la tondeuse se met à vibrer fortement de manière inhabituelle, il faut la contrôler immédiatement.

Maintenance et stockage

1. Veillez à ce que tous les écrous, boulons et vis soient bien serrés et à ce que la tondeuse à essence soit en bon état de fonctionnement.

2. N'entreposez jamais la tondeuse avec de l'essence dans le réservoir à l'intérieur d'un bâtiment dans lequel les vapeurs d'essence pourraient éventuellement entrer en contact avec du feu ou des étincelles.

3. Laissez refroidir le moteur avant d'entreposer la tondeuse dans des locaux fermés.

4. Pour éviter le risque d'incendie, maintenez le moteur, l'échappement et la zone autour du réservoir de carburant exempts d'herbe, de feuilles, ou de fuites de graisse (huile).

5. Vérifiez régulièrement si le dispositif collecteur n'est pas usé ou s'il n'a pas perdu de sa capacité de fonctionnement.

6. Pour des raisons de sécurité, remplacez les pièces usées ou endommagées.

7. Si le réservoir de carburant doit être vidé, cela doit se faire à l'aide d'une pompe d'aspiration à essence (disponible dans les magasins de bricolage) à l'air libre.

Risques résiduels

Même en utilisant cet appareil conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet appareil :

1. Lésions de l'ouïe si aucune protection de l'ouïe appropriée n'est portée.

2. Risques pour la santé, issus des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

3. Ouvrez l'emballage et sortez la tondeuse à gazon avec précaution.

4. Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
5. Vérifiez si la livraison est bien complète.
6. Contrôlez si la tondeuse à gazon et les accessoires ne sont pas endommagés.
7. Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

La tondeuse à gazon et les matériaux d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !

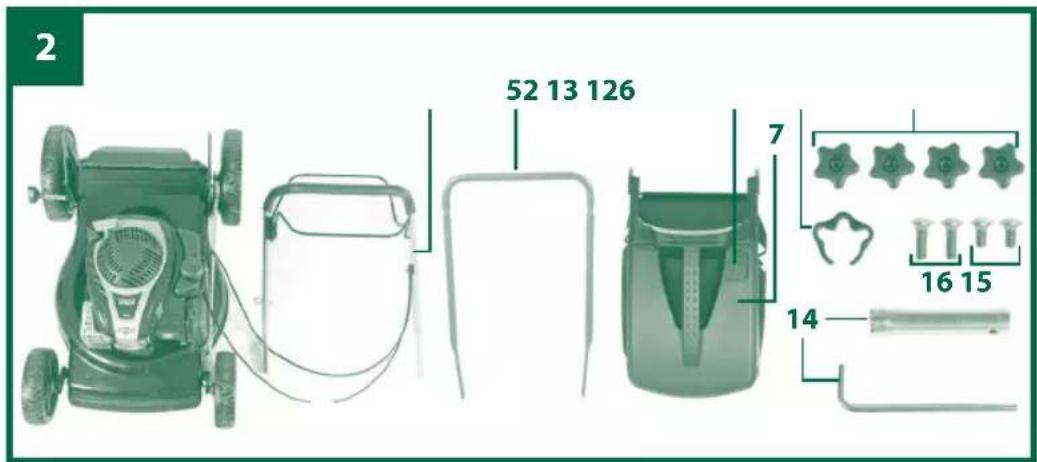

Voir illustration 2 :

• Tondeuse à essence
  • Guidon supérieur (2)
  • Guidon inférieur (5)
  • Panier collecteur (7)
• Clé à bougie (14)
  • 4x écrous-étoile (12)
• 4x vis (15/16)
  • 1x attache de câble(13)
  • Jerrican d'essence de 5l (sans illust.)
  • 1x bougie d'allumage (sans illustr.)

• Mode d'emploi d'origine

• Levier d'arrêt/de démarrage

• Guidon supérieur
• Levier de commande (levier d'accouplement)
• Cordon de démarrage
• Guidon inférieur
• Indicateur de niveau de remplissage sac collecteur
• Sac collecteur
• Clapet d'éjection
• Réglage de la hauteur de coupe
• Clapet de remplissage de réservoir
• Tubulure de remplissage d'huile
• 4 écrous-étoiles pour guidon
• Attache de câble
• Clé à bougie
• 2 vis pour le guidon inférieur
• 2 vis pour le guidon supérieur

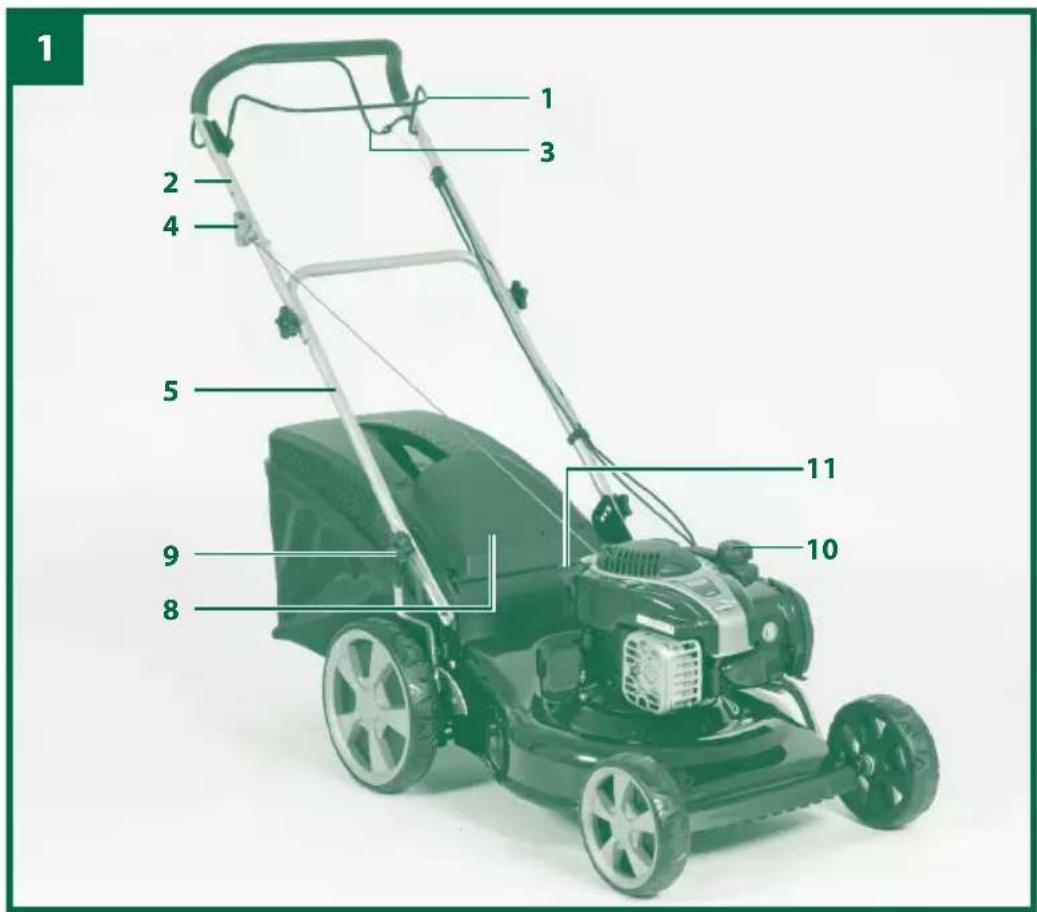

1 2 3 4 5 9 8 10 11

2 52 13 126 7 16 15 14

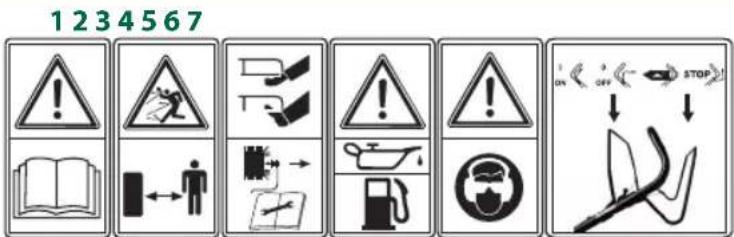

Explication de la plaque signalétique située sur la tondeuse à gazon

1) Veuillez lire le mode d'emploi
2) Attention ! Danger dû à la projection de pièces. Maintenir la distance de sécurité. Éloignez les personnes tierces de la zone de danger.
3) Attention aux lames acérées - Avant les travaux de maintenance, de remise en état, de nettoyage et de réglage, mettez l'appareil hors circuit et retirez la cosse de bougie d'allumage
4) Remplir d'huile et de carburant avant la mise en service
5) Attention ! Portez une protection de l'ouïe et des lunettes de protection
6) Levier de démarrage du moteur/levier d'arrêt du moteur (I = moteur en marche 0 = moteur arrêt)
7) Levier de commande (levier d'accouplement)

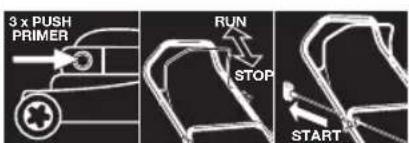

8) Processus de démarrage
9) Niveau de puissance acoustique garanti

1 2 3 4 5 6 7

8

3 x PUSH PRIMER RUN STOP START

9

La tondeuse à gazon doit être exclusivement employée conformément à son affectation. Toute utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l'utilisateur/l'opérateur est responsable.

La tondeuse à gazon à essence convient à l'utilisation privée dans les jardins domestiques et d'agrément.

Sont considérés comme tondeuses à gazon à essence pour les jardins domestiques et d'agrément celles dont l'utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l'entretien de surfaces d'herbe ou de gazon, ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que dans l'agriculture et les exploitations forestières.

Veillez au fait que nos tondeuses à gazon à essence, conformément au règlement, n'ont pas été conçues pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si la tondeuse à gazon à essence est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme à toute activité équivalente.

Pour une utilisation conforme à l'affectation de l'appareil, veuillez tenir compte de ce mode d'emploi ainsi que du manuel Brigss & Stratton ci-joint. Ces modes d'emploi contiennent les conditions d'exploitation, de maintenance et d'entretien.

Attention!

En raison des risques pour l'intégrité corporelle de l'utilisateur, la tondeuse à gazon à essence ne peut pas être utilisée pour les travaux suivants : pour débroussailler les buissons, les haies et les arbustes, pour couper et broyer des plantes grimpantes ou du gazon poussant sur des toits ou dans des jardinières, ni pour nettoyer (aspirer) les chemins et comme broyeur pour réduire en morceaux des sections d'arbres et de haies. De plus la tondeuse à gazon ne doit pas être utilisée comme moto-bêche pour égaliser des bosses du sol, comme par ex. les taupinières.

Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d'entraînement pour d'autres outils ou jeu d'outils de toute sorte.

Assemblage des composants

Certaines pièces sont livrées démontées. L'assemblage est simple à condition de respecter les consignes suivantes.

Attention ! Pour l'assemblage et pour les travaux de maintenance, vous aurez besoin de l'outillage suivant non compris dans la livraison :

• une cuve collectrice d'huile plate (pour la vidange d'huile)
• un récipient doseur d'un litre (résistant à l'huile / à l'essence)
• un entonnoir (convenant aux tubulures de remplissage d'essence du réservoir)
• des chiffons ménagers (pour essuyer les restes d'huile / d'essence ; les remettre à une station d'essence pour leur élimination)
• une pompe d'aspiration à carburant (en plastique, à acheter dans les grandes surfaces de matériaux de construction)
• une burette d'huile avec pompe à main (à acheter dans les grandes surfaces de matériaux de construction)

Montage

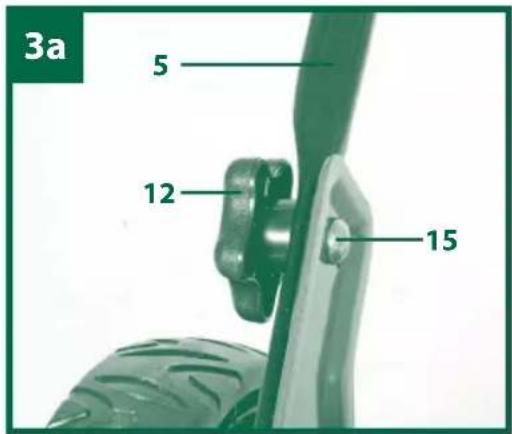

1. Fixez le guidon (fig. 3a/pos. 5) à l'aide respectivement d'une vis (fig. 3a/pos. 15) et d'un écrou-étoile (fig. 3a/pos. 12) sur les deux côtés. Choisissez un des trous de fixation en fonction de la hauteur de poignée souhaitée (fig. 3).

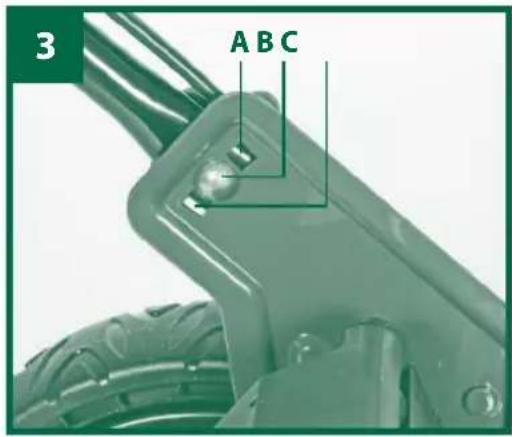

Attention ! Réglez la même hauteur des deux côtés ! Veillez ce faisant à ce que les câbles de transmission à fixer plus tard ne gênent pas.

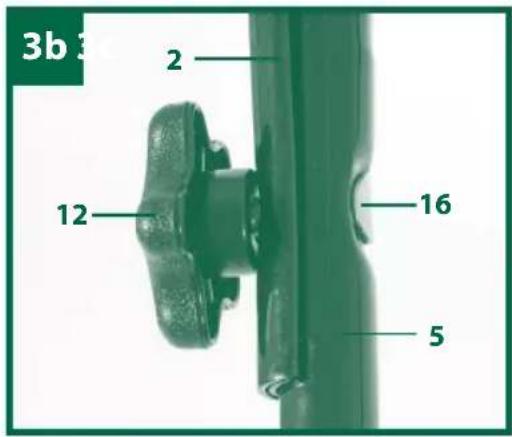

1. Vissez le guidon supérieur sur le guidon inférieur à l'aide de respectivement une vis (fig. 3b/pos. 16) et un écrou-étoile (fig. 3b/pos. 12) des deux côtés.

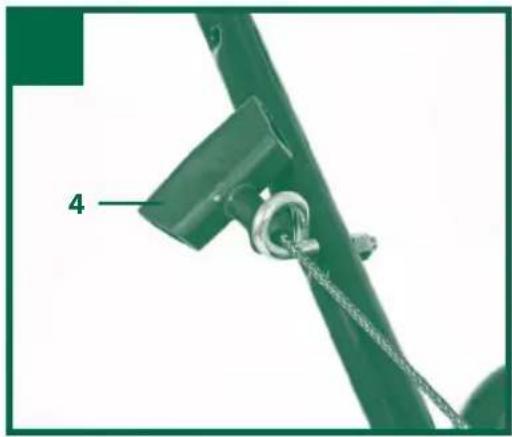

2. Accrochez la poignée du cordon de démarrage (fig. 3c/pos. 4) au crochet prévu à cet effet comme indiqué sur la figure 3c.

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787 SLO 00386 15838304

www.isc-gmbh.info

41721

GLBM 46

04/2015

FR

1. Fixez les câbles de transmission à l'aide de l'attache de câble ci-jointe (fig. 3d/pos. 13) sur le guidon.
2. Soulevez le clapet d'éjection (fig. 4/pos. 8) d'une main et accrochez le sac collecteur d'herbe (fig. 4/pos. 7) comme indiqué sur la figure 4.

3 ABC

3a 5 12 15

3b 2 12 16 5

Réglage de la hauteur de coupe

Attention ! Le réglage de la hauteur de coupe peut s'effectuer uniquement lorsque le moteur est arrêté et la cosse de bougie d'allumage débranchée.

- Le réglage de la hauteur de coupe s'effectue centralement à l'aide du levier de réglage de la hauteur de coupe (fig. 7/pos. 9). On peut régler 6 hauteurs de coupe différentes.

- Tirez le levier de réglage vers l'extérieur et réglez la hauteur de coupe souhaitée. Le levier s'enclenche dans la position souhaitée.

vous trouverez la description précise du processus de démarrage du moteur dans le mode d'emploi Briggs & Stratton ci-joint.

Attention!

Le moteur est livré sans huile. Avant la mise en service, le remplir d'huile absolument. Il faut également remplir le réservoir avec de l'essence, étant donné que celle-ci n'est pas comprise dans le volume de livraison expédié. Vous trouverez une description exacte dans le mode d'emploi Briggs & Stratton ci-joint.

Avant de commencer à tondre, vérifiez que les outils de coupe ne sont pas émoussés et que vos moyens de fixation ne sont pas endommagés. Remplacez les outils de coupe émoussés et/ou endommagés le cas échéant par jeux entiers, afin d'éviter tout balourd. Pour ce contrôle, arrêtez le moteur et débranchez la cosse de bougie d'allumage.

Afin d'éviter un démarrage involontaire de la tondeuse, celle-ci est équipée d'un frein moteur (fig. 5a/pos. 1) que l'on doit actionner avant de la démarrer. Lorsque l'on relâche le levier de démarrage/arrêt du moteur, celui-ci doit revenir dans sa position de départ et le moteur s'arrête automatiquement.

Éteignez le moteur avant tous travaux de réglage, de maintenance et de réparation et attendez jusqu'à ce que la lame ne tourne plus.

Remarques :

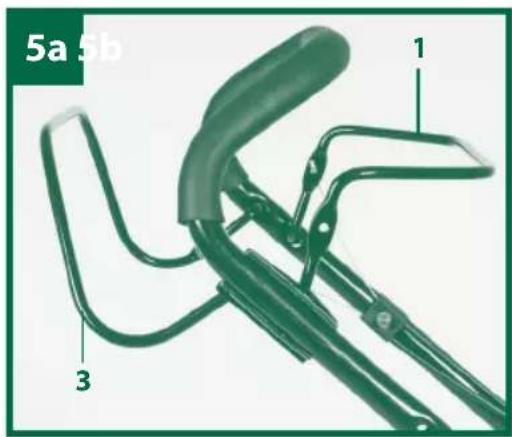

• levier de démarrage/d'arrêt (fig. 5a/pos. 1) : utilisez le levier pour éteindre le moteur. Lorsque vous relâchez le levier, le moteur et la lame s'arrêtent automatiquement. Pour tondre, placez le levier en position de travail (fig. 5b). Avant de commencer vraiment la tonte, il faut contrôler le levier de démarrage/d'arrêt plusieurs fois. Assurez-vous que le cordon de démarrage est facile à actionner.
• Levier de commande (levier d'accouplement) (fig. 5a/pos. 3) : Lorsque vous l'actionnez (fig. 5c), l'accouplement se ferme pour l'entraînement de roulement et la tondeuse commence à avancer si le moteur est en marche. Relâcher le levier de commande à temps pour arrêter la tondeuse en marche. Entraînez-vous à faire avancer et à arrêter la tondeuse avant la première tonte jusqu'à ce que vous soyez familiarisé(e) avec la conduite.
• Avertissement : la larme tourne lorsque le moteur démarre.

Important : avant le démarrage du moteur, actionnez le frein moteur plusieurs fois de suite afin de vérifier que le câble d'arrêt fonctionne correctement.

Remarque : le moteur est réglé sur une vitesse de coupe pour le gazon, la collecte des éjections de gazon dans le sac collecteur et pour une longue durée de fonctionnement du moteur.

• Vérifiez le niveau d'huile.
- Remplissez le réservoir d'essence lorsqu'il est vide et utilisez un entonnoir et un verre mesureur. Assurez-vous que l'essence est propre.

FR

Avertissement : n'utilisez toujours qu'un seul jerrican d'essence de sécurité. Ne fumez pas lorsque vous remplissez d'essence. Éteignez le moteur avant de remplir d'essence et laissez-le refroidir quelques minutes.

Indicateur de niveau de remplissage sac collecteur

Le sac collecteur dispose d'un indicateur de niveau de remplissage (fig. 2/pos. 6). Celui-ci est ouvert par le courant d'air que provoque la tondeuse en fonctionnement. Si pendant la tonte, le clapet se referme, cela signifie que le sac collecteur est plein et doit être vidé. Pour un bon fonctionnement de l'indicateur de remplissage, les trous sous le clapet doivent être toujours propres et débouchés.

Recommendations pour bien tondre

Attention ! N'ouvrez jamais le clapet d'éjection lorsque le dispositif collecteur est en train d'être vidé et que le moteur est encore en marche. La lame en rotation peut entraîner des blessures.

Fixez toujours soigneusement le clapet d'éjection et le sac collecteur. Éteignez le moteur avant de les enlever.

Veuillez toujours respecter la distance de sécurité induite par le manche entre le boitier de la lame et l'utilisateur. Soyez particulièrement prudent lorsque vous tondez ou changez de direction à proximité de bosquets ou sur une pente. Veillez à être bien stable, portez des chaussures antidérapantes et adhérentes et un pantalon. Tondez toujours en position perpendiculaire à la pente.

Pour des raisons de sécurité, il est interdit de tondre sur des pentes de plus de 15 %.

Soyez particulièrement prudent quand vous reculez et quand vous tirez la tondeuse. Risque de trébucher !

La tonte

Ne tondre qu'avec des lames aiguisées et en bon état afin que les brins d'herbe ne s'effilochent pas et n'entraînent pas un jaunissement du gazon. Afin d'obtenir une coupe propre, tondez toujours en bandes aussi droites que possible. Ce faisant, faites en sorte que les bandes se chevauchent de quelques centimètres, pour qu'il n'y ait pas de traces.

Maintenez le dessous de la tondeuse propre et enlevez obligatoirement les dépôts de gazon. Les dépôts rendent le démarrage difficile, altèrent la qualité de la coupe et gène l'éjection de l'herbe. Sur les pentes, il faut tondre en position perpendiculaire à la pente. Pour éviter un glissement de la tondeuse, il faut l'orienter en diagonale vers le haut. Choisissez la hauteur de coupe selon la hauteur effective du gazon. Faites plusieurs passages afin de ne couper qu'au maximum 4 cm de gazon à la fois.

Avant de procéder à un quelconque contrôle de la lame, mettre le moteur hors circuit. Pensez que la lame continue de tourner encore quelques minutes après que le moteur ait été éteint. N'essayez jamais d'arrêter la lame.

Vérifiez régulièrement que la lame est bien fixée, en bon état et bien affûtée. Faites affûter ou remplacer la lame par un atelier autorisé. Si la lame heurte un objet alors qu'elle est en marche, arrêtez la tondeuse et attendez que la lame soit complètement immobile. Vérifiez ensuite l'état de la lame et du support de lame. Si celle-ci est endommagée, il faut la remplacer.

Remarques pour la tonte

1. Faites attention aux objets durs. La tondeuse pourrait être endommagée ou vous pourriez vous blesser.
2. Un moteur, un échappement ou un entraînement chaud peuvent causer des brûlures. Donc ne pas toucher.
3. Tondez avec précaution sur les pentes ou terrains abruptes.
4. L'absence de lumière du jour ou un éclairage artificiel insuffisant forment de bonnes raisons pour arrêter la tonte.
5. Contrôler la tondeuse, la lame et les autres parties lorsque vous avez heurté un corps étranger ou lorsque l'appareil vibre plus fortement que normal.
6. Ne procédez pas à des modifications de réglage ou des réparations sans avoir éteint au préalable le moteur. Retirez la cosse de bougie d'allumage.
7. Faites attention à la circulation si vous vous trouvez sur la route ou à proximité. Maintenez l'éjection d'herbe éloignée de la route.
8. Évitez les endroits où les roues n'adhérent plus ou où la tonte n'est pas sûre. Avant de reculer, assurez-vous qu'il n'y a pas d'enfants en bas âge derrière vous.
9. Dans de l'herbe haute et drue, réglez la tondeuse sur la hauteur de coupe la plus haute et tondez lentement. Avant d'éliminer l'herbe ou d'autres bourrages quelconques, éteignez le moteur et débranchez le câble d'allumage.
10. N'enlevez jamais de pièces dédiées à la sécurité.
11. Ne mettez jamais d'essence dans le moteur chaud ou en marche.

Vider le sac collecteur d'herbe

Dès que des restes d'herbe s'accumulent sur le gazon pendant la tonte, il faut vider le sac collecteur.

Attention ! Avant d'enlever le sac collecteur, éteignez le moteur et attendez l'arrêt complet de la lame.

Pour enlever le sac collecteur, soulevez d'une main le clapet d'éjection, de l'autre, retirez le sac collecteur en l'attrapant par la poignée (fig. 4).

Conformément aux normes de sécurité, lorsque le panier collecteur est enlevé, le clapet d'éjection se ferme et bloque l'orifice d'éjection arrière. Si, ce faisant des restes d'herbe restent accroché dans l'ouverture, il est nécessaire de reculer la tondeuse d'environ 1 m afin de faciliter le redémarrage du moteur.

Éliminez les résidus de coupe dans le carter et sur les outils de travail à l'aide d'instruments adaptés, par ex. une brosse ou une balayette plutôt qu'avec les mains ou les pieds.

Pour que la collecte d'herbe fonctionne bien, il faut nettoyer le sac collecteur et en particulier le filet à l'intérieur après l'utilisation.

Accrochez le sac collecteur uniquement lorsque le moteur est éteint et l'outil de coupe arrêté.

Soulevez le clapet d'éjection d'une main et de l'autre, tenir le Sac collecteur par la poignée et l'accrochez en partant d'en haut.

Après la tonte

1. Laissez toujours refroidir le moteur avant d'entreposer la tondeuse dans une pièce fermée.
2. Enlevez l'herbe, les feuilles, le cambouis et l'huile avant le stockage. Ne rangez pas d'autres objets sur la tondeuse.
3. Contrôlez, avant toute nouvelle utilisation, toutes les vis et les écrous. Il faut revisser les vis dévissées.
4. Videz le sac collecteur d'herbe avant une nouvelle utilisation.
5. Débranchez la cosse de bougie d'allumage afin éviter toute utilisation non autorisée.
6. Veillez à ce que la tondeuse ne soit pas entreposée à côté d'une source de danger. Des nappes de gaz peuvent entraîner des explosions.

FR

1. Pour les réparations, seules des pièces d'origine ou des pièces autorisées par le fabricant (voir adresse du bon de garantie) peuvent être utilisées.
2. En cas d'inutilisation prolongée de la tondeuse, videz le réservoir d'essence à l'aide d'une pompe à carburant.
3. Interdisez aux enfants de jouer avec la tondeuse à gazon. Ce n'est pas un jouet.
4. Ne stockez jamais d'essence à proximité d'une source d'étincelle. Utilisez toujours un jerrican homologué. Éloignez l'essence des enfants.
5. Lubrifiez et faites la maintenance de la tondeuse à gazon.

Attention :

Ne travaillez jamais le long de pièces sous tension du système d'allumage, ne les touchez pas lorsque le moteur est en marche. Avant tous travaux de maintenance et d'entretien, retirez la cosse de bougie d'allumage de la bougie d'allumage. Ne procédez jamais à des travaux quelconques sur l'appareil en marche. Les travaux qui ne sont pas décrits dans le mode d'emploi, devraient être exécutés uniquement par un atelier autorisé.

Nettoyage

Nettoyez la tondeuse minutieusement après chaque utilisation. En particulier la partie inférieure et le logement de la lame.

Remarque : avant de renverser la tondeuse sur le côté, videz complètement le réservoir de carburant à l'aide d'une pompe à carburant. La tondeuse ne doit pas être renversée au-delà de 90 degrés. L'herbe et les saletés sont plus faciles à enlever juste après la tonte. Des résidus d'herbe et de saletés peuvent entraîner une altération de la fonction de tonte.

Contrôlez si le canal d'éjection est exempt de résidus d'herbe et éliminez-les au besoin. Ne nettoyez jamais la tondeuse à l'aide d'un jet d'eau ou d'un nettoyeur haute pression. Le moteur doit rester sec.

Des produits nettoyants agressifs comme un produit nettoyant à froid ou du white-spirit ne doivent pas être utilisés.

Maintenance

Attention : vous trouverez de plus amples informations de maintenance ainsi que les intervalles de maintenance du moteur dans le mode d'emploi de Briggs & Stratton ci-joint.

Les matériaux de maintenance sales ainsi que les matières consommables sont à remettre à une déchetterie.

Axes et moyeux de roues

Les axes et moyeux de roues doivent être légèrement lubrifiés une fois par saison.

Pour cela, enlevez les enjoliveurs à l'aide d'un tournevis et desserrez les vis de fixation des roues.

Lame

Pour des raisons de sécurité, ne faites affûter, détordre ou monter votre lame que par un atelier autorisé. Afin d'obtenir un résultat optimal, il est conseillé de faire contrôler la lame une fois par an.

Remplacement de la lame (fig. 8)

Pour le remplacement de l'outil de coupe, il faut utiliser uniquement des pièces de rechange d'origine. La désignation de la lame doit correspondre au numéro indiqué dans la liste des pièces de rechange.

Ne montez jamais une autre lame.

Si, malgré toutes les précautions, la lame entre en contact avec un obstacle, éteignez immédiatement le moteur et retirez la cosse de bougie d'allumage.

Basculez la tondeuse sur le côté et vérifier si la lame est endommagée. Les lames endommagées ou tordues doivent être remplacées. Ne jamais remettre droite une lame tordue. Ne travaillez jamais avec une larme tordue ou très usée, cela entraîne des vibrations et peut provoquer d'autres endommagements sur la tondeuse.

Attention : risque de blessure si l'on travaille avec une lame endommagée.

Affûter la lame

Les parties coupantes de la lame peuvent être affûtées à l'aide d'une lime à métaux. Afin d'éviter tout balourd, l'affûtage doit être effectué uniquement par un atelier autorisé pour cela.

Entretien et réglage des câbles de transmission

Huilez souvent les câbles de transmission et contrôlez leur souplesse.

Contrôle de la courroie trapézoïdale

Pour procéder à la vérification de la courroie trapézoïdale, il faut retirer le recouvrement de la courroie trapézoïdale (fig. 6/pos. D). Afin d'éviter des dommages dus à un dysfonctionnement, la vérification et le cas échéant le remplacement de la courroie trapézoïdale devraient être effectués uniquement par un atelier spécialisé autorisé.

Instructions d'entretien

Avant le démarrage :

Vérifiez l'huile : Contrôlez le plein :

max min

Fréquence d'entretien :

Appareil acheté le (date) : ____

	Fréquence Réalisé (année)
Vidange d'huile	Attention : Vous trouverez de plus amples informations de maintenance ainsi que les intervalles de maintenance du moteur dans le mode d'emploi présent de Briggs & Stratton.	20_	20_	20_	20_	20_	20_	20_	20_	20_
		20_	20_	20_	20_	20_	20_	20_	20_	20_
Nettoyer le filtre à air/ le remplacer		20_	20_	20_	20_	20_	20_	20_	20_	20_
Remplacez la bougie d'allumage		20_	20_	20_	20_	20_	20_	20_	20_	20_

Recherche d'erreurs :

Panne/problème Dépannage
Le moteur ne démarre pas - Faites le plein d'essence	- Ouvrez le robinet d'essence (s'il y en a)- Appuyez sur le levier du frein- Levier de l'accélérateur à la bonne position (s'il y en a)- Remplacez la bougie d'allumage
La puissance de coupe/du moteur diminue - Corrigez la	hauteur de coupe vers le haut- Nettoyez le canal d'éjection- Affûtez les lames/remplacez-les (atelier du service après-vente)- Panier collecteur fortement encrassé
La boîte collectrice ne se remplit pas de façon optimale	- Modification de la hauteur de coupe- Laissez sécher le gazon- Affûtez les lames/remplacez-les (à l'atelier du service après-vente)
La transmission ne fonctionne pas (s'il y en a) - Rajustez	le câble sous gaine- Courroie trapézoïdale sortie / déchirée- Transmission défectueuse (atelier du service après-vente)

Réparation

Après une réparation ou une maintenance, assurez-vous que toutes les pièces importantes en matière de sécurité soient bien en place et en bon état.

Stockez les pièces présentant un danger potentiel hors de portée des personnes tierces et des enfants.

Attention : conformément à la loi sur la responsabilité du fait des produits défectueux, nous déclinons toute responsabilité pour les dommages résultats de réparations non conformes ou lorsque des pièces de rechange non d'origines ou que nous n'avons pas validées ont été utilisées. Nous déclinons également toute responsabilité pour les dommages de réparations non conformes. Il faut charger un service après-vente ou un spécialiste agréé de ces réparations.

La même chose est valable également pour les pièces d'accessoires.

Horaires de fonctionnement

Veuillez respecter les directives légales relatives à l'ordonnance de la protection contre le bruit. Elles peuvent différer d'un endroit à l'autre.

Stockage

Avertissement : ne retirez pas l'essence dans des endroits fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou des incendies.

1. Videz le réservoir à essence à l'aide d'une pompe d'aspiration à essence.
2. Démarrez le moteur et faites-le tourner jusqu'à ce que le restant d'essence soit consommé.
3. Nettoyez l'ensemble de la tondeuse à gazon afin de protéger le revêtement de peinture.
4. Stockez la tondeuse à gazon dans un endroit ou un lieu bien aéré.

Transport

1. Videz le réservoir de carburant (voir ci-dessus).
2. Faites tourner le moteur jusqu'à ce que le reste d'essence soit consommé.
3. Videz l'huile du moteur chaud.
4. Retirez la cosse de bougie d'allumage de la bougie.
5. Nettoyez le carter.
6. Accrochez le cordon de démarrage au crochet (fig. 3c). Desserrez les écrous-étoiles et repliez le guidon supérieur vers le bas. Faites attention ce-faisant à ne pas tordre les câbles de transmission.
7. Enroulez quelques feuilles de carton ondulé entre les guidons supérieurs et inférieurs et le moteur afin d'éviter les frottements.

Caractéristiques techniques

Remarque :

Vous trouverez les caractéristiques techniques détaillées du moteur dans le mode d'emploi Briggs & Stratton ci-joint.

Type de moteur : ...... Moteur quatre temps un cylindre 140 cm ^3

Puissance du moteur (2800 tr/min) : 2,1 kW (2,9 PS)

Vitesse de travail n _0 : 2800±100 tr/min

Carburant : ...... Essence sans plomb

Réglage de la hauteur de coupe : ...... centrale (30-90 mm)

Largeur de coupe : 460 mm

Poids : 32 kg

Bruit et vibrations

Niveau de pression acoustique L_pA 83,2 dB(A)

Imprécision K_pA 2,5 dB

Niveau acoustique L_WA 94,45 dB(A)

Imprécision K_WA 0,44 dB

Niveau de puissance acoustique garanti L _WA ...... 96 dB(A)

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787 SLO 00386 15838304

www.isc-gmbh.info

GLBM 46

04/2015417

FR

Valeur d'émission de vibration a_h,w = 4,8 m/s^2 Imprécision K = 1,5 m/ s^2

Le bruit et les vibrations ont été déterminés conformément à EN 5395-1.

Limitez le niveau sonore et les vibrations à un minimum !

• N'utilisez que des appareils en bon état.
• Effectuez une maintenance et un nettoyage réguliers de l'appareil.
• Adaptez votre manière de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Portez une protection de l'ouïe.

L'exposition au bruit peut entraîner une perte de l'ouïe.

Commande de pièces de rechange:

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

• Type de la tondeuse à gazon
• Numéro d'article de la tondeuse
• Numéro d'identifiant de la tondeuse
• Numéro de la pièce de rechange requise

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Pos.	Description Numéro de pièce	de rechange
1	Boulon à tête carrée pour partie supérieure du guidon (long)	3400779.01.001
2	Boulon à tête carrée pour partie inférieure du guidon (court)	3400779.01.002
3	Écrou-étoile M8 pour guidon 3400779.01.003
4	Partie supérieure du guidon 3400779.01.004
5	Partie inférieure du guidon 3400779.01.005
6	Attache de câble 3400779.01.006
7	Sac collecteur d'herbe avec cadre 3400779.01.007
8	Roue avant 3400779.01.008
9	Roue arrière 3400779.01.009
10	Vis de fixation lame 3400779.01.010
11	Courroie trapézoïdale	3400779.01.011
12	Lame de remplacement	3400779.01.012

Mise au rebut et recyclage

La tondeuse à gazon se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. La tondeuse à gazon et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787 SLO 00386 15838304

www.isc-gmbh.info

GLBM 46

04/2015417

composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

Plan de recherche des erreurs

Avertissement : éteignez d'abord le moteur et tirez le câble d'allumage avant de procéder à des vérifications ou des réglages.

Avertissement : lorsqu'après un réglage ou une réparation, le moteur a tourné pendant quelques minutes, pensez que l'échappement et d'autres pièces sont brûlants. Donc ne pas toucher afin d'éviter des brûlures.

Attention. Si des problèmes apparaissent et qu'ils proviennent du moteur, veuillez lire le mode d'emploi Briggs & Stratton ci-joint.

Dérangement Cause probable Élimination
Course irrégulière, fortes vibrations de l'appareil	- Vis desserrées- Fixation de la lame desserrée- Lame non équilibrée	- Vérifiez les vis- Vérifiez la fixation de la lame- Remplacez la lame
Moteur ne démarre pas	- Levier de freinage pas enfoncé- Réservoir à essence vide	- Appuyez sur le levier de freinage- Mettez du carburant
Le gazon jaunit, la coupe est irrégulière	- La lame est émoussée- Hauteur de coupe trop basse	- Affûtez la lame- Réglez à la bonne hauteur de coupe
L'éjection d'herbe est sale	- Hauteur de coupe trop basse- La lame est usée- Le sac collecteur est bouché	- Réglez correctement- Remplacez la lame- Videz le sac collecteur

FR

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques.

La garantie est valable pour une durée de trois ans à dater du jour de l'achat ou de la livrai-son effective des articles. Elle ne peut être reconnue valable que sur production du bon de caisse et du bon de garantie dûment renseigné. Il est donc indispensable de conserver ces deux documents.

Le fabricant s'engage à traiter gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se réservant le droit d'opter à sa convenance entre une réparation, un échange, ou un remboursement en espèces. La garantie ne s'applique pas aux dommages survenus à l'occasion d'un accident, d'un événement imprévu (foudre, inondation, incendie, etc.), d'une utilisation inappropriée ou d'un transport sans précaution, d'un refus d'observer les recommandations de sécurité ou d'entretien, ou de toute forme de modification ou de transformation inappropriée.

La garantie pour les pièces d'usures et consommables (comme par exemple les ampoules, les batteries ou les pneus) est valable 6 mois dans le cadre d'une utilisation normale et con-forme. Les traces d'usures causées par une utilisation quotidienne (rayures, bosses) ne sont pas considérées comme des problèmes couverts par la garantie.

L'obligation légale de garantie du fournisseur n'est pas limitée par la présente garantie. La durée de validité de la garantie ne peut être prolongée que si cette prolongation est prévue par des dispositions légales. Dans les pays où les textes en vigueur prévoient une garantie (obligatoire) et/ou une obligation de tenue de stock de pièces détachées, et/ou une régle-mentation des dédommagements, ce sont les obligations minimum prévues par la loi qui seront prises en considération. L'entreprise de service après-vente et le vendeur déclinent toute responsabilité relative aux données contenues et aux réglages effectués par le dépo-sant sur le produit lors de l'envoi en réparation.

Après l'expiration de la durée de garantie, il vous est toujours possible d'adresser les appa-reils défectueux aux services après-vente à des fins de réparation. Mais en dehors de la pé-riode de garantie, les éventuelles réparations seront effectuées à titre onéreux. Au cas où les réparations seraient payantes, vous serez avertis auparavant.

Désignation du produit: Tondeuse à essence GLBM 46

N° d'identification du fabricant/du produit: 34.008.01

N° d'article: 41721

Période de promotion: 04/2015

Nom et siège social de l'entreprise: ALDI SUISSE AG, Niederstettenstrasse 3, CH-9536 Schwarzenbach SG

Explication de la défaillance con-statée: ....

Nom de l'acheteur:

Code postal/Ville:

Rue:

Tél./courriel:

Signature:

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • POPRODAJNA PODPORA

CH +41/52/2358787

SLO 00386 15838304 www.isc-gmbh.info

41721

GLBM 46

04/2015

IT

Indice
