MANUALE UTENTE EVOL-X Pro Nacon

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

Microsoft, Design Xbox "Sphere", Xbox, Xbox Series X, Xbox Series S, Xbox Series X|S, Xbox One e Windows 10/11 sono marchi del gruppo Microsoft. Tutti gli altri marchi sono di proprietà dei rispettivi proprietari.

Il prodotto reale può differire dalle illustrazioni.

© 2023 NACON

Made in China

XBOX

Grazie di aver acquistato un prodotto NACON®.

Questo prodotto è stato progettato per ottimizzare l'esperienza gaming. Conservare il manuale utente in un luogo sicuro per consultazione futura.

Contenuto

1 cavo di 3 m da USB-C a USB-A

nacon COMPLIANCE LATEST WARRANTY

1 inserto garanzia e conformità

I Specifiche del prodotto

Controller cablato per console Xbox.

Presa jack audio da 3,5 mm.

Cavo rimovibile di 3 m da USB-C a USB-A.

Compatibile con console Xbox e PC.

Peso: 220 g.

Altezza x larghezza x profondità: 154 x 97 x 48 mm.

Lunghezza del cavo: 3 m circa.

Ingresso/uscita 5V DC = 500mA: alimentazione DC.

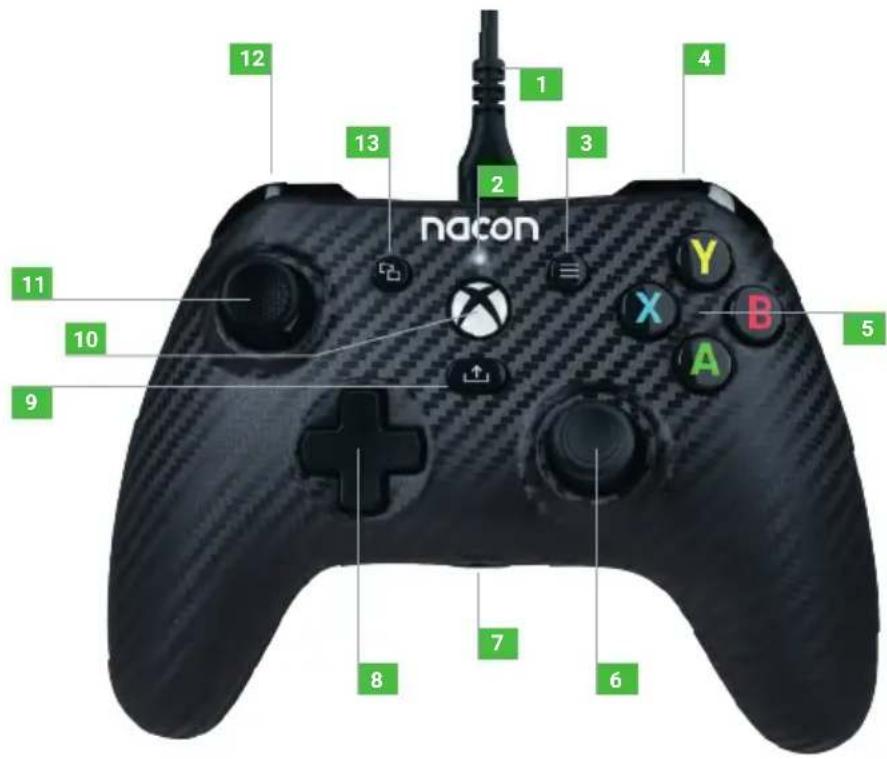

Elementi del controller

12 13 1 4 2 nacon 1 10 9 8 7 6 5 A X Y B 1

1 Cavo USB-C
2 LED di stato
3 Tasto MENU
4 Dorsale destro RB
5 A/B/X/Y Tasti di comando
6 Stick analogico destro a 38° con pulsante digitale
7 Presa jack audio da 3,5 mm
8 D-pad
9 Tasto CONDIVIDI
10 Tasto XBOX
11 Stick analogico sinistro a 38° con pulsante digitale
12 Dorsale sinistro LB
13 Tasto VISUALIZZA

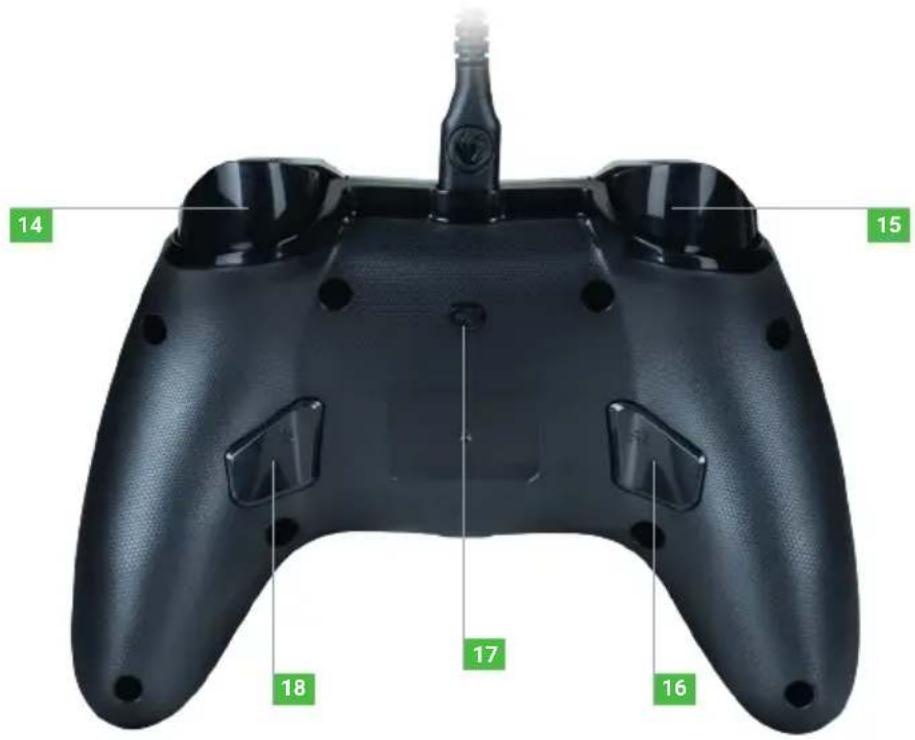

14 Grilletto posteriore destro RT
15 Grilletto posteriore sinistro LT
16 Tasto di scelta rapida sinistro
17 Tasto multifunzione
18 Tasto di scelta rapida destro

14 15 17 16 18

Come utilizzare il controller su Xbox

Collegare il cavo USB a una porta inutilizzata della console Xbox. Quando si accende il controller non toccare gli stick o i grilletti. Se la console è spenta, premere il tasto Xbox del controller per accendere la console o premere il tasto X sulla Xbox.

Quando il LED di stato (n. 2) è bianco fisso, è tutto pronto per giocare! Il controller si spegne appena il cavo USB viene scollegato.

NOTA: ogni tanto il software dei prodotti viene aggiornato per migliorare l'esperienza di gioco. Visitare regolarmente il sito web www.nacongaming.com per gli aggiornamenti.

I Come utilizzare il controller su PC

Il controller Evol-X è un dispositivo plug and play. Il software del driver si installa automaticamente quando il controller viene collegato per la prima volta al computer. Di seguito la procedura precisa da seguire:

- Accendere il computer, aspettare che si avvi e accedere al desktop di Windows.

- Individuare una porta USB inutilizzata sul PC e collegarvi il cavo USB del controller Evol-XPRO.

- Windows rileverà un nuovo dispositivo e, dopo pochi secondi, inizierà l'installazione dei driver necessari. Il processo verrà segnalato da un'iconina nella barra delle applicazioni.

- La durata dell'installazione dipende dalla velocità del sistema. Alla fine del processo, viene visualizzato il seguente messaggio: "Ora puoi usare Evol-XPRO."

Come mappare i tasti di scelta rapida

Premere e tenere premuto il tasto multifunzione per 3 secondi.

Il LED di stato lampeggia.

Premere quindi il tasto di scelta rapida che si vuole mappare seguito da quello che si desidera assegnare.

Ripetere il procedimento per ogni tasto di scelta rapida.

Per resettare la mappatura del tasto di scelta rapida premerlo due volte.

Per terminare la mappatura, premere e tenere premuto il tasto multifunzione per 3 secondi.

Riciclo

I simbolo riportato sul prodotto o sulla confezione indica che questo dispositivo non va smaltito come un rifiuto domestico. Deve invece essere conferito negli appositi luoghi di raccolta per il riciclo degli apparecchi elettrici ed elettronici. Smaltendo l'apparecchiatura in modo corretto si prevengono potenziali effetti negativi sull'ambiente e sulla salute dell'uomo, che potrebbero verificarsi con una gestione inadeguata di questo tipo di rifiuti. Riciclare i materiali contribuisce alla conservazione delle risorse naturali. Per maggiori informazioni contattare le autorità locali o il servizio di smaltimento rifiuti. Solo in UE, Regno Unito e Turchia.

Turchia

Per maggiori informazioni sulla normativa, cliccare sul link

Precauzioni importanti

1. Questo dispositivo va utilizzato solo al chiuso. Non esporre alla luce diretta del sole o alle intemperie.
2. Non esporre l'unità a spruzzi, pioggia, gocciolamenti o umidità. Non immergere in liquidi.
3. Non esporre a polvere, forte umidità, temperature estreme o urti meccanici.
4. Non utilizzare o aprire il dispositivo se risulta danneggiato. Non tentare di ripararlo.
5. Pulire l'esterno solo con un panno morbido, pulito e inumidito. I detersivi possono danneggiare la finitura e penetrare all'interno del prodotto.
6. Non trasportare mai il prodotto tenendolo per il cavo.
7. Questo prodotto non è progettato per persone (bambini inclusi) con disabilità fisiche, sensoriali o mentali o per utilizzatori privi dell'esperienza e delle conoscenze necessarie e pertinenti (a meno che non abbiano ricevuto consigli e istruzioni sull'utilizzo del dispositivo dalla persona responsabile per l'utilizzatore).
8. Non lasciare il prodotto incustodito, non lasciare il prodotto alla portata dei bambini. Non adatto ai bambini di età inferiore ai 7 anni (il cavo può arrotolarsi attorno al collo).
9. Il dispositivo non va collegato a un'alimentazione superiore a 15W. 5VDC 500mA.
10. La temperatura massima di funzionamento non deve superare i 35°C.

I Ergonomia

Tenere la mano nella stessa posizione per un periodo di tempo prolungato può provocare dolore. Se ciò si verifica ripetutamente consultare il medico. Per precauzione, fare una pausa di 15 minuti ogni ora.

I Assistenza tecnica

Per informazioni contattare il numero verde. Prima di chiamare, verificare di aver raccolto più informazioni possibili sul problema riscontrato e sul dispositivo

Email: [e-mail]

Indirizzo: Bigben Interactive – Corso Sempione - 221 - 20025 Legnano (MI)

[phone] - ITALIA

I Note legali

Windows™ 7/8/10/11 sono marchi registrati Microsoft Corporation.

I Dichiarazione di conformità UE

Prodotto: XBXEVOL-X PRO

Produttore: Nacon

Nacon dichiara che il prodotto in oggetto è conforme alle norme armonizzate dell'Unione Europea:

• Direttiva 2014/30/UE per la compatibilità elettromagnetica.
• Direttiva 2011/65/UE sulla restrizione all'uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

I testo integrale della dichiarazione di conformità UE è disponibile al sito seguente: http://my.nacongaming.com/it-IT/support

I Dichiarazione di conformità per il Regno Unito

Prodotto: XBXEVOL-X PRO

Produttore: Nacon

Nacon dichiara che il prodotto in oggetto è conforme alla normativa del Regno Unito:

• Regolamento sulla compatibilità elettromagnetica del 2016.
• Regolamento sulla restrizione all'uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche del 2012.

Il testo integrale della dichiarazione di conformità per il Regno Unito è disponibile al sito seguente: http://my.nacongaming.com/it-IT/support

FCC: Dichiarazione di conformità

Stati Uniti

Questo dispositivo è conforme alla parte 15 della normativa FCC. Il funzionamento è subordinato alle due condizioni seguenti: (1) il dispositivo non deve causare interferenze dannose, e (2) deve accettare qualsiasi interferenza ricevuta, incluse quelle che potrebbero comprometterne il funzionamento.

Avvertenza: Modifiche non espressamente autorizzate dalla parte responsabile per la conformità possono invalidare la facoltà dell'utilizzatore di mettere in funzione l'apparecchio.

Nota: L'apparecchio è stato testato e risultato conforme ai limiti previsti per un dispositivo digitale di classe B, ai sensi della parte 15 delle norme FCC. Tali limiti sono pensati per fornire adeguata protezione contro interferenze dannose in un'installazione domestica. L'apparecchio genera, utilizza e può irradiare energia a radiofrequenza e se non installato e usato secondo le istruzioni, può provocare interferenze dannose per le radiocomunicazioni. Non è comunque possibile garantire che non si verifichino interferenze in una particolare installazione. Nel caso in cui l'apparecchio causi interferenze dannose alla ricezione radiotelevisiva, che possono verificarsi spegnendo e accendendo l'apparecchio, l'utilizzatore può cercare di correggerle con una o più tra le seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchio e il ricevitore.
• Collegare l'apparecchio a una presa di corrente di un circuito diverso da quello a cui è collegato il ricevitore.
• Contattare il rivenditore o richiedere assistenza a un tecnico radio/TV esperto e qualificato.

L'apparecchio è conforme ai limiti FCC per l'esposizione alle radiofrequenze in ambiente non controllato.
