Gracias por adquirir este producto de NACON®.

Este producto ha sido diseñado para mejorar su experiencia con videojuegos. Conserve este manual de uso en un lugar seguro para futuras consultas.

Contenido

1 folleto de garantía y conformidad

Características del aparato

Mando con cable para consola Xbox.

Puerto de audio jack de 3,5 mm.

Cable USB-C a USB-A de 3 m extraíble.

Compatible con la consola Xbox y PC.

Peso: 220 g.

Altura x ancho x profundidad: 154 x 97 x 48 mm.

Longitud del cable: 3 m aprox.

Entrada/Salida 5V DC == 500mA: Fuente de alimentación DC.

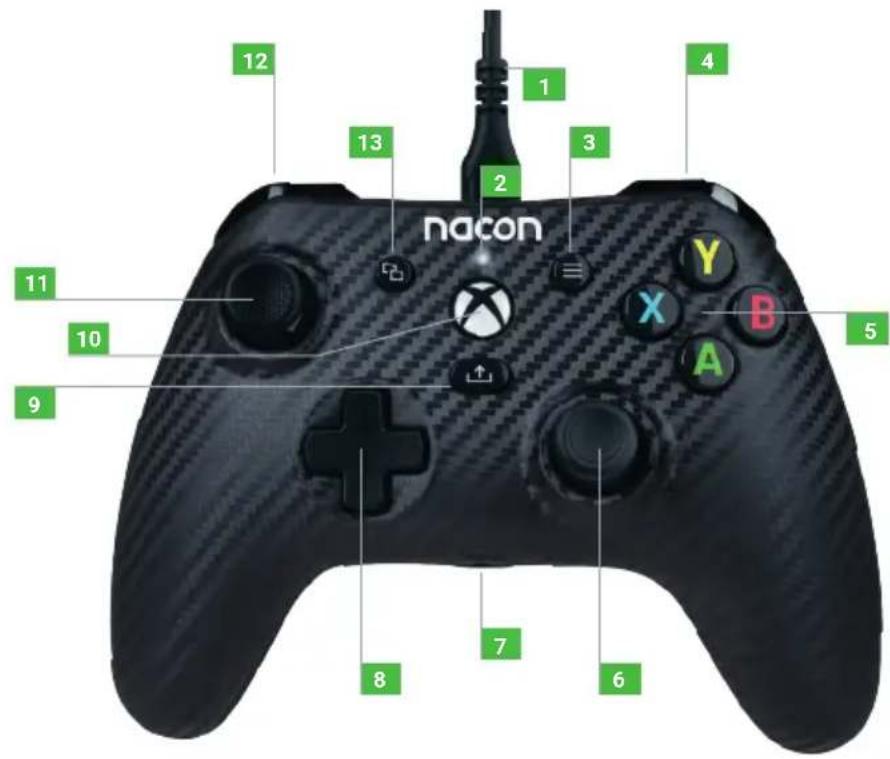

Controller elements

12 13 1 4 2 3 nacon 11 10 9 8 7 6 A B X Y 5

1 Cable USB-C
2 LED de estado
3 Botón MENÚ
4 Botón superior frontal RB derecho
5 Botones de acción A / B / X / Y
6 Stick analógico derecho de 38° con botón digital
7 Puerto de audio jack de 3,5 mm
8 D-pad
9 Botón SHARE
10 Botón XBOX
11 Stick analógico izquierdo de 38° con botón digital
12 Botón superior frontal LB izquierdo
13 Botón VIEW

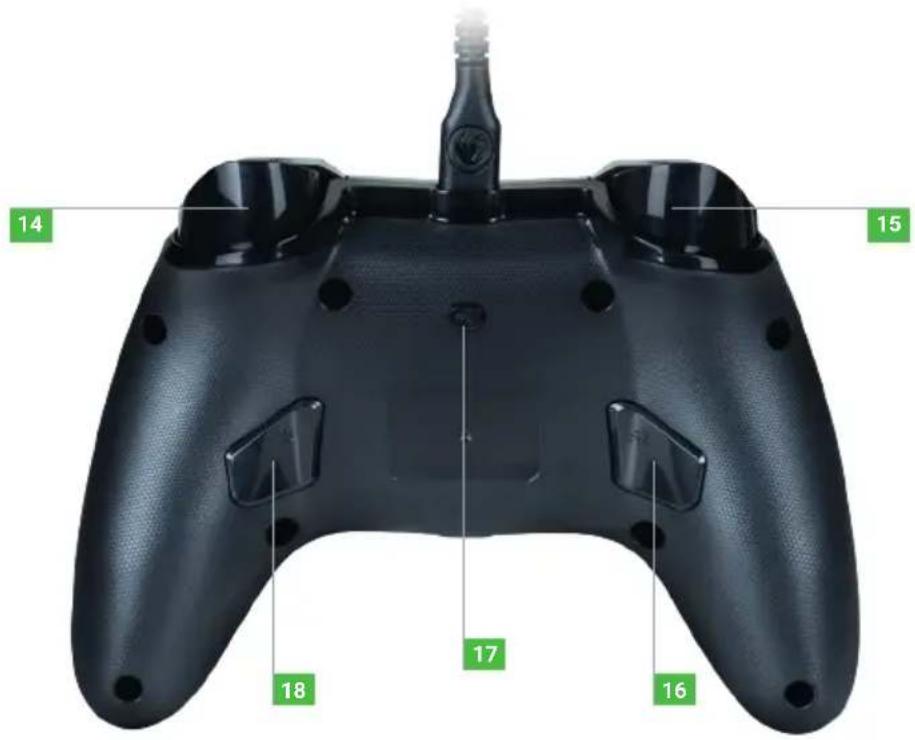

14 Gatillo RT derecho trasero
15 Gatillo LT izquierdo trasero
16 Atajo izquierdo
17 Botón multifunción
18 Atajo derecho

14 15 17 16 18

Cómo utilizar este mando en Xbox

Conecta el cable USB a un puerto sin utilizar de tu consola Xbox. Procura no tocar las palancas ni gatillos al encender el mando. Si tu consola está apagada, presiona el botón Xbox de tu mando para encender la consola o presiona el botón X de tu Xbox.

Una vez el LED de estado (n° 2) esté blanco fijo. ¡Estás listo para jugar!

El mando se apagará tan pronto como el cable USB se desconecte.

OBSERVACIÓN: de vez en cuando podemos actualizar el software de nuestros productos para mejorar la experiencia de juego. Por favor, visita nuestra página web www.nacongaming.com de vez en cuando para comprobar cualquier actualización.

Cómo utilizar este mando en PC

El mando Evol-X es un dispositivo Plug-n-Play. El software controlador necesario se instalará automáticamente cuando el mando se conecte por primera vez a tu ordenador. Este es el procedimiento a seguir detalladamente:

• Enciende tu ordenador, espera a que se inicie y dirígete a tu escritorio Windows.
• Busca un puerto de USB sin utilizar en tu PC y conecta el cable USB de tu mando Evol-XPRO.
• Windows detectará el nuevo dispositivo y, tras unos segundos, empezará a instalar los drivers apropiados. El proceso se indicará mediante un pequeño icono en la barra de tareas.
• La instalación tarda más o menos tiempo según la velocidad de tu sistema. Al final del proceso, aparecerá el siguiente mensaje: «Ya puedes utilizar tu Evol-XPRO.»

Cómo asignar los atajos

Pulsa y mantén pulsado el botón multifunción durante 3 segundos.

EI LED de estado parpadeará.

Después presiona el botón de atajo que quieras asignar, seguido del botón que quieres asignar a este atajo.

Repite el proceso para cada atajo.

Para restablecer la asignación del atajo, presiónalo dos veces.

Para terminar la asignación, pulsa y mantén pulsado el botón multifunción durante 3 segundos.

Reciclado

Este símbolo en el producto o en su embalaje indica que este no debe tratarse como los desechos domésticos. En lugar de ello, tiene que llevarse a un punto de recogida apto para el reciclaje de equipos eléctricos y electrónicos. Al asegurarse de que este equipo se elimina correctamente, ayudará a prevenir consecuencias negativas para el medioambiente y la salud humana que, de otra manera, podría causar la manipulación adecuada de este producto. El reciclaje de materiales ayudará a conservar los recursos naturales. Para más información, por favor, contacte con su ayuntamiento o servicio de minación de residuos. Solo UE, Reino Unido y Turquía.

Turquía

En caso de que necesite más información acerca de esta legislación, haga clic en el enlace: www.tukcev.org.tr/assets/yonetmelikler/AEEEYonetmeligi.pdf

Precauciones importantes

1. Este producto está destinado únicamente a un uso en interior. No exponerlo a la luz del sol directa o al mal tiempo.
2. No exponer la unidad a salpicaduras, gotas de lluvia ni humedad. No sumergir en líquidos.
3. No exponer al polvo, altos niveles de humedad, temperaturas extremas o choques mecánicos.
4. No usar ni abrir si el equipo está dañado. No intentar repararlo.
5. Al limpiar el exterior, utilizar únicamente un trapo suave, limpio y húmedo. Los detergentes pueden dañar el acabado y penetrar en el producto.
6. No transportar el producto sujetándolo por el cable.
7. Este producto no está diseñado para personas (incluidos niños) que sufren discapacidad física, sensorial o mental, ni para usuarios sin la experiencia o conocimientos necesarios o relevantes (a menos que se les haya proporcionado consejos e instrucciones sobre cómo utilizar el dispositivo por parte de una persona responsable del usuario).
8. No dejar el producto desatendido, no dejar este producto al alcance de los niños. No apto para niños menores de 7 años, el cable puede enrollarse en el cuello.
9. Este producto no debe conectarse a una fuente de alimentación que supere los 15W, nominal 5VDC 500mA.
10. La temperatura de funcionamiento máxima no debe superar los 35°C.

I Ergonomía

Mantener la mano en la misma posición durante un período prolongado puede provocar dolores. Si le sucede esto de forma habitual, consulte a un médico. Como precaución, descanse 15 minutos cada hora.

Servicio de asistencia

Para cualquier información, puede contactar con el servicio de atención al cliente. Para esto, le recomendamos que se asegure previamente de disponer de un máximo de información acerca del problema y el producto.

Dirección electrónica: [e-mail]

Dirección postal:

Nacon Gaming ESPAÑA Calle Velázquez, 31 3º Dcha, 28001 Madrid, España,

[phone] -SPAIN

Avisos legales

Windows™ 7/8/10/11 son marcas comerciales registradas de Microsoft Corporation.

I Declaración de conformidad UE

Producto: XBXEVOL-X PRO

Fabricante: Nacon

Nacon declara que este dispositivo cumple con la legislación de armonización de la Unión europea:

• Directiva 2014/30/UE de compatibilidad electromagnética.
• Directiva 2011/65/UE la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos.

La ley completa, la Declaración de conformidad de la UE, está disponible en la siguiente página web: my.nacongaming.com/es-ES/support

I Declaración de conformidad Reino Unido

Producto: XBXEVOL-X PRO

Fabricante: Nacon

Nacon declara que este dispositivo cumple con la legislación de armonización del Reino Unido:

• Normativas de compatibilidad electromagnética 2016.
• La restricción del uso de ciertas sustancias peligrosas en regulaciones de equipos eléctricos y electrónicos 2012.

La ley completa, la Declaración de conformidad del Reino Unido, está disponible en la siguiente página web: my.nacongaming.com/es-ES/support

FCC: Declaración de conformidad

Este dispositivo cumple con el Apartado 15 de las Normas de la FCC de EE.UU. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede provocar interferencias perjudiciales y (2) este dispositivo debe admitir la recepción de cualquier interferencia, incluso una que produzca un funcionamiento no deseado.

Advertencia: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para manejar el equipo.

Nota: Este equipo ha sido testado y cumple con los límites para un dispositivo digital de Clase B, de conformidad con el apartado 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias dañinas para las comunicaciones por radio. Sin embargo, no se garantiza que no ocurran interferencias en una instalación particular. Si este equipo no provoca interferencias dañinas para la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se anima a que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una salida de un circuito diferente al que el receptor está conectado.
• Consultar con el distribuidor o un técnico de radio/TV experto para ayuda.

Este equipo cumple con los límites de exposición a la radiación de la FCC que se determinan para un entorno no controlado.
