BEDIENUNGSANLEITUNG EVOL-X Pro Nacon

Tel.: [phone]

Belgique

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag

von 09:00 bis 18:00 Uhr

Tel: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag

von 09:00 bis 18:00 Uhr

Tel.: [phone]

Mail: [e-mail]

Microsoft, Xbox «Sphere» Design, die Xbox, Xbox Series X, Xbox Series S, Xbox Series X|S, Xbox One und Windows 10/11 sind Marken der Microsoft-Unternehmensgruppe. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.

Das tatsächliche Produkt kann von den Abbildungen abweichen.

Vielen Dank für den Kauf dieses NACON® Produkts.

Dieses Produkt wurde entwickelt, um Ihr Gaming-Erlebnis zu verbessern. Bitte bewahren Sie dieses Benutzerhandbuch zur späteren Einsichtnahme an einem sicheren Ort auf.

Inhalt

USB-C-auf-USB-A-Kabel (ca. 3 m)

nacon COMPLIANCE SAUTY WARRANTY

1 Blatt zur Garantie & Konformität

Produktspezifikationen

Kabelgebundener Controller für die Xbox-Konsole.

3,5-mm-Audio-Klinkenbuchse.

Abnehmbares USB-C-auf-USB-A-Kabel (ca. 3 m).

Kompatibel mit Xbox Konsole und PC.

Gewicht: 220 g.

Höhe x Breite x Tiefe: 97 x 154 x 48 mm.

Kabellänge: ca. 3 m.

Eingang/Ausgang 5V DC== 500mA: Gleichstromversorgung.

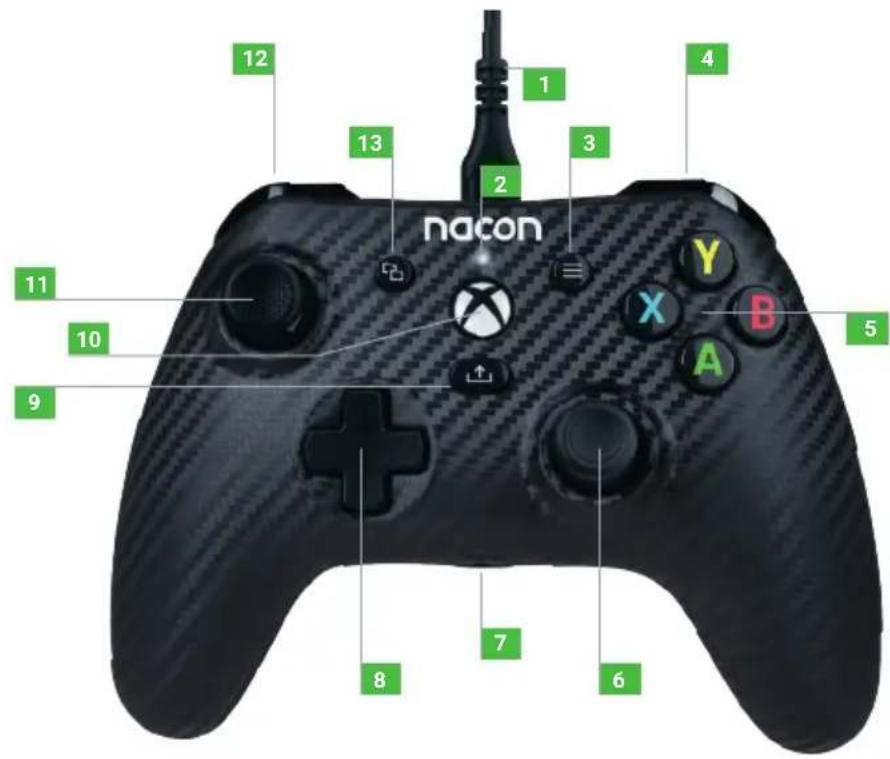

Controller onderdelen

12 13 1 4 2 3 nacon 11 10 9 8 7 6 A B X Y 5

1 USB-C-Kabel
2 Status-LED
3 MENU Taste
4 Rechter Bumper RB
5 Aktionstasten A / B / X / Y
6 Rechter Analogstick Neigungswinkel 38° mit digitaler Taste
7 3,5-mm-Audio-Klinkenbuchse
8 Richtungskreuz
9 SHARE-Taste
10 XBOX-Taste
11 Linker Analogstick 38° Neigungswinkel mit digitaler Taste
12 Linker Bumper LB
13 VIEW-Taste

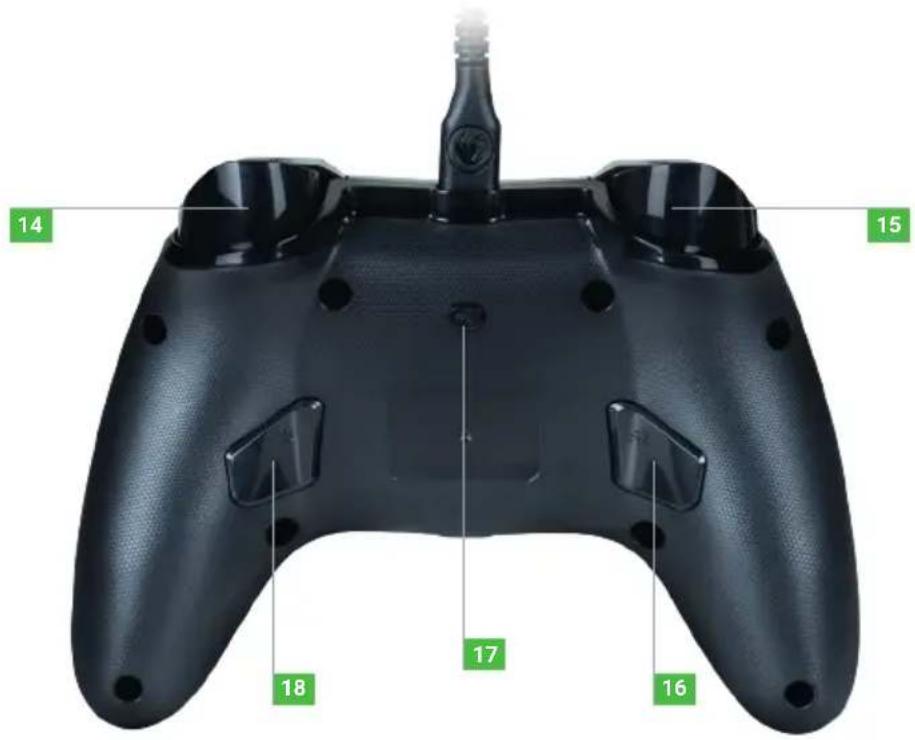

14 Trigger hinten rechts RT
15 Trigger hinten links LT
16 Linker Shortcut
17 Multifunktionstaste
18 Rechter Shortcut

14 15 17 16 18

| Nutzung des Controllers auf Xbox

Schließen Sie das USB-Kabel an einen freien Anschluss an Ihrer Xbox-Konsole an. Achten Sie darauf, beim Umschalten des Controllers nicht die Sticks oder Trigger zu berühren. Wenn Ihre Konsole ausgeschaltet ist, drücken Sie die Xbox-Taste an Ihrem Controller, um die Konsole einzuschalten, oder drücken Sie die X-Taste an Ihrer Xbox.

Sobald die Status-LED (Nr. 2) weiß leuchtet, können Sie beginnen zu spielen.

Der Controller schaltet sich aus, sobald das USB-Kabel abgezogen wird.

HINWEIS: Von Zeit zu Zeit aktualisieren wir die Software unserer Produkte, um das Spielerlebnis zu verbessern. Bitte überprüfen Sie unsere Website www.nacongaming.com regelmäßig auf etwaige Aktualisierungen.

I Nutzung des Controllers am PC

Der Evol-X-Controller ist ein Plug-n-Play-Gerät. Die erforderliche Treibersoftware wird automatisch installiert, wenn der Controller zum ersten Mal an Ihren Computer angeschlossen wird. Im Folgenden finden Sie eine ausführliche Beschreibung des Vorgehens:

• Schalten Sie Ihren Computer ein, warten Sie, bis er hochgefahren ist, und wechseln Sie zu Ihrem Windows-Desktop.
• Schließen Sie das USB-Kabel Ihres Evol-XPRO-Controllers an einen freien USB-Anschluss an Ihrem PC an.
• Windows erkennt das neue Gerät und beginnt nach ein paar Sekunden mit der Installation der entsprechenden Treiber. Der Vorgang wird durch ein kleines Symbol in der Taskleiste angezeigt.
• Je nach der Geschwindigkeit Ihres Systems dauert die Installation mehr oder weniger lange. Am Ende des Vorgangs wird die folgende Meldung angezeigt: «Jetzt können Sie Ihren Evol-XPRO benutzen. »

So verknüpfen Sie die Shortcuts

Halten Sie die Multifunktionstaste 3 Sekunden lang gedrückt.

Die Status-LED blinkt.

Drücken Sie dann die Shortcut-Taste, die Sie zuordnen möchten, gefolgt von der Taste, die Sie diesem Shortcut zuweisen möchten.

Wiederholen Sie den Vorgang für jeden Shortcut.

Um die Zuweisung für den Shortcut zurückzusetzen, klicken Sie doppelt darauf.

Um die Zuweisung zu beenden, halten Sie die Multifunktionstaste 3 Sekunden lang gedrückt.

Recycling

Dieses Symbol auf dem Produkt oder seiner Verpackung besagt, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Stattdessen sollte es zu einer geeigneten Sammelstelle zur Wiederverwertung von elektrischen oder elektronischen Geräten gebracht werden. Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß entsorgt wird, helfen Sie, eventuelle negative Folgen für Mensch und Umwelt zu vermeiden, die entstehen könnten, wenn dieses Produkt unsachgemäß entsorgt wird. Recycling trägt zum Erhalt natürlicher Ressourcen bei. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeinde oder Ihre örtliche Müllabfuhr. Nur für EU, GB und Türkei.

Turkey

Für weitere Informationen zu diesen Rechtsvorschriften klicken Sie bitte auf den folgenden

Wichtige Vorsichtsmaßnahmen

1. Dieses Produkt ist nur zum Gebrauch in Innenräumen bestimmt. Vor direktem Sonnenlicht und Witterungseinflüssen schützen.
2. Das Produkt vor Spritzwasser, Tropfen, Regen, Tropfwasser und Feuchtigkeit schützen. Nicht in Flüssigkeiten eintauchen.
3. Das Gerät vor Staub, hoher Luftfeuchtigkeit, extremen Temperaturen und mechanischen Stößen schützen.
4. Das Gerät nicht verwenden oder öffnen, wenn es beschädigt ist. Versuchen Sie nicht, es zu reparieren.
5. Zur Reinigung der Außenseite nur ein weiches, sauberes und feuchtes Tuch verwenden. Reinigungsmittel können die Oberfläche beschädigen und in das Innere des Produkts gelangen.
6. Halten Sie das Gerät beim Tragen nicht am Kabel fest.
7. Dieses Produkt darf nicht von Personen (einschließlich Kinder) mit körperlichen, sensorischen oder geistigen Einschränkungen oder Nutzern ohne die notwendigen und einschlägigen Erfahrungen oder Kenntnisse benutzt werden (es sei denn, sie wurden von einer für die Nutzer verantwortlichen Person in der Nutzung des Geräts unterwiesen).
8. Lassen Sie das Produkt nicht unbeaufsichtigt und lassen Sie es nicht in der Reichweite von Kindern. Nicht geeignet für Kinder unter 7 Jahren, da sich das Kabel um den Hals verfangen kann.
9. Dieses Produkt darf nicht an eine Stromquelle mit einer Leistung von mehr als 15 W Belastbarkeit 5 VDC 500 mA angeschlossen werden.
10. Die maximale Betriebstemperatur darf 35°C nicht überschreiten.

I Ergonomie

Wenn Sie Ihre Hand über einen längeren Zeitraum in der gleichen Position halten, kann dies zu Schmerzen führen. Falls dieses wiederholt auftritt, wenden Sie sich bitte an Ihren Arzt. Legen Sie vorsichtshalber jede Stunde eine 15-minütige Pause ein.

Technischer Support

Sie können sich für alle Informationen an eine Hotline wenden. Bevor Sie anrufen, sollten Sie so viele Informationen wie möglich über das Problem und das Produkt sammeln und bereithalten.

Telefon: [phone]

Montag bis Freitag von 09:00 bis 18:00 Uhr (außer an Feiertagen)

Mail: [e-mail]

Distribution Deutschland: Bigben Interactive DEUTSCHLAND GmbH Walter Gropius Str. 28, 50126 Bergheim, DEUTSCHLAND

I Rechtliche Hinweise

Windows™ 7/8/10/11 sind eingetragene Marken der Microsoft Corporation.

EU-Konformitätserklärung

Produkt: XBXEVOL-X PRO

Hersteller: Nacon

Nacon erklärt, dass dieses Produkt mit den Harmonisierungsrechtsvorschriften der Union übereinstimmt:

• Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit.
• Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Der vollständige Text der EU-Konformitätserklärung ist auf der folgenden Website einsehbar: my.nacongaming.com/de-DE/support

UK-Konformitätserklärung

Produkt: XBXEVOL-X PRO

Hersteller: Nacon

Nacon erklärt, dass dieses Produkt den gesetzlichen Bestimmungen des Vereinigten Königreichs entspricht:

• Verordnung über die elektromagnetische Verträglichkeit 2016.
• Verordnung zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten von 2012.

Der vollständige Text der britischen Konformitätserklärung ist auf der folgenden Website einsehbar: my.nacongaming.com/de-DE/support

FCC: Konformitätserklärung

Vereinigte Staaten

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss den Empfang von Interferenzen zulassen, einschließlich solchen, die einen Fehlbetrieb verursachen können.

Warnung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B, gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen in Wohnumgebungen bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie diese.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht mit dem Stromkreis verbunden ist, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.
• This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment.

Dieses Gerät entspricht den FCC-Grenzwerten für Hochfrequenzstrahlung in einer unkontrollierten Umgebung.
