Tipo di prodotto	Controller da gioco cablato
Marca	NACON
Modello	Revolution X Controller
Compatibilità	Xbox One, Xbox Series X|S, PC Windows 10
Connettività	Cablato (cavo USB 3 m rimovibile)
Peso (senza cavo né pesi aggiuntivi)	260 g
Dimensioni (L x P x H)	154 x 97 x 58 mm
Alimentazione	5 V DC, 500 mA
Lunghezza cavo	circa 3 m
Joystick	Analogici asimmetrici (escursione da 44° a 30°), con pulsante digitale
Grilletti	Posteriori sinistro (LT) e destro (RT)
Pulsanti	A/B/X/Y, croce direzionale, bumper (LB/RB), View, Menu, Xbox, Share
Tasti programmabili	4 (S1, S2, S3, S4) configurabili in modalità classica o avanzata
Profili personalizzati	Fino a 4 profili memorizzabili, selezionabili tramite commutatore posteriore
Presa cuffie	Jack 3,5 mm per microcuffia
Funzionalità software	App Revolution X: personalizzazione delle curve del joystick, zone morte, vibrazioni, riassegnazione dei pulsanti
Dolby Atmos	Supporto tramite l'app Dolby Access (download gratuito)
Contenuto della confezione	Controller, cavo USB intrecciato 3 m, 2 teste del joystick aggiuntive, 3 paia di pesi, custodia da trasporto, scheda Dolby, documentazione
Garanzia	2 anni
Manutenzione	Pulizia con un panno morbido e umido; non usare detergenti
Precauzioni d'uso	Uso solo in interni; non esporre ad acqua, polvere, urti o temperature estreme
Riciclaggio	Non gettare con i rifiuti domestici; portare a un punto di raccolta (UE e Turchia)
Contatto supporto	Email: [e-mail]; Sito: www.nacongaming.com

Domande frequenti - Revolution X Controller Nacon

Come configurare i tasti di scelta rapida S1-S4 in modalità classica?

Assicurati che il commutatore posteriore (n°17) sia in posizione alta (modalità standard). Tieni premuto il pulsante profilo per 3 secondi finché i LED dei profili non si spengono e l'anello luminoso del joystick destro lampeggia. Premi il tasto di scelta rapida desiderato, quindi il pulsante da associare. Per eliminare un'associazione, premi due volte lo stesso tasto di scelta rapida. Esci dalla modalità tenendo premuto il pulsante profilo per 3 secondi.

Come utilizzare il controller su PC?

Collega il cavo USB a una porta USB del PC. Windows installerà automaticamente i driver. Al termine dell'installazione, un messaggio indica che puoi utilizzare il controller. Il controller è compatibile Plug-and-Play.

Come passare alla modalità avanzata e personalizzare i profili tramite l'app?

Scarica l'app Revolution X dal Microsoft Store. Collega il controller e assicurati che il commutatore posteriore sia in modalità classica (posizione alta). Avvia l'app e segui le istruzioni per personalizzare i profili. Una volta chiusa l'app, puoi passare tra modalità classica e avanzata spostando il commutatore (alto = classica, basso = avanzata).

Come attivare Dolby Atmos per cuffie?

Vai al Microsoft Store e scarica l'app gratuita Dolby Access. Collega il controller, l'app riconoscerà automaticamente il controller e attiverà Dolby per cuffie.

Qual è il contenuto della confezione?

La confezione contiene il controller, un cavo USB intrecciato di 3 m, due teste del joystick aggiuntive, tre paia di pesi, una custodia da trasporto, una scheda esplicativa per l'attivazione di Dolby e i documenti (manuale, garanzia, conformità).

Quali sono le dimensioni e il peso del controller?

Le dimensioni sono 154 x 97 x 58 mm (lunghezza x larghezza x altezza) e il peso è di 260 g (senza cavo né pesi aggiuntivi).

Il controller è compatibile con Xbox Series X?

Sì, il controller Revolution X è compatibile con le console Xbox One, Xbox Series X|S e PC Windows 10.

Come mantenere e pulire il controller?

Usa esclusivamente un panno morbido, pulito e umido per pulire l'esterno. Non usare detergenti, poiché potrebbero danneggiare le finiture e penetrare all'interno del prodotto.

Qual è la durata della garanzia?

La garanzia è di 2 anni dalla data di acquisto, per vizi di materiali o di fabbricazione. Conserva la prova d'acquisto. La garanzia non copre danni accidentali, uso improprio o usura normale.

Posso riassegnare i pulsanti View, Menu, Xbox o Share?

No, questi pulsanti non possono essere riassegnati tramite l'app Revolution X. Solo gli altri pulsanti (A/B/X/Y, croce direzionale, bumper, grilletti, ecc.) e i tasti programmabili S1-S4 sono personalizzabili.

MANUALE UTENTE Revolution X Controller Nacon

Grazie per aver acquistato questo prodotto NACON®.

Questo prodotto è pensato per migliorare l'esperienza videoludica. Conservare questo manuale di istruzioni per future necessità.

Garanzia

Questo prodotto a marchio NACON è garantito dal produttore per 2 anni a partire dalla data d'acquisto. Durante questo periodo, in caso di difetti relativi alla lavorazione o al materiale, il prodotto verrà sostituito gratuitamente con un modello identico o simile, a nostra discrezione. Per qualsiasi richiesta di prestazioni in garanzia, conservare la prova d'acquisto per tutta la durata della garanzia stessa. Senza tale documento non sarà possibile prendere in carico la richiesta. In caso di acquisto a distanza (tramite Internet o ordine postale), è necessario conservare l'imballaggio originale. Questa garanzia non copre difetti dovuti a danni accidentali, utilizzo improprio o normale usura, né la perdita dei componenti. La presente garanzia non modifica i diritti di cui l'utente gode ai sensi di legge. Per consultare la dichiarazione di conformità, visitare https://my.nacongaming.com/it-IT/support

I Specifiche del prodotto

Gaming controller con cavo per console Xbox

Joystick asimmetrico, da 44° a 30° di ampiezza

Ingresso jack da 3,5 mm per micro-cuffie

Controller configurabile tramite la sua interfaccia

Commutatore posteriore per selezionare il proprio profilo personalizzato

Cavo USB 3M, staccabile

Compatibile con console Xbox e PC

Peso: 260 g Senza cavo né pesi supplementari

Altezza x larghezza x profondità: 154 x 97 x 58 mm

Lunghezza cavo: 3 m circa

Input / Ingresso 5 V CC = 500 mA

---: Alimentazione con corrente continua

Contenuto della confezione

Gaming controller

Quick IB

Garanzia

Conformità

Carta esplicativa per l'attivazione del Dolby

Custodia

Cavo intrecciato da 3 m

Una scatola con 2 copri stick

supplementari e 3 paia di pesi

I Elementi di comando

01 Stick analogico sinistro 38° con pulsante digitale

02 Stick analogico destro 38° con pulsante digitale

03 Croce direzionale

04 Tasti d'azione A/B/X/Y

05 Bumper sinistro LB

06 Bumper destro RB

07 Grilletto posteriore sinistro LT

08 Grilletto posteriore destro RT

09 Tasto VIEW

10 Tasto MENU

11 Tasto XBOX

12 Led di stato

13 Tasto SHARE (condivisione)

14 Ingresso Jack da 3,5 mm

15 Cavo USB 3 m integrato

16 Led che indicano il profilo utilizzato

17 Commutatore profilo standard/profili personalizzati

18 Pulsante di selezione del profilo

19 Tasto di scelta rapida programmabile S1

20 Tasto di scelta rapida programmabile S2

21 Tasto di scelta rapida programmabile S3

22 Tasto di scelta rapida programmabile S4

Come utilizzare il controller sull'Xbox

- Collegare il cavo USB a una porta libera della console Xbox, facendo attenzione a non toccare gli stick o i grilletti al momento della messa in funzione del controller.

Non appena il led bianco (N° 12) diventa fisso, il controller è pronto per essere utilizzato.

• Se la console è spenta, premere il pulsante Xbox del controller per accendere la console o premere il pulsante Xbox della console stessa.
• È possibile giocare!
• Il controller si spegnerà non appena il cavo USB sarà scollegato.

Come utilizzare il controller sul PC

Il controller Revolution X è anche una periferica Plug-n-Play. Ciò significa che i driver necessari saranno automaticamente installati alla prima connessione del controller al computer. Ecco la procedura da seguire nel dettaglio:

Accendere il computer, attendere che si avvii e accedere al desktop di Windows.

Trovare una porta USB libera sul PC e collegare il cavo USB del controller Revolution X. Windows rileverà la nuova periferica e dopo alcuni secondi si avvierà l'installazione dei driver necessari. Il processo sarà segnalato da una piccola icona sulla barra delle applicazioni.

La durata dell'installazione dipende dalla velocità del proprio sistema. Al termine del processo, verrà visualizzato il seguente messaggio: «Ora è possibile utilizzare il controller Revolution X.»

Configurazione dei tasti di scelta rapida:

I 4 tasti di scelta rapida possono essere configurati in due modi diversi:

Tramite l'applicazione e la personalizzazione «Revolution X» in modalità Advanced (avanzata).

Oppure

Direttamente seguendo la procedura sottostante, in modalità Classic (classica).

Attenzione: la procedura sottostante è valida solo in modalità Classic. In modalità Advanced, è necessario configurare i tasti di scelta rapida tramite l'applicazione Revolution X.

1 Assicurarsi che il Commutatore profilo standard/profili personalizzati (N° 17) sia in posizione alta, sulla modalità Classic (standard)
2 Premere e tenere premuto il pulsante Profile (profilo) per 3 secondi
I 4 led dei profili sono spenti e l'anello luminoso del joystick destro lampeggia.
3 Premere il pulsante di scelta rapida (S1, S2, S3 o S4) che si desidera programmare e il led corrispondente al pulsante si accenderà.
4 Premere il pulsante che si vuole associare alla scelta rapida
5 Il led associato alla scelta rapida lampeggerà per 3 volte a indicare il completamento dell'operazione.
6 Se viene associato il tasto sbagliato, ripetere semplicemente la tappa 4 e scegliere il pulsante voluto.
7 Per associare un'altra scelta rapida a un altro pulsante, ripetere le operazioni d 3 a 5
8 Per eliminare un'associazione, una volta selezionata la scelta rapida (tappa 3), premere nuovamente questa scelta rapida e il led corrispondente a quest'ultima lampeggerà 3 volte.
9 A configurazione terminata, per uscire dalla modalità, premere il pulsante Profile per 3 secondi.
Il led dei profili si spegneranno e la luce dell'anello luminoso diventerà fissa.

Profilo personalizzabile

Il controller Revolution X dispone di un commutatore per utilizzare fino a 4 profili completamente personalizzabili. È possibile trovare l'applicazione su Microsoft store. L'applicazione è compatibile con Windows 10 e con la console Xbox.

Scaricare l'applicazione di personalizzazione denominata: Revolution X

Dopo aver installato l'applicazione, ci si può divertire a personalizzare il proprio controller a seconda dei propri giochi preferiti.

Nota: il controller può memorizzare solamente 4 profili personalizzati.

Grazie all'interfaccia è possibile:

-Personalizzare la curva dei joystick destro e sinistro, nonché le zone morte.
- Riassegnare i pulsanti del controller (ad eccezione dei pulsanti View, Menu, Xbox, Share).
- Modificare le zone morte dei grilletti posteriore, destro e sinistro.
- Personalizzare i livelli delle vibrazioni del controller e dei grilletti
- Passare da una croce direzionale a 8 direzioni a 4 direzioni e viceversa.
- Personalizzare i tasti di scelta rapida
-Aggiornare il controller Revolution X

Come passare dalla modalità Classic a quella Advanced?

Dopo aver scaricato l'applicazione e prima di lanciarla, assicurarsi che il controller sia collegato alla console o al PC.

Assicurarsi che il commutatore modalità Classic/Advanced sia proprio in modalità classic, posizione alta

A questo punto è possibile lanciare l'applicazione e seguire le istruzioni sullo schermo per personalizzare il profilo.

Dopo aver personalizzato il profilo e chiuso l'applicazione, è possibile passare da una modalità all'altra premendo il commutatore (N° 16) verso l'alto per la modalità Xbox o verso il basso per la modalità Advanced. È possibile passare da un profilo all'altro, premendo il pulsante Profile (N° 18).

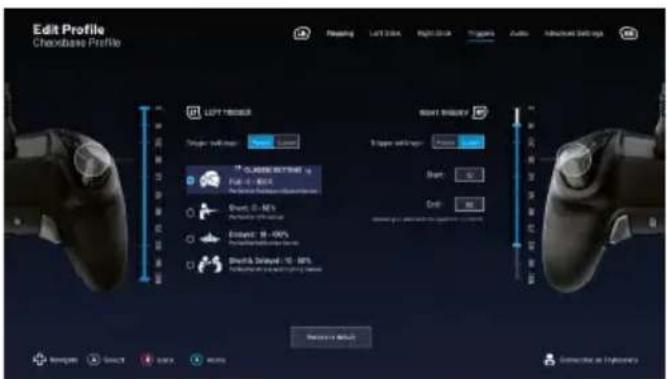

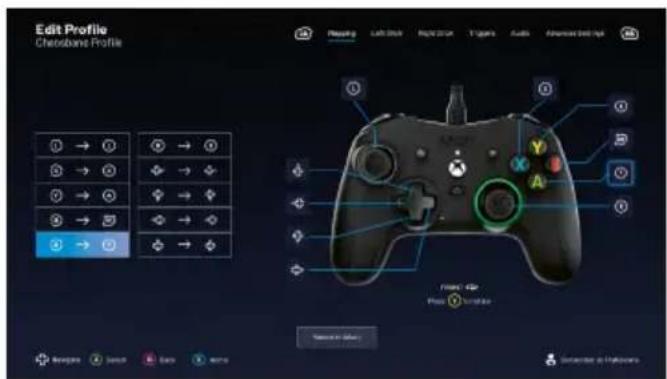

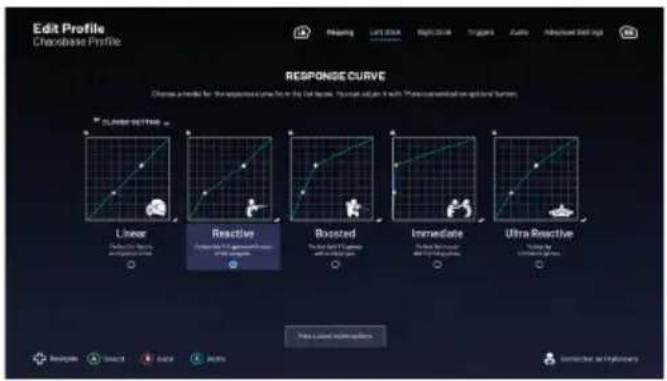

Descrizione dell'applicazione

Per attivare il Dolby seguire le tappe seguenti:

1 - Andare su Microsoft Store
2 -Scaricare l'applicazione gratuita Dolby Access
3 - Collegare il controller

L'applicazione riconoscerà automaticamente il controller e attiverà il dolby per cuffie

Disposizione sugli apparecchi elettrici ed elettronici

Quando il simbolo di un bidone con rotelle barrato accompagna il prodotto, significa che il prodotto risponde alla Direttiva europea 2002/96/CE. Informarsi sul sistema di raccolta differenziata locale per i prodotti elettrici ed elettronici. Agire rispettando le locali e non smaltire i vecchi prodotti nei normali rifiuti domestici. Il corretto smaltimento ecchio prodotto contribuisce a prevenire potenziali conseguenze negative sull'ambiente a salute umana.

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Precauzioni per l'uso

1. Questo prodotto è stato progettato per essere utilizzato esclusivamente all'interno.
   Non esporlo alla luce diretta del sole o alle intemperie.

2. Non esporre il prodotto a schizzi, pioggia, gocciolamenti né a umidità. Non immergerlo in un liquido.

3. Non esporlo a polvere, umidità elevata, temperature estreme o a urti meccanici.

4. Non utilizzare e non aprire il dispositivo se questo è danneggiato. Non tentare di ripararlo.
5. Per la pulizia esterna, utilizzare esclusivamente un panno morbido, pulito e umido.

I detergenti possono danneggiare le finiture e penetrare all'interno del prodotto.

1. Non trasportare mai il prodotto tenendolo per il cavo.

2. Questo prodotto non è progettato per persone (bambini inclusi) con disabilità fisiche, sensoriali o mentali o per un utente privo dell'esperienza e delle conoscenze necessarie e pertinenti (a meno che non abbia preventivamente ricevuto consigli e istruzioni relativi all'utilizzo della periferica in questione e questi consigli e istruzioni gli siano stati forniti da una persona responsabile per lui). Non lasciare il prodotto incustodito e non lasciarlo alla portata dei bambini. Non adatto ai bambini di età inferiore ai 7 anni, poiché il cavo può arrotolarsi attorno al collo.

3. La temperatura massima di funzionamento non deve superare i 35 °C

Ergonomia

Tenere la mano in una stessa posizione per un tempo prolungato può causare dolori o irritazioni. Se il problema si presenta in modo ripetuto, consultare un medico. Come misura preventiva, raccomandiamo di fare una pausa di 15 minuti ogni ora.

Hotline

Per qualsiasi informazione, potete contattare il nostro servizio Hotline, ma vi consigliamo di raccogliere prima tutte le informazioni inerenti il problema riscontrato e il prodotto.

Email: [e-mail]

Tel.: [phone]

Sito Internet: www.naconacademy.it

Indirizzo: Bigben Interactive – Corso Sempione - 221 - 20025 Legnano (MI) Italia
