Marca	Haier
Modello	HDW1618CNPW
Tipo di prodotto	Frigorifero con scomparto congelatore
Larghezza minima necessaria	920 mm
Profondità minima necessaria	1137 mm
Alimentazione elettrica	220-240 V, 50 Hz
Funzioni principali	Super raffreddamento, Super congelamento, Modalità Eco, Modalità Vacanze, Wi-Fi integrato
Reversibilità della porta	Sì, reversibile
Sbrinamento	Automatico (senza intervento)
Filtro HCS	Regolazione automatica dell'umidità
Applicazione mobile	Compatibile con hOn (iOS/Android)
Temperatura frigorifero	2 °C a 8 °C (regolabile per 1 °C)
Temperatura congelatore	Predefinito -18 °C, fino a -25 °C in Super congelamento
Regolazione fine temperature	3 sottolivelli per livello principale
Display	Pannello LED tattile
Illuminazione interna	LED
Accessori inclusi	Ripiani mobili, cassetto per verdure, cassetti congelatore, balconcini
Manutenzione e pulizia	Pulizia del tubo di scarico se necessario
Consumo energetico	Classe energetica non specificata, ottimizzata in modalità Eco

Domande frequenti - HDW1618CNPW HAIER

Come regolare la temperatura del frigorifero?

Aprire la porta e premere il tasto Modalità per scorrere i livelli di temperatura. La temperatura consigliata è di 4 °C. In estate, impostare a 6-8 °C, in inverno a 2-4 °C.

Come attivare la modalità Super raffreddamento?

Premere più volte il tasto Modalità fino a quando l'icona Super raffreddamento si accende. La temperatura passa automaticamente a 2 °C. La funzione si ferma dopo 30 ore.

Perché l'illuminazione interna non si accende?

Controllare l'alimentazione elettrica, la presa e il cavo. Assicurarsi che la modalità Vacanze non sia attivata (disattivarla nell'applicazione).

Come collegare il frigorifero all'applicazione hOn?

Scaricare l'applicazione hOn, creare un account o accedere, quindi seguire le istruzioni di abbinamento. Assicurarsi che il Wi-Fi sia attivato (tenere premuto per 2 secondi il tasto Modalità).

Cosa fare in caso di presenza di acqua sul fondo del frigorifero?

Pulire il tubo di scarico utilizzando un bastoncino o un oggetto simile per permettere all'acqua di defluire.

Come invertire il senso di apertura della porta?

Utilizzare un cacciavite elettrico per svitare le cerniere superiore, centrale e inferiore. Rimuovere i coperchi, riposizionare le cerniere dall'altro lato, quindi rimontare. Consultare il manuale per i passaggi dettagliati.

Perché il motore funziona in continuo?

Controllare che le porte siano ben chiuse e che le guarnizioni siano in buono stato. Evitare aperture frequenti. Se la temperatura ambiente è elevata, impostare una temperatura più calda.

Come attivare la modalità Vacanze?

La modalità Vacanze si attiva solo tramite l'applicazione hOn. Una volta attivata, il frigorifero funziona a basso consumo mantenendo il congelatore in funzione. Disattivarla nell'applicazione per tornare alla modalità normale.

Cosa significa il lampeggiamento del LED 6 °C?

Indica un errore del ventilatore. Contattare il servizio tecnico per un intervento.

Come ripristinare le impostazioni predefinite?

Con lo schermo acceso, tenere premuto il tasto Modalità, quindi premere 5 volte il tasto Accensione/Spegnimento entro 5 secondi. Le impostazioni di fabbrica vengono ripristinate.

MANUALE UTENTE HDW1618CNPW HAIER

DESCRIZIONE DEL PRODOTTO 92 Requisiti di spazio 92 UTILIZZO 93 Utilizzo 93 Temperatura personalizzata 93 Regolazione di precisione 94 Funzione Super Cool 94 Funzione Super Freeze 94 Modalità Eco 95 Funzione Holiday 95 Sbrinamento 95 Modalità Demo 95 Codici di errore 95 CONNESSIONE DELL'APP 96 PROCEDURE DI ACCOPPIAMENTO DELL'APP 96 Fase 1 96 Fase 2 96 Fase 3 96 Utilizzo della funzione Wi-Fi 97 REVERSIBILITÀ DELLO SPORTELLO 98 SOLUZIONE DEI PROBLEMI

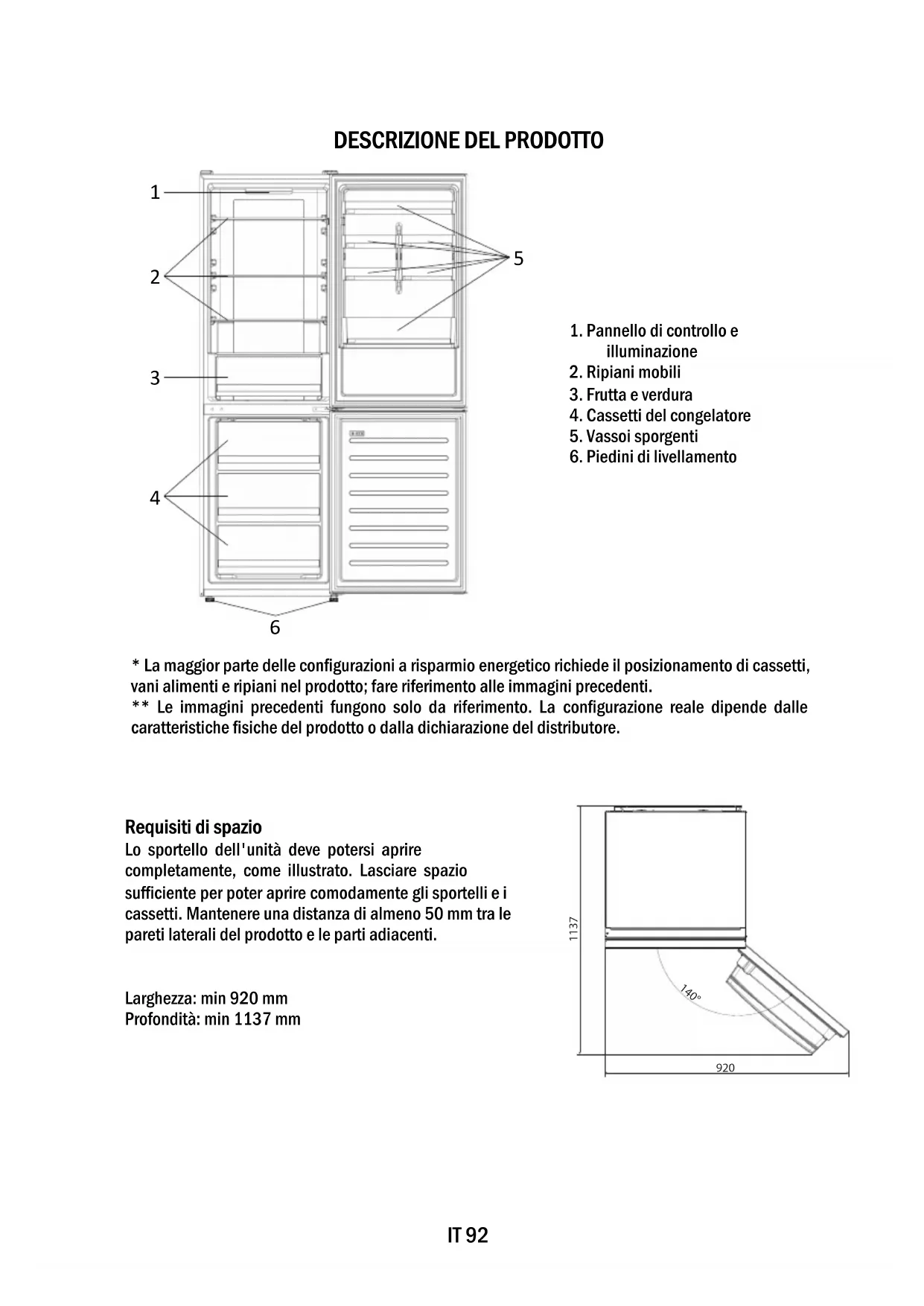

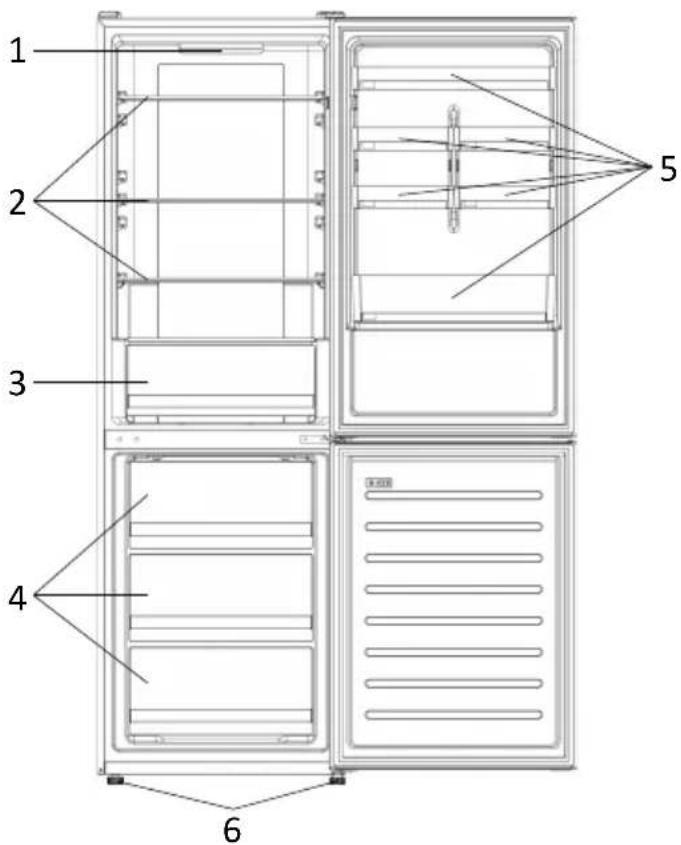

DESCRIZIONE DEL PRODOTTO

1. Pannello di controllo e illuminazione
2. Ripiani mobili
3. Frutta e verdura
4. Cassetti del congelatore
5. Vassoi sporgenti
6. Piedini di livellamento
7. La maggior parte delle configurazioni a risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti. ** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o dalla dichiarazione del distributore.

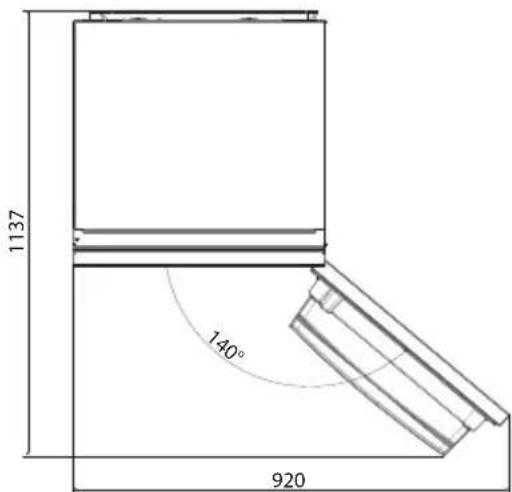

Requisiti di spazio

Lo sportello dell'unità deve potersi aprire completamente, come illustrato. Lasciare spazio sufficiente per poter aprire comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50 mm tra le pareti laterali del prodotto e le parti adiacenti.

Larghezza: min 920 mm Profondità: min 1137 mm

UTILIZZO

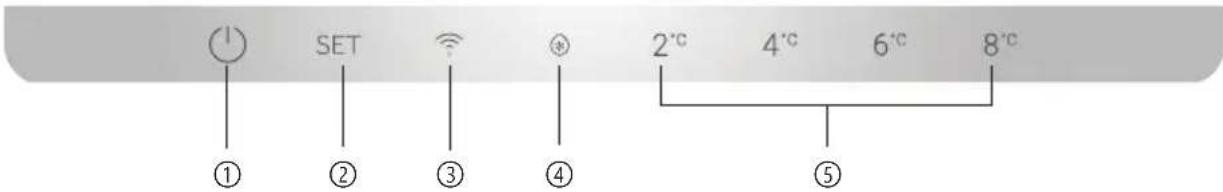

① Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico. ② Tasto "Mode": per selezionare la temperatura del frigorifero o le funzioni speciali. ③ Icona Wi-Fi: indica se l'elettrodomestico è collegato all'app. ④ Icona Super Cool: indica se la funzione è attivata. ⑤ Livelli di temperatura: indicano la temperatura selezionata.

Utilizzo

• Inserire la spina dell'elettrodomestico. L'elettrodomestico si accende automaticamente.
• La temperatura viene impostata automaticamente a 4°C nel frigorifero e a -18°C nel congelatore.
• Per cambiare la temperatura, con lo sportello del frigorifero aperto, premere il tasto "Mode". Quando l'impostazione aumenta, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto "Mode" e si modifica la temperatura, viene emesso un segnale acustico. In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.
• Per ripristinare l'impostazione predefinita, con lo schermo acceso tenere premuto il tasto della temperatura e premere il tasto di accensione/spegnimento per 5 volte entro 5 secondi. In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4°C. In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6~8°C, in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 2~4°C per evitare che il frigorifero si avvii e si arresti frequentemente.

Temperatura personalizzata

Dall'app è possibile personalizzare la temperatura del vano frigorifero. È possibile impostare la temperatura con una sensibilità di 1°C e selezionare una temperatura da 2°C a 8°C nel frigorifero. Ogni volta che si modifica la temperatura, viene emesso un segnale acustico. Quando la temperatura viene selezionata dall'app, il pannello di controllo non indica nulla, tutte le spie a LED della temperatura sono spente ed è accesa solo l'icona Wi-Fi.

Regolazione di precisione

La modalità di selezione per la regolazione di precisione consente di impostare le temperature per sottolivelli; ogni livello di temperatura ha 3 sottolivelli.

Utilizzo della funzione di regolazione di precisione:

• Tenere premuto per 8 secondi il tasto "Mode" per accedere alla modalità di selezione della regolazione di precisione. Quando l'elettrodomestico passa in questa modalità, viene emesso un segnale acustico e il LED del livello di raffreddamento selezionato lampeggia.
• Premendo brevemente il tasto "Mode" entro 5 secondi, la regolazione di precisione aumenta e a ogni pressione viene emesso un segnale acustico.
• Durante la regolazione di precisione, il LED del livello di raffreddamento selezionato è fisso, mentre il LED del sottolivello selezionato lampeggia.
• Se non si preme alcun tasto per 3 secondi, il sistema esce automaticamente dalla modalità di selezione della regolazione di precisione. L'impostazione di regolazione di precisione viene salvata e il LED della temperatura del frigorifero selezionata rimane acceso fisso.
• Se la regolazione di precisione viene attivata nuovamente, l'impostazione parte dal livello memorizzato precedentemente.

Funzione Super Cool

È preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelera il raffreddamento degli alimenti freschi e protegge quelli più conservati da un riscaldamento indesiderato. Quando la funzione è attiva, la temperatura del frigorifero viene impostata automaticamente a 2°C.

Utilizzo della funzione Super Cool:

• La funzione può essere attivata premendo più volte il tasto "Mode" fino a quando si accende il LED Super Cool o effettuando la selezione dall'app. Se la funzione è attiva, sul pannello di controllo si accende l'icona corrispondente.
• Per uscire dalla funzione Super Cool, premere nuovamente il tasto "Mode".
• La funzione Super Cool si disattiva automaticamente dopo 30 ore di funzionamento.
• Quando la funzione Super Cool si disattiva, l'icona corrispondente del pannello di controllo si spegne e viene ripristinato il livello di raffreddamento impostato precedentemente.

Funzione Super Freeze

La funzione di congelamento rapido accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile impostare la funzione Super Freeze su 24 ore prima dell'uso. Quando la funzione è attiva, la temperatura viene impostata automaticamente a -25 °C.

Utilizzo della funzione Super Freeze:

• Per attivare la funzione, basta selezionarla dall'app. L'attivazione della funzione è indicata dall'app; il pannello di controllo non indica nulla.
• Per uscire dalla funzione Super Freeze, disattivarla dall'app.
• La funzione Super Freeze si disattiva automaticamente dopo 50 ore.

Modalità Eco

È possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. Quando la funzione è attivata, la temperatura viene impostata automaticamente a 5°C nel frigorifero e a -18°C nel congelatore. Utilizzo della modalità Eco:

• Per attivare la funzione, basta selezionarla dall'app. L'attivazione della funzione è indicata dall'app; il pannello di controllo non indica nulla.
• Per uscire dalla modalità Eco, disattivarla dall'app. Verrà ripristinata la temperatura selezionata precedentemente.
• La modalità Eco si disattiva automaticamente quando si sceglie un'altra funzione dal pannello di controllo.

Funzione Holiday

La funzione Holiday può essere attivata per ridurre i consumi energetici quando l'elettrodomestico non viene utilizzato regolarmente. Quando la funzione è attivata, le spie a LED si spengono (anche se si apre lo sportello) e il frigorifero funziona in modalità a basso consumo, mentre il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

• Per attivare la funzione, basta selezionarla dall'app. L'attivazione della funzione è indicata dall'app: il pannello di controllo non indica nulla. Per uscire dalla funzione Holiday, disattivarla dall'app. Verrà ripristinata la temperatura selezionata precedentemente.
• La funzione Holiday si disattiva automaticamente quando si sceglie un'altra funzione dal pannello di controllo.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

HCS

Quando viene raggiunto un determinato livello di umidità, le fibre del filtro HCS si aprono facendo diminuire l'umidità, per poi richiudersi.

Modalità Demo

Con lo sportello del frigorifero aperto, tenere premuto il tasto di accensione e spegnimento e fare 5 volte clic sul tasto SET. Il frigorifero passa alla modalità Demo. Per uscire dalla modalità, tenere premuto l'interruttore dello sportello e premere nuovamente il tasto mode per 5 secondi.

Codici di errore

Se il LED 6°C lampeggia, si è verificato un errore della ventola. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica.

CONNESSIONE DELL'APP

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Fase 1

• Scaricare l'applicazione hOn

Fase 2

• Creare un account nell'app hOn o accedere se esiste già un account

Fase 3

• Per l'accoppiamento, seguire le istruzioni dell'app hOn

Utilizzo della funzione Wi-Fi

Per attivare la funzione Wi-Fi, tenere premuto per 2 secondi il tasto "Mode"; l'icona Wi-Fi si accende e viene emesso un segnale acustico.

Se la funzione Wi-Fi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in quello stato per 30 minuti. Per utilizzare la modalità di configurazione:

• Tenendo premuto il tasto "Mode" per 2 secondi (e meno di 8 secondi), il frigorifero entra nella modalità di configurazione Wi-Fi e viene emesso un segnale acustico. L'icona Wi-Fi comincia a lampeggiare.
• Seguire le istruzioni dell'app per configurare la funzione Wi-Fi (v. sopra).
• Una volta configurata la funzione Wi-Fi e stabilita la connessione, l'icona Wi-Fi rimane sempre accesa.
• Dopo 30 minuti di attività, la modalità di configurazione Wi-Fi si disattiva automaticamente.
• Se la funzione Wi-Fi è stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimensione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.

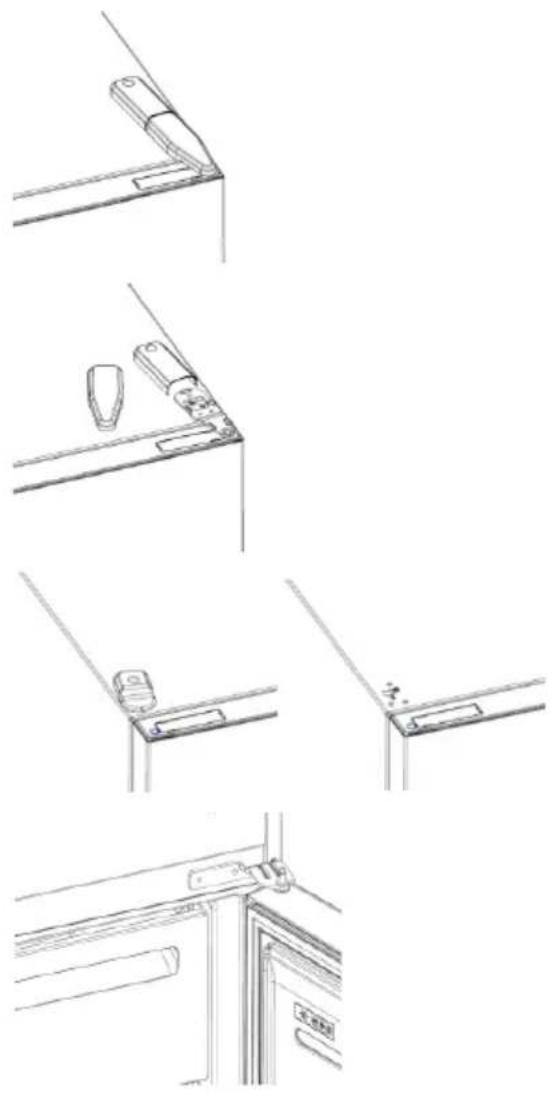

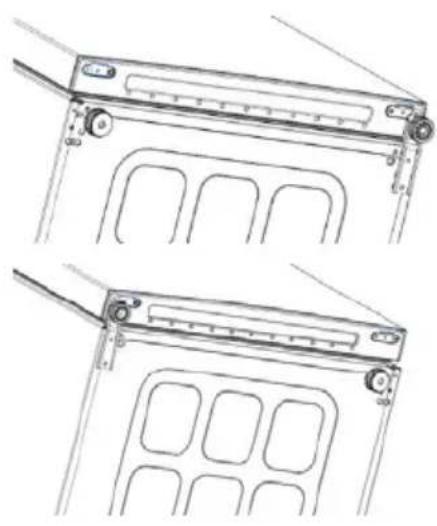

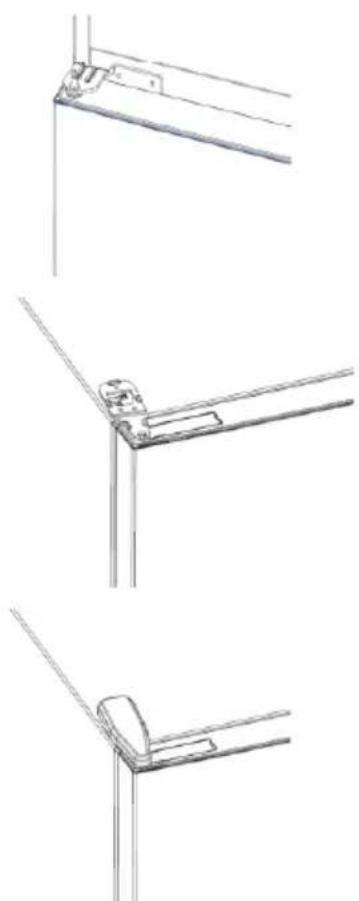

REVERSIBILITÀ DELLO SPORTELLO

Utensili necessari: Avvitatore elettrico

1. Togliere il coperchio della cerniera superiore
2. Svitare la cerniera superiore
3. Rimuovere il coperchio della cerniera superiore (sinistra)
4. Rimuovere la cerniera centrale

1. Rimuovere la cerniera inferiore
2. Montare il piedino della cerniera
3. Montare la cerniera centrale
4. Montare la piastra della cerniera superiore
5. Montare il coperchio della cerniera superiore

SOLUZIONE DEI PROBLEMI

La lampada per l'illuminazione interna non si accende.	· Assenza di elettricità.	· I caso di alimentazione non è inserto correttamente. · Controllare se l'elektrodomesso è spesso (vedere Regolazione della temperatura). · Verificare il correto funzionamento della pesa di corrente (ad esempio con un'alto apparecchio elettrico).
	· La modalità Holiday è attivata.	· Disattivare la modalità Holiday.
La temperature interma del frigorifero e/o del congelatore non è sufficientemente bassa	· Gli sportelli non sono chiusi.	· Accertari che lo sportello e le guamizioni garantiscano una chiusura correttà.
	· Gli sportelli vengono aperti frequentemente.	· Evitare di aprimire gli sportelli inutilmente per un corto periodo di tempo.
	· Impostazione della temperatura errata.	· Controllare l'impostazione della temperatura, se possible, impostare una temperatura più Bassa (vedere Regolazione della temperatura)
	· Il frigorifero e/o il congelatore sono troppo piè.	· Attenderne che la temperatura del frigorifero/elecogelatore si stabilizzii. · Evitare di riempireccessivamente il frigorifero e l'congelatore.
	· La temperature ambiente è troppo bassa.	· Spostare il tùnda in un ambiente più caldo o riscaldare l'amBIENIE attuale.
	· Sono stati riposti oggetti caldi.	· Lascore sempre raffreddare gli oggetti prima di riposti.
Il cibo nel frigorifero si congeLA.	· Impostazione della temperatura errata.	· Controllare l'impostazione della temperatura, se possible, aumentaria.
	· Alimenti a contatto con lapane posteriore.	· Tenere il cibo fontano allapane delle prete posteriore dei frigorifero.
La parte inferiore dello scomparto frigorifero è umida o sono presenti goccioline d'accua	· Il tubo di drenaggio potrebbe essere ostruito.	· Pulire il tubo di drenaggio con un bastoncino o un oggetto simile per consentire all'accua di deflure.
Presenza di gagce d'accu o brina sulla pare posteriore del frigorifero.	· In base alla funzione, durante il funzionamento si formano goce d'accu o brina sulla pareste posteriore del frigorifero.	· Non si tratta di un difetto.
	· Sono stati riposti oggetti caldi.	· Lasciare sempre raffreddare gli oggetti prima di riposti.
	· Sono presenti contentori di allimenti o liquidi aperti.	· Coprirsi sempre alimenti e liquidi.
	· Gli sportelli non sono chiusi.	· Accertari che lo sportello e le guamizioni garantiscano una chiusura correttà.
	· Gli sportelli vengono aperti frequentlymente.	· Evitare di aprimire gli sportelli inutilmente per un corto periodo di tempo.
Presenza di acqua nel cassetto della frutta.	· Circolazione d'aria assente.	· Verificare che l'elektrodomesso non si troppo pieno.
	· Frutta e verdura contengono troppa umidità.	· Avolgora la frutta e la verdura in materiali plastici, ad es. pellicola trasparente, sacchetti o contentitori.
Il motore rimane continuamente in funzione	· Gli sportelli non sono chiusi.	· Accertari che gli sportelli sianno chiusi e che la tenuta delle guarazioni si'aeguata.
	· Gli sportelli vengono aperti frequentlymente.	· Evitare di aprimire gli sportelli inutilmente per un corto periodo di tempo.
	· La temperature ambiente è molto alla.	· Verificare che la temperature ambienta neriuti nell'intervento indica nelle specifiche riportate sull'etichette dell'eletrodomesso. · Impostare lo schermo del display è termostato su una temperature più calda.
	· L'élettrodomesso è stato spento (senza pote per un po' di tempo.	· Normamente le eletrodomesso impegga 8-12 ore per raffreddarsi completeness.
Il cibo congeLato si scongeta.	· La temperature ambiente è troppo bassa.	· Spostare il tùnda in un ambiente più caldo o riscaldare l'amBIENTU attuale.
	· Lo sportello del congegatore non è chiuso.	· Accertari che lo sportello si ha chiuso e che la tenuta della guaranzione si'aeguata.
Allarme dello sportello del frigorifero.	· L'allarme dello sportello del frigorifero (segnal acustico) si attiva agli volta che lo sportello via lasciatto aperto per più di 3 minuti.	· Evitare di l'asciaro lo sportello aperto quando non è necessario. I segnale acustico cesserà quando lo sportello viene chiuso.
L'élettrodomesticem emette rumori come gorgoglio, ronzio, clic, scricchioolio.	· Nessun guasto. Un motore è in funzione, ad e frigorifero, ventilà. Il refrigerante scorre nei tutl Motoire, interrutturi ed eletrovallvole vengono accesi o spenti.	· Nessuna azione necessaria.
	· L'élettrodomestico non è a livello.	· Regolare i piedini per collocate l'élettrodomesso a livello.
	· L'élettrodomestico urta un oggetto vicino.	· Rimuovere gli oggetti atomo al'elecrodomesso.
L'élettrodomestico non raffredda, gli indicate di temperature e illuminazione sono accesi.	· La modalità DEMO è attvata.	· Disattivare la modalità DEMO.
Presenza di molto ghiaccio e brina nel compo congelatore.	· Gli alimenti non sono stati confezionati adegutamente.	· Imballare sempre bene gli alimenti.
	· Uno sportello o un cassetto dell'élettrodomestnon è chiuso bene.	· Chividere lo sportello o il cassetto.
	· Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	· Non aprimire lo sportello o il cassetto troppo spesso.
	· Le guarnizioni dello sportello o del cassetto scurche, usurare, danneggiare o inaggretable.	· Pulire la guanazione dello sportilelacassato oppre sostiria.
	· Qualcosa all'interno impedisce la chiusura corretta dello sportello/cassetto.	· Ristitmare i piani, i casotti incassi nella sportello o contentatori interpere consentire la chiusura dello sportello o del cassetto.
I lati dell'élettrodomestico sono caldi.	· ènormale.
