MANUALE UTENTE MN12SS0 TCL

FIGURE OF BODY SIZE161718192021222324252627282930313233Si prega di leggere attentamente questo manuale prima di installare e utilizzare il condizionatore d'aria Si prega di conservare questo manuale in un luogo sicuro per future consultazioni. MANUALE D'USO FREE MATCH-TIPO a cassetta ITITITPRECAUZIONE

ALLAZIONE UNITÀ INTERNO INST ALLAZIONE

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA

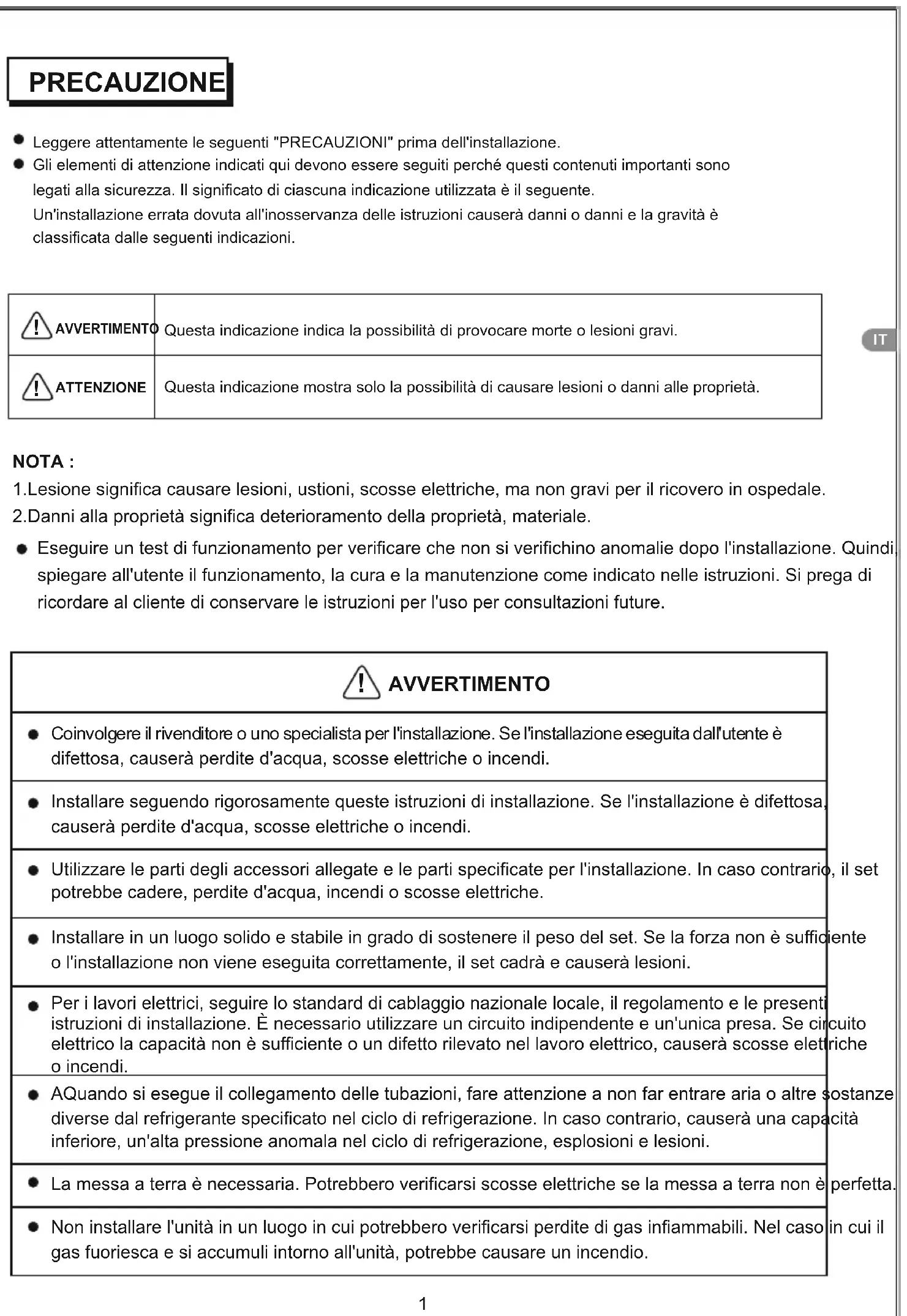

PRECAUZIONE Leggere attentamente le seguenti "PRECAUZIONI" prima dell'installazione.Gli elementi di attenzione indicati qui devono essere seguiti perché questi contenuti importanti sono legati alla sicurezza. Il significato di ciascuna indicazione utilizzata è il seguente.Un'installazione errata dovuta all'inosservanza delle istruzioni causerà danni o danni e la gravità è classificata dalle seguenti indicazioni.AVVERTIMENTOATTENZIONEQuesta indicazione indica la possibilità di provocare morte o lesioni gravi.Questa indicazione mostra solo la possibilità di causare lesioni o danni alle proprietà. NOTA : 1.Lesione significa causare lesioni, ustioni, scosse elettriche, ma non gravi per il ricovero in ospedale. 2.Danni alla proprietà significa deterioramento della proprietà, materiale. Eseguire un test di funzionamento per verificare che non si verifichino anomalie dopo l'installazione. Quindi, spiegare all'utente il funzionamento, la cura e la manutenzione come indicato nelle istruzioni. Si prega di ricordare al cliente di conservare le istruzioni per l'uso per consultazioni future. AVVERTIMENTO Coinvolgere il rivenditore o uno specialista per l'installazione. Se l'installazione eseguita dall'utente è difettosa, causerà perdite d'acqua, scosse elettriche o incendi. Installare seguendo rigorosamente queste istruzioni di installazione. Se l'installazione è difettosa, causerà perdite d'acqua, scosse elettriche o incendi. Utilizzare le parti degli accessori allegate e le parti specificate per l'installazione. In caso contrario, il set potrebbe cadere, perdite d'acqua, incendi o scosse elettriche. Installare in un luogo solido e stabile in grado di sostenere il peso del set. Se la forza non è sufficiente o l'installazione non viene eseguita correttamente, il set cadrà e causerà lesioni. Per i lavori elettrici, seguire lo standard di cablaggio nazionale locale, il regolamento e le presenti istruzioni di installazione. È necessario utilizzare un circuito indipendente e un'unica presa. Se circuito elettrico la capacità non è sufficiente o un difetto rilevato nel lavoro elettrico, causerà scosse elettriche o incendi. AQuando si esegue il collegamento delle tubazioni, fare attenzione a non far entrare aria o altre sostanze diverse dal refrigerante specificato nel ciclo di refrigerazione. In caso contrario, causerà una capacità inferiore, un'alta pressione anomala nel ciclo di refrigerazione, esplosioni e lesioni. La messa a terra è necessaria. Potrebbero verificarsi scosse elettriche se la messa a terra non è perfetta. Non installare l'unità in un luogo in cui potrebbero verificarsi perdite di gas infiammabili. Nel caso in cui il gas fuoriesca e si accumuli intorno all'unità, potrebbe causare un incendio.

ITCondizione operativa La temperatura dell'aria esterna è superiore a 30 ℃La temperatura dell'aria esterna è inferiore a -15 ℃La temperatura ambiente è superiore a 31 ℃La temperatura dell'aria esterna è inferiore a -15 ℃La temperatura dell'aria esterna è superiore a 50 ℃La temperatura ambiente è inferiore a 17 ℃La temperatura ambiente è inferiore a 18 ℃IL RISCALDAM ENTO RAFFREDDAMENTOASCIUTTO Il dispositivo di protezione potrebbe scattare e arrestare l'unità entro l'intervallo di temperatura elencato di seguito: Se il climatizzatore funziona a lungo in modalità "RAFFREDDAMENTO" o "DEUMIDIFICAZIONE" con un'umidità relativa dell'aria superiore all'80% (porte o finestre aperta), potrebbe formarsi della rugiada che gocciola vicino all'uscita dell'aria. Inquinamento acustico Installare il condizionatore d'aria in un luogo in grado di sopportarne il peso in modo da funzionare in modo più silenzioso. Installare l'unità esterna in un luogo in cui l'aria scaricata e il rumore di funzionamento non infastidiscono i vicini. Non posizionare ostacoli davanti all'uscita dell'unità esterna per temere che influisca sul funzionamento e aumenti il l ivello di rumore. Caratteristiche del protettore Ispezione Il dispositivo di protezione scatterà nei seguenti casi. Arrestare l'apparecchio e riavviarlo immediatamente o modificare altre modalità durante il funzionamento, devi aspettare 3 minuti prima di riavviare. Dopo aver acceso l'interruttore automatico e subito dopo aver acceso il condizionatore d'aria, è necessario attendere circa 20 secondi. Nel caso in cui tutte le operazioni siano state interrotte, è necessario premere nuovamente il pulsante "ON/OFF" per riavviarlo. Impostare di nuovo il TIMER se è stato annullato. Dopo un lungo periodo di funzionamento, il condizionatore d'aria dovrebbe essere ispezionato per i seguenti elementi. Riscaldamento anomalo del cavo di alimentazione e della spina o addirittura odore di bruciato. Rumore o vibrazioni di funzionamento anomali. Perdita d'acqua dall'unità interna. Armadio metallico elettrificato. Smetti di usare il condizionatore d'aria se sopra problema è successo. Si consiglia di sottoporre il condizionatore d'aria a un controllo dettagliato dopo cinque anni di utilizzo, anche se non si verifica nulla di quanto sopra. Caratteristica della modalità RISCALDAMENTO Preriscaldare Scongelare Sono necessari 2-5 minuti per preriscaldare lo scambiatore di calore interno all'inizio del funzionamento "RISCALDAMENTO", per evitare che venga scaricata aria fredda. Nel funzionamento "RISCALDAMENTO" l'apparecchio si sbrina automaticamente. Questa procedura dura 2~10 minuti, poi torna automaticamente alla modalità "RISCALDAMENTO". Durante lo sbrinamento, la ventola interna smette di funzionare e torna automaticamente alla modalità di riscaldamento quando lo sbrinamento è terminato.

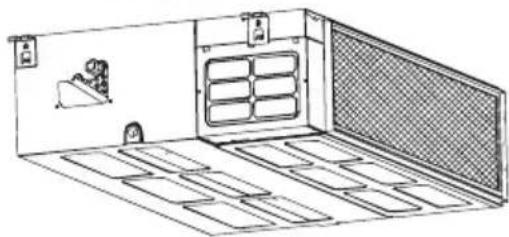

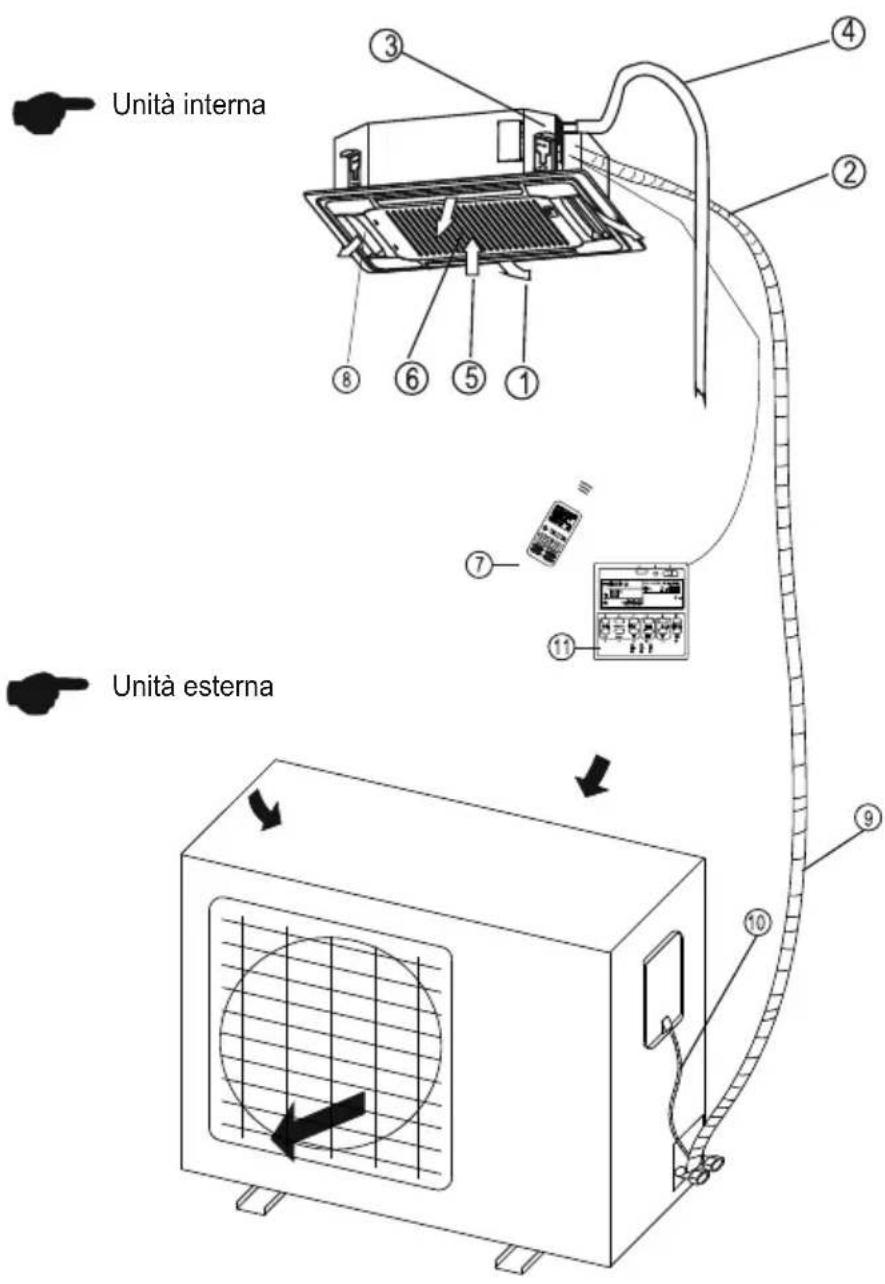

Unità interna Unità esterna Uscita dell'aria Giunzione Tubo Refrigerante POMPA Tubo di drenaggio Ritorno aereo Filtro Telecomando

Tubo di collegamento refrigerante Cavo di collegamento Controller da parete classico Requisiti Il condizionatore d'aria non può essere avviato finché non viene acceso per 2 ore. Inoltre, in caso di fermo macchina della durata di circa un diel solo, si prega di non interrompere l'alimentazione elettrica. (è necessario riscaldare la resistenza del carter in modo da evitare la partenza forzata del compressore. ) Notare che l'ingresso/uscita dell'aria non deve essere ostruita. Se si verifica un soffocamento, il comportamento del condizionatore d'aria potrebbe risentirne, oppure il condizionatore d'aria non può funzionare a causa dell'attivazione della protezione.

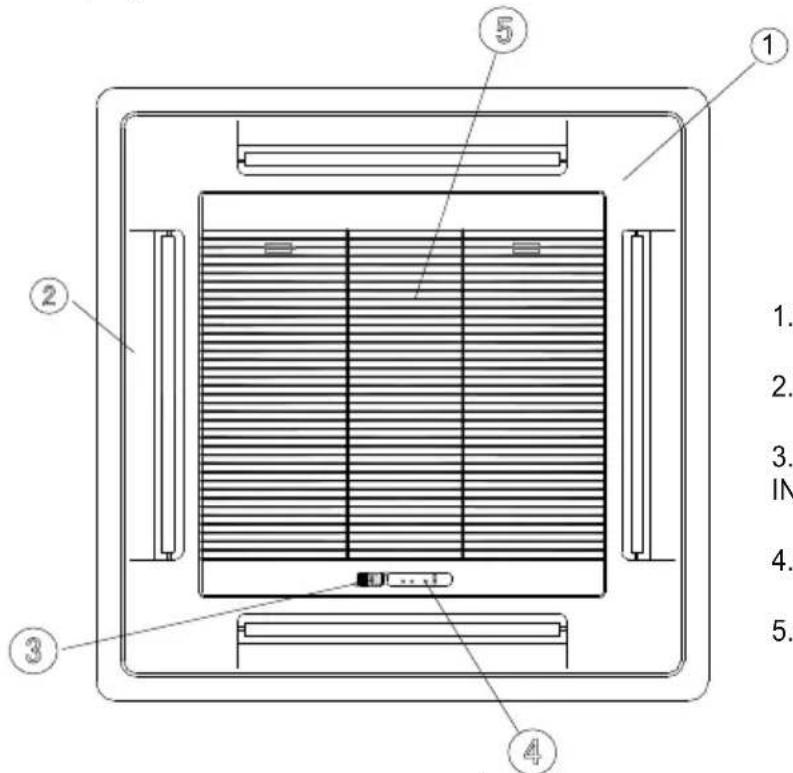

FUNZIONAMENTO E FUNZIONAMENTO DELLE PARTI DEL QUADRO AVVISO Si prega di regolare correttamente la temperatura della stanza, specialmente quando gli anziani, i bambini, i pazienti rimangono a casa. I fulmini e altre radiazioni elettromagnetiche possono causare effetti negativi. In caso affermativo, scollegare l'interruttore di alimentazione e ricollegarlo, quindi riavviare l'unità. Non bloccare l'ingresso dell'unità interna o l'uscita dell'unità esterna, qualsiasi blocco ridurrà l'efficienza di raffreddamento o riscaldamento.

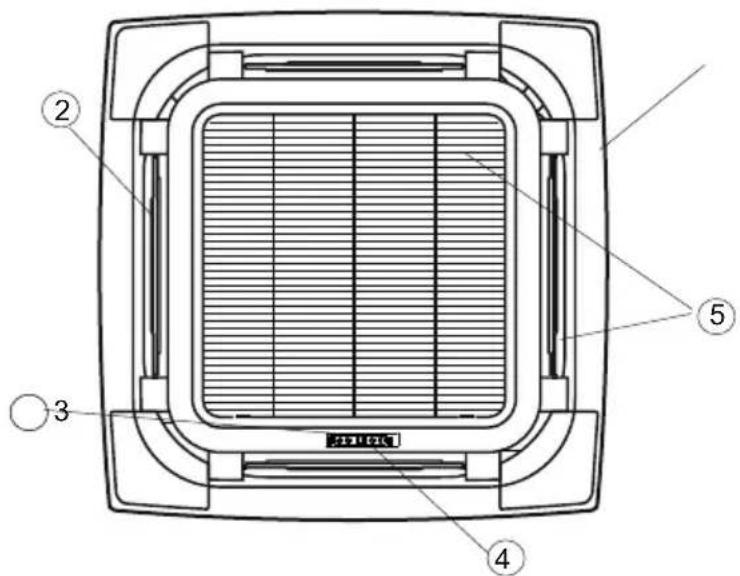

2.Si adatta alle dimensioni del corpo: 580X255X380 tipo di pompa di raffreddamento e riscaldamento. 1.PANNELLO

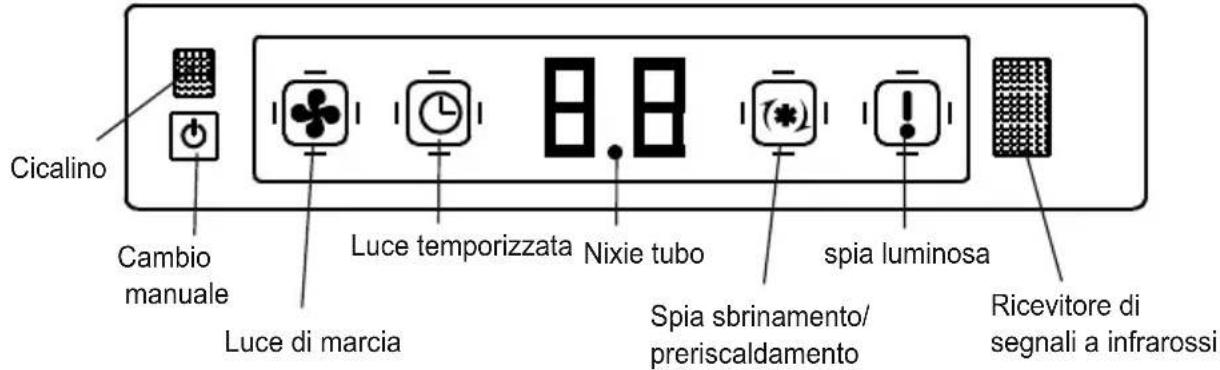

SCHERMO Ricevitore del segnale a infrarossi: riceve il segnale dal telecomando. Per rendere più efficiente il funzionamento del telecomando, lasciare che l'emettitore del telecomando miri al ricevitore del segnale a infrarossi. Cicalino: in primo luogo l'alimentazione o qualsiasi operazione del telecomando farà suonare il cicalino una volta. Alcuni ostacoli che si verificano nel sistema saranno riconosciuti dal sistema di riconoscimento intelligente dell'unità, l'illuminazione sul PANNELLO DISPLAY lampeggiante mostra il tipo di ostacoli. SCHERMO 1.Si adatta alle dimensioni del corpo: tipo di pompa di raffreddamento e riscaldamento 830X230X830 o 830X310X830. Cicalino Cambio manuale Luce di marcia Luce temporizzata Nixie tubo Spia sbrinamento/ preriscaldamento spia luminosa Ricevitore di segnali a infrarossi 2.Si adatta alle dimensioni del corpo: 580X255X380 tipo di pompa di raffreddamento e riscaldamento. RICEVITORE DI SEGNALE INFRAROSSIILLUMINAZIONE ACCESAIndicatorefunzionamento Indicatore PRE-DEF Indicatore pompa Indicatore timer Indicatore del timer Indicatore di funzionamento Indicatore PRE-DEF Indicatore della pompaON all'ora preimpostata per l'accensione/spegnimento dell'unità ON quando l'unità è accesaON quando l'unità impedisce il flusso di aria fredda nella stanza. ON quando il livello dell'acqua è alto6

INSTALLAZIONE UNITÀ INTERNA

(Si prega di selezionare lo spazio per installare l'unità interna in base alla dimensione mostrata sopra, quindi installarla correttamente e disporre di spazio sufficiente per la manutenzione.) Selezionare la posizione di installazione considerando il collegamento delle tubazioni e del cablaggio dopo che l'unità interna è stata appesa. Quindi decidere la direzione di conduzione del cablaggio delle tubazioni. Assicurarsi di condurre i tubi del refrigerante, i tubi di scarico e i cavi di collegamento nella posizione di collegamento prima di appendere l'unità se è stata decisa l'apertura sul soffitto. Confermare le dimensioni dell'unità interna e dell'apertura del soffitto con il modello di carta di installazione allegato. (Si prega di fissare il modello di carta sotto il corpo con viti M5X16 (4). 9K/12K/18k (Dimensione del corpo: 580X255X580) IT7

LUOGHI DI INSTALLAZIONE

ATTENZIONE 1.La collocazione nei seguenti luoghi può causare il malfunzionamento della macchina. (Se inevitabile, consultare il rivenditore locale) a.Un luogo in cui vi è una perdita di gas infiammabile. b.C'è aria salata circostante (vicino alla costa). c.C'è gas caustico (il solfuro, per esempio) esistente nell'aria (vicino a una sorgente calda). d.Un luogo dove non può sopportare il peso della macchina. e.In cucina dove è pieno di gasolio f.Esiste una forte onda elettromagnetica. g.C'è un liquido acido o alcalino che evapora. h.Un luogo dove la circolazione dell'aria non è sufficiente. I.L'apparecchio non deve essere installato nella lavanderia 2.L'isolamento elettrico deve essere eseguito sul condizionatore d'aria e sull'edificio in conformità alle normative nazionali.8

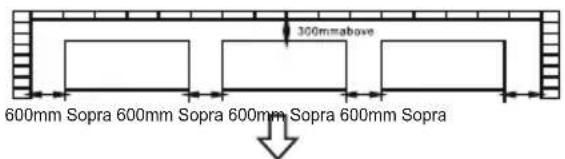

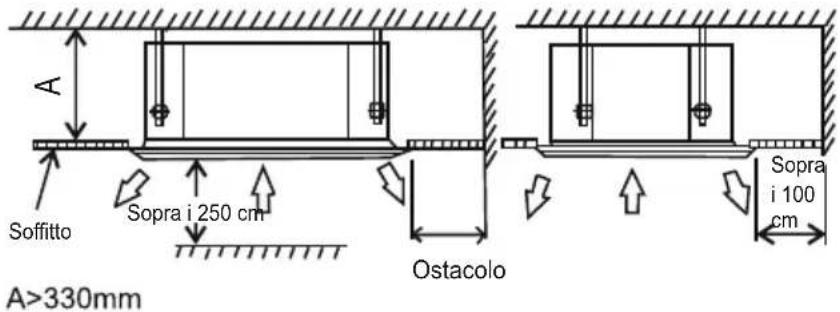

SPAZIO DI INSTALLAZIONE

SoffittoSopra i 250 cmSopra i 100 OstacoloMateriale da pareteSu(B)Lati(C)Materiale infiammabileMateriale ignifugo o altri materiali non infiammabili diversi dal metalloStruttura ignifugaSopra i 5 cmSopra i 100 cmSopra i 5 cm Sopra i 5 cmSopra i 100 cm

ALTEZZA TRA SOFFITTO E PAVIMENTO

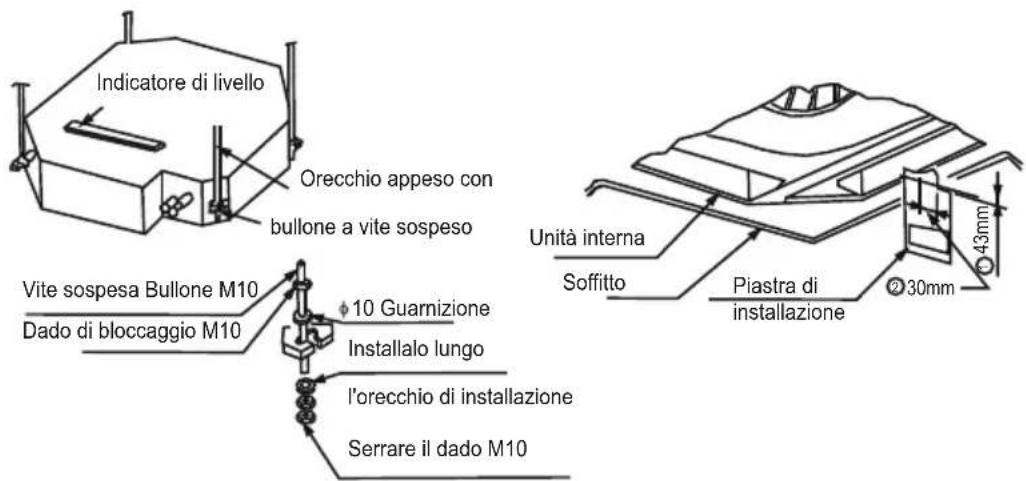

L'altezza di installazione tra soffitto e pavimento deve essere di 2,7 m~3,2 m. FORO A SOFFITTO E INSTALLAZIONE DEL GANCIO Lavori di preparazione sul soffitto Il metodo di installazione dovrebbe essere modificato in base alla diversa struttura costruttiva. Si prega di consultare il professionista per le informazioni dettagliate. Dopo aver aperto un foro, il soffitto deve essere orizzontale e resistente per evitare vibrazioni. Taglia le travi nel foro e rimuovile. Rinforzo delle travi tagliate e delle travi di fissaggio del solaio. Installazione del bullone a vite sospeso Deve essere utilizzato un bullone con spirale M10. L'interasse tra i bulloni è deciso dalla dimensione dell'unità. Utilizzare il seguente metodo per l'installazione: IT9

Nuovi mattoni di cemento Per mattoni in cemento finiti 90mm

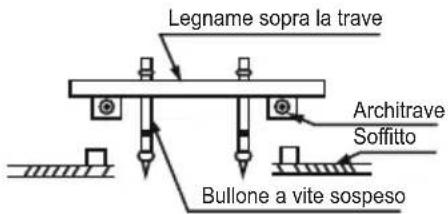

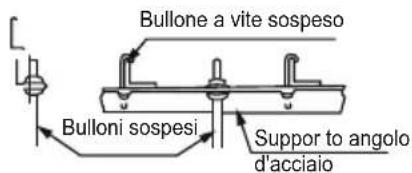

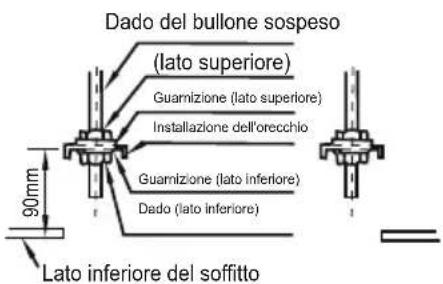

43mm Costruzione in legno Metti il l egno quadrato sopra la trave del tetto, quindi installa i bulloni delle viti sospese. Legname sopra la trave Architrave Soffitto Bullone a vite sospeso Installare il gancio di sospensione con il bullone espandibile nel cemento a una profondità di 45~50 mm per evitare che si allenti. Intarsio o incastonatura dei bulloni delle viti. (Inserimento della forma della lama) (Inserimento diapositiva) Barra d'acciaio Incasso vite bullone (Tubo sospeso e bullone a vite incorporato) Struttura in travi di copertura in acciaio Installare l'angolo di supporto in acciaio. Bullone a vite sospeso Bulloni sospesi Suppor to angolo d'acciaio A sbalzo sull'unità interna Regolare la guarnizione (lato inferiore) a 90 mm sopra il soffitto. Dado del bullone sospeso (lato superiore) Guarnizione (lato superiore) Installazione dell'orecchioGuarnizione (lato inferiore) Dado (lato inferiore) Lato inferiore del soffitto Installare il bullone di sospensione nella scanalatura a T dello strumento di sospensione. Sovrastare l'unità interna e assicurarsi che sia livellata utilizzando un indicatore di livello. Indicatore di livello Orecchio appeso con bullone a vite sospeso Vite sospesa Bullone M10 Dado di bloccaggio M10 10 Guarnizione Installalo lungo l'orecchio di installazione Serrare il dado M10 Unità interna Soffitto Piastra di installazione10 ATTENZIONE

INSTALLAZIONE DEL PANNELLOL'installazione del pannello deve essere eseguita dopo le tubazioni e il cablaggio. Assicurarsi che le dimensioni dell'unità interna e del foro di installazione del soffitto siano corrette prima dell'installazione. ATTENZIONEAssicurarsi di sigillare le parti di collegamento tra il pannello - il soffitto e il pannello - l'unità interna, altrimenti anche piccoli spazi possono causare perdite di vento/acqua o acqua di condensa.

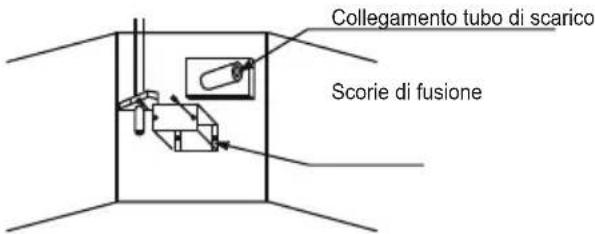

INSTALLAZIONE DEL TUBO DI DRENAGGIO

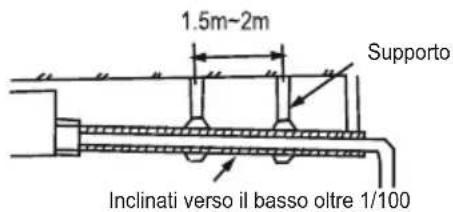

Assicurarsi di seguire il manuale di installazione durante l'installazione del drenaggio,il tubo di scarico deve avere l'isolamento termico per evitare la formazione di condensa. ATTENZIONE Il tubo di scarico dell'unità interna deve avere l'isolamento termico, altrimenti si condenserà la condensa, così come i collegamenti dell'unità interna.La pendenza del tubo di scarico verso il basso dovrebbe essere superiore a 2/100 e non deve essere attorcigliata e piegata. La lunghezza totale del tubo di scarico quando viene estratto trasversalmente non deve superare i 20 m, quando il tubo è troppo lungo, è necessario installare un supporto di sostegno ogni 1,5-2 m per evitare l'avvolgimento.Fare riferimento alle seguenti figure per l'installazione dei tubi.Non esercitare alcuna pressione sulla parte di collegamento del tubo di drenaggio.SupportoInclinati verso il basso oltre 1/100Il più lungo possibile circa (10 mm)Lean Downward VP30 oltre 1/100CurvaSu e giùPiega Materiale del tubo di drenaggio, materiale termoisolante Il materiale elencato dovrebbe essere utilizzato:Materiale del tubo di drenaggioMateriale di isolamento termicoTubo in cloruro di polivinile (diametro esterno 32mm)Piastra isolante in polietilene espanso (spessore 10 mm) IT11

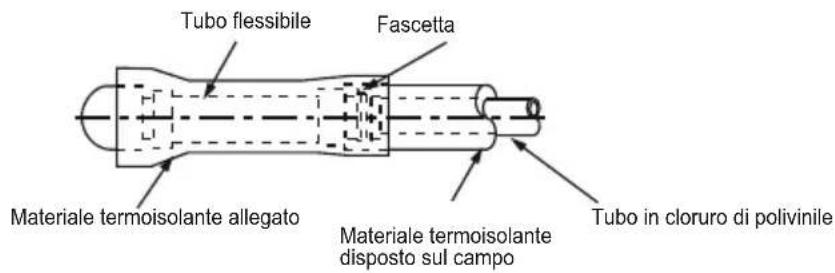

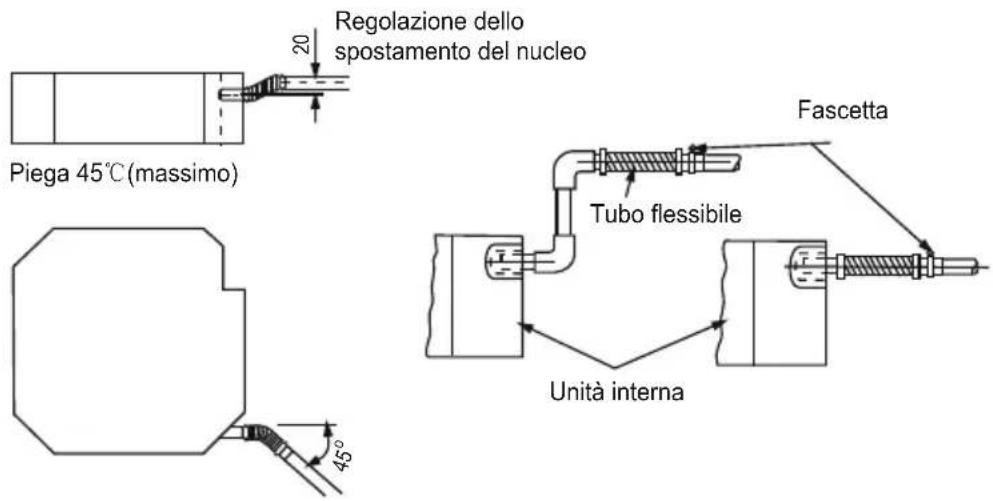

Tubo flessibile Misurare il diametro del tubo rigido utilizzando il metodo di taglio e regolare l'angolo di giunzione. Estrarre il tubo flessibile, non deformarlo eccessivamente rispetto a quanto illustrato di seguito. Assicurati di legarlo con la fascia allegata. Si prega di posizionare il tubo flessibile orizzontalmente. Regolazione dello spostamento del nucleo Piega 45℃(massimo) Fascetta Tubo flessibile Unità interna Procedura di connessione Collegare il tubo trasparente con il tubo in cloruro di polivinile. Utilizzare colla di cloruro di polivinile nella parte di collegamento del tubo di drenaggio, assicurarsi che non vi siano perdite d'acqua. Incollare la colla sui 40 mm anteriori del tubo in cloruro di polivinile, inserirla nel tubo trasparente. Sono necessari 10 minuti affinché la colla si asciughi. Non esercitare pressione sulla connessione durante il periodo di asciugatura. Isolamento termico Avvolgere accuratamente il tubo flessibile con il materiale isolante termico attaccato dall'inizio alla fine (fino alla parte interna) Tubo flessibileFascettaMateriale termoisolante allegatoMateriale termoisolante disposto sul campoTubo in cloruro di polivinile12

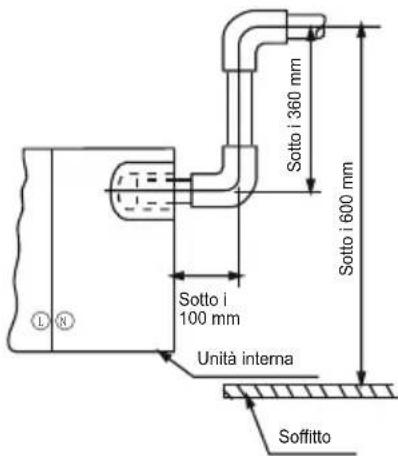

Drenaggio verso l'alto Per assicurarsi che il tubo di drenaggio non sia inclinato verso il basso, portarlo verso l'alto fino a un'altezza massima di 360 mm, quindi portarlo verso il basso. Sotto i 360 mmSotto i 600 mmSotto i 100 mmUnità internaSoffitto Prova di drenaggio Controllare se il tubo di scarico non è ostacolato prima del test. (1)Conservare l'acqua dalla materozza per controllare. (2)Conservare lentamente l'acqua da 600 cc con una pentola o un tubo dalla materozza, evitando di toccare il motore della pompa di scarico. (3)Dopo il lavoro di preparazione, scollegare l'interruttore del livello dell'acqua, alimentare 220-240 V CA all'interno della morsettiera e avviare immediatamente la pompa di scarico. (4)Dopo che la pompa di scarico ha funzionato per 2 minuti, reimpostare il perno del livello dell'acqua e il motore della pompa di scarico si fermerà dopo aver funzionato per 1 minuto. Collegamento tubo di scaricoScorie di fusione Test del suono del motore Il test di drenaggio viene eseguito durante il controllo del rumore di funzionamento del motore della pompa di scarico. Ripristinare la connessione dell'interruttore del livello dell'acqua nella posizione originale dopo il test di drenaggio . IT13

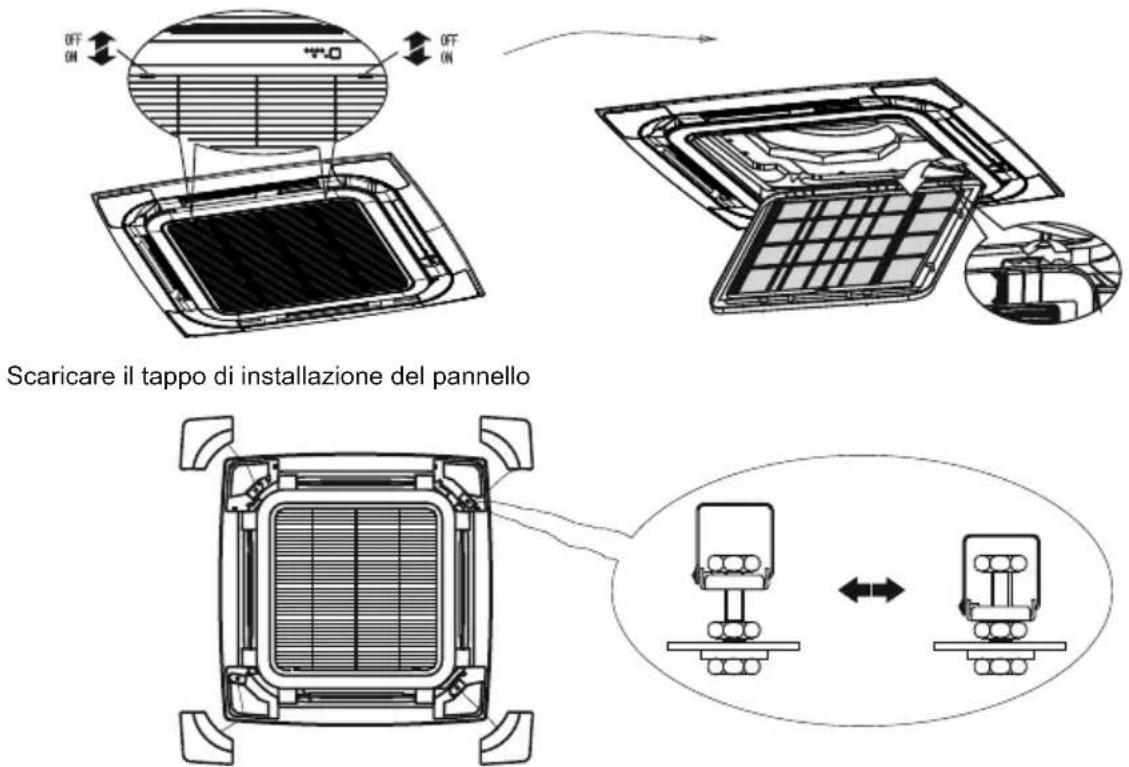

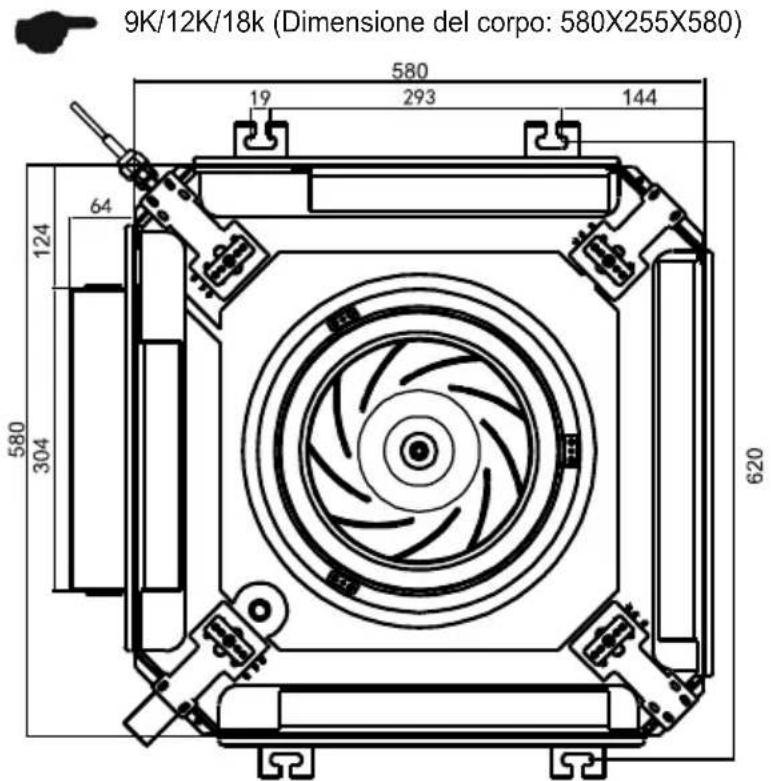

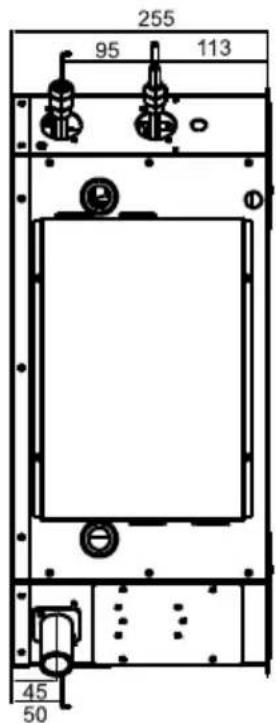

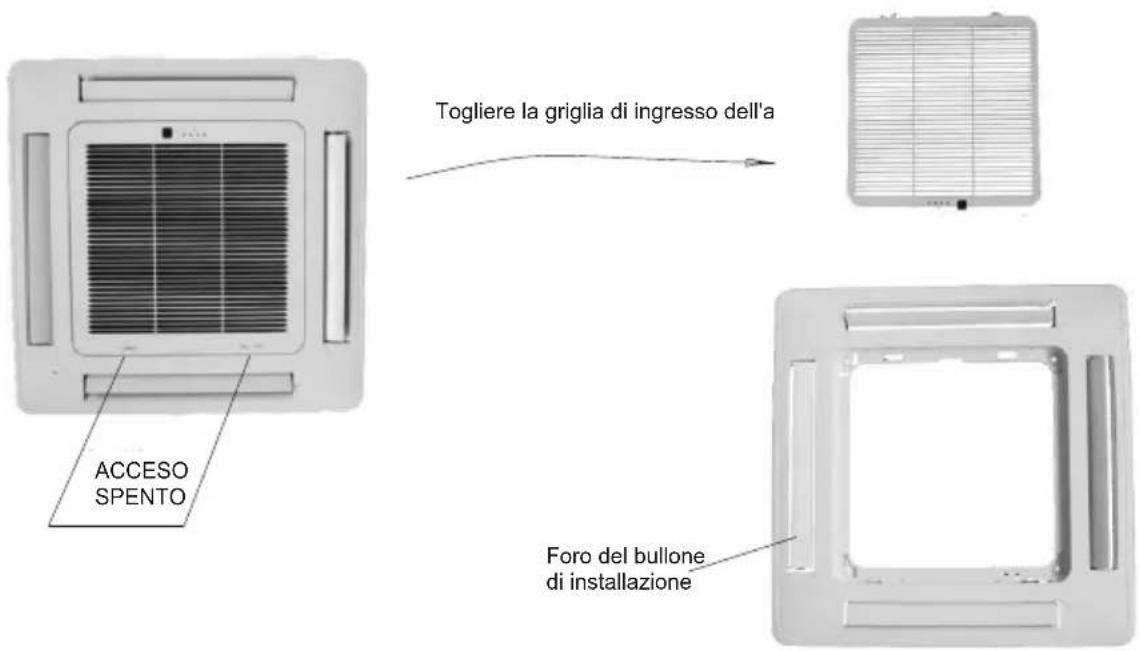

DIMENSIONE DEL CORPO: Griglia di scarico dell'aria Togliere la griglia di ingresso dell'aria Scaricare il tappo di installazione del pannello

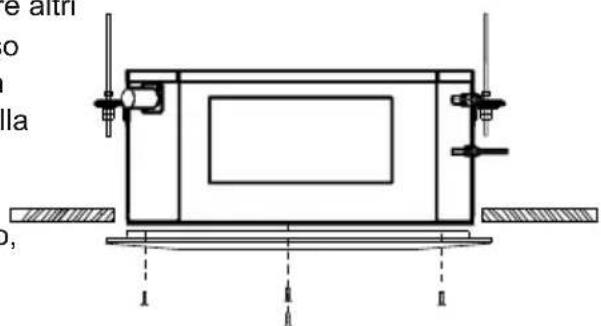

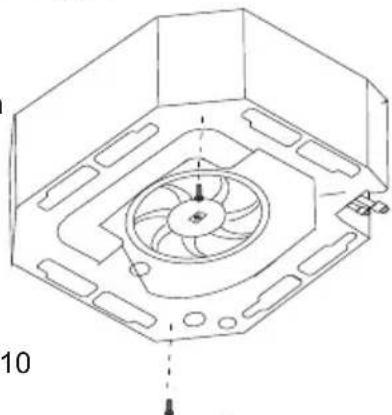

INSTALLAZIONE DEL PANNELLO

1.Si prega di avvitare la guarnizione M10 e il bullone M6 * 20 all'angolo dell'unità interna, prima di avvitarli, avvitare altri due bulloni aggiuntivi che individuano il bullone rosso mostrato come figura e avvisoche la direzione della freccia rossa sulla scatola elettrica sia allineata a quella sul pannello. 2.Si prega di collegare il filo del motore passo-passo, il filo del tabellone alla scatola elettrica secondo allo SCHEMA ELETTRICO sulla scatola elettrica. 3.Quindi avvitare gli altri due bulloni M6*20 con guarnizione M10 attraverso il foro del pannello nell'unità esterna 4.Regolare la posizione e la direzione del pannello per allineare la feritoia del pannello con l'uscita dell'esterno, avvitare tutti i bulloni fissati rendere il pannello e l'unità esterna premuti insieme. 5.Restituire la griglia di ingresso dell'aria e il pannello all'unità esterna.14

Griglia di scarico dell'aria Togliere la griglia di ingresso dell'a

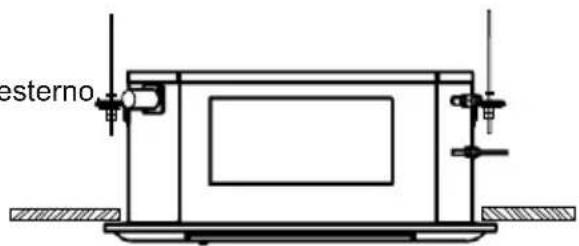

INSTALLAZIONE DEL PANNELLO

1.Si prega di avvitare la guarnizione M10 e il bullone M6*20 all'angolo dell'unità interna, prima di avvitarli, avvitare altri due bulloni aggiuntivi che individuano il bullone rosso mostrato come figura e notare che la direzione della freccia rossa sulla scatola elettrica è allineata a quella sul pannello. 2.Si prega di collegare il filo del motore passo-passo, il filo del tabellone alla scatola elettrica secondo lo SCHEMA ELETTRICO sul scatola elettrica. 3.Quindi avvitare gli altri due bulloni M6*20 con guarnizione M10 attraverso il foro del pannello nell'unità esterna. 4.Regolare la posizione e la direzione del pannello per allineare la feritoia del pannello con l'uscita dell'esterno, avvitare tutti i bulloni fissati rendere il pannello e l'unità esterna premuti insieme. 5.Restituire la griglia di ingresso dell'aria e il pannello all'unità esterna. Foro del bullone di installazioneACCESO SPENTO IT15

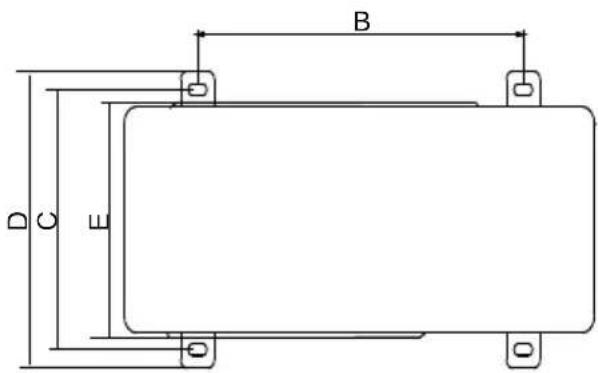

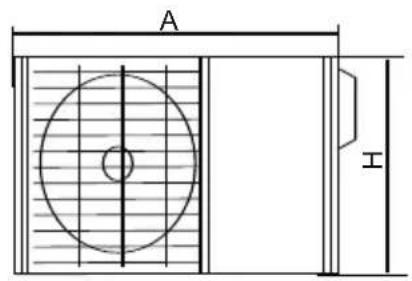

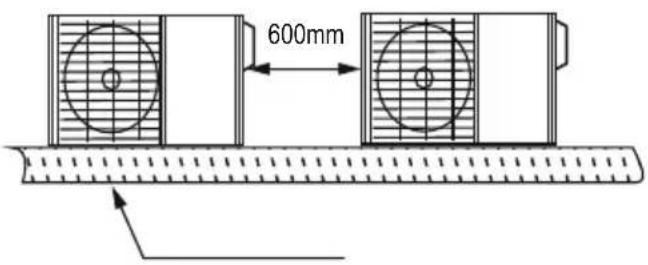

21K 28K Figura delle dimensioni del corpo Unità esterna di tipo split MODALITÀ16 600mm

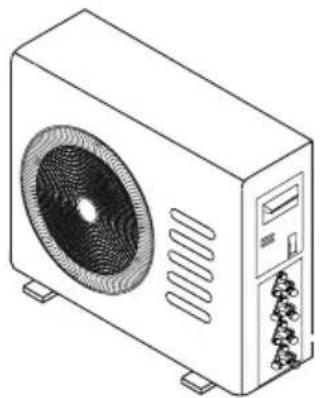

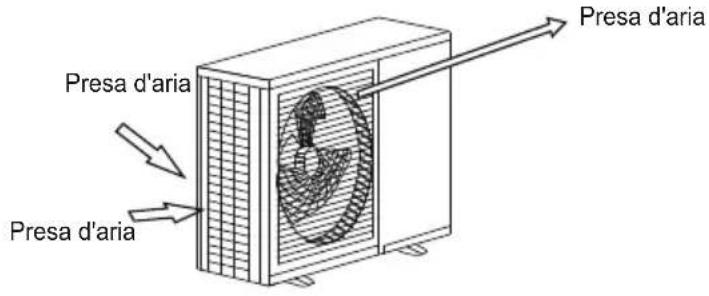

INSTALLAZIONE UNITÀ ESTERNA

Spostare l'unità esterna all'interno1.Si prega di utilizzare 4 pezzi di filo di acciaio da 6 mm per appendere l'unità esterna e spostarla.2.Per evitare che l'unità esterna sia fuori forma, aggiungere i deflettori sulla superficie dell'unità esterna dove la fune d'acciaio potrebbe toccarsi.3.dopo lo spostamento, rimuovere il legno del vassoio sul fondo.Deflector de barra de aceroSPAZIO DI INSTALLAZIONE1.Dopo aver lasciato lo spazio per le riparazioni come illustrato di seguito, installare l'unità esterna con l'apparecchiatura di alimentazione installata a lato dell'unità esterna. Fare riferimento al MANUALE DI INSTALLAZIONE DELL'ALIMENTAZIONE ELETTRICA per il metodo di installazione.2.Si prega di assicurarsi dello spazio necessario per l'installazione e la riparazione.Presa d'ariaPresa d'aria600mm Sopra 600mm Sopra 600mm Sopra 600mm Sopra Uscita dell'aria dell'unità esterna Panoramica dell'unità esterna Nessuna ostruzione dall'uscita dell'aria dell'unità esterna Tra le unità esterne deve essere lasciato uno spazio di almeno 600 mm come indicato nel disegno. Presa d'aria ITIT

INSTALLAZIONE Precauzioni prima dell'installazione Si prega di confermare che il personale addetto all'installazione è qualificato per il relativo servizio di installazione. Se il condizionatore d'aria fosse installato da persone senza particolari competenze, il normale funzionamento non sarebbe garantito, anche la sicurezza personale e della proprietà ne risentirebbe. Linee guida per l'utente Il luogo di installazione dell'utente deve essere fornito di alimentazione regolare conforme a quanto indicato sulla targhetta del condizionatore d'aria e la sua tensione deve essere compresa tra il 90% e il 110% del valore della tensione nominale. Il circuito di alimentazione deve essere dotato di un dispositivo di protezione, come un dispositivo di protezione contro le perdite di elettricità o un interruttore dell'aria, che deve possedere una capacità superiore a 1,5 volte il valore massimo di corrente del condizionatore d'aria. Non mancare mai di adottare un circuito personale e una presa con messa a terra efficace compatibile con la spina collegata del condizionatore d'aria. La spina allegata è dotata di pin di messa a terra e non deve essere modificata come desiderato. Si prega di adottare il fusibile o l'interruttore prescritto nelle istruzioni di installazione Solo un elettricista qualificato è autorizzato a eseguire le attività di cablaggio rigorosamente secondo i requisiti di sicurezza elettrica. Garantire una buona messa a terra del condizionatore d'aria, in altre parole, l'interruttore di alimentazione principale del condizionatore d'aria deve essere Precauzioni Il condizionatore d'aria deve essere installato in modo sicuro; in caso contrario, una cattiva installazione può causare rumori anomali e vibrazioni. L'unità esterna deve essere installata in un punto che garantisca che i rumori di uscita dell'aria e lo scarico caldo non violino i vicini. Installazione del corpo dell'unità Si prega di confermare la dimensione dell'unità interna in base all'immagine sottostante. Deve essere installata la spirale M10. (4 set) Fare riferimento a quanto segue per l'interasse tra i bulloni Viene utilizzata la spirale M10 si prega di consultare un professionista per la disposizione specifica del soffitto. 1.Smontare la scala del soffitto. per favore mantieni il soffitto al suo livello. Rafforzare il raggio per evitare vibrazioni. 2.Rompere la trave del soffitto 3.Rafforzare il punto di rottura del soffitto e rinforzare la trave del soffitto. Dopo aver terminato la sospensione del corpo principale, la disposizione del tubo e della linea verrà eseguita nel soffitto. La direzione del tubo viene determinata dopo aver scelto il luogo di installazione. Se il soffitto è esistito, si prega di disporre il tubo del refrigerante, il tubo di drenaggio, la linea di collegamento interna ed esterna. Installazione del bullone a vite sospeso

17INSTALLAZIONE TUBO REFRIGERANTE

Dimensione del tubo e modalità di installazione Dimensione del tubo esterno e modalità di installazione (in sequenza della capacità di raffreddamento) Materiale del tubo Tubo di rame per condizionatore d'aria Dimensioni (mm) Lato liquido Lato gas

6.35 (1/4 di pollice)9.52 (3/8 di pollice)

6.35 (1/4 di pollice)12.7 (1/2 pollice)Tubo convenzionale, capacità di raffreddamento 14000~30000 Btu/hValore consentito

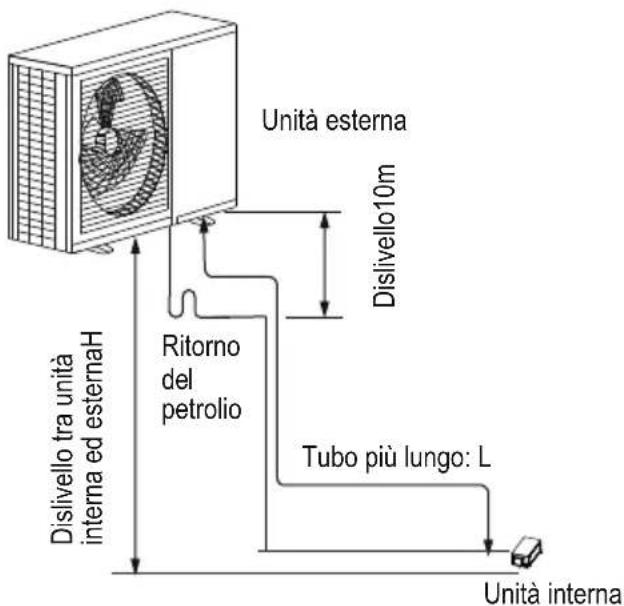

Tubo più lungo (L) Dislivello massimoCDislivello tra unità interna ed esternaFare riferimento al collegamento del tubo del refrigerante per I dettagli.Diminuzione consentita di lunghezza e altezza Unità esterna Ritorno del petrolio Tubo più lungo: L Unità interna Dislivello tra unità interna ed esternaH Dislivello10m Rimuovere oggetti e acqua Utilizzare azoto ad alta pressione per pulire il tubo invece del refrigerante esterno. Prima di installare il tubo del refrigerante, pulire il tubo in caso di corpi estranei. Carica aggiuntiva di refrigerante Il costo aggiuntivo si basa sul diametro e sulla lunghezza del tipo di liquido di uscita/ingresso. Questo AC è stato caricato con quello per tubi da 5 m, quelli oltre i 5 m dovrebbero essere ricaricati come segue. Modello Tubo di carica standard Costi aggiuntivi Modello

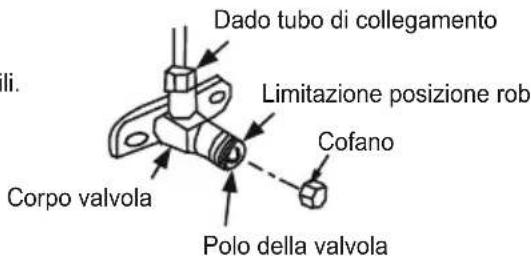

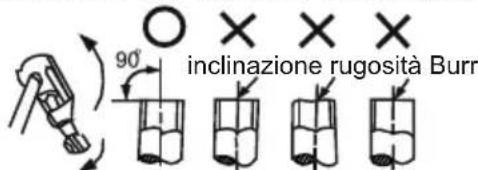

SVASATA Tagliare il tubo del refrigerante con un tagliatubi. Svasatura dopo aver inserito il tubo nel dado di connessione. inclinazione rugosità Burr Bagliore Tubo Fuori Diametro MASSIMO Dispositivo di giunzione Mirare al tubo di collegamento fissare il dado del tubo di collegamento, quindi serrare] come da schema seguente con la chiave Avviso In base alle condizioni di installazione, una torcia con chiave troppo grande distruggerà il dado. (Unità N.cm) Fuori diametro Rafforzare per fissare la torcia 1420~1720N cm( 144 - 176 kg )33270~3990N cm(333 - 407 kg forza cm)4950~6030N·cm( 504 ~ 616 kg de fuerza cm )6180~7540N·cm(630~770kgf.cm)9720~11860N·cm(990~1210kgf.cm)Elemento di funzionamento della valvola di arresto Dado tubo di collegamento Limitazione posizione rob Cofano Corpo valvola Polo della valvola Quando si utilizza la pompa del vuoto, ogni musa della valvola a bassa pressione deve essere manipolata come segue Fare riferimento al manuale operativo per l'utilizzo della valvola collettore. 1.Collegare il tubo ricaricato alla giunzione della valvola di pressione inferiore (la valvola di bassa/alta pressione deve essere serrata). 2.Collegare la giunzione del tubo flessibile caricato con la pompa del vuoto. 3.Aprire completamente il manipolatore a bassa pressione del collettore. 4.Avviare l'aspirazione con la pompa del vuoto. Quando inizia la messa sottovuoto, allentare il dado della bassa pressione valvola un po'. Verificare che l'aria entri (il rumore della pompa del vuoto cambia, l'indicazione multiuso del misuratore cambia da negativo a zero), quindi serrare il dado del tubo di collegamento. 5.Al termine della messa sottovuoto, serrare completamente la valvola a bassa pressione della valvola del collettore e arrestare la pompa del vuoto. Quando la messa sottovuoto viene eseguita per più di 15 minuti, si prega di confermare se l'indicatore per tutti gli usi indica - 1.0X10 Pa -76 cm Hg 6.Aprire completamente la valvola di alta/bassa pressione. 7.Smontare il tubo ricaricato dallo spazio di carico della valvola di bassa pressione. 8.Serrare il coperchio della valvola di bassa pressione. Valvola collettore Indicatore multifunzione manometro Amalgama da 76 c - loehle Tubo di scarico Valvola di bassa pressione Valvola di alta pressione Ciao Hihandle Tubo di scarico Pompa del vuoto Ministero Aprire l'asta della valvola fino all'asta di posizione. Non cercare di aprire più grande. Fissare il cofano con una chiave inglese o strumenti simili. Fissare il coperchio dell'asta della valvola. Lato liquido( 3/8″, 1/2″): 1180N.cm(120kgfc.m) lato gas( 5/8″, 3/4″): 1180N.cm(120kgfc.m)

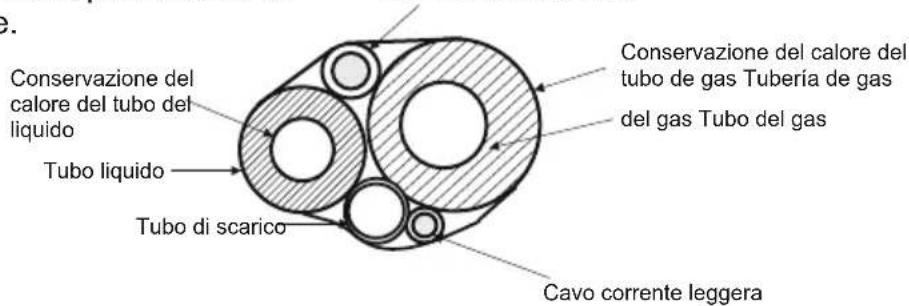

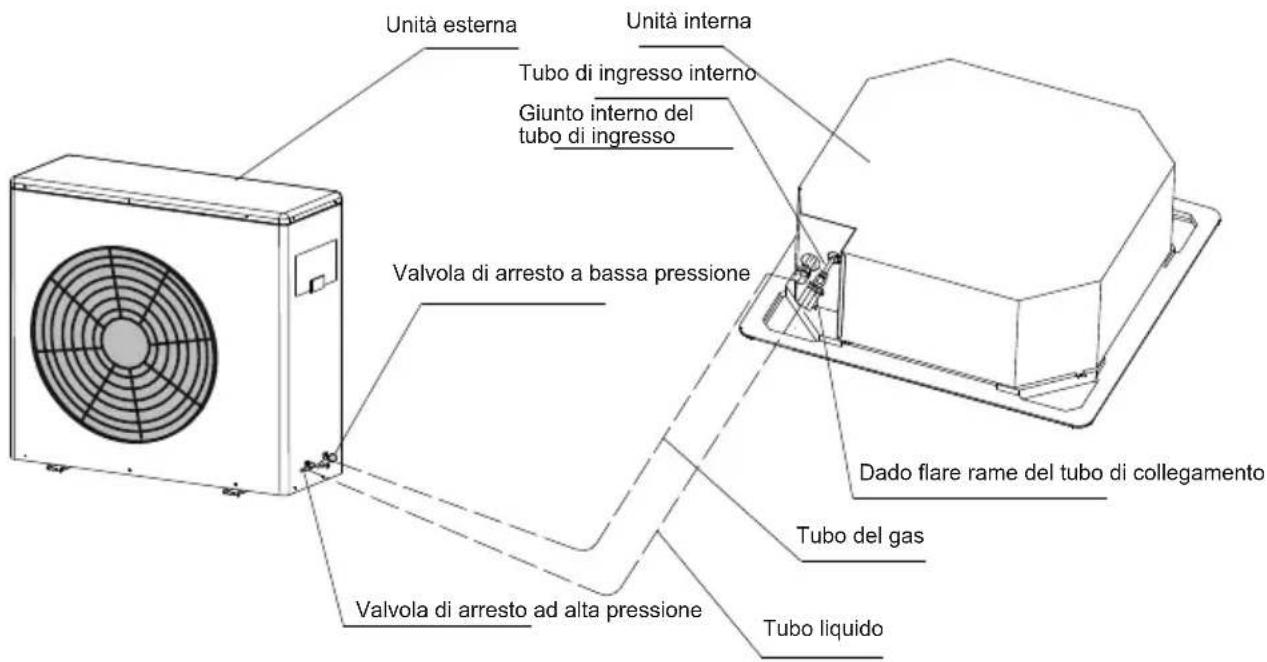

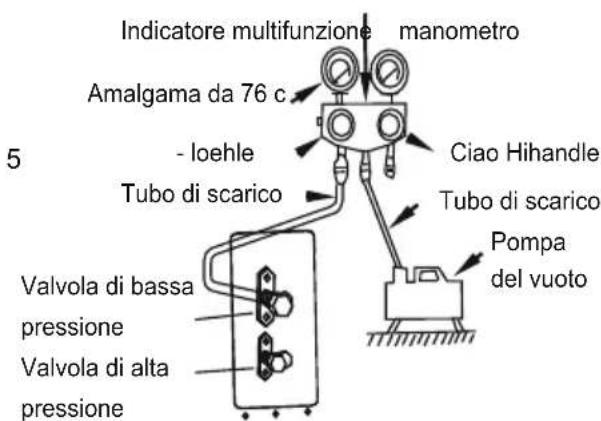

19La figura seguente mostra solo la relazione di assemblaggio dell'unità interna, dell'unità esterna e dei tubi del refrigerante. Si prega di fare riferimento alle figure seguenti per l'installazione. NOTA Il sottogruppo dell'acceleratore è stato installato nell'unità esterna. Utilizzare due chiavi per collegare il tubo con tubi interni/esterni per evitare la rottura del tubo di rame. Si prega di prestare attenzione all'orientamento della connessione durante la connessione. Utilizzare una pompa a vuoto per aspirare dalla bocca di aggiunta del refrigerante lato gas dell'unità esterna. L'aria e l'umidità che rimangono all'interno del sistema di refrigerazione possono avere i seguenti effetti negativi: Aumento della pressione all'interno del sistema di refrigerazione; Diminuzione dell'effetto di raffreddamento (o *riscaldamento); Umidità congelata e blocco del sistema di refrigerazione; Ruggine di alcune parti del sistema Non utilizzare il refrigerante dell unità esterna per fare il vuoto. (Un certo volume di refrigerante è stato aggiunto all'unità esterna in fabbrica.) Dopo aver collegato l'unità interna ed esterna, è necessario scaricare completamente l'aria all'interno delle tubazioni come segue: Unità esterna Unità interna Tubo di ingresso interno Giunto interno del tubo di ingresso Valvola di arresto a bassa pressione Dado flare rame del tubo di collegamento Tubo del gas Tubo liquido Valvola di arresto ad alta pressione

IT! CABLAGGIO ELETTRICO AVVERTIMENTO È necessario utilizzare i cavi di alimentazione specificati. Non esercitare alcuna pressione sui terminali utilizzati per il collegamento. Un collegamento errato può causare incendi. La messa a terra deve essere eseguita correttamente. Il cavo di messa a terra deve essere lontano da tubi del gas, tubi dell'acqua, telefono, parafulmini o altri cavi di messa a terra. Una messa a terra non corretta può causare scosse elettriche. Il cablaggio elettrico deve essere eseguito da professionisti. Utilizzare un circuito separato secondo le normative nazionali. La temperatura del circuito refrigerante sarà elevata, tenere l'interconnessione lontana dal tubo di rame. Se la capacità del cablaggio non è sufficiente, potrebbero verificarsi scosse elettriche o incendi. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da una persona similmente qualificata per evitare pericoli Un sezionatore onnipolare con una separazione dei contatti di almeno 3 mm in tutti i poli deve essere collegato in un cablaggio fisso ATTENZIONE ATTENZIONE Assicurarsi di installare l'interruttore di protezione dalle perdite di corrente. Oppure potrebbero verificarsi scosse elettriche. l'apparecchio deve essere posizionato in modo che la spina sia accessibile l'apparecchio deve essere installato in conformità con le normative nazionali in materia di cablaggio Il cavo di alimentazione deve essere selezionato in base alle normative nazionali. Il cavo di alimentazione dell'unità esterna deve essere selezionato e collegato in base al manuale di installazione dell'unità esterna. Il cablaggio deve essere lontano da componenti ad alta temperatura, altrimenti lo strato isolante dei fili potrebbe fondersi. Utilizzare la fascetta per fissare i cavi e la morsettiera dopo il collegamento. Il cavo di controllo deve essere avvolto insieme a tubi del refrigerante isolati termicamente. Collegare l'unità interna all'alimentazione solo dopo che il refrigerante è stato aspirato. Non collegare il cavo di alimentazione all'estremità del collegamento del cavo del segnale. Cablaggio del pannello Schema della morsettiera Collegare la morsettiera del motore oscillante in base allo schema elettrico dell'unità interna a cassetta. Fare riferimento al cablaggio dell'unità interna a cassetta per il cablaggio.

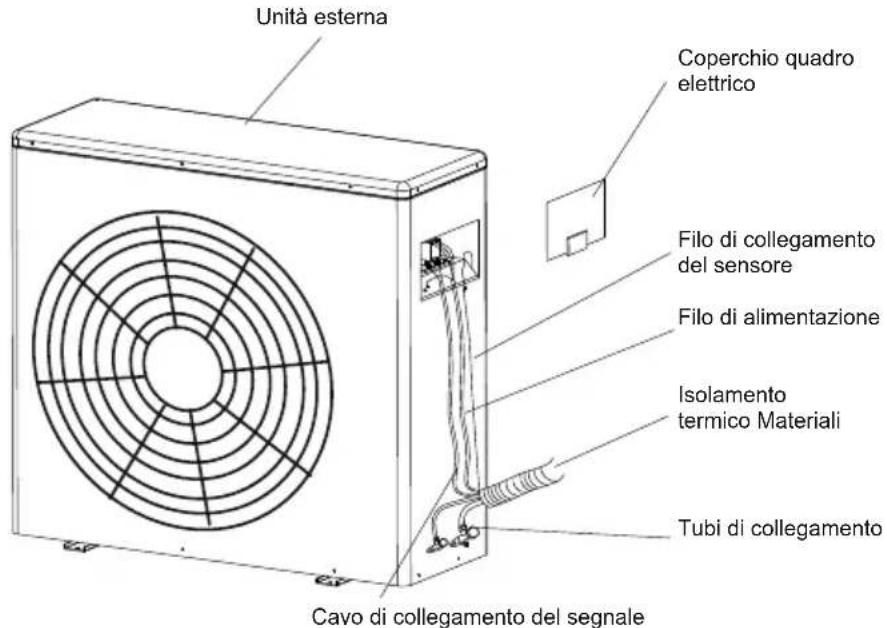

21Fasi di collegamento del cablaggio esterno 1.Rimuovere la griglia della presa d'aria e il coperchio della scatola elettrica dell'unità interna. 2.Rimuovere lo sportello di accesso dell'unità esterna. 3.Collegare il cavo di collegamento dell'alimentazione, il cavo di collegamento del controllo e il cavo di collegamento dello sbrinamento tra l'unità interna e quella esterna. (Il cavo di collegamento per lo sbrinamento non è applicabile per i modelli a pompa di calore. ) Fare riferimento alle pagine seguenti per i dettagli. 4.Assicurarsi che i cavi siano ben fissati con un ancoraggio efficace dopo il collegamento. 5.I lavori di messa a terra devono essere eseguiti per le unità interne ed esterne. 6.Reinstallare i componenti rimossi nell'unità. Unità esternaCoperchio quadro elettricoFilo di collegamento del sensoreFilo di alimentazioneIsolamento termico MaterialiTubi di collegamentoCavo di collegamento del segnale 2.Trattamento vincolante Una volta che i cavi di collegamento sono stati collegati correttamente, unire il tubo di collegamento, il cavo di collegamento e il tubo di scarico mediante nastro adesivo Dopo il trattamento di legame, la sezione trasversale è mostrata nella figura seguente: Avviso: il tubo di scarico non deve essere appiattito durante il trattamento legante. L'uscita del tubo di scarico dovrebbe essere condotto in un luogo che può evitare di intaccare l'ambiente. Conservazione del calore del tubo del liquidoTubo liquidoTubo di scaricoCavo per correnti pesantiConservazione del calore del tubo de gas Tubería de gasCavo corrente leggera Se si verificano le seguenti situazioni, interrompere l'alimentazione elettrica prima di contattare il rivenditore per aprire o chiudere in modo errato il fusibile o il protettore di dispersione elettrica si rompono più volte. Oggetti o acqua nell'aria condizionata del gas Tubo del gas

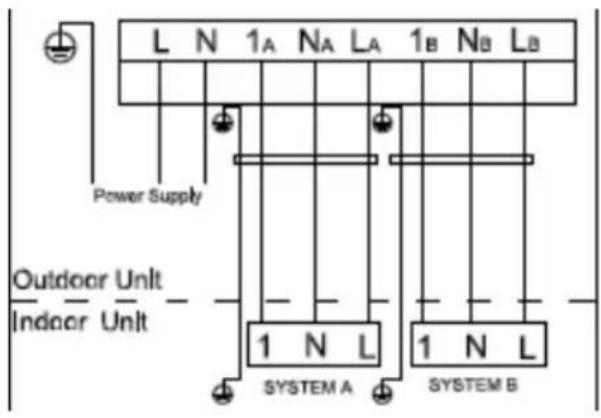

IT3.Schemi elettrici esterni PROVA Prima del test a.Controllare se le tubazioni, lo scarico e il cablaggio esterno sono stati completati correttamente. b.Verificare se l'alimentazione è conforme ai requisiti; se c'è una perdita di refrigerante; se tutti i fili e i cavi sono collegati correttamente e ben fissati Test di funzionalita a.Dopo il controllo, dare tensione all'apparecchio e premere i pulsanti sul pannello di controllo per vedere se i pulsanti funzionano; b.Se lo schermo LCD viene visualizzato normalmente. Appunti 1.Si prega di leggere attentamente le presenti istruzioni per l'uso e l'installazione. 2.Non far entrare aria o uscire refrigerante durante l'installazione o la reinstallazione dell'apparecchio. 3.Testare il condizionatore d'aria dopo aver terminato l'installazione e conservare il registro. 4.Il tipo di fusibile per il controller dell'unità interna è 50T, la specifica nominale è T 10 A, 270V. Il fusibile per l'intera unità non è fornito dal produttore, quindi l'installatore deve utilizzare un fusibile adatto o un altro dispositivo di protezione da sovracorrente per il circuito di alimentazione in base alla potenza massima richiesta. 5.Il condizionatore d'aria funziona in sicurezza quando la pressione statica ambiente è compresa tra 0,8 e 1,05 di pressione atmosferica standard.

Controlli prima del funzionamento Verificare che il cablaggio non sia interrotto o scollegato. Verificare che il filtro dell'aria sia installato. (Alcuni condizionatori d'aria non dispongono di filtri dell'aria) Verificare che l'uscita o l'ingresso dell'aria dell'unità esterna non sia ostruita. Prima di pulire il condizionatore d'aria, assicurarsi di scollegare la spina di alimentazione. ATTENZIONE Pulire il filtro dell'aria Il filtro dell'aria può impedire l'ingresso di polvere o altro particolato. In caso di blocco del filtro, l'efficienza operativa del condizionatore d'aria potrebbe diminuire notevolmente. Pertanto, il filtro deve essere pulito una volta ogni due settimane durante un uso prolungato. Se il condizionatore d'aria è posizionato in un luogo polveroso, la frequenza di pulizia del filtro dell'aria deve essere aumentata. Se la polvere accumulata è troppo pesante per essere pulita, sostituire il filtro con uno nuovo (il filtro dell'aria sostituibile è un accessorio opzionale). Tipo di cassetta 1.Aprire la griglia di aerazione Spingere gli interruttori della griglia verso il centro contemporaneamente come indicato nel disegno A. Quindi abbassare la griglia di ingresso dell'aria. Attenzione: I cavi della scatola di controllo, originariamente collegati alle terminazioni elettriche del corpo principale, devono essere staccati prima di procedere come indicato di seguito. 2.Estrarre la griglia di ingresso dell'aria (insieme al filtro dell'aria mostrato nel disegno B) Abbassare la griglia di ingresso dell'aria a 45 e sollevarla per estrarla. 3.Smontare il filtro dell'aria 4.Pulire il filtro dell'aria (è possibile utilizzare un aspirapolvere o acqua pura per pulire il filtro dell'aria. Se l'accumulo di polvere è troppo pesante, utilizzare una spazzola morbida e un detergente delicato per pulirlo e asciugarlo in un luogo fresco

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA

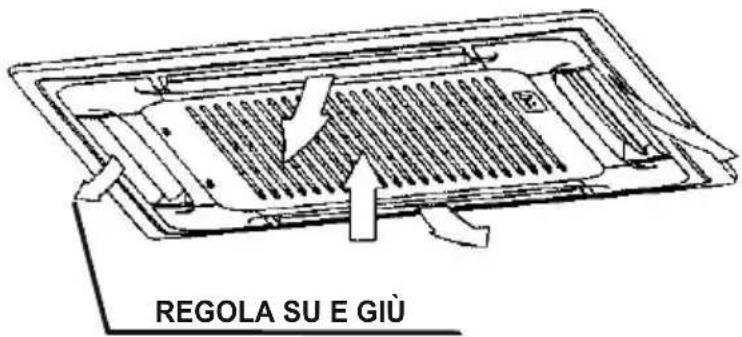

Tipo di cassetta Mentre l'unità è in funzione, è possibile regolare l'aletta del flusso d'aria per modificare la direzione del flusso e uniformare uniformemente la temperatura ambiente. Così puoi godertelo più comodamente. 1.Impostare la direzione del flusso d'aria desiderata. Premere il pulsante OSCILLAZIONE per regolare l'aletta nella posizione desiderata e premere nuovamente questo pulsante per mantenere l'aletta in questa posizione. 2.Regola automaticamente la direzione del flusso d'aria. Premere il pulsante SWING, la feritoia oscillerà automaticamente.. Mentre questa funzione è impostata, la ventola oscillante dell'unità interna è in funzione; in caso contrario, la ventola oscillante non funziona. La scala dell'oscillazione di ogni lato è 30. Il pulsante SWING sarà disabilitato.

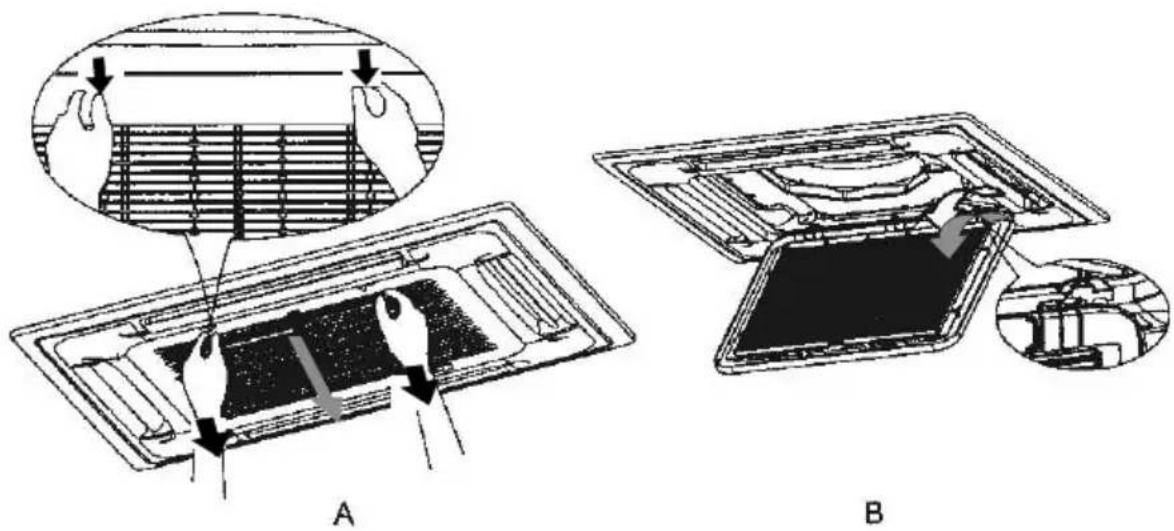

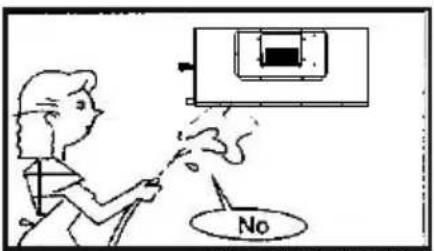

MANUTENZIONE AVVERTIMENTO Prima di pulire il condizionatore d'aria, assicurarsi di scollegare la spina di alimentazione. Pulizia dell'unità interna e del telecomando TTENZIONE Utilizzare un panno asciutto per pulire l'unità interna e il telecomando. Se l'unità interna è molto sporca, è possibile utilizzare un panno inumidito con acqua fredda. Non usare mai un panno umido sul telecomando. Non utilizzare uno spolverino trattato chimicamente per pulire o lasciare tale materiale sull'unità a lungo, poiché potrebbe danneggiare o sbiadire la superficie dell'unità. Non utilizzare benzina, diluente, polvere lucidante o solventi simili per la pulizia. Questi possono causare la rottura o la deformazione della superficie in plastica. Se non si prevede di utilizzare l'unità per almeno 1 mese. (1)Azionare la ventola per circa mezza giornata per asciugare l'interno dell'unità. (2)Arrestare il condizionatore d'aria e scollegare l'alimentazione. (3)Rimuovere le batterie dal telecomando. 25!

ATTENZIONE Non tentare di installare questa unità da soli. Questa unità richiede l'installazione da parte di persone qualificate. PERICOLO Non tentare di riparare l'unità da soli. Questa unità non ha componenti riparabili dall'utente. L'apertura o la rimozione del coperchio vi esporrà a tensioni pericolose. Lo spegnimento dell'alimentazione non previene potenziali scosse elettriche. PERICOLO Non mettere mai le mani o oggetti nell'uscita dell'aria delle unità interne o esterne. Queste unità sono installate con un ventilatore che funziona ad alta velocità. Toccare la ventola in movimento causerà gravi lesioni. PERICOLO Per evitare il rischio di gravi scosse elettriche. Non spruzzare o versare acqua o liquidi sull'unità. AVVERTIMENTO Ventilare regolarmente la stanza mentre il condizionatore d'aria è in uso, soprattutto se in questa stanza è in uso anche un apparecchio a gas. Il mancato rispetto di queste indicazioni può causare una perdita di ossigeno nella stanza. AVVERTIMENTO Per evitare scosse elettriche, spegnere l'alimentazione o scollegare la spina di alimentazione prima di iniziare qualsiasi operazione di pulizia o altra manutenzione ordinaria. AVVERTIMENTO Non utilizzare detergenti liquidi o aerosol, utilizzare un panno morbido e asciutto per pulire l'unità. Per evitare scosse elettriche, non tentare mai di pulire le unità spruzzando acqua. ATTENZIONE Non utilizzare detergenti per scarichi domestici caustici nell'unità. I d etergenti per scarichi possono distruggere rapidamente i componenti dell'unità (bacinella di scarico e serpentina dello scambiatore di calore, ecc.). NOTA Per prestazioni adeguate, utilizzare l'unità negli intervalli di temperatura e umidità indicati in questo manuale dell'utente. Se l'unità viene utilizzata al di fuori di queste condizioni, potrebbe causare malfunzionamenti dell'unità o gocciolamento di rugiada dall'unità.

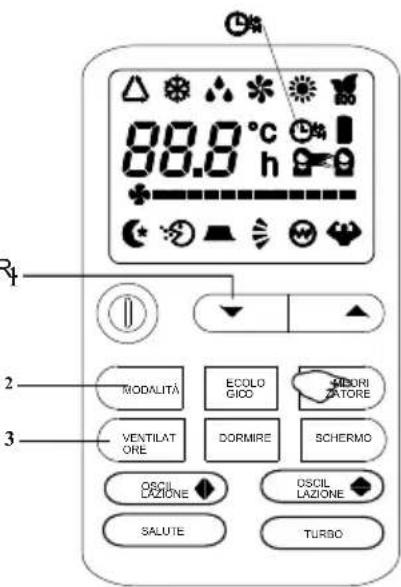

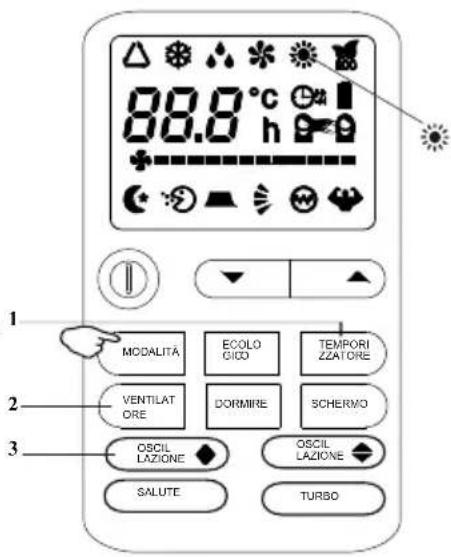

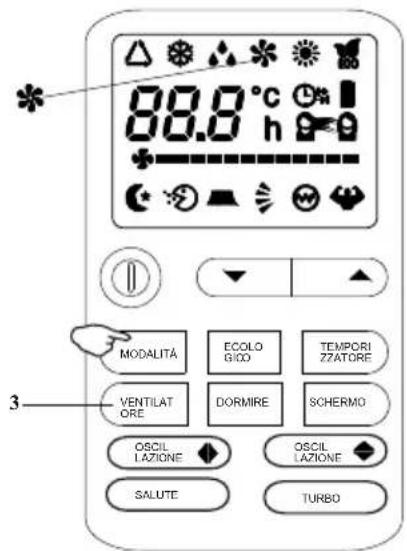

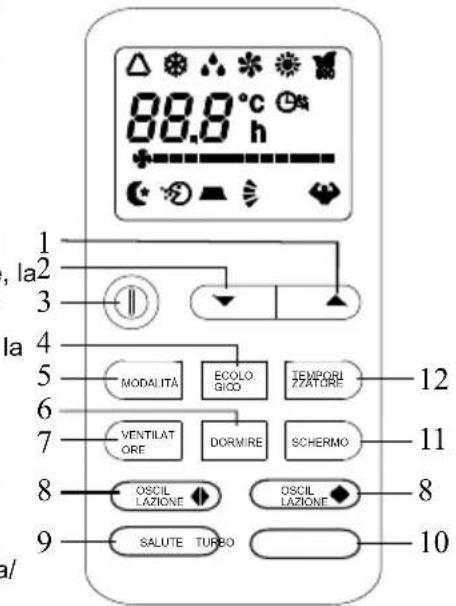

TELECOMANDO No- Pulsante Funzione

Aumentare la temperatura o il tempo di 1 unitàDiminuire la temperatura o il tempo di 1 unitàPer accendere e spegnere il condizionatore.In modalità raffreddamento, premere questo pulsante, la temperatura aumenterà di 2 in base alla temperatura impostataIn modalità riscaldamento, premere questo pulsante, la temperatura diminuirà di 2 in base alla temperatura impostataPer selezionare la modalità di funzionamentoPer attivare la funzione “SLEEP”Per selezionare la velocità della ventola di auto/bassa/media/altaPer attivare o disattivare il movimento dei DEFLETTORI.Per attivare/disattivare la funzione HEALTHY. È un pulsante che controlla lo ionizzatore o il generatore di plasma solo per il tipo di inverter.In modalità raffreddamento, premere questo pulsante, l'unità fornirà la temperatura massima di raffreddamento con 16In modalità riscaldamento, premere questo pulsante, l'unità fornirà la temperatura massima di riscaldamento con 31Per accendere/spegnere il display LED (se presente)Per impostare l'accensione/spegnimento automatico DISPLAY del telecomando Significato dei simboli sul display a cristalli liquidi L'aspetto e alcune funzioni del telecomando possono variare a seconda del modello.La forma e la posizione dei pulsanti e degli indicatori può variare a seconda del modello, ma la loro funzione sì lo stesso.L'unità conferma la corretta ricezione di ogni pulsante premuto con un segnale acustico. No. Simboli Significato Indicatore della modalità FEELIndicatore RAFFREDDAMENTOSpia DEUMIDIFICAZIONEIndicatore FUNZIONAMENTO SOLO VENTOLAIndicatore RISCALDAMENTOIndicatore TIMER SPENTOIndicatore TIMER ACCESOIndicatore VENTOLA AUTOMATICAIndicatore VELOCITÀ VENTOLA BASSA (TEMPERATU RA SU)(DN TEMP)ACCESO SPENTOECOLOGICOMODALITÀDORMIREVENTILATOREOSCILLAZIONE SANO - TurboSCHERMOTEMPORIZZATOREMODALITÀECOLO GICO TEMPORIZZATORE VENTILAT ORE

DORMIRESCHERMOOSCILLAZIONE SALUTE TURBOOSCILLAZIONE

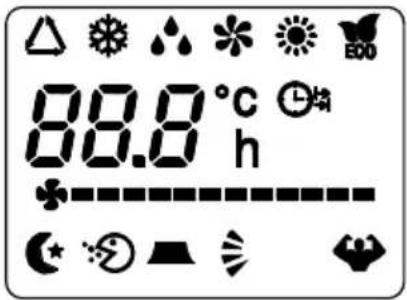

No. Simboli Significato Indicatore VELOCITÀ VENTOLA CENTRALEIndicatore VELOCITÀ VENTOLA ALTAIndicatore SONNOIndicatore SUPERIndicatore SANOIndicatore ECOIndicatore BATTERIAIndicatore BATTERIAIndicatore OROLOGIO

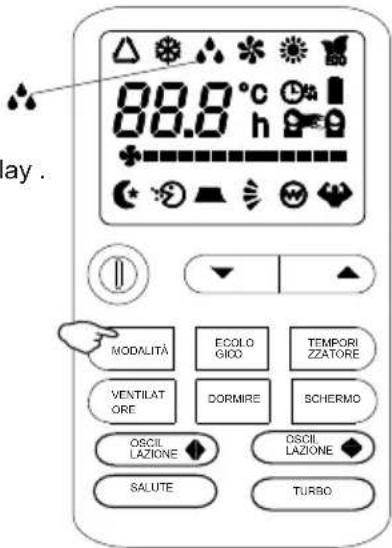

MODALITÀ RAFFREDDAMENTO MODALITÀ RISCALDAMENTO MODALITÀ VENTOLA La funzione di raffreddamento consente al climatizzatore di raffreddare l'ambiente e allo stesso tempo di ridurre l'umidità nell'aria. Per attivare la funzione di raffreddamento ( COOL ), premere il pulsante MODE fino al simbolo appare sul display. Il ciclo di raffrescamento si attiva impostando i tasti o Ë ad una temperatura inferiore a quella ambiente. Per ottimizzare il funzionamento del climatizzatore regolare la temperatura (1) la velocità (2) e la direzione del flusso d'aria (3) premendo i tasti indicati La funzione riscaldamento permette al climatizzatore di produrre aria calda. Per attivare la funzione di riscaldamento ( HEAT ), premere il tasto pulsante MODE fino al simbolo appare sul display. Con i tasti o Ë impostare una temperatura superiore a quella della stanza. Per ottimizzare il funzionamento del climatizzatore regolare la temperatura ( 1 ) la velocità ( 2 ) e la direzione del flusso d'aria ( 3 ) premendo i tasti indicati L'apparecchio è dotato di una funzione Hot Start, che ritarda l'avvio dell'apparecchio in pochi secondi per garantire un'accensione immediata uscita di aria calda. In funzionamento RISCALDAMENTO l'apparecchio può attivare automaticamente a ciclo di sbrinamento, indispensabile per liberare il condensatore da un eccessivo deposito di brina .Questa procedura normalmente dura 2-10 minuti durante lo sbrinamento, le ventole smettono di funzionare. Dopo lo sbrinamento torna automaticamente in modalità RISCALDAMENTO. Il condizionatore funziona in sola ventilazione. Per impostare la modalità VENTILATORE, premere MODE finchénon appare sul display. Premendo il pulsante FAN la velocità cambia nella seguente sequenza: BASSA/MEDIA/ALTA/AUTO in modalità FAN. Il telecomando memorizza anche la velocità impostata nella modalità di funzionamento precedente. In modalità FEEL (automatica) il climatizzatore sceglie automaticamente la velocità del ventilatore e la modalità di funzionamento (RAFFREDDAMENTO o RISCALDAMENTO). MODALITÀECOLO GICO TEMPORIZZATORE VENTILAT ORE

Per impostare l'accensione automatica del climatizzatore. Per programmare l'orario di inizio, l'apparecchio deve essere spento.Premere TIMER , Impostare la temperatura premendo il tasto o Ä,Premere nuovamente TIMER , impostare l'ora premendo il tasto o Ё, Premere più volte il tasto fino a quando sul display si legge il tempo che intercorre tra la programmazione e la partenza temporizzata . IMPORTANTE! Prima di procedere con l'accensione temporizzata : programmare la modalità di lavoro con il tasto MODE(2) e la velocità del ventilatore con il tasto FAN (3) . Spegnere il condizionatore (con il tasto ON/OFF ). Nota: per annullare la funzione impostata, premere nuovamente il pulsante TIMER. Nota: In caso di spegnimento, è necessario riattivare il TIMER. Per impostare lo spegnimento automatico del climatizzatore. Lo spegnimento temporizzato è programmato ad apparecchio acceso.Premere TIMER ,Impostare l'ora premendo il tasto o Ë, Premere più volte il tasto finché sul display non si legge il tempo che intercorre tra la programmazione e l'arresto temporizzato.Nota: per annullare la funzione impostata, premere nuovamente il pulsante TIMER. Nota: In caso di spegnimento, è necessario reimpostare TIMER OFF.TEMPORIZADOR APAGADO. Nota: mentre l'ora è stata regolata correttamente, la funzione TIMER di questo telecomando (funzione orologio) può essere impostata di mezz'ora. Questa funzione riduce l'umidità dell'aria per rendere più confortevole l'ambiente.Per impostare la modalità DRY, premere MODE fino a quando appare sul display . Viene attivata una funzione automatica di alternanza di cicli di raffreddamento e ventola dell'aria. MODALITÀECOLO GICO TEMPORI ZZATORE VENTILAT ORE

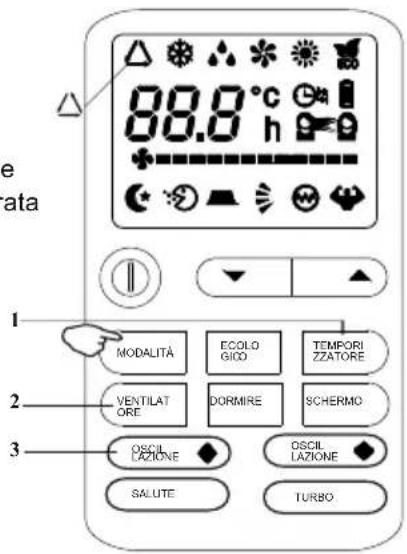

MODALITÀ SENTIRE MODALITÀ RISPARMIO Per attivare la modalità di funzionamento FEEL (automatica), premere il pulsante MODE sul telecomando finché sul display non compare il simbolo . Nella modalità FEEL la velocità del ventilatore e la temperatura vengono impostate automaticamente in base alla temperatura ambiente (rilevata dalla sonda incorporata nell'unità interna) per garantire il comfort dell'utente. Temperatura ambiente Modalità di funzionamento Temperatura automatica

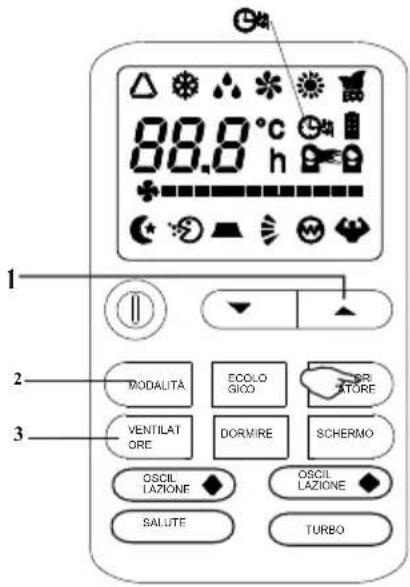

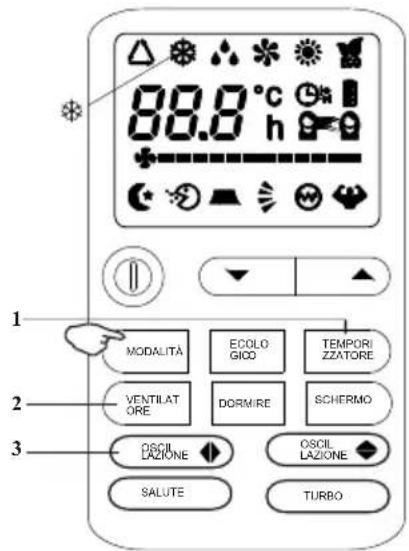

Per ottimizzare il funzionamento del condizionatore regolare la temperatura (solo 2) (1), la velocità (2) e la direzione del flusso d'aria (3) premendo i pulsanti indicati . Per attivare la modalità di funzionamento SLEEP, premere il tasto SLEEP sul telecomando finché sul display non compare il simbolo (AUTOQUIET ). La funzione SLEEP regola automaticamente la temperatura per rendere la stanza più confortevole durante il sonno notturno. In modalità raffreddamento o deumidificazione, la temperatura impostata aumenterà automaticamente di 1 ogni 60 minuti, per ottenere un aumento totale di 2 durante le prime 2 ore di lavoro. In modalità riscaldamento la temperatura impostata viene gradualmente diminuita di 2 durante le prime 2 ore di lavoro. Dopo 10 ore di funzionamento in modalità sleep, il condizionatore d'aria si spegne automaticamente. MODALITÀECOLO GICO TEMPORIZZATORE VENTILAT ORE

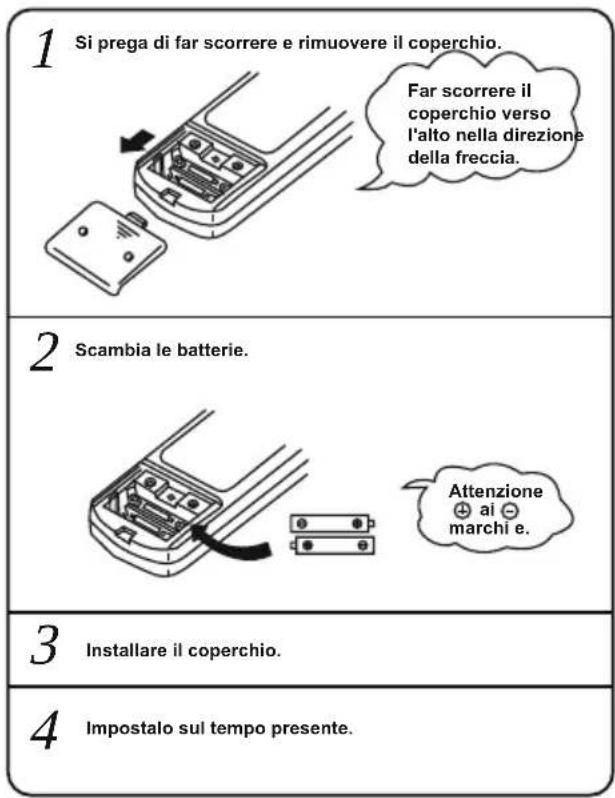

Procedura di gestione del telecomando Procedura di sostituzione delle batterie I seguenti casi indicano celle morte. Sostituire le batterie scariche con batterie nuove. Il suono in ricezione non viene emesso dall'unità quando viene trasmesso il segnale. L'indicatore diventa indistinto. Si prega di far scorrere e rimuovere il coperchio.Far scorrere il coperchio verso l'alto nella direzione della freccia.Scambia le batterie.Attenzione ai marchi e.Installare il coperchio.Impostalo sul tempo presente.Non utilizzare una batteria vecchia insieme a una nuova. Rimuovere le celle quando il radiocomando non viene utilizzato per un lungo periodo.La durata di una cella realizzata in conformità a JIS o IEC è compresa tra 6 e 12 mesi in uso normale. Se viene utilizzata più a lungo o viene utilizzata una cella non specificata, un liquido fuoriesce dalla cella, causando il funzionamento del telecomando.La linea guida della durata è stampata sulla batteria. La durata della batteria potrebbe essere inferiore a quelladel condizionatore d'aria a seconda della data di produzione. Tuttavia, la batteria potrebbe essere attiva anche dopo la scadenza della durata nominale. Nota sulla gestione del telecomando Un luogo con temperature elevate, ad esempio vicino a un tappeto elettrico oa una stufa.Un luogo non protetto dalla luce solare diretta o da una forte illuminazione.Sarà danneggiato se caduto. Fai attenzione.Non frapporre ostacoli tra il telecomando e l'unità.Proteggere il telecomando da schizzi d'acqua, ecc.Non mettere pesi sul telecomando.

31Procedura di regolazione della direzione del flusso d'aria Regolazione della direzione del flusso d'aria La direzione su/giù può essere regolata utilizzando il pulsante AIRFLOW sul telecomando. Questo pulsante, ad ogni pressione, cambia la modalità nella seguente sequenza: AUTOMATICO premere il pulsante LOUVER, cambia la modalità in feritoia oscillante. Premi il pulsante per fermare l'oscillazione. Quando il regolatore della temperatura ambiente (termostato) scatta in modalità riscaldamento o quando viene eseguita l'operazione di sbrinamento, il deflettore passa automaticamente alla posizione orizzontale. Quando l'operazione di riscaldamento è appena iniziata e la temperatura ambiente è ancora bassa, potrebbe essere necessario un po' di tempo prima che l'aletta si sposti all'angolo di oscillazione indicato sopra. L'aletta può arrestarsi nella posizione di soffiaggio verso il basso inclinata durante il "funzionamento di oscillazione" nella modalità di riscaldamento, Informazioni sul funzionamento del TIMER La funzione di prenotazione dei servizi è prevista per avviare il funzionamento un po' prima in modo che la temperatura ambiente sia prossima alla temperatura ottimale all'ora di attivazione del timer in caso di avvio del funzionamento tramite TIMER ON/OFF.Il controllo della temperatura ambiente inizia 60 minuti prima dell'orario di attivazione del timer. A seconda della temperatura in quel momento, il funzionamento inizia da 5 a 60 minuti avanti rispetto all'orario di accensione del timer. Temperatura La prenotazione dei servizi è la funzione solo per il funzionamento RAFFREDDAMENTO e RISCALDAMENTO modalità (incluso AUTO). Non si attiva in modalità DRY.ImpostareIn funzionamento a freddo (Stop) Il funzionamento si avvia(Operazione)Controlla la temperatura della stanza 60 minuti avantiTempo impostatoQuando si seleziona il funzionamento SLEEP, la temperatura ambiente viene controllata automaticamente con il tempo trascorso in modo che la stanza non sia troppo fredda durante il raffreddamento o troppo calda durante il riscaldamento.Durante il raffreddamento e l'asciugatura: la temperatura attuale viene aumentata di 1ˇ in un'ora (quando il timer è impostato) e di 2ˇ in due ore. Quindi la temperatura non cambia mai.Durante il riscaldamento: la temperatura attuale viene abbassata di 1ˇ in un'ora (quando il timer è impostato) e di 2ˇ in due ore. Quindi la temperatura non cambia mai. Informazioni sulla VELOCITÀ DELLA VENTOLA La capacità del condizionatore d'aria può essere selezionata a scelta. Durante il riscaldamento o il raffreddamento.Capacità operativa a scelta Impostato automaticamente dal microcomputer Funzionamento potente con capacità elevata Funzionamento normale Funzionamento a risparmio energeticoVELOCITÀ DELLA VENTOLAAUTOMATICO CIAO La medicina Ecco Informazioni sulla funzione di memoria di spegnimento Quando il condizionatore d'aria scollega improvvisamente l'alimentazione e lo riavvia, il condizionatore d'aria funziona nella modalità in cui si trovava prima che l'alimentazione si interrompesse improvvisamente.I comandi a filo non hanno questa funzione NOTA Informazioni sulla prenotazione dei serviziMeccanismoInformazioni sul funzionamento SLEEP

Il contenuto del display del LED interno La definizione di guasto o protezione Errore di comunicazione interna ed esterna Guasto del sensore di temperatura ambiente interno Guasto del sensore di temperatura del tubo interno Guasto del sensore di temperatura del tubo esterno Sistema non normale Errore di allocazione del modello Guasto al motore del ventilatore interno Guasto sensore temperatura ambiente esterno Guasto sensore temperatura gas di scarico Guasto del modulo di conversione della frequenza Guasto del sensore di corrente Errore di comunicazione esterna Guasto EEPROM esterno Guasto sensore temperatura aspirazione esterna Guasto al motore del ventilatore esterno Guasto interruttore temperatura superiore compressore Guasto del sensore di tensione Guasto EEPROM interno Guasto al sensore di temperatura del tubo del gas esterno Guasto del sensore di temperatura del tubo del liquido esterno Conflitto tra modalità di corsa indoor Protezione del modulo Protezione alta/bassa tensione Protezione ad alta corrente Protezione esterna Protezione alta temperatura di scarico Scarico protezione bassa temperatura durante il raffreddamento Protezione dalle alte temperature di scarico durante il riscaldamento Protezione troppo alta o troppo bassa per la temperatura esterna Protezione della scheda del conducente
