Tipo de producto	Aire acondicionado split cassette reversible
Marca	TCL
Modelo	MN12SS0
Dimensiones unidad interior (An x Al x Pr)	580 x 255 x 380 mm
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia frigorífica	12000 BTU/h (aproximadamente 3.5 kW)
Potencia calorífica	12000 BTU/h (aproximadamente 3.5 kW)
Modos de funcionamiento	Refrigeración, Calefacción, Ventilación, Deshumidificación, Automático (FEEL), Economía (ECO), Turbo, Sueño
Control remoto	Sí, con pantalla LCD y pilas (2× AAA)
Filtro de aire	Filtro lavable, limpieza recomendada cada dos semanas
Funciones especiales	Balanceo automático de persianas, ionizador (HEALTHY), arranque en caliente, descongelación automática, memoria de fallo, temporizador programable
Seguridad	Protección contra fugas de corriente, conexión a tierra obligatoria, parada de protección en caso de sobrecalentamiento o sobreintensidad
Mantenimiento	Limpiar el filtro regularmente, no usar productos químicos agresivos, desconectar antes de limpiar
Instalación	Instalación por profesional cualificado, espacio de mantenimiento requerido, drenaje con pendiente descendente
Refrigerante	No especificado en el manual
Longitud máxima de tubería	15 m (para modelos 9K/12K/18K)
Desnivel máximo	10 m
Tipo de instalación	Cassette de techo (unidad interior) + unidad exterior
Peso	No especificado

Preguntas frecuentes - MN12SS0 TCL

¿Cómo limpiar el filtro de aire?

Abra la rejilla de entrada de aire empujando los interruptores hacia el centro, luego bájela. Retire el filtro, límpielo con una aspiradora o agua limpia (use un cepillo suave y un detergente suave si está muy sucio). Séquelo en un lugar fresco antes de volver a colocarlo. Límpielo cada dos semanas en uso normal.

¿Qué significan los códigos de error en la pantalla?

Los códigos de error se muestran en forma de letras y números (ej: E0, E1, etc.). Por ejemplo, E0 significa fallo de comunicación entre unidades interior y exterior, E1 fallo del sensor de temperatura ambiente, P0 protección de los módulos. Consulte la sección de Solución de problemas del manual para la lista completa.

¿Cómo configurar el temporizador para encender o apagar el aparato?

Para el encendido automático (TIMER ON), apague el aparato, presione TIMER, ajuste la temperatura y hora deseadas, luego confirme. Para el apagado automático (TIMER OFF), el aparato debe estar encendido. Presione TIMER, ajuste la hora, confirme. Para cancelar, presione TIMER nuevamente.

¿Cómo usar el modo Sueño (SLEEP)?

Presione el botón SLEEP del control remoto hasta que aparezca el símbolo (AUTOQUIET). En modo refrigeración o deshumidificación, la temperatura aumenta 1°C por hora durante 2 horas. En modo calefacción, disminuye 1°C por hora. Después de 10 horas, el aparato se apaga automáticamente.

¿Por qué la unidad interior emite un pitido y no responde al control remoto?

Verifique las pilas del control remoto (reemplácelas si es necesario). Asegúrese de que no haya obstáculo entre el control remoto y el receptor infrarrojo. Si el pitido persiste, el aparato puede estar en modo protección (espere 3 minutos). Si el problema continúa, corte la alimentación 20 segundos y luego vuelva a encender.

¿Cómo activar la función Turbo?

Presione el botón TURBO del control remoto. En modo refrigeración, la temperatura pasa a 16°C para un enfriamiento máximo. En modo calefacción, pasa a 31°C para un calentamiento máximo. Presione nuevamente para desactivar.

¿Qué hacer si sale agua de la unidad interior?

Verifique que la manguera de drenaje no esté obstruida o doblada. Asegúrese de que la pendiente de la manguera sea suficiente (al menos 2/100 hacia abajo). Si el problema persiste, contacte a un profesional. No use el aparato antes de la reparación.

¿Cómo ajustar la dirección del flujo de aire?

Presione el botón SWING (BALANCEO) del control remoto para activar el balanceo automático de las persianas. Presione una segunda vez para fijar la posición deseada. En modo calefacción, la persiana puede permanecer en posición horizontal durante el descongelado.

¿Cuál es el procedimiento en caso de corte de energía?

El aparato dispone de una función de memoria de fallo: después del retorno de la corriente, se reinicia automáticamente en el modo usado antes del corte. Sin embargo, el temporizador debe reprogramarse si estaba activo. Espere aproximadamente 20 segundos después de la reconexión.

¿Cómo mantener la unidad exterior?

Asegúrese de que la entrada y salida de aire no estén obstruidas (sin hojas, nieve, etc.). Limpie la superficie con un paño seco. No rocíe agua. Haga inspeccionar el aparato por un profesional cada 5 años incluso sin problemas aparentes.

MANUAL DE USUARIO MN12SS0 TCL

TEMPORIZADOR APAGADO.

Lea atentamente este manual antes de instalar y utilizar el acondicionador de aire. Guarde este manual en un lugar seguro para futuras consultas.

Esquema del sistema Free Match

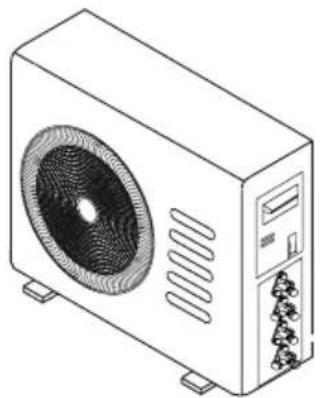

Unidad exterior

1 a 2

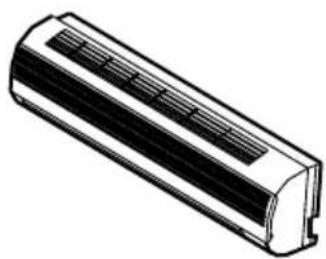

Ajuste de la unidad interior

Montaje en pared 9K/12K/18K

Tabla de ajustes
Unidad exteriorUnidad interior	1 a 2	1 a 3	1 a 4
Combinación interior estándar bajo Erp (Btu/h)	09+09	09+09+09	09+09+09+09
Una unidad (Btu/h)	09,12,18	09;12;18	09;12;18
Dos unidades (Btu/h)	09+09,09+12,09+18,12+12	09+09,09+12,12+12,09+18,12+18,18+18	09+09,09+12,12+12,09+18,12+18,18+18
Tres unidades (Btu/h)	Ninguna	09+09+09,09+09+12,09+09+18,09+12+18,12+12+12	09+09+09,09+09+12,09+09+18,09+12+18,12+12+12, 12+12+18
Cuatro unidades (Btu/h)	Ninguna	Ninguna	9+9+9+9,9+9+9+12,9+9+9+18,9+9+12+12,9+12+12+12

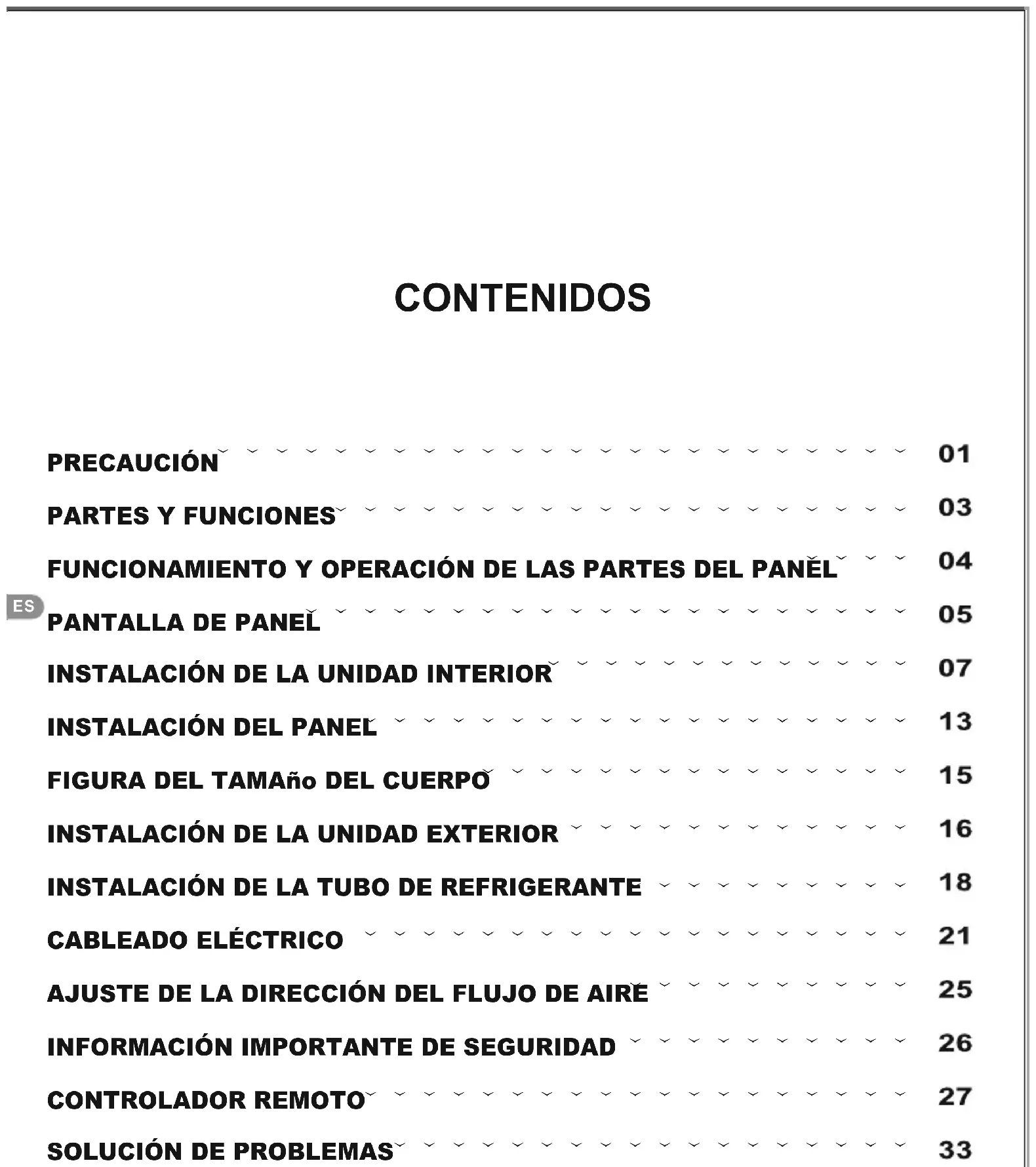

CONTENIDOS

PRECAUCIÓN 01

PARTES Y FUNCIONES 03

FUNCIONAMIENTO Y OPERACIÓN DE LAS PARTES DEL PANÉL 04

PANTALLA DE PANEL 05

INSTALACIÓN DE LA UNIDAD INTERIOR 07

INSTALACIÓN DEL PANEL 13

FIGURA DEL TAMAÑO DEL CUERPO 15

INSTALACIÓN DE LA UNIDAD EXTERIOR 16

INSTALACIÓN DE LA TUBO DE REFRIGERANTE 18

CABLEADO ELÉCTRICO 21

AJUSTE DE LA DIRECCIÓN DEL FLUJO DE AIRE 25

INFORMACIÓN IMPORTANTE DE SEGURIDAD 26

CONTROLADOR REMOTO 27

SOLUCIÓN DE PROBLEMAS 33

PRECAUCIÓN

• Lea atentamente las siguientes "PRECAUCIONES" antes de la instalación.
• Los puntos de precaución aquí indicados deben seguirse porque estos contenidos importantes están relacionados con la seguridad. El significado de cada indicación utilizada es el siguiente.
  Una instalación incorrecta debida a la ignorancia de las instrucciones causará daños o perjuicios, y la gravedad se clasifica mediante las siguientes indicaciones.

ADVERTENCIA	Esta indicación muestra la posibilidad de causar la muerte o lesiones graves.
PRECAUCIÓN	Esta indicación muestra la posibilidad de causar lesiones o daños a las propiedades solamente.

NOTA :

1. Lesión significa causar daño, quemadura, descarga eléctrica, pero no grave para hospitalización.

2. Daño a la propiedad significa deterioro de la propiedad, material.

- Realice una prueba de funcionamiento para confirmar que no se produce ninguna anomalía después de la instalación. Luego, explique al usuario la operación, el cuidado y el mantenimiento como se indica en las instrucciones. Recuerde al cliente que guarde las instrucciones de funcionamiento para futuras consultas.

ADVERTENCIA

Contrate a un distribuidor o especialista para la instalación. Si la instalación realizada por el usuario es defectuosa, se producirán fugas de agua, descargas eléctricas o incendios.

Instale estrictamente de acuerdo con estas instrucciones de instalación. Si la instalación es defectuosa, se producirán fugas de agua, descargas eléctricas o incendios.

Utilice los accesorios adjuntos y las piezas especificadas para la instalación. De lo contrario, provocará la caída del equipo, fugas de agua, incendios o descargas eléctricas.

Instálelo en un lugar fuerte y firme que pueda soportar el peso del aparato. Si la fuerza no es suficiente o la instalación no se realiza correctamente, el equipo se caerá y causará lesiones.

Para trabajos eléctricos, siga el estándar de cableado nacional local, la regulación y estas instrucciones de instalación. Se debe utilizar un circuito independiente y una sola salida. Si circuito eléctrico la capacidad no es suficiente o se encuentra un defecto en el trabajo eléctrico, provocará una descarga eléctrica o un incendio.

Al realizar la conexión de las tuberías, tenga cuidado de no permitir que el aire u otras sustancias que no sean el refrigerante especificado entren en el ciclo de refrigeración. De lo contrario, provocará una menor capacidad, una presión alta anormal en el ciclo de refrigeración, explosión y lesiones.

La puesta a tierra es necesaria. Puede causar una descarga eléctrica si la conexión a tierra no es perfecta.

No instale la unidad en un lugar donde pueda ocurrir una fuga de gas inflamable. En caso de fugas de gas y acumulación en los alrededores de la unidad, puede provocar un incendio.

Condición de funcionamiento

El dispositivo de protección puede dispararse y detener la unidad dentro del rango de temperatura que se indica a continuación:

CALEFACCIÓN	La temperatura del aire exterior es superior a 30 °C
	La temperatura del aire exterior es inferior a -15 °C
	La temperatura ambiente es superior a 31 °C
ENFRIAMIENTO	La temperatura del aire exterior es inferior a -15 °C
	La temperatura del aire exterior es superior a 50 °C
	La temperatura ambiente es inferior a 17 °C
SECAR	La temperatura ambiente es inferior a 18 °C

Si el acondicionador de aire funciona durante mucho tiempo en modo "REFRIGERACIÓN" o "SECO" con una humedad relativa del aire superior al 80 % (puertas o ventanas abierto), se puede generar rocio y gotear cerca de la salida de aire.

Contaminación acústica

- Instale el acondicionador de aire en un lugar que pueda soportar su peso para que funcione de manera más silenciosa.

- Instale la unidad exterior en un lugar donde el aire descargado y el ruido de funcionamiento no molesten a sus vecinos.

- No coloque ningún obstáculo frente a la salida de la unidad exterior para teme que afecte el funcionamiento y aumente el nivel de ruido.

Características de Protector

El dispositivo de protección se disparará en los siguientes casos.

- Si se detiene el aparato y se vuelve a encender de una vez o se cambia de modo durante el funcionamiento, hay que esperar 3 minutos antes de volver a encenderlo.

- Después de encender el disyuntor de alimentación y luego encender el aire acondicionado de inmediato, debe esperar unos 20 segundos.

En caso de que todas las operaciones se hayan detenido, debe presionar el botón "ON/OFF" nuevamente para reiniciarlo. Ajuste TIMER una vez más si ha sido cancelado.

Inspección

Después de un largo tiempo de operación, el acondicionador de aire debe ser inspeccionado en busca de los siguientes elementos.

- Calentamiento anormal del cable de alimentación y del enchufe o incluso olor a quemado. Vibración o ruido de funcionamiento anormal.

• Fuga de agua de la unidad interior.

• Gabinete metálico electrificado.ruido de funcionamiento anormal.

- Deje de usar el aire acondicionado si está arriba ocurrió el problema.

Es aconsejable que el acondicionador de aire se someta a una revisión detallada después de cinco años de uso, incluso si no sucede nada de lo anterior.

Función del modo de CALEFACCIÓN

Precalentar

Se necesitan de 2 a 5 minutos para precalentar el intercambiador de calor interior al comienzo de la operación de "CALEFACCIÓN", para que no se descargue aire frío.

Descongelación

En el modo de "CALEFACCIÓN", el aparato se descongela automáticamente. Este procedimiento dura de 2 a 10 minutos y luego vuelve al modo de "CALEFACCIÓN" automáticamente. Durante e desescarche, el ventilador interior dejará de funcionar y volverá al modo de calefacción automáticamente cuando el desescarche haya finalizado.

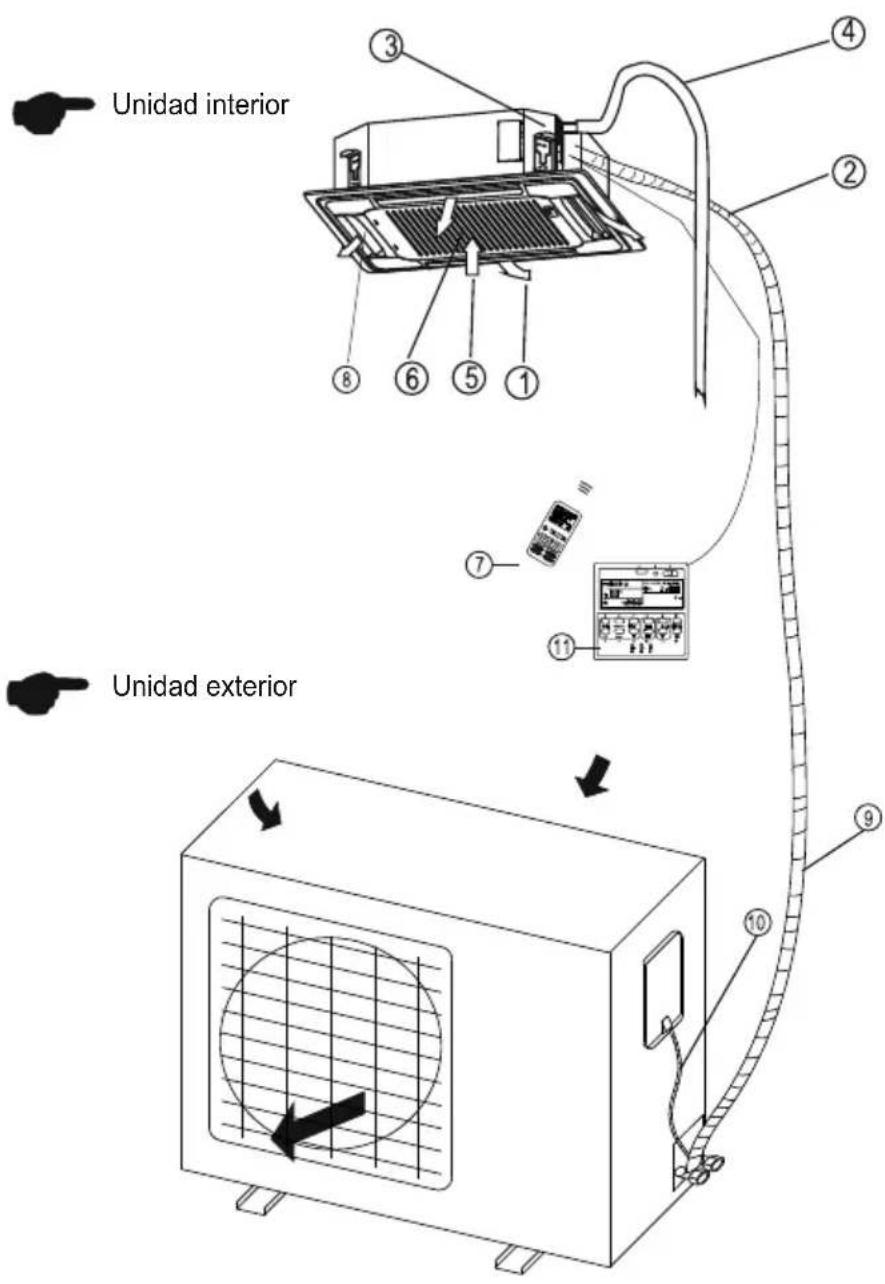

PARTES Y FUNCIONES

① Salida de aire
② Unión de tubería de refrigerante
③ BOMBA
④ Tubo de drenaje
⑤ Retorno Aéreo
⑥ Filtrar
⑦ Control remoto
⑧ REJILLA DE FLUJO DE AIRE
⑨ ubo de conexión de refrigerante
⑩ Cable de conexión
⑪ Controlador de pared clásico

Requisitos

• El acondicionador de aire no se puede poner en marcha hasta que esté encendido durante 2 horas. Además, en caso de un corte que dure aproximadamente un diel solamente, no corte el suministro eléctrico. (es necesario calentar el calentador del cárter para evitar el arranque forzado del compresor).
• Tenga en cuenta que la entrada/salida de aire no debe obstruirse. Si se obstruye, el comportamiento del acondicionador de aire puede verse afectado o el acondicionador de aire no puede funcionar debido a la activación del protector.

FUNCIÓN Y FUNCIONAMIENTO DE LAS PARTES DEL PANEL

AVISO

Por favor ajuste la temperatura de la habitación adecuadamente, especialmente cuando los ancianos, los ni?os y los pacientes se quedan en casa.

Los rayos y otras radiaciones electromagnéticas pueden causar efectos nocivos.

Si es así, desconecte el interruptor de alimentación y vuelva a conectarlo, y luego reinicie la unidad.

No bloquee la entrada de la unidad interior o la salida de la unidad exterior, cualquier bloqueo reducirá la eficiencia de la refrigeración o la calefacción.

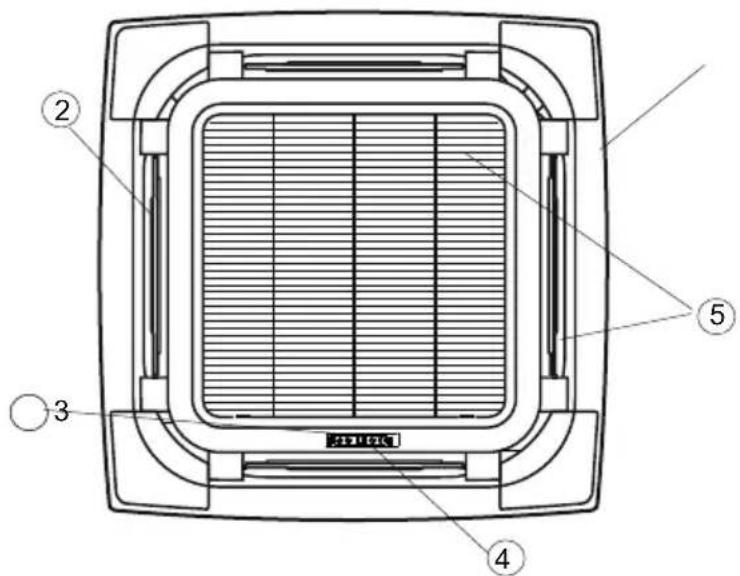

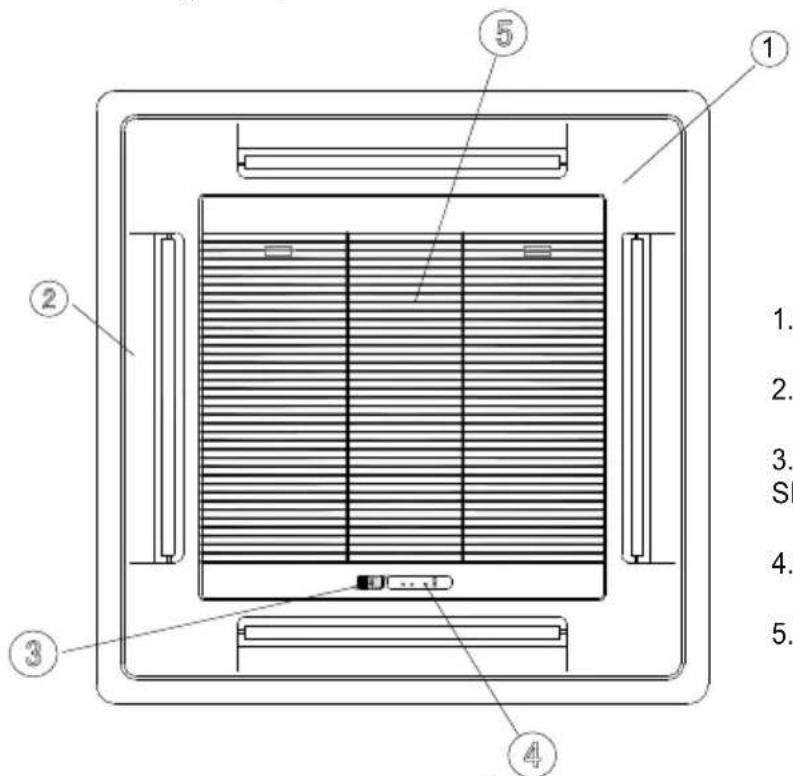

CONSTITUCIÓN DEL PANEL

1. TABLILLA DE FLUJO DE AIRE

2. RECEPTOR DE

SEÑAL INFRARROJA

4.PANEL DE VISUALIZACIÓN

5.REJILLA DE ENTRADA DE AIRE

2.Se adapta a la dimensión del cuerpo: 580X255X380, tipo de bomba de refrigeración y calefacción.

1.PANEL

1. TABLILLA DE FLUJO DE AIRE

2. RECEPTOR DE

SEÑAL INFRARROJA

4.PANEL DE VISUALIZACIÓN

5.REJILLA DE ENTRADA DE AIRE

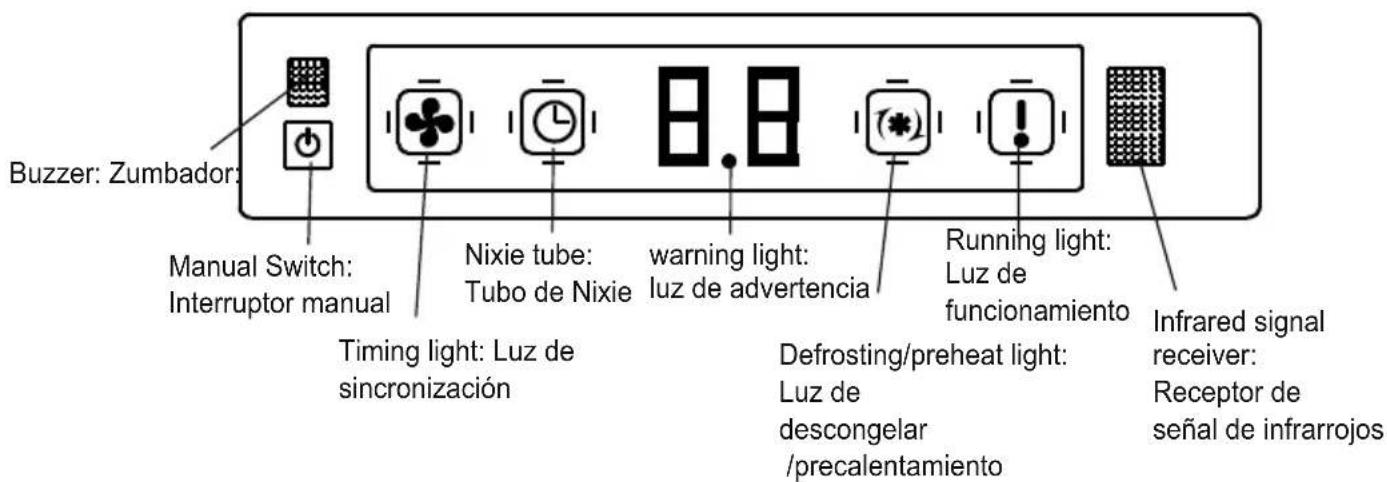

PANEL DE VISUALIZACIÓN

Receptor de señal de infrarrojos: recibir la señal del mando a distancia.

Para que el funcionamiento del controlador remoto sea más eficiente, deje que el emisor del controlador remoto apunte al receptor de la señal infrarroja.

Zumbador: en primer lugar, el suministro de energía o cualquier operación del mando a distancia hará que el zumbador suene una vez.

El sistema de reconocimiento inteligente de la unidad reconocerá algunos obstáculos que se presenten el sistema, la iluminación del PANEL DE PANTALLA parpadea para mostrar el tipo de obstáculos.

PANEL DE VISUALIZACIÓN

1. Se adapta a la dimensión del cuerpo: 830X230X830 o 830X310X830 tipo de bomba de refrigeración y calefacción.

ES

Indicador do temporizador

Indicador do temporizador

Comprimento permitido e queda de altura

Carga adicional de refrigerante

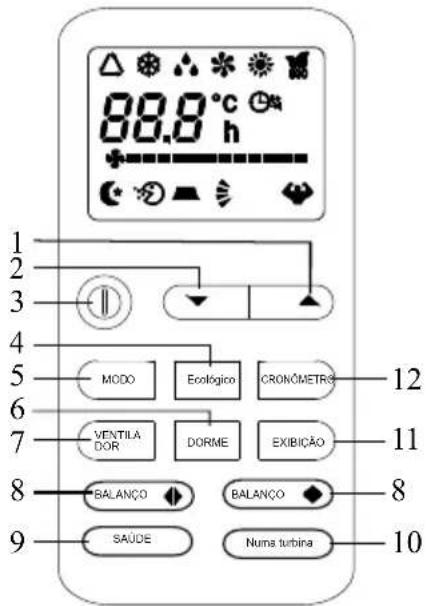

Significado dos símbolos no display de cristal líquido

Não.	Símbolos	Significado	Não.	Símbolos	Significado
1		Indicador do modo FEEL	10		Indicador de VELOCIDADE DO VENTILADOR MÉDIO
2		Indicador de REFRIGERAÇÃO	11		Indicador de ALTA VELOCIDADE DO VENTILADOR
3		Indicador de DESUMIDIFICAÇÃO	12		Indicador de SONO
4		Indicador de OPERAÇÃO DO VENTILADOR	13		SUPER indicador
5		Indicador de AQUECIMENTO	14		indicador SAUDÁVEL
6		Indicador de TEMPORIZADOR DESLIGADO	15		Indicador ECO
7		Indicador de TIMER ON	16		Indicador de bateria
8		Indicador de VENTILAÇÃO AUTOMÁTICA	17		Indicador de bateria
9		Indicador de BAIXA VELOCIDADE DO VENTILADOR	18		Indicador de RELÓGIO

MODO DE REFRIGERAÇÃO

MODO TEMPORIZADOR TEMPORIZADOR LIGADO

MODO TEMPORIZADOR TEMPORIZADOR OFF

Sobre a VELOCIDADE DO VENTILADOR

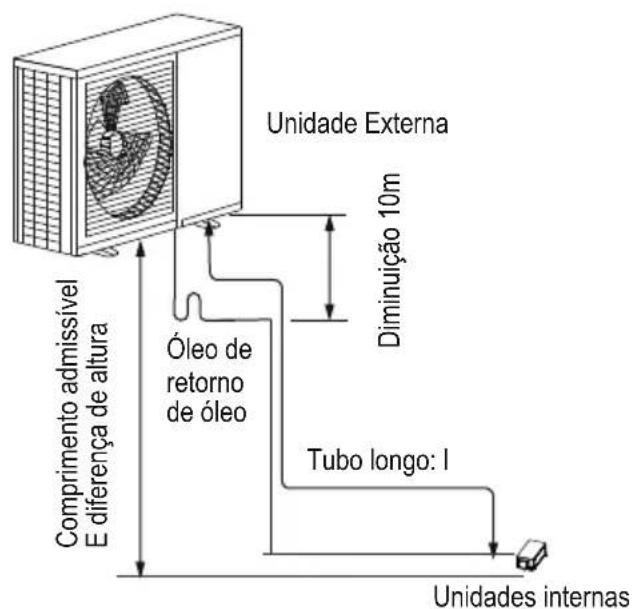

Comprimento permitido e queda de altura

Carga adicional de refrigerante

Significado dos símbolos no display de cristal líquido

MODO TEMPORIZADOR TEMPORIZADOR LIGADO

MODO TEMPORIZADOR TEMPORIZADOR OFF

■ Sobre a VELOCIDADE DO VENTILADOR
