| Tipo di prodotto | Rivelatore di fumo |
| Marca | ABUS |
| Modello | RWM140 |
| Alimentazione | Batteria al litio 3 V integrata (non sostituibile) |
| Principio di rilevamento | Ottico (riflessione fotoelettrica) |
| Pressione acustica | > 85 dB(A) a 3 m |
| Area di copertura | Massimo 40 m² per stanza |
| Temperatura di esercizio | 0 °C a 40 °C |
| Umidità relativa | 10 % a 93 % (senza condensa) |
| Durata di vita | 10 anni + 6 mesi dopo la data di produzione |
| Norma | EN 14604:2005/AC:2008 |
| Certificazioni | 1772-CPR-160955, vfdb 14/01 (Q) |
| Montaggio | Solo a soffitto |
| Funzioni | Tasto di prova/arresto, silenziamento allarme 10 min, autodiagnosi, indicatore batteria scarica |
| Indicatore visivo | Spia LED rossa (lampeggio normale ogni 40 s, allarme sincrono) |
Domande frequenti - RWM140 ABUS
Domande degli utenti su RWM140 ABUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di fumo in formato PDF gratuitamente! Trova il tuo manuale RWM140 - ABUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RWM140 del marchio ABUS.

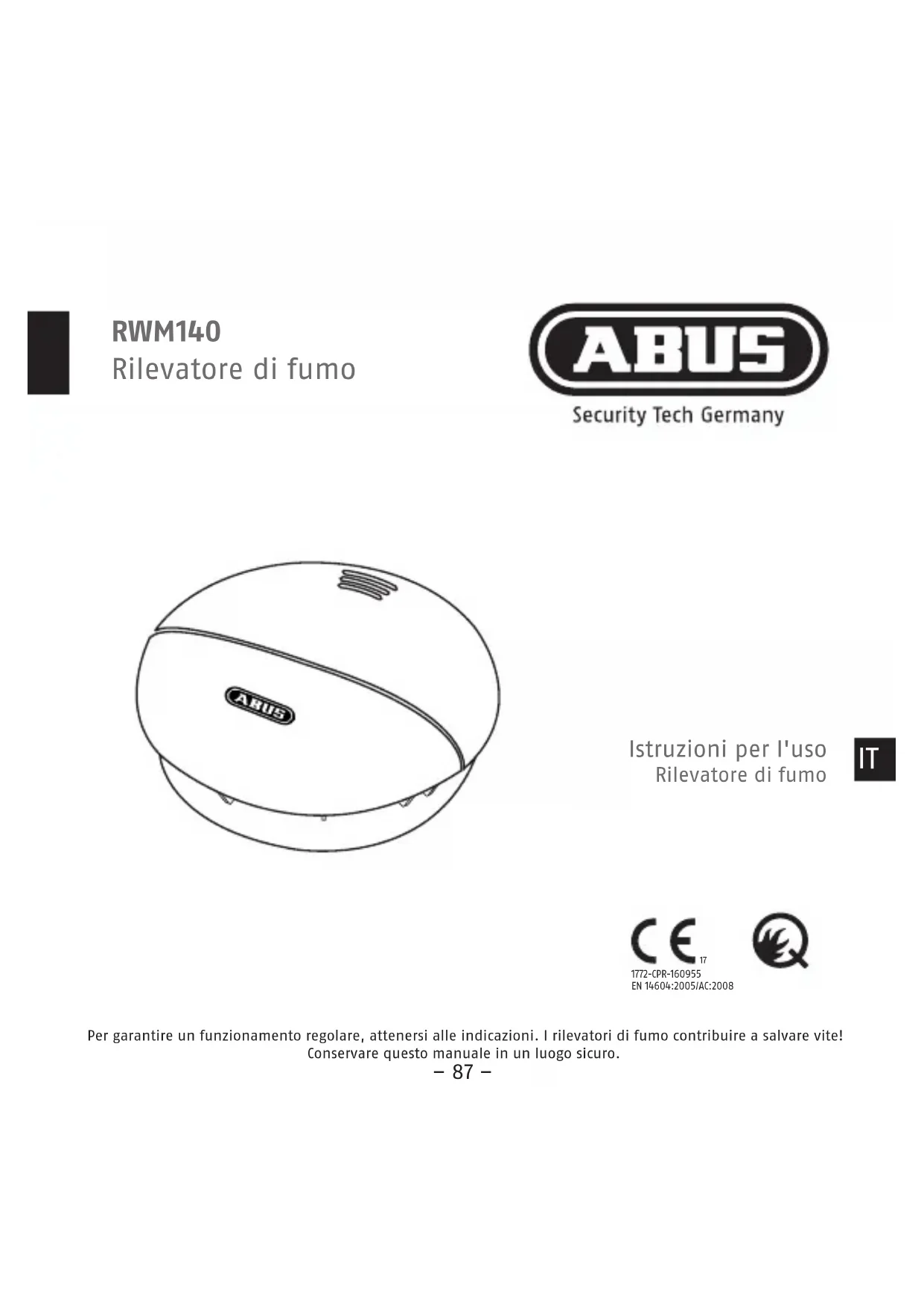

MANUALE UTENTE RWM140 ABUS
Istruzioni per l'uso
Rilevatore di fumo
Istruzioni per l'uso Rilevatore di fumo
1772-CPR-160955
EN 14604:2005/AC:2008
Per garantire un funzionamento regolare, attenersi alle indicazioni. I rilevatori di fumo contribuire a salvare vite! Conservare questo manuale in un luogo sicuro.
Indice
Introduzione 88
Contenuto della fornitura 90
Avvertenze di sicurezza....91
Dati tecnici 92
Principio di funzionamento e caratteristiche 92
Comportamento in caso di allarme.... 93
Luogo di installazione 94
Montaggio e messa in funzione.... 98
Indicatori e funzioni 99
Cura e manutenzione.... 103
Garanzia 105
Smaltimento 106
Dichiarazione di prestazione.... 106
Dichiarazione di conformità.... 107
Note sulle istruzioni per l'uso
Gentile cliente,
siamo lieti che abbia deciso di acquistare il nostro prodotto e la ringraziamo per la vostra fiducia! Ha fatto un'ottima scelta. Questo rilevatore di fumo è stato progettato e fabbricato con la massima cura per segnalare tempestivamente il pericolo di un incendio. Le raccomandiamo di leggere attentamente le presenti istruzioni per l'uso e di osservare tutte le avvertenze riportate al fine di garantire il funzionamento ottimale dell'apparecchio. Il presente libretto contiene le istruzioni di montaggio e di manutenzione dell'apparecchio.
Utilizzo conforme alla destinazione d'uso
Si raccomanda di utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato concepito e fabbricato! Qualsiasi altro utilizzo è considerato non conforme alla destinazione d'uso! Il presente apparecchio può essere utilizzato solo per il seguente scopo:
- Rilevamento e segnalazione di incendi in abitazioni o per applicazioni equivalenti in aree abitate
Limitazione di responsabilità
I diritti dell'acquirente sono limitati alla riparazione o alla sostituzione del presente prodotto ripristinando lo stato di fornitura. ABUS non si assume alcuna responsabilità per danni speciali, incidentali o consequenziali di qualsiasi tipo, inclusi ma non limitati alla conseguente perdita di ricavi, perdita di profitti, restrizioni all'uso di software, perdita o recupero di dati, costi per installazioni sostitutive, tempi di inattività dovuti a guasti, danni materiali e pretese di terzi, in seguito tra l'altro a pretese di ripristino derivanti da obblighi di garanzia, contrattuali, rivendicazioni legali o di diritto di risarcimento del danno a prescindere da altre condizioni di garanzia limitate o implicite per legge o, nel caso in cui la garanzia limitata non si applichi, i danni coperti da ABUS si limitano al prezzo d'acquisto del prodotto. Il contenuto del presente manuale potrà essere modificato senza obbligo di previa comunicazione. ©ABUS August Bremicker Söhne KG, 02/2019

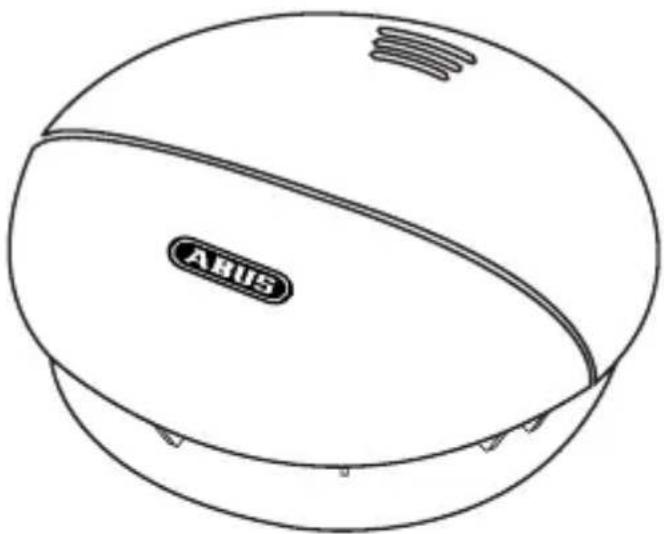

Introduzione | Contenuto della fornitura


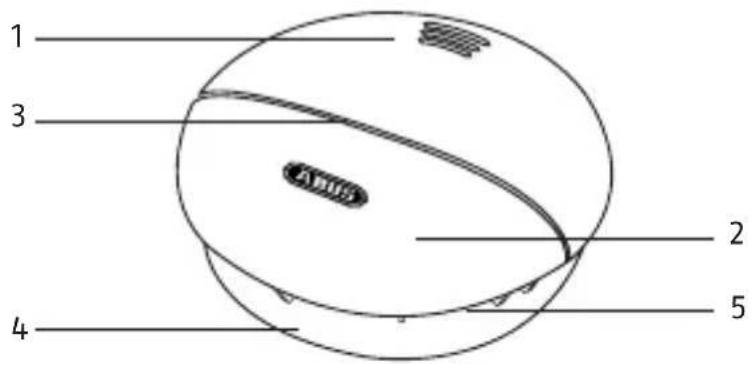

1 3 2 4 5| Pos. | Denominazione Significato | |
| 1 | Punto di uscita del suono | |
| 2 | Spie luminosa (LED) | La spia luminosa si trova sotto il coperchio e lo illumina. |
| 3 | Pulsante di verifica / di arresto | Il pulsante di verifica / di arresto è azionato premendo il segmento inferiore del coperchio dell'alloggiamento. |
| 4 | Base del rilevatore con fori di montaggio | |
| 5 | Apertura di ingresso del fumo |
Imballaggio
- Tenere l'imballaggio fuori dalla portata dei bambini. Rischio di soffocanto dovuto a minuteria!
- Rimuovere il materiale di imballaggio dall'apparecchio prima di metterlo in funzione.
Contenuto della fornitura
- Rilevatore di fumo ABUS inclusa batteria installata in modo permanente
- Istruzioni per l'uso
- Materiale di installazione
Avvertenze di sicurezza
Nelle istruzioni e sull'apparecchio sono impiegati i seguenti simboli:
| Simbolo Parola chiave Significato | ||
 | Pericolo | Avvertenza su rischi di lesioni o rischi per la salute. |
 | Pericolo | Avvertenza su rischi di lesioni o rischi per la salute dovuti alla tensione elettrica. |
 | Importante | Avvertenza di sicurezza per possibili danni all'apparecchio / agli accessori. |
 | Nota Riferimento | a informazioni importanti. |
Indicazioni sulle batterie
L'apparecchio è alimentato da una batteria al litio da 3 V, installata in modo permanente, con 3 V CC. La batteria non può essere sostituita e non è ricaricabile!
Il calore forte e diretto può danneggiare le batterie. Pertanto non appoggiare l'apparecchio su fonti di calore (ad es. caloriferi) e non esporlo alla luce solare diretta.
Funzionalità di dispositivo
Per garantire la corretta funzionalità dell'apparecchio, si raccomanda di osservare i seguenti punti:
• Non coprire l'apparecchio!
- Non verniciare né coprire l'apparecchio con carta da parati!
• Non aprire né tentare mai di riparare l'apparecchio.
L'inosservanza di queste condizioni invalida la garanzia.
- Non utilizzare più l'apparecchio se è caduto o presenta danni dovuti ad altre cause.
Dati tecnici | Principio di funzionamento e caratteristiche
Dati tecnici
| • Alimentazione di tensione Batteria al litio da 3 V CC(installata in modo permanente) |
| • Rilevamento del fumo riflessione fotoelettrica |
| • Indicazione ottica di esercizio LED lampeggia 1 volta al secondo |
| • Corrente assorbita < 8 μA (∅ standby) || 50 mA (∅ allarme) |
| • Temperatura di esercizio da 0° a 40°C |
| • Umidità atmosferica dal 10 % al 93 % (senza condensa) |
| • Pressione acustica > 85 dB (A) @ 3 m |
| • Silenziamento dell'allarme 10 minuti |
| • Copertura max. 40 m2 all'interno di un locale |
| • Luogo di montaggio soffitto(esclusivamente in ambienti chiusi) |
Per prevenire lesioni, questo apparecchio deve essere fissato in modo affidabile al soffitto, rispettando le relative indicazioni di installazione.
Principio di funzionamento e caratteristiche
- Il rilevatore di fumo non rileva gas, vapori, calore e fuoco/fiamme!
- Le persone con una limitata capacità uditiva potrebbero non sentire l'allarme! Per tali casi, sono disponibili rilevatori con segnalazione ottica aggiuntiva!
- Radiazioni elettromagnetiche particolarmente elevate possono influenzare il funzionamento del rilevatore. Pertanto, si raccomanda di non installare il
Principio di funzionamento e caratteristiche | Comportamento in caso di allarme
rilevatore vicino a dispositivi che emettono radiazioni elettromagnetiche o vicino a magneti.
- Il rilevatore di fumo funziona secondo il principio ottico (riflessione fotoelettrica) e ha una camera di misurazione in cui vengono misurate le particelle di fumo che vi penetrano.
- Se si supera la soglia di allarme, risuona un forte allarme acustico.
- L'allarme viene disattivato quando la camera di misurazione è nuovamente priva di fumo.
Comportamento in caso di allarme
(1) Avvertire tutti gli altri inquilini
(2) Aiutare i bambini, le persone disabili, anziane e malate.
(3) chiudere alle proprie spalle tutte le finestre e le porte.
(4) Abbandonare immediatamente l'edificio.
(5) Non utilizzare ascensori.
(6) Avvertire i vigili del fuoco: Tel. 112
Scelta del luogo di installazione
Scelta del luogo di installazione


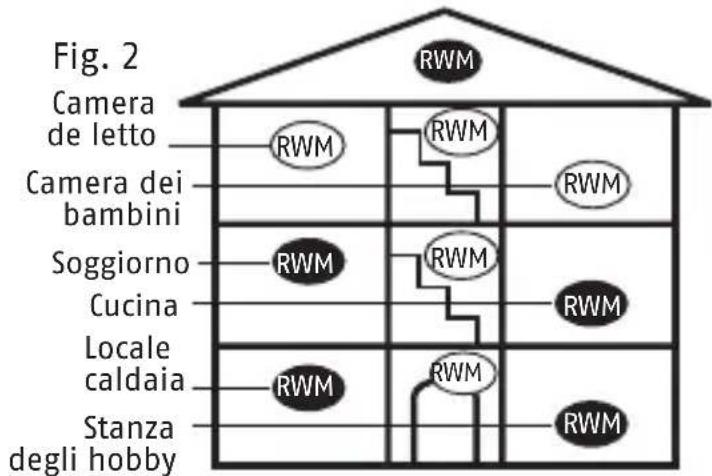

Fig. 2 Camera de letto Camera dei bambini Soggiorno Cucina Locale caldaia Stanza degli hobby

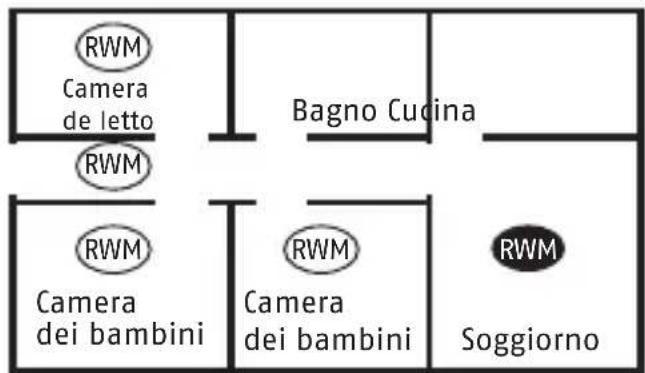

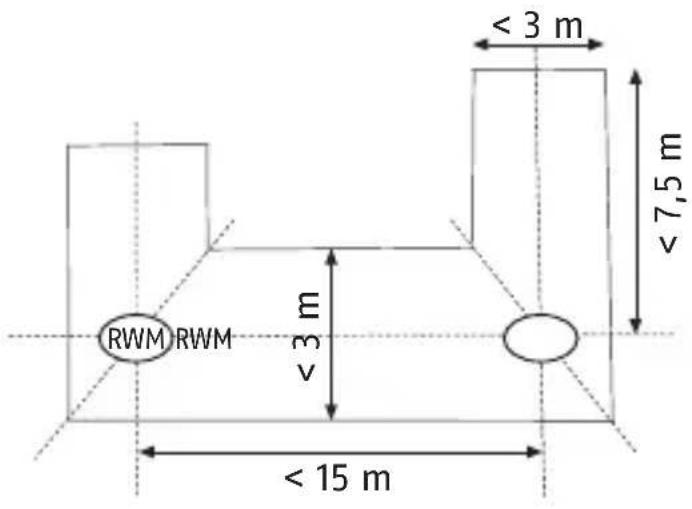

Caso speciale: montaggio in corridoio con larghezza < 3 m
- Distanza massima da rilevatore a rilevatore: 15 m
- Collocazione sulla linea trasversale di linee incrociate, intersezioni e zone d'angolo
Caso speciale: montaggio in stanze a L
- Superficie totale > 60 m²: Ogni lato viene gestito come una stanza a sé
Scelta del luogo di installazione Caso speciale: sottotetto


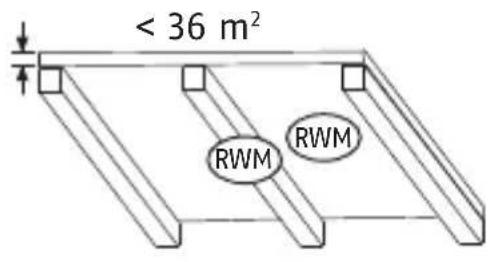

< 36 m² RWM RWM


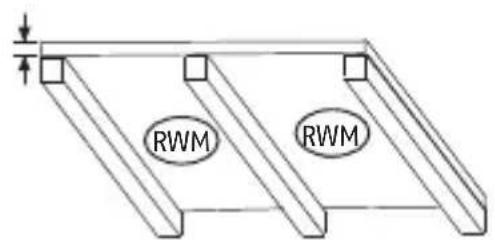

RWM RWM- Per sottotetto > 0,2 m e una superficie totale < 36 m², il montaggio viene eseguito al centro della stanza, a scelta sul sottotetto o sul cassettone.
- Per sottotetto > 0,2 m e una superficie totale > 36 m², il montaggio viene eseguito al centro della stanza su ogni cassettone e non sul sottotetto.
Caso speciale: Gallerie e piedistallo


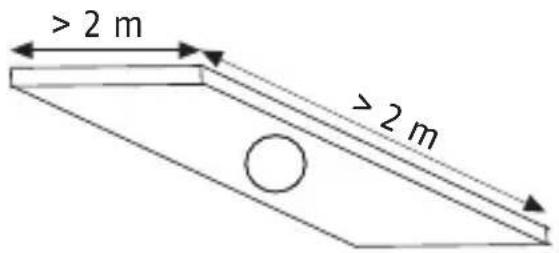

>2 m >2 m- Nel caso di gallerie e piedistalli con lunghezza e larghezza > 2 m e una superficie totale > 16 m², il montaggio di un rilevatore di fumo stand-alone viene eseguito al centro della superficie.
Caso speciale: Tetti spioventi
Scelta del luogo di installazione
- Per tetti spioventi con un angolo di inclinazione >20°, il montaggio viene eseguito a una distanza di 0,5 m - 1 m dal punto più elevato.
Caso speciale: tetti parzialmente spioventi
- Per tetti parzialmente spioventi con superficie orizzontale di larghezza > 1 m, il montaggio viene eseguito al centro della superficie orizzontale.
IT
Scelta del luogo di installazione
Montaggio e messa in funzione
Dove non installare il rilevatore di fumo
- all'esterno (utilizzarlo solo in ambienti chiusi);
- In locali in cui l'allarme potrebbe essere attivato da fattori di disturbo (vapore, condensa, fumo "normale", esalazioni, polvere, sporco e grasso);
- accanto a una presa d'aria o aperture di ventilazione simili (correnti d'aria);
- in zone in cui la temperatura può scendere sotto 0° C o salire oltre i 40° C.
Montaggio e messa in funzione
Per montare il rilevatore al soffitto, effettuare le seguenti operazioni nell'ordine indicato:
- Staccare il rilevatore di fumo dalla base dell'alloggiamento ruotandolo in senso antiorario.

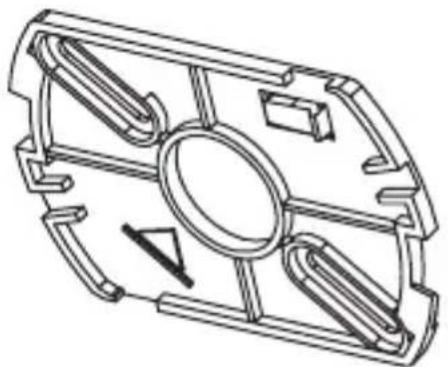

- Staccare il perno di sicurezza posto sulla base di montaggio (ulteriore utilizzo al punto 7, per lo smontaggio accidentale).
- Segnare i punti di foratura attraverso la base dell'apparecchio.
- Praticare i fori necessari, inserirvi i tasselli e fissare con le viti la base del rilevatore.
a di segnare i punti di foratura, assicurarsi che sotto la posizione di montaggio non siano presenti fili/cavi elettrici, tubi o altri importanti componenti di installazione!
- Annotare quindi la data attuale(data di installazione) utilizzando una penna resistente all'acqua e alle abrasioni, sull'etichetta posta sul retro del rilevatore (si veda la figura a lato).
Installationsdatum | Installation date | Date d'installation: ____ (DDMMYYYY)
- Fissare il rilevatore di fumo alla base del rilevatore ruotando in senso orario.
Montaggio e messa in funzione Indicatori e funzioni
Sul lato della base del rilevatore si trovano piccole contrassegnazioni che agevolano l'esatto montaggio del rilevatore sulla relativa base.
- Inserire il perno di sicurezza nell'apposita apertura laterale collocata sul lato nel corpo del rilevatore in modo da impedirne ogni ulteriore rotazione (si vedano le figure seguenti).
Successivamente il tasto di prova deve essere premuto per almeno 3 secondi fino all'accensione del LED rosso di segnalazione e poi rilasciato entro 2 secondi. Il rivelatore emette un segnale acustico se è stato attivato con successo ed è pronto per il funzionamento.
Se questa procedura non è stata eseguita, il rivelatore non è pronto all'uso e in caso di pericolo non emette l'allarme!
Stato normale
In stato normale, il LED rosso di controllo, posto sotto il coperchio dell'alloggia- mento, lampeggia ca. una volta ogni 40 secondi e segnala così la funzionalità del rilevatore.
Indicatori e funzioni

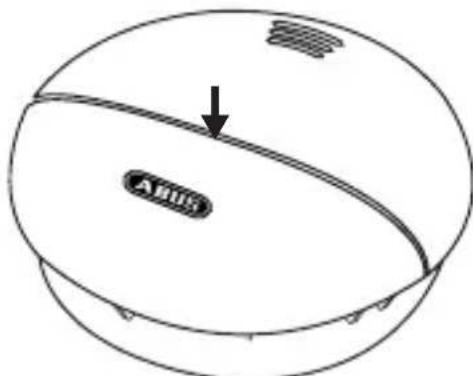

Test dell'elettronica dell'apparecchio
Si raccomanda di verificare con regolarità il funzionamento del rilevatore di fumo tenendo premuto il pulsante di verifica/di arresto. Viene emesso il segnale acustico e il LED rosso "ALARM" lampeggia. Questo non indica che nell'ambiente è presente fumo, ma conferma semplicemente il corretto funzionamento del rilevatore di fumo
Con il test dell'elettronica dell'apparecchio si attiva automaticamente il silenziamento dei segnali acustici per 10 minuti, durante i quali il LED lampeggia ogni 10 secondi. Decorsi 10 minuti, il rilevatore ritorna automaticamente allo stato normale e il LED ritorna a lampeggiare ogni 40 secondi.
Dopo l'installazione, testare tassativamente il funzionamento del rilevatore. Si raccomanda inoltre di eseguire verifiche regolari. Mantenere un braccio di distanza dall'apparecchio in modo da proteggere l'udito!
Autodiagnosi con messaggio di errore automatico
| Modalità acustica visiva Avvertenza | |||
| Stato normale | - | II LED rosso lam-peggia ca. ogni 40 secondi | Rilevatore in funzione |
| Batteria debole Segnale acustico ca. ogni 40 secondi | - | Sostituire il rilevatore | |
| Autodiagnosi con automatico mes-saggio d'errore | Segnale acustico ca. ogni 40 secondi | - | Pulizia o sostituzi-one del rilevatore |
| Test dell'elettro-nica dell'appare-cchio Elettronic | Segnale acustico II LED rosso lampeggia | Il silenziamento viene attivato | |
| Silenziamento dell'allarme | - | II LED rosso lam-peggia ca. ogni 8 secondi | Silenziamento dei segnali acustici per 10 minuti |
| Stato di allarme Frequenti segnali acustici di allarme | II LED rosso lam-peggia simulta-neamente con Segnali acustici di allarme | Si veda il capitolo: "Comportamento in caso di allarme" | |
Indicatori e funzioni
Batteria debole
Se la tensione della batteria del rilevatore scende sotto un determinato valore, il rilevatore emette un segnale acustico di avvertenza (ogni 40 secondi). Quando si sente questo segnale di avviso, si deve immediatamente sostituire il rilevatore con uno nuovo! La batteria del rilevatore è installata in modo permanente e non può essere sostituita!
A partire dal momento del primo segnale di avviso della batteria, il rilevatore resta ancora in funzione e perfettamente funzionante per almeno 30 giorni!
Autodiagnosi con messaggio di errore automatico
Il rilevatore di fumo esegue periodicamente un'autodiagnosi e, in presenza di sporco, è in grado di calibrare automaticamente la sensibilità della camera di misurazione del fumo. Se la sensibilità di attivazione del rilevatore scende sotto una soglia minima necessaria (ad esempio a causa di un'eccessiva presenza di sporco nella camera di misurazione del fumo), il rilevatore emette un segnale acustico ogni 40 secondi
non è possibile rimuovere il messaggio di errore eseguendo la pulizia del rilevatore, si deve sostituire immediatamente l'apparecchio (si veda il capitolo "Cura e manutenzione")!
Stato di allarme
Se rileva fumo da incendio, l'apparecchio emette un segnale di allarme forte e intermittente mentre, allo stesso tempo, il LED rosso lampeggia a brevi intervalli. In questo caso, procedere come descritto nel capitolo "Comportamento in caso di allarme".

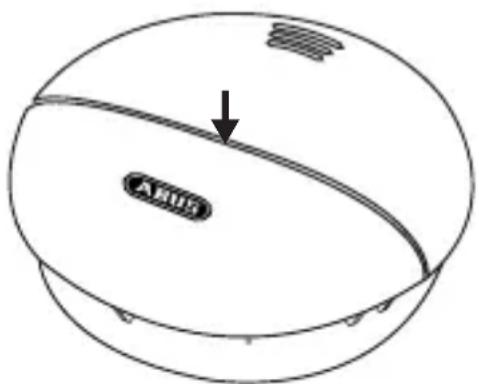

Funzione di tacitazione dell'allarme
Se il rilevatore è in stato di allarme, è possibile disattivare l'allarme acustico per circa 9 minuti premendo il pulsante di verifica/di arresto.
Se la funzione di silenziamento dell'allarme è attiva, il LED rosso lampeggia ogni 10 secondi.
Se, una volta trascorsi i 9 minuti di silenziamento dell'allarme, l'apparecchio rileva ancora fumo nella camera di rilevamento del fumo emetterà di nuovo l'allarme acustico.
Confermare il silenziamento dell'allarme soltanto se si è assolutamente sicuri di poter escludere un'eventuale causa di incendio!
Cura e manutenzione
Cosa fare in caso di falso allarme?
Possibili cause di falsi allarmi sono: lavori di saldatura e di tranciatura, brasatura e altri lavori ad alte temperature, lavori di taglio con seghe e levigatura, polvere prodotta da interventi edilizi o pulizia, forti effetti elettromagnetici, oscillazioni di temperatura, che provocano la condensazione dell'umidità nel rilevatore, nonché polvere domestica e piccolissimi insetti.
- Prima di eseguire nelle vicinanze del rilevatore lavori che potrebbero provocare falsi allarmi, si raccomanda di coprire temporaneamente il rilevatore o di rimuoverlo. Dopo il completamento dei lavori, si deve sativamente ripristinare la funzionalità originaria ed eseguire una verifica!
Cura e manutenzione
Pulizia
Secondo la norma di utilizzo tedesca DIN 14676, la funzionalità di ogni rilevatore di fumo installato deve essere regolarmente controllata e garantita da misure di manutenzione preventiva. Questo include un controllo almeno una volta ogni 12 ± 3 mesi, inclusa la manutenzione e la verifica del funzionamento dei segnali di avviso. I risultati e gli interventi devono essere opportunamente documentati.
- I rilevatori impolverati devono essere puliti. Gli accumuli di polvere presenti nelle fessure del rilevatore possono essere aspirati o soffiati via.
- Se necessario, rimuovere la polvere con un pennello.
• La superficie può essere pulita con un panno leggermente umido e sapone. - Prestare attenzione a non far penetrare acqua all'interno dell'apparecchio! Non lavare l'apparecchio nella lavastoviglie!
- Non utilizzare detergenti o prodotti chimici aggressivi, corrosivi, caustici e abrasivi o spazzole dure!
Manutenzione
- I componenti elettronici di ogni rilevatore di fumo sono soggetti a processi di invecchiamento. Inoltre, con il tempo, sul retino di protezione dall'ingresso di insetti e nella camera di misurazione fumo si accumulerà inevitabilmente dello sporco.
- Durata di vita dell'apparecchio:
Il rilevatore di fumo deve essere sostituito al più tardi 10 anni + 6 mesi dalla data di produzione.
Garanzia
- I prodotti ABUS sono progettati con la massima cura e sono prodotti e controllati conformemente alle direttive vigenti in materia.
- La garanzia copre esclusivamente i difetti riconducibili a errori di materiale o di fabbricazione presenti al momento della vendita.
Nel caso in cui sia comprovato un difetto di materiale o di fabbricazione, il rilevatore di fumo sarà riparato o sostituito a discrezione del fornitore della garanzia.
- La garanzia di qualità termina in questi casi alla scadenza del periodo originario di garanzia di 2 anni. Si escludono espressamente ulteriori pretese.
- Sono escluse dalla garanzia le batterie incluse nella fornitura o montate in modo fisso.
- ABUS non si assume alcuna responsabilità per eventuali difetti o danni causati da fattori esterni (ad es. trasporto, uso della forza, uso scorretto), da un utilizzo improprio, da normale usura o dalla mancata osservanza delle presenti istruzioni.
- Per far valere una pretesa di garanzia, si deve allegare al rilevatore di fumo oggetto del reclamo anche la prova d'acquisto originale indicante la data d'acquisto e aggiungere una breve descrizione scritta del difetto.
- Se si riscontra un difetto del rilevatore di fumo che fosse già presente al momento dell'acquisto, è possibile rivolgersi direttamente al proprio rivenditore entro i primi due anni.
Smaltimento Dichiarazione di prestazione
Smaltimento
Smaltire il dispositivo secondo la Direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) (WEEE - Waste Electrical and Electronic Equipment). Per informazioni, rivolgersi alle autorità comunali responsabili dello smaltimento dei rifiuti. Per informazioni sui punti di raccolta per le apparecchiature in disuso, si prega di rivolgersi, ad es., all'amministrazione comunale locale, alla società locale di smaltimento rifiuti o al proprio rivenditore.
Dichiarazione di prestazione 2017RWM140
Il presente rivelatore di fumo è testato e certificato come prodotto da costruzione ai sensi del Regolamento UE 305/2011. La produzione è monitorata mediante controlli regolari e indipendenti allo scopo di stabilire l'osservanza senza alterazioni dei requisiti legali e normativi. Per la dichiarazione di prestazione, consultare il sito www.abus.com. Si prega di inserire nel campo di ricerca in alto a destra il rilevatore di fumo tipo (RWM140), andare poi su downloads. Facendo doppio clic qui, è possibile visualizzare la dichiarazione di prestazione. Inoltre, qui si trovano anche la scheda tecnica e le istruzioni per il rilevatore di fumo.
Conforme al sensi di vfdb (Associazione tedesca per la protezione antincendio) 14/01 (Q)
Questo prodotto è certificato conformemente alla direttive vfdb (Q).
1772-CPR-160955
EN 14604:2005/AC:2008
Dichiarazione di conformità
Dichiarazione di conformità
Con la presente, ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dichiara che l'apparecchio RWM140 è conforme ai requisiti fondamentali e alle pertinenti disposizioni della Direttiva 2004/108/CE. Per ulteriori informazioni riguardanti la Dichiarazione CE o per prendere visione della Dichiarazione CE, si prega di rivolgersi a ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, Germania.
Cì si riservano modifiche tecniche.
Per errori e refusi di stampa non ci si assume alcuna responsabilità.
