GEBRUIKSAANWIJZING RWM140 ABUS

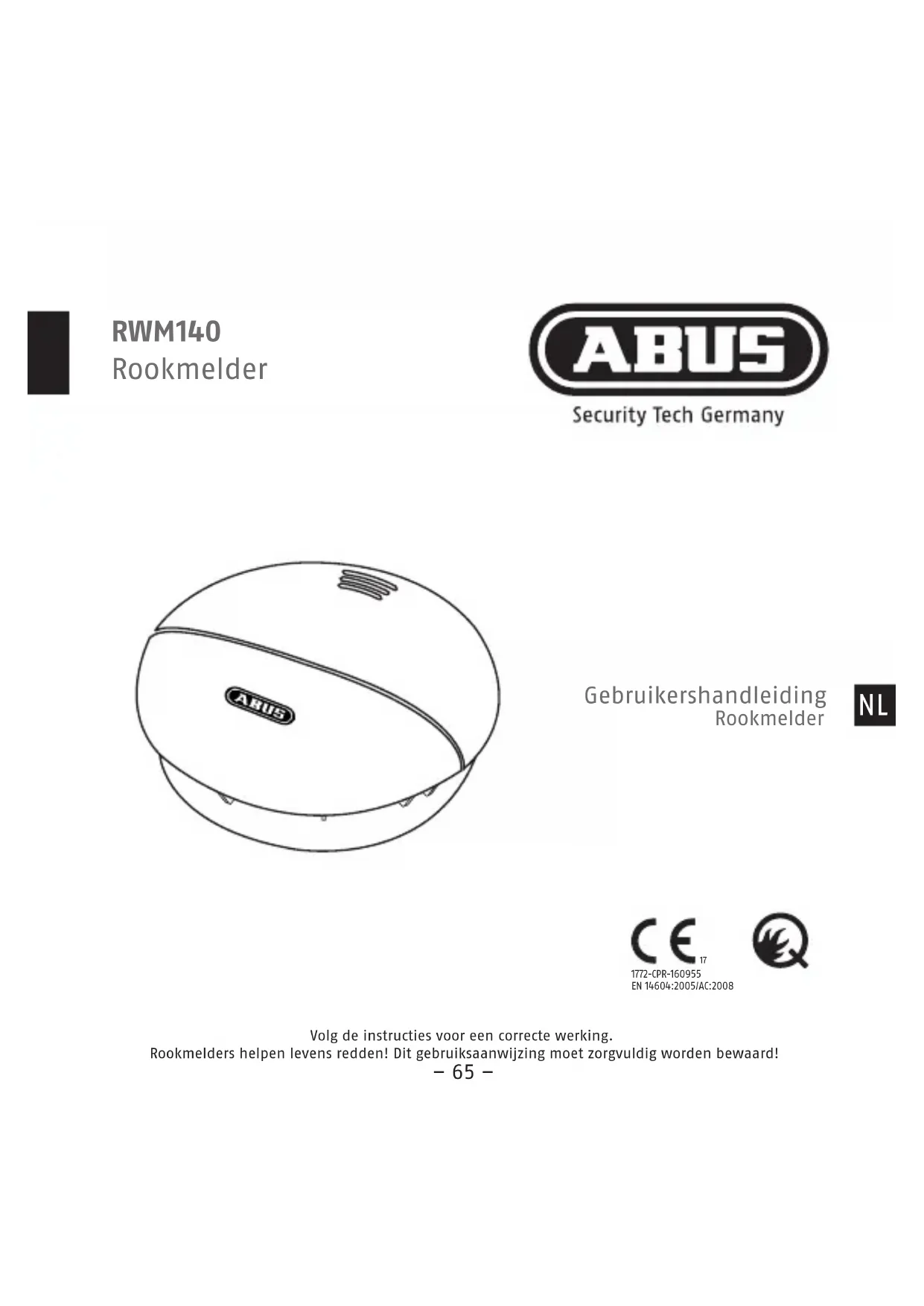

1772-CPR-160955 EN 14604:2005/AC:2008– 63 – Déclaration de conformité FR– 64 –– 65 – RWM140 Rookmelder Volg de instructies voor een correcte werking. Rookmelders helpen levens redden! Dit gebruiksaanwijzing moet zorgvuldig worden bewaard! Gebruikershandleiding Rookmelder

• 1772-CPR-160955 EN 14604:2005/AC:2008– 66 – Inhoudsopgave Inleiding p. 66
• In de verpakking p. 68
• Tips voor de veiligheid p. 68
• Technische gegevens p. 70
• Werkingsprincipe en kenmerken p. 70
• Gedrag bij een alarmering p. 71

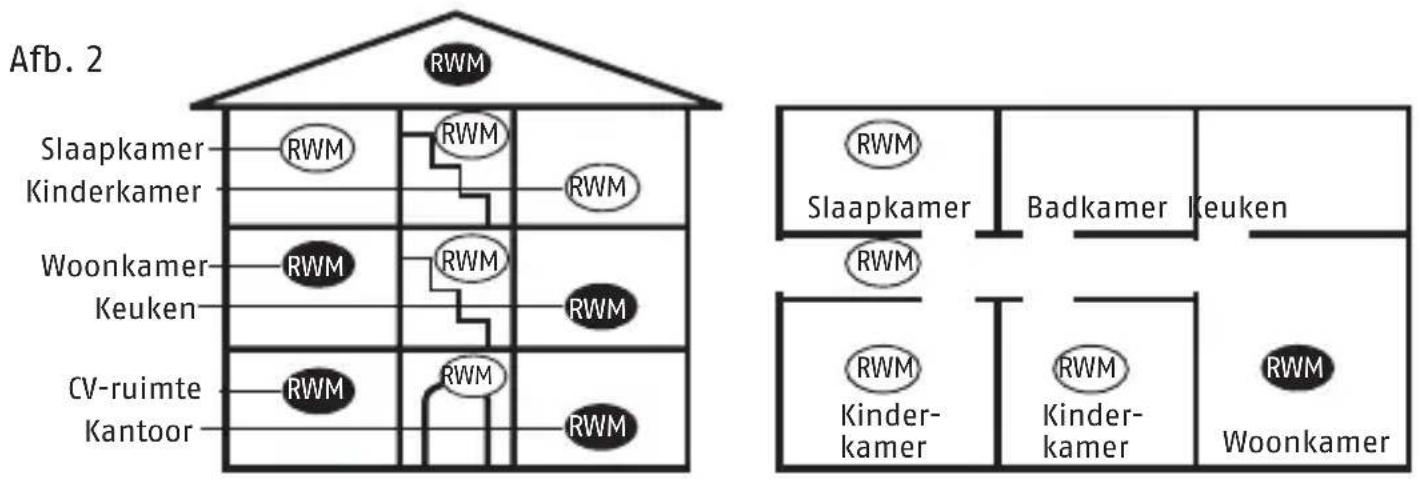

• Plaatsing p. 72
• Montage en ingebruikname p. 74
• Aanduidingen en functies p. 77
• Onderhoud p. 81
• Garantie p. 83
• Afvoeren p. 84
• Prestatieverklaring p. 84
• Conformiteitsverklaring Over deze handleiding Geachte klant, Fijn dat u heeft gekozen voor ons product en wij danken u voor uw vertrouwen. U heeft een goede keuze gemaakt. Deze rookmelder is met de grootste zorg ontwik- keld en geproduceerd om te helpen u tijdig te waarschuwen voor gevaar in geval van brand. Lees deze handleiding volledig door en neem alle aanwijzingen in acht om veilig te kunnen garanderen dat het apparaat optimaal functioneert. Deze folder bevat aanwijzingen en instructies voor montage en onderhoud.– 67 – Inleiding Correct gebruik Gebruik het apparaat uitsluitend voor de doeleinden waarvoor het ontworpen en vervaardigd is. Elke andere toepassing zal worden aangemerkt als oneigenlijk, niet toegelaten gebruik. Dit apparaat mag uitsluitend voor het volgende doel gebruikt worden: p. 85

• Herkennenenmeldenvanbrandeninhuishoudingenofvoorvergelijkbare toepassingen in woonomgevingen Beperking van de aansprakelijkheid Uw rechten zijn beperkt tot reparatie of vervanging van dit product zoals het geleverd is. ABUS aanvaardt geen aansprakelijkheid voor bijzondere schade, bijkomende schade of gevolgschade, met inbegrip van, maar niet beperkt tot omzetverlies, winstderving, beperkingen bij het gebruik van de software, verlies of herstel van gegevens, kosten van vervangende voorzieningen, storingen, materiële schade en vorderingen van derden, o.a. resulterend uit op garanties gebaseerde contractuele, wettelijke of overige schadegerelateerde rechten in de vorm van herstel, ongeacht andere beperkte of bij wet geïmpliceerde bepalingen inzake garantie. In gevallen waarin de beperkte garantie niet geldt, blijft de aansprakelijkheid van ABUS beperkt tot de aanschafprijs van het product. De inhoud van deze handleiding kan zonder aankondiging vooraf worden gewijzigd. ©ABUS August Bremicker Söhne KG, 02/2019 NL– 68 – Pos. Omschrijving Opmerking 1 Openingvoor geluidssignaal 2 Controlelampje (led) Het controlelampje bevindt zich onder het deksel en schijnt daar doorheen. 3 Test-/stopknop De test-/stopknop kan worden bediend door op het onderste segment van het behuizingdeksel te drukken. 4 Sokkel met montageopeningen 5 Rookdetectie-opening Verpakking

• Houdverpakkingsmateriaalenkleineonderdelenaltijduitdebuurt van kinderen – verstikkingsgevaar!

• Verwijdereersthetverpakkingsmateriaalvoordatuhetapparaatin gebruik neemt. Inhoud

• ABUSrookmelderinclusiefvastebatterij

• Bedieningshandleiding

3– 69 – Veiligheidsaanwijzingen In de handleiding en op het apparaat komen de volgende symbolen voor: Symbool Waarschuwings- woord Betekenis Gevaar Waarschuwing voor gevaar van verwonding of gevaren voor de gezondheid. Gevaar Waarschuwing voor gevaar van verwonding of gevaren voor uw gezondheid door elektrische spanning. Belangrijk Veiligheidsaanwijzing bij mogelijke schade aan het apparaat / accessoires. Let op belangrijke informatie. Batterijaanwijzingen Het apparaat wordt gevoed met een vast ingebouwde lithiumbatterij met 3 V gelijkspanning. De batterij kan niet vervangen of opnieuw opgeladen worden! Directe sterkte warmte kan de batterijen beschadigen. Plaats het apparaat daarom niet op hittebronnen (zoals radiateur) of onder direct zonlicht. Functioneren van het apparaat Neem de volgende punten in acht om te zorgen dat het apparaat probleemloos functioneert:

• Hetapparaatmagnietafgedektworden!

• Hetapparaatmagnietgeverfdofbehangenworden!

• Umaghetapparaatnooitopenenofrepareren. De garantie vervalt wanneer deze punten niet in acht worden genomen.

• Indienhetapparaatgevallenisofopeenanderemanierbeschadigdisgeraakt, mag het niet meer gebruikt worden. Veiligheidsaanwijzingen NL– 70 – Technische gegevens

• Voeding 3 VDC lithiumbatterij (niet verwijderbaar)

• Rookdetectie foto-elektrischereectie

• Bedrijfstemperatuur 0° tot 40° C

• Luchtvochtigheid 10 tot 93 % (niet-condenserend)

• Geluidsdruk > 85 dB(A) op 3 m afstand

• Montagelocatie plafond (uitsluitend binnenshuis) Omletseltevoorkomenmoetditapparaatvolgensdeopstelinstructies betrouwbaar aan het plafond worden bevestigd. Werkingsprincipe en kenmerken

• Derookmelderreageertnietopgassen,dampen,hitteenopenvuurofvlammen!

• Personenmeteengehoorbeperkingzullenhetalarmmogelijkniethoren! Voordergelijkesituatieszijnermeldersmetextraoptischesignalering.

• Hetfunctionerenvandemelderkannadeligbeïnvloedwordendoorzeerkrachtige elektromagnetische straling. Installeer de melder daarom niet in de buurt van apparaten die elektromagnetische straling uitzenden of in de buurt van magneten. Technische gegevens | Werkingsprincipe en kenmerken– 71 –

• Dewerkingvanderookmelderberustophetoptischeprincipe(foto-elektrische reflectie) en werkt met een meetkamer, waarin de binnendringende rookdeeltjes worden gemeten.

• Wanneerdedrempelwaardewordtoverschredengenereerthetapparaat een krachtig, akoestisch alarmsignaal.

• Hetalarmwordtuitgeschakeldzodrademeetkamerweerrookvrijis. Wat te doen bij een alarm (1) Waarschuw alle medebewoners (2) Help kinderen, gehandicapten, ouderen en zieken. (3) Sluit alle ramen en deuren achter u. (4) Verlaat meteen het huis. (5) Gebruik geen liften. (6) Alarmeer de brandweer: bel 112. Werkingsprincipe en kenmerken | Gedrag bij alarm NL– 72 – Plaatsing Het verdient aanbeveling rookmelders te plaatsen RWM in ieder geval in alle slaapkamers, kinderkamers en gangen die als vluchtweg dienen. De rookmelders moeten midden in de ruimte aan het plafond (dus niet op de muur) worden gemonteerd (afb. 2). Kies de hoogste plaats met een minimale afstand van 50 cm van wanden, meubels en lampen. Bij schuine plafonds met een hoek van meer dan 20° wordt de melder op een afstand van 0,5 m - 1 m vanaf het hoogste punt gemonteerd. U bereikt een optimale situatie RWM wanneer ook in de overige kamers en in elk trappenhuis rookmelders worden geïnstalleerd. In natte ruimtes (badkamer, toilet, etc.) zijn doorgaans geen rookmelders nodig vanwege de geringe kans op brand. Bekijk de afbeeldingen in deze handleiding! Slaapkamer Keuken Woonkamer CV-ruimte Kantoor Kinderkamer

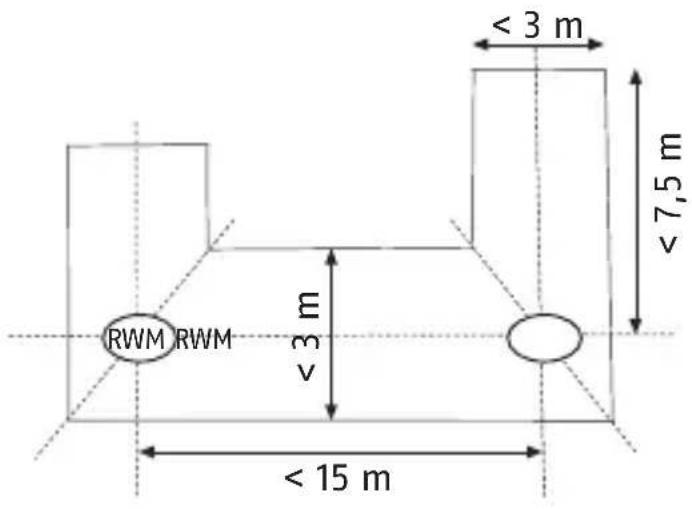

• Maximaleafstandtotdekopzijden: 7,5 m

• Maximaleafstandvanmeldertot melder: 15 m

• Aanbrengenaandeversteklijnvan kruisingen, uitmondingen en hoeken < 7,5 m < 3 m < 15 m Bijzonder geval: Montage in L-vormige ruimtes RMRMRM
• Totaaloppervlak<60m²: Aanbrengen aan de versteklijn

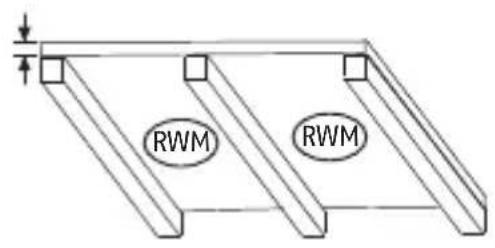

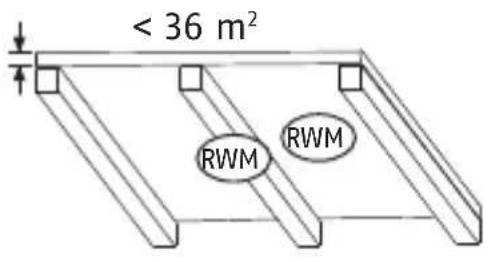

• Totaaloppervlak>60m²:Iedere zijde wordt als een zelfstandige ruimte behandeld RWM RWM RWM Plaatsing NL– 74 – Bijzonder geval: Plafondbalken

• Voorplafondbalken>0,2meneen totaaloppervlakvan<36m²wordt de melder in het midden van de ruimte naar keuze op een balk of op het plafondveld gemonteerd.

• Voorplafondbalken>0,2meneen totaaloppervlakvan>36m²wordt de melder in het midden op ieder plafondveld en niet op de balken gemonteerd

• Bijgalerijenenplatformsmeteen lengte en breedte van > 2 m en een totaaloppervlakvan>16m²wordt eenextrarookmelderinhetmidden op het oppervlak gemonteerd. < 36 m

RMRMRMRM > 2 m > 2 m Bijzonder geval: Galerijen en platforms RWM RWM RWM RWM Plaatsing– 75 – > 1 m > 20° 0,5 - 1 m Bijzonder geval: Schuine plafonds Bijzonder geval: gedeeltelijk schuin plafond > 20°

• Voorschuineplafondsmeteenhoek < 20° bestaan er speciale regels.

• Bijschuineplafondsvan>20°wordt de melder op een afstand van 0,5 - 1 m vanaf het hoogste punt gemonteerd.

• Gedeeltelijkschuineplafondsmeteen horizontaal plafondoppervlak met een breedte van < 1 m moeten net als schu- ine plafonds worden behandeld.

• Bijeengedeeltelijkschuinplafondmet een horizontaal plafondoppervlak en een breedte van > 1 m moet de melder in het midden van het horizontale vlak worden gemonteerd. RWM RWM Plaatsing NL– 76 – Waar mag de rookmelder niet geplaatst worden

• Buiten(uitsluitendgeschiktvoorgebruikingeslotenruimtes);

• Inruimteswaarhetalarmkanafgaandoorstorendefactoren (stoom,condensatie,'normale'rook,damp,stof,vuilofvet;

• Naastventilatorenofdaarmeevergelijkbareopeningen(tocht);

• Inruimteswaardetemperatuurkandalentotonder0°Cofkan oplopen tot boven 40° C. Installatie en ingebruikname Voer de volgende stappen uit in de aangegeven volgorde om de melder aan het plafond te installeren:

1. Maak de rookmelder los door deze linksom (tegen

de wijzers van de klok in) van de sokkel te draaien.

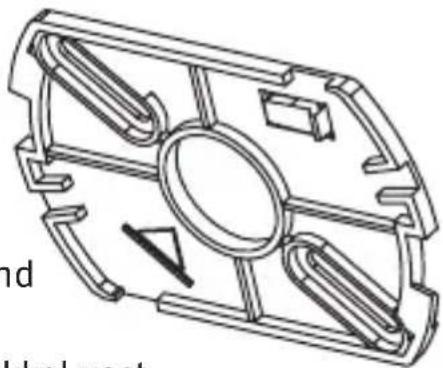

2. Breek de in de bevestigingssokkel aangebrachte

stift los (verdere gebruik in stap 7, wordt gebruikt voor onbedoelde demontage).

3. Neem de boorgaten over door deze op de ondergrond

4. Boor de gaatjes, plaats de pluggen en schroef de sokkel vast.

Let er bij het aftekenen van de boorgaatjes op dat er geen elektrische leidingen of snoeren, buizen of andere belangrijke installatiecompo- nenten achter de afgetekende gaten aanwezig zijn!

5. Noteer vervolgens de datum van installatie

met een watervaste stift op het etiket op de achterzijde van de rookmelder (zie de afbeel- ding hiernaast). Installatie en ingebruikname Installationsdatum | Installation date | Date d'installation: _____________ (DDMMYYYY) z. B. : 02|01|2019

6. Bevestig de rookmelder door deze rechtsom (met de wijzers van de klok mee) op

desokkeltedraaien.Opdezijkantenvandesokkelenderookmelderzijnkleine markeringen aangebracht, waarmee u de melder gemakkelijker op de sokkel kunt bevestigen.

7. Plaats de borgstift van stap 2 in de opening aan de zijkant van de behuizing

om te voorkomen dat de melder kan worden losgedraaid (zie onderstaande afbeeldingen). Ingebruikname

• Daarnamoetdetestknopminstens3secondenwordeningedrukttotdatderode signaal-LED gaat branden en dan binnen 2 seconden weer worden losgelaten. De melder geeft een akoestisch signaal als hij met succes geactiveerd en daarmee bedrijfsklaar is. Als deze procedure niet is gevolgd, is de melder niet bedrijfsklaar en gaat er bij gevaar geen alarm af! Normale bedrijfstoestand De rode controle-led onder het behuizingdeksel knippert in de normale toestand ongeveer een keer per 40 seconden en geeft op die manier aan dat de melder stand-by is. Installatie en ingebruikname Aanduidingen en functies NL– 78 – Testen van de elektronica Controleer de werking van de rookmelder regelmatig door de test-/stopknop onge- veer 5 seconden ingedrukt houden. Er klinkt dan een waarschuwingssignaal en de rode 'ALARM'-led knippert. Dit betekent niet dat er rook is gedetecteerd in de ruimte, maar alleen dat de rookmelder correct werkt. Wanneer de elektronica van het apparaat op deze manier is gecontro- leerd, wordt het alarm gedurende 10 minuten uitgeschakeld. In die tijd knippert de led om de 10 seconden. Na afloop van deze 10 minuten schakelt de melder automatisch over naar de bewakingsmodus. De led knippert dan weer ongeveer elke 40 seconden. Test de melder in ieder geval meteen na het installeren. Bovendien adviseren wij om de melder regelmatig te controleren. Bescherm uw oren en blijf op een armlengte afstand van het apparaat! Aanduidingen en functies – 79 – Modus Akoestisch Visueell Aanwijzing Normale bedrijfs- toestand

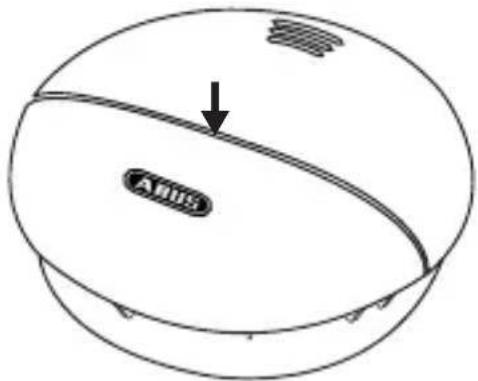

Reinigen of vervan- gen van de melder Test van de elek- tronica van het apparaat Pieptoon Rode led knippert Alarmuitschake- ling geactiveerd Alarmuitscha- keling

Rode led knippert ongeveer om de 8 seconde Alarmuitschake- ling gedurende 10 minuten Alarmtoestand Frequente alarme- ringsgeluiden Rode led knippert gelijktijdig met alarmeringsgeluid Zie paragraaf : 'Gedrag bij alarm' Akoestische en visuele signalisering Aanduidingen en functies NL– 80 – Batterij bijna leeg Wanneer de spanning van de melderbatterij onder een bepaalde waarde daalt, genereert de melder om de 40 seconden een akoestisch waarschuwingssignaal. Zodra dit signaal klinkt, moet de melder dus direct vervangen worden door een nieuwexemplaar.Debaterijisvastingebouwdindemelderenkandusniet vervangen worden! Vanaf het moment dat dit waarschuwingssignaal voor de eerste keer werd gegenereerd, kan de melder nog minimaal 30 dagen volledig functioneel worden gebruikt. Zelftest met automatische foutmelding De rookmelder voert regelmatig een zelftest uit en kan de gevoeligheid van de rookmeetkamer bij vervuiling automatisch corrigeren. Wanneer de gevoeligheid van de melder daalt tot onder een bepaald niveau (bijvoorbeeld door overmatige vervuiling van de meetkamer), genereert de melder om de 40 seconden een piepsignaal. Als deze foutmelding niet verholpen kan worden door de melder schoon te maken, dient de melder per omgaande te worden vervangen! (zie'Onderhoud') Alarm Wanneer de melder rook detecteert zal deze een krachtig alarmsignaal (afwisselend harder en zachter) genereren en zal de rode led tegelijkertijd snel knipperen. Handel in dat geval zoals beschreven onder 'Wat te doen bij een alarm'. Aanduidingen en functies– 81 – Alarmuitschakelfunctie Wanneer de melder in de alarmtoestand is, kan de akoestische alarmering gedurende 10 minuten worden uitgeschakeld door de test-/stopknop in te drukken. Als de alarmuitschakelfunctie is geactiveerd zal de rode LED ongeveer om de 8 seconden knipperen. Wanneer na de ongeveer 10 minuten dat het alarm is uitgeschakeld nog steeds rook in de rookmeetkamer wordt gedetecteerd, gaat het akoestische signaal opnieuw af. Activeer de alarmuitschakeling alleen als u met 100% zekerheid een oorzaak van een brand kunt uitsluiten! Onderhoud Wat te doen bij vals alarm? Mogelijk oorzaken voor vals alarm zijn: Las- en afbrandwerkzaamheden, soldeer- en vergelijkbare werkzaamheden, zaag- en slijpwerkzaamheden, stof bij bouw- ofschoonmaakwerkzaamheden,extremeelektromagnetischeeffecten,temperatuur- wisselingen die leiden tot condenseren van het vocht in de lucht in de melder, minuscule insecten of stuifmeel.

• Bijwerkzaamhedenindebuurtvandemelderdievalsalarmkunnen veroorzaken dient de rookmelder tijdelijk te worden afgedekt of verwij- derd. Controleer na afronding van de werkzaamheden altijd of de melder nog functioneert! Aanduidingen en functies | Onderhoud

NL– 82 – Reinigen Conform de Duitse DIN 14676-norm dient elke geïnstalleerde rookmelder regelmatig te worden gecontroleerd en onderhouden. Dit betekent dat er ten minste een- maal per 9 tot 15 maanden een inspectie dient plaats te vinden inclusief onder- houd en controle van de alarmsignalen. Noteer de resultaten en getroffen maat- regelen.

• Stoffigemeldersmoetenschoongemaaktworden.Opgehooptstofinde luchtspleten van de melder kan weggezogen of -geblazen worden.

• Zonodigkanhetstofookmeteenpenseeltjewordenverwijderd.

• Debuitenkantkanmeteenlichtevochtigedoekeneenzeepoplossing gereinigd worden.

• Leterdaarbijopdatergeenwaterinhetapparaatkomt. Apparaat niet in de vaatwasser reinigen!

• Gebruikgeenscherpe,spitse,schurendehulpmiddelen,agressieve chemicaliën of harde borstels! Onderhoud

• Deelektronischecomponentenvaniedererookmeldergaannaverloop vantijdachteruit.Ookzullenhetinsectenschermendemeetkamer onherroepelijk vuil worden.

• Levensduur van de apparaat: De rookmelder moet uiterlijk 10 jaar + 6 maanden na de productie- datum worden vervangen. Onderhoud– 83 – Garantie

• ABUS-productenwordenmetdegrootstmogelijkezorgvuldigheid ontworpen, vervaardigd en volgens de geldige voorschriften gecon- troleerd.

• Degarantieisuitsluitendvantoepassingopdefectendieophettijdstip van aankoop terug te voeren zijn op materiaal- of fabricagefouten. Indien er aantoonbaar sprake is van een materiaal- of productiefout wordt de rookmelder gerepareerd of vervangen. Zulks ter beoordeling door de verstrekker van de garantie.

• Degarantieeindigtindergelijkegevallennaafloopvandeoorspron- kelijkegarantietermijnvan2jaar.Overigeaansprakenwordenuitdruk- kelijk uitgesloten.

• Meegeleverdeofingebouwdebatterijenzijnuitgeslotenvandegarantie.

• ABUSisnietaansprakelijkvoordefectenenschadetengevolgevan externefactoren(bijvoorbeeldvervoer,gebruikvangeweld,onjuiste bediening), ondeskundig gebruik, normale slijtage of negeren van deze handleiding.

• Omaanspraaktekunnenmakenopdegarantiedientubijdedesbe- treffende rookmelder de originele factuur met datum van aankoop plus een korte beschrijving van de fout bij te sluiten.

• Wanneerueendefectaanderookmelderontdektdatbijdeverkoopal aanwezig was, kunt u in de eerste twee jaar rechtstreeks contact opne- men met de verkoper. Garantie NL– 84 – Afvoeren Voer het apparaat af conform EG-richtlijn 2002/96/EG – WEEE (Waste Electrical and Electronic Equipment) voor oude elektrische en elektro- nische apparatuur. U kunt ook contact opnemen met de lokale gemeentereiniging. Bij uw gemeente of uw verkoper kunt u informatie krijgen over het inleveren en afvoeren van oude apparaten. Prestatieverklaring 2017RWM140 Deze rookmelder is als bouwproduct gecontroleerd en gecertificeerd conform EU-verordening 305/2011. De productie wordt met behulp van regelmatige en onafhankelijke inspecties gecontroleerd teneinde te waarborgen dat te allen tijde voldaan wordt aan de wettelijke en overige normen. De prestatieverklaring vindt u via . Vul in het zoekveld rechtsboven het type van de rookmelder in (RWM140) en ga naar downloads. Met een dubbelklik kunt u de verklaring opvragen. Hier vindt u ook de pagina met de gegevens en de bedieningshandleiding van de rookmelder. Conformiteit volgens VFDB 14/01 (Q) Dit product is gecertificeerd volgens de VFDB-richtlijnen (Q). Afvoeren Prestatieverklaring

1772-CPR-160955 EN 14604:2005/AC:2008– 85 – Conformiteitsverklaring Hierbij verklaart ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, Duitsland, dat het apparaat RWM140 voldoet aan de eisen en toepasselijke bepalin- gen van richtlijn 2004/108/EG. Voor nadere informatie over de CE-verklaring of voor inzage in de CE-verklaring verzoeken wij u contact op te nemen met ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, Duitsland. Conformiteitsverklaring
