BEDIENUNGSANLEITUNG RWM140 ABUS
Bedienungs-, Installations- und Wartungsanleitung
Rauchwarnmelder
User manual
Smoke alarm device
Manuel utilisateur
Befolgen Sie die Anweisungen, um den ordnungsgemäßen Betrieb sicherzustellen. Rauchwarnmelder helfen Leben retten! Bewahren Sie diese Bedienungsanleitung sorgfältig auf.
Inhaltsverzeichnis
Einleitung 2
Lieferumfang 4
Sicherheitshinweise 5
Technische Daten 6
Funktionsprinzip und Leistungsmerkmale 6
Verhalten im Alarmfall 7
Standortauswahl 8
Montage und Inbetriebnahme ....12
Anzeigen und Funktionen 13
Pflege und Wartung 17
Gewährleistung 19
Entsorgung 20
Leistungserklärung 20
Konformitätserklärung 21
Hinweise zur Bedienungsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen.
Dieser Rauchwarnmelder ist mit größter Sorgfalt entwickelt und hergestellt worden, um dazu beizutragen, dass Sie rechtzeitig auf die Gefahr eines Brandes aufmerksam werden. Bitte lesen Sie diese Bedienungsanleitung vollständig und beachten alle Hinweise, weil somit die bestmögliche Handhabung des Gerätes erreicht wird.
Dieses Heft gilt als Montage- und Wartungsanleitung.
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß! Dieses Gerät darf nur für folgenden Zweck verwendet werden:
- Erkennen und Melden von Bränden in Haushalten oder für vergleichbare Anwendungen in Wohnbereichen
Haftungsbeschränkung
Ihre Rechte beschränken sich auf die Reparatur oder den Ersatz dieses Produktes im Lieferzustand. ABUS übernimmt keine Haftung für jegliche spezielle, beiläufig entstandene oder Folgeschäden, inklusive, aber nicht beschränkt auf entstandene Ertragseinbußen, Gewinneinbußen, Einschränkungen bei der Verwendung der Software, Verlust oder Wiederherstellung von Daten, Kosten für Ersatzeinrichtungen, Ausfallzeiten, Sachschäden und Forderungen Dritter, infolge von u.a. aus der Gewährleistung erwachsenden, vertraglichen, gesetzlichen oder schadenersatzrechtlichen Wiederherstellungsansprüchen ungeachtet anderer Beschränkter oder per Gesetz implizierter Gewährleistungsbestimmungen oder für den Fall, dass die beschränkte Gewährleistung nicht gilt, beschränkt sich der Haftungsumfang von ABUS auf den Kaufpreis des Produktes.
Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.
©ABUS August Bremicker Söhne KG, 02/2019
Einleitung | Lieferumfang


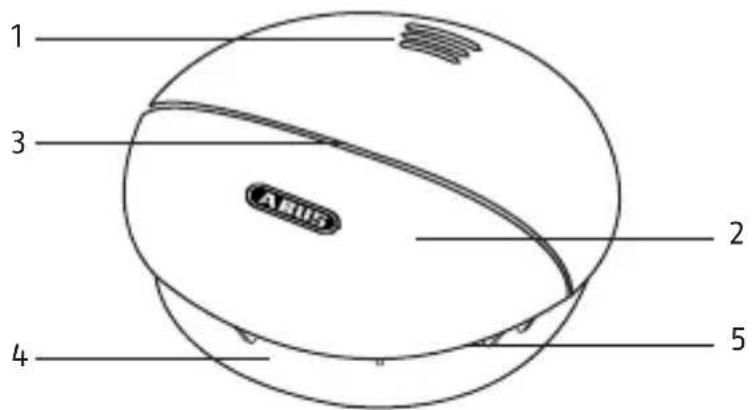

1 3 A座11分 2 4 5| Pos. Benennung Bemerkung | |
| 1 Schallaustrittsöffnung | |
| 2 Kontrollleuchte (LED) | Die Kontrollleuchte befindet sich unter dem Deckel und durchleuchtet diesen. |
| 3 Prüf-/ Stopptaste Die Prüf-/ | Stoptaste wird durch einen Druck auf das untere Segment des Gehäusedeckels betätigt. |
| 4 Meldersockel mit Montagebohrungen | |
| 5 Raucheintrittsöffnung |
Verpackung

- Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern – Erstickungsgefahr!
- Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.
Lieferumfang
• ABUS Rauchwarnmelder inklusive fest verbauter Batterie
• Bedienungsanleitung
• Installationsmaterial
Sicherheitshinweise
Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:
| Symbol Signalwort Bedeutung | ||
![]() | Gefahr | Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit. |
![]() | Gefahr | Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung. |
![]() | Wichtig | Sicherheitshinweis auf mögliche Schäden am Gerät / Zubehör. |
![]() | Hinweis Hinweis auf wichtige Informationen. | |
Batteriehinweise
Das Gerät wird über eine fest verbaute 3 V Lithium-Batterie versorgt. Die Batterie kann nicht gewechselt werden und ist nicht wieder aufladbar!

Direkte starke Wärme kann die Batterie beschädigen. Stellen Sie das Gerät daher nicht auf Hitzequellen (z. B. Heizkörper) oder unter direktes Sonnenlicht.
Gerätefunktion
Um eine einwandfreie Gerätefunktion zu gewährleisten, beachten Sie bitte die folgenden Punkte:
• Das Gerät darf nicht abgedeckt werden!
- Das Gerät darf nicht überstrichen oder mit Tapeten abgedeckt werden!
- Sie dürfen das Gerät keinesfalls öffnen oder reparieren.
Bei Nichtbeachtung erlischt die Garantie.
- Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, darf es nicht mehr benutzt werden.
Technische Daten | Funktionsprinzip und Leistungsmerkmale
Technische Daten
| Spannungsversorgung 3 V Lithium-Batterie (fest verbaut) |
| Rauchdetektion fotoelektrische Reflexion |
| Optische Betriebsanzeige LED blinkt ca. 1 mal pro Sekunde |
| Stromaufnahme < 8 μA (Standby) || 50 mA (Alarm) |
| Betriebstemperatur 0° bis 40°C |
| Luftfeuchtigkeit 10 % bis 93 % (nicht kondensierend) |
| Schalldruck > 85 dB (A)@3 m |
| Alarmstummschaltung 10 Minuten |
| Erfassungsbereich max. 40 m2 innerhalb eines Raumes |
| Montageort Decke (ausschließlich in Innenräumen) |

Um Verletzungen vorzubeugen, muss dieses Gerät gemäß Aufstellungsanweisungen zuverlässig an der Decke befestigt werden.
Funktionsprinzip und Leistungsmerkmale
- Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den Rauchwarnmelder nicht erkannt!
- Personen mit beeinträchtigter Hörleistung können den Alarm möglicherweise nicht hören! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!
- Besonders hohe elektromagnetische Strahlungen können die Funktion des Melders beeinträchtigen. Installieren Sie den Melder deshalb nicht in der Nähe von Geräten, die elektromagnetische Strahlung aussenden oder in der Nähe von Magneten.
Funktionsprinzip und Leistungsmerkmale | Verhalten im Alarmfall
- Der Rauchwarnmelder arbeitet nach dem optischen Prinzip (fotoelektrische Reflektion) und besitzt eine Messkammer, in der eindringende Rauchpartikel gemessen werden.
- Wird die Alarmschwelle überschritten ertönt ein lautstarker, akustischer Alarm.
- Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei ist.
Verhalten im Alarmfall

(1) Warnen Sie alle Mitbewohner
(2) Helfen Sie Kindern, behinderten, älteren und kranken Menschen.
(3) Schließen Sie alle Fenster und Türen hinter sich.
(4) Verlassen Sie umgehend das Haus.
(5) Benutzen Sie keine Aufzüge.
(6) Alarmieren Sie die Feuerwehr: Tel. 112.

Standortauswahl
Standortauswahl


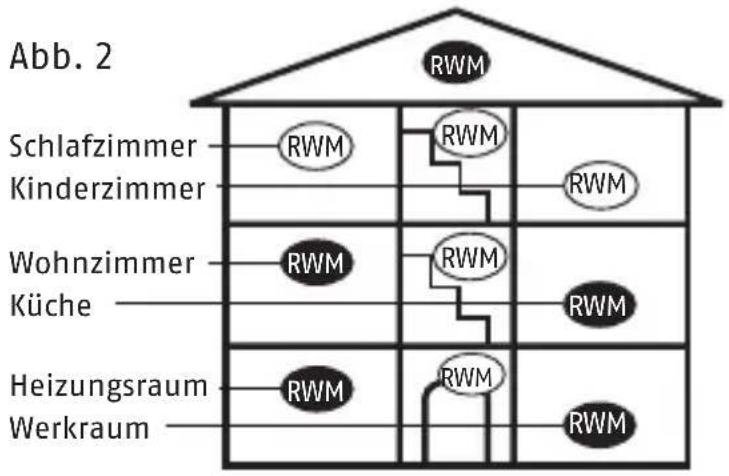

Abb. 2 Schlafzimmer Kinderzimmer Wohnzimmer Küche Heizungsraum Werkraum RWM RWM RWM RWM RWM RWM RWM


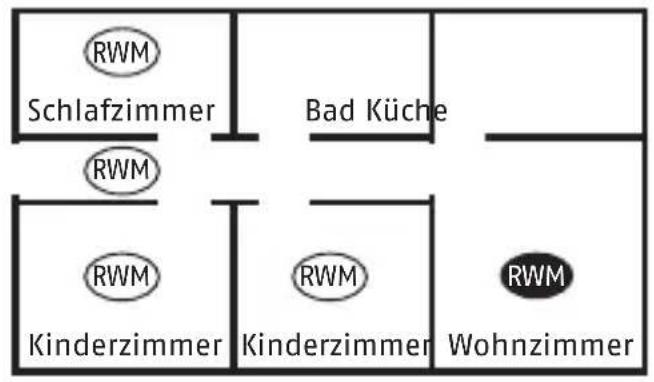

RWM Schlafzimmer Bad Küche RWM RWM Kinderzimmer RWM Kinderzimmer RWM WohnzimmerRauchwarnmelder sollten als Mindestausstattung RWM in allen Schlafräumen, Kinderzimmern und Fluren, die als Fluchtwege dienen, jeweils in der Raummitte ausschließlich an der Zimmerdecke (keine Wandmontage) installiert werden (Abb. 2). Wählen Sie den höchst gelegenen Montageort mit einem Mindestabstand von 50 cm zu umliegenden Wänden, Möbelstücken und Lampen. Bei Dachschrägen mit einem Neigungswinkel über 20° erfolgt die Montage mit einem Abstand von 0,5 m - 1 m vom höchsten Punkt. Eine optimale Ausstattung RWM erreichen Sie, wenn die Geräte auch in allen übrigen Räumen sowie in den Treppenfluren installiert werden. In Waschräumen (Bad, Toilette etc.) ist ein Rauchwarnmelder in der Regel wegen der geringen Brandgefahr nicht erforderlich. Die lokalen Bestimmungen sind zu berücksichtigen! Bitte beachten Sie die Grafiken in dieser Anleitung

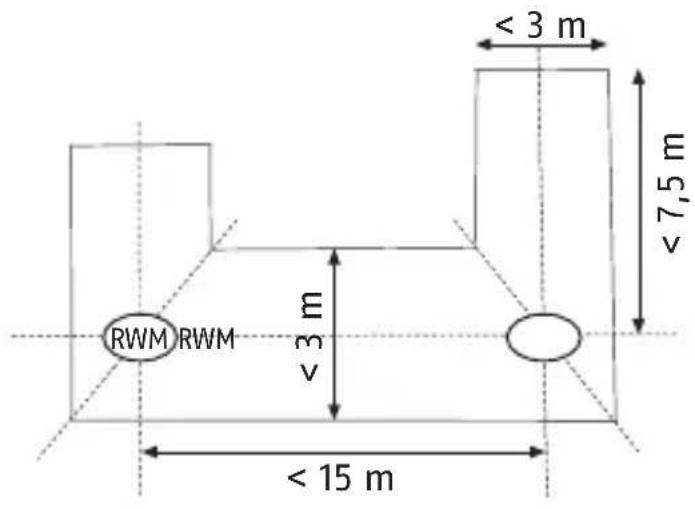

Spezialfall: Montage im Flur mit einer Breite < 3 m
• Maximaler Abstand von Melder zu Melder: 15 m
- Anbringung an der Gehrungslinie von Kreuzungen, Einmündungen und Eckbereichen
DE
Spezialfall: Montage in L-förmigen Räumen
- Gesamtfläche > 60 m³: Jede Seite wird wie ein eigenständiger Raum behandelt
Standortauswahl

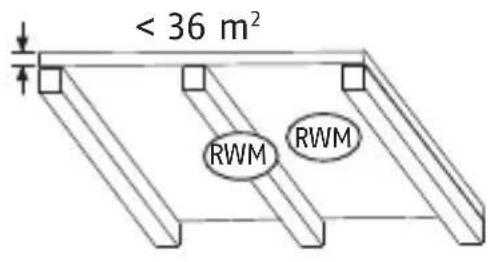

Spezialfall: Deckenunterzüge


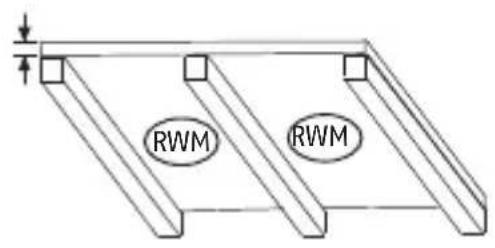

RWM RWM- Für Deckenunterzüge > 0,2 m und einer Gesamtfläche von < 36 m² erfolgt die Montage in der Raummitte wahlweise auf dem Unterzug oder dem Deckenfeld.
- Für Deckenunterzüge > 0,2 m und einer Gesamtfläche von > 36 m² erfolgt die Montage mittig auf jedem Deckenfeld und nicht auf den Unterzügen

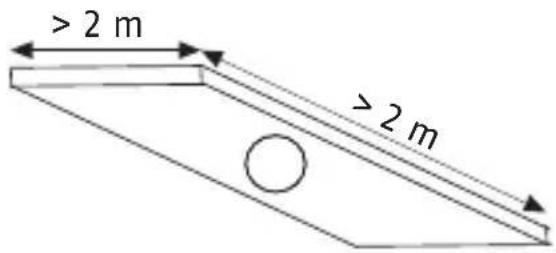

Spezialfall: Galerien und Podeste
Spezialfall: Dachschrägen
- Bei Dachschrägen über >20^ erfolgt die Montage mit einem Abstand von 0,5 - 1 m vom höchsten Punkt.
DE
Spezialfall: Teilweise Dachschrägen
Wo der Rauchwarnmelder nicht installiert werden sollte
- im Freien (Einsatz nur in geschlossenen Räumen);
- in Räumen in denen der Alarm durch Störgrößen (Dampf, Kondensation, „normalen“ Rauch, Dunst, Staub, Schmutz oder Fett, z. B. Küchen) ausgelöst werden kann;
- neben einem Luftabzug oder ähnlichen Lüftungsöffnungen (Zugluft);
- in Bereichen, in denen die Temperatur unter 0 °C fallen oder über 40 °C steigen kann.

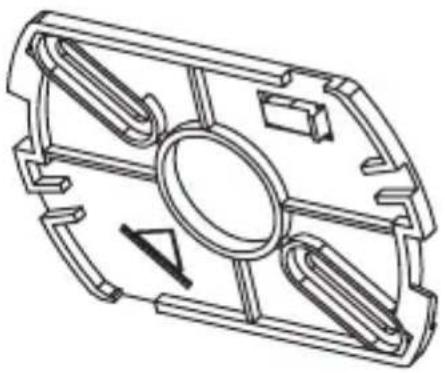

Montage und Inbetriebnahme
Führen Sie die folgenden Schritte in der gegebenen Reihenfolge aus, um den Melder an der Decke zu montieren:
- Rauchwarnmelder durch Drehen gegen den Uhrzeigersinn vom Gehäusesockel lösen.
- Brechen Sie den im Montagesockel befindlichen Sicherungsstift aus (weitere Verwendung in Schritt 7, dient der unbeabsichtigten Demontage).
- Bohrlöcher durch den Gehäusesockel markieren.
- Die erforderlichen Bohrungen und Dübel anbringen und den Meldersockel festschrauben.

en Sie beim Markieren der Bohrlöcher sicher, dass sich keine elektrischen Leitungen/Kabel, Rohrleitungen oder andere wichtige Installationskomponenten hinter der Montagestelle befinden!
- Tragen Sie anschließend das aktuelle Datum (Installationsdatum) mit einem wasser- und abriebfesten Stift auf dem rückseitigen Etikett des Melders ein (siehe nebenstehende Abbildung).
Installationsdatum | Installation date | Date d'installation: ____ (DDMMYYYY)

z. B.: 02|01|2019
Montage und Inbetriebnahme Anzeigen und Funktionen
- Rauchwarnmelder durch Drehen im Uhrzeigersinn am Meldersockel befestigen. Seitlich am Meldersockel sowie am Melder selbst befinden sich kleine Markierungen, die ein passgenaues Aufsetzen des Melders auf dem Meldersockel erleichtern.
- Führen Sie den Sicherungsstift (aus Schritt 2) in der seitlich vorgesehenen Gehäuseöffnung ein, um den Melder gegen Abdrehen zu sichern (siehe nächste Abbildungen).


Anschließend muss die Prüftaste für mindestens 3 Sekunden gedrückt werden, bis die rote Signal LED aufleuchtet und dann innerhalb von 2 Sekunden wieder losgelassen werden. Der Melder gibt einen Signalton ab, wenn er erfolgreich aktiviert wurde und somit betriebsbereit ist.

Wurde dieser Vorgang nicht durchgeführt, ist der Melder nicht betriebsbereit und löst im Gefahrfall keinen Alarm aus!
Normalzustand
Die rote Kontroll-LED unter dem Gehäusedeckel blinkt im Normalzustand alle 40 Sekunden einmal und signalisiert die Betriebsbereitschaft des Melders.
Anzeigen und Funktionen

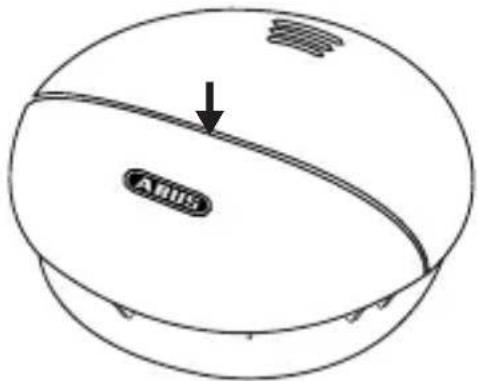

Test der Geräteelektronik
Überprüfen Sie die Funktion des Rauchwarnmelders regelmäßig indem Sie die Test-/Reset-Taste drücken. Der Warnton ertönt und die rote „ALARM“ LED blinkt. Dies signalisiert nicht, dass Brandrauch in der Raumluft vorhanden ist, sondern bestätigt die ordnungsgemäße Funktion des Rauchwarnmelders

Durch den Test der Geräteelektronik wird automatisch die Stummschaltung für 10 Minuten aktiviert. Nach Ablauf der 10 Minuten schaltet sich der Melder automatisch in den Normalzustand zurück, die LED blinkt dann wieder ca. alle 40 Sekunden.

Testen Sie die Funktion des Melders unbedingt nach der Installation. Zusätzlich wird eine regelmäßige Überprüfung empfohlen.
Akustische und visuelle Signalisierung
| Modus akustisch visuell Hinweis | |||
| Normalzustand | - | Rote LED blinkt ca. alle 40 Sekunden | Melder in Betrieb |
| Schwache Batterie Piepton ca. alle 40 Sekunden | - | Melder austauschen | |
| Selbsttest mit automatischer Fehlermeldung | Piepton ca. alle 40 Sekunden | - | Reinigen oder austauschen des Melders |
| Test der Geräte-elektronik | Piepton Rote LED blinkt Stummschaltung | wird aktiviert | |
| Alarm-Stumm-schaltung | - | Rote LED blinkt ca. alle 8 Sekunden | Stummschaltung für 10 Minuten |
| Alarmzustand Häufige Alarm-töne | Rote LED blinkt zeitgleich mit Alarm-tönen | Siehe Kapitel: „Verhalten im Alarmfall“ | |
DE
Anzeigen und Funktionen
Schwache Batterie
Unterschreitet die Batteriespannung des Melders einen gewissen Wert, signalisiert dies der Melder über ein akustisches Warnsignal (alle 40 Sekunden). Beim Ertönen dieses Warnsignals muss der Melder unverzüglich durch einen neuen ersetzt werden! Die Batterie des Melders ist fest verbaut und kann nicht getauscht werden!

Ab dem Zeitpunkt des ersten Batteriewarnsignals ist der Melder noch immer mindestens 30 Tage betriebsbereit und voll funktionsfähig!
Selbsttest mit automatischer Fehlermeldung
Der Rauchwarnmelder durchläuft periodisch einen Selbsttest. Fällt die Auslöse- empfindlichkeit des Melders unter eine erforderliche Mindestschwelle (z. B. durch übermäßige Verschmutzung der Rauchmesskammer), piept der Melder alle 40 Sekunden einmal.

sich die Fehlermeldung durch Reinigen des Melders nicht beseitigen, muss der Melder unverzüglich ausgetauscht werden (siehe Kapitel und Wartung“)!
Alarmzustand
Wird Brandrauch detektiert, ertönt ein lauter, pulsierender Alarmton und die rote LED blinkt zeitgleich in kurzen Abständen. Gehen Sie in diesem Fall wie im Kapitel „Verhalten im Alarmfall“ beschrieben vor.

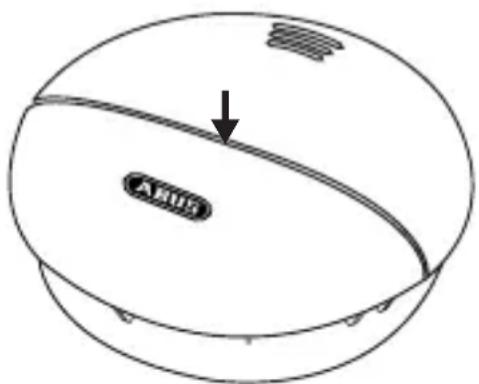

Alarm-Stummschaltefunktion
Befindet sich der Melder im Alarmzustand, kann die akustische Alarmierung mittels Drücken der Prüf-/Stopptaste für 10 Minuten deaktiviert werden.
Ist die Stummschaltefunktion aktiv, blinkt die rote LED ca. alle 8 Sekunden.
Wird nach Ablauf der 10-minütigen Stummschaltung immer noch Brandrauch in der Rauchmesskammer detektiert, ertönt der akustische Alarm erneut.

Betätigen Sie die Alarmstummschaltung nur, wenn Sie absolut sicher eine Brandursache ausschließen können!
Pflege und Wartung
Was tun bei Täuschungsalarmen?
Mögliche Ursachen für Täuschungsalarme sind: Schweiß- und Trennarbeiten, Löt- und sonstige Heißarbeiten, Säge- und Schleifarbeiten, Staub durch Baumaßnahmen bzw. Reinigungsarbeiten, extreme elektromagnetische Einwirkungen, Temperaturschwankungen, die zur Kondensation der Luftfeuchte im Melder führen, kleinste Insekten oder Blütenstaub.

- Bei Täuschungsalarm hervorrufenden Arbeiten im Umfeld des Melders, sollte dieser vorübergehend abgedeckt oder entfernt werden. Nach Abschluss der Arbeiten muss die ursprüngliche Funktionsbereitschaft noch zwingend wiederhergestellt und überprüft werden!
Pflege und Wartung
Reinigen
Gemäß der deutschen Anwendungsnorm DIN 14676 muss die Funktionsfähigkeit jedes installierten Rauchwarnmelders regelmäßig überprüft und durch Instandhaltungsmaßnahmen sichergestellt werden. Dies beinhaltet eine Inspektion mindestens einmal im Abstand von 12 ± 3 Monaten inklusive Wartung und Funktionsprüfung der Warnsignale.
Die Ergebnisse und Maßnahmen sind entsprechend zu dokumentieren.

- Verstaubte Melder müssen gereinigt werden. Staubablagerungen in den Luftschlitzen des Melders können abgesaugt oder ausgeblasen werden.
- Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
- Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden.
- Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt! Gerät nicht in der Spülmaschine reinigen!
- Benutzen Sie keine scharfen, spitzen, scheuernden, ätzenden Reinigungsmittel, Chemikalien oder harte Bürsten!
Wartung

• Die elektronischen Bauteile jedes Rauchwarnmelders sind Alterungsprozessen unterworfen. Zudem verschmutzen Insektenschutzgitter und Rauchmesskammer unweigerlich im Laufe der Zeit.
• Lebensdauer des Gerätes:
Der Rauchwarnmelder ist spätestens 10 Jahre + 6 Monate nach Produktionsdatum zu ersetzen.
Gewährleistung

- ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
• Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird der Rauchwarnmelder nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren.
Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
- Von der Gewährleistung ausgeschlossen sind mitgelieferte oder fest eingebaute Batterien.
- ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z. B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.
- Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Rauchwarnmelder der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.
- Sollten Sie an dem Rauchwarnmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.
Entsorgung Leistungserklärung
Entsorgung

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG Richtlinie 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.
Leistungserklärung 2017RWM140
Dieser Rauchwarnmelder ist nach Verordnung EU 305/2011 als Bauprodukt geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhängige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht. Die Leistungserklärung finden Sie unter www.abus.com/Service/Leistungserklaerungen. Bitte geben Sie im Suchfeld den Rauchwarnmelder-Typ ein, in diesem Fall RWM140, und gehen auf der Produktseite auf Downloads. Per Doppelklick können Sie hier die Leistungserklärung aufrufen. Zusätzlich finden Sie hier auch das Datenblatt und die Bedienungsanleitung zum Rauchwarnmelder.
Konformität gemäß VFDB 14/01 (Q)
Dieses Produkt ist zertifiziert nach VFDB-Richtlinie (Q).

1772-CPR-160955 EN 14604:2005/AC:2008

Konformitätserklärung
Hiermit erklärt ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dass sich das Gerät RWM140 in Übereinstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der Richtlinie 2004/108/EG befindet. Für weitere Informationen zur CE Erklärung oder zur Einsicht der CE Erklärung, wenden Sie sich bitte an ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter.
DE
DE Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. ©ABUS | D 58292 Wetter (Germany)
www.abus.com
RWM140
Smoke alarm device
Werkingsprincipe en kenmerken.... 70
Technische gegevens | Werkingsprincipe en kenmerken
Technische gegevens
