MANUALE UTENTE Zanotti Monoblock BSB0870Y1AA DAIKIN

MANUALE USO E MANUTENZIONE

USE AND MAINTENANCE INSTRUCTIONS

NOTICE DE MODE D'EMPLOI ET D'ENTRETIEN

1. Avvertenze importanti e di sicurezza
2. Tabella riassuntiva delle targhette
3. Descrizione della macchina
4. Funzionamento della macchina
5. Movimentazione della macchina
6. Installazione della macchina

6.1 Segnalazioni
6.2 Ingombri della macchina
6.3 Posa in opera della macchina
6.4 Spazi liberi di rispetto
6.5 Montaggio della macchina
6.6 Fissaggio del pannello remoto
6.7 Protezioni ed accorgimenti adottati ai fini della sicurezza
6.8 Pulizia

7 Allacciamento della macchina alle fonti di energia

7.1 Allacciamento energia elettrica
7.2 Allacciamento impianto idraulico

1. Comandi elettrici

8.1 Pannello di comando e controllo

1. Controlli, regolazioni e registrazioni da effettuare

9.1 Messa in servizio della macchina
9.2 Per Bloccare / Sbloccare La Tastiera

1. Schema impianto elettrico della macchina

2. Manutenzione e riparazione della macchina
   12 Manutenzione ordinaria

12.1 Manutenzione straordinaria
12.2 Interventi che devono essere effettuati da personale qualificato o dal costruttore
12.3 Inconvenienti tecnici
12.4 Allarmisegnalati dal controllore elettronico

1. Come ordinare i ricambi
2. Smaltimento dell'imballo
3. Smaltimento della macchina

La ringraziamo per la fiducia che ha voluto concederci scegliendo un prodotto Uniblock.

La preghiamo di leggere attentamente questo libretto, preparato appositamente, con consigli ed avvertenze sul corretto modo di installazione, uso e manutenzione del prodotto, al fine di utilizzarne al meglio tutte le caratteristiche.

1. AVVERTENZE IMPORTANTI E DI SICUREZZA

Vengono, di seguito, elencate alcune raccomandazioni relative alla sicurezza, da seguire nell'installazione e nell'uso della macchina.

• L'installazione della macchina deve essere completata conformemente agli schemi ed alle raccomandazioni fornite dal costruttore.
  • I danni dovuti a collegamenti impropri sono esclusi.
• Il conduttore neutro, anche se a terra, non è ammesso come conduttore di protezione
• L'impianto elettrico dell'ambiente in cui viene eseguita l'installazione l'installazione deve essere conforme alle norme vigenti per gli impianti elettrici.
  • La manutenzione della macchina deve essere effettuata da personale istruito o dal costruttore, seguendo tutte
  • le disposizioni dettate dalla normativa EN378.

AVVERTENZA

Per evitare tagli alle mani, usare guanti di protezione

Per qualsiasi utilizzo non previsto della macchina, in particolar modo campo di impiego o comunque per qualsiasi intervento che si voglia effettuare sulla macchina, si fa obbligo all'Utilizzatore di informarsi presso il costruttore circa le eventuali controindicazioni o pericoli derivanti da uso improprio della macchina.

- La macchina deve essere impiegata in conformità alle istruzioni di impiego e per l'uso previsto dal costruttore. Qualsiasi impiego scorretto della macchina rappresenta una condizione anomala e può arrecare danno al mezzo e costituire un serio pericolo per la salute delle persone.

ATTENZIONE

La macchina non è stata costruita per lavorare in ambiente esplosivo. E' quindi assolutamente vietato l'utilizzo della macchina in atmosfera con pericolo di esplosione.

ATTENZIONE

La macchina non è stata costruita per lavorare in ambiente salino. In tal caso è necessario proteggere il condensatore o l'evaporatore con i sistemi più idonei.

In caso di manutenzione con necessità di intervento sul circuito frigorifero, è necessario svuotare l'impianto e portarlo alla pressione atmosferica.

AVVERTENZA

Il fluido frigorigeno non deve essere scaricato in atmosfera, deve essere recuperato con l'apposita attrezzatura a cura di tecnici specializzati

• La ricarica del refrigerante deve avvenire seguendo le indicazioni riportate sulla targhetta tecnica per quanto riguarda tipo e quantità.
• Non è ammesso l'uso di alcun tipo diverso di refrigerante, tanto meno refrigeranti di tipo infiammabile (idrocarburi) o di aria.
• Non sono ammesse modifiche o alterazioni del circuito frigorifero o dei componenti, come saldature sul corpo compressore.
  • L'utente finale deve proteggere l'impianto da pericoli di incendio provenienti dall'esterno

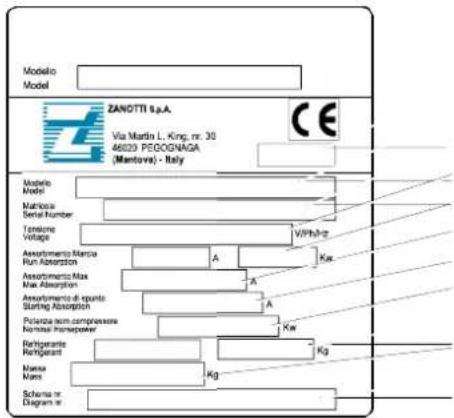

2. TABELLA RIASSUNTIVA DELLE TARGHETTE

Modelo Model ZANOTTI S.p.A. Via Martin L. King, nr. 30 46020 PEGOGNAGA (Mantova) - Italy CE Modelo Medic Marbice Serial Number Tensione Voltage Assortimento Marcia Run Absorption Assortimento Max Max Absorption Assortimento di spunte Stunting Absorption Polariza non compressere Normal Powerpower Refrigerante Refrigerant Marsa Mars Schoma nr. Diagram w

a) Anno di costruzione
b) Codice unità Zanotti
c) Numero matricola
d) Tensione
e) Assorbimento marcia
f) Assorbimento massimo
g) Assorbimento di spunto
h) Potenza nominale compressore
i) Refrigerante: Tipo: Quantità
j) Massa della macchina
k) Numero schema elettrico

	Fluido frigorigeno
	Scarico condensa
	Attenzione: parti calde o fredde
	Attenzione: prima di operare sulla macchina togliere la corrente
	Attenzione: pericolo di folgorazione
	Collegare questo cavo a un interruttore magnetotermico. Mai direttamente alla linea principale
	Senso di rotazione
	Colorazione fili cavo alimentazione
	Attenzione – importante: pulire periodicamente il condensatore con getto d'aria dall'interno verso l'esterno. Eseguire con macchina ferma
	Cavo luce cella
	Cavo micro porta
	Cavo resistenza porta

3. Descrizione della macchina

Le unità della serie SB sono gruppi frigoriferi condensati ad aria o ad acqua (optional) costruiti seguendo il concetto di unità monoblocco, sono composti da:

a. una unità condensante installata esternamente alla cella
b. una parte evaporante inserita in un cassoneto coibentato ed installata esternamente alla cella.
c. un quadro elettrico di controllo e comando, posto sulla unità condensante.
d. un pannello di comando remoto fissato a parete

4. FUNZIONAMENTO DELLA MACCHINA

Gli uniblock SB, sono gruppi frigoriferi a compressione nei quali la produzione del freddo avviene per vaporizzazione a bassa pressione in uno scambiatore termico (evaporatore) di un fluido frigorigeno liquido, tipo HFC; il vapore così ottenuto viene ricondotto allo stato liquido mediante compressione meccanica ad una pressione più elevata, seguita da un raffreddamento in un altro scambiatore termico (condensatore).

Il compressore frigorifero è di tipo ermetico, a moto alternativo, alimentato dalla rete elettrica monofase o trifase. Lo sbrinamento avviene in modo automatico preprogrammato, con frequenza ciclica, con possibilità di intervento anche manuale.

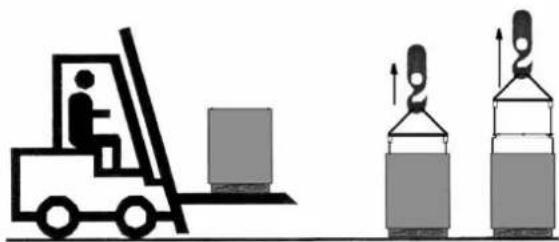

5. MOVIMENTAZIONE DELLA MACCHINA

La movimentazione della macchina può essere effettuata con mezzi di sollevamento e trasporto.

Porre la massima attenzione affinchè nessuno transiti nell'area di manovra del mezzo di sollevamento e trasporto, in modo tale da evitare qualsiasi possibilità di infortunio al personale durante la movimentazione del carico sospeso.

Qualora la macchina venga spedita imballata in una cassa o gabbia di legno, la movimentazione dovrà essere effettuata imbragando l'imballo in modo adeguato.

Prestare particolare attenzione affinchè la velocità di sollevamento della macchina imballata sia tale da evitare oscillazioni con pericolo di rottura delle funi di sollevamento.

6. INSTALLAZIONE DELLA MACCHINA

6.1 Segnalazioni

Il costruttore ha previsto l'apposizione di cartelli di avvertenza e di attenzione con le segnalazioni riportate nella tabella riassuntiva.

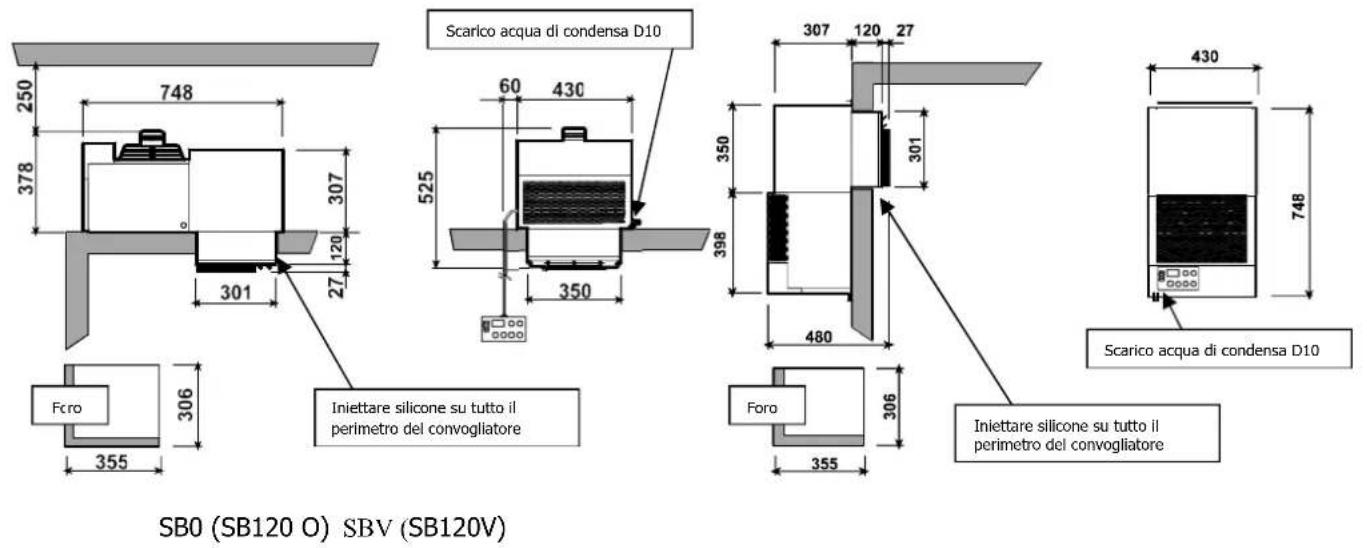

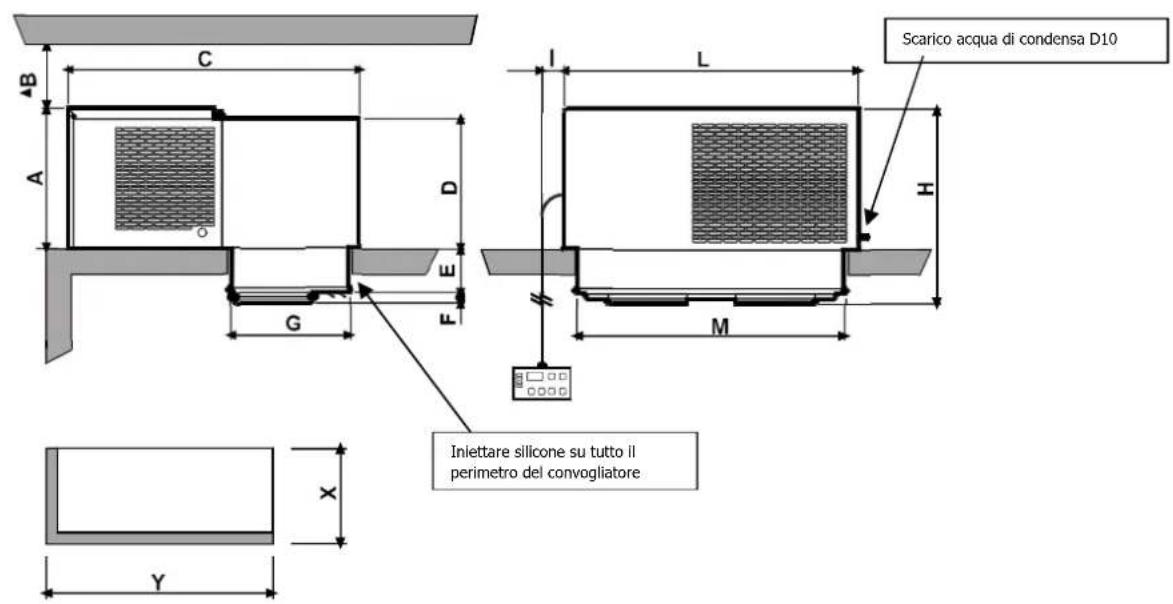

6.2 Ingombri della macchina

Scarico acqua di condensa D10 378 748 60 430 525 301 120 350 398 307 120 27 355 306 355 306 Foro Iniettare silicone su tutto il perimetro del convogliatore Fcro 306 378 307 301 480 430 748 430 Scarico acqua di condensa D10 Iniettare silicone su tutto il perimetro del convogliatore SB0 (SB120 O) SBV (SB120V)

Scarico acqua di condensa D10 Iniettare silicone su tutto il perimetro del convogliatore

Mod.	A	B	C	D	E	F	G	H	I	L	M	X	Y
SB1(125)	357	250	719	340	122	28	332	506	60	620	545	337	550
SB2(225)	390	250	809	360	122	28	332	540	60	820	745	337	750
SB3(135)	427	250	929	410	122	98	452	645	60	820	745	456	750
SB4(140)	540	250	1042	410	122	98	452	760	60	920	745	458	750
SB5(235)	542	250	1046	520	122	98	452	785	60	1075	1000	458	1005

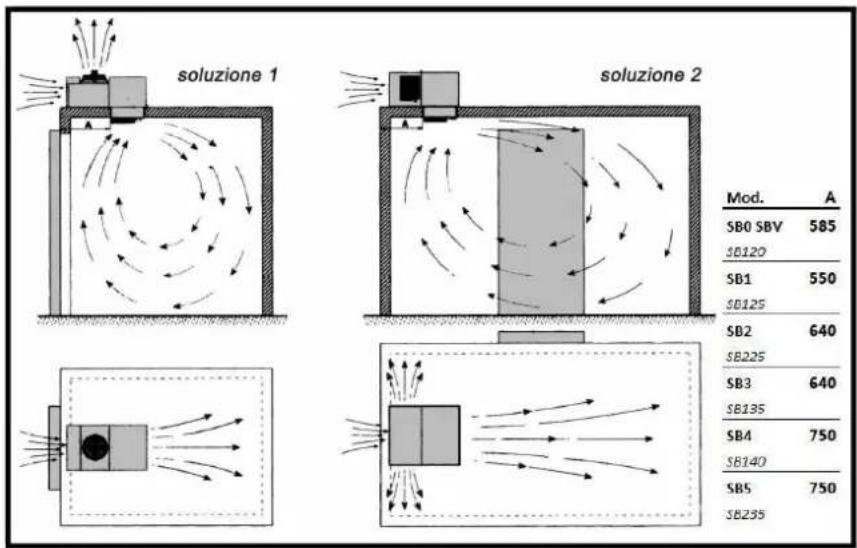

6.3 Posa in opera della macchina

Per ottenere un funzionamento ottimale dell'unità si consiglia di:

A) Posizionare la macchina in ambiente con un buon ricambio d'aria e lontana da elevate fonti di calore. Nel caso sia necessario, installare nell'ambiente un estrattore d'aria.
B) Aprire la cella il minimo indispensabile
C) Assicurarsi che l'unità abbia la possibilità di una buona aspirazione, e di un'altrettanto buona espulsione dell'aria movimentata.
D) Collegare allo scarico dell'acqua di condensa, posto nella parte inferiore dell'unità, un tubo per l'evacuazione dell'acqua.

N.B.: Le unità SB sono dotate del sistema di evaporazione dell'acqua di condensa, lo scarico è solo una precauzione nel caso di anomalie di funzionamento o di uso.

soluzione 1 soluzione 2 Mod. A SB0 SBV 585 SB120 SB1 550 SB125 SB2 640 SB225 SB3 640 SB135 SB4 750 SB140 SB5 750 SB235

6.4 Spazi liberi di rispetto

Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi per l'apertura della macchina

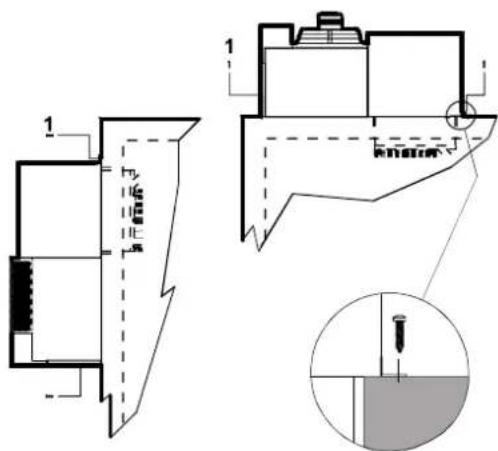

6.5 Montaggio

Praticare un foro, sulla parete della cella, di dimensioni idonee, vedi figure precedenti

A) Posizionare l'unità sulla cella infilando dall'esterno la parte evaporante nel foro cella preventivamente predisposto.

B) Fissare l'unità con le apposite viti

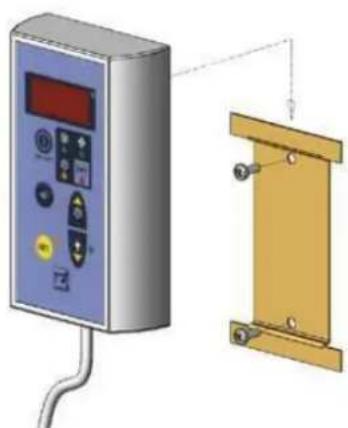

6.6 Fissaggio del pannello remoto:

Fissare il fondo del pannello remoto alla parete prescelta, utilizzando i fori esistenti, avendo cura di mantenere una posizione verticale.

Sistemare il cavo di collegamento tra pannello ed unità avendo cura di non affiancarlo ad altri cavi esistenti nell'impianto.

Verificare che il trasporto non abbia causato danni all'unità e alle apparecchiature in essa contenute, in special modo ai componenti fissati sulla porta del quadro elettrico ed alle tubazioni dell'impianto frigorifero. Procedere quindi al montaggio su cella come indicato dagli schemi, ponendo particolare attenzione al collegamento elettrico.

6.7 Protezioni ed accorgimenti adottati ai fini della sicurezza

Il costruttore ha predisposto le seguenti protezioni meccaniche

1. Protezioni fisse laterali e frontali dell'unità evaporatore e dell'unità condensante: sono fissate alla carpenteria mediante viti di bloccaggio.
2. Protezioni fisse esterne elettroventilatori sull'unità evaporante: sono fissate con viti autobloccanti

Il costruttore ha predisposto le seguenti protezioni elettriche:

a. Protezione termica ventilatori (incorporati nei motori) a reinserzione automatica: protezione degli elettroventilatori da assorbimenti elevati di corrente
b. Pressostato di alta pressione a reinserzione automatica (solo per gruppi ove previsto): protezione contro pressioni troppo elevate

Le protezioni sono state predisposte dal costruttore al fine di salvaguardare l'incolumità dell'operatore durante lo svolgimento delle sue mansioni

6.8 Pulizia della macchina

Pulire con cura la macchina, asportando la polvere e le sostanze estranee ed imbrattature che si fossero eventualmente depositate durante la movimentazione, utilizzando detergenti o sgrassanti.

ATTENZIONE

Non impiegare solventi

7. ALLACCIAMENTO DELLA MACCHINA ALLE FONTI ESTERNE DI ENERGIA

ATTENZIONE

Prima di effettuare il collegamento elettrico, accertarsi che il voltaggio e la frequenza della rete di alimentazione corrispondano a quanto riportato sulla targhetta dell'unità e che la tensione sia entro la tolleranza del +/- 10% rispetto al valore nominale.

7.1 Allacciamento energia elettrica

Dopo l'ispezione preventiva fatta sui componenti del quadro si procede al collegamento elettrico.

ATTENZIONE

Il collegamento alla linea deve essere fatto tramite un opportuno dispositivo di protezione (magnetotermico o magnetotermico differenziale) scelto dall'installatore in base al tipo di linea e all'assorbimento indicato sulla targhetta della macchina.

Quando in una cella ci sono più unità è opportuno che ogni macchina abbia un proprio dispositivo di protezione.

Si procede quindi all'allacciamento dell'unità tenendo presente la colorazione dei fili che escono dal cavo di alimentazione:

a) 230V/1/50-60Hz 3fili Blu=Neutro

Giallo/verde=terra

Marrone=fase

b) 230V/3/50-60Hz 4fili Grigio=fase

Giallo/verde=terra

Marrone=fase

Nero=fase

c) 400/3/50 Hz 5fili Blu=neutro

Giallo/verde=terra

Marrone=fase

Nero=fase

Grigio=fase

Si consiglia l'applicazione di un microinterruttore sulla porta della cella il quale provoca automaticamente ad ogni apertura:

• accensione luce cella, arresto della macchina.
• esclusione allarme temperatura (per circa un'ora dopo la chiusura della porta). L'unità è dotata del cavo necessario a tale collegamento, e segue questa logica:
• contatto microinterruttore chiuso = Porta chiusa.

ATTENZIONE

Il sopracitato microinterruttore non è in dotazione con l'unità, qualora il cavo microporta venga interrotto o danneggiato, si verificheranno le stesse condizioni che si rivelano a porta aperta con microporta collegato.

Con le unità della GAMMA "B" (Bassa temperatura) è in dotazione un cavo per il collegamento della resistenza porta. Questo collegamento deve essere eseguito utilizzando un fusibile dimensionato in funzione

della resistenza porta utilizzata.

L'unità è dotata pure del cavo per il collegamento della lampada luce cella (a lampada luce cella deve avere una tensione di 230 Volt e 100 Watt di potenza massima)

ATTENZIONE

Non collegare i cavi micro porta, luce cella o resistenza porta alla linea 230 volt. Le targhette attaccate ad ogni cavo indicano il collegamento da eseguire.

AVVERTENZA

L'eventuale sostituzione di parti elettriche difettose dovrà essere effettuata solo ed esclusivamente da personale istruito.

L'allacciamento elettrico deve essere eseguito da persona competente.

7.2 Allacciamento impiantoidraulico (condensatore adacqua)

Questo collegamento si rende necessario solo se la condensazione avviene ad acqua e deve essere eseguito rispettando le targhette ENTRATA ed USCITA acqua poste in vicinananza dei tubi su cui collegarsi. Tenere presente che i tubi utilizzati per quasto collegamento non devono essere mai di diametro inferiore a quelli posti sull'unità e che la pressione minima per una buona circolazione dell'acqua deve essere di almeno 1 bar.

8. COMANDI ELETTRICI

8.1 Pannello di comando e controllo

	LED di controllo (VERDE)Acceso: il compressore è in marcia, l'unità produce freddo.Lampeggiante: il compressore è in una fase di ritardo accensioneSpento: il compressore è fermo, la temperatura in cella ha raggiunto i valori impostati.
	LED di controllo (VERDE)Acceso: La ventola evaporatore è in funzioneLampeggio: La ventola evaporatore è in una fase di ritardo partenzaSpento: La ventola evaporatore è ferma. Siamo in fase di sbrinamento.
	LED di controllo (GIALLO)Acceso: È in atto la fase di sbrinamento automatico o manuale.
	LED allarme (ROSSO)Acceso: allarme in atto causato dal malfunzionamento di una sonda o intervento del pressostato o temperatura cella oltre la tolleranza accettabile.Spento: Unità in funzionamento normale.
	DISPLAY: All'accensione viene visualizzata la label OFF indicante lo stato di spegnimento della macchina. Premendo per tre secondi il tasto on/off si accende la macchina e viene visualizzato il valore della temperatura in cella. In fase di programmazione vengono visualizzati di volta in volta i valori dei parametri impostabili, mentre in fase di allarme ne viene visualizzato il codice.Tasto "SET": Permette l'impostazione del set di lavoro. La fase di impostazione è segnalata dall'accensione del led del tasto.
	Tasto "DOWN/LUCE CELLA": In fase di programmazione od impostazione del set questo tasto serve per diminuire il valore impostato; altrimenti è utilizzato per accendere o spegnere la luce cella.
	Tasto "SB.M./UP": Tasto per l'incremento dei valori impostabili. Consente anche l'esecuzione dello sbrinamento in modo manuale premendo per un tempo superiore a 5 secondi.
	Tasto "ON/OFF": Per accendere o spegnere la macchina è necessario tenerlo premuto per 3 secondi.
	Tasto "Enter": Permette l'accesso in programmazione. Si consiglia di non accedere alla programmazione se non in casi di necessità e se assistiti dall'installatore.

9. CONTROLLI, REGOLAZIONI E REGISTRAZIONI DA EFFETTUARE

Prima di accendere la macchina, verificare:

-che le viti di bloccaggio siano serrate
-che i collegamenti elettrici siano stati eseguiti correttamente

Nel caso di apertura dell'unità, verificare:

-che nessun attrezzo sia stato dimenticato all'interno della macchina
-che il montaggio sia stato effettuato correttamente
-che non vi siano fuoriuscite di gas
-che il frontale sia stato fissato correttamente

9.1 Messa in servizio della macchina

Prima di mettere in funzione il gruppo frigorifero è necessario effettuare le operazioni seguenti.

• Dare tensione al gruppo. Il display si accende e presenta la scritta OFF
• Se la macchina prevede il preriscaldo è necessario mantenerla in questo stato per almeno tre ore.
• Se la macchina prevede il monitor di tensione è necessario mantenerla in OFF per almeno 7 minuti affinchè il monitor effettuila fase di conteggio.
• Attivare la macchina premendo il tasto ON/OFF
• Regolare il set - point della temperatura cella.

ATTENZIONE

Campo regolazione media temperatura: +10 -5°C

Campo regolazione bassa temperatura: -15 -25°C

Programmazione set temperatura cella:

• Dare tensione alla macchina. Sul display comparirà la scritta OFF.
  • Premere il tasto ON/OFF per 3 secondi per avviare la macchina
• Premere il tasto SET. Lampeggerà il led giallo e sul display verrà visualizzato il valore impostato.

Se si desidera modificare tale valore premere il tasto:

UP per aumentare

DOWN per diminuire

Premere il tasto SET per confermare il valore impostato o attendere 15 secondi.

L'unità è ora funzionante e non necessita di nessuna altra programmazione. Tutto il ciclo di funzionamento è completamente automatico e regolato da particolari parametri che sono prestabiliti ed impostati dal costruttore. Per qualsiasi variazione a tali parametri è necessario rivolgersi a personale autorizzato.

ATTENZIONE

Dopo 24 ore dalla messa in funzione, controllare le condizioni dell'evaporatore. Se presenta formazioni di ghiaccio, deve essere diminuito l'intervallo tra gli sbrinamenti. Per le unità bassa temperatura ripetere questo controllo settimanalmente per il primo mese di esercizio.

9.2 Per Bloccare / Sbloccare La Tastiera

Bloccare

• Tenere premuti i tasti 📄 e 🚪 per alcuni secondi, finchè non appare la scritta (POF) lampeggiante.
• A questo punto la tastiera è bloccata: è possibile solo la visualizzazione del set point, della temperatura minima e massima.
• Se un tasto è premuto per più di tre secondi, c'è la scritta (POF).

Sbloccare

- Tenere premuti i e per alcuni secondi, finchè non appare la scritta (Pon) lampeggiante.

10. SCHEMA IMPIANTO ELETTRICO DELLA MACCHINA

Le macchine della serie SB sono caratterizzate da specifico impianto elettrico, il cui schema viene allegato al presente manuale d'uso e manutenzione.

11. MANUTENZIONE E RIPARAZIONE

Un'adeguata manutenzione costituisce fattore determinante per una maggiore durata della macchina in condizioni di funzionamento e di rendimento ottimali e per garantire le condizioni di sicurezza predisposte dal Costruttore.

12. MANUTENZIONE ORDINARIA

Per poter contare sempre sul buon funzionamento dell'unità è necessario eseguire periodicamente la pulizia del condensatore (la periodicità di questa pulizia dipende principalmente dall'ambiente in cui è installata l'unità). Questa operazione è da eseguirsi con l'unità ferma: si consiglia di utilizzare getto d'aria soffiando dall'interno verso l'esterno. Qualora non fosse possibile utilizzare un getto d'aria, eseguire con un pennello a setola lunga sull'esterno del condensatore. Nel caso di condensazione ad acqua è consigliabile far eseguire l'operazione di pulizia da un idraulico, utilizzando appositi additivi disincrostanti che si trovano in commercio.

AVVERTENZA

Per evitare tagli alle mani, usare guanti di protezione

AVVERTENZA

Prima di operare sulla macchina, togliere la corrente

12.1 Manutenzione straordinaria

Controllare periodicamente lo stato di usura dei contatti elettrici e dei teleruttori, ed eventualmente sostituirli.

12.2 Interventi che devono essere effettuati da personale qualificato o dal costruttore

Si elencano qui di seguito gli interventi manutentivi che richiedono una precisa competenza tecnica e che quindi devono essere eseguiti da personale qualificato o dal Costruttore.

L'Utente non dovrà per nessun motivo effettuare:

• sostituzione di componenti elettrici
  • interventi sull'impianto elettrico

• riparazioni di parti meccaniche
  • interventi sull'impianto frigorifero

• interventi sul pannello di comando, sugli interruttori di marcia, arresto e arresto di emergenza

• interventi sui dispositivi di protezione e di sicurezza.

12.3 Inconvenienti tecnici

Gli inconvenienti che si possono verificare durante il funzionamento della macchina possono essere:

1. Blocco compressore. Esiste un dispositivo di protezione che interviene ogni qualvolta venga superata la temperatura massima ammissibile per gli avvolgimenti del otore elettrico del compressore. Ciò può accadere se:

2. il locale che ospita l'unità non è sufficientemente ventilato.

3. Vi sono anomalie nella rete elettrica di alimentazione
4. Il funzionamento del ventilatore del condensatore è anomalo

5. Il ripristino del dispositivo di protezione è automatico

6. Formazione di ghiaccio sull'evaporatore (ciò impedisce il regolare flusso dell'aria). Può essere causato da:

7. Eccessive aperture della porta

8. Funzionamento anomalo del ventilatore dell'evaporatore
9. Avaria della valvola solenoide (modelli con sbrinamento gas caldo)
10. Avaria della resistenza di sbrinamento (per modelli con sbrinamento elettrico)
11. Imperfetto funzionamento dello sbrinamento

In questo caso è possibile usare alcuni accorgimenti: aumentare di qualche grado la temperatura del termostato di fine sbrinamento, aumentare il numero degli sbrinamenti

ATTENZIONE

Per le operazioni di scongelamento di eventuali blocchi di ghiaccio nell'evaporatore, è assolutamente sconsigliabile l'uso di strumenti metallici, taglienti, appuntiti o l'utilizzo di acqua calda

1. In caso di mancata accensione del display della centralina verificare: la presenza di tensione, il corretto collegamento del cavo di alimentazione, i fusibili all'interno del quadro elettrico
2. Se il display si accende e premendo il tasto ON/OFF la macchina non parte, verificare il corretto collegamento del microporta ricordando che a contatto chiuso deve corrispondere la porta chiusa

Resa insufficiente della macchina:

In caso di resa insufficiente, dopo aver ricercato le cause tecniche e non riscontrando anomalie nell'impianto, è necessario controllare che le porte della cella siano a perfetta tenuta; che la cella non abbia dispersioni di freddo; che il personale usi la cella con accortezza e che nella cella impiegata a bassa temperatura non siano immesse derrate, liquidi non congelati, o che non vi sia la presenza di ghiaccio nell'evaporatore.

È consigliabile inoltre montare le macchine lontano dalle porte, in special modo nei casi in cui si prevedano molte aperture giornaliere.

AVVERTENZA:

È assolutamente vietato, durante il funzionamento della macchina, togliere le protezioni predisposte dal costruttore allo scopo di salvaguardare l'incolumità dell'utilizzatore.

12.4 Allarmi segnalati dal controllore

Quando l'unità entra in allarme, oltre all'accensione del Led di controllo ed all'accensione dell'eventuale segnale acustico (installato a cura del cliente), sul display vengono visualizzati dei codici, che permettono una immediata identificazione del tipo di allarme.

ALLARME	DISPLAY	CAUSA	RIMEDIO
alta temperatura	(HA) alternato alla temperatura cella.	Eccessive aperture porta Carico prodotto in cella troppo caldo Malfunzionamento impianto frigorifero
bassa temperatura	(LA) alternato alla temperatura cella.	Malfunzionamento controllore elettronico	Intervento assistenza tecnica
sonda ambiente	(P1) fisso	Sonda interrotta	Sostituzione sonda
sonda evaporatore	(P2) alternato alla temperatura cella.	Sonda interrotta	Sostituzione sonda
Porta aperta	(dA) alternato alla temperatura cella.	Porta aperta oltre il tempo limite stabilito da parametro	Rientro automatico alla chiusura della porta
Alta/Bassa pressione	Quando si verifica l'allarme di alta/bassa pressione, sul display appare (PrE) alternato alla temperatura cella si accende il led (4), ad ogni intervento del pressostato. Se il numero di interventi del pressostato di alta/bassa pressione è superiore a 10 nell'intervallo di un'ora, comparirà sul display (5) la scritta (PAL) alternata alla temperatura cella, e si attiverà oltre al led (4) il relè di allarme. In queste condizioni tutte le funzioni sono bloccate.	Verificare funzionamento della ventola condensatore Verificare pulizia condensatore. Verificare carica GAS.	togliere tensione al gruppo frigorifero, attendere qualche secondo e ridare tensione.
Monitor di tensione	(bAL) alternato alla temperatura cella. Il monitor è un dispositivo elettronico che permette di controllare la tensione di alimentazione della macchina. Più precisamente se la tensione di alimentazione subisce delle variazioni superiori a +/- 12% si ha l'intervento del dispositivo. La macchina resta ferma per circa 6 minuti dopodichè, se le condizioni lo consentono, riparte automaticamente. Avvertenza: Alla prima accensione il monitor effettua un conteggio di circa 7 minuti. È importante che la macchina sia tenuta sotto tensione, ma nella condizione di OFF per tutta la durata del conteggio del monitor.	Tensione alimentazione non corretta

13. COME ORDINARE I RICAMBI

Dovendo ordinare delle parti di ricambio, fare riferimento al n° della matricola, riportato sulla targa della macchina.

AVVERTENZA

La sostituzione di parti usurate è consentita solo da personale istruito o dal costruttor

14. SMALTIMENTO DELL'IMBALLO

Gli imballi di legno, plastica, polistirolo devono essere smaltiti in conformità alle leggi vigenti nel Paese in cui viene utilizzato l'apparecchio

15. SMALTIMENTO DELLA MACCHINA

In caso di rottamazione, i componenti della macchina non devo essere dispersi nell'ambiente ma devono essere smaltiti attraverso società autorizzate alla raccolta e al recupero di rifiuti speciali, in conformità alle leggi vigenti nella Nazione in cui viene utilizzata la macchina.

AVVERTENZA

Il fluido frigorigeno non deve essere scaricato in atmosfera, deve essere recuperato e smaltito da Società autorizzate alla raccolta di rifiuti speciali

Dichiarazione di conformità con l'articolo 14 del regolamento UE n. 517/2014 del Parlamento europeo e del Consiglio

La sottoscritta azienda ZANOTTI SPA - P.I. 01856570203 dichiara sotto la propria responsabilità che le apparecchiature precaricate da lei prodotte contengono idrofluorocarburi contemplati nel sistema di quote dell'Unione di cui al Capo IV del regolamento UE n. 517/2014 in quanto:

☐A. è titolare di autorizzazioni rilasciate a norma dell'articolo 18, paragrafo 2, del regolamento UE n. 517/2014 e registrate nel registro di cui all'articolo 7 di detto regolamento, al momento dell'immissione in libera pratica per l'utilizzo della quota di un produttore o importatore di idrofluorocarburi, fatto salvo l'articolo 15 del regolamento UE n. 517/2014, per la quantità di idrofluorocarburi contenuti nelle apparecchiature.

□B. gli idrofluorocarburi contenuti nelle apparecchiature sono stati immessi sul mercato nell'Unione, successivamente esportati e caricati nelle apparecchiature al di fuori dell'Unione, e l'impresa che ha immesso gli idrofluorocarburi sul mercato ha redatto una dichiarazione in cui afferma che la quantità di idrofluorocarburi è stata o sarà segnalata come immessa sul mercato nell'Unione e che non è stata né sarà segnalata come fornitura diretta ai fini dell'esportazione ai sensi dell'articolo 15, paragrafo 2, lettera c), del regolamento UE n. 517/2014 e del punto 5C dell'allegato del regolamento di esecuzione UE n. 517/2014 della Commissione.

C. gli idrofluorocarburi caricati nelle apparecchiature sono stati immessi sul mercato da un produttore o importatore di idrofluorocarburi cui si applica l'articolo 15 del regolamento UE n. 517/2014.

Pegognaga, 01/01/2017

L'Amministratore delegato

Wakao-Mawadi

CONTENTS

PRESSOSTATO INSERZIONE VENTOLA COND.

COND. FAN STARTING PRESSURE SWITCH

PRESSOSTAT MISE EN MARCHE VENTILATEUR

COND.

KOND.-VENTILATORANLAUFPRESSOSTAT

PRESOSTATO INSERCION VENTILADOR COND.

PRESSOSTATO ACIONADOR VENTILADOR COND.

PMI

PRESSOSTATO BASSA PRESSIONE

L/P SWITCH

PRESSOSTAT BASSE PRESSION

NIEDERDRUCKPRESSOSTAT

PRESOSTATO BAJA PRESION

L'unità contiene gas fluorurati ad effetto serra.
