MANUALE UTENTE WAGL2E500 ELECTROLUX

Prima di iniziare, leggere attentamente le istruzioni fornite prima di installare e utilizzare l’apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un’installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro. ITALIANO 971.1 Sicurezza dei bambini e delle persone vulnerabili

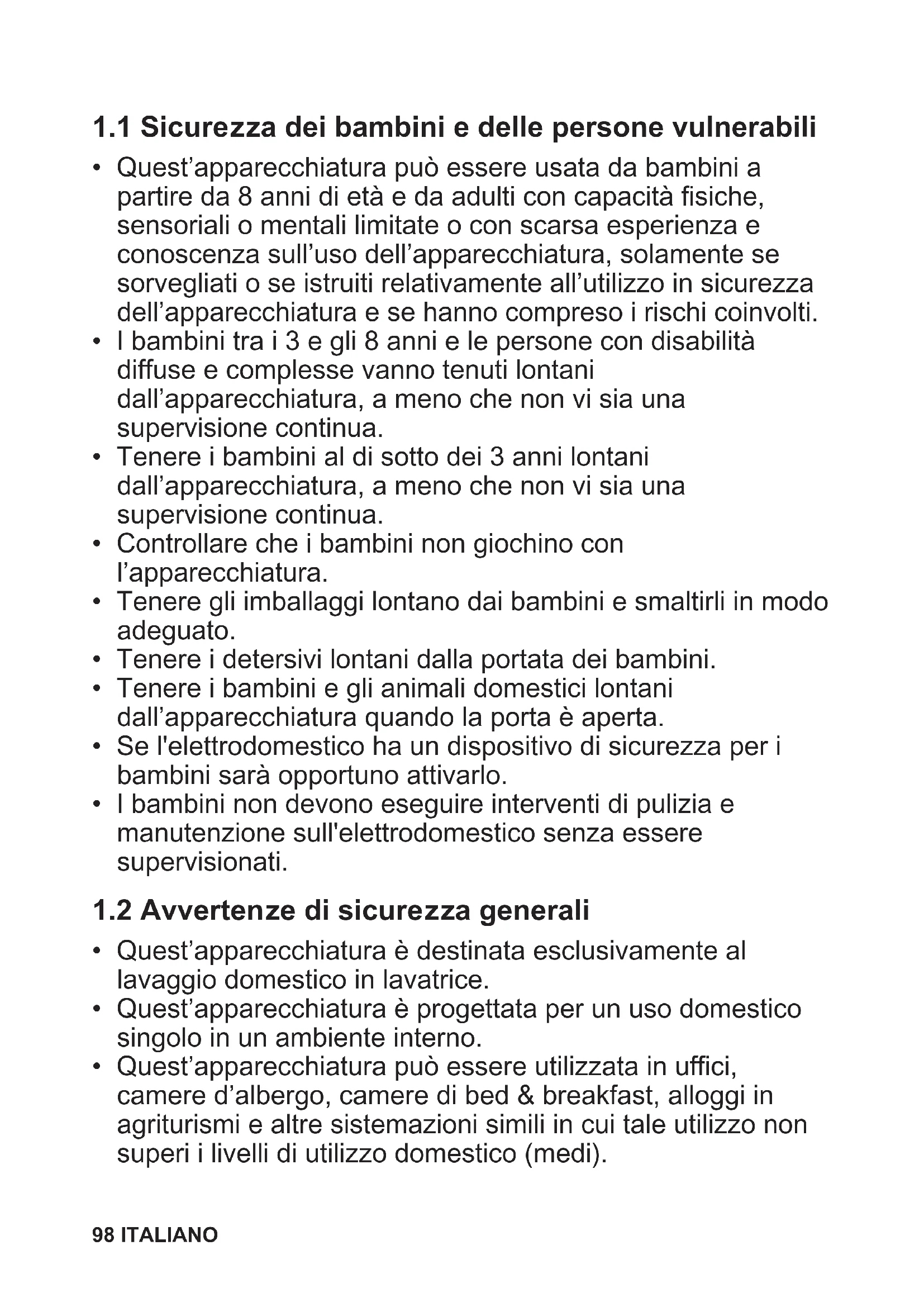

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani dall’apparecchiatura quando la porta è aperta.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Quest’apparecchiatura è destinata esclusivamente al lavaggio domestico in lavatrice.

• Quest’apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici, camere d’albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi). 98 ITALIANO• Non modificare le specifiche tecniche dell'apparecchiatura.

• Il carico massimo dell'apparecchiatura è 9.0 kg. Non superare il carico massimo di ciascun programma (fare riferimento al capitolo "Programmi").

• La pressione di funzionamento dell'acqua nel punto di ingresso dal collegamento esterno deve essere compresa fra 0,5 bar (0,05 MPa) e 10 bar (1,0 MPa).

• Le aperture di ventilazione alla base non devono essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.

• L'apparecchiatura deve essere collegata alla presa dell'acqua servendosi dei set di tubi nuovi forniti in dotazione o altri set di tubi nuovi forniti dal Centro Assistenza Autorizzato.

• I vecchi tubi non devono essere riutilizzati.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell’alimentazione di rete.

• Non usare getti d’acqua ad alta pressione e/o vapore per pulire l'apparecchiatura.

• Pulire l’apparecchiatura con un panno inumidito. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

L'installazione deve essere conforme alle normative nazionali pertinenti.

• Togliere i bulloni dell'imballaggio e di trasporto, comprese le boccole in gomma col distanziatore di plastica.

• Tenere i bulloni di transito in un luogo sicuro. Se l'apparecchiatura va spostata in futuro dovranno essere nuovamente fissati per evitare che il cesto causi danni interni.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura. ITALIANO 99• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

• Non installare l'apparecchiatura direttamente sullo scarico a pavimento.

• Non spruzzare acqua sull'apparecchiatura e non esporla a eccessiva umidità.

• Non installare l'apparecchiatura in condizioni in cui non è possibile aprire completamente la porta dell'apparecchiatura stessa.

• Non collocare un contenitore chiuso sotto l'apparecchiatura per raccogliere possibili perdite. Contattare il Centro di Assistenza autorizzato per sapere quali accessori si possono utilizzare.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• AVVERTENZA: Questa apparecchiatura è progettata per essere installata/collegata a un collegamento di messa a terra dell'edificio.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

2.3 Collegamento dell’acqua

• L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C.

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti dispositivi nuovi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

• Non usare una prolunga se i tubi di carico dell’acqua sono troppo corti. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

• In fase di disimballaggio dell'apparecchiatura si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica.

• È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per l’altro tubo di scarico e la prolunga.

• Verificare che il rubinetto rimanga accessibile dopo l'installazione.

• Chiudere il rubinetto dell’acqua dopo ogni utilizzo dell’apparecchiatura.

AVVERTENZA! Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Attenersi alle istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente 100 ITALIANOinfiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non lavare i tessuti molto sporchi di olio, grasso o altre sostanze oleose. Può danneggiare le parti in gomma dell’apparecchiatura. Pre-lavare questi tessuti prima di metterli nell’apparecchiatura.

• Non utilizzare profumi per bucato per evitare il rischio di danneggiare parti in plastica e gomma dell’apparecchiatura.

• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro può surriscaldarsi.

• Verificare che tutti gli oggetti metallici vengano tolti dal bucato.

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.

• I pezzi di ricambio seguenti sono disponibili per almeno 10 anni dopo l'interruzione della produzione del modello: motore e spazzole del motore, trasmissione tra motore e tamburo, pompe, ammortizzatori e molle, tamburo di lavaggio, albero del tamburo e relativi cuscinetti a sfera, riscaldatori ed elementi riscaldanti, comprese pompe di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset, porta, cerniera della porta e guarnizioni, altre guarnizioni, gruppo di chiusura della porta, periferiche in plastica come i distributori di detersivi. La durata potrebbe essere più lunga nel tuo Paese. Per ulteriori informazioni visita il nostro sito web.

• Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica e idrica.

• Tagliare il cavo elettrico in prossimità dell’apparecchiatura e gettarlo.

• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

3. DESCRIZIONE DEL PRODOTTO

3.1 Funzioni speciali

La nuova lavatrice soddisfa tutti i moderni requisiti per un trattamento efficace del bucato con un consumo ridotto a livello di acqua, energia e detersivo e che rispetta i tessuti.

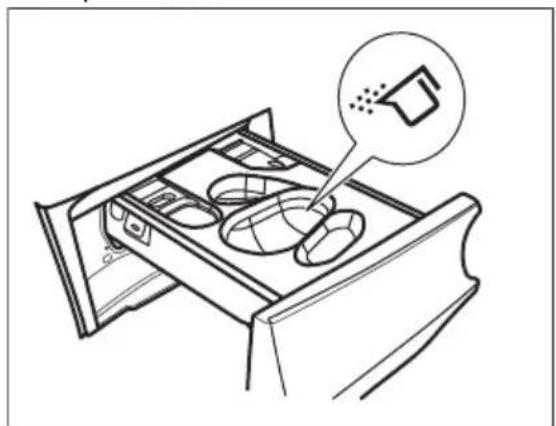

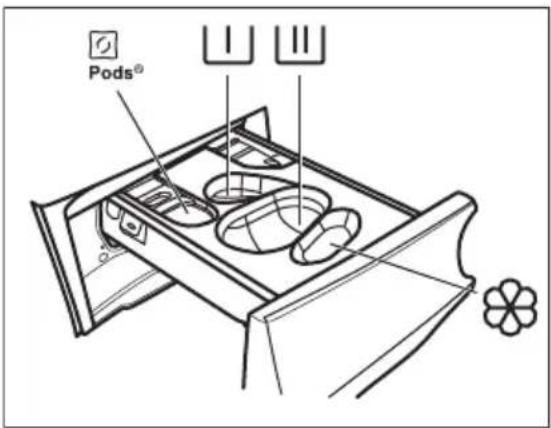

• Il cassetto UniversalDose con uno scomparto dedicato a ciascun tipo di detersivo, incluso uno scomparto per PODS®, dotato di un sistema in grado di spargere e mescolare il detersivo in modo ottimale e di sciogliere i residui di detersivo dopo ogni ciclo.

• La tecnologia ProSense rileva il quantitativo di bucato definendo la durata del programma in 30 secondi. Il programma di lavaggio è calibrato al ITALIANO 101carico di bucato e al tipo di tessuto, senza consumare più tempo, energia e acqua del necessario.

• Il vapore è un modo veloce e facile per rinfrescare gli indumenti. I programmi con vapore delicato rimuovono i cattivi odori e riducono le pieghe nei tessuti asciutti, di modo da ridurre le necessità a livello di stiro. L’opzione Vapore Finale completa ogni ciclo con vapore delicato che rilassa le fibre e riduce le pieghe. Stirare non è mai stato così facile!

• Il Electrolux Steam Fragrance, grazie ai programmi VAPORE offre la soluzione perfetta per rinfrescare anche gli indumenti più delicati senza bisogno di lavarli. Usare la fragranza delicata sviluppata in esclusiva da Electrolux per aggiungere un piacevole profumo di indumento "appena lavato", rimuovendo i cattivi odori e riducendo le pieghe.

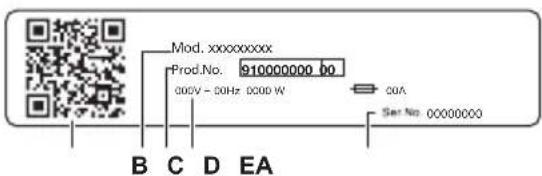

3.2 Panoramica apparecchiatura

Erogatore del detersivo

Filtro della pompa di scarico

Per mettere in piano l'elettrodomestico

Collegamento tubo di ingresso

Cavo di alimentazione

Bulloni per il trasporto

Supporto tubo Table title. 00A Mod. xxxxxxxxx000V ~ 00Hz 0000 W910000000 Prod.No. B C D EA La targhetta identificativa riporta: A. codice QR B. Nome del modello C. Codice del prodotto D. Valori nominali della rete elettrica E. Numero di serie 102 ITALIANO. Scansionare il codice QR sull’apparecchiatura per registrare il prodotto e sfruttarlo al massimo.

• Accedere ai dettagli, alla documentazione e agli articoli relativi all’apparecchiatura per scoprire come utilizzarne al meglio le funzioni (il Manuale d’uso è disponibile anche all’indirizzo electrolux.com/ manuals)

• Ottenere informazioni su consigli d’uso, risoluzione dei problemi, assistenza tecnica e riparazione (di sponibili anche all’indirizzo electrolux.com/support)

• Acquistare accessori, materiali di consumo e ricambi originali per l’apparecchiatura (disponibili anche all’indirizzo electrolux.com/shop)

4. INFORMAZIONI TECNICHE

Table title. Dimensioni Larghezza/Altezza/Profondità totale 59.7 cm /84.7 cm /66.0 cm Collegamento elettrico Tensione Potenza complessiva Fusibile Frequenza 230 V 2100 W 10 A 50 Hz Livello di protezione dall’ingresso di particelle solide e umidità assicurato dal co perchio protettivo, tranne dove l’apparecchiatura a bassa tensione non ha una protezione contro l’umidità IPX4 Pressione di alimentazione dell'ac qua Minimo Massimo 0,5 bar (0,05 MPa) 10 bar (1,0 MPa) Alimentazione dell'acqua

Acqua fredda Carico massimo Cotone 9.0 kg

Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA! Rimuovere tutta la confezione e i bulloni per il trasporto prima di installare l'apparecchiatura. AVVERTENZA! Leggere tutte le istruzioni di installazione prima di procedere. AVVERTENZA! Usare i guanti.

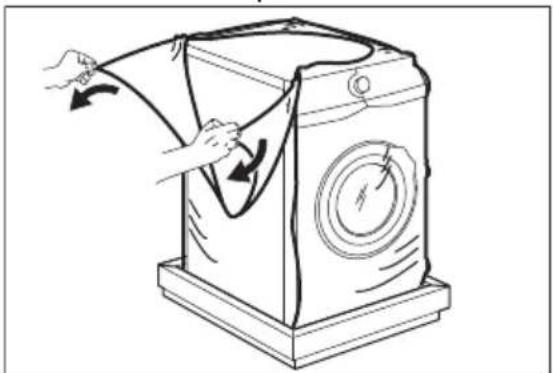

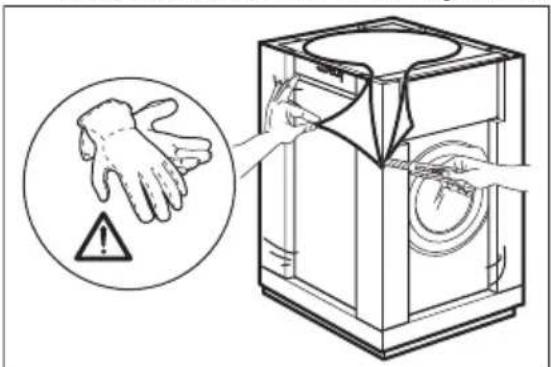

1. Rimuovere la pellicola esterna. Se

necessario, servirsi di un taglierino.

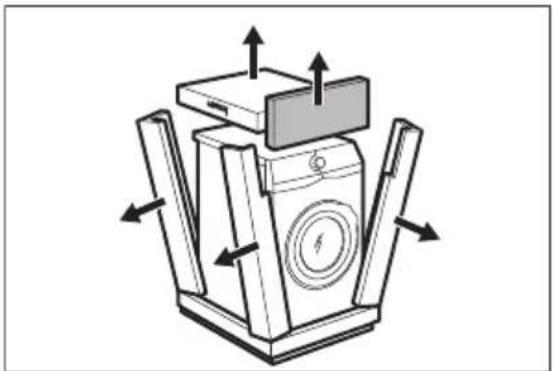

2. Togliere la parte superiore del cartone e

gli altri materiali di imballaggio. ITALIANO 1033. Rimuovere la pellicola interna.

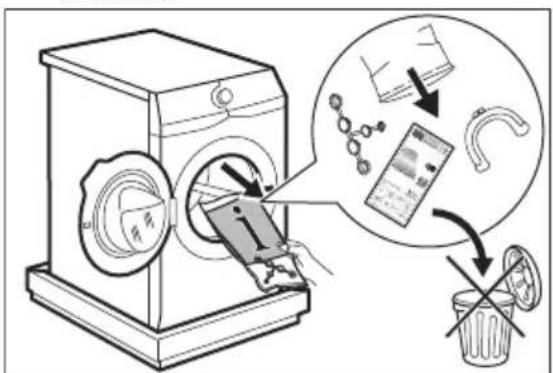

4. Aprire l’oblò e rimuovere il pezzo dalla

guarnizione dell’oblò e tutti i pezzi dal cestello.

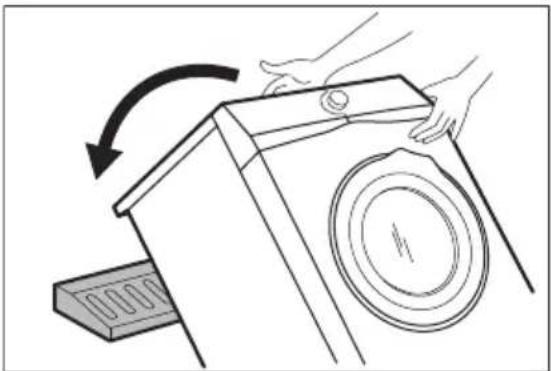

5. Appoggiare con attenzione

l'apparecchiatura sul lato posteriore.

6. Appoggiare l’elemento di imballaggio

frontale sul pavimento, sotto all’apparecchiatura. Assicurarsi di non danneggiare i tubi.

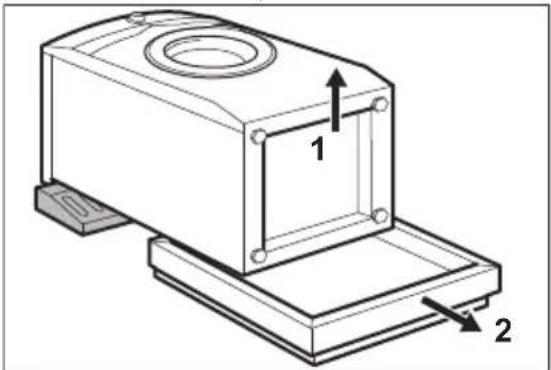

7. Rimuovere la protezione dal fondo.

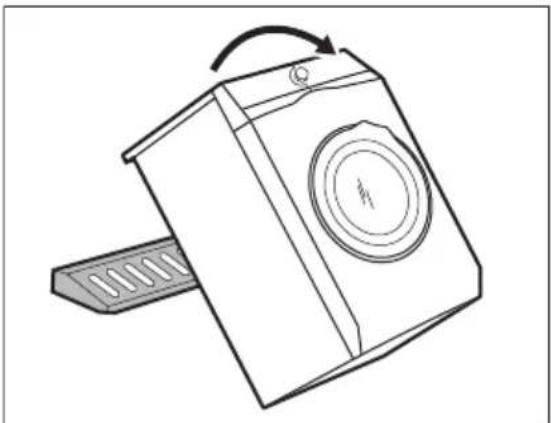

8. Sollevare l’apparecchiatura in posizione

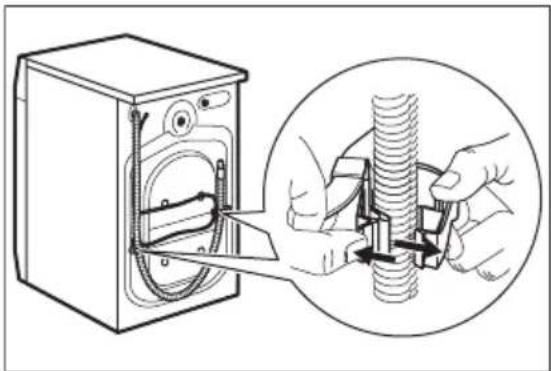

9. Staccare il cavo di alimentazione e il tubo

di scarico dagli appositi supporti. Si può vedere dell'acqua fuoriuscire dal tubo di scarico. Questa condizione è imputabile alle prove con acqua eseguite sulle apparecchiature in fabbrica. 104 ITALIANO10. Rimuovere i tre bulloni.

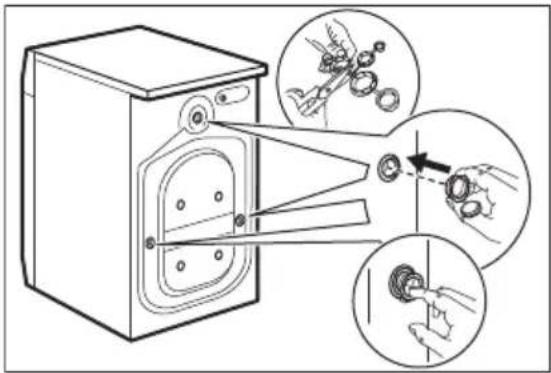

11. Estrarre i distanziatori in plastica.

12. Mettere nei fori i cappucci in plastica

contenuti nel sacchetto del manuale. Consigliamo di conservare l’imballaggio e i bulloni per il trasporto per quando si sposta l’apparecchiatura. Gli accessori forniti con l’apparecchio possono variare a seconda del modello.

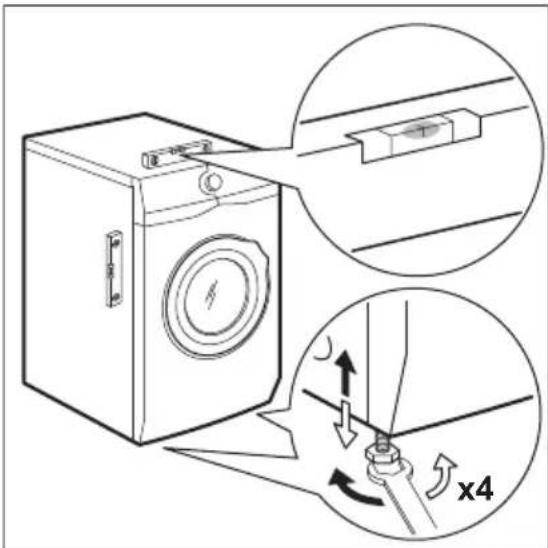

5.2 Posizionamento e livellamento

1. Installare l'apparecchiatura su un

pavimento piano e duro. Assicurarsi che i tappeti non interrompano la circolazione dell'aria sotto l'apparecchiatura. Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità.

2. Allentare o stringere i piedini per regolare

il livello. AVVERTENZA! Non mettere cartone, legno o materiali equivalenti sotto i piedini dell’apparecchiatura per regolare il livello.

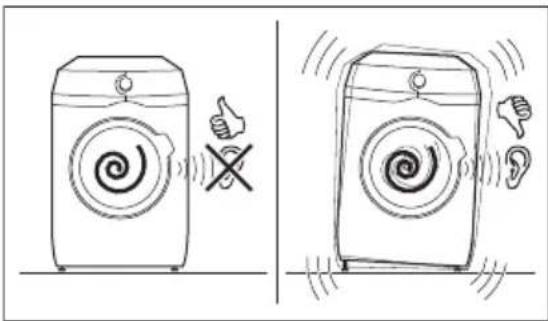

L'apparecchiatura deve essere in piano ed appoggiata in modo stabile. Una regolazione corretta del livello dell'apparecchiatura evita vibrazioni, rumori e il movimento dell'apparecchiatura durante il funzionamento. ITALIANO 1055.3 Installazione su pavimento in legno Se si installa l’apparecchiatura su un pavimento in legno, assicurarsi di utilizzare le piastre di fissaggio per fissare i piedini dell’apparecchiatura. Leggere attentamente le istruzioni fornite con l'accessorio.

sulla parte posteriore dell’apparecchiatura, se necessario. Di solito, è già installato in fabbrica. 20º20º45º45º

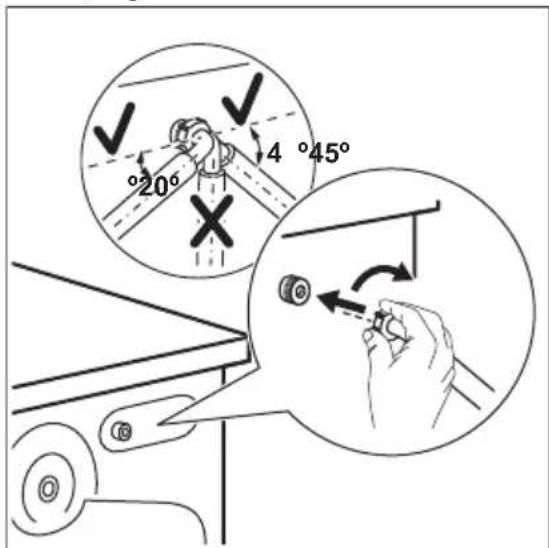

2. Posizionarlo a sinistra o destra, a

seconda della posizione del rubinetto. Assicurati che il tubo di carico non sia in posizione verticale.

3. Ove necessario, allenta il dado ad anello

per sistemarlo nella posizione corretta

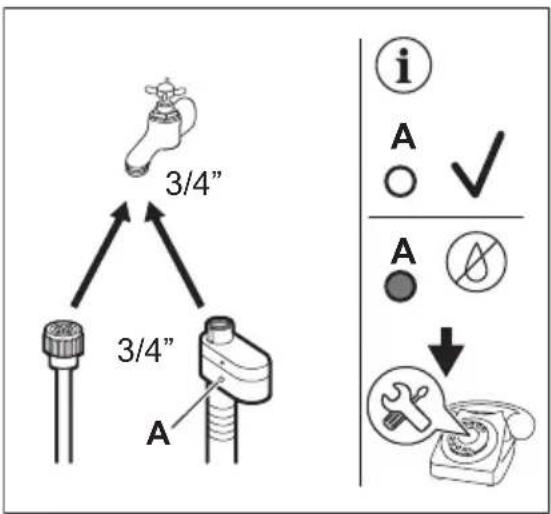

4. Collegare il tubo di carico dell'acqua a un

rubinetto dell'acqua fredda con filettatura 3/4". Alcuni modelli possono contenere un tubo di carico con dispositivo di blocco acqua. Evita le perdite d’acqua nel tubo a causa del suo naturale invecchiamento. Il settore nella finestra indica questo guasto A. In tal caso chiudere il rubinetto dell’acqua e contattare il Centro di Assistenza autorizzato per informazioni sulla sostituzione del tubo. 3/4” 3/4”

AVVERTENZA! L'acqua in ingresso non deve avere una temperatura superiore ai 25 °C. ATTENZIONE! Verificare che non vi siano perdite dai raccordi. Non usare una prolunga se i tubi di carico dell’acqua sono troppo corti. Contattare il Centro di Assistenza per informazioni sulla sostituzione del tubo di carico dell’acqua.

5.5 Dispositivo di blocco perdite

Il tubo di carico dell'acqua dispone di un dispositivo di blocco perdite. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento dello stesso. Il settore rosso nella finestra "A" mostra questo problema.

106 ITALIANOIn tal caso, chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza autorizzato per sostituire il tubo.

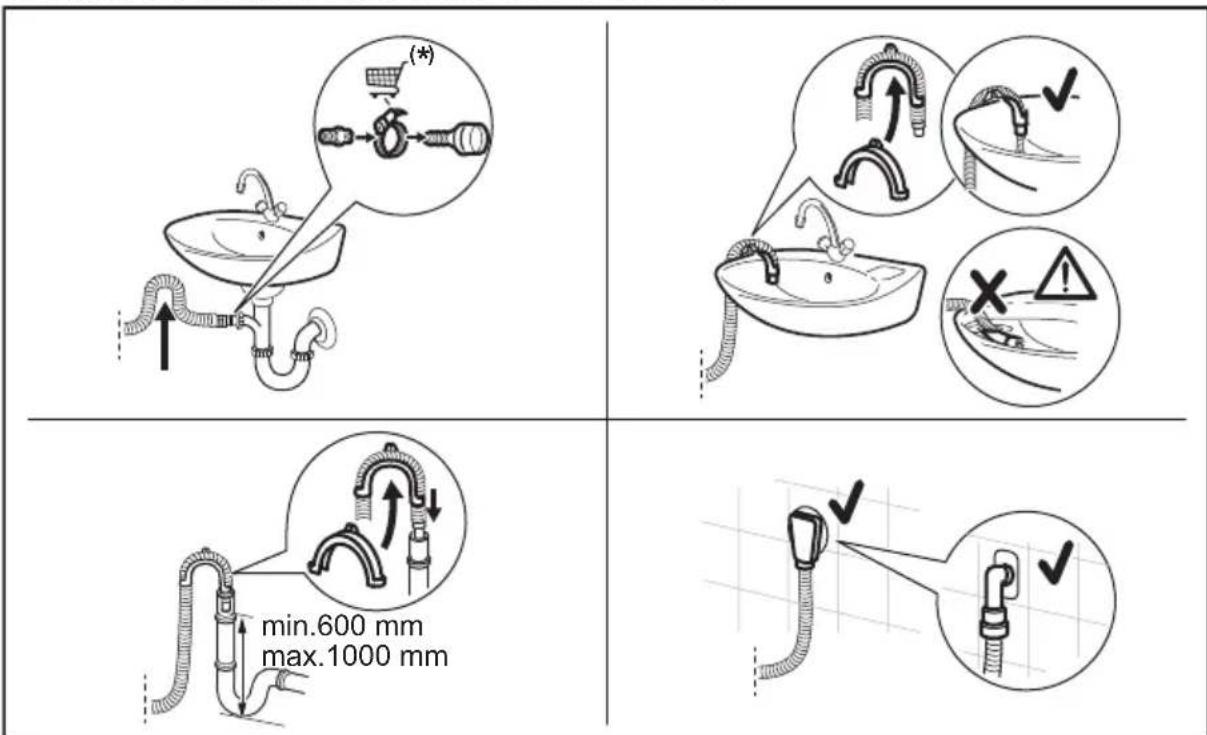

5.6 Scarico dell'acqua

Il tubo di scarico dovrebbe essere posizionato a un'altezza non inferiore a 60 cm e non superiore a 100 cm. È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il Centro di Assistenza autorizzato per acquistare per l’altro tubo di scarico e la prolunga. Table title. Sarà possibile collegare il tubo di scarico in diversi modi: min.600 mm max.1000 mm

(*) Con riserva di modifiche.

• Collegare il tubo di scarico al sifone e serrarlo con una pinza.

• Posizionare il tubo direttamente in una conduttura di scarico incassata nel muro del locale e serrare con un fermo.

• Senza la guida del tubo flessibile in plastica, verso l sifone di un lavandino: fissare il tubo al sifone e serrarlo con una fascetta.

• A un tubo verticale dotato di foro di ventilazione: inserire il tubo di scarico direttamente in una conduttura di scarico o in un tubo verticale.

• Il tubo di scarico può essere piegato a U e posizionato intorno alla guida in plastica. All’estremità del lavandino: fissare la guida al rubinetto dell’acqua o a parete. Accertarsi che il tubo di scarico formi una curva per evitare il passaggio di particelle dal lavandino all'apparecchiatura. Verificare che la guida in plastica non si muova quando l'apparecchiatura scarica e verificare anche che il tubo di scarico non sia immerso in acqua. Ci potrebbe essere un ritorno di acqua sporca nell'apparecchiatura. ITALIANO 107L'estremità del tubo di scarico deve essere sempre ventilata, perciò il diametro interno del tubo di scarico (min. 38 mm = min. 1,5") deve essere più grande del diametro esterno del tubo di scarico.

5.7 Collegamento elettrico

Al termine dell'installazione è possibile collegare la spina alla presa elettrica. La targhetta di identificazione e il capitolo "Dati tecnici" indicano i valori elettrici necessari. Assicurarsi che siano compatibili con l'alimentazione di rete. Verificare che l'impianto domestico possa sopportare il carico massimo richiesto, tenendo in considerazione anche le altre apparecchiature che possono essere utilizzate. Collegare l’apparecchiatura a una presa elettrica con messa a terra. Il cavo di alimentazione deve essere facilmente accessibile dopo l’installazione dell’apparecchiatura. Per qualsiasi intervento elettrico necessario per l'installazione di questa apparecchiatura, contattare il nostro Centro di Assistenza Autorizzato. Il produttore declina qualsiasi responsabilità per danni o lesioni causati dal mancato rispetto delle suddette misure di sicurezza.

6. PANNELLO DEI COMANDI

6.1 Descrizione del pannello dei

Le opzioni non sono selezionabili con tutti i programmi di lavaggio. Controllare la compatibilità fra le opzioni e i programmi di lavaggio nel paragrafo “Compatibilità delle opzioni con i programmi” del capitolo “Programmi”. Un’opzione può escludere l’altra, in questo caso l’apparecchiatura non consente di impostare congiuntamente le opzioni incompatibili. Assicurarsi che il display e i tasti a sfioramento siano sempre puliti e asciutti.

On/Off premere il tasto

Selettore dei programmi

Pulsante a sfioramento Termina tra

Avvio/Pausa tasto a sfioramento

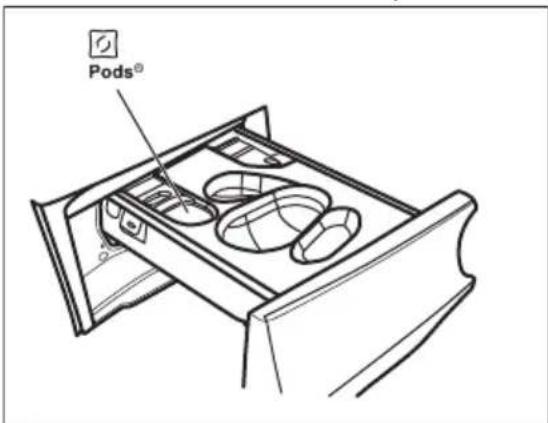

Tasto a sfioramento PODS®

Pulsante a sfioramento Vapore Finale

Pulsante a sfioramento Extra Risciacquo

Pulsante a sfioramento Risparmio Tempo

Macchie Plus/Prelavaggio tasto a sfioramento e opzione permanente Sicurezza bambini

Centrifuga tasto a sfioramento

Pulsante a sfioramento Temperatura

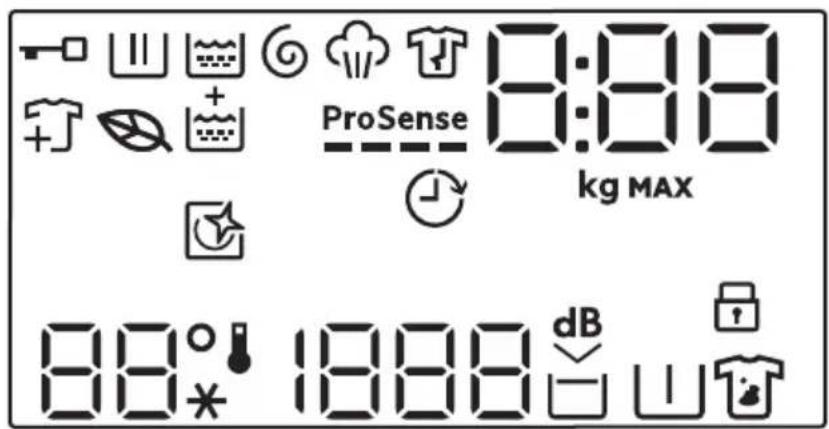

Spia Oblò bloccato. Spia fase di lavaggio. Lampeggia durante il pre-lavaggio e durante la fase di lavaggio. Spia fase di risciacquo. Lampeggia durante la fase di risciacquo. Spia di scarico e centrifuga. Lampeggia durante la fase di scarico e centrifuga. Indicatore Fase vapore. Indicatore fase anti-piega. L’icona a forma di foglia accende per indicare quando i cicli e le opzioni selezionati hanno un profilo di basso consumo energetico. Spia Aggiungi indumenti: si accende quando, all’avvio del programma, l’utente può co munque mettere in pausa l’apparecchiatura e aggiungere altra biancheria. ITALIANO 109. Indicatore Extra Risciacquo. Indicatore ProSense. Indicatore Termina tra. La spia digitale può mostrare:

• Durata del programma (ad esempio ). Il tempo indicato quando viene impostato il programma non corri sponde alla durata effettiva e potrebbe cambiare dopo la fase Pro Sense.

• Codice di avvertenza (ad esempio: ).

• Indicazione delle ore di esercizio totali dell'apparecchiatura. Fare riferimento alla se zione "Contatore delle ore di esercizio" nel paragrafo "Impostazioni" per ulteriori detta gli. Spia carico massimo. Una volta impostato il programma, il valore viene visualizzato per tre secondi, alternato alla durata del ciclo. Spia massimo bucato. Lampeggia se il quantitativo di bucato supera il carico dichiarato. Questa spia ricorda di eseguire un ciclo di pulizia. Spia Sicurezza bambino. Area Temperatura: Indicatore della temperatura Spia dell’acqua fredda Area centrifuga: Spia della velocità di centrifuga. Indicatore No centrifuga. La fase di centrifuga è spenta. Spia Extra Silent. Indicatore No Cent. Finale. Indicatore di pre-lavaggio. Indicatore macchie.

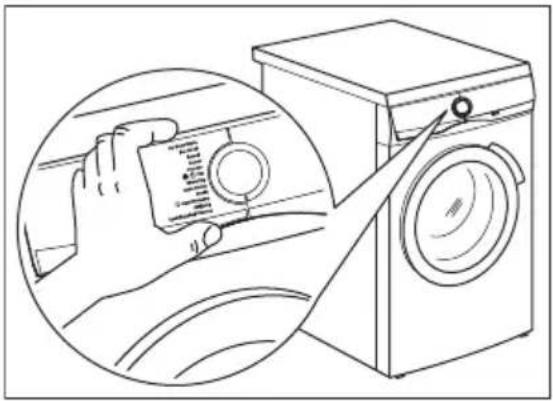

6.3 Badge multi-lingue

L'apparecchiatura è provvista di badge adesivi in diverse lingue. Sarà possibile incollare il badge desiderato al selettore del programma.

Premendo questo tasto per alcuni secondi sarà possibile attivare o disattivare l’apparecchiatura. Quando l’apparecchiatura viene accesa o spenta, si sentono due suoni diversi. Quando la funzione Stand-by disattiva automaticamente l’apparecchiatura per ridurre il consumo energetico, in alcuni casi potrebbe essere necessario attivare nuovamente l’apparecchiatura. Il programma predefinito selezionato, a macchina accesa, è sempre il programma Eco 40-60. Per ulteriori dettagli rimandiamo al paragrafo Stand-by nel capitolo Utilizzo quotidiano.

7.2 Selettore dei programmi

Ruotando il selettore dei programmi è possibile selezionare il programma desiderato.

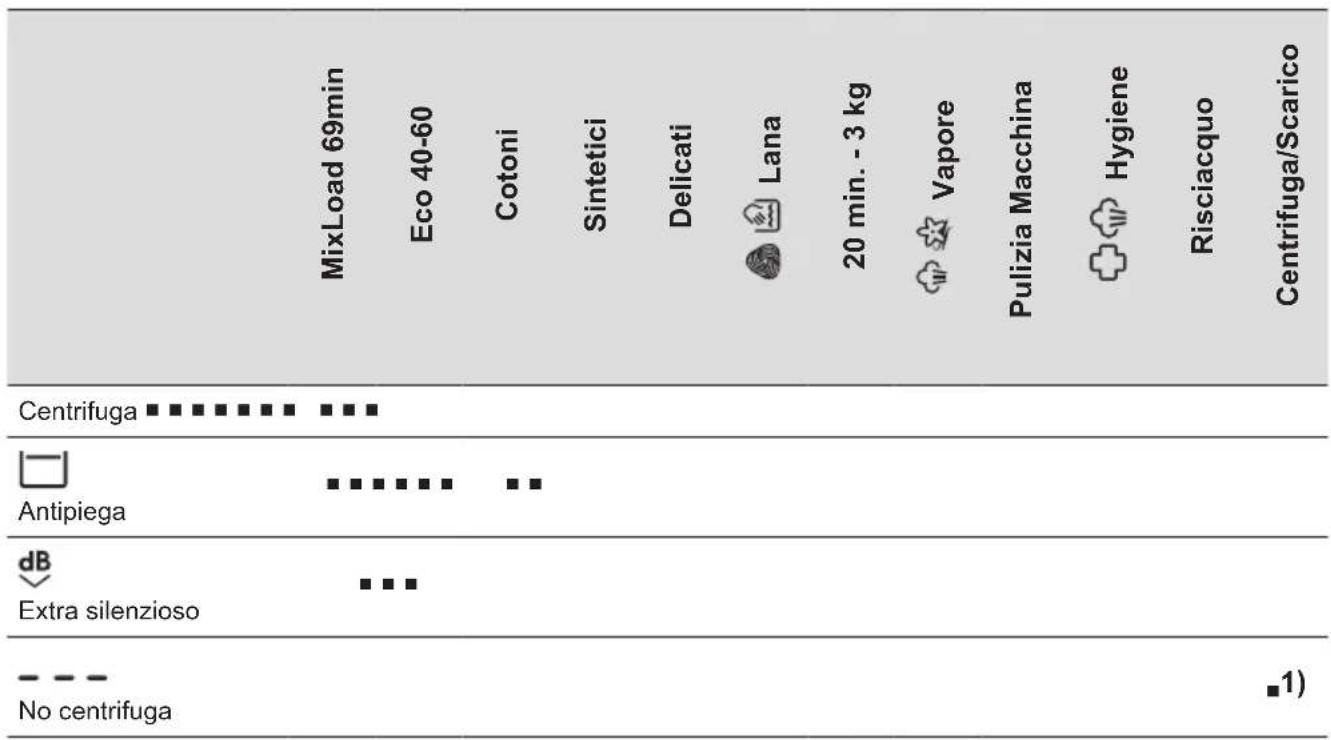

Le opzioni/funzioni non sono selezionabili con tutti i programmi di lavaggio. Controllare la compatibilità fra opzioni/ funzioni e i programmi di lavaggio nella "Tabella dei programmi". Un’opzione/ funzione può escludere l’altra, in questo caso l’apparecchiatura non consente di impostare congiuntamente le opzioni/ funzioni incompatibili. Assicurarsi che il display e i tasti a sfioramento siano sempre puliti e asciutti.

Impostare questa opzione per ultima, dopo la selezione del programma e delle altre opzioni: modificando alcune impostazioni potrebbe essere annullata. Questa opzione consente di scegliere l’orario di fine del programma. La fine del programma può essere posticipata di un’ora toccando il tasto, fino a un massimo di 24 ore. Il display mostra la durata normale del programma in alternativa all’ora di fine programma impostata (espressa in ore 0h). Il tempo minimo selezionabile corrisponde alla durata massima di un programma arrotondata per eccesso (ad esempio, se la durata del ciclo è di 3,15 ore, il tempo minimo selezionabile sarà 4 ore). ITALIANO 111Dopo l’avvio del programma, la porta si blocca e l’apparecchiatura avvia la fase ProSense. Al termine della stima del carico, sul display lampeggia l’icona della fase in corso e inizia il conto alla rovescia, inizialmente a intervalli di un’ora poi di un minuto nell’ultima ora.

Premere il tasto Avvio/Pausa per avviare, mettere in pausa l'apparecchiatura o interrompere un programma in funzione.

Premere questo tasto per attivare o disattivare l’opzione PODS®, l’indicatore corrispondente è acceso/spento. Inserire un massimo di due pastiglie o detersivi monodose nello scomparto PODS® del cassetto del detersivo. Seguire sempre le raccomandazioni di PODS® e conservazione del produttore delle capsule. L'opzione rimane attiva anche per i cicli successivi finché non viene disattivata e se può essere selezionata con il programma impostato.

Questa opzione aggiunge una fase vapore seguita da una rapida fase anti-pieghe al termine del programma di lavaggio. La fase vapore riduce le pieghe e facilita la fase di stiro degli indumenti. L'opzione Vapore Finale consente di ottenere buoni risultati con un carico ridotto perché il vapore penetra meglio nel bucato se c'è più spazio. Per questo motivo, il carico massimo del programma combinato con questa opzione è di 2 kg (circa 8 - 10 camicie). Quando si imposta l'opzione Vapore Finale, il carico massimo scende a 2 kg sul display e il tempo del programma viene regolato di conseguenza. La spia lampeggia sul display durante la fase vapore. Questa opzione può influire sulla durata del programma. Quando il programma si interrompe, il display mostra uno zero ; la spia è accesa e fissa. La fase antipiega inizia, la spia lampeggia e il LED Avvio/Pausa rimane acceso. Il cesto esegue movimenti delicati per circa 30 minuti per conservare i benefici del vapore. Per interrompere la fase anti-piega, è possibile:

• Premere il tasto On/Off per alcuni secondi per attivare o disattivare l'apparecchiatura.

• Ruotare il selettore dei programmi in un'altra posizione. Quando i movimenti anti-piega si fermano e l'oblò si sblocca, l'apparecchiatura propone nuovamente il programma impostato precedentemente. Un carico piccolo aiuta a raggiungere risultati migliori.

7.8 Extra Risciacquo

Con questa opzione è possibile aggiungere alcuni risciacqui ai programmi di lavaggio selezionati, ottimizzare la distribuzione dell’ammorbidente e migliorare la morbidezza del tessuto. Consigliamo di usare l'ammorbidente. Utile per le persone allergiche ai detersivi e nelle zone in cui l’acqua è dolce. Questa opzione aumenta la durata del programma. Si illumina la spia del tasto.

Con questa opzione è possibile ridurre la durata del programma.

• Se il bucato ha un livello di sporco normale o leggero, potrebbe essere consigliabile ridurre il programma di lavaggio. Toccare una volta questo tasto per ridurre la durata. 112 ITALIANO• In caso di un carico più piccolo, toccare due volte questo tasto per impostare un programma extra rapido. In questo caso, la temperatura di 95 °C non è selezionabile. Il LED del tasto è acceso e il display mostra la durata del programma impostata. Questa opzione può anche essere usata per accorciare la durata del programma vapore.

7.10 Macchie Plus/Prelavaggio

Premere ripetutamente questo tasto per attivare una delle due opzioni. La spia pertinente si accende sul display.

• Macchie Selezionare questa opzione per aggiungere una fase anti-macchia su un programma per trattare il bucato sporco o macchiato col prodotto per rimuovere le macchie. Versare lo smacchiatore nello scomparto . Lo smacchiatore verrà aggiunto nella fase corretta del programma di lavaggio. Questa opzione non è utilizzabile con temperature inferiori a 40 °C.

• Prelavaggio Usare questa funzione per aggiungere una fase di pre-lavaggio a 30°C prima di quella di lavaggio. Questa opzione è consigliata per bucato molto sporco, in particolare se contiene sabbia, polvere, fango e altre componenti solide. Queste opzioni possono aumentare la durata del programma. Queste due opzioni non possono essere impostate insieme.

Quando viene impostato un programma, l’apparecchiatura seleziona in modo automatico la velocità di centrifuga predefinita. Premere ripetutamente questo tasto per:

• Modificare la velocità di centrifuga. Il display mostra solo le velocità di centrifuga disponibili per il programma impostato.

• Attivare la funzione No cent. finale. Si esclude lo scarico dell’acqua dell’ultimo risciacquo in modo da non sgualcire i tessuti. Il programma di lavaggio si conclude con acqua nel cesto, e la fase di centrifuga finale non viene eseguita. Il display mostra la spia . Il cesto ruota regolarmente per ridurre le pieghe. L’oblò rimane bloccato. Il cesto ruota regolarmente per ridurre le pieghe. È necessario scaricare l’acqua per sbloccare l’oblò. Sfiorare il tasto Avvio/Pausa : l’apparecchiatura esegue la fase di centrifuga e scarica l’acqua.

• Attivare l'opzione Extra silenzioso. Tutte le fasi di centrifuga (centrifuga intermedia e centrifuga finale) vengono eliminate e il programma si conclude con l’acqua nel cesto. In questo modo vengono ridotte le pieghe. Dato che il programma è molto silenzioso, è adatto per essere usato di notte quando l’energia elettrica costa meno. In alcuni programmi i risciacqui vengono eseguiti con più acqua. Il display mostra la spia . L’oblò rimane bloccato. Il cesto ruota regolarmente per ridurre le pieghe. È necessario scaricare l’acqua per sbloccare l’oblò. Sfiorare il tasto Avvio/Pausa: l’apparecchiatura esegue solo la fase di scarico.

• No centrifuga . Impostare questa opzione per disattivare tutte le fasi di centrifuga. Il display mostra ITALIANO 113la spia . L’apparecchiatura esegue l’unica fase di scarico del programma di lavaggio selezionato. Impostare questa opzione per tessuti molto delicati. La fase di risciacquo utilizza più acqua per alcuni programmi di lavaggio L’apparecchiatura svuota l’acqua automaticamente dopo circa 18 ore.

Quando viene selezionato un programma di lavaggio, l’apparecchiatura propone automaticamente una temperatura predefinita. Toccare ripetutamente questo tasto fino a che non compare il valore di temperatura desiderato sul display. Quando il display mostra le spie e , l’apparecchiatura non scalda l’acqua.

Quando viene premuta una combinazione di tasti, non inclinare le dita verso il basso. I sensori dei pulsanti inferiori sono delicati e potrebbero interferire con la propria scelta.

8.2 Segnali acustici

Questa apparecchiatura è dotata di vari segnali acustici, che funzionano quando:

• Viene attivata l’apparecchiatura (breve suono speciale).

• Viene disattivata l’apparecchiatura (breve suono speciale).

• Si toccano i tasti (suono clic).

• Viene effettuata una selezione errata (3 suoni brevi).

• Il programma è completato (sequenza di suoni per circa 2 minuti).

• L’apparecchiatura ha un’anomalia di funzionamento (sequenza di brevi suoni per circa 5 minuti).

• Quando viene rilevato un sovraccarico di biancheria durante la fase ProSense (viene riprodotto un suono doppio). Per attivare/disattivare questa opzione, tenere premuto il tasto Extra Risciacquo fino a quando non viene emesso un segnale acustico o un doppio segnale acustico. Disattivando questa funzione verranno eliminati solo i segnali acustici al termine del programma.

8.3 Sicurezza Bambini

Questa opzione consente di evitare che i bambini possano giocare con il pannello dei comandi. Per attivare/disattivare questa opzione, tenere premuto il tasto Macchie Plus/ Prelavaggio fino a che non compare/ sparisce sul display. L'apparecchiatura torna in modo predefinito a questa opzione dopo lo spegnimento. La funzione Blocco bambini non è disponibile per alcuni secondi dopo l'accensione dell'apparecchiatura.

8.4 Permanente Extra Risciacquo

Con quest’opzione è possibile far eseguire in modo permanente un risciacquo extra se è disponibile con il ciclo selezionato e quando viene impostato un nuovo programma.

• Per attivare/disattivare quest’opzione, toccare contemporaneamente i pulsanti Extra Risciacquo e Risparmio Tempo fino a quando la spia sopra il pulsante Extra Risciacquo e l’icona corrispondente sul display si accendono/spengono. 114 ITALIANOPremere il pulsante Extra Risciacquo per disattivare la funzione in esecuzione a ciclo singolo senza rimuovere l’opzione permanente.

8.5 Contatore delle ore di esercizio

È possibile visualizzare il tempo totale di funzionamento dell'apparecchiatura in ore, a partire dalla prima accensione. Questo valore conterà il tempo di funzionamento dei cicli (non include pause e tempo di partenza ritardata). Per visualizzare questo valore, procedere come segue:

2. Tenere premuti i tasti Extra Risciacquo e

Vapore Finale per alcuni secondi.

3. Dopo 3 secondi sul display vengono

visualizzate le ore totali di funzionamento dell'apparecchiatura: ad es. 1276 ore, il display mostra il testo Hr per 2 secondi, 12 (migliaia e centinaia) per 2 secondi e 76 (decine e unità).

4. Per uscire da questa modalità, premere

un tasto qualsiasi. Se la procedura non funziona (a causa di un timeout o di una combinazione dei tasti errata), spegnere l’apparecchiatura e ripetere la sequenza dall’inizio.

8.6 Impostazioni predefinite di

fabbrica Questa funzione consente di ripristinare le opzioni di fabbrica. Per attivare quest’opzione, attenersi alla procedura seguente:

2. Tenere premuti i tasti Macchie Plus/

Prelavaggio e Risparmio Tempo per alcuni secondi.

3. Il display visualizzerà per circa 5

In fase di installazione o prima di usare l'apparecchiatura si potrebbe vedere la presenza di acqua nell'apparecchiatura. Questa è acqua residua nell'apparecchiatura dopo un test funzionale completo in fabbrica al fine di garantire che l'apparecchiatura venga consegnata ai clienti in condizioni perfette e non presenti nessun problema.

1. Verificare che tutti i bulloni di transito

siano stati rimossi dall'apparecchiatura.

2. Verificare che l'alimentazione elettrica sia

disponibile e che il rubinetto dell'acqua sia aperto.

3. Versare 2 litri di acqua nello scomparto

del detersivo contrassegnato da . Questa azione attiva il sistema di scarico.

4. Versare un po' di detersivo nello

scomparto contrassegnato da .

5. Impostare e avviare un programma per il

cotone alla massima temperatura senza carico all'interno del cesto. In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca. ITALIANO 11510. PROGRAMMI

10.1 Tabella dei programmi

Table title. I programmi sono descritti in questo grafico seguendo l'ordine del selettore, dall'alto ver so il basso. Programmi di lavaggio Programma Descrizione del programma MixLoad 69min Tessuti di cotone e sintetici misti. Ideale per lavare il carico quotidiano in breve tempo, per una cura dei capi migliore e una buona pulizia già a 30 °C. Eco 40-60 Ciclo a ridotto consumo energetico per il cotone. Riduce la temperatura e pro lunga il tempo per ottenere buoni risultati di lavaggio. Cotoni Tessuti in cotone bianco e colorato. Ideale per sporco normale e intenso. Sintetici Capi in tessuti sintetici o misti. Sporco normale. Delicati Tessuti delicati quali ad esempio acrilici, viscosa e tessuti misti che richiedono un lavaggio più delicato. Sporco normale. Lana Indumenti di lana lavabili a macchina, a mano e altri tessuti che riportano sul l’etichetta il simbolo di “lavaggio a mano”

20 min. - 3 kg Capi di cotone e sintetici, poco sporchi o indossati solo una volta. Vapore Cotone, sintetici e misti. Ciclo vapore speciale senza lavaggio che può essere usato per preparare la biancheria asciutta da stirare o rinfrescare indumenti in dossati una sola volta. Questo programma riduce le pieghe, gli odori e rilassa le fibre. Non usare detersivi. Al termine del programma, rimuovere rapidamente la biancheria dal cesto

Se necessario, togliere le macchie lavando o usando smacchiatori localizzati. I programmi vapore non eseguono un ciclo di igienizzazione. Non impostare un programma Vapore con questi tipi di indumenti:

• Articoli non adatti per l’asciugatrice.

• Indumenti con l’etichetta “Solo lavaggio a secco”. Pulizia Macchina Ciclo di manutenzione con acqua calda per pulire e rinfrescare il cesto e rimuo vere i residui che potrebbero produrre odori. Prima di eseguire questo ciclo, to gliere tutti gli indumenti dal cesto. Versare un bicchiere di candeggiante al cloro o di detersivo per lavatrice nello scomparto dell’erogatore del detersivo per la fase di lavaggio. NON utilizzarli entrambi insieme

116 ITALIANOProgramma Descrizione del programma Hygiene Capi in cotone bianco. Questo programma di lavaggio ad alte prestazioni com binato con il vapore rimuove oltre il 99,99% dei batteri e dei virus.

mante nendo la temperatura al di sopra di 60 °C durante la fase di lavaggio, con un’a zione aggiuntiva sulle fibre grazie al vapore, un risciacquo potenziato assicura la rimozione corretta dei residui di detersivo e dei microorganismi. Questo pro gramma garantisce anche una riduzione adeguata delle particelle di pollini/ allergeni. Risciacquo Tutti i tessuti, eccetto lana e tessuti molto delicati. Programma per risciacquare e centrifugare il bucato. La velocità di centrifuga predefinita è quella usata per i programmi per il cotone. Ridurre la velocità di centrifuga in base al tipo di bian cheria. Ove necessario, impostare l’opzione Extra Risciacquo per aggiungere ulteriori risciacqui. Con una bassa velocità di centrifuga l’apparecchiatura effet tua risciacqui delicati e una centrifuga breve. Centrifuga/Scarico Per centrifugare la biancheria e scaricare l’acqua nel cesto. Tutti i tessuti, a parte i capi in lana e i tessuti delicati.

Durante questo ciclo il cestello ruota lentamente per garantire un lavaggio delicato. Se sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.

Se si imposta un programma Vapore con biancheria asciutta, alla fine del ciclo la biancheria può risultare umi da. Asciugare su filo gli indumenti per circa 10 minuti. Il programma vapore non rimuove gli odori particolarmente intensi.

Dopo la pulizia del cesto, eseguire un ciclo di risciacquo con il cesto vuoto e nessun detersivo per eliminare eventuali residui di candeggiante.

Testato per Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudomonas aeruginosa e il batteriofago MS2 nei test esterni eseguiti da Swissatest Testmaterialien AG nel 2021 (verbale di prova n. 202120117). Temperatura del programma, velocità di centrifuga massima e carico massimo Programma Temperatura pre definita Gamma di tempe ratura Velocità di centrifuga di riferimento Gamma velocità centri fuga Carico massimo MixLoad 69min 30 °C 60 °C – 30 °C 1400 giri/min 1400 giri/min – 400 giri/min

1400 giri/min 1400 giri/min – 400 giri/min

Cotoni 40°C 95 °C – A freddo 1400 giri/min 1400 giri/min – 400 giri/min

Sintetici 30 °C 60 °C – A freddo 1200 giri/min 1200 giri/min – 400 giri/min

Delicati 30 °C 40 °C – A freddo 800 giri/min 1200 giri/min – 400 giri/min

Lana 40 °C 40 °C – A freddo 1200 giri/min 1200 giri/min – 400 giri/min

ITALIANO 117Programma Temperatura pre definita Gamma di tempe ratura Velocità di centrifuga di riferimento Gamma velocità centri fuga Carico massimo 20 min. - 3 kg 30 °C 40 °C – 30 °C 1200 giri/min 1400 giri/min – 400 giri/min

Vapore - - 1.0 kg Pulizia Macchina 60°C 1200 giri/min 1200 giri/min – 400 giri/min

Hygiene 60°C 1400 giri/min 1400 giri/min – 400 giri/min

1400 giri/min 1400 giri/min – 400 giri/min

1400 giri/min 1400 giri/min – 400 giri/min

Secondo il regolamento della Commissione UE 2019/2023 e il decreto ucraino 834/2023. Questo program ma a 40 °C è in grado di pulire insieme nello stesso ciclo il bucato di cotone con un livello di sporco normale, di chiarato lavabile a 40 °C o a 60 °C. Per la temperatura raggiunta nella lavanderia, la durata del programma e altri dati, consultare il capitolo "Valo ri di consumo". I programmi più efficienti in termini di consumo energetico sono in genere quelli che funzionano a temperature più basse e durano più a lungo.

La temperatura di questo programma non è visibile né indicata, viene impostata automaticamente.

10.2 Vapore programmi

I programmi Vapore possono essere utilizzati per ridurre le pieghe e gli odori dagli indumenti (come cotone, sintetici, tessuti misti, compresi i delicati) che devono solo essere rinfrescati, in breve tempo, evitando il lavaggio. Le fibre in tessuto sono rilassate e poi la stiratura diventa molto facile. Al termine del ciclo, rimuovere rapidamente la biancheria dal cesto. La durata del ciclo può essere ridotta fino a 15 minuti tramite l'opzione Risparmio Tempo . NON impostare questa modalità con questa tipologia di capi:

• Articoli non adatti per l’asciugatrice.

• Indumenti con l’etichetta “Solo lavaggio a secco”. Non usare detersivi! I programmi Vapore non rimuovono odori particolarmente intensi e non igienizzano. Dopo il trattamento a vapore, la biancheria può risultare umida. Appendere gli indumenti per alcuni minuti. La fragranza (Electrolux Steam Fragrance) Il Electrolux Steam Fragrance ti consente di rinfrescare anche i capi delicati, rimuovendo le pieghe e aggiungendo freschezza con una fragranza delicata sviluppata esclusivamente da Electrolux. Rinfrescando con il VAPORE, invece di eseguire cicli di lavaggio completi manterrai i tuoi capi come nuovi più a lungo. 118 ITALIANOPuoi anche usare in sicurezza la fragranza con i programmi Cashmere e VAPORE, se disponibili, per tessuti delicati come cashmere e lana. Quando si tratta un carico più piccolo, ridurre il dosaggio della fragranza e la durata del ciclo: in soli quindici minuti, gli indumenti guadagneranno quella sensazione di “appena lavato”. Leggere attentamente le istruzioni fornite con la fragranza. NON:

• Mettere in lavasciuga gli indumenti lavati con la fragranza. I benefici di questo lavaggio evaporerebbero.

• Usare la fragranza per scopi diversi rispetto a quelli qui descritti.

• Usare la fragranza su indumenti nuovi. I nuovi indumenti potrebbero contenere composti residui delle finiture, non compatibili. La fragranza è disponibile sul negozio online Electrolux o presso un rivenditore autorizzato.

10.3 Woolmark Premium Wool Care - Blu

Table title Il ciclo di lavaggio lana di questa apparecchiatura è stato te stato e approvato dalla Woolmark Company per lavare indu menti di lana con etichetta riportante la dicitura “lavaggio a mano” a patto che i prodotti vengano lavati seguendo le istru zioni riportate sulle relative etichette e le indicazioni del pro duttore della lavatrice. M1230

10.4 Compatibilità delle opzioni con i programmi

ITALIANO 119MixLoad 69min Eco 40-60 Cotoni Sintetici Delicati Lana 20 min. - 3 kg Vapore Pulizia Macchina Hygiene Risciacquo Centrifuga/Scarico Macchie

Questa opzione non è utilizzabile con temperature inferiori a 40°C.

Se si imposta la durata più breve, consigliamo di ridurre le dimensioni del carico. È possibile caricare completa mente l’apparecchiatura, ma i risultati del lavaggio potrebbero essere meno soddisfacenti. Detersivi idonei per i programmi di lavaggio Programma Polvere uni versale

A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere. ▲ = Consigliato -- = Non consigliato

120 ITALIANO11. USO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

1. Collegare la spina alla presa di corrente.

2. Aprire il rubinetto dell'acqua.

3. Premere il tasto On/Off per alcuni secondi

per attivare l’apparecchiatura. Viene emesso un breve segnale acustico. L’apparecchiatura propone automaticamente un programma predefinito. La spia corrispondente si accende. Il display mostra il programma predefinito, Eco 40-60, la durata del programma, il carico massimo (per alcuni secondi), la temperatura predefinita, la velocità di centrifuga predefinita e le spie delle fasi che compongono il programma.

11.2 Caricamento della biancheria

• Aprire la porta dell’apparecchiatura.

• Scuotere i capi prima di introdurli nell'apparecchiatura.

• Mettere il bucato nel cestello, un capo alla volta. Assicurarsi di non mettere troppa biancheria nel cesto.

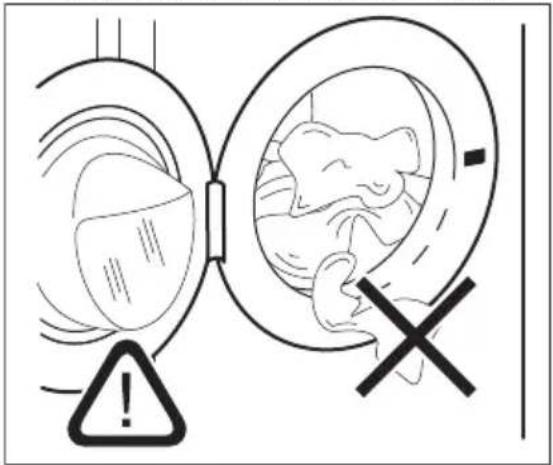

• Chiudere saldamente lo sportello. ATTENZIONE! - Assicurarsi che non vi sia della biancheria tra la guarnizione e l’oblò. Esiste il rischio di perdita d’acqua o danni alla biancheria. - Lavare le macchie grasse e molto oleoseo usare dei profumi potrebbe danneggiare le parti in gomma dell’apparecchiatura.

11.3 Aggiunta di detersivi e additivi

Table title - Scomparto per pastiglie di detersivo (max 2 pa stiglie). Quando si utilizzano le pastiglie di detersivo, assicurarsi che sia attiva l’opzione Pods®. - Scomparto per la fase di prelavaggio e l’am mollo (solo detersivo in polvere). - Scomparto per la fase di lavaggio (solo de tersivo in polvere). Assicurarsi che l'opzione Pods® sia di sattivata quando si utilizza questo scomparto. Se si utilizza un detersivo liquido, ricor darsi di inserire il contenitore per il de tersivo liquido . ITALIANO 121. - Scomparto per l’ammorbidente e altri tratta menti liquidi (ammorbidente, amido). - Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi; consigliamo tuttavia di non superare il livello massimo indicato ( ). Questa quantità garantirà comunque risultati di lavaggio otti mali. Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui di detersivo dal cassetto del detersivo. Procedere come segue

1. Aprire il contenitore del detersivo.

2. Se è impostata una fase di prelavaggio,

mettere il detersivo in polvere nello scomparto .

3. Per il lavaggio principale scegliere lo

scomparto appropriato a seconda del tipo di detersivo: a) Versare il detersivo in polvere nello scomparto . b) Versare il detersivo liquido nello stesso scomparto dopo aver inserito il contenitore corrispondente . c) Mettere le compresse nello scomparto . Assicurarsi che sia attiva l’opzione Pods®.

4. Versare l'ammorbidente nello scomparto

5. Chiudere il cassetto del detersivo.

11.4 Impostazione di un programma

1. Ruotare il selettore dei programmi per

selezionare il programma di lavaggio desiderato. La spia del programma si accende. 122 ITALIANOEco 40-60 è il programma proposto predefinito quando l’apparecchiatura è accesa, quello a cui si riferiscono le informazioni dell’etichetta energetica. La spia del tasto Avvio/Pausa lampeggia. Il display mostra una durata indicativa del programma, il carico massimo dichiarato per il programma impostato (solo per alcuni secondi), la temperatura predefinita, la velocità di centrifuga predefinita e le spie della fase di lavaggio (ove disponibili).

2. Per modificare la temperatura e/o la

velocità di centrifuga, premere i relativi tasti.

3. Qualora lo si desideri, impostare una o

più opzioni toccando i relativi tasti. Le spie relative si accendono sul display e le informazioni fornite variano di conseguenza. Se non è possibile effettuare una selezione, viene emesso un segnale acustico.

11.5 Avvio di un programma

Premere il pulsante Avvio/Pausa per avviare il programma. La spia relativa smette di lampeggiare e rimane accesa. Lo sportello è bloccato e il programma si avvia. Il display mostra la spia . La pompa di scarico funziona brevemente prima che l’apparecchiatura si riempia di acqua.

11.6 Avvio di un programma con

l’opzione Termina tra

1. Sfiorare ripetutamente fino a quando il

display non mostra il tempo residuo desiderato per il programma. Si illumina la spia .

2. Premere il tasto Avvio/Pausa .

Il cesto inizia a ruotare per eseguire la stima ProSense, se previsto nel programma selezionato.

3. L’apparecchiatura avvia il conto alla

rovescia fino alla fine del programma e il programma inizia al momento giusto per terminare all’ora impostata tramite questa opzione. Per modificare o annullare questa opzione:

2. Accendere nuovamente

3. Impostare nuovamente il programma.

11.7 Rilevamento del carico

ProSense La durata del programma nel display si riferisce a un carico medio/alto. Dopo aver impostato un programma di lavaggio, l’icona si accende sul display se previsto dal programma. Dopo aver premuto il tasto Avvio/Pausa , ProSense avvia il rilevamento del carico del bucato:

1. L’apparecchiatura rileva il carico nei primi

30 secondi: la spia lampeggia, le barre sotto l’icona si spostano avanti e indietro e il cesto ruota lievemente.

2. Quando il tamburo smette di ruotare il

display mostra la nuova durata del programma, che potrebbe aumentare o diminuire a seconda del carico rilevato. Il numero di barre indica il carico in quarti (da 1 a 4, 4 barre in caso di sovraccarico). La spia del carico massimo dichiarato si accende nuovamente. Dopo altri 30 secondi inizia il riempimento dell'acqua. ITALIANO 123In caso di sovraccarico del cesto, la spia di carico massimo dichiarato si accende nuovamente e la spia lampeggia. Durante questi 30 secondi sarà possibile mettere in pausa l’apparecchiatura e togliere gli indumenti in eccesso. Dopo aver tolto gli indumenti in eccesso, sfiorare il tasto Avvio/Pausa per avviare nuovamente il programma. La fase ProSense può essere ripetuta fino a tre volte (cfr. punto 1). Importante: se non viene ridotto il quantitativo di bucato, il programma di lavaggio inizia comunque, a prescindere dal sovraccarico. In questo caso non sarà possibile garantire risultati di lavaggio ottimali. Circa 20 minuti dopo l'avvio del programma la durata del programma potrebbe essere modificata nuovamente a seconda della capacità di assorbimento dell'acqua dei tessuti. Il rilevamento ProSense viene eseguito solo con programmi di lavaggio completi (nessun salto di fase selezionato). Il ProSense non è disponibile con alcuni programmi, come Lana, programmi con cicli brevi e senza fase di lavaggio. In alcuni programmi la durata del ciclo potrebbe essere la stessa per diverse dimensioni del carico, ma il consumo di acqua ed energia è comunque personalizzato per ottenere i migliori risultati.

11.8 Spie della fase del programma

Quando il programma parte la spia della fase di funzionamento lampeggia e le spie delle altre fasi sono accese fisse. Ad esempio: la fase di lavaggio o pre- lavaggio è in funzione: . Quando la fase termina la spia rilevante smette di lampeggiare ed è accesa fissa. La spia fase successiva inizia a lampeggiare. Ad esempio: la fase di risciacquo è in funzione: . Se si seleziona Vapore Finale, si accede la spia della fase vapore. La fase vapore è in funzione: . La fase anti-pieghe è in funzione: .

11.9 Interruzione di un programma

e modifica delle opzioni Quando il programma è in funzione sarà possibile modificare solo alcune opzioni:

1. Premere il tasto Avvio/Pausa .

La spia corrispondente lampeggia.

2. Modifica delle opzioni. Le informazioni

fornite nel display variano di conseguenza.

3. Sfiorare nuovamente il tasto Avvio/Pausa

Il programma di lavaggio prosegue.

11.10 Annullamento di un

1. Premere il tasto On/Off per annullare il

programma e disattivare l’apparecchiatura.

2. Premere nuovamente il tasto On/Off per

attivare l’apparecchiatura. A questo punto è possibile impostare un nuovo programma di lavaggio. 124 ITALIANOQualora la fase ProSense sia già stata eseguita e il riempimento di acqua sia già partito, il nuovo programma inizia senza ripetere la fase ProSense . L'acqua e il detersivo non vengono scaricati per evitare sprechi. Il display mostra la durata massima del programma, aggiornandola 20 minuti dopo l'inizio del nuovo programma.

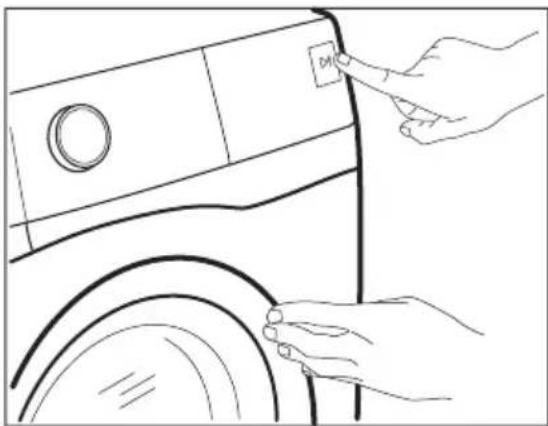

11.11 Apertura della porta -

Aggiunta di indumenti Quando il programma o la partenza ritardata sono attivi, la porta dell’apparecchiatura è bloccata. Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati e/o il cesto ancora gira, non è possibile aprire l’oblò. È possibile aprire facilmente lo sportello per aggiungere o rimuovere alcuni capi quando l’icona è accesa.

1. Premere il tasto Avvio/Pausa .

Sul display si spegne la spia relativa di chiusura porta.

2. Aprire la porta dell’apparecchiatura. Ove

necessario, aggiungere o rimuovere gli articoli.

3. Chiudere lo sportello e sfiorare il tasto

Avvio/Pausa . Il programma o la partenza ritardata proseguono. Quando l’icona si spegne, per aprire lo sportello è necessario attendere il termine del programma, oppure impostare il programma/ opzione centrifuga o scarico e premere il pulsante Avvio/Pausa .

11.12 Fine del programma

L'apparecchiatura si arresta automaticamente una volta terminato il programma. Vengono emessi i segnali acustici (se attivi). Nel display tutte le spie della fase di lavaggio diventano fisse e viene visualizzata la zona tempo . La spia del tasto Avvio/Pausa si spegne. La porta si sblocca e si spegne la spia .

1. Premere il tasto On/Off per spegnere

l’apparecchio. Dopo cinque minuti dalla fine del programma la funzione di risparmio energetico spegne automaticamente l'apparecchiatura. Quando si riattiva l’apparecchiatura, quest’ultima propone Eco 40-60 come programma predefinito. Ruotare il selettore dei programmi per impostare un nuovo ciclo.

2. Togliere la biancheria

dall'apparecchiatura.

3. Assicurarsi che il cestello sia vuoto.

4. Tenere l’oblò e il cassetto del detergente

leggermente aperti, al fine di evitare la formazione di muffa e cattivi odori.

5. Chiudere il rubinetto dell’acqua.

11.13 Drenaggio dell'acqua dopo la

fine del ciclo Qualora sia stato scelto un programma o un’opzione che non svuota l’acqua dell’ultimo risciacquo, il programma è completato, ma:

• Il display mostra le spie , opzione o , e la spia sportello bloccato . La spia della fase in esecuzione lampeggia.

• Il cesto ruota ancora a intervalli regolari in modo da non sgualcire i tessuti.

• L’oblò rimane bloccato.

• Prima di aprire lo sportello è necessario scaricare l’acqua:

1. Ove necessario, premere il tasto

Centrifuga per ridurre la velocità della centrifuga proposta dall’apparecchiatura.

2. Toccare il tasto :

• Qualora sia stato impostato , l'apparecchiatura scarica l'acqua ed esegue la centrifuga. ITALIANO 125• Qualora sia stato impostato , l'apparecchiatura scarica solo l'acqua. La spia indicatore o si spegne, mentre l'indicatore lampeggia e poi si spegne.

3. Al termine del programma, una volta

spenta la spia di porta bloccata , è possibile aprirlo.

4. Premere il tasto On/Off per alcuni secondi

per disattivare l’apparecchiatura. In ogni caso l'apparecchiatura svuota l'acqua automaticamente dopo circa 18 ore.

11.14 Opzione Stand-by

La funzione Stand-by disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia quando:

• Non usare l'apparecchiatura da 5 minuti prima di sfiorare il tasto Avvio/Pausa . Premere il tasto On/Off per attivare nuovamente l’apparecchiatura.

• 5 minuti dopo la fine del programma di lavaggio. Premere il tasto On/Off per attivare nuovamente l’apparecchiatura. L’apparecchiatura propone Eco 40-60 come programma predefinito. Ruotare il selettore dei programmi per impostare un nuovo ciclo. Se si imposta un programma o un'opzione che termina con l'acqua nel cesto, la funzione Stand-by non disattiva l'apparecchiatura per ricordarvi di scaricare l'acqua.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

12.1 Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura. Dopo ogni ciclo tenere lo sportello e il cassetto del detersivo aperti per far circolare l’aria e asciugare l’umidità all’interno dell’apparecchiatura. Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e scollegarla dalla spina. Programma indicativo di pulizia periodica:

Decalcificazione Due volte l’anno Lavaggio di manutenzio

Una volta al mese Pulizia della guarnizione dell’oblò Ogni due mesi Pulizia del cesto Ogni due mesi Pulizia del cassetto del detersivo Ogni due mesi

Pulizia del filtro della pompa di scarico Due volte l’anno Pulizia del tubo di carico e del filtro della valvola Due volte l’anno

12.2 Rimuovere gli oggetti estranei

Prima di avviare il ciclo, assicurarsi che tutte le tasche siano vuote e le parti sciolte siano legate. Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Fare riferimento ai paragrafi “Guarnizione della porta con doppio elemento di blocco dell'estremità”, “Pulizia del cestello”, “Pulizia del filtro della pompa di scarico” e “Pulizia del tubo di ingresso e del filtro della valvola”. Prestare attenzione alle tende. Rimuovere i ganci e mettere le tende in un sacchetto di lavaggio o nelle federe. Se necessario, contattare il Centro di Assistenza Autorizzato. 126 ITALIANO12.3 Pulizia esterna Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici. Non utilizzare spugne abrasive o materiale abrasivo. ATTENZIONE! Non utilizzare alcol, solventi o prodotti chimici. ATTENZIONE! Non pulire le superfici metalliche con detergenti a base di cloro.

12.4 Decalcificazione

Se la durezza dell’acqua nella zona è alta o medio alta, si consiglia di utilizzare un decalcificante per le lavatrici (eseguire una decalcificazione di tanto in tanto). Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare. Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

12.5 Lavaggio di manutenzione

L’uso ripetuto e prolungato di programmi a bassa temperatura può causare depositi di detersivi, residui di lanugine, crescita batterica e formazione di pellicole organiche all’interno del cestello e della vasca. Ciò potrebbe generare cattivi odori e muffa. Per eliminare questi depositi e igienizzare la parte interna dell'apparecchiatura, eseguire a intervalli regolari lavaggi di manutenzione almeno una volta al mese:

1. Togliere tutta la biancheria dal cesto.

2. Avviare un programma cotone con la

temperatura più alta con una piccola quantità di detersivo in polvere oppure, ove disponibile, avviare il programma Pulizia Macchina.

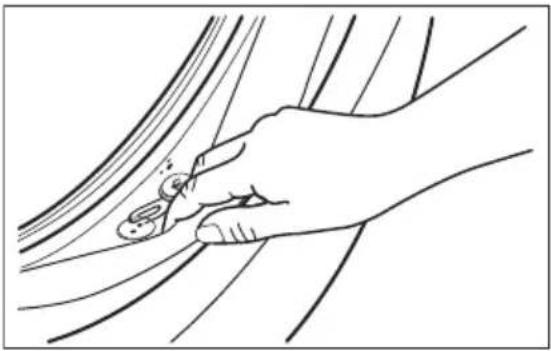

12.6 Guarnizione della porta

L’apparecchiatura è progettata con un sistema di scarico autopulente che permette alle leggere fibre di lanugine che cadono dai vestiti di essere scaricate con l'acqua. Esaminare regolarmente la guarnizione e, se necessario, pulirla come descritto negli schemi seguenti. Monete, bottoni e altri piccoli oggetti possono essere recuperati alla fine del ciclo. Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione. Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

12.7 Pulizia del cesto

Controllare regolarmente il cesto per evitare depositi indesiderati. Nel cestello si possono formare depositi di ruggine dovuti a corpi estranei o a tracce di ferro presenti nell'acqua Pulire il cesto con prodotti adatti all’acciaio inossidabile. Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti. Per la pulizia del cesto, non utilizzare prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o pagliette abrasive. Per una pulizia completa:

1. Pulire il cesto con prodotti adatti

all’acciaio inossidabile. ITALIANO 127Attenersi sempre alle istruzioni riportate sulle confezioni dei prodotti.

2. Togliere tutta la biancheria dal cesto.

3. Aggiungere manualmente una piccola

quantità di detersivo in polvere o prodotto specifico nel cestello vuoto per risciacquare eventuali residui rimasti all’interno. Di tanto in tanto, al termine del ciclo sul display potrebbe comparire l’icona : si tratta di un consiglio che invita a eseguire la “pulizia del cestello”. Dopo l'esecuzione della pulizia del cesto, l'icona scompare.

12.8 Pulizia del contenitore del

detersivo Per evitare possibili depositi di detersivo secco, ammorbidente coagulato, formazione di muffa nel contenitore del detersivo, ogni due mesi eseguire la procedura di pulizia seguente come spiegato negli schemi seguenti:

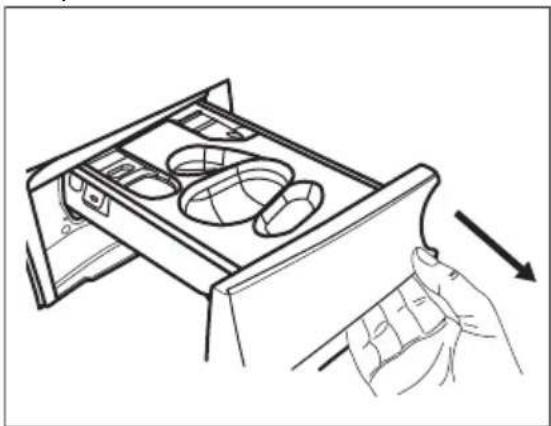

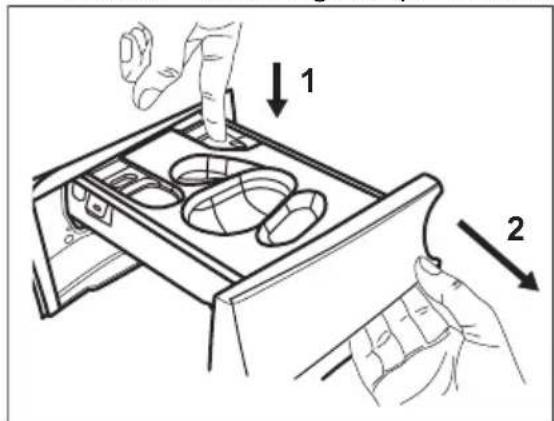

1. Aprire il contenitore del detersivo.

Premere il blocco verso il basso, come indicato nell'immagine, quindi estrarlo.

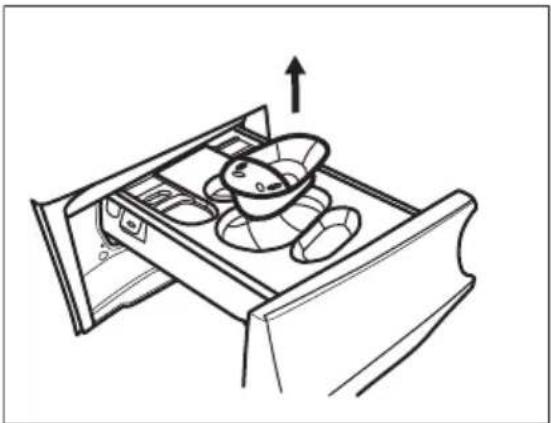

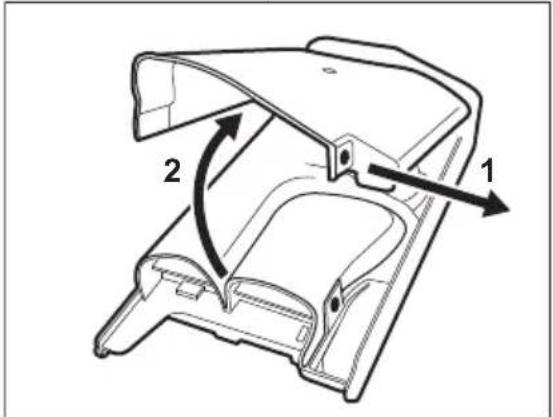

2. Rimuovere il contenitore per il detergente

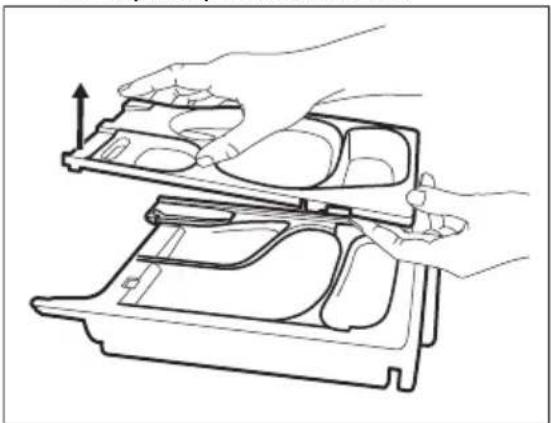

Sollevare il coperchio superiore degli scomparti per rimuoverlo.

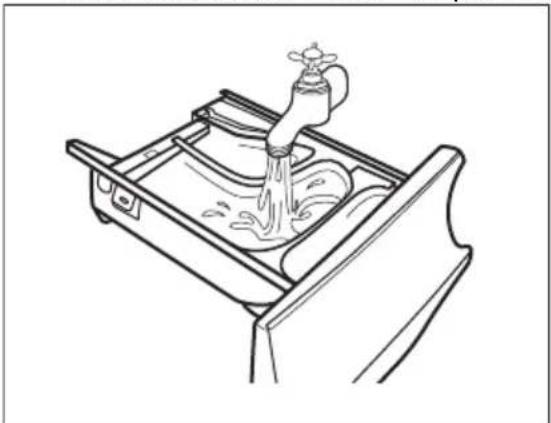

4. Lavare il cassetto del detersivo e

l'eventuale inserto sotto l'acqua corrente.

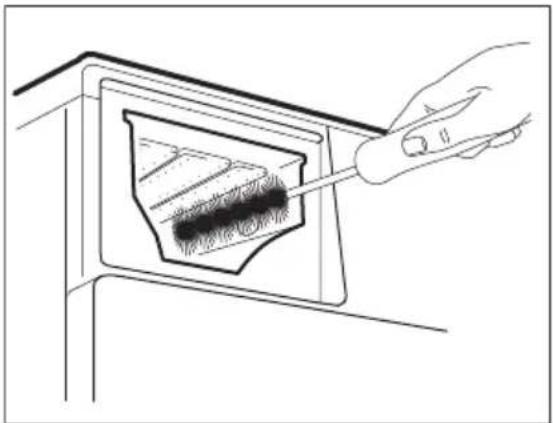

5. Verificare che tutti i residui di detersivo

vengano rimossi dalla parte superiore e inferiore dell'incasso. Servirsi di una spazzola piccola per pulire l'incasso. ATTENZIONE! Non usare spazzole metalliche o affilate e spugne. Verificare che tutti i residui di detersivo vengano rimossi dalla parte superiore e inferiore dell'incasso. Servirsi di una spazzola piccola per pulire l'incasso. 128 ITALIANO6. Capovolgere l’erogatore e aprire il coperchio inferiore come indicato nell’immagine: tirare prima le linguette laterali verso l’esterno, dopodiché rimuovere il coperchio inferiore.

7. Assicurarsi che ogni residuo di detersivo

venga rimosso dal nastro convogliatore. Servirsi unicamente di stracci morbidi umidi.

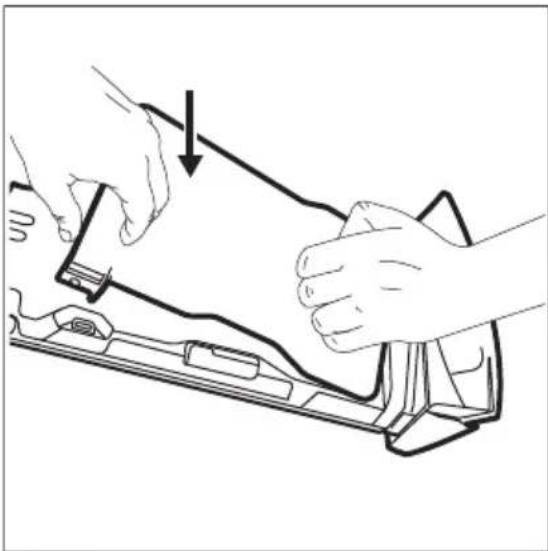

8. Rimettere il coperchio inferiore in

posizione allineando i fori sui ganci del cassetto, come indicato nell’immagine. Chiudere fino a che non si sente un “clic”. ATTENZIONE! Premere la copertura inferiore come indicato nell’immagine. Controllare che sia chiusa correttamente. CLICK

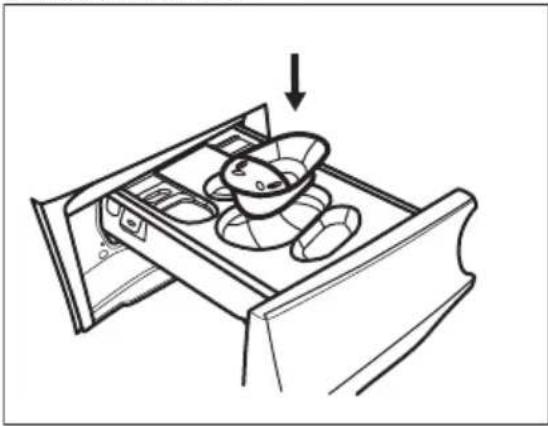

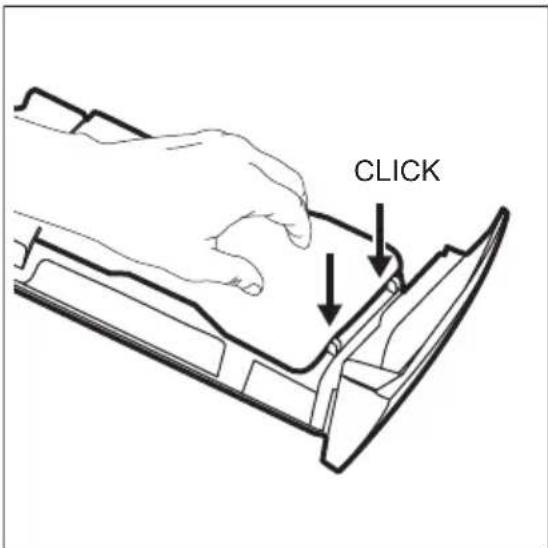

9. Rimontare il cassetto come segue:

a. Mettere il coperchio inferiore e premere fino a che non si sente un “clic”. b. Mettere il coperchio superiore e premere fino a che non si sente un “clic”. c. Inserire il contenitore per il detersivo liquido, se necessario.

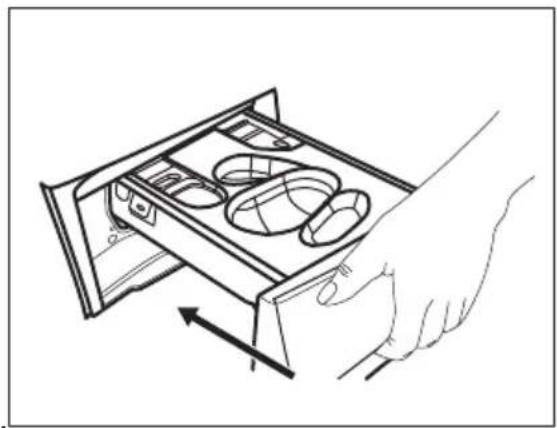

10. Inserire il cassetto del detersivo nei binari

della guida, quindi chiuderlo. Avviare il programma di risciacquo senza indumenti all'interno del cesto. ITALIANO 129.

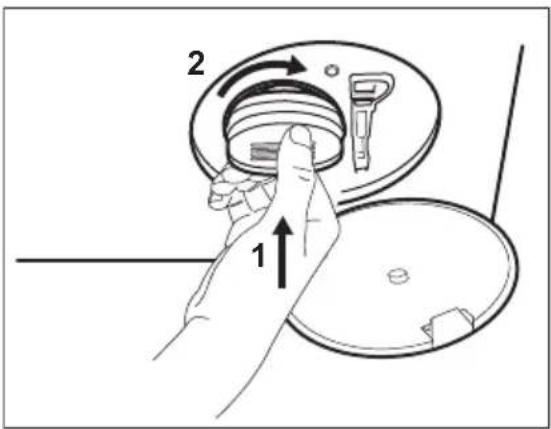

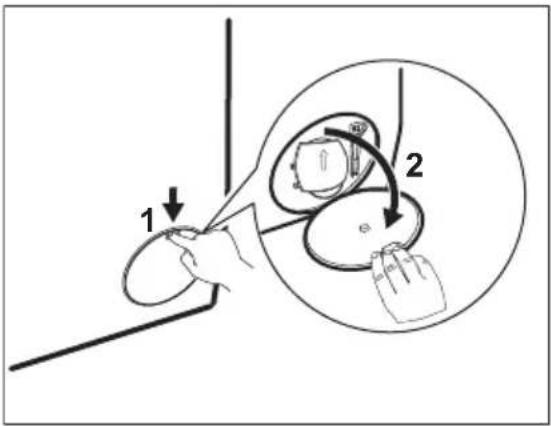

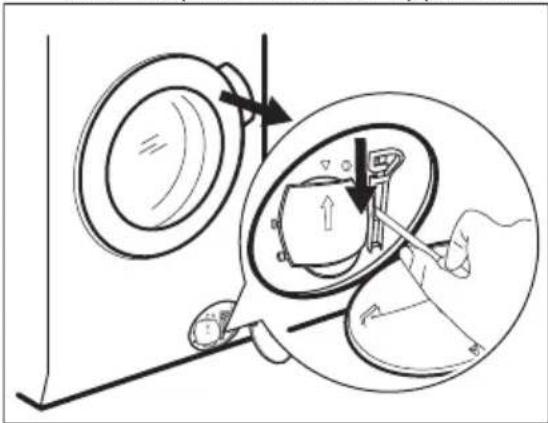

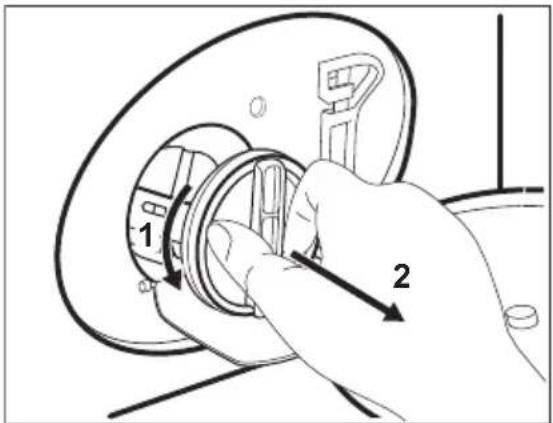

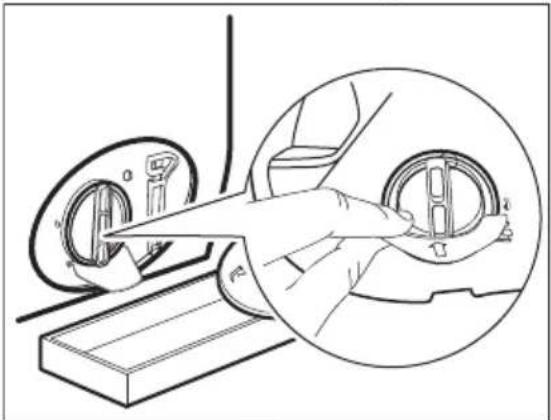

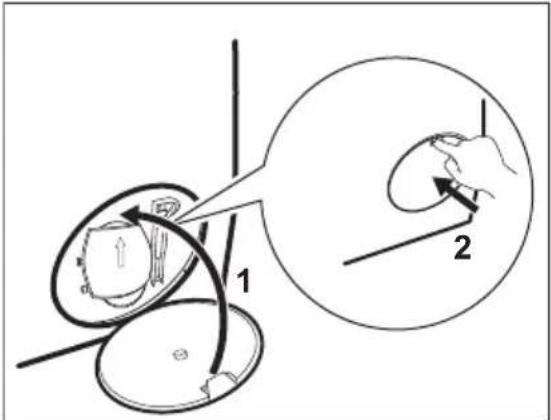

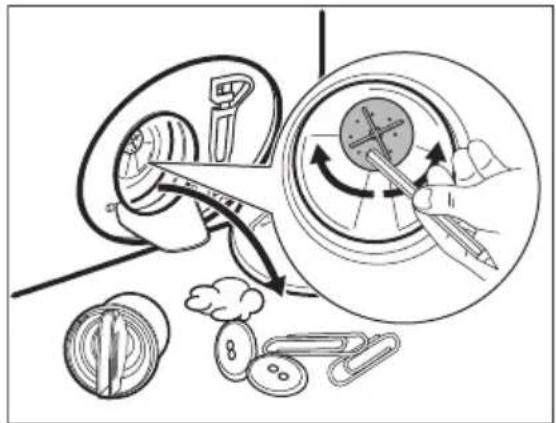

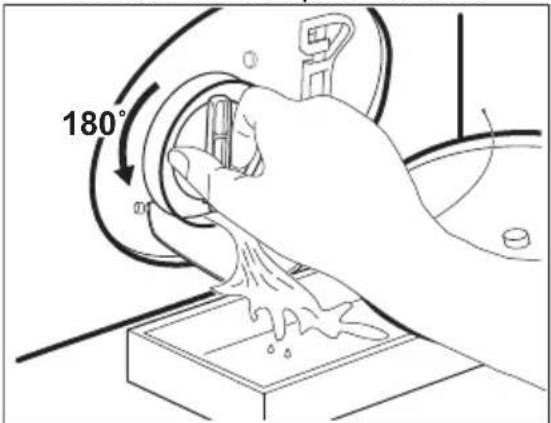

12.9 Pulizia del filtro della pompa di

scarico AVVERTENZA! Scollegare la spina di alimentazione dalla presa di corrente. Controllare a intervalli regolari il filtro della pompa di scarico e verificare che sia pulito. Pulire il filtro della pompa di scarico se:

• L'apparecchiatura emette un rumore insolito a causa dell'ostruzione della pompa di scarico.

• Sul display compare il codice di allarme

• Non rimuovere il filtro quando l'apparecchiatura è in funzione.

• Non pulire la pompa se l'acqua presente nell'apparecchiatura è calda. Attendere che l'acqua si raffreddi Procedere come descritto negli schemi seguenti per pulire il filtro della pompa: Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il filtro.

1. Aprire il coperchio della pompa.

2. Collocare una ciotola adatta sotto

all'accesso della pompa di scarico per raccogliere l'acqua che fuoriesce.

3. Aprire lo scivolo verso il basso. Tenere

sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il filtro.

4. Ruotare il filtro di 180 gradi in senso anti-

orario per aprirlo, senza rimuoverlo. Lasciare che l'acqua fuoriesca. 180˚

5. Quando la ciotola è piena di acqua,

capovolgere il filtro e svuotare il contenitore.

6. Ripetere i passaggi 4 e 5 fino a che

l'acqua non smette di fuoriuscire.

7. Ruotare il filtro in senso antiorario per

8. Se necessario, togliere la lanugine e gli

oggetti dall'incasso del filtro.

9. Assicurarsi che la girante della pompa

possa ruotare. Se non ruota, contattare il Centro Assistenza Autorizzato.

10. Pulire il filtro sotto al rubinetto dell'acqua.

11. Ricollocare il filtro nelle guide speciali

ruotandolo in senso orario. Accertarsi di chiudere correttamente il filtro per evitare perdite.

Chiudere il coperchio della pompa.

Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico: a. Versare 2 litri di acqua nella vaschetta del lavaggio principale del contenitore del detersivo. b. Avviare il programma per scaricare l’acqua.

12.10 Pulizia del tubo di carico e del

filtro della valvola Consigliamo di pulire i due filtri sul tubo di ingresso e la valvola due volte all’anno per rimuovere eventuali depositi accumulatisi nel corso del tempo. Procedere come descritto negli schemi seguenti per pulire i filtri:

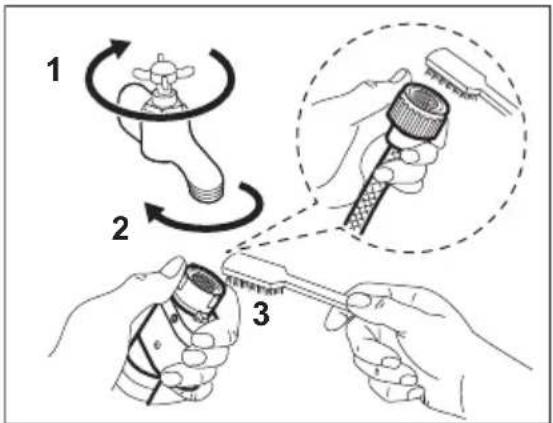

1. Togliere il tubo di ingresso del rubinetto e

pulire il filtro. ITALIANO 1311

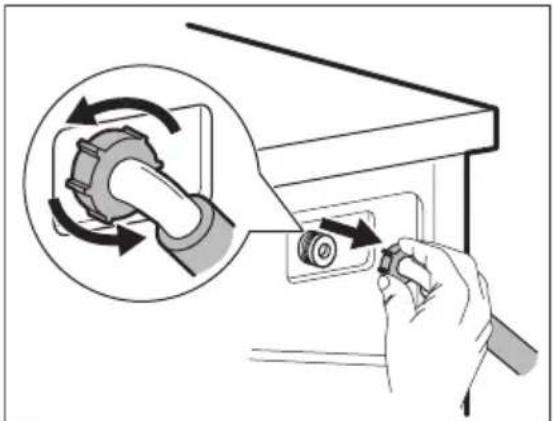

2. Togliere il tubo di ingresso

dall'apparecchiatura allentato il dado dell'anello.

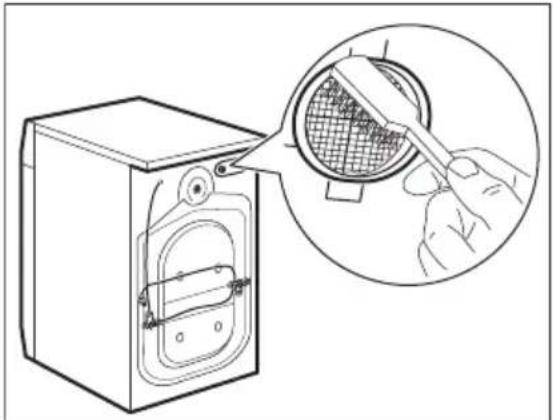

3. Pulire il filtro valvola sul retro

dell'apparecchiatura con una spazzola.

4. Quando viene ricollegato il tubo sul retro

dell'apparecchiatura, ruotarlo verso sinistra o destra (non in posizione verticale), a seconda della posizione del rubinetto dell'acqua. 45° 20°

12.11 Scarico di emergenza

Qualora l’apparecchiatura non scarichi l’acqua, eseguire la stessa procedura descritta nel paragrafo “Pulizia del filtro della pompa di scarico”. Se necessario, pulire la pompa. Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è necessario attivare di nuovo il sistema di scarico:

1. Versare 2 litri di acqua nella vaschetta del

lavaggio principale del contenitore del detersivo.

2. Avviare il programma per scaricare

12.12 Precauzioni antigelo

Se si installa l’apparecchiatura in un luogo in cui la temperatura può raggiungere valori intorno agli 0°C oppure scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e dalla pompa di scarico.

1. Scollegare la spina dalla presa di

2. Chiudere il rubinetto dell'acqua.

3. Sistemare le due estremità del tubo di

carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

4. Svuotare la pompa di scarico. Fare

riferimento alla procedura per lo scarico di emergenza.

5. Quando la pompa di scarico è vuota,

rimontare il tubo di carico. 132 ITALIANOAVVERTENZA! Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature.

13. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

13.1 Codici di allarme e possibili guasti

Table title. L’apparecchio non si avvia oppure si arresta durante il funzionamento. Provare prima a trovare una soluzione al problema (consultare le tabelle). AVVERTENZA! Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo. Table title. In alcuni casi il display visualizza un codice allarme e il pulsante Avvio/Pausa può lampeggiare continuamente: Se l’apparecchiatura è stata caricata eccessivamente, estrarre alcuni capi dal cesto e/o tenere premuto l’oblò e toccando il tasto Avvio/Pausa finché la spia non smette di lampeggiare (vedi figura sottostante). Table title. Problema Possibile soluzione ITALIANO 133. L’apparecchiatura non cari ca l’acqua in modo appro priato.

• Controllare che il rubinetto dell’acqua sia aperto.

• Controllare che la pressione dell’acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l’ente erogatore loca le.

• Controllare che il rubinetto dell’acqua non sia ostruito.

• Verificare che il tubo di carico non sia attorcigliato, danneggiato o piegato.

• Controllare che il collegamento del tubo di carico dell’acqua sia corretto.

• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non siano ostrui ti. Vedere il capitolo “Pulizia e cura”. L’apparecchiatura non scari ca l’acqua.

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Assicurarsi che il tubo di scarico non sia attorcigliato o piegato.

• Assicurarsi che il filtro di scarico non sia ostruito. Se necessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Controllare che il raccordo del tubo di scarico sia corretto.

• Se si imposta un programma senza fase di scarico, impostare anche il pro gramma di scarico.

• Se si imposta un’opzione che termina con acqua nella vasca, impostare anche il programma di scarico. L’oblò dell’apparecchiatura è aperto o non è chiuso corret tamente.

• Assicurarsi che l’oblò sia chiuso correttamente. Guasto interno. Assenza di comunicazione tra gli ele menti elettronici dell’appa recchiatura.

• Il programma non si è concluso correttamente o l’apparecchiatura si è fermata troppo presto. Spegnere e riaccendere l’apparecchiatura.

• In caso di ricomparsa del codice allarme, contattare il Centro Assistenza Auto rizzato. Il dispositivo antiallagamento è attivo.

• Scollegare l’apparecchiatura e chiudere il rubinetto dell’acqua. Contattare il Centro Assistenza Autorizzato. Table title

Se il display mostra altri codici di allarme, disattivarli e attivare l’apparecchiatura. Se il problema persiste, contattare il Centro Assistenza Autorizzato. In caso di problemi di diverso genere con l’apparecchio consultare la tabella seguente per le possibili soluzioni. Table title Problema Possibile soluzione Il programma non si avvia.

• Assicurarsi che la spina sia collegata alla presa elettrica.

• Controllare che lo sportello dell’apparecchiatura sia chiuso.

• Assicurarsi che il fusibile non sia danneggiato nella scatola fusibili.

• Assicurarsi di aver premuto il tasto Avvio/Pausa .

• Se è stata impostata la partenza ritardata, annullare l’impostazione o attende re il termine del conto alla rovescia.

• Disattivare la funzione Sicurezza bambini, se attiva.

• Controllare la posizione della manopola sul programma selezionato. 134 ITALIANOProblema Possibile soluzione L’apparecchiatura carica e scarica l’acqua immediata mente.

• Assicurarsi che il tubo di scarico sia nella posizione corretta. Il tubo flessibile potrebbe essere posizionato troppo basso. Vedere il capitolo “Istruzioni di in stallazione”. La fase di centrifuga non si avvia o il ciclo di lavaggio dura più a lungo del norma le.

• Impostare il programma di centrifuga.

• Assicurarsi che il filtro di scarico non sia ostruito. Se necessario, pulire il filtro. Vedere il capitolo “Pulizia e cura”.

• Sistemare i capi nella vasca manualmente e riavviare la fase di centrifuga. Questo problema può essere causato da problemi di bilanciamento. Presenza di acqua sul pavi mento.

• Assicurarsi che i giunti dei tubi dell’acqua siano serrati e che non vi siano per dite d’acqua.

• Verificare che i tubi di carico e/o scarico dell’acqua non siano danneggiati.

• Assicurarsi di utilizzare il detersivo corretto, nella quantità corretta. Non è possibile aprire l’oblò dell’apparecchiatura.

• Verificare che non sia stato selezionato un programma di lavaggio che si con clude con l'acqua nella vasca.

• Assicurarsi che il programma di lavaggio sia terminato.

• Impostare il programma di scarico o di centrifuga se è presente dell’acqua nel cesto.

• Assicurarsi che l’apparecchiatura sia alimentata dalla corrente elettrica.

• Questo problema potrebbe essere causato da un guasto dell’apparecchiatura. Contattare il Centro Assistenza Autorizzato. Se è necessario aprire l’oblò, leggere attentamente la sezione “Apertura d’e mergenza dell’oblò”. L’apparecchiatura emette un rumore anomalo e vibra.

• Verificare che l’apparecchiatura sia livellata correttamente. Vedere il capitolo “Istruzioni di installazione”.

• Assicurarsi che la confezione e/o i bulloni per il trasporto siano stati rimossi. Vedere il capitolo “Istruzioni di installazione”.

• Aggiungere altro bucato nel cesto. Il carico potrebbe essere insufficiente. La durata del programma aumenta o diminuisce duran te l’esecuzione del program ma.

• ProSense System consente di regolare la durata del programma a seconda del tipo e delle dimensioni del carico di bucato. Consultare la “Funzione di rile vamento del carico ProSense System” nel capitolo “Utilizzo quotidiano”. I risultati del lavaggio non sono soddisfacenti.

• Aumentare la quantità di detersivo o utilizzare un detersivo diverso.

• Utilizzare prodotti speciali per rimuovere le macchie più ostinate prima di lava re il bucato.

• Accertarsi di impostare la temperatura corretta.

• Ridurre il carico di bucato. Troppa schiuma nel cesto durante il ciclo di lavaggio.

• Ridurre la quantità di detersivo o il numero di pastiglie o di detergenti monodo se. ITALIANO 135Problema Possibile soluzione Dopo il ciclo di lavaggio ci sono alcuni residui di deter sivo del cassetto del detersi vo.

• Verificare di aver utilizzato il cassetto del detersivo in linea con le indicazioni fornite nel presente manuale dell'utente.

• Assicurarsi di utilizzare pastiglie o detergenti monodose di recente produzione. Conservarli nella loro confezione e chiuderli dopo l'uso, secondo le raccoman dazioni del produttore. L’esposizione diretta all’ambiente può modificarne le caratteristiche e il com portamento nello scomparto Pods®, in particolare in combinazione con alcune opzioni (ad es. Partenza Ritardata). Table title Dopo il controllo, attivare l’apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. Se il problema dovesse ripresentarsi, contattare il Centro Assistenza Autorizzato. Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati.

13.2 Apertura d’emergenza della

porta In caso di un'interruzione di corrente o di un guasto all'apparecchiatura la porta rimane bloccato. Il programma di lavaggio prosegue una volta ripristinata la corrente. Se la porta resta bloccato in caso di guasto, è possibile aprirlo mediante la funzione di sblocco di emergenza. Prima di aprire lo sportello: ATTENZIONE! Pericolo di scottature! Assicurarsi che la temperatura dell'acqua non sia troppo alta e la biancheria non sia calda. Se necessario, attendere l'abbassamento della temperatura. ATTENZIONE! Rischio di lesioni! Assicurarsi che il cesto non stia ruotando. Se necessario, attendere che il cesto smetta di girare. Assicurarsi che il livello dell'acqua all'interno del cesto non sia elevato. Se necessario, eseguire uno scarico di emergenza, (fare riferimento alla sezione "Scarico di emergenza" nel capitolo "Pulizia e cura"). Per aprire lo sportello, procedere come segue:

1. Premere il tasto On/Off per spegnere

2. Scollegare la spina di alimentazione dalla

3. Aprire lo sportellino del filtro.

4. Tirare l'interruttore di sblocco di

emergenza verso il basso una volta. Tirarlo ancora verso il basso, tenerlo tirato e aprire l'oblò dell'apparecchiatura.

5. Estrarre la biancheria e poi chiudere lo

sportello dell'apparecchiatura.

6. Chiudere lo sportellino del filtro.

Table title. I valori e la durata del programma possono variare a seconda delle diverse condizioni (ad es. temperatura ambiente, temperatura e pressione dell’acqua, dimensione del carico e tipo di biancheria, tensione di alimentazione) e anche se si modifica l’impostazione predefinita di un programma.

14.2 Secondo il regolamento della Commissione UE 2019/2023 e il decreto

Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di centrifuga, maggiore è il rumore e minore è l’umidità residua.

Velocità massima di centrifugazione. Consumo di potenza in diverse modalità Spento (W) Stand-by (W) Partenza ritardata (W)

La modalità Spento/Standby dura al massimo 15 minuti.

14.3 Programmi comuni

Table title. Questi valori sono solo indicativi. Table title Programma kg kWh Litri hh:mm

Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di centrifuga, maggiore è il rumore e minore è l’umidità residua.

Indicatore di riferimento della velocità di centrifuga.

Adatto per il lavaggio di tessuti molto sporchi.

Adatta per lavare cotone, tessuti sintetici e misti poco sporchi.

Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.

• Collegare la spina alla presa di corrente.

• Aprire il rubinetto dell'acqua.

• Premere il tasto On/Off per attivare l’apparecchiatura (1).

• Ruotare il selettore programma per impostare il programma desiderato (2).

• Impostare le opzioni desiderate per mezzo dei pulsanti touch corrispondenti (3).

• Mettere il bucato nel cesto, un articolo alla volta, senza superare il carico massimo indicato. Chiudere l’oblò e assicurarsi che non vi sia della biancheria tra la guarnizione e l’oblò.

• Versare il detersivo e altri prodotti nello scomparto adeguato del contenitore del detersivo. Se si utilizzano i tablet, attivare l’opzione Pods®

• Per avviare il programma, sfiorare il pulsante Avvio/Pausa (4).

• Si avvia l'apparecchiatura.

• Al termine del programma, togliere il bucato.

• Premere il tasto On/Off per disattivare l'apparecchiatura. 138 ITALIANO15.2 Pulizia del filtro della pompa di scarico Table title.

180˚ Pulire il filtro a intervalli regolati, e in particolar modo se il codice allarme viene visualizzato sul display.

Table title Programmi Carico Descrizione del prodotto MixLoad 69min

Capi in cotone e sintetici. Questo programma garantisce buo ne prestazioni di lavaggio in poco tempo. La durata standard del programma è stata sviluppata su un ca rico da 5 kg. Se lavi un carico più piccolo o più grande, il tem po di lavaggio diminuisce o aumenta automaticamente, garan tendo risultati perfetti. Eco 40-60

Ciclo a ridotto consumo energetico per il cotone. Riduce la temperatura e prolunga il tempo per ottenere buoni risultati di lavaggio. Cotoni

Tessuti in cotone bianco e colorato. Ideale per sporco normale e intenso. Sintetici

4.0 kg Capi in tessuti sintetici o misti.

2.0 kg Tessuti delicati quali capi acrilici, in viscosa e poliestere.

Capi in cotone e sintetici leggermente sporchi o indossati una volta. Vapore

Capi in cotone e sintetici che necessitano l’eliminazione delle pieghe. Pulizia Macchina - Ciclo di manutenzione per la pulizia del cesto. Hygiene

Capi in cotone bianco.. Questo programma rimuove oltre il 99,99% di batteri e virus.

Garantisce inoltre una riduzione adeguata degli allergeni. ITALIANO 139Programmi Carico Descrizione del prodotto Risciacquo

Tutti i tessuti, eccetto lana e tessuti molto delicati. Programma di risciacquo e centrifuga. Centrifuga/Scarico

Per centrifugare la biancheria e scaricare l’acqua nel cesto. Tutti i tessuti, a parte i capi in lana e i tessuti delicati.

Testato per Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudomonas aeruginosa e il batteriofago MS2 nei test esterni eseguiti da Swissatest Testmaterialien AG nel 2021 (verbale di prova n. 202120117). Caricando l’apparecchiatura alla capacità massima indicata per ogni programma è possibile ridurre il consumo di energia e di acqua. Detergenti idonei per i programmi di lavaggio Programma Polvere uni versale

A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere.

15.4 Tipo e quantità di detersivo.

• Usare solo detersivi e altri additivi adatti ai lavaggi in lavabiancheria: Per prima cosa, attenersi a queste regole generiche: – detergenti in polvere (anche pastiglie e detersivi monodose) per tutti i tipi di tessuto, esclusi quelli delicati. Optare per i detersivi in polvere che contengono candeggina per i bianchi e per l'igienizzazione del bucato, – detersivo liquido (anche detersivi monodose), preferibilmente per programmi di lavaggio a bassa temperatura (60 °C max.), per tutti i tipi di tessuto o per quelli speciali per la lana.

• Non mescolare tipi diversi di detersivi.

• Utilizzare meno detergente se: – si sta lavando un carico ridotto, – il bucato è poco sporco, – si forma molta schiuma durante il lavaggio. Una quantità insufficiente di detersivo può causare:

• risultati di lavaggio insoddisfacenti,

• muffa all'interno dell’apparecchiatura. Una quantità eccessiva di detersivo può causare:

• formazione di schiuma,

• riduzione dell’effetto del lavaggio,

• risciacquo inadeguato,

• un maggiore impatto sull'ambiente.

15.5 Programma di pulizia periodica

La pulizia periodica aiuta a prolungare la durata dell'apparecchiatura. 140 ITALIANODopo ogni ciclo tenere lo sportello e il cassetto del detersivo aperti per far circolare l’aria e asciugare l’umidità all’interno dell’apparecchiatura. Se l'apparecchiatura non viene utilizzata per un lungo periodo di tempo, chiudere il rubinetto dell'acqua e scollegarla dalla spina. Programma indicativo di pulizia periodica: Decalcificazione Due volte l’anno Lavaggio di manutenzio

Una volta al mese Pulizia della guarnizione dell’oblò Ogni due mesi Pulizia del cesto Ogni due mesi Pulizia del cassetto del detersivo Ogni due mesi Pulizia del filtro della pompa di scarico Due volte l’anno Pulizia del tubo di carico e del filtro della valvola Due volte l’anno Esaminare a intervalli regolari il cesto al fine di controllare la presenza di calcare. Si consiglia di eseguire occasionalmente un ciclo con un fusto vuoto e un prodotto decalcificante. Rimuovere gli oggetti estranei Prima di avviare il ciclo, assicurarsi che tutte le tasche siano vuote e le parti sciolte siano legate. Rimuovere eventuali oggetti estranei (come clip di metallo, bottoni, monete, ecc.) che si possono trovare nella guarnizione della porta, nei filtri e nel tamburo. Se necessario, contattare il Centro di Assistenza Autorizzato. Guarnizione della porta L’apparecchiatura è progettata con un sistema di scarico autopulente che permette alle leggere fibre di lanugine che cadono dai vestiti di essere scaricate con l'acqua. Esaminare regolarmente la guarnizione e, se necessario, pulirla come descritto negli schemi seguenti. Monete, bottoni e altri piccoli oggetti possono essere recuperati alla fine del ciclo. Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione. Se necessario, togliere la lanugine e gli oggetti dall'incasso del filtro.

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

17. CONSIDERAZIONI SULL’AMBIENTE

Riciclare i materiali con il simbolo . Smaltire l’imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana riciclando rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo con i rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch 142 ITALIANOWelcome to Electrolux! Thank you for choosing our appliance. Table title.In our drive to be sustainable, we are reducing paper assets and provide full user manuals online. Access your full user manual at electrolux.com/manualsGet usage advice, brochures, troubleshooting, service and repair information at electrolux.com/supportBuy accessories, consumables, and original spare parts for your appliance at electrolux.com/shopSubject to change without notice. CONTENTS
