MANUALE UTENTE WTGL4E200 ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux. Visitate il nostro sito web per: ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza. www.electrolux.com registrare il vostro prodotto e ricevere un servizio migliore: www.RegisterElectrolux.com acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie. Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e consigli generali Informazioni in materia di sicurezza ambientale Con riserva di modifiche.

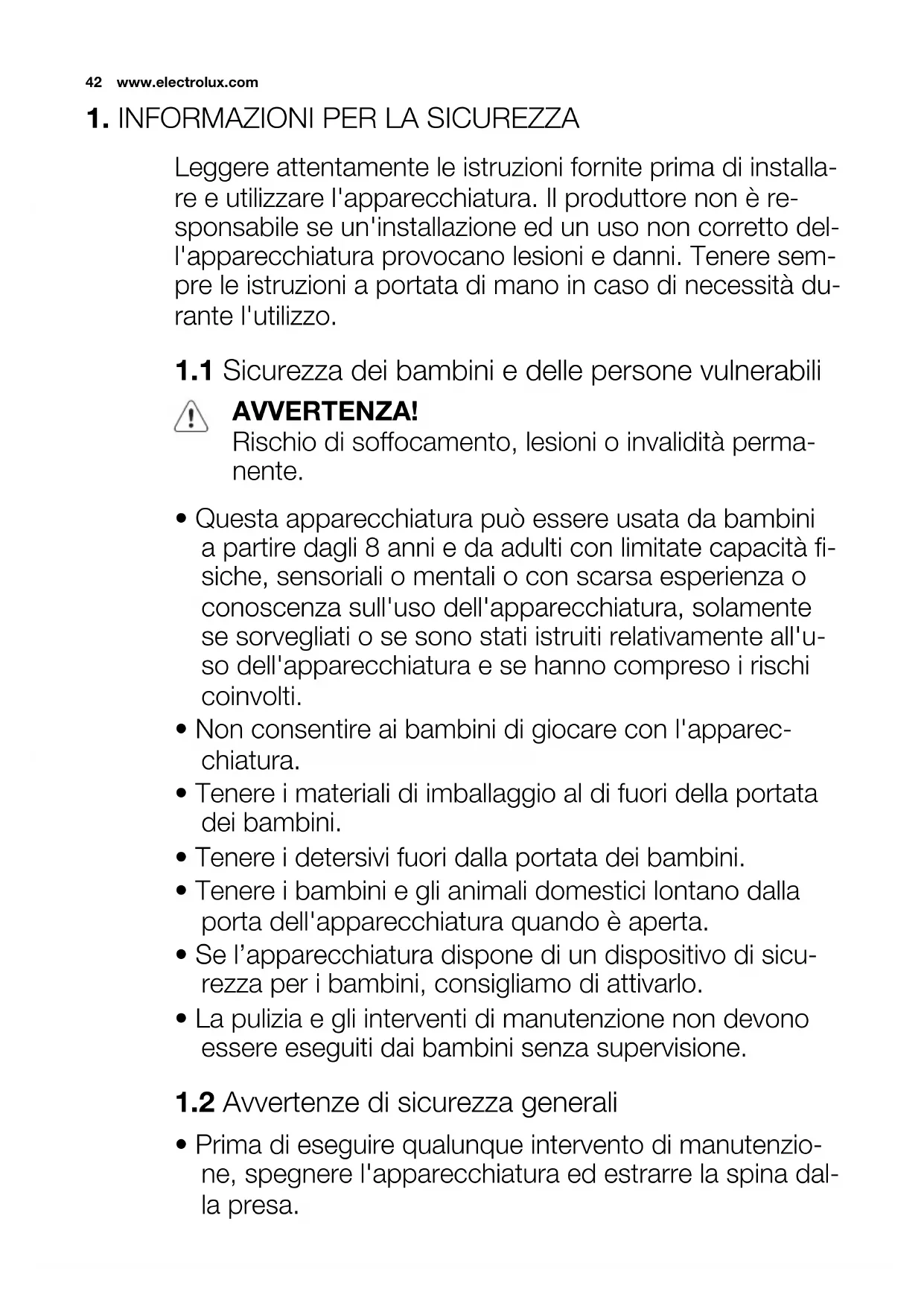

ITALIANO 411. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installa- re e utilizzare l'apparecchiatura. Il produttore non è re- sponsabile se un'installazione ed un uso non corretto del- l'apparecchiatura provocano lesioni e danni. Tenere sem- pre le istruzioni a portata di mano in caso di necessità du- rante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA! Rischio di soffocamento, lesioni o invalidità perma- nente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fi- siche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'u- so dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparec- chiatura.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

• Tenere i detersivi fuori dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

• Se l’apparecchiatura dispone di un dispositivo di sicu- rezza per i bambini, consigliamo di attivarlo.

• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

• Prima di eseguire qualunque intervento di manutenzio- ne, spegnere l'apparecchiatura ed estrarre la spina dal- la presa.

www.electrolux.com• Non apportare modifiche alle specifiche di questa ap- parecchiatura.

• Rispettare il volume massimo di 8 kg per il carico (fare riferimento al capitolo "Tabella programmi").

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di perico- lo.

• La pressione d'esercizio dell'acqua (minima e massima) deve essere compresa tra 0,5 bar (0,05 MPa) e 8 bar (0,8 MPa)

• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.

• L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

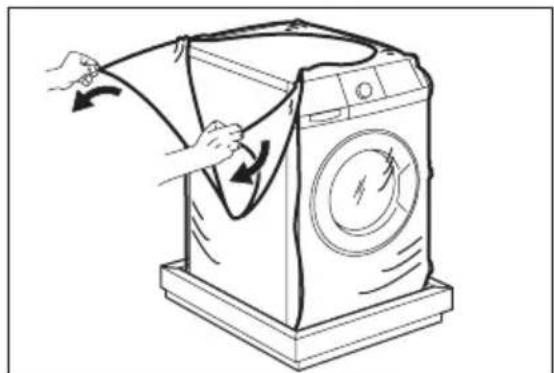

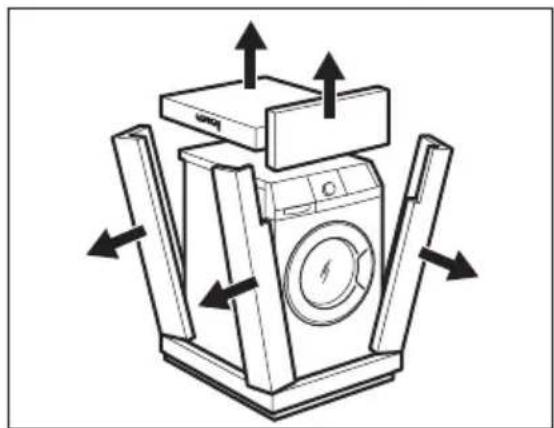

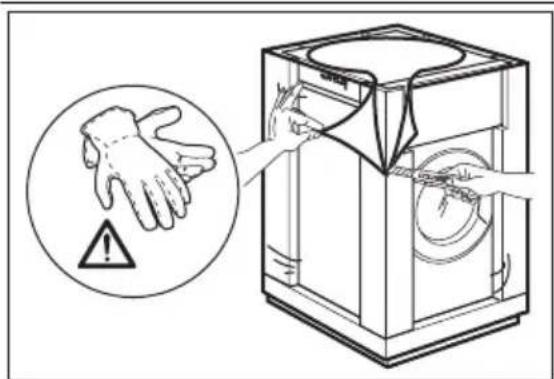

• Rimuovere tutti i materiali di imballag- gio.

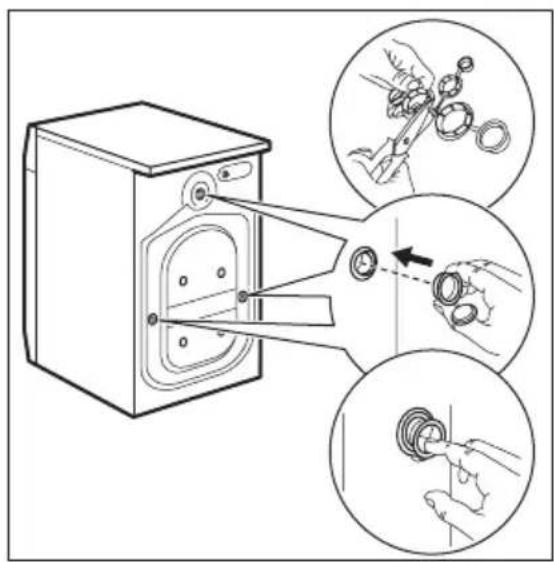

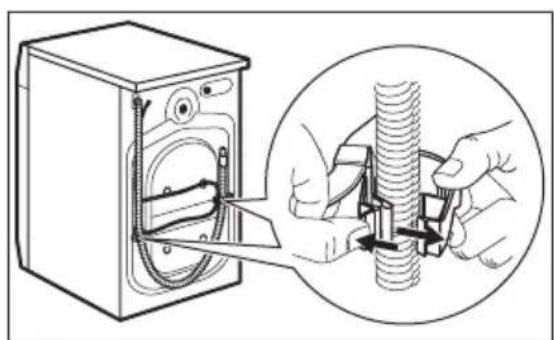

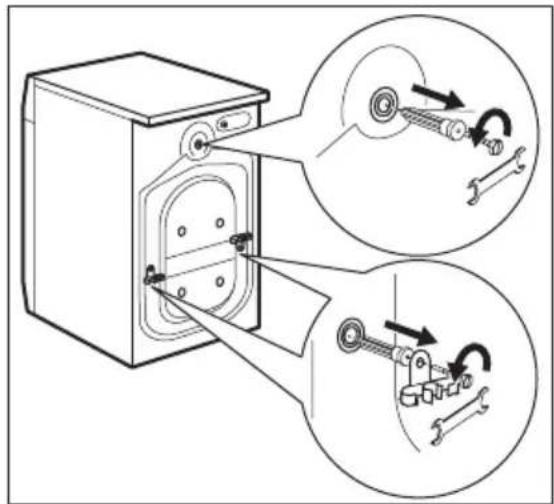

• Conservare i bulloni per il trasporto. Quando si sposta l'apparecchiatura è necessario bloccare nuovamente il ce- sto.

• Non installare o utilizzare l'apparecchia- tura se è danneggiata.

• Non installare o utilizzare l'apparecchia- tura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.

• Non installare l'apparecchiatura in una posizione in cui non è possibile aprire completamente la porta.

• Fare sempre attenzione quando si spo- sta l'apparecchiatura, perché è pesan- te. Indossare sempre guanti di sicurez- za.

• Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.

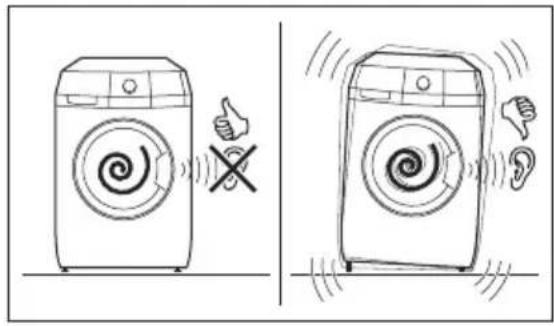

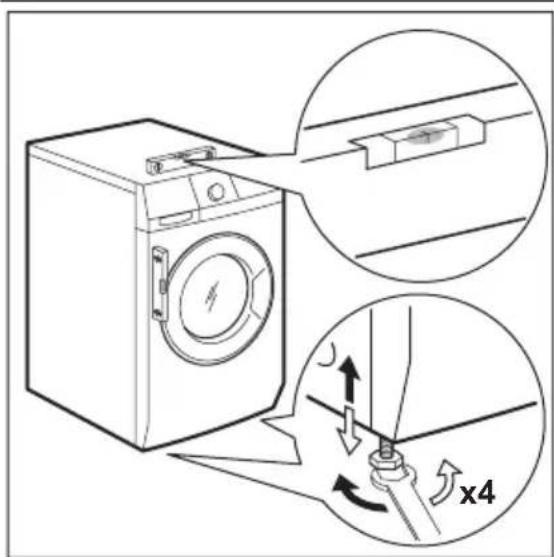

• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette. Collegamento elettrico AVVERTENZA! Rischio di incendio e scossa elet- trica.

• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamen- te installata.

• Non utilizzare prese multiple e prolun- ghe. ITALIANO 43• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà es- sere effettuato dal Centro di Assistenza del produttore.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare solo la spina.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

• Questa apparecchiatura è conforme al- le direttive CEE. Collegamento dell’acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.

• L'apparecchiatura va collegata all'im- pianto idrico servendosi dei tubi nuovi forniti in dotazione. I tubi usati non de- vono essere riutilizzati.

• Prima di collegare l’apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l’acqua fin- ché non è limpida.

• La prima volta che si usa l’apparecchia- tura, accertarsi che non vi siano perdi- te.

AVVERTENZA! Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Utilizzare l’apparecchiatura esclusiva- mente in un ambiente domestico.

• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Non appoggiare o tenere liquidi o mate- riali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro potreb- be essere caldo.

• Accertarsi di rimuovere tutti gli oggetti metallici dalla biancheria.

• La parte finale del ciclo di asciugatura non impiega calore (ciclo di raffredda- mento) per ridurre le pieghe sui capi. Se si ferma l'apparecchiatura prima del- la fine del ciclo di asciugatura, togliere e distendere immediatamente tutti i capi in modo da far disperdere il calore.

• Se si utilizza un detersivo, un ammorbi- dente o prodotti simili, osservare le istruzioni riportate sulla confezione.

• Eliminare possibili pilucchi accumulatisi attorno all'apparecchiatura.

• Non asciugare capi danneggiati che contengono imbottiture.

• Non asciugare capi di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili e articoli in gom- ma.

• Prima di asciugare capi che sono stati a contatto con sostanze quali olio di cot- tura, acetone, alcol, petrolio, cherose- ne, smacchiatori, trementina, cere e de- ceranti, lavarli in acqua calda con deter- sivo extra.

• Non asciugare capi se sono stati impie- gati prodotti chimici industriali per la pu- lizia.

• Assicurarsi che non vi siano accendini o cerini nelle tasche degli indumenti.

• Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le istruzioni riportate sull'eti- chetta dei singoli capi.

• Non introdurre nell'apparecchiatura ca- pi non lavati.

• Se si è lavata la biancheria usando uno smacchiatore, avviare un ciclo di Extra Risciacquo prima di avviare l'apparec- chiatura.

• Gli oggetti in plastica non resistono al calore. – Se si utilizza una sfera per il detersi- vo, rimuoverla prima di impostare il programma di asciugatura. – Non utilizzare la sfera per il detersivo quando si imposta un programma non-stop. AVVERTENZA! Vi è il rischio di ferirsi o danneggia- re l'apparecchiatura.

• Non sedersi o salire sull'oblò aperto.

• Rispettare il volume di carico massimo.

www.electrolux.com• Non introdurre nell'apparecchiatura ca- pi sgocciolanti.

2.3 Pulizia e manutenzione

AVVERTENZA! Vi è il rischio di ferirsi o danneggia- re l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparec- chiatura ed estrarre la spina dalla presa.

• Non usare acqua spray né vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo de- tergenti neutri. Non usare prodotti abra- sivi, spugnette abrasive, solventi o og- getti metallici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare che bambini e animali domestici riman- gano chiusi all’interno dell’apparecchia- tura.

Dimensioni Larghezza/Altezza/Profon- dità 600/850/605 mm Profondità totale 640 mm Collegamento elettrico: Tensione Potenza totale Fusibile Frequenza 230 V 2200 W 10 A 50 Hz Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidi-

IPX4 Pressione dell’acqua di alimentazione Minima 0,5 bar (0,05 MPa) Massima 8 bar (0,8 MPa) Collegamento dell'acqua

Acqua fredda Carico massimo per il la- vaggio Cotone 8 kg Carico massimo per l'a- sciugatura Cotone 6 kg Sintetici 3 kg Velocità di centrifuga Massima 1600 giri/min

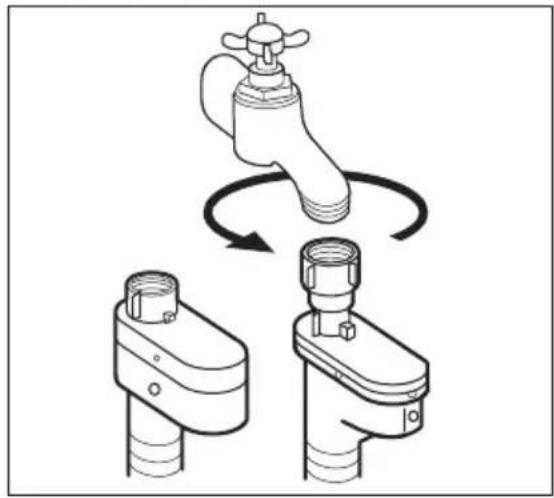

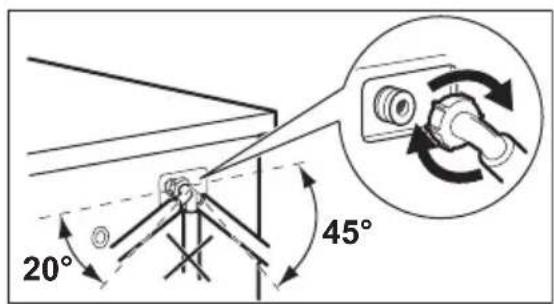

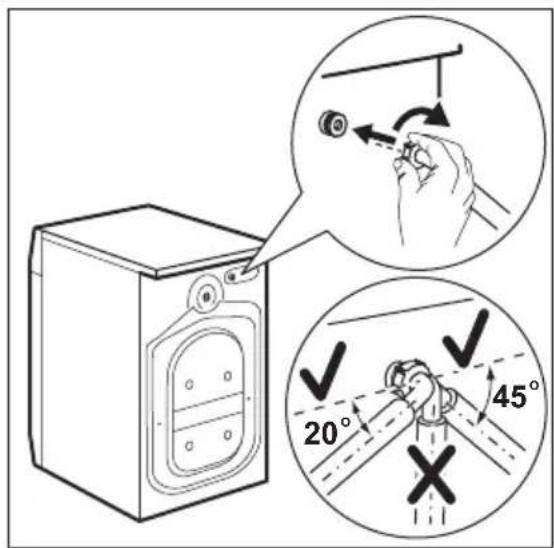

Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

ITALIANO 454. DESCRIZIONE DEL PRODOTTO

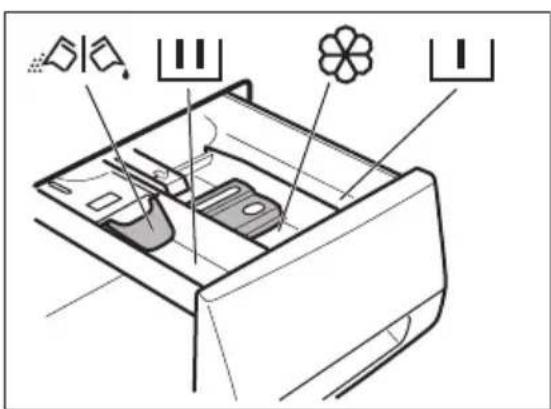

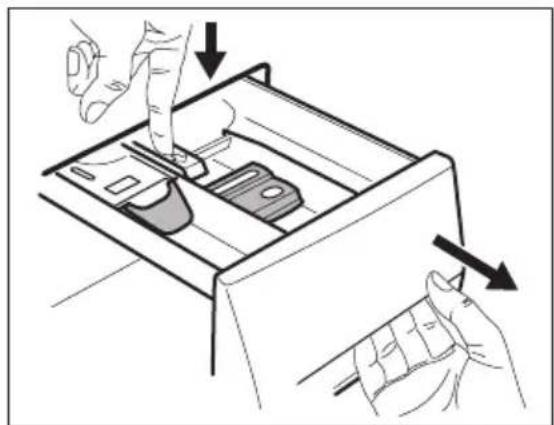

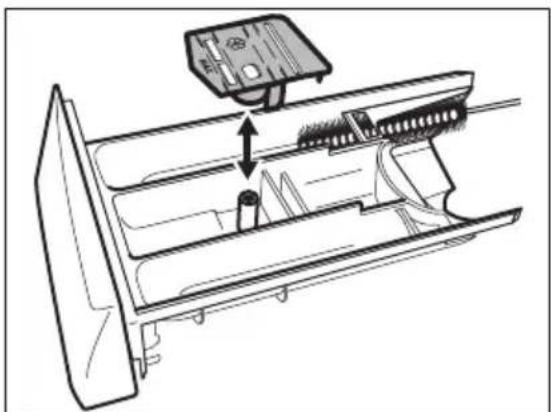

Contenitore del detersivo

Pannello dei comandi

Piedini per mettere a livello l’apparec- chiatura

Tubo di scarico dell'acqua

Valvola di ingresso dell'acqua

Dispositivi per il trasporto

Piedini per mettere a livello l’apparec- chiatura

Chiave Per rimuovere i bulloni per il trasporto.

Coperture in plastica Per chiudere i fori sul retro del mobile una volta tolti i bulloni per il trasporto.

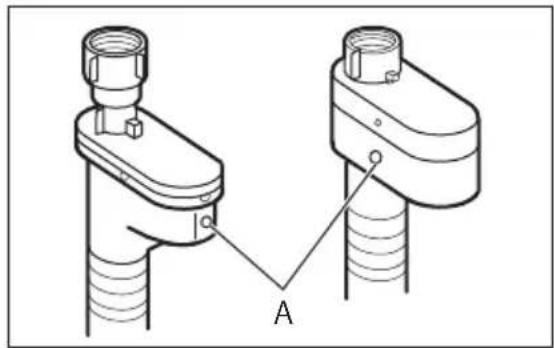

Tubo di carico dell'acqua antialla- gamento Per evitare le eventuali perdite

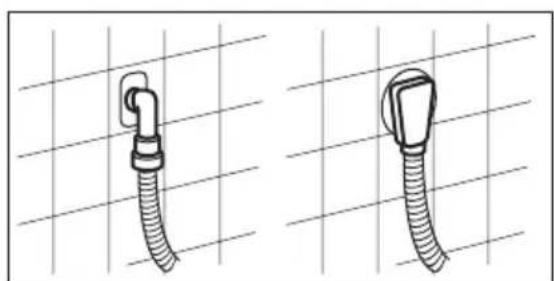

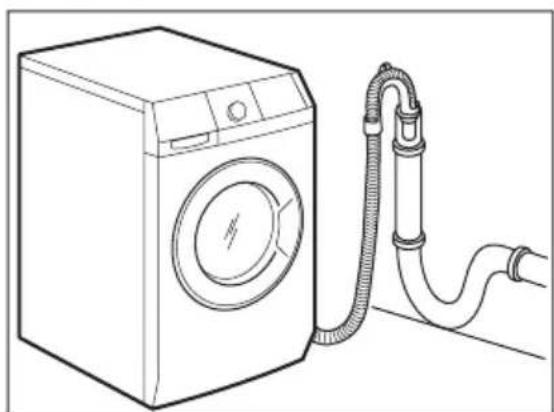

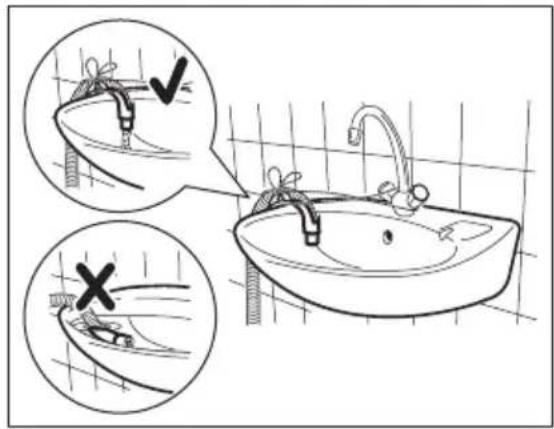

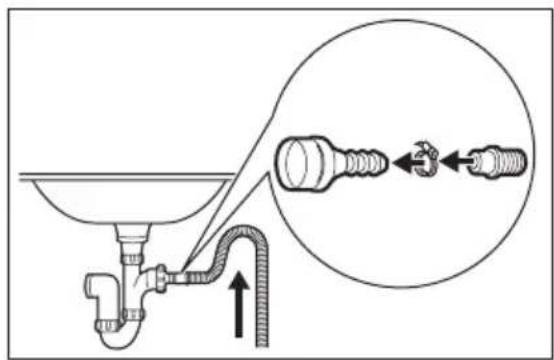

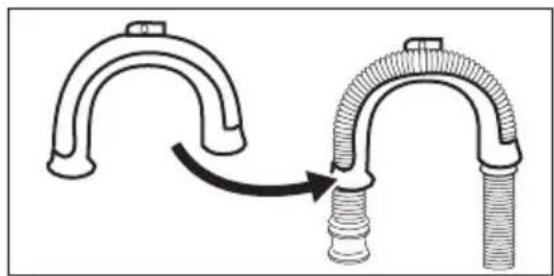

Guida del tubo di plastica Per collegare il tubo di scarico sul bordo di un lavandino.

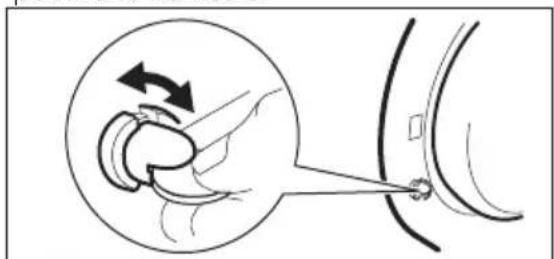

4.2 Sicurezza bambini

• Quando si attiva questo dispositivo, non è possibile chiudere l'oblò. Ciò evi- ta che i bambini o gli animali domestici restino chiusi nel cesto. Per attivare il dispositivo, ruotarlo in senso orario fin quando la scanalatura non si trova in posizione orizzontale. Per disattivare il dispositivo, ruotarlo in senso antiorario fin quando la scanalatura non si trova in posizione verticale.

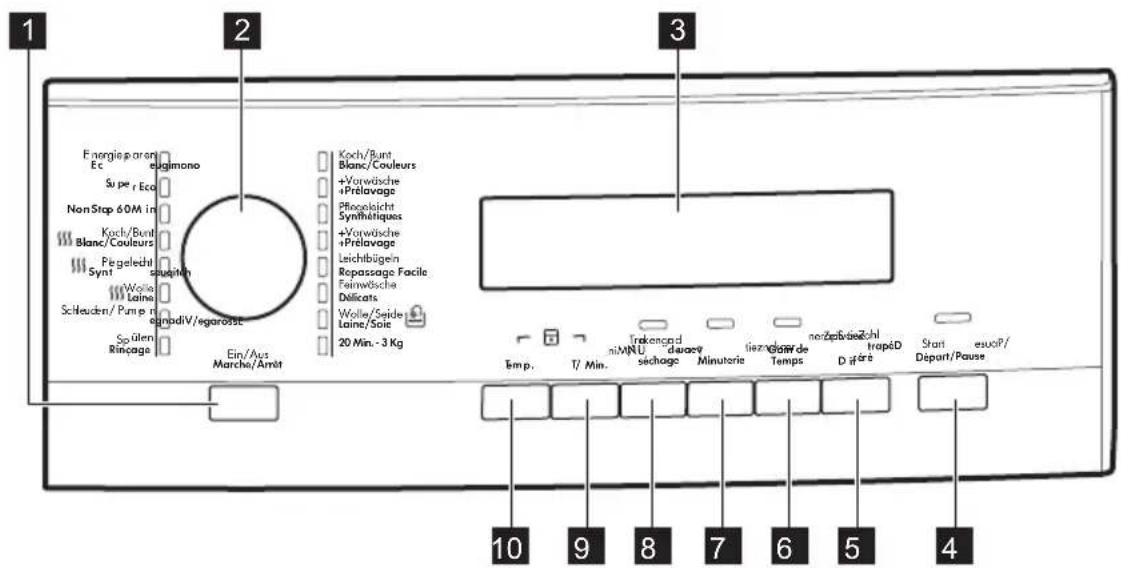

Selettore dei programmi

Tasto Velocità di centrifuga (Schleu- dern - Essorage)

Premere questo tasto per attivare e disat- tivare l'apparecchiatura. Un segnale acu- stico si attiva quando l'apparecchiatura è accesa. La funzione AUTO Stand-by disattiva au- tomaticamente l'apparecchiatura per ri- durre il consumo di energia quando:

• Non si usa l'apparecchio da 5 minuti prima di premere il tasto

– Tutte le impostazioni vengono annul- late.

per riaccendere l'apparecchiatura. – Impostare di nuovo il programma di lavaggio e tutte le possibili opzioni.

• 5 minuti dopo il termine di un program- ma di lavaggio. Far riferimento a "Al ter- mine del programma".

5.2 Selettore dei programmi

Ruotare questo selettore per impostare un programma. La spia del programma corrispondente si accende.

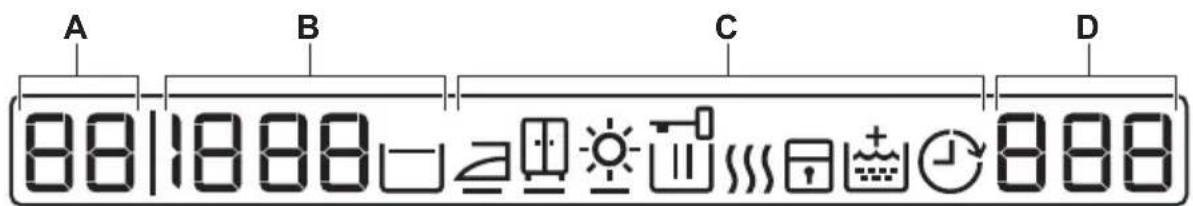

BA DC ITALIANO 47Il display mostra:

• La temperatura massima del programma. B • Velocità di centrifuga predefinita del programma.

"Esclusione centrifuga"

Simboli livelli di asciugatura:

Pronto stiro Asciugatura da riporre Extra asciutto I simboli del display:

Fase di lavaggio Fase di asciugatura Extra risciacquo Sicurezza bambini Non si riesce ad aprire l'oblò quando il simbolo è acceso. Si riesce ad aprire l'oblò solo quando il simbolo è spento. Se il programma è terminato ma il simbolo rimane acce- so:

• C'è dell'acqua nel cesto.

• La funzione "No Cent. Finale" è attiva. Partenza ritardata D • La durata del programma (fase di lavaggio e/o asciugatura) Quando inizia il programma, il conto alla rovescia diminuisce ad intervalli di 1 minuto.

• Partenza ritardata Quando si preme il tasto di avvio ritardato, il display mostra l'ora della partenza ritardata.

• Codici di allarme In caso di malfunzionamento dell'apparecchiatura, il display mostra i co- dici di allarme. Fare riferimento al capitolo 'Risoluzione dei problemi'.

• Err Il display mostra il messaggio per alcuni secondi se: – Si imposta una funzione non disponibile per il programma. – Si cambia programma mentre è in funzione. La spia del tasto Avvio/Pausa

Il programma è terminato.

www.electrolux.com1) Disponibile solo per il programma Centrifuga/Scarico

Si accendono quando viene impostato un programma di asciugatura automatico.

I simboli appaiono sul display quando viene selezionata la relativa fase o funzione.

5.4 Tasto Avvio/Pausa

per avviare o inter- rompere il programma.

5.5 Tasto Partenza ritardata

per ritardare l'avvio del programma da 30 minuti a 20 ore.

per ridurre la durata del programma.

• Premere una volta per impostare "Dura- ta abbreviata" per capi usati quotidiana- mente.

• Premere due volte per impostare "Su- per rapido" per capi poco sporchi. Alcuni programmi accettano solo una delle due funzioni.

5.7 Tasto Tempo di asciugatura

Premere questo tasto per impostare il tempo ideale per i capi da asciugare. Il di- splay visualizza il valore impostato. Ogni volta che si preme questo tasto, il tempo aumenta di 5 minuti. Non è possibile impostare il tem- po per ciascun tipo di tessuto.

5.8 Tasto Grado di asciugatura

Premere questo tasto per impostare un li- vello automatico per l'asciugatura della biancheria. Il display mostra il simbolo del livello impostato.

• Pronto stiro Non è possibile impostare tutti i li- velli automatici per ciascun tipo di tessuto.

Premere questo tasto per:

• Ridurre la velocità massima della fase di centrifuga durante l’impostazione di un programma. Il display mostra solo le velocità della centrifuga disponibili per il programma impostato.

• Disattivare la fase di centrifuga.

• Attivare la funzione “Antipiega”. Impo- stare questa funzione per evitare la for- mazione di pieghe. L’apparecchiatura non scarica l’acqua al termine del pro- gramma. La fase di centrifuga è spenta. La funzione "Anti-piega" è attiva.

5.11 Funzione di extra

risciacquo permanente Questa funzione consente di tenere attiva la funzione di extra risciacquo in modo permanente quando si imposta un nuovo programma.

• Per attivare la funzione premere con- temporaneamente premere il tasto

fino a quando il display mo- stra il simbolo

• Per disattivare la funzione premere contemporaneamente il tasto

fino a quando il simbolo si spegne.

5.12 Funzione Segnali acustici

I segnali acustici si attivano quando:

• Si accende l'apparecchiatura.

• Si spegne l'apparecchiatura. ITALIANO 49• Si premono i pulsanti.

• Il programma è terminato.

• L'apparecchiatura presenta un proble- ma. Per disattivare/attivare i segnali acusti- ci, premere contemporaneamente il tasto

per 6 secondi. Se si disattivano i segnali acustici, continueranno a operare solo quando si premono i pulsanti e in caso di guasto.

5.13 Funzione Sicurezza

bambini Questa funzione impedisce ai bambini di giocare con il pannello dei comandi.

• Per attivare la funzione premere con- temporaneamente il tasto

fino a quando il display mostra il simbolo

• Per disattivare la funzione premere con- temporaneamente il tasto

fino a quando il simbolo si spe- gne. È possibile attivare la funzione:

• Prima di premere il tasto Avvio/Pausa

: non è possibile avviare l'apparec- chiatura.

• Dopo che si preme il tasto Avvio/Pausa

, tutti i tasti e il selettore dei pro- grammi sono disattivati.

Programma Temperatura Tipo di carico peso massimo di carico Descrizione del ciclo Funzioni

www.electrolux.comProgramma Temperatura Tipo di carico peso massimo di carico Descrizione del ciclo Funzioni Pflegeleicht Synthétiques Sintetici 60° - A freddo Tessuti sintetici o misti normalmente sporchi. max. 4 kg Lavaggio Risciacqui Centrifuga breve RIDUZIONE CENTRI- FUGA

Stiro Facile 60° - A freddo Tessuti sintetici nor- malmente sporchi. Per ridurre la forma- zione di pieghe, il la- vaggio e la fase di centrifuga sono deli- cati. L'apparecchia- tura eseguirà alcuni risciacqui aggiuntivi. max. 4 kg Lavaggio Risciacqui Centrifuga breve RIDUZIONE CENTRI- FUGA

Wolle / Seide Laine / Soie Lana/Seta 40° - A freddo Lana lavabile a mac- china. Tessuti deli- cati e capi in lana la- vabili a mano che re- cano sull'etichetta il simbolo di "lavaggio a mano".

VASCA ITALIANO 51Programma Temperatura Tipo di carico peso massimo di carico Descrizione del ciclo Funzioni 20 Min. - 3 kg 40° - 30° Lavaggio rapido per capi sportivi, in coto- ne o sintetici, legger- mente sporchi o in- dossati una sola vol- ta. Massimo carico 3 kg Lavaggio Risciacqui Centrifuga breve RIDUZIONE CENTRI- FUGA Spülen Rinçage Risciacquo A freddo Tutti i tessuti. Un risciac- quo con ulte- riore fase di centrifuga RIDUZIONE CENTRI- FUGA

Centrifuga/Scarico Tutti i tessuti Il carico massimo di biancheria è correla- to al tipo di bianche- ria. Scarico del- l'acqua Fase di cen- trifuga a ve- locità massi- ma. RIDUZIONE CENTRI- FUGA

Wolle Laine Lana Capi in lana max. 1 kg Solo per l'asciugatura a tempo Pflegeleicht Synthétiques Sintetici Capi sintetici max. 3 kg Asciugatura automatica o a tempo Koch/Bunt Blanc/Couleurs Cotone Capi in cotone max. 6 kg Asciugatura automatica o a tempo 60 min. no stop 30° Programma comple- to costituito da fase di lavaggio + fase di asciugatura per un carico ridotto con tessuti misti (capi in cotone e sintetici). max. 1 kg Lavaggio Risciacqui Centrifuga breve Asciugatura automatica

www.electrolux.comProgramma Temperatura Tipo di carico peso massimo di carico Descrizione del ciclo Funzioni Super Eco

A freddo Tessuti misti (capi in cotone e sintetici). max. 3 kg Lavaggio Risciacqui Centrifuga breve RIDUZIONE CENTRI- FUGA

60° - 40° Bianchi e cotone co- lorato con capi nor- malmente sporchi. Per i programmi co- tone a risparmio energetico, si può impostare solo la durata Extra rapida. max. 8 kg Lavaggio Risciacqui Centrifuga lunga RIDUZIONE CENTRI- FUGA

Se la funzione Risciacqui extra permanente viene attivata, l'apparecchiatura esegue alcuni risciacqui aggiuntivi. Nel programma Risciacquo, se si imposta una ridotta velocità di centrifuga, l'apparecchiatura esegue dei risciacqui delicati ed una breve centrifuga.

Se si preme il tasto 6 due volte (durata Extra rapida), consigliamo di ridurre la quantità di carico. È possibile caricare completamente l'apparecchiatura, ma i risultati del lavaggio non saranno ottimali.

Con questo programma non è possibile utilizzare l'asciugatura.

Durante questo ciclo il cesto ruota lentamente per assicurare un lavaggio delicato. Può sembrare che il cesto non ruoti in modo appropriato o non ruoti affatto. Non si tratta di un’anomalia.

La fase predefinita della velocità di centrifuga è correlata ai capi in cotone. Selezionare la velocità di centrifuga. Accertarsi che vada bene con il tipo di biancheria.

Per selezionare solo il programma SCARICO, impostare la funzione NO CENTRIFUGA FINALE.

Selezionare questo programma per ridurre la durata del lavaggio e diminuire il consumo di energia e acqua.

Questo programma a 60°C con carico di 8 kg è il programma di riferimento per i dati sull'etichetta del consumo energetico secondo la direttiva CEE 92/75. ITALIANO 536.1 Programmi per l'asciugatura automatica Livelli di asciugatura Tipo di tessuto Carico Extra asciutto Per capi in spugna Cotone e lino (accappatoi, asciugamani, ecc.) fino a 6 Kg Asciugatura da riporre

Per capi da riporre Cotone e lino (accappatoi, asciugamani, ecc.) fino a 6 Kg Tessuti sintetici e misti (felpe, camicette, bianche- ria, strofinacci) fino a 3 Kg Pronto stiro Per la stiratura Cotone e lino (lenzuola, tovaglie, camicie ecc.) fino a 6 Kg

Suggerimenti per l'istituto di prova Lo svolgimento del test, conformemente ad EN 50229, deve essere effettuato con un PRIMO carico per l'asciugatura di 5 kg (composizione carico: federe e asciugamani) impostando il programma ASCIUTTO ARMADIO AUTOMATICO per Cotone. Il SECONDO carico per l'asciugatura di 3 kg (composizione carico: 3 lenzuola e asciugamani) deve essere testato selezionando il programma ASCIUTTO ARMADIO AUTOMATICO per Cotone.

6.2 Programmi per l'asciugatura a tempo

Grado di asciuga- tura Tipo di tessuto Carico (Kg) Veloci- tà di centri- fuga (giri/ min) Tempi consi- gliati (min) Extra asciutto Per capi in spugna Cotone e lino (accappatoi, asciugamani, ecc.)

2 1600 95 - 105 Asciutto armadio Per capi da riporre Cotone e lino (accappatoi, asciugamani, ecc.)

2 1600 85 - 95 Asciutto armadio Per capi da riporre Tessuti sintetici e misti (felpe, camicette, bianche- ria, strofinacci)

• Il lavaggio lana di questa apparecchia- tura è stato testato ed approvato dalla Woolmark Company per lavare indu- menti di lana con etichetta riportante la dicitura “lavaggio a mano” a patto che i capi vengano lavati seguendo le istru- zioni riportate sulle relative etichette e i tessuti indicati dal produttore della lava- biancheria. M1230

• Il ciclo lana di questa apparecchiatura è stato testato e approvato da Woolmark Company. Il ciclo è adatto ad asciugare indumenti in lana con etichetta "lavag- gio a mano", purché gli indumenti siano lavati in un ciclo di lavaggio a mano ap- provato da Woolmark e asciugati in asciugabiancheria secondo le istruzioni fornite dal produttore. M1224 Nel Regno Unito, Eire, Hong Kong e India, il simbolo Woolmark è un marchio di certi- ficazione.

7. VALORI DI CONSUMO

All'inizio del programma, il display mostra la durata del programma per la ca- pacità di carico massima. Durante la fase di lavaggio, la durata del programma viene calcolata automati- camente e si può ridurre notevolmente se il carico di biancheria è inferiore alla capacità di carico massima (ad es. per i cotoni a 60°C, con capacità di carico 8 kg, la durata del programma supera le 2 ore; con un carico effettivo di 1 kg, la durata del programma non raggiunge 1 ora). Quando l'apparecchiatura calcola la durata reale del programma, sul display lampeggia un puntino. Programma Consumo energetico (KWh) Consumo d'ac- qua (litri) Durata del programma (minuti) Cotone 60° 1.60 72 Per la durata dei pro- grammi, ve- dere il di- splay del pannello dei comandi. Programma a risparmio energetico per cotone a 60°

Questo programma a 60°C con carico di 8 kg è il programma di riferimento per i dati sull'etichetta del consumo energetico secondo la direttiva CEE 92/75. I consumi qui riportati sono da considerarsi puramente indicativi, poiché possono variare in base al- la quantità e al tipo di biancheria, alla temperatura dell'acqua in in- gresso ed alla temperatura am- biente.

ITALIANO 558. PREPARAZIONE AL PRIMO UTILIZZO

Per attivare il sistema di scarico, ver- sare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del detersivo.

Mettere una piccola quantità di deter- sivo nello scomparto del lavaggio principale del contenitore del detersi- vo. Impostare e avviare un program- ma per il cotone alla massima tempe- ratura senza carico. In questo modo si rimuoverà tutto lo sporco possibile dal cesto e dalla vasca.

Inserire la spina nella presa.

per accendere l'apparecchiatura.

Mettere la biancheria nell'apparec- chiatura.

Usare la quantità corretta di detersivo e additivi.

Impostare e avviare il programma cor- retto per il tipo di capi ed il grado di sporco.

Aprire l'oblò dell'apparecchiatura.

Introdurre la biancheria nel cesto, un capo alla volta. Scuotere i capi prima di introdurli nell’apparecchiatura. Ac- certarsi di non mettere troppa bian- cheria nel cesto.

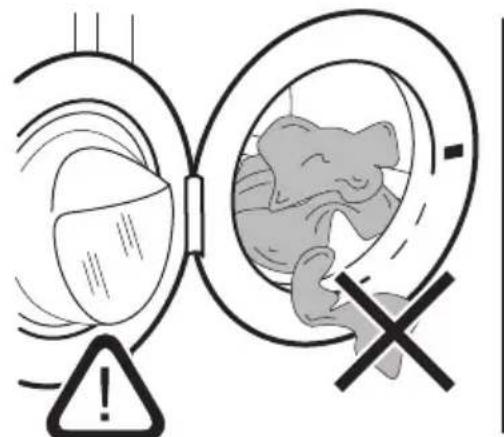

Chiudere l'oblò. Assicurarsi che non vi sia della biancheria tra la guarnizione e l'oblò. Vi è il rischio di perdite d’acqua o danni alla biancheria.

9.2 Aggiunta di detersivi ed additivi

Scomparto per il detersivo per il prelavaggio, per l' ammollo e per la funzione Macchie. Aggiungere il detersivo per il prelavaggio, o l’ammollo e l'antimac- chia prima che inizi il programma.

www.electrolux.comScomparto del detersivo per la fase di lavaggio. Se si utilizza un detersivo liquido, versarlo immediatamente prima di avviare il programma. Scomparto degli additivi liquidi (ammorbidente, inamidante). Introdurre il prodotto nello scomparto prima di avviare il program- ma. Il simbolo indica il livello massimo degli additivi liquidi. Inserto per detersivo liquido o in polvere Ruotarlo (verso l’alto o il basso) nella posizione corretta per utiliz- zare il detersivo liquido o in polvere. Osservare sempre le istruzioni riportate sulle confezioni dei detersivi. Controllare la posizione dell’inserto

Estrarre il contenitore del detersivo fi- no all'arresto.

Abbassare la levetta per estrarre il contenitore.

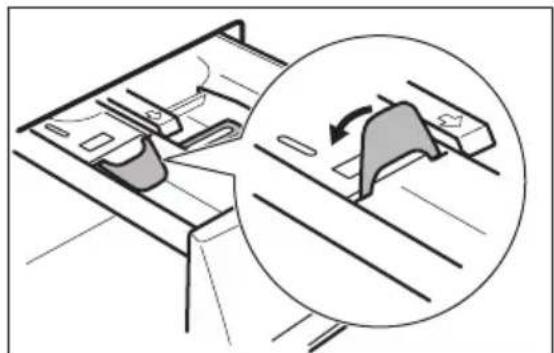

Per utilizzare il detersivo in polvere, ruotare l’inserto verso l’alto.

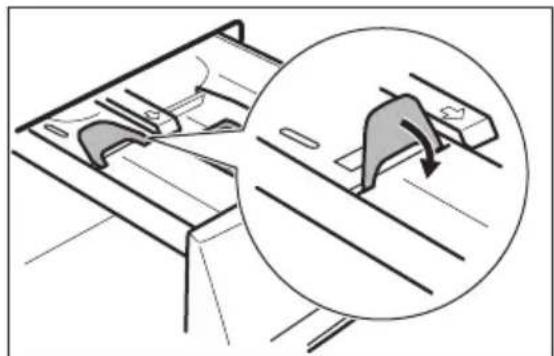

Per utilizzare il detersivo liquido, ruo- tare l’inserto verso il basso. Con l’inserto in posizione AB- BASSATA: – Non utilizzare detersivi in gel o densi. – Non versare il detersivo liquido oltre il limite indicato sull’inserto. – Non impostare la fase di prela- vaggio. – Non impostare la funzione par- tenza ritardata. ITALIANO 575. Dosare il detersivo e l’ammorbidente.

Chiudere accuratamente il contenito- re del detersivo. Accertarsi che l’in- serto non venga bloccato quando si chiude il cassetto.

9.3 Impostazione ed avvio di un

Ruotare il selettore sul programma La spia del programma corrispondente si accende.

lampeggia ed è di colore rosso.

Il display mostra la temperatura pre- definita e la velocità di centrifuga. Per modificare la temperatura e/o la velo- cità di centrifuga, premere i relativi ta- sti.

Impostare le funzioni disponibili. La spia della funzione impostata si ac- cende oppure il display indica il sim- bolo relativo.

per avviare il pro- gramma. La spia del tasto

è acce- so. Quando l'apparecchiatura carica acqua, la pompa di scarico rima- ne in funzione per breve tempo. L’apparecchiatura regola au- tomaticamente la durata del ciclo per la biancheria intro- dotta per risultati di lavaggio ottimali nel minor tempo pos- sibile. Dopo circa 15 minuti dall’inizio del programma, il di- splay mostra la nuova durata.

. La spia lampeg- gia.

Premere nuovamente il tasto

. Il programma di lavaggio prosegue.

per annullare il programma e per spegnere l'appa- recchiatura.

Premere nuovamente il tasto

per accendere l'apparecchiatura. A que- sto punto è possibile impostare un nuovo programma di lavaggio. L'apparecchiatura non scarica l'acqua.

9.6 Modificare una funzione

È possibile modificare solo alcune funzioni prima che si attivino.

. La spia lampeg- gia.

Modificare la funzione impostata.

9.7 Selezionare la partenza

Premere ripetutamente il tasto

fino a quando il display visualizza il nume- ro di minuti od ore. Si accendono i simboli corrispondenti.

, l'apparecchiatu- ra avvia il conto alla rovescia della partenza ritardata. Appena è completato il conto alla ro- vescia, il programma si avvia automa- ticamente. Prima di premere il tasto

per avviare l'apparecchiatura, è possi- bile annullare o modificare l'impo- stazione della partenza ritardata. Non è possibile impostare la par- tenza ritardata con il programma Vapore .

. La spia corri- spondente lampeggia.

Premere ripetutamente il tasto

fino a quando sul display non compare 0’.

. Il programma si avvia.

www.electrolux.com9.9 Aprire l'oblò Durante lo svolgimento del programma o della partenza ritardata l'oblò è bloccato. Per aprire l'oblò dell'apparecchiatura.

. Il simbolo di blocco dell'oblò nel display si spegne.

Aprire l'oblò dell'apparecchiatura.

Chiudere l'oblò dell'apparecchiatura e premere il tasto

. Il programma o la partenza ritardata prosegue. Se la temperatura e il livello del- l'acqua nel cesto sono troppo alti, il simbolo di blocco dell'oblò resta acceso e non è possibile aprirlo. Per aprire l'oblò procedere come segue:

Spegnere l'apparecchiatura.

Attendere alcuni minuti.

Accertarsi che non vi sia ac- qua nel cesto. Se si spegne l'apparecchiatura, è necessario impostare nuovamente il programma.

• Vengono riprodotti i segnali acustici.

La spia del tasto Avvio/Pausa

• Il simbolo di blocco della porta si spe- gne.

per spegnere l'ap- parecchiatura. Dopo cinque minuti dalla fine del programma, la funzione di ri- sparmio energetico spegne automatica- mente l'apparecchiatura. Quando si accende nuovamente l'apparecchiatura, il display mo- stra la fine dell'ultimo programma impostato. Ruotare il selettore dei programmi per impostare un nuo- vo ciclo.

• Togliere la biancheria dall'apparecchia- tura. Assicurarsi che il cesto sia vuoto.

• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.

• Chiudere il rubinetto dell'acqua. Il programma di lavaggio è terminato, ma c'è acqua nel cesto: – Il cesto ruota regolarmente in modo da non sgualcire i tessuti. – La porta resta bloccata. – Prima di aprire l'oblò si deve scaricare l'acqua. Per scaricare l'acqua:

Se necessario, ridurre la velocità di centrifuga.

Premere il tasto di Avvio/Pausa

L'apparecchiatura scarica l'acqua ed esegue la centrifuga.

Al termine del programma, una volta spento il simbolo di blocco dell'oblò, è possibile aprirlo.

Spegnere l'apparecchiatura. L'apparecchiatura scarica ed ese- gue automaticamente la centrifu- ga dopo circa 18 ore.

10. UTILIZZO DELL'APPARECCHIATURA - SOLO

ASCIUGATURA AVVERTENZA! Aprire il rubinetto dell’acqua. Intro- durre il tubo di scarico nel lavello o collegare alla conduttura di scarico.

• Caricare la biancheria.

• Ruotare il selettore dei programmi sul programma ideale per i capi da asciu- gare. Il simbolo di asciugatura si accende. ITALIANO 59Per ottenere i migliori risultati di asciugatura quando si lava la biancheria, impostare un ciclo di centrifuga alla massima velocità permessa per il tipo di capi. La biancheria può essere asciugata in due modi: Con asciugatura automatica:

premere ripetutamente il tasto

fin- ché non compare una linea nera al di sotto di uno dei simboli del livello di asciugatura: Simbolo extra asciutto Simbolo asciutto armadio Simbolo pronto stiro

• Il display mostra un valore tempo, cal- colato in base ad un carico predefinito. Se la bianchera pesa di più o di meno rispetto al carico predefinito, l'apparec- chiatura regola automaticamente il tem- po durante il ciclo.

per avviare il pro- gramma. Si accende il simbolo oblò bloccato. La spia dell'asciugatura inizia a lampeggiare. Non è possibile impostare tutti i li- velli per ciascun tipo di biancheria. Con asciugatura a tempo:

Premere ripetutamente il tasto

per impostare il valore del tempo di asciu- gatura (fare riferimento alla tabella "Pro- gramma per l’asciugatura a tempo"). Il display mostra un valore tempo mini- mo. Valore tempo impostato

• Ogni volta che si preme questo tasto, il tempo aumenta di 5 minuti.

• Dopo alcuni secondi il valore tempo sul display cambia: l'apparecchiatura cal- cola anche la durata delle fasi antipiega e raffreddamento. Valore tempo finale

per avviare il pro- gramma. Il display mostra il nuovo valo- re tempo ogni minuto. La spia dell'asciugatura inizia a lampeggiare. Si accende il simbolo oblò bloccato. Se si imposta un valore di soli 10 minuti, l'apparecchiatura esegue soltanto la fase di raffreddamento. Al termine del programma

• L'apparecchiatura si arresta automati- camente.

• Viene emesso un segnale acustico.

La spia del tasto Avvio/Pausa

spegne. Gli ultimi minuti del ciclo di asciu- gatura l'apparecchiatura esegue le fasi antipiega e raffreddamento.

per spegnere l'ap- parecchiatura. Dopo alcuni minuti dalla fine del programma, la funzione di ri- sparmio energetico spegne automatica- mente l'apparecchiatura.

• Quando il simbolo di oblò bloccato si spegne, è possibile aprire l'o- blò.

• Togliere la biancheria dall'apparecchia- tura. Assicurarsi che il cesto sia vuoto.

• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.

• Chiudere il rubinetto dell'acqua.

Lavaggio ed asciugatura automatica ATTENZIONE Non introdurre dispositivi in plastica/sfera per il detersivo nel cesto.

per accendere l'ap- parecchiatura.

• Ruotare il selettore dei programmi sul programma di lavaggio desiderato. Il di- splay mostra i simboli di lavaggio. Per ottenere buone prestazioni di asciugatura non superare i carichi massimi consigliati nel Manuale Utente. Non impostare una velocità di centrifuga inferiore alla centrifuga automatica del programma sele- zionato.

• Impostare le opzioni disponibili.

Premere ripetutamente il tasto

fin- ché non compare una linea nera al di sotto di uno dei simboli del livello di asciugatura: Il livello pronto stiro si accende. Il livello asciutto arma- dio si accende. Il livello extra asciutto si accende. Il simbolo dell’asciu- gatura si accende. Il valore tempo sul display indica la du- rata del lavaggio + i cicli di asciugatura calcolati in base ad un carico predefini- to.

per avviare il pro- gramma. Il simbolo del livello di asciugatura impostato rima- ne acceso. Gli altri simboli di livello si spengono. Si accende il simbolo oblò bloccato. Il display mostra il nuovo valore tempo ogni minuto. Gli ultimi minuti del ciclo di asciu- gatura l'apparecchiatura esegue le fasi antipiega e raffreddamento.

• Appena è completato il programma, l'apparecchiatura si arresta automatica- mente.

• Viene emesso un segnale acustico.

Quando il simbolo si spegne, è possibile aprire l'oblò.

• Togliere la biancheria dall'apparecchia- tura. Assicurarsi che il cesto sia vuoto.

• Chiudere il rubinetto dell'acqua.

• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.

11.2 Programma NON-STOP -

Lavaggio ed asciugatura a tempo ATTENZIONE Non introdurre dispositivi in plastica/sfera per il detersivo nel cesto.

per accendere l'ap- parecchiatura.

• Ruotare il selettore dei programmi sul programma di lavaggio desiderato. Il di- splay mostra i simboli di lavaggio. Non impostare una velocità di cen- trifuga inferiore a quella automatica del programma impostato.

• Impostare le opzioni disponibili. ITALIANO 61• Premere il tasto

per impostare il tempo di asciugatura. Il display mostra un valore tempo minimo. Il simbolo dell’asciugatura si accende. Impostare il tempo di asciugatura

• Dopo alcuni secondi il display mostra la durata complessiva dei cicli. Valore tempo finale (fasi lavaggio + asciugatura + antipiega + raffreddamen- to) Se si imposta un tempo di asciu- gatura di soli 10 minuti, il valore del tempo finale include anche le fasi antipiega e raffreddamento.

• Premere il tasto 4 per avviare il pro- gramma. L'oblò è bloccato Il display mostra il nuovo valore tempo ogni minuto.

• Appena è completato il programma, l'apparecchiatura si arresta automatica- mente.

• Viene emesso un segnale acustico.

• Quando il simbolo di oblò bloccato si spegne, è possibile aprire l'o- blò.

• Togliere la biancheria dall'apparecchia- tura. Assicurarsi che il cesto sia vuoto.

• Chiudere il rubinetto dell'acqua.

• Tenere l'oblò socchiuso per evitare muffa e cattivi odori.

11.3 Lanugine negli indumenti

Durante la fase di lavaggio e/o di asciuga- tura, alcuni tipi di tessuto, (spugna, lana, felpe), potrebbero rilasciare della lanugine. La lanugine rilasciata potrebbe attaccarsi sui tessuti nel ciclo successivo. Questo inconveniente peggiora con i tes- suti tecnici. Per evitare il deposito di lanugine sulla biancheria, consigliamo di:

• Non lavare i tessuti scuri dopo aver la- vato e asciugato quelli colorati (spugna, lana e felpa) e viceversa.

• Asciugare all'aria questi tipi di tessuto dopo il primo lavaggio, quando sono ancora nuovi.

• Per pulire il filtro di scarico.

• Dopo la fase di asciugatura, pulire ac- curatamente il cesto vuoto, la guarnizio- ne e l'oblò con uno straccio bagnato. Per rimuovere la lanugine all'interno del cesto, impostare un programma speciale:

• Pulire il cesto vuoto, la guarnizione e l'oblò con uno straccio bagnato.

• Impostare il programma di risciacquo.

• Premere contemporaneamente il tasto

per attivare la funzione di puli- zia finché sul display non compare CLE.

per avviare il pro- gramma.

12. CONSIGLI E SUGGERIMENTI UTILI

12.1 Il carico di biancheria

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.

• Seguire le istruzioni di lavaggio indicata nelle etichette dei capi.

• Non lavare insieme capi bianchi e colo- rati.

• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime volte.

• Abbottonare le federe e chiudere cer- niere, ganci e bottoni. Chiudere le cintu- re.

• Svuotare le tasche e distendere i capi.

• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.

• Rimuovere le macchie difficili.

• Lavare le macchie difficili con un deter- sivo apposito.

www.electrolux.com• Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.

• Non lavare a macchina: – Capi senza senz'orlo o strappati – Reggiseni con ferretto. – Usare una retina per lavare i piccoli capi.

• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare ma- nualmente i capi nella vasca e riavviare la fase di centrifuga.

12.2 Macchie ostinate

Per alcune macchie, acqua e detersivo non è sufficiente. Consigliamo di rimuovere tali macchie pri- ma di mettere i capi nell'apparecchiatura. Sono disponibili degli smacchiatori spe- ciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto.

12.3 Detersivi e additivi

• Usare esclusivamente detergenti e ad- ditivi adatti ai lavaggi in lavatrice.

• Non mischiare tipi diversi di detersivi.

• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.

• Osservare le istruzioni riportate sulle confezioni di tali prodotti.

• Usare i prodotti adatti al tipo e colore di tessuto, la temperatura del programma e il livello di sporco.

• Se si usano dei detersivi liquidi, non im- postare la fase di prelavaggio.

• Se l'apparecchiatura non dispone di contenitore del detersivo con flap, ag- giungere i detersivi liquidi in una pallina dosatrice.

12.4 Durezza dell'acqua

Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decal- cificatore dell’acqua per lavabiancherie. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell’acqua. Per conoscere il livello di durezza dell'ac- qua locale contattare l’ente erogatore lo- cale. Osservare le istruzioni riportate sulle con- fezioni dei prodotti. La durezza dell'acqua è misurata in scale equivalenti:

• e in mmol/l (millimol per litro, unità inter- nazionale di durezza dell'acqua).

• Gradi Clarke. Tabella sulla durezza dell'acqua Livello Tipo Durezza dell'acqua °dH °T.H. mmol/l Clarke 1 Dolce 0-7 0-15 0-1,5 0-9 2 Cottura me- dia 8-14 16-25 1,6-2,5 10-16 3 Dura 15-21 26-37 2,6-3,7 17-25 4 Molto dura > 21 > 37 >3,7 >25

12.5 Suggerimenti per

l’asciugatura Preparazione del ciclo di asciugatura

• Aprire il rubinetto dell’acqua.

• Verificare che il collegamento del tubo di scarico sia corretto. Per maggiori in- formazioni fare riferimento al capitolo sull'installazione.

• Per conoscere il massimo carico di biancheria ammesso per i programmi di asciugatura, fare riferimento alla tabella dei programmi di asciugatura. ITALIANO 6312.6 Etichette dei capi Quando si asciuga la biancheria, seguire le indicazioni del produttore riportate sulle etichette:

= Il capo può essere asciugato nel- l'asciugabiancheria

= Il ciclo di asciugatura è ad alta temperatura

= Il ciclo di asciugatura è a tempera- tura ridotta

= Il capo non può essere asciugato nell'asciugabiancheria.

12.7 Durata del ciclo di

asciugatura Il tempo di asciugatura può variare in ba- se ai seguenti fattori:

• velocità di centrifuga finale

• livello di asciugatura

• peso del carico di biancheria SUGGERIMENTI GENERALI Fare riferimento alla tabella "Programmi di asciugatura" per i tempi di asciugatura medi. L'esperienza vi aiuterà ad asciugare la biancheria nel modo più corretto. Si con- siglia di prendere nota dei tempi di asciu- gatura dei cicli già eseguiti. Per evitare l'elettricità statica al termine del ciclo di asciugatura:

• Aggiungere un ammorbidente nel ciclo di lavaggio.

• Utilizzare un ammorbidente speciale per asciugabiancheria. Quando il programma di asciugatura è terminato, rimuovere immediatamente la biancheria.

12.8 Asciugatura aggiuntiva

Se al termine del programma di asciuga- tura la biancheria è ancora umida, selezio- nare un ulteriore ciclo di asciugatura bre- ve. AVVERTENZA! Per evitare pieghe sui tessuti o restringimenti degli indumenti, non asciugare eccessivamente la biancheria.

AVVERTENZA! Scollegare l'apparecchiatura dall'alimen- tazione di rete prima di pulirla.

13.1 Trattamento anticalcare

L’acqua che si usa contiene calcare. Se necessario, usare un decalcificatore dell’acqua per eliminare il calcare. Utilizzare un prodotto apposito per lava- biancherie. Osservare le istruzioni riportate sulle confezioni dei produttori. Farlo separatamente dal lavaggio.

13.2 Pulizia esterna

Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici. ATTENZIONE Non utilizzare alcol, solventi o pro- dotti chimici.

13.3 Pulizia di mantenimento

Con i programmi a bassa temperatura è possibile che parte del detergente resti nel cesto. Eseguire regolarmente una pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.

• Selezionare il programma di lavaggio più caldo per il cotone.

• Usare una quantità corretta di detersivo in polvere con caratteristiche biologi- che. Dopo ogni lavaggio, tenere l'oblò aperto per un momento per evitare muffa e odori sgradevoli.

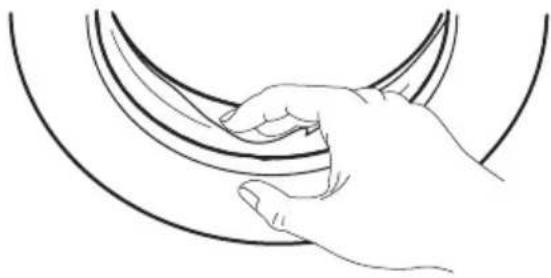

www.electrolux.com13.4 Guarnizione dell'oblò Controllare regolarmente la guarnizione e rimuovere tutti gli oggetti presenti nella parte interna.

Controllare regolarmente il cesto per evi- tare la formazione di calcare e ruggine. Utilizzare soltanto prodotti adatti a rimuo- vere la ruggine dal cesto. Per farlo:

• Pulire il cesto con un prodotto adatto all’acciaio inossidabile.

• Avviare un programma breve per coto- ne alla massima temperatura con una quantità ridotta di detersivo.

13.6 Contenitore del detersivo

Per pulire il contenitore:

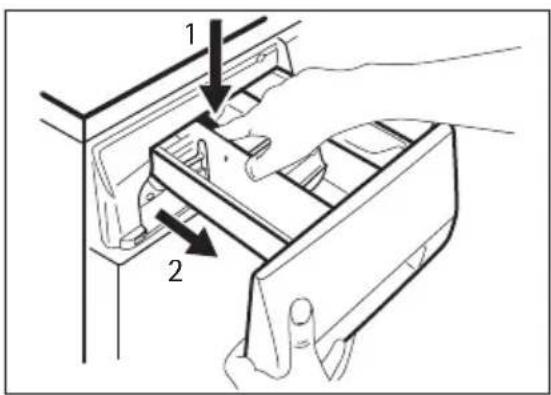

Estrarre il contenitore.

Rimuovere la parte superiore dello scomparto per additivi liquidi.

Lavare tutte le parti con acqua.

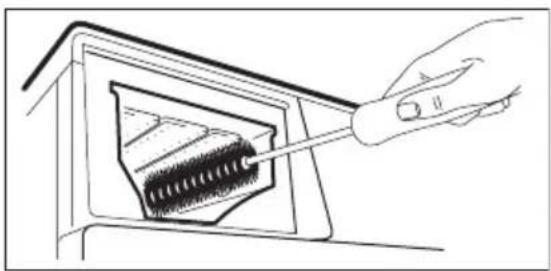

Pulire il vano del contenitore con uno spazzolino.

Reinserire il contenitore nel vano. ITALIANO 6513.7 Pompa di scarico Controllare regolarmente la pom- pa di scarico e accertarsi che sia pulita. Pulire la pompa se:

• L'apparecchiatura non scarica l'acqua.

• Il cesto non può girare.

• L’apparecchiatura emette un rumore anomalo a causa del blocco della pom- pa di scarico.

Scollegare la spina dalla presa di corrente.

Non togliere il filtro durante il funzionamento dell'apparec- chiatura. Non pulire la pompa di scarico se l'acqua presente nell'apparecchiatura è calda. L'acqua deve essere fredda per pulire la pompa di scarico. Per pulire la pompa di scarico:

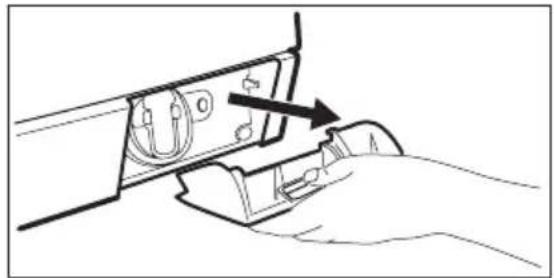

Aprire la porta della pompa di scarico.

Sistemare un contenitore sotto il va- no della pompa di scarico per racco- gliere l'acqua che fuoriesce.

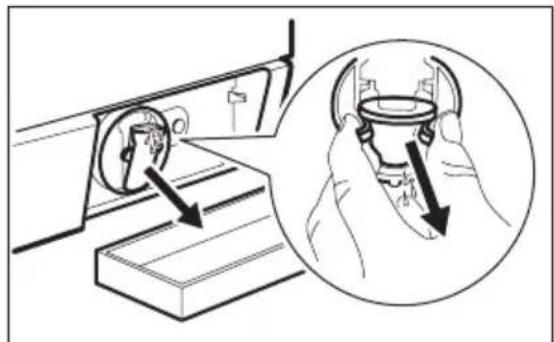

Premere le due leve e tirare in avanti il condotto di scarico per permettere all’acqua di fuoriuscire.

Quando il contenitore è pieno d’ac- qua, rimettere il condotto di scarico in posizione e svuotare il contenitore. Ripetere i passaggi 4 e 5 finché non fuoriesce più acqua della pompa di scarico.

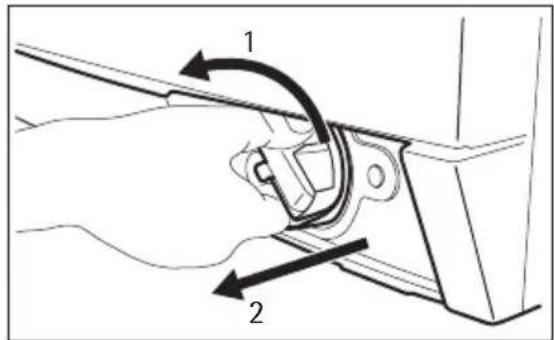

Tirare il condotto di scarico e ruotare il filtro per rimuoverlo.

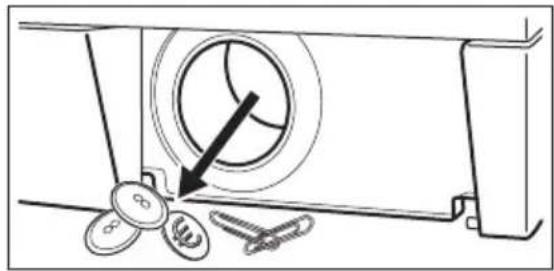

www.electrolux.com7. Rimuovere la lanugine e gli oggetti dalla pompa.

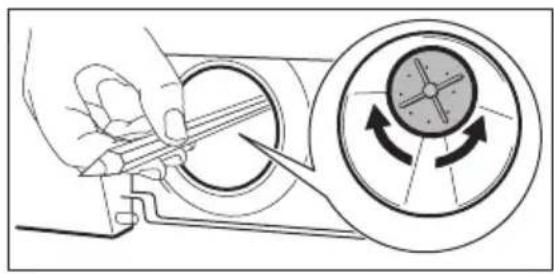

Assicurarsi che il girante della pompa possa girare. Se ciò non è possibile, contattare il centro di assistenza.

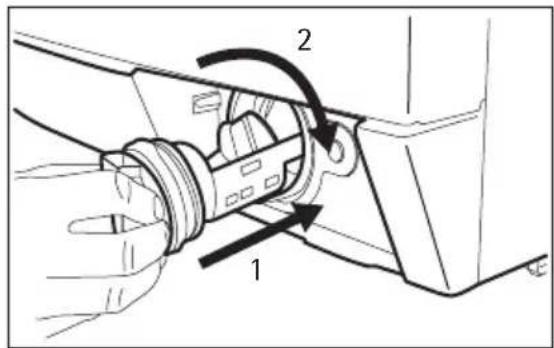

Pulire il filtro al di sotto del rubinetto dell’acqua e reinserirlo nella pompa nelle speciali guide.

Accertarsi di chiudere correttamente il filtro per evitare perdite.

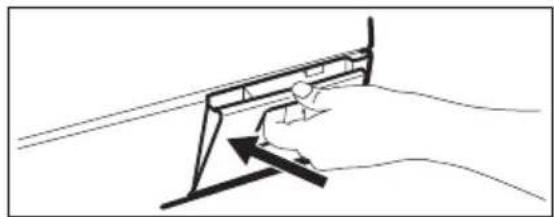

Reinserire l’inserto e chiudere l'oblò della pompa di scarico.

13.8 Filtro del tubo di carico e

filtro della valvola di ingresso Potrebbe essere necessario pulire i filtri quando:

• L'apparecchiatura non carica acqua.

• L’apparecchiatura carica acqua troppo a lungo.

lampeggia e il di- splay mostra l’allarme corrispondente. Consultare la sezione "Risoluzione dei problemi". AVVERTENZA! Scollegare la spina dalla presa di corrente. Per pulire i filtri d'ingresso dell'acqua:

Chiudere il rubinetto dell'acqua.

Rimuovere il tubo di carico dell'acqua dal rubinetto.

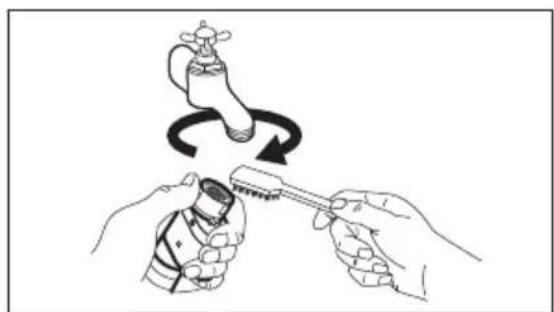

Pulire il filtro nel tubo di carico dell'ac- qua con uno spazzolino duro. ITALIANO 674. Togliere il tubo di carico dell'acqua situato dietro l'apparecchiatura.

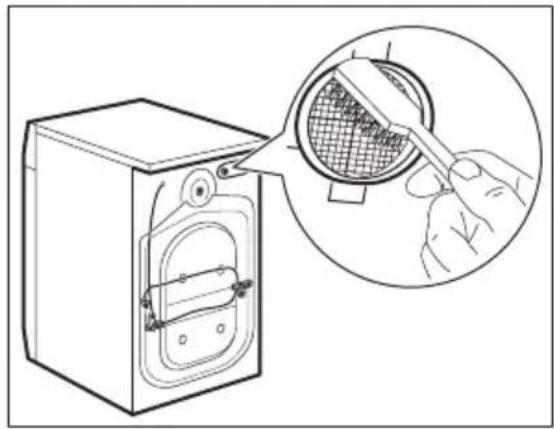

Pulire il filtro nella valvola con uno spazzolino duro o un asciugamano. 45° 20°

Rimontare il tubo di carico dell'ac- qua. Assicurarsi che gli attacchi siano ben chiusi per impedire perdite.

13.9 Scarico di emergenza

In caso di guasto, l'apparecchiatura non è in grado di scaricare l'acqua. In tal caso, eseguire i punti da (1) a (6) di "Per pulire la pompa di scarico". Se necessario, pulire la pompa. Rimontare il condotto di scarico e chiude- re l'inserto della pompa di scarico. Quando si scarica l’acqua utilizzando la procedura di scarico di emergenza, è ne- cessario attivare il sistema di scarico.

Versare 2 litri d’acqua nello scompar- to del lavaggio principale del conteni- tore del detersivo.

Avviare il programma per scaricare l’acqua.

13.10 Precauzioni antigelo

Se si installa l’apparecchiatura in un luogo in cui la temperatura può scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e la pompa di scarico.

Scollegare la spina dalla presa di cor- rente.

Chiudere il rubinetto dell'acqua.

Rimuovere il tubo di carico dell’acqua

Sistemare le due estremità del tubo di carico in un contenitore e lasciare che l'acqua fluisca fuori dal tubo.

Svuotare la pompa di scarico. Fare ri- ferimento alla procedura per lo scari- co di emergenza

Quando la pompa di scarico è vuota, rimontare il tubo di carico. AVVERTENZA! Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni respon- sabilità per danni causati da basse temperature.

14. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se ciò non è possibile, contattare l’assistenza tecnica. In alcuni casi, sono emessi i segnali acustici e il display mostra un codice di allarme:

- L'apparecchiatura non carica l'acqua in modo appropriato.

www.electrolux.com• - L'apparecchiatura non scarica l'acqua.

- Il coperchio dell'apparecchiatu- ra è aperto o non è chiuso corretta- mente.

- Il dispositivo antiallagamento è attivo. AVVERTENZA! Spegnere l'apparecchiatura prima di eseguire i controlli. Problema Causa possibile Possibile soluzione L'apparecchiatura non carica acqua. Il rubinetto dell’acqua è chiuso. Aprire il rubinetto dell’acqua. Il tubo di carico dell'ac- qua è danneggiato. Verificare che il tubo di carico dell'acqua non sia danneggiato. I filtri del tubo di carico dell'acqua sono ostruiti. Pulire i filtri. Fare riferimento al capitolo 'Pulizia e cura'. Il rubinetto dell'acqua è intasato o incrostato di calcare. Pulire il rubinetto dell’acqua. Il tubo di carico dell'ac- qua non è collegato cor- rettamente. Controllare che il collegamento sia corretto. La pressione dell'acqua è troppo bassa. Contattare l’ente erogatore loca- le. L'apparecchiatura non scarica l'ac- qua. Il tubo di scarico dell'ac- qua è danneggiato. Accertarsi che il tubo di scarico dell'acqua non sia danneggiato. Il filtro della pompa di scarico è bloccato. Pulire il filtro della pompa di sca- rico. Fare riferimento al capitolo 'Pulizia e cura'. Il tubo di scarico dell'ac- qua non è collegato cor- rettamente. Controllare che il collegamento sia corretto. È stato selezionato un programma di lavaggio senza fase di scarico. Impostare il programma di scari- co. La funzione Stop acqua in vasca è attiva. Impostare il programma di scari- co. L'oblò dell'appa- recchiatura è aper- to o non è chiuso correttamente. Chiudere l'oblò correttamente. Il dispositivo antial- lagamento è attivo.

• Scollegare l’apparecchiatura.

• Chiudere il rubinetto dell'ac- qua.

• Contattare il Centro di Assi- stenza. La fase di centrifu- ga non funziona. La fase di centrifuga è di- sattivata. Impostare il programma di centri- fuga. ITALIANO 69Problema Causa possibile Possibile soluzione Il filtro della pompa di scarico è bloccato. Pulire il filtro della pompa di sca- rico. Fare riferimento al capitolo 'Pulizia e cura'. Problemi di equilibrio con il carico di biancheria. Sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga. Il programma non si avvia. La spina non è inserita nella presa di alimenta- zione. Inserire la spina di alimentazione. Un fusibile del quadro elettrico di casa è brucia- to. Sostituire il fusibile. Non è stato premuto il tasto

È stata impostata la par- tenza ritardata. Per avviare immediatamente il programma, annullare la parten- za ritardata. La funzione di Sicurezza bambino è attivata. Disattivazione della funzione Si- curezza bambino. Presenza di acqua sul pavimento. Perdite dagli attacchi dei tubi dell'acqua. Verificare che gli attacchi siano chiusi bene. Perdite dalla pompa di scarico. Accertarsi che il filtro della pom- pa di scarico sia chiuso. Il tubo di scarico dell'ac- qua è danneggiato. Verificare che il tubo di carico dell'acqua non sia danneggiato. Non è possibile aprire l'oblò del- l'apparecchiatura. Il programma di lavaggio è in corso. Lasciar terminare il programma di lavaggio. C'è dell'acqua nel cesto. Impostare il programma di scari- co o di centrifuga. L'apparecchiatura emette un rumore anomalo. Livellamento errato dell’apparecchiatura. Regolare il livellamento dell’appa- recchiatura. Fare riferimento al capitolo "Installazione". Non è stato tolto l'imbal- laggio e/o i bulloni per il trasporto. Togliere l'imballaggio e/o i bulloni per il trasporto. Fare riferimento al capitolo "Installazione". Il carico è molto ridotto. Aggiungere altri capi nel cesto. L'apparecchiatura carica e scarica immediatamente l'acqua. L'estremità del tubo di scarico è posizionata troppo in basso. Accertarsi che il tubo di scarico sia nella posizione corretta.

www.electrolux.comProblema Causa possibile Possibile soluzione Il ciclo è più breve rispetto al tempo visualizzato. L'apparecchiatura calco- la una nuova durata in base al carico di bian- cheria. Fare riferimento al capitolo "Valori di consumo". Il ciclo è più lungo rispetto al tempo visualizzato. Un carico di biancheria sbilanciato aumenta la durata. Non si tratta di un'anomalia. I risultati del lavag- gio non sono sod- disfacenti. Il detersivo utilizzato non era sufficiente o giusto. Aumentare la dose di detersivo o utilizzare un altro prodotto. Non sono state eliminate le macchie difficili prima di lavare la biancheria. Pretrattare le macchie difficili usando i prodotti speciali reperi- bili in commercio. È stata impostata la tem- peratura errata. Accertarsi di impostare la tempe- ratura corretta. Carico eccessivo. Ridurre il carico di biancheria. L’apparecchiatura non asciuga o l’asciugatura non è soddisfacente. Il rubinetto dell'acqua è chiuso. Aprire il rubinetto. Il filtro di scarico è ostrui-

Pulire il filtro di scarico. È stata introdotta troppa biancheria nel cesto. Ridurre il carico di biancheria. È stato impostato un li- vello di asciugatura o un tempo di asciugatura er- rato. Impostare un tempo di asciuga- tura aggiuntivo. È presente una grande quantità di lanugine nel cesto. I capi lavati nel precedente ciclo hanno rilasciato lanugine di colo- re diverso:

• La fase di asciugatura aiuta ad eliminare parte della lanugine.

• Pulire gli indumenti con un prodotto per eliminare la lanu- gine. Nel caso di una quantità eccessi- va di lanugine all'interno del ce- sto, eseguire un programma speciale per pulirlo (per maggiori dettagli fare riferimento al capito- lo "LANUGINE SUI TESSUTI"). Una volta effettuati questi controlli, accen- dere l'apparecchiatura. Il programma ri- prende dal punto in cui era stato interrot- to. In caso di ricomparsa dell'anomalia, con- tattare il centro di assistenza. Se il display mostra altri codici di allarme, contattare il Centro di Assistenza. ITALIANO 7115. INSTALLAZIONE

15.1 Kit piastre di fissaggio

(4055171146) Disponibile presso il vostro distributore autorizzato. Se si installa l'apparecchiatura su di uno zoccolo, fissarla nelle piastre di fissaggio. Leggere attentamente le istruzioni fornite con il kit.

Utilizzare i guanti. Togliere la pellicola esterna. Se necessario, servirsi di un taglierino.

Togliere la parte superiore del carto- ne.

Togliere i materiali di imballaggio in polistirolo.

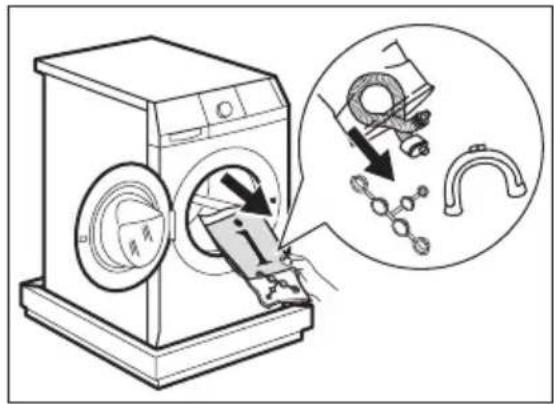

www.electrolux.com5. Aprire l'oblò. Rimuovere il polistirolo dalla guarnizione dell'oblò e tutti i pezzi dal cesto.

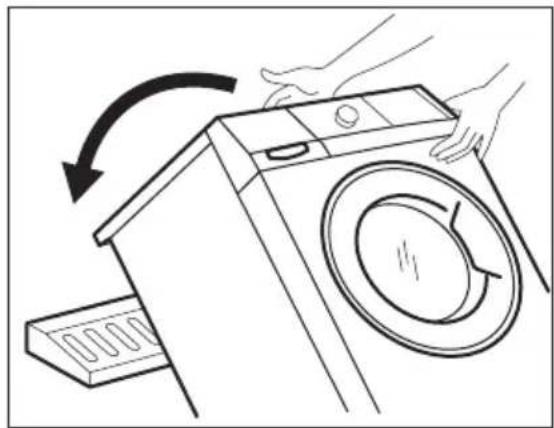

Appoggiare sul pavimento, dietro l'apparecchiatura, uno degli elementi di imballaggio in polistirolo. Sistemare il lato posteriore dell’apparecchiatura sul polistirolo, facendo attenzione. Assicurarsi di non danneggiare i tubi.

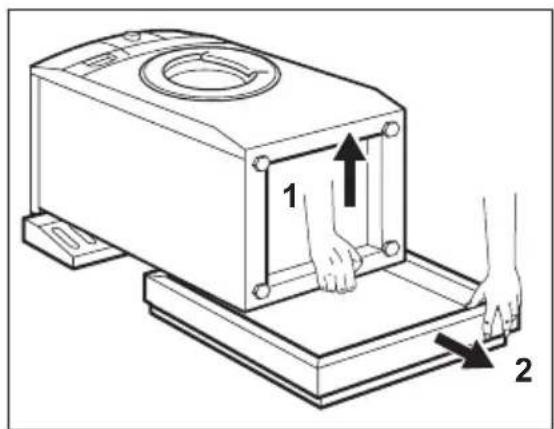

Togliere la protezione di polistirolo dal fondo.

Sollevare l’apparecchiatura in posi- zione verticale.

Staccare il cavo di alimentazione e il tubo di scarico dagli appositi suppor- ti. ITALIANO 7310. Togliere i tre bulloni. Utilizzare la chia- ve fornita con l’apparecchiatura.

Estrarre i distanziatori in plastica.

Inserire i tappi di plastica nei fori. I tappi sono disponibili nel sacchetto del libretto di istruzioni. AVVERTENZA! Prima di installare l'apparecchiatu- ra, rimuovere tutto il materiale di imballaggio e i bulloni per il tra- sporto. Consigliamo di conservare l'imbal- laggio e i bulloni per il trasporto per quando si sposta l'apparec- chiatura.

15.3 Posizionamento e livellamento

• Accertarsi che la moquette non impedi- sca la circolazione dell'aria sotto l'appa- recchiatura.

• Assicurarsi che l'apparecchiatura non tocchi la parete o altre unità

• Allentare o stringere i piedini per regola- re il livello. Una corretta regolazione del livello dell'apparecchiatura ne impedi- sce la vibrazione, il rumore e il movi- mento durante il funzionamento.

www.electrolux.com• L'apparecchiatura deve essere in piano ed appoggiata in modo stabile. ATTENZIONE Non mettere cartone, legno o ma- teriali equivalenti sotto i piedini dell'apparecchiatura per regolarne il livello. Assicurarsi che rimanga spazio a sufficienza dopo l'installazione per eventuali riparazioni da parte di una persona qualificata. Installazione su una pavimentazione sospesa I pavimenti in legno sospesi sono sono particolarmente sensibili alle vibrazioni. Per evitare le vibrazioni, si consiglia di si- stemare un pannello impermeabile in le- gno, di almeno 15 mm di spessore, al di sotto dell'apparecchiatura, e di fissarlo ad almeno 2 travi portanti con delle viti; il pannello in legno deve sporgere dai piedi- ni anteriori. Se possibile, installare l'apparecchiatura in uno degli angoli della stanza, dove il pavi- mento è più stabile.

15.4 Tubo di carico dell'acqua

• Collegare il tubo all'apparecchiatura. Ruotare il tubo di carico solo a sinistra o a destra. Allentare il dado ad anello per sistemarlo nella posizione corretta. ITALIANO 75• Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filet- tatura 3/4". ATTENZIONE Accertarsi che non vi siano perdite negli attacchi. Non usare una prolunga se il tubo di carico dell'acqua è troppo cor- to. Contattare il centro di assisten- za per sostituire il tubo di carico dell'acqua. Dispositivo Acqua-stop

Il tubo di carico dell'acqua dispone di un dispositivo Acqua-stop. Questo dispositi- vo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento del tubo. Il settore rosso nella finestra «A» mostra questo problema. In tal caso, chiudere il rubinetto dell'acqua e contattare il centro di assistenza per so- stituire il tubo.

15.5 Scarico dell'acqua

Vi sono diverse procedure per collegare il tubo di scarico: Con la guida del tubo di plastica.

• Accertarsi che la guida in plastica non si muova durante lo scarico dell'appa- recchiatura. Collegare la guida al rubi- netto dell'acqua o la parete.

• A un tubo fisso dotato di sfiato. Fare riferimento all'immagine. Diretta- mente all'interno di una conduttura di scarico a un'altezza non inferiore ai 60 cm e non superiore ai 100 cm. La parte finale del tubo di scarico deve sempre essere ventilata, ad esempio il diametro interno della conduttura di scarico deve essere superiore rispetto al diametro esterno del tubo di scarico. Senza la guida del tubo di plastica.

• A un sifone di scarico. Fare riferimento all'immagine. Sistemare il tubo di scarico nel sifone e serrarlo con un fermo. Accertarsi che il tubo di scarico formi una curva ascendente on- de evitare che particelle residue passino dal lavandino all'apparecchiatura.

• Direttamente in una conduttura di scari- co incassata nel muro del locale e ser- rare con un fermo. È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contattare il centro assisten- za per l'altro tubo di scarico e la prolunga. ITALIANO 7716.

Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch. ITALIANO 79www.electrolux.com/shop 132914061-A-452013
