MANUALE UTENTE PDST61 ELECTROLUX

Istruzioni di installmente 74

Montavimo instrukcija 80

Uzstadisanasnoradijumi 86

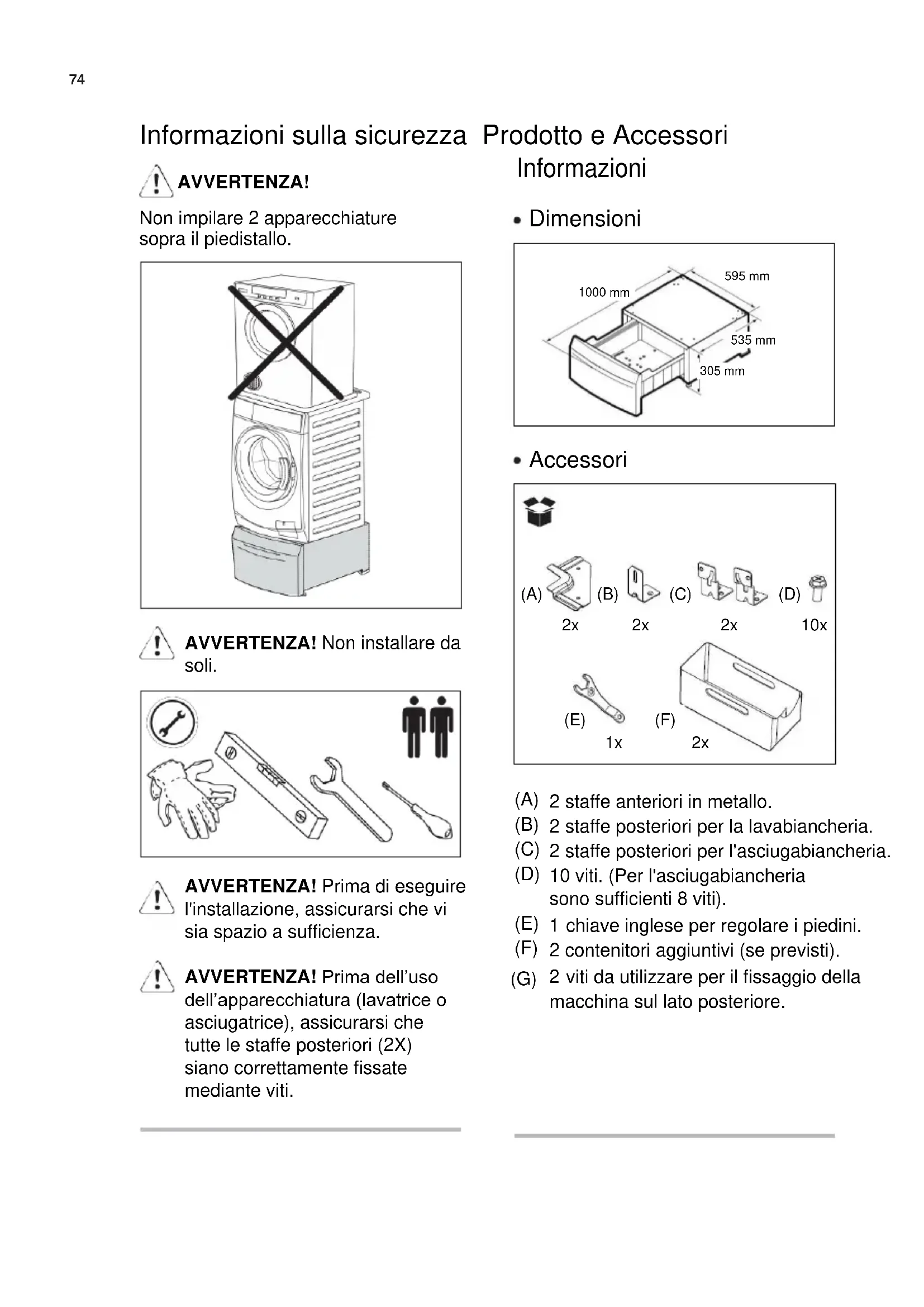

Informazioni sulla sicurezza Prodotto e Accessori

AVVERTENZA!

Non impilare 2 appearecchiature,sopra il piedistallo.

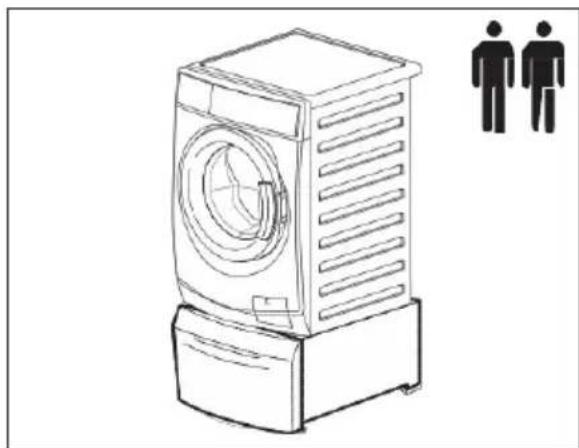

AVVERTENZA! Non installare da soli.

AVVERTENZA! Prima di eseguire l'installazione, assicurarsi che vi sia spazio a sufficientia.

AVVERTENZA! Prima dell'uso dell'apparecchiatura (lavatrice o asciugatrice), assicurarsi che tutte le staffe posteriori (2X) siano correttamente fissate mediante viti.

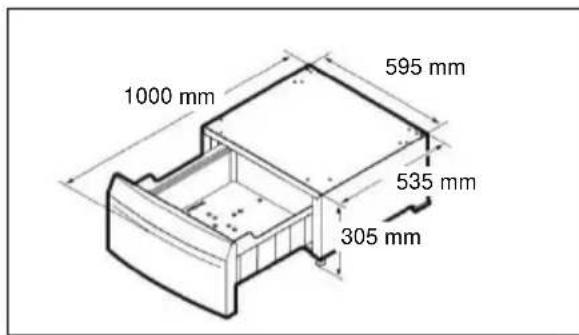

Dimensioni

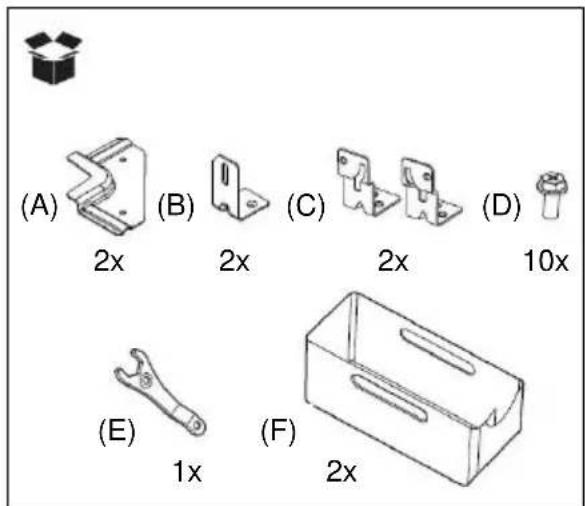

• Accessori

(A) 2 staffe anteriori in metallo.
(B) 2 staffe posteriori per la lavabiancheria.
(C) 2 staffe posteriori per l'asciugabiancheria.
(D) 10 viti. (Per l'asciugabiancheria sono sufficienti 8 viti).
(E) 1 chiave inglese per regolare i piedini.
(F) 2 contentitori aggianti (se previsti).
(G) 2 viti da utilizzato per il fissaggio della macchina sul lato posteriore.

Procedura d'installazione

1. Rimuovere il piedistallo e tutti gli accessori alla scatola.

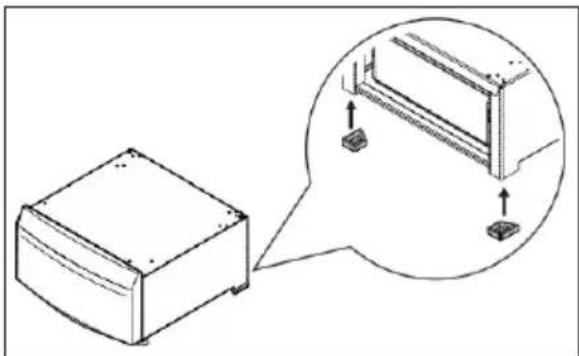

2. Assicurarsi che i piedini di gomma posteriori siano stati montati.

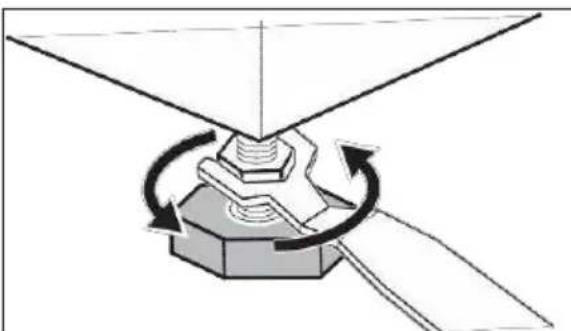

1. Regolare i piedini anteriors per dare stabilità al piedistallo.

1. Se si installa il piedistallo sotto ad una nuova apparecchiatura, disimballare quest'ultima come indicato nelle istruzioni fornite con la stessa, quindi procedere con il passaggio 6.

2. Se l'apparecchiatura è giornata:

3. Scollegare la spina alla presa.

4. Per la lavabiancheria. Chiudere il rubinetto dell'acqua.
   Per la lavabiancheria. Scollegare il/i tubo/i di ingesso dal rubinetto dell'acqua e lasciar defluire l'acqua dallo/dagli stesso/, quindi scaricare il tubo e sistemarlo in un lavandino molto profondo.

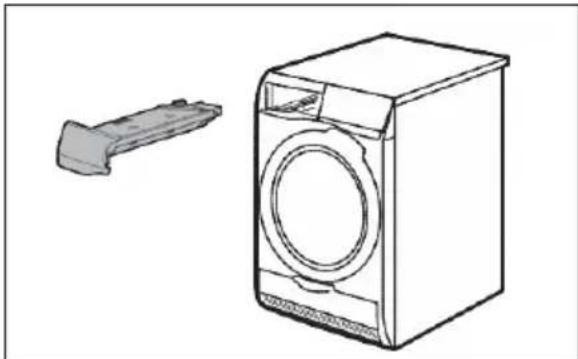

5. Per l'asciugabiancheria. Svuotare il contentitore dell'acqua in un lavandino o, se disponibile, attivare il sistema di scarico diretto per lasciar defluire l'acqua.

1. Avvitare le staffe anteriorsul piedistallo.

1. Per la lavabiancheria. Sistemare delicatamente la lavabiancheria sul lato del contentatore del detersivo.

Poggiarla su un cartone o su un pezzo di polistirolo per evitare graffiti all'unità.

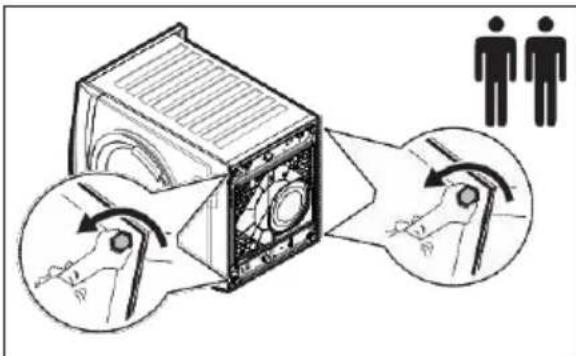

1. Per la lavabiancheria. Regolare i piedini dell'apparecchiatura fino ad un'altezza che permetta di farla scorrere sotto alle staffe di bloccaggio del piedino.

1. Per la lavabiancheria. Sistemare il piedistallo sullo stesso lato e farlo scorrere in avanti in modo che i piedini anteriors dell'apparecchiatura scorrano al di sotto delle staffe di bloccaggio del piedino.

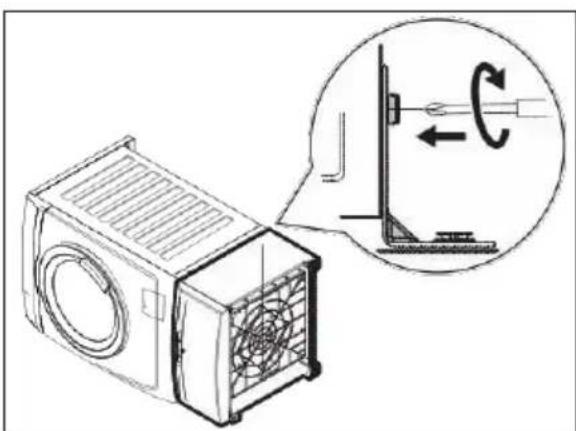

1. Per lavabiancheria. Utilizzato le viti(G) fornite per fissare le staffe posteriori (B) sulla macchina e le viti (D) per il piedistallo. 13. P

2. Per la lavabiancheria. Portare il piedistallo e l'apparecchiatura in posizione verticale. Se necessario, regolare i piedini dell'apparecchiatura e andare al passaggio 16. Controllare che le viti siano ben fissate.

1. Per l'asciugabiancheria. Svitare le due viti inferiori dal retro dell'apparecchiature e conservarle.

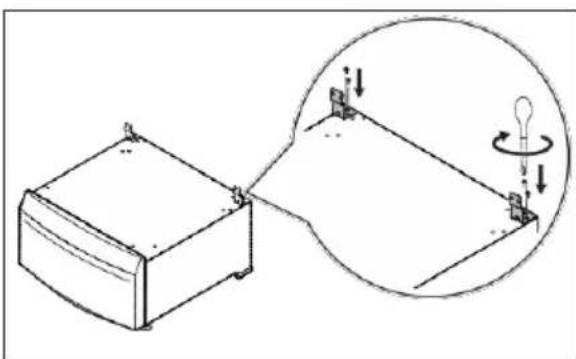

le staffe posteriori (C) sul piedistallo utilizzato le viti fornite nella scatola verticale.

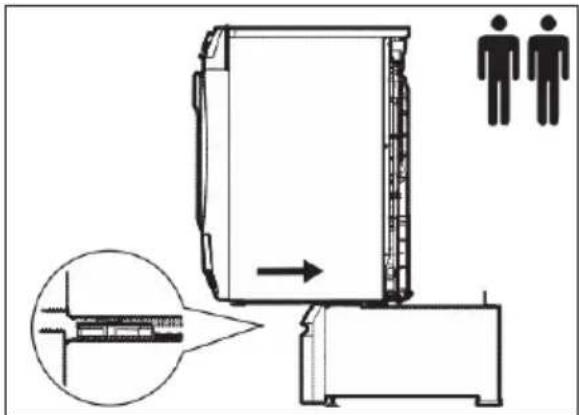

1. Per l'asciugabiancheria. Sollevare l'apparecchiatura e farla scorrere indietro in modo che i piedini anteriori della stessa scorrano sotto le staffe di bloccaggio del piedino.

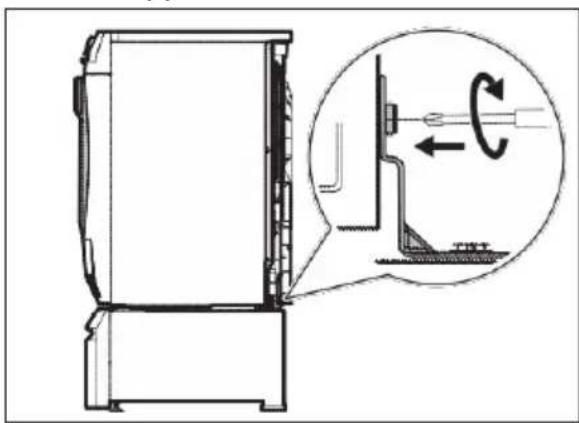

1. Per l'asciugabiancheria. Avvitare le staffe posteriori (C) sul retro dell'apparecchiatura utilizzato le viti rimosse al passaggio 12 e regolare i piedini dell'apparecchiatura se necessario.

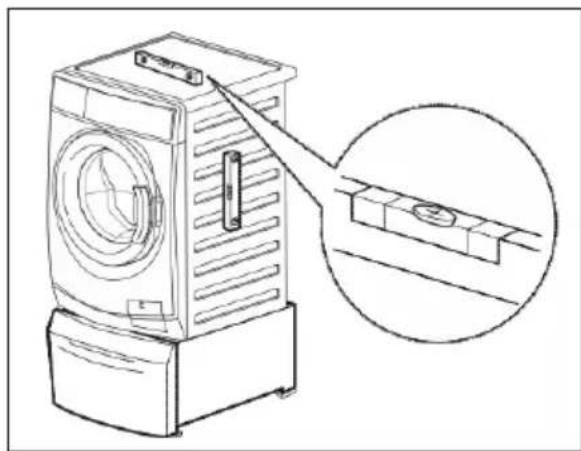

1. Sistemare il gruppo piedistallo/apparecchiatura nell'ubicazione prescelta. Utilizzare una livella per verificare che il gruppo sia stato livellato adeguatamente. In caso contrario, regolare i piedini per ottenere un livellamento adeguato.

1. Se fornito, è possible insere un contentatore aggiantivo (F).

1. Collegare l'apparecchiatura come indicato nelle istruzioni fornite con la stessa.

Questioni ambientali

Riciclare i materiali che riportano il symbolo Smaltire gli imballaggi nei contentitori appropriati per riciclari. Aiutate a proteggere l'ambiente e la salute umana e a riciclare le apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature contrassegnate con il symbolo con i rifiuti domestici.

Riconsegnare il prodotto al punto di raccolta locale o contattare il proprio ufficio municipale.
