BEDIENUNGSANLEITUNG PDST61 ELECTROLUX

Installationsinstruktion 146

Montaj Talimati 152

Ihctpykui3yCTaHOBkn 158

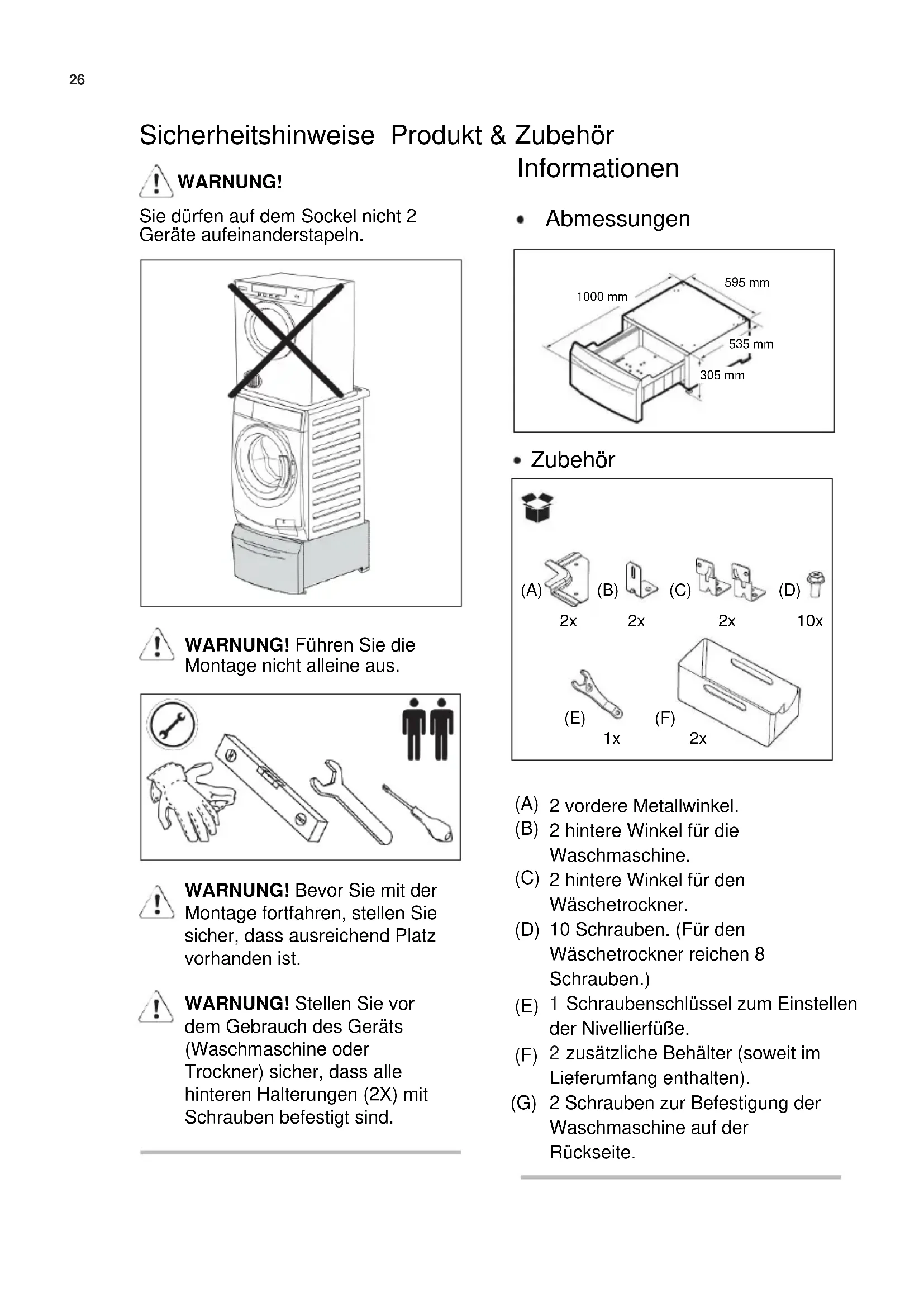

Sicherheitshinweise Produkt & Zubehör

WARNING!

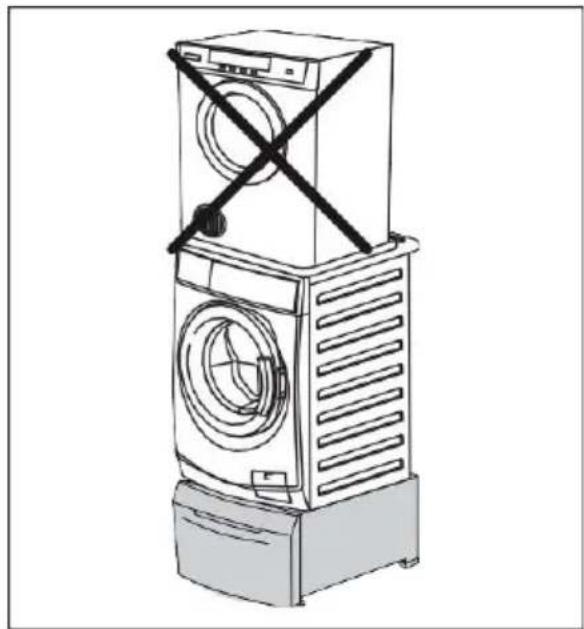

Sie dürfen auf dem Sockel nicht 2 Geräte aufeinanderstapeln.

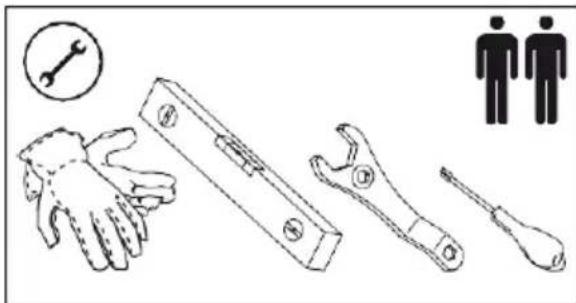

WARNING! Führn Sie die Montage nicht alleine aus.

WARNING! Bevor Sie mit der Montage fortfahren, stellen Sie sicher, dass ausreichend Platz vorhanden ist.

WARNING! Stellen Sie vor dem Gebrauch des Geräts (Waschmaschine oder Trockner) sicher, dass alle hinteren Halterungen (2X) mit Schrauben befestigt sind.

Informationen

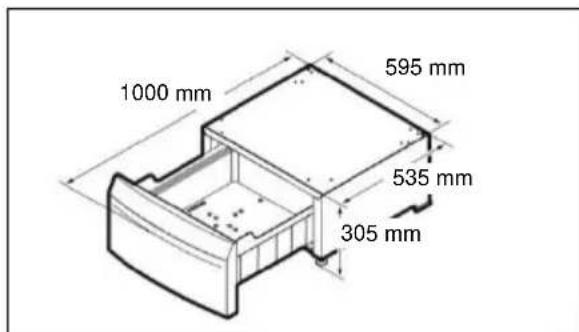

Abmessungen

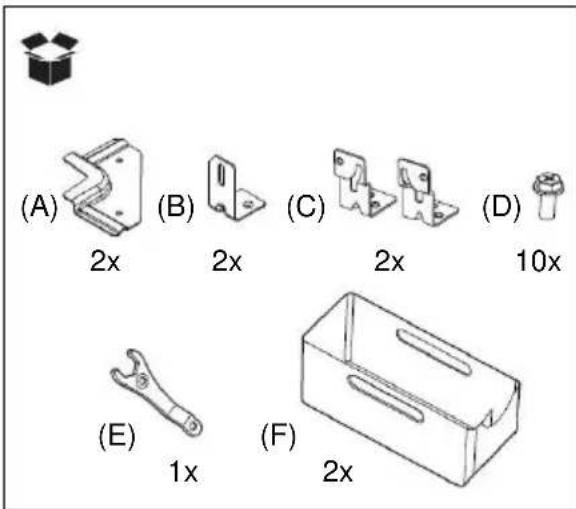

Zubehör

(A) 2 vordere Metallwinkel.
(B) 2 hintere Winkel für die Waschmaschine.
(C) 2 hintere Winkel für den Wäschetrockner.
(D) 10 Schrauben. (Für den Wäschetrockner reichen 8 Schrauben.)
(E) 1 Schraubenschlüssel zum Einstellen der NivellierfuBe.
(F) 2 zusätzliche Behälter (soweit im Lieferumfang enthalten).
(G) 2 Schrauben zur Befestigung der Waschmaschine auf der Rückseite.

Installationsvorgang

1. Nehmen Sie den Unterbausockel und samtliche Zubehörteile aus dem Karton.

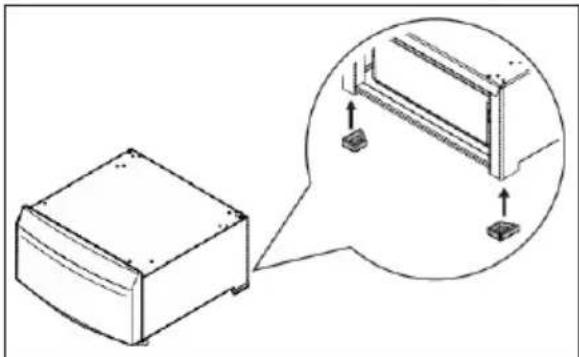

2. Achten Sie darauf, dass die hinteren Gummifübe angebracht sind.

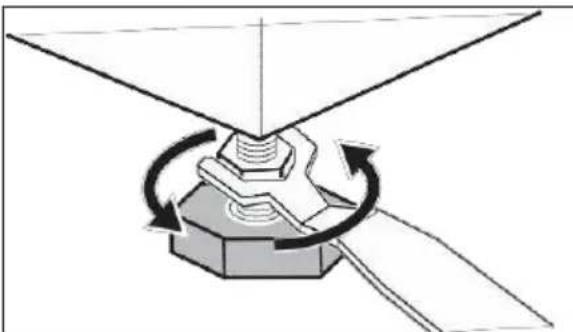

1. Stellen Sie die vorderen Einstellfue so ein, dass der Unterbausockel stabil steht.

1. Wenn Sie den Unterbausockel unter einem neuen Gerät installieren, packen Sie das Gerät wie in der mitgelieferten Anleitung angegeben aus, und fahren Sie mit Schritt 6 fort.

2. Ist das Gerät bereits angeschlossen:

3. Ziehen Sie den Stecker aus der Steckdose.

4. Bei einer Waschmaschine. SchlieBen Sie den Wasserhahn.

5. Bei einer Waschmaschine. Entfernen Sie den Zulaufschauch/die Zulaufschäuche vom Wasserhahn und halten Sie das Wasser aus dem Zulauf- und Ablaufschauch/den Schläuchen fließen und fangen Sie in einem flachen Behälter auf.

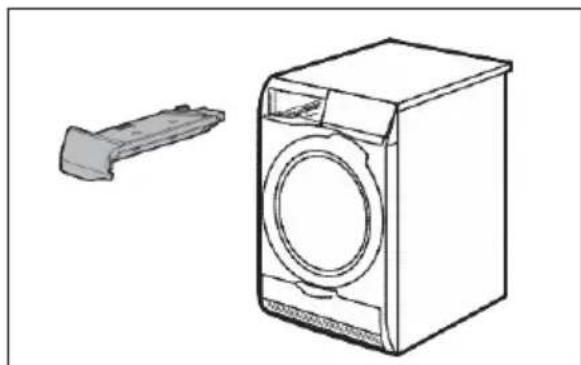

6. Bei einem Wäschetrockner. Leeren Sie den Wasserbehälter in einem Waschbecken, oder falls vorhanden, schalten Sie das System für die direkte Ableitung ein, und setzen Sie das Wasser ab.

1. Schrauben Sie die vorderen Winkel am Unterbausockel an.

1. Bei einer Waschmaschine.
   Legen Sie die Waschmaschine vorsichtig auf die Seite der Waschmittelschublade.

Legen Sie das Gerät auf Pappe oder Styropor, damit das Gehäuse nicht verkratzt.

1. Bei einer Waschmaschine. Stellen Sie die Höhe der Fußso ein, dass sie unter die Fußverriegelungswinkel geschoben werden können.

1. Bei einer Waschmaschine. Legen Sie den Unterbausockel auf dieselbe Seite und schieren Sieihn nach vorne, so dass die vorderen FüBe des Gerats unter die Fußverriegelungswinkel glogen.

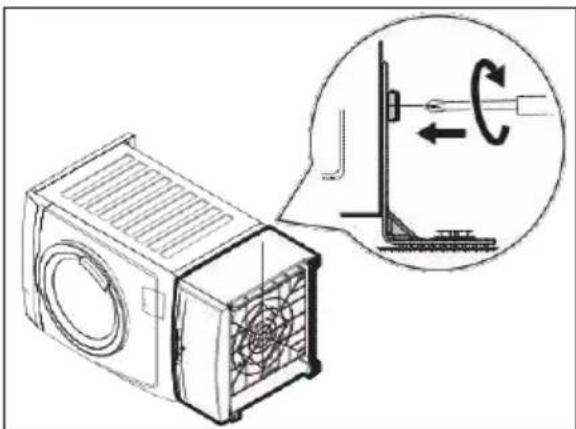

1. Für Waschmaschine Verwenden Sie die (G) mitgelieferten Schrauben, um die hinteren Halterungen (B) an der Waschmaschine zu befestigen und (D) Schrauben für Sockel.

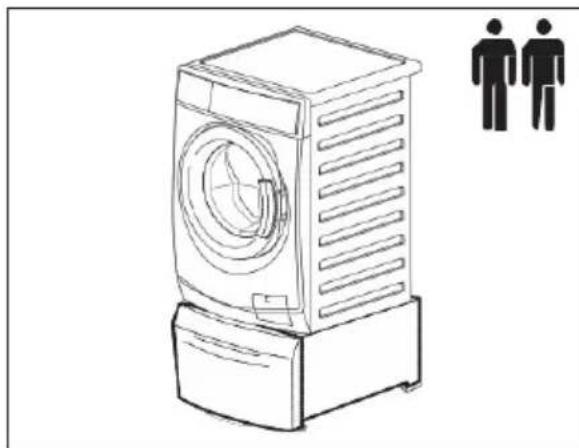

1. Bei einer Waschmaschine. Stellen Sie den Unterbausockel und das Gerät in die aufrechte Position. Stellen Sie bei Bedarf die FüBe des Geräts ein und fahren Sie mit Schritt 16 fort. Prufen Sie, ob die Schrauben fest angezogen sind.

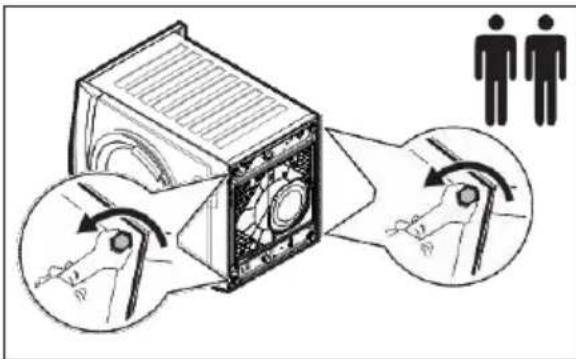

1. Bei einem Wäschetrockner. Losen Sie die beiden unteren Schrauben auf der Geräterückseite und bewahren Sie sie auf.

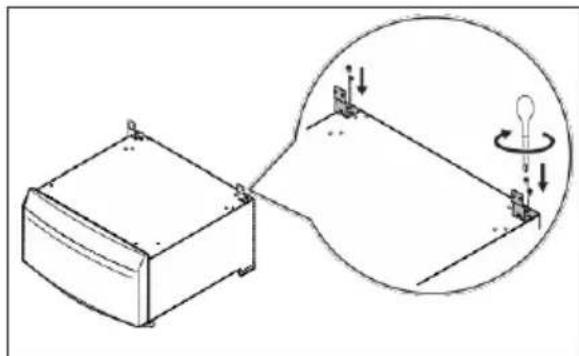

1. Bei einem Wäschetrockner. Schrauben Sie die hinteren Winkel (C) mit den Schrauben aus der Standbox am Unterbausockel fest.

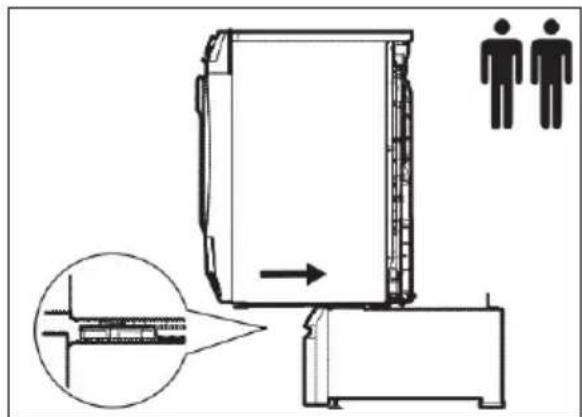

1. Bei einem Wäschetrockner. Hebenn Sie das Gerät an und schiben Sie es nach hinten, so dass die Vorderfüße des Geräts unter die FußverriegelungswinkelGLEiten.

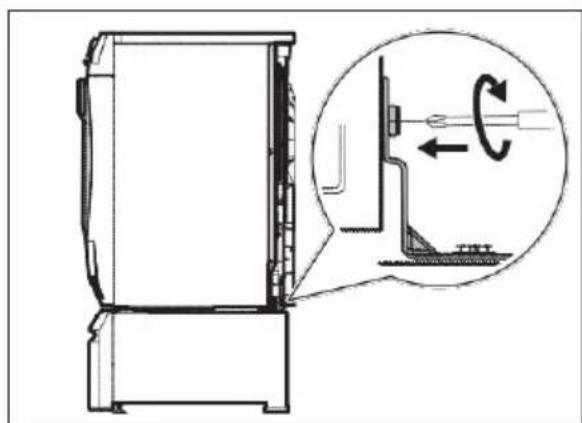

1. Bei einem Wäschetrockner. Schrauben Sie die hinteren Winkel (C) mit den Schrauben, die in Schritt 12 entfernt wurden, fest und stellen Sie bei Bedarf die FüBe des Geräts ein.

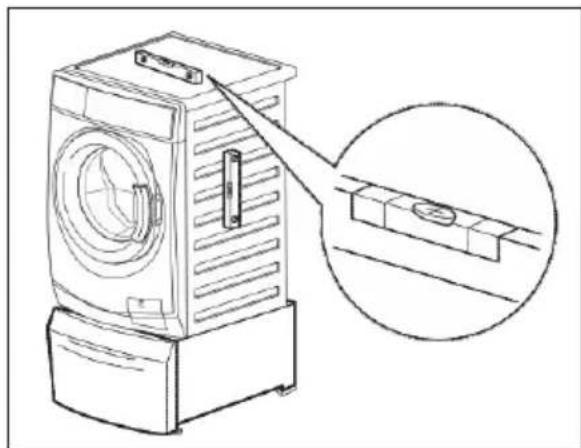

1. Bringen Sie das Gerät mit dem Unterbausockel an seinen endgültigen Standort. Prüfen Sie mit einer Wasserwaage, ob der Aufbau richtig ausgerichtet ist. Anderenfalls stellen Sie die Fuß ein.

1. Falls vorhanden, können Sie den zusätzlichen Behälter (F) einsetzen.

1. Schlieben Sie das Gerät wie in der mitgelieferten Bedienungsanleitung beschrieben an.

Hinweise zum Umweltschutz

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingcontainern. Recycleln Sie zum Schutz der Umwelt und der menschlichen Gesundheit elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit dem Symbol nicht mit dem Hausmüll.

Entsorgen Sie das Produkt über ihre ortlichen Recyclingstelle oder wenden Sie sich an ihre Gemeindebehörde.
