GEBRUIKSAANWIJZING PDST61 ELECTROLUX

Montage-instructies 92

Monteringsanvising 98

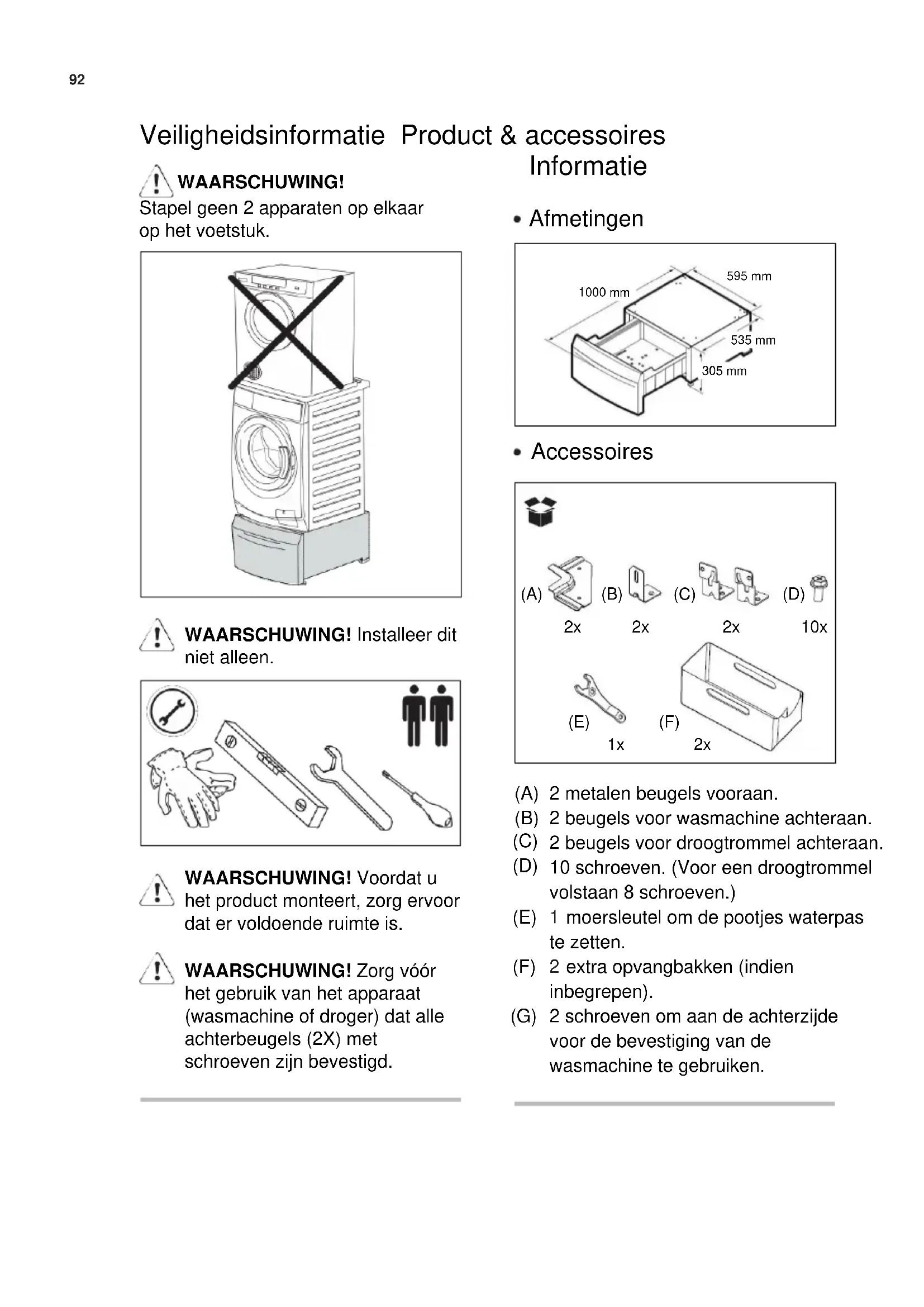

Stapel geen 2 apparaten op elkaar op het voetstuk.

WAARSCHUWING! Voordat u het product monteert, zorg ervoor dat er voldoende ruimte is.

WAARSCHUWING! Zorg voor het gebruik van het apparaat (wasmachine of droger) dat allechterbeugels (2X) met schroeven zijn bevestigd.

Informatie

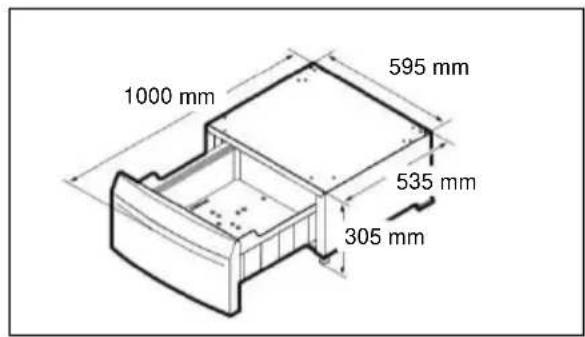

• Afmetingen

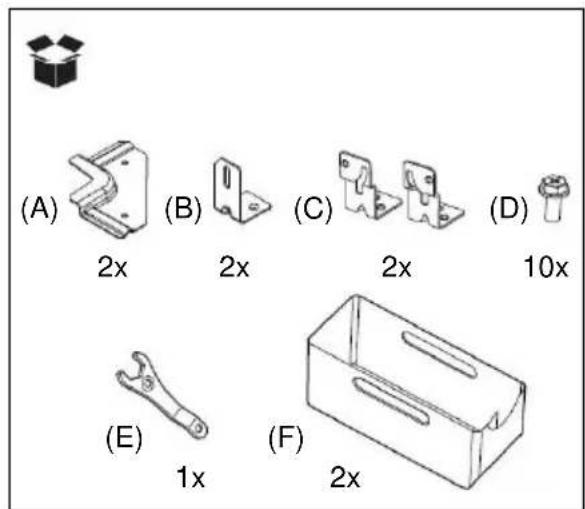

• Accessoires

(A) 2 metalen beugels vooraan.
(B) 2 beugels voor wasmachine achteraan.
(C) 2 beugels voor droogtrommel achteraan.
(D) 10 schroeven. (Voor een droogtrommel volstaan 8 schroeven.)
(E) 1 moersleutel om de pootjes waterpaste zetten.
(F) 2 extra opvangbakken (indien inbegrepen).
(G) 2 schroeven om aan dechterzijde voor de bevestiging van de wasmachine te gebruiken.

Montageprocedure

1. Verwijder het voetstuk en alle accessoiresuit de doos.

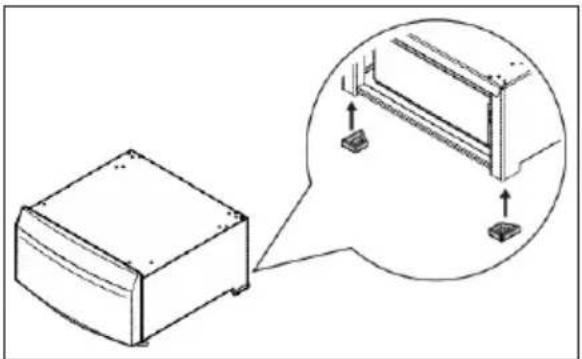

2. Zorg ervoor dat de rubberen pootjes zichteraan gemonteerd worden.

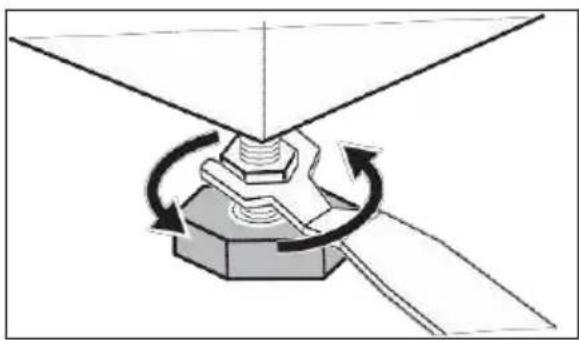

1. Verstel de voorste pootjes om het voetstuk stabel te make.

1. Als u het voetstuk onder een splinternieuw apparaat monteert, pak het apparaat dan uit volgens de meegeleverde instructies en ga door vanaf stap 6.

2. Indien het apparaat al aangesloten is:

3. Verwijder de stekker uit het stopcontact.

4. Voor een wasmachine. Sluit de waterkraan.
   Voor een wasmachine. Koppel de toevoerslang(en) los van de waterkraan en LAST het water uit de toevoerslang(en) en de afvoerslang lopen en vang het water op in een ondiepe bak.

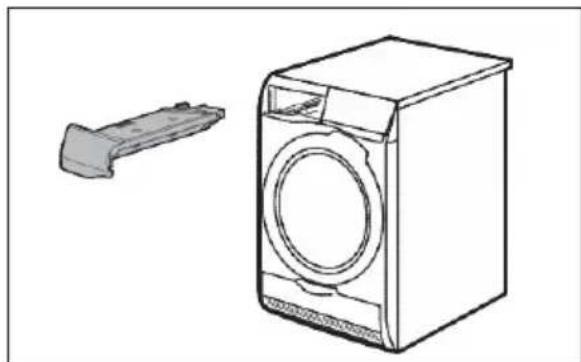

Voor een droogtrommel. Ledig de wateropvangbak of, indien beschikbaar, activeer het afvoersystem om het water te verwijderen.

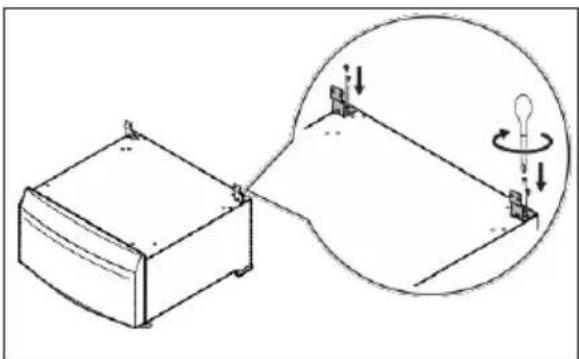

1. Schroef de voorste beugels aan het voetstuk.

1. Voor wasmachine. Leg de wasmachine zachtjes op de zichde met het wasmiddeldoseerbakje.

Leg ze op een stuk karton of polystyreen om krassen te vermijden.

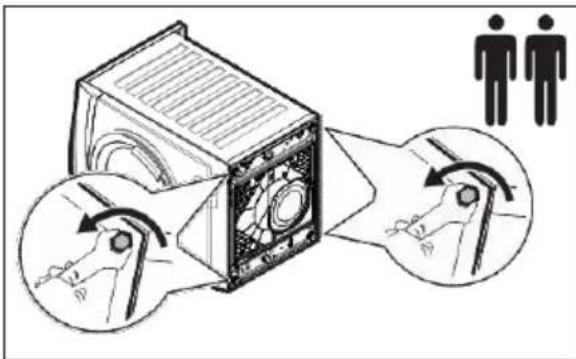

1. Voor wasmachine. Verstel de verstelbare pootjes van het apparaat zodate onder de pootbeugels passen.

1. Voor een wasmachine. Leg het voetstuk opdezelfde zijde en schuif het vooruit zodat de pootjes van het apparaat onder de pootbeugels glijden.

1. Voor de wasmachine. Gebruik de (G) meegeleverde schroeven om de achefterste beugels (B) op de wasmachine vast te zetten en (D) schroeven voor het voetstuk. 13.

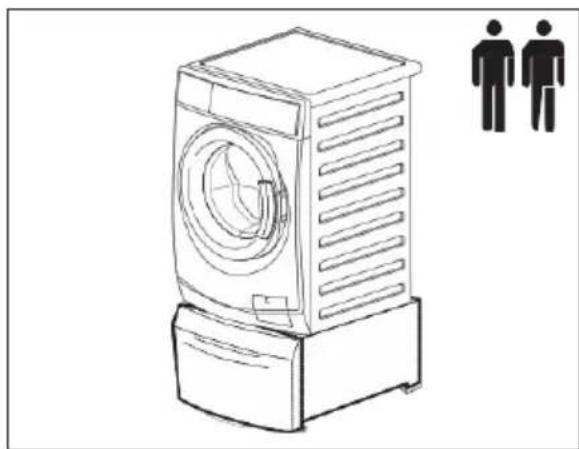

2. Voor wasmachine. Zet het voetstuk en het apparaatrecht terug. Indien nodig, verstel de pootjes van het apparaat en ga waar stap 16. Controller of deschroeven stevig vast zitten.

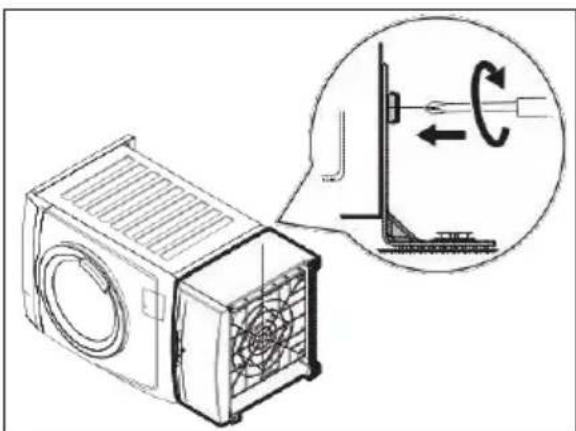

1. Voor droogtrommel. Schroef det twee onderste schroeven aan dechterzijde van het apparaat los, en bewaar deze.

Schroef de achefterste beugels (C) op het voetstuk d.m.v. de meegeleverde schroeven.

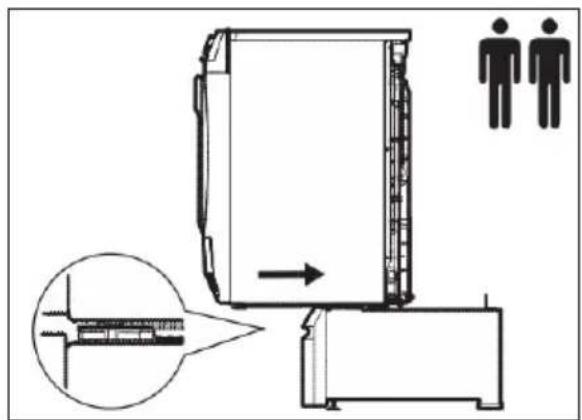

1. Voor een droogtrommel. Til het apparaat op en schuif hetchyteruit zodat de pootjes van het apparaat onder de pootbeugels gijden.

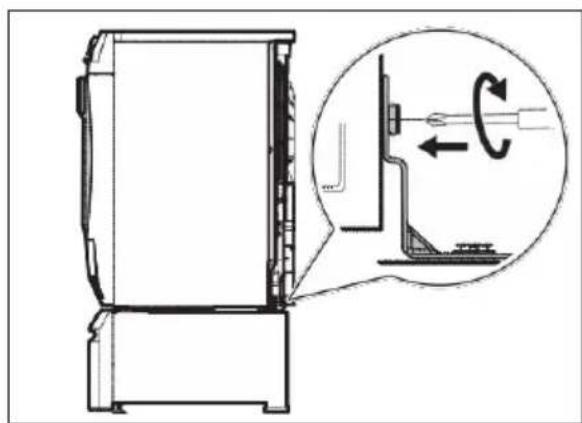

1. Voor een droogtrommel. Schroef dechterste beugels (C) vast aan deachterkant van het apparaat d.m.v.de schroeven die u bij stap 12 verwijderde, en verstel de pootjes van het apparaat indien nodig.

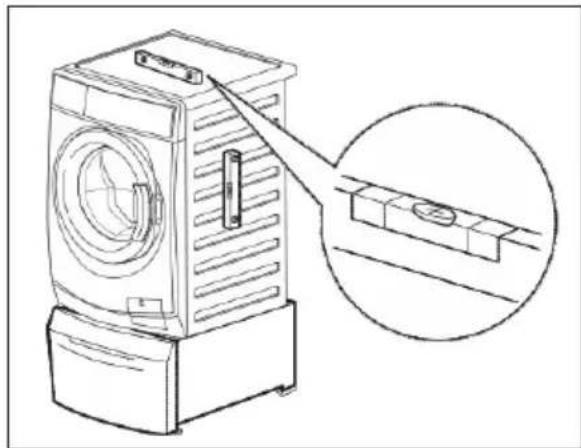

1. Zet het geheel op zijn permanente standplaats. Gebruik een waterpas om te controlleden of het geheel waterpas staat. Als dit nicht het geval is, verstel dan de pootjes.

1. Indien inbegrepen kunt u de extra opvangbak (F) nu invoegen.

1. Sluit het apparaat aan zoals aangegeven in de instructies van het apparaat.

Bescherming van het milieu

Recycler de materialen met het symbol Doe het verpakkingsmaterial in de daartoe bestemde afvalcontainers voor recyclage. Help het milieu en de gezondheid van de mensen te beschermen en recycler afval van elektrische en elektronische apparaten.

Zet apparatus met het symbol

niet bij het huishoudelijk afval.

Breng het product maar uwplaatselijke recyclageverzamelpunt of neem contact op met uwafvalbeheerder.
