MANUALE UTENTE Compass Gaggle

IMPORTANTE - Conservare le istruzioni per riferimenti futuri.

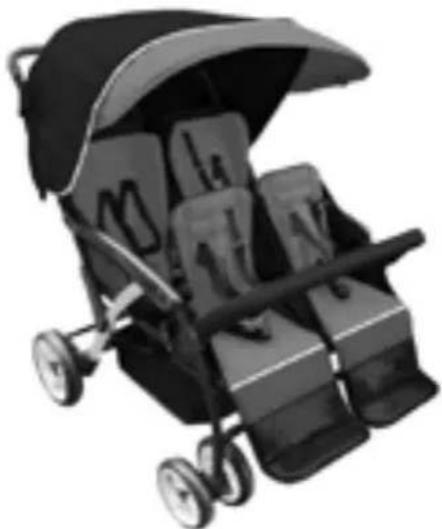

Passeggino Gaggle® Compass™ Quad

Modellis: 9908932, 9908933

PER IL SERVIZIO CLIENTI CHIAMARE 1-877-716-2757 (Paesi al di fuori degli U.S.A. 1 330-722-5033).

NON CONTATTARE IL VENDITORE O IL DISTRIBUTORE PER MOTIVI DI ASSISTENZA POICHÉ NON SONO AUTORIZZATI ALLA RISOLUZIONE DI PROBLEMI DI ASSISTENZA.

PER ASPETTI RELATIVI ALLA GARANZIA E AGLI STANDARD DI SICUREZZA, VISITARE IL NOSTRO SITO gagglestrollers.com

Il colore e lo stile possono variare

ISTRUZIONI DI MONTAGGIO

• Il montaggio deve essere eseguito da una persona adulta.
• Leggere attentamente le istruzioni PRIMA di procedere al montaggio e all'utilizzo.
• Aprire la confezione, rimuovere i materiali da imballaggio, smaltirli in modo sicuro o, eventualmente, collocarli nei rifiuti riciclabili.

Le seguenti informazioni sul prodotto sono riportate sul tubo del telaio.

Data di produzione: ____

Numeromodello:

Numero ordine:

ATTENZIONE

Questo passeggino non può essere utilizzato per più di 4 bambini. Per bambini il cui peso è di 40 libbre max come testato secondo US 16 CFR 1227 e 15 kg max come testato da BS EN 1888.

Per l'uso con bambini di altezza pari o inferiore a 45 pollici (114 cm). I bambini DEVONO essere allacciati nei sedili con l'imbracatura correttamente regolata.

Indice

Indice....62

Attenzione....63

Istruzioni di montaggio

Attrezzi e componenti....64

Fase 1 - Asse posteriore e gruppo freno....65

Fase 2 - Gruppo ruota posteriore....65

Fase 3 - Gruppo ruota anteriore....66

Fase 4 - Gruppo bracciolo....66

Fase 5 - Gruppo capottina....67

Fase 6 - Rimozione Del Baldacchino / Gruppo Portabicchieri.....68

Funzionamento e utilizzo del passeggino

Aprire e chiudere il passeggino.... 69

Assicurare il bambino nel passeggino....71

Regolazione inclinazione schienale....72

Funzionamento del freno di parcheggio....73

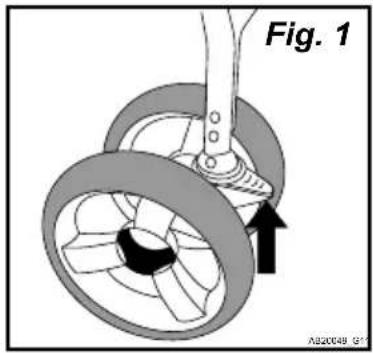

Funzionamento del blocco di rotazione della ruota ....73

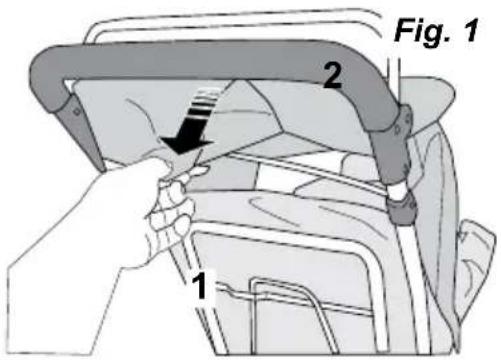

Rimozione e sostituzione del bracciolo....74

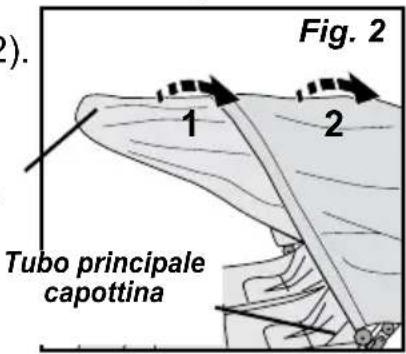

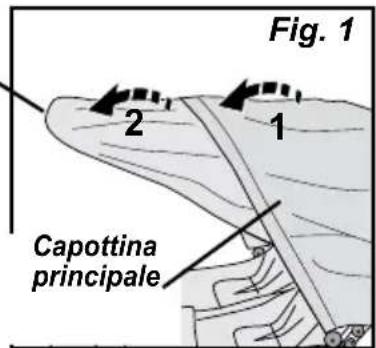

Funzionamento capottina....75

Manutenzione del passeggino

Pulizia....75

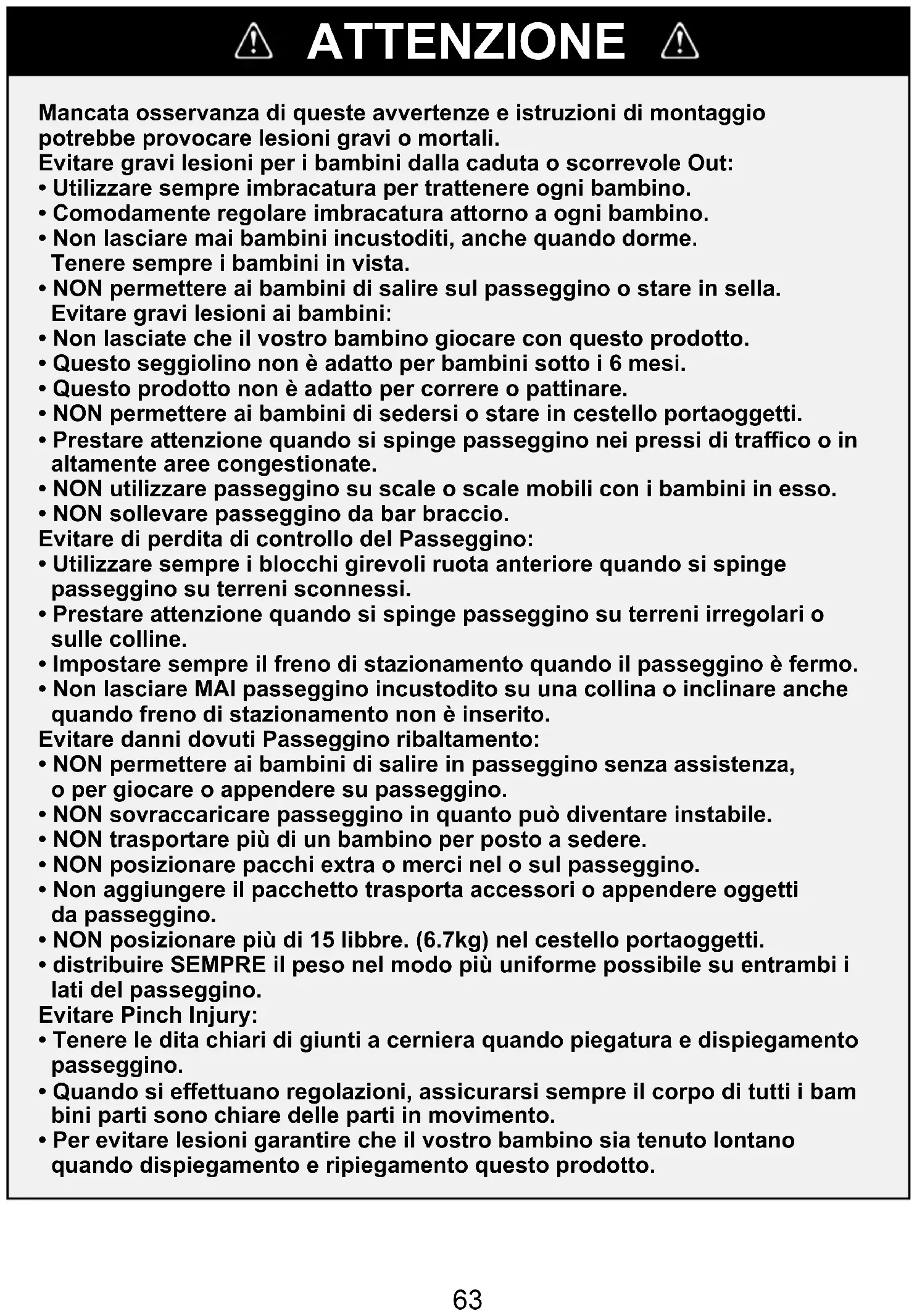

ATTENZIONE

Mancata osservanza di queste avvertenze e istruzioni di montaggio potrebbe provocare lesioni gravi o mortali.

Evitare gravi lesioni per i bambini dalla caduta o scorrevole Out:

• Utilizzare sempre imbracatura per trattenere ogni bambino.
• Comodamente regolare imbracatura attorno a ogni bambino.
• Non lasciare mai bambini incustoditi, anche quando dorme. Tenere sempre i bambini in vista.
• NON permettere ai bambini di salire sul passeggino o stare in sella. Evitare gravi lesioni ai bambini:
• Non lasciate che il vostro bambino giocare con questo prodotto.
• Questo seggiolino non è adatto per bambini sotto i 6 mesi.
• Questo prodotto non è adatto per correre o pattinare.
  • NON permettere ai bambini di sedersi o stare in cestello portaoggetti.
• Prestare attenzione quando si spinge passeggino nei pressi di traffico o in altamente aree congestionate.
• NON utilizzare passeggino su scale o scale mobili con i bambini in esso.
  • NON sollevare passeggino da bar braccio.

Evitare di perdita di controllo del Passeggino:

- Utilizzare sempre i blocchi girevoli ruota anteriore quando si spinge passeggino su terreni sconnessi.

- Prestare attenzione quando si spinge passeggino su terreni irregolari o sulle colline.

- Impostare sempre il freno di stazionamento quando il passeggino è fermo.

- Non lasciare MAI passeggino incustodito su una collina o inclinare anche quando freno di stazionamento non è inserito.

Evitare danni dovuti Passeggino ribaltamento:

- NON permettere ai bambini di salire in passeggino senza assistenza, o per giocare o appendere su passeggino.

- NON sovraccaricare passeggino in quanto può diventare instabile.

- NON trasportare più di un bambino per posto a sedere.

- NON posizionare pacchi extra o merci nel o sul passeggino.

- Non aggiungere il pacchetto trasporta accessori o appendere oggetti da passeggino.

- NON posizionare più di 15 libbre. (6.7kg) nel cestello portaoggetti.

- distribuire SEMPRE il peso nel modo più uniforme possibile su entrambi i lati del passeggino.

Evitare Pinch Injury:

- Tenere le dita chiari di giunti a cerniera quando piegatura e dispiegamento passeggino.

- Quando si effettuano regolazioni, assicurarsi sempre il corpo di tutti i bambini parti sono chiare delle parti in movimento.

- Per evitare lesioni garantire che il vostro bambino sia tenuto lontano quando dispiegamento e ripiegamento questo prodotto.

Istruzioni di montaggio

ATTREZZI NECESSARI: cacciavite di tipo Phillips.

• Leggere attentamente le istruzioni prima di procedere al MONTAGGIO all'UTILIZZO del passeggino.
• Aprire la confezione, rimuovere i materiali da imballaggio, comprese le buste di plastica. Identificare e verificare la presenza di tutti i componenti. In caso di componenti mancanti o danneggiati contattare Gaggle® per l'assistenza al 1 877.716.2757 (Solo U.S.A.) o al 1 330.722.5033.
• Eliminare tutti i materiali da imballaggio dopo il montaggio.

ATTENZIONE

• Pericolo di soffocamento – Il materiale di montaggio del passeggino comprende componenti di piccole dimensioni. Tenere i componenti di piccole dimensioni lontano dalla portata dei bambini.
• Le buste in plastica possono causare soffocamento. Tenere le buste in plastica lontano dalla portata dei bambini. Togliere ed eliminare le buste in plastica.
• Pericolo di schiacciamento – Tenere le mani lontano dalle parti in movimento durante il montaggio, l'apertura e la chiusura

Componenti

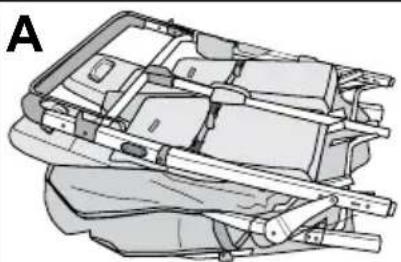

Gruppo telaio passeggino (1)

B

Ruota posteriore con asse (2)

C

Gruppo tubo asse posteriore (1)

D

Gruppo ruota anteriore (2)

E

FASE 1 - Asse posteriore e gruppo freno

1. Appoggiare il Gruppo telaio passeggino (A) sul pavimento pulito col manubrio (1) sulla parte superiore e i poggiapiedi (2) a contatto col pavimento (Fig. 1).

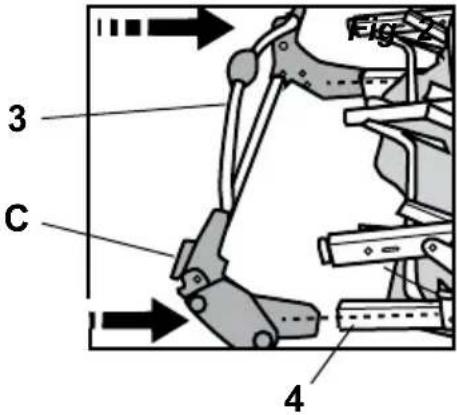

2. Montare il Gruppo tubo asse posteriore (C) sul passeggino (Fig. 2).
3. Posizionare il Gruppo tubo asse posteriore (C) col tubo freno 3 verso l'alto e l'estremità aperta dei gruppi asse posteriore rivolta verso le gambe posteriori.
4. Far scorrere il Gruppo tubo asse posteriore (C) sull'estremità inferiore delle gambe posteriori (4) fino a quando è a contatto con i perni a molla. Premere i perni a molla e far scorrere il Gruppo asse posteriore (C) sulla gamba posteriore (4) fino a quando i perni a molla scattano nei fori nel Gruppo tubo asse posteriore (C).
5. Tirare il Gruppo tubo asse posteriore (C) per verificare che sia bloccato sulle gambe posteriori.

Fig. 1 1 2

Lo stile può variare

3 C 4

FASE 2 - Gruppo ruota posteriore

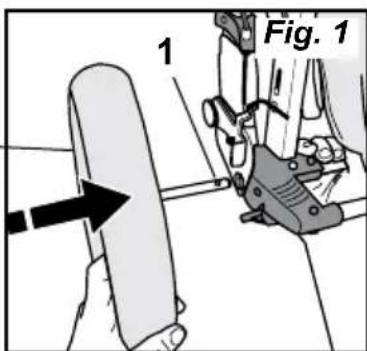

1. Allineare il foro sull'asta asse posteriore della Ruota posteriore con asse (B) con i fori del Gruppo tubo asse posteriore (C). Far scorrere la ruota posteriore con asse B sul Gruppo tubo asse posteriore (C) (Fig. 1).
2. Far scorrere la Ruota posteriore con asse (B) fino a quando il foro sull'asta asse posteriore (1) è allineato col foro nel tubo asse posteriore.

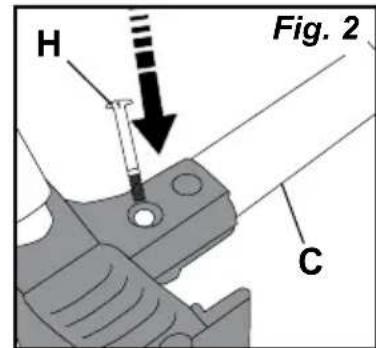

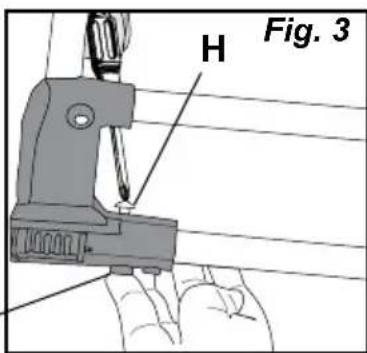

3. Inserire la Vite M6 x 34 mm (H) attraverso il Gruppo tubo asse posteriore (C) e l'asta asse posteriore fino a quando la vite esce dalla parte inferiore del Gruppo tubo asse posteriore (C) (Fig. 2).

NOTA: se l'estremità della vite non scorre nel foro, verificare l'allineamento del foro nell'asse. Se il foro nell'asse non è allineato, rimuovere la ruota posteriore e ripetere l'operazione.

1. Inserire il Dado M6 (I) nella sede esagonale sulla parte inferiore del tubo asse posteriore e, utilizzando un cacciavite di tipo Phillips, serrare la Vite (H) avvitando il dado fino a serraggio completo (Fig. 3).

Ripetere i passi da 2 a 4 per la ruota opposta posteriore.

B

Fig. 1 1

H Fig. 2 C

|

H Fig. 3

FASE 3 - Gruppo ruota anteriore

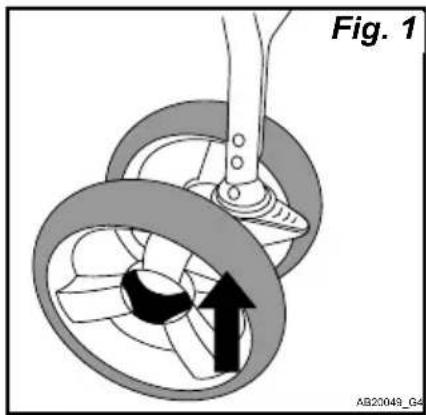

1. Allineare il perno di rotazione del telaio passeggino con il foro nel gruppo ruota. La leva di bloccaggio ruota deve essere rivolta verso l'alto. Far scorrere il gruppo ruota sul perno di rotazione fino a quando si sente lo scatto dovuto all'innesto del bottone (Fig. 1).
2. Verificare che la ruota sia bloccata tirando le ruote verso il basso. Le ruote devono rimanere bloccate al loro posto.

FASE 4 - Gruppo bracciolo

1. Far scorrere il morsetto della barra del braccio (1) tra il rivestimento laterale del sedile in tessuto e gamba anteriore. Spingere il morsetto del braccio (1) sulla gamba anteriore e allineare il foro nel morsetto con il prigioniero (2) inserito il braccio, su entrambi i lati del passeggino (Fig. 1)
2. Bloccare la barra del braccio sul telaio del passeggino premendo la barra del braccio fissare (1) attorno al tubo anteriore (4). Vicino la leva di blocco premendo la leva di blocco sul braccio barra fino a quando non scatta in posizione chiusa e il perno (2) è completamente passante il foro nella leva. (Fig. 2).
3. Ripetere il passaggio 2 per l'estremità opposta della barra del braccio verificare che la barra del braccio sia fissata saldamente.

E Fig. 1 1 2 Fig. 2 4 1 2

FASE 5 - Gruppo capottina

Per attaccare la capottina:

1. Posizionare la capottina con la sezione frontale arrotondata sulla parte superiore e collocare la capottina nella zona sedili posteriore e al di sopra dei sedili frontali.
2. Bloccare il Tubo principale capottina (tubo lungo) Accoudoir spingendo l'estremità del Tubo principale capottina nella fessura del Dispositivo di bloccaggio capottina collocata sul lato esterno del manubrio, vicino al bracciolo (Fig. 1).
3. Bloccare il Tubo posteriore capottina corto (tubo corto) spingendo l'estremità del Tubo capottina nella fessura del Dispositivo di bloccaggio capottina collocata sul lato esterno del manubrio, vicino alla parte superiore dello schienale (Fig. 2). Ripetere le fasi 2 e 3 per bloccare i tubi della capottina sull'altro lato del passeggino.
4. Bloccare la parte posteriore della capottina.
   Tube d'auvent principal

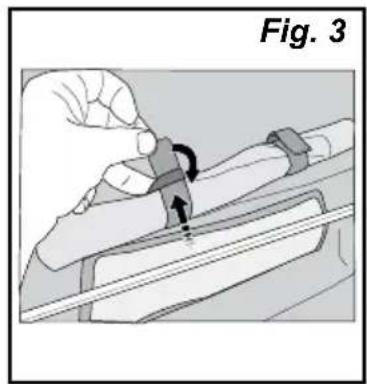

Baldacchino Sicuro lati intorno manico passeggino per fissaggio hook & loop di fissaggio su ogni lato (Fig. 3).

Ripetere l'operazione sull'altro lato della capottina

1. Collegare la copertura posteriore.

Disporre l'anello di velcro verso l'esterno e allineare la linea di riferimento nel centro della copertura posteriore con il centro del tubo del manubrio passeggino. Premere le chiusure in velcro tra loro su entrambi i lati del tubo centrale.

Avvolgere ciascun lato della copertura posteriore attorno al lato del manubrio e premere contemporaneamente le parti avvolte della copertura posteriore al lato a gancio della capottina principale (Fig. 4).

FASE 6 - Rimozione capottina

Per rimuovere la capottina:

1. Aprire i lati della capottina attorno al manubrio passeggino tirando le chiusure in velcro (1) (Fig. 1).
2. Tirare verso l'alto il pannello della capottina ed estrarlo dall'apertura tra il manubrio passeggino e il supporto manubrio (2).
3. Rimuovere la capottina dal tubo supporto posteriore allentando le chiusure in velcro.
4. Rimuovere la vite, il dispositivo di bloccaggio e la cinghia della capottina dal manubrio (Fig. 2).
5. Rimuovere il tubo posteriore capottina (tubo corto) premendo il pulsante del dispositivo di bloccaggio (1) e facendo scorrere il tubo posteriore capottina verso l'alto (2) (Fig. 3).
6. Ripetere la fase 5 per il lato opposto del passeggino.
7. Rimuovere il tubo principale capottina (tubo lungo) premendo il pulsante del dispositivo di bloccaggio (1) e facendo scorrere il tubo principale capottina verso l'alto (2) (Fig. 3).
8. Ripetere la fase 7 per il lato opposto del passeggino.

Fig. 1 1 1 2

Manubrio passeggino

Fig. 2

Cinghia capottina

Fig. 3 1 2

Pulsante dispositivo di bloccaggio

Assemblaggio Portabicchieri

Assemblaggio Portabicchieri

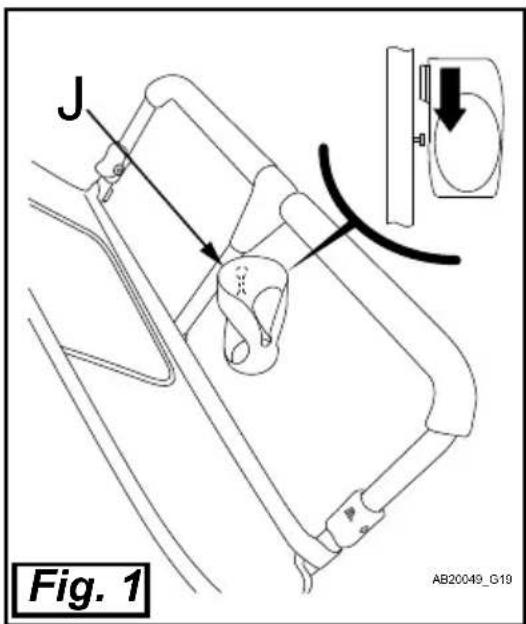

Spingere verso il basso il portalattine (J) per fissarlo in posizione. La fessura per chiave del portabicchieri si adatta perfettamente pulsante sul lato della maniglia del passeg-gino.

Vedi figura 1

- Solo Gaggle® d'uso previste o accessori per questo approvati passeggino.

J Fig. 1 AB20049_G10

Aprire e chiudere il passeggino:

Aprire e chiudere il passeggino:

ATTENZIONE

• Pericolo di schiacciamento – Tenere le mani lontano dalle parti in movimento durante il montaggio, l'apertura e la chiusura.
• Assicurarsi che tutti i dispositivi di bloccaggio sono impegnati prima dell'uso.

Aprire e chiudere il passeggino

Per aprire il passeggino:

1. Appoggiare il passeggino sul pavimento con le ruote e i poggiapiedi anteriori verso il basso, a contatto col pavimento (Fig. 1).

NOTA: verificare sempre che il suolo sia pulito e asciutto prima di appoggiarvi il passeggino.

1. Inserire il freno di parcheggio.

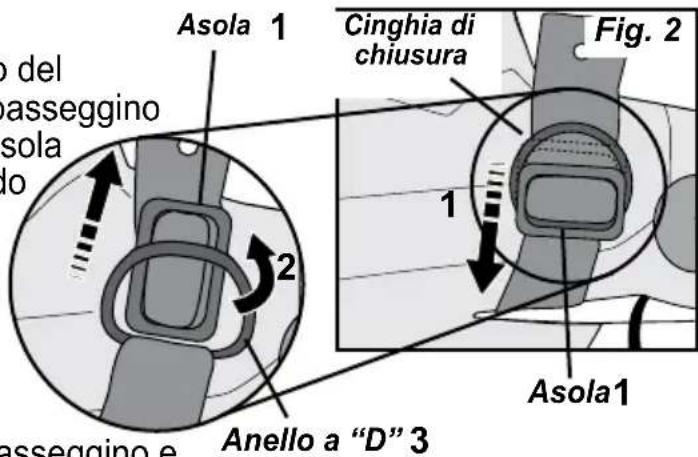

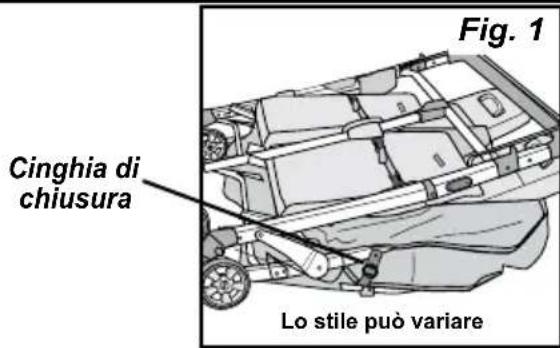

2. Individuare la Cinghia di chiusura su un lato del passeggino (Fig. 1). Premere sul manubrio passeggino e sganciare la Cinghia di chiusura tirando l'asola (1) e successivamente ruotando (2) e facendo scorrere l'asola attraverso l'anello a "D" (3) (Fig. 2 e 3).

3. Ripetere il passo 2 sul lato opposto per sganciare la Cinghia di chiusura.

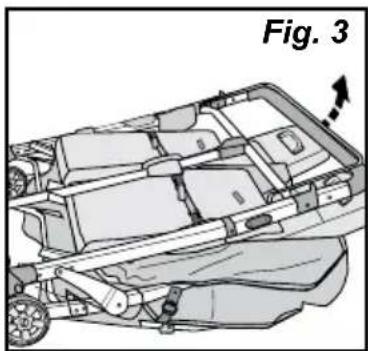

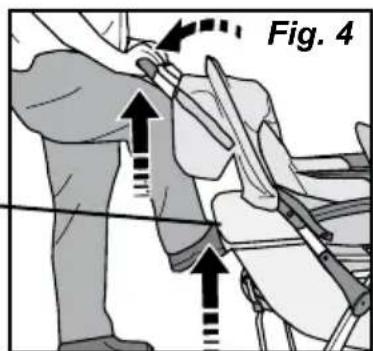

4. Tirare il manubrio verso l'alto per aprire il passeggino e successivamente, con un movimento rapido, premere verso il basso il manubrio per bloccarlo in posizione aperta (Fig. 4). Premere sulla parte laterale del telaio per verificare che il passeggino sia bloccato in posizione aperta. Sollevare il manubrio per verificare che il manubrio del passeggino sia bloccato in posizione aperta su entrambi i lati.

Fig. 1 Cinghia di chiusura Lo stile può variare

del asseggino sola lo Asola 1 Cinghia di chiusura Fig. 2 1 Asola1 Anello a "D" 3 asseggino e

Tubo cestello posteriore

Fig. 4

Aprire e chiudere il passeggino

Per aprire il passeggino (continua):

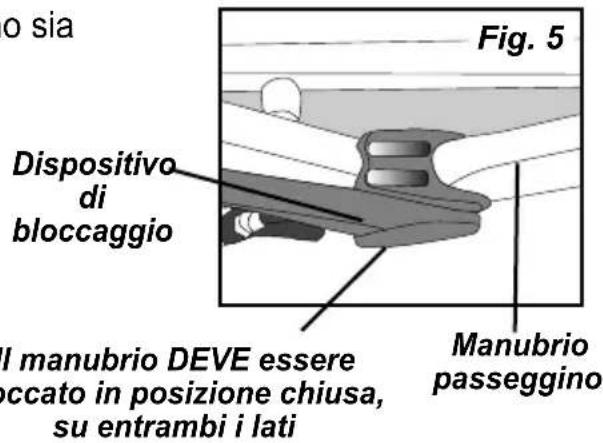

1. Verificare visivamente che il manubrio passeggino sia bloccato saldamente nel gruppo dispositivo di bloccaggio su entrambi i lati del passeggino (Fig. 5).

NOTA: se il dispositivo di bloccaggio non è bloccato, questo può essere fatto premendo sulla parte anteriore dei braccioli e successivamente sul manubrio passeggino.

o sia Dispositivo di bloccaggio Fig. 5 I manubrio DEVE essere occato in posizione chiusa, su entrambi i lati Manubrio passeggino

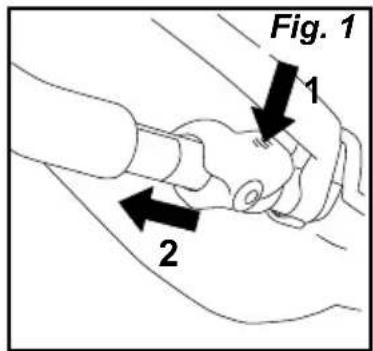

Per chiudere il passeggino:

1. Posizionare lo schienale dei sedili anteriori in posizione verticale.
   NOTA: gli schienali dei sedili anteriori devono essere in posizione verticale durante la chiusura.
2. Premere sulla leva rossa di sblocco sul lato destro e far scorrere verso l'alto entrambi i collari di sblocco chiusura su entrambi i lati, in direzione del manubrio da sbloccare (Fig. 1).
3. Mentre si tengono sollevati i dispositivi di sblocco della chiusura, premere in avanti sul manubrio del passeggino (Fig. 1).

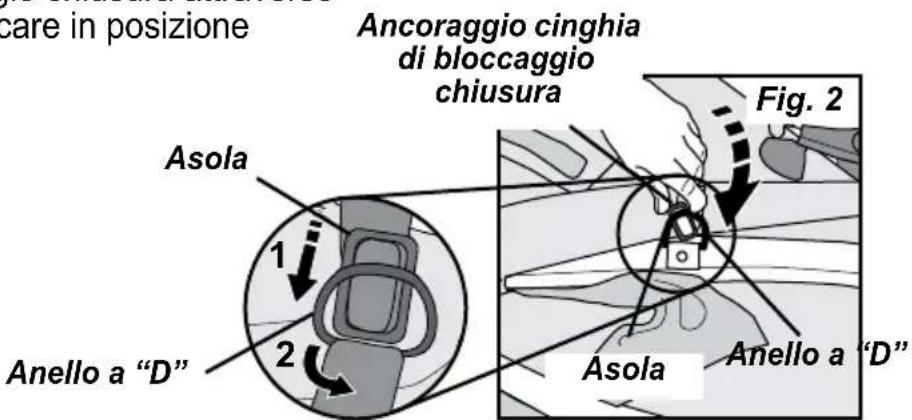

4. Bloccare il passeggino in posizione chiusa appoggiando il passeggino sul pavimento con le ruote e i poggiapiedi anteriori verso il basso.

Premere sul manubrio del passeggino e far scorrere l'asola sulla Cinghia di bloccaggio chiusura attraverso l'anello a "D" e ruotare per bloccare in posizione (Fig. 2).

Fig. 1 1 2

care in posizione Asola 1 2 Anello a "D" Ancoraggio cinghia di bloccaggio chiusura Fig. 2 Asola Anello a "D"

ATTENZIONE

Per evitare gravi lesioni ai bambini a seguito di caduta o scivolamento:

• Utilizzare SEMPRE l'imbracatura per bloccare ogni singolo bambino.
• Regolare in modo sicuro l'imbracatura attorno ad ogni singolo babino.

• Non lasciare MAI i bambini incustoditi, anche quando dormono. Mantenere sempre il contatto visivo con i bambini.
  • NON permettere ai bambini di arrampicarsi sul passeggino o di stare in piedi sul sedile.

• Posizionare i bambini sul sedile, con l'imbracatura aperta.

• Assicurare i bambini con l'imbracatura posizionando la Biforcazione della cinghia tra le gambe del bambino e posizionando le Cinture per spalle e vita sopra le spalle e le cosce. Inserire le linguette nei dispositivi di aggancio delle cinghie (Fig. 1).

• Regolare in modo confortevole ogni cinghia tirando l'estremità libera della cinghia e muovendo l'asola di plastica lungo la cinghia stessa (Fig. 2).

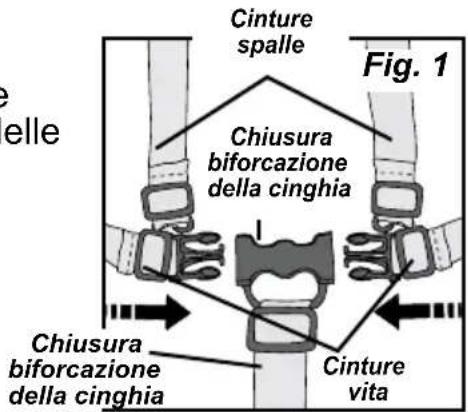

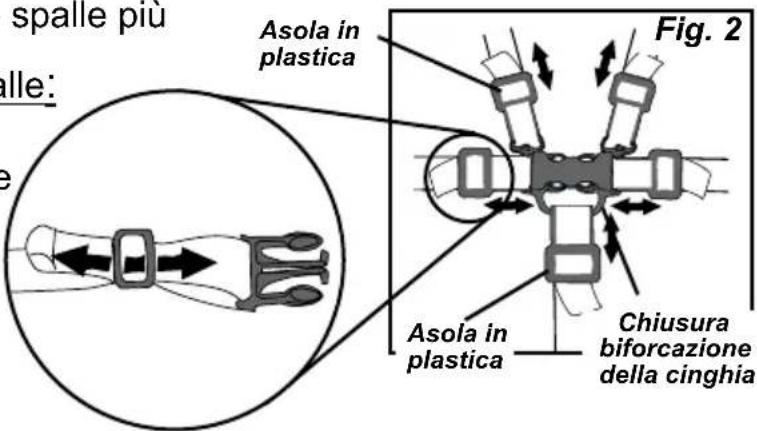

Regolazione altezza delle cinture spalle:

Cinture spalle Fig. 1 Chiusura biforcazione della cinghia Chiusura biforcazione della cinghia Cinture vita

Utilizzare le fessure delle cinture spalle più vicine alle spalle del bambino. Per modificare l'altezza delle cinture spalle:

1. Rimuovere le cinture spalle dallo schienale del sedile, sul lato posteriore del sedile, inclinare l'ancoraggio della cintura spalle allineandolo con la cintura spalle e successivamente spingere l'ancoraggio della cintura spalle e la cintura spalle attraverso la fessura nello schienale (Fig. 1).

spalle più alle: e Asola in plastica Fig. 2 Asola in plastica Chiusura biforcazione della cinghia

1. Ricollegare la cintura spalle allo schienale, sul lato anteriore del sedile, inclinare l'ancoraggio della cintura spalle portandolo a contatto con la cintura spalle, spingere l'ancoraggio cintura e la cintura spalle attraverso la fessura nello schienale all'altezza desiderata. Ruotare l'ancoraggio cintura affinché rimanga piatto sullo schienale (Fig. 2). Ripetere l'operazione per la cintura spalle sul lato Cintura opposto.

Cintura spalle
Fessura nello schienale

alle Ancoraggio cintura spalle

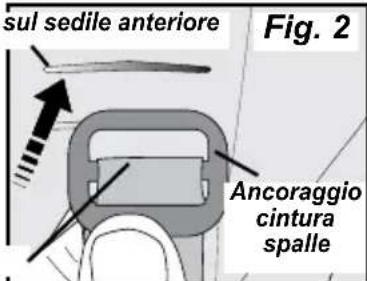

Regolazione biforcazione cinghie:

1. Per allungare la biforcazione cinghie – far scorrere verso l'alto l'asola in plastica sulla biforcazione cinghie (Fig. 2).
2. Per accorciare la biforcazione cinghie – far scorrere verso il basso l'asola in plastica sulla biforcazione Cintura spalle cinghie (Fig. 2).

Fessura sul sedile anteriore

sul sedile anteriore Fig. 2 Ancoraggio cintura spalle

Regolazione inclinazione schienale

Regolazione inclinazione schienale:

Lo schienale ha due posizioni di inclinazione.

Regolazione sedile anteriore:

NOTA: lo schienale deve essere in posizione verticale durante la chiusura del passeggino.

Per reclinare lo schienale:

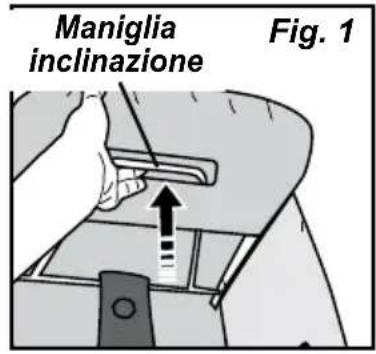

1. Sollevare la Maniglia inclinazione schienale (Fig. 1).
2. Abbassare lo schienale alla posizione desiderata e rilasciare la maniglia inclinazione schienale.
3. Sollevare la Maniglia inclinazione schienale (Fig. 1).
4. Tirare lo schienale in avanti fino alla posizione verticale e rilasciare la Maniglia inclinazione schienale.
5. Verificare che lo schienale sia bloccato.

Per alzare lo schienale in posizione verticale:

Regolazione schienale:

Per reclinare lo schienale:

1. Tenendo sollevato lo schienale, allentare entrambi i Dispositivi di aggancio schienale (Fig. 2)..
2. Abbassare lo schienale in posizione reclinata.

Per alzare lo schienale in posizione verticale:

1. Premere lo schienale verso l'alto e in avanti fino alla posizione verticale e bloccare entrambi i Dispositivi di aggancio schienale (Fig. 2).

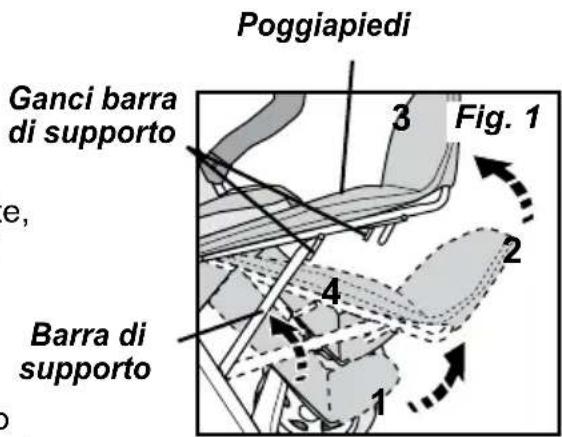

Regolazione poggiapiedi:

I poggiapiedi anteriori hanno tre posizioni di regolazione.

Per alzare i poggiapiedi:

1. Sollevare il poggiapiedi in una delle due posizioni alzate, ruotare la barra di supporto (4) e collocare sotto i ganci della barra di supporto sul poggiapiedi (Fig. 1).

Per abbassare i poggiapiedi:

1. Sollevare il poggiapiedi e far sì che la barra di supporto scorra verso il basso fuori dai ganci della barra di supporto.

Maniglia inclinazione Fig. 1

Dispositivi di aggancio schienale Fig. 2

Poggiapiedi Ganci barra di supporto e, 3 Fig. 1 2 4 Barra di supporto 1

Funzionamento del freno di parcheggio

ATTENZIONE

- Bloccare sempre il freno di stazionamento quando passeggino è fermo e quando carico e scarico bambini.

Per inserire il freno di parcheggio:

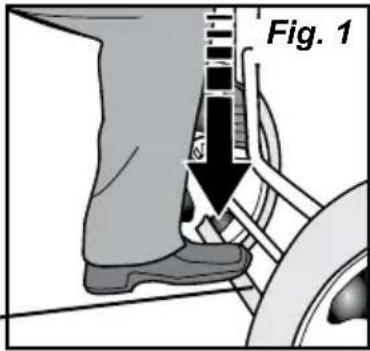

1. Premere verso il basso sulla barra freno di parcheggio sul gruppo asse posteriore fino alla posizione di blocco (Fig. 1).
2. Verificare che le ruote siano bloccate.

Per disinserire il freno di parcheggio:

1. Posizionare la punta del piede al di sotto della barra freno di parcheggio e spingere verso l'alto fino alla posizione di sblocco (Fig. 2).

Barra freno di parcheggio—

Fig. 1

Fig. 2

Funzionamento del blocco di rotazione della ruota anteriore

ATTENZIONE

- Utilizzare sempre i blocchi di rotazione della ruota anteriore quando si spinge il passeggino su terreni irregolari.

Per bloccare il gruppo ruota:

1. Ruotare il gruppo ruota anteriore fino a quando è rivolto in avanti (Fig. 1).
2. Spingere verso il basso il blocco di rotazione fino a quando scatta in posizione.
3. Verificare che il blocco di rotazione anteriore sia bloccato in modo sicuro premendo lateralmente sul gruppo ruota anteriore.
4. Ripetere le fasi da 1 a 3 per l'altro gruppo ruota.

Funzionamento del blocco di rotazione della ruota anteriore

Per sbloccare il gruppo ruota:

1. Premere verso l'alto il blocco rotazione per sbloccarlo (Fig. 1).
2. Ripetere per l'altro gruppo ruota.

Rimozione e sostituzione del bracciolo

Per rimuovere il bracciolo:

1. Tirare la leva di bloccaggio morsetto bracciolo verso l'esterno, allontanandola dal passeggino per sbloccare il bracciolo dal telaio passeggino (1) (Fig 1).
2. Tirare verso l'esterno il bracciolo per rimuoverlo dal telaio passeggino (2) (Fig 1).

Per sostituire il bracciolo:

Fig. 1 1 2

Vedere la fase 4 nelle istruzioni di montaggio alla voce Montaggio gruppo bracciolo.

- Solo Gaggle® d'uso previste o accessori per questo approvati passeggino.

Funzionamento capottina

Per distendere la capottina:

1. Tirare in avanti il tubo principale capottina (1) (Fig. 1).
2. Ruotare in avanti la sezione anteriore della capottina (1) (Fig. 1).

Per retrarre la capottina:

1. Ruotare indietro la sezione anteriore della capottina al di sopra della parte superiore della capottina stessa (1) (Fig. 2).

2. Tirare in avanti il tubo principale capottina posteriore del passeggino (2) (Fig. 2). Sezion

Funzionamento della finestra capottina:

1. Arrotolare la finestra capottina verso la parte superiore della capottina.

2. Inserire la chiusura in velcro attraverso l'asola cucita sul lato posteriore della capottina, piegare sulle asola cucita e premere le cinghie tra loro (Fig. 3).

Ripetere l'operazione per l'altra chiusura.

Sezione anteriore

Fig. 1 2 1 Capottina principale

Lo stile può variare

Fig. 2 Tubo principale capottina

Manutenzione del passeggino

Pulizia di sedili, imbracature, braccioli, manubrio e capottina:

1. Pulire le superfici esclusivamente con acqua lievemente saponata.
2. Risciacquare con acqua per rimuovere i residui di sapone.

Pulizia del passeggino:

1. Pulire le superfici del telaio passeggino, parti in plastica e tessuto con acqua lievemente saponata. Passare un panno umido sulle superfici per rimuovere i residui di sapone.
2. Asciugare con uno straccio o lasciare asciugare all'aria.

5216 Portside Dr, Medina, OH 44256 USA
