Produkttyp	Quad-Kinderwagen (für 4 Kinder)
Marke	Gaggle
Modell	Compass
Maximale Tragfähigkeit pro Kind	15 kg (40 lb)
Maximale Körpergröße des Kindes	114 cm (45 Zoll)
Anzahl der Sitze	4
Gewicht des Kinderwagens (geschätzt)	Ca. 15 kg (ohne Kinder)
Abmessungen zusammengeklappt (geschätzt)	Ca. 90 x 60 x 40 cm
Rahmenmaterial	Stahl oder Aluminium (nicht angegeben)
Radtyp	Doppelte schwenkbare Vorderräder mit Verriegelung, feste Hinterräder
Bremse	Feststellbremse mit Bügel an der Hinterachse
Rückhaltesystem	Verstellbarer 5-Punkt-Gurt (Schultergurte, Beckengurt, Schrittgurt)
Rückenlehnenverstellung	2 Positionen (vordere und hintere Sitze)

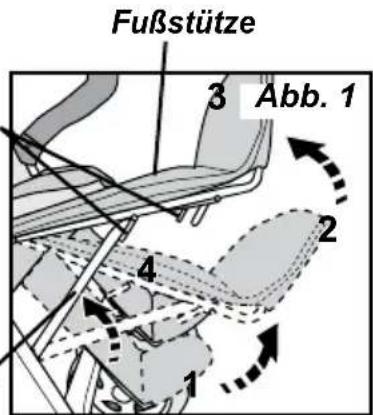

Fußstütze	Vorne, 3 Positionen
Verdeck	Mit Fenster und Rückenschutz, abnehmbar
Getränkehalter	Inklusive Zubehör
Faltmechanismus	Mechanisch mit Halteband
Reinigung	Oberflächenreinigung mit Wasser- und milder Seifenlösung
Modellnummern	9908932, 9908933
Kundendienst	1 866 603-5900 (USA), 1 330 722-5033 (außerhalb USA)

Häufig gestellte Fragen - Compass Gaggle

Was ist das maximale Gewicht pro Kind für den Gaggle Compass Kinderwagen?

Jedes Kind darf gemäß der Anleitung 15 kg (40 lb) nicht überschreiten.

Wie werden die Hinterräder am Kinderwagen montiert?

Richten Sie das Loch der Halbachsenstange mit dem des hinteren Achsrohrs aus, führen Sie dann eine M6-Schraube ein und ziehen Sie sie mit einer Mutter fest. Weitere Einzelheiten finden Sie in Schritt 2 des Handbuchs.

Wie wird der Kinderwagen aufgeklappt?

Stellen Sie den Kinderwagen mit den Vorderrädern auf den Boden, entriegeln Sie die Haltebänder, ziehen Sie dann den Schiebegriff nach oben, bis ein Klicken zu hören ist. Überprüfen Sie, ob die Verriegelungshebel auf beiden Seiten richtig eingerastet sind.

Wie wird ein Kind im Kinderwagen angeschnallt?

Setzen Sie das Kind in den Sitz, führen Sie den Schrittgurt zwischen seinen Beinen hindurch, befestigen Sie dann die Schultergurte und den Beckengurt. Passen Sie die Gurte an, indem Sie an den freien Enden ziehen. Der Gurt sollte gut angepasst sein.

Wie wird die Neigung der Rückenlehne eingestellt?

Bei den Vordersitzen ziehen Sie den Neigungsgriff und neigen Sie die Rückenlehne in die gewünschte Position. Bei den Rücksitzen lösen Sie die Rückenlehnenverschlüsse, neigen Sie sie und befestigen Sie sie wieder.

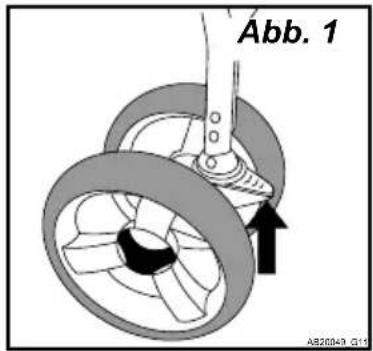

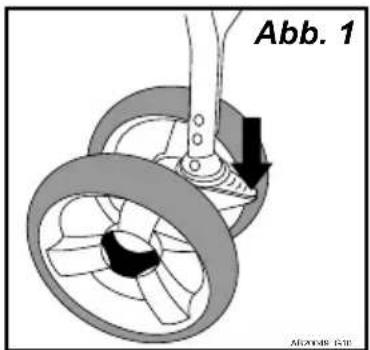

Wie werden die doppelten Vorderräder verriegelt?

Drehen Sie die Räder, sodass sie gerade stehen, und drücken Sie dann den Drehverriegelungshebel bis zum Einrasten. Überprüfen Sie, dass sie nicht mehr schwenken.

Wie wird der Kinderwagen gereinigt?

Reinigen Sie Rahmen, Kunststoffteile und Stoff mit einer Lösung aus Wasser und milder Seife. Mit klarem Wasser abspülen und an der Luft trocknen lassen. Keine scheuernden Mittel verwenden.

Was ist das maximale Gewicht im Staukorb?

Legen Sie nicht mehr als 6,7 kg (15 lb) in den Staukorb, um Kippgefahr zu vermeiden.

Wie kann ich den Gaggle-Kundendienst kontaktieren?

Rufen Sie 1 866 603-5900 (USA) oder 1 330 722-5033 (außerhalb USA) an, bei Fragen oder fehlenden Teilen.

Ist der Kinderwagen zum Laufen oder Inlineskaten geeignet?

Nein, dieses Produkt ist nicht für Läufer oder Inlineskaten geeignet. Es ist für den normalen Spaziergang konzipiert.

BEDIENUNGSANLEITUNG Compass Gaggle

WICHTIG - Bewahren Sie diese Anleitung für die Zukunft.

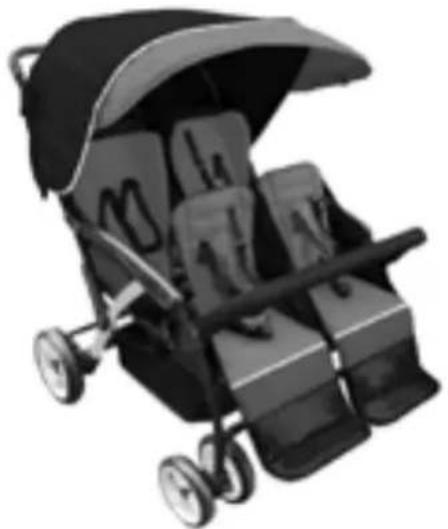

Quad Gaggle® Compass™ Kinderwagen

Verfügbare Modelles: 9908932, 9908933

DEN KUNDENSERVICE ERREICHEN SIE UNTER 1 877 716 2757 (außerhalb der USA 1 330 722 5033). KONTAKTIEREN SIE BEI SERVICEANGELEGENHEITEN NICHT DEN EINZELHANDEL ODER DEN VERTRIEBSPARTNER, DA DIESE ZUR LÖSUNG VON SERVICEPROBLEMEN NICHT BEFUGT SIND

FÜR MEHR INFORMATIONEN ZU GARANTIELEISTUNGEN UND EINHALTUNG DER NATIONALEN SICHERHEITSNORMEN, BESUCHEN SIE BITTE UNSERE WEBSEITE UNTER gagglestrollers.com.

• Der Aufbau muss von einer erwachsenen Person vorgenommen werden.
• Lesen Sie die Anleitung VOR Aufbau und Gebrauch vollständig durch.
• Nehmen Sie den Inhalt aus dem Karton und entfernen Sie das Verpackungsmaterial, das Sie entweder sicher und angemessen entsorgen, oder wenn möglich wiederverwerten.

Tragen Sie hier die auf dem Rahmen angegebene Produktinformation ein.

Herstellungsdatum: ____

Modellnummer:

Bestellnummer: ____

ACHTUNG

Dieser Kinderwagen ist für maximal 4 Kinder vorgesehen. Zur Verwendung mit Kindern deren Gewicht beträgt 40 lbs max. nach US 16 CFR 1227 und 15 kg max geprüft nach BS EN 1888.

Für Kinder mit einer Körpergröße von maximal 114 cm.

Kinder MÜSSEN mit richtig eingestelltem Gurt in den Sitzen angeschnallt sein.

Inhaltsverzeichnis

Inhaltsverzeichnis....47

Warnhinweise....48

Montageanleitung

Werkzeuge und Bauteile....49

Schritt 1: Hinterachse und Bremse montieren....50

Schritt 2: Hinterrad montieren....50

Schritt 3: Vorderrad montieren....51

Schritt 4: Schiebegriff montieren....51

Schritt 5: Verdeck montieren....52

Schritt 6: Abnehmen der Haube / Getränkehalter....53

Bedienung und Gebrauch des Kinderwagens

Den Kinderwagen öffnen und zusammenlegen.... 54

Kinder im Kinderwagen sichern....56

Rückenlehne einstellen....57

Funktionsweise der Feststellbremse....58

Funktionsweise des Vorderrad-Lenkstopps....59

Schiebegriff entfernen und austauschen....59

Funktionsweise des Verdecks 60

Pflege des Kinderwagens

Reinigung....60

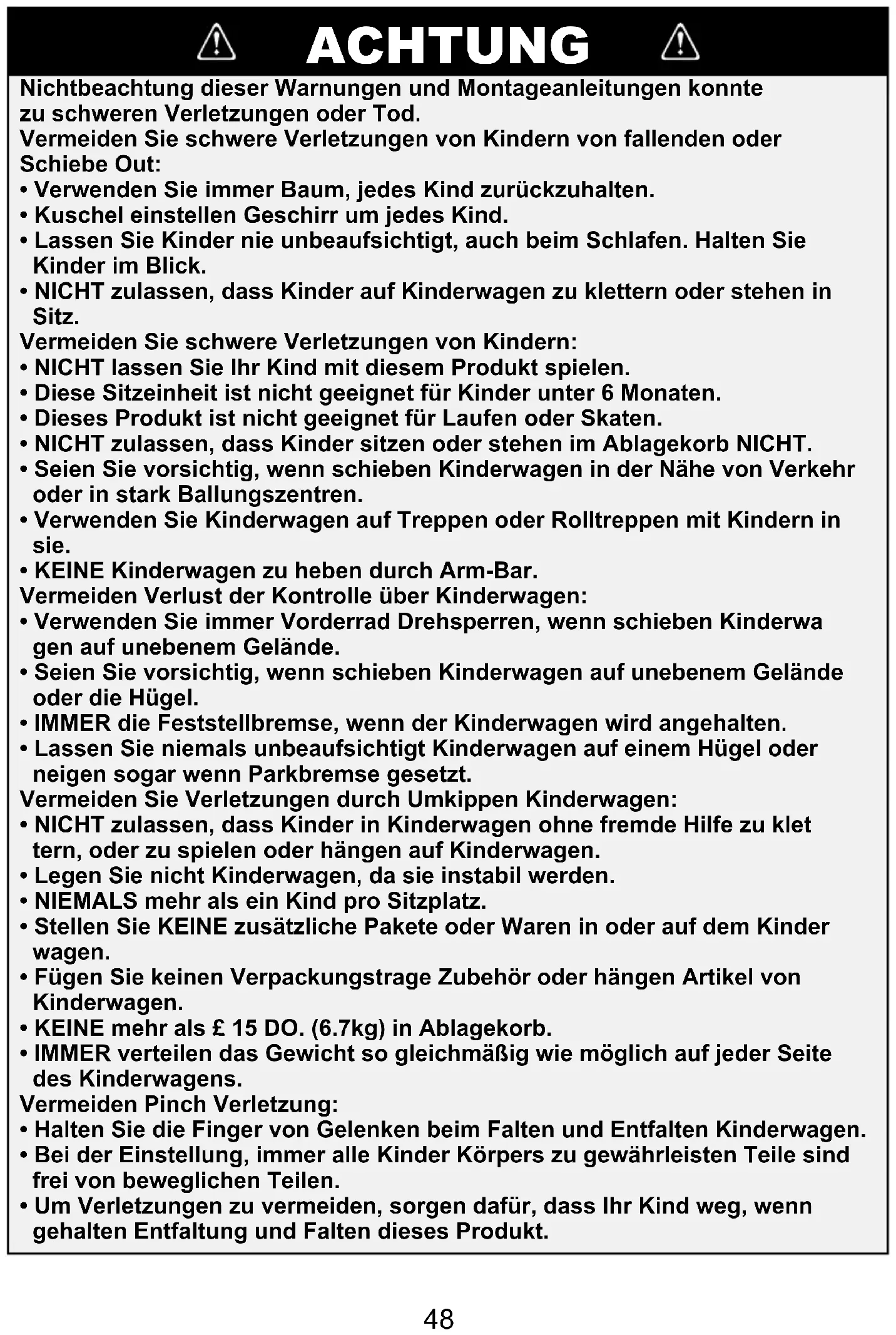

ACHTUNG

Nichtbeachtung dieser Warnungen und Montageanleitungen konnte zu schweren Verletzungen oder Tod.

Vermeiden Sie schwere Verletzungen von Kindern von fallenden oder Schiebe Out:

• Verwenden Sie immer Baum, jedes Kind zurückzuhalten.
• Kuschel einstellen Geschirr um jedes Kind.
• Lassen Sie Kinder nie unbeaufsichtigt, auch beim Schlafen. Halten Sie Kinder im Blick.
• NICHT zulassen, dass Kinder auf Kinderwagen zu klettern oder stehen in Sitz.

Vermeiden Sie schwere Verletzungen von Kindern:

• NICHT lassen Sie Ihr Kind mit diesem Produkt spielen.
• Diese Sitzeinheit ist nicht geeignet für Kinder unter 6 Monaten.
• Dieses Produkt ist nicht geeignet für Laufen oder Skaten.
• NICHT zulassen, dass Kinder sitzen oder stehen im Ablagekorb NICHT.
• Seien Sie vorsichtig, wenn schieben Kinderwagen in der Nähe von Verkehr oder in stark Ballungszentren.
• Verwenden Sie Kinderwagen auf Treppen oder Rolltreppen mit Kindern in sie.

- KEINE Kinderwagen zu heben durch Arm-Bar.

Vermeiden Verlust der Kontrolle über Kinderwagen:

- Verwenden Sie immer Vorderrad Drehsperren, wenn schieben Kinderwa gen auf unebenem Gelände.

- Seien Sie vorsichtig, wenn schieben Kinderwagen auf unebenem Gelände oder die Hügel.

- IMMER die Feststellbremse, wenn der Kinderwagen wird angehalten.

- Lassen Sie niemals unbeaufsichtigt Kinderwagen auf einem Hügel oder neigen sogar wenn Parkbremse gesetzt.

Vermeiden Sie Verletzungen durch Umkippen Kinderwagen:

- NICHT zulassen, dass Kinder in Kinderwagen ohne fremde Hilfe zu klet tern, oder zu spielen oder hängen auf Kinderwagen.

- Legen Sie nicht Kinderwagen, da sie instabil werden.

- NIEMALS mehr als ein Kind pro Sitzplatz.

- Stellen Sie KEINE zusätzliche Pakete oder Waren in oder auf dem Kinder wagen.

- Fügen Sie keinen Verpackungstrage Zubehör oder hängen Artikel von Kinderwagen.

- KEINE mehr als £ 15 DO. (6.7kg) in Ablagekorb.

- IMMER verteilen das Gewicht so gleichmäßig wie möglich auf jeder Seite des Kinderwagens.

Vermeiden Pinch Verletzung:

• Halten Sie die Finger von Gelenken beim Falten und Entfalten Kinderwagen.
• Bei der Einstellung, immer alle Kinder Körpers zu gewährleisten Teile sind frei von beweglichen Teilen.
• Um Verletzungen zu vermeiden, sorgen dafür, dass Ihr Kind weg, wenn gehalten Entfaltung und Falten dieses Produkt.

Montageanleitung

ERFORDERLICHES WERKZEUG: Kreuzschlitz-Schraubenzieher

• Lesen Sie die Anleitung vor AUFBAU und GEBRAUCH des Kinderwagens vollständig durch.
• Packen Sie den Karton aus und entfernen Sie das Verpackungsmaterial einschließlich des Polybeutels. Identifizieren und überprüfen Sie alle Teile.
  Falls Teile fehlen oder beschädigt sein sollten, rufen Sie Gaggle® unter 1 877 716 2757 (Nur USA) oder 1 330 722 5033 an.
• Entsorgen Sie sämtliche Verpackungsmaterialien nach dem Aufbau.

ACHTUNG

• Erstickungsgefahr: Das Zubehör zum Zusammenbau des Kinderwagens enthält kleine Teile. Halten Sie kleine Teile von Kindern fern.
• Verpackungsfolien können zu Erstickung führen. Halten Sie Verpackungsfolien von Kindern fern. Entfernen und entsorgen Sie Verpackungsfolien.
• Verletzungsgefahr: Halten Sie die Hände während des Aufbaus, des Öffnens und des Zusammenlegens fern von beweglichen Teilen.

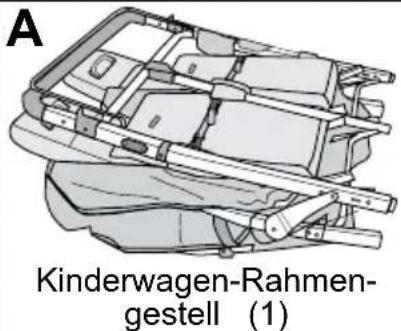

Teile

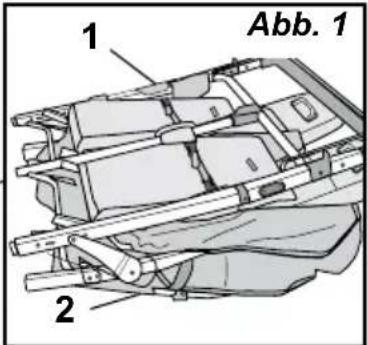

SCHRITT 1: Hinterachse und Bremse montieren

1. Legen Sie das zusammengelegte Kinderwagen-Rahmengestell (A) auf einen sauberen Untergrund, und zwar mit der Griffstange (1) nach oben und den vorderen Fußstützen (2) auf dem Boden (Abb. 1).
2. Befestigen Sie das Verbindungsgestänge der Hinterachsen (C) am Kinderwagen (Abb. 2).

- Positionieren Sie das Verbindungsgestänge der Hinterachsen (C) mit dem Bremsschlauch 3 nach oben und führen Sie das Ende des Verbindungsgestänges der Hinterachsen zu den hinteren Gestellfüßen.

• Schieben Sie das Verbindungsgestänge der Hinterachsen (C) auf die unteren Enden der hinteren Gestellfüße (4) bis an die Spannstifte. Drücken Sie auf die Spannstifte und schieben Sie das Verbindungsgestänge der Hinterachsen (C) auf die hinteren Gestellfüße (4), bis die Spannstifte in die Löcher des Verbindungsgestänges der Hinterachsen (C) einrasten.
• Ziehen Sie am Verbindungsgestänge der Hinterachsen (C), um zu überprüfen, ob es an den hinteren Gestellfüßen befestigt ist.

Die Ausführung kann variieren

SCHRITT 2: Hinterrad montieren

1. Richten Sie die Öffnung in der Stange der Hinterachse des Hinterrads mit Achse (B) auf die Öffnungen des Verbindungsgestänges der Hinterachsen (C) aus. Schieben Sie das Hinterrad mit Achse B in das Verbindungsgestänge der Hinterachsen (C) (Abb. 1).
2. Deslice la rueda trasera con el eje (B) hacia dentro hasta que el agujero en la varilla del eje
3. Inserte el tornillo M6 x 34 mm (H) a través del conjunto del tubo del eje trasero (C) y la barra de eje trasero hasta que el tornillo salga por la parte inferior del conjunto del tubo del eje trasero (C) (Fig. 2).

SCHRITT 3: Vorderrad montieren

1. Richten Sie die Drehachse des Kinderwagenrahmens auf die Öffnung im Rad aus. Der Feststellhebel des Rads sollte nach oben gerichtet sein. Schieben Sie das Rad auf die Drehachse, bis die Knöpfe mit einem hörbaren und spürbaren Klicken fest eingerastet sind (Abb. 1).

2. Überprüfen Sie, ob das Rad fest sitzt, indem Sie die Räder nach unten ziehen. Die Räder sollten sicher festsitzen.

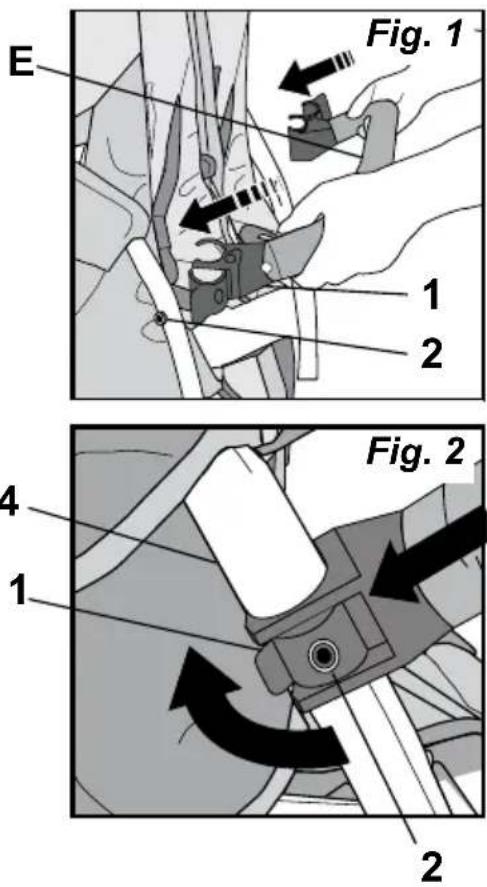

SCHRITT 4: Schiebegriff montieren

1. Schieben Sie die Armstangenklemme (1) zwischen die Stoffsitzseitenabdeckung und Vorderbein. Schieben Sie die Armstangenklemme (1) auf das Vorderbein und richten Sie das Loch in der Klemme mit dem Stift (2) aus der Arm auf beiden Seiten des Kinderwagens (Abb. 1)
2. Arretieren Sie die Armstange am Kinderwagenrahmen, indem Sie auf die Armstange drücken Klemme (1) um das vordere Beinrohr (4). Schließen den Verriegelungshebel durch Drücken des Verriegelungshebels auf den Arm schieben, bis es einrastet und der Bolzen (2) vollständig durch ist das Loch im Hebel. (Abb. 2).
3. Wiederholen Sie Schritt 2 für das andere Ende der armstange Überprüfen Sie, ob die Armstange fest sitzt.

SCHRITT 5: Verdeck montieren

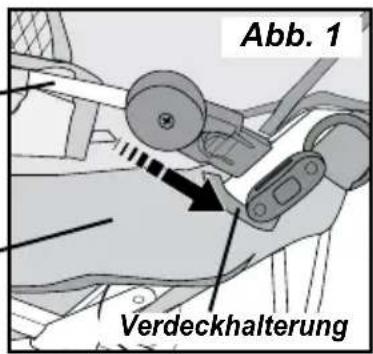

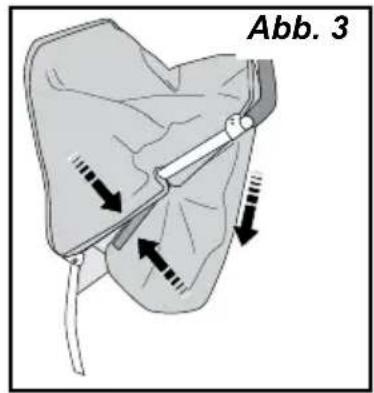

So befestigen Sie das Verdeck:

1. Positionieren Sie das Verdeck mit dem abgerundeten Vorderteil nach oben und legen Sie es in den hinteren Sitzbereich und über die Vordersitze.
2. Befestigen Sie die Hauptstange des Verdecks (lange Stange), indem Sie das Ende der Hauptstange des Verdecks in den Schlitz der Verdeckhalterung drücken, die sich außen am Griff in der Nähe der Seitenlehne befindet (Abb. 1).
3. Befestigen Sie die hintere Verdeckstange (kurze Stange), indem Sie das Ende der Verdeckstange in den Schlitz der Verdeckhalterung drücken, die sich außen am Griff in der Nähe der Oberseite des Rücksitzes befindet (Abb. 2). Wiederholen Sie die Schritte 2 und 3 zum Befestigen der Verdeckstangen auf der anderen Seite des Kinderwagens.
4. Befestigen Sie die Rückseite des Verdecks.

Sichere Baldachin Seiten rund um Kinderwagen Griff durch Sicherung Klettverschlüsse auf jeder Seite (Abb. 3).

Wiederholen Sie dies auf der anderen Seite des Verdecks. Repita en el otro lado de la capota.

1. Befestigen Sie die hintere Abdeckung.

Stellen Sie sicher, dass die Schlaufenseite des Stoff-Klettverschlusses nach außen zeigt und richten Sie den Ausschnitt in der Mitte der hinteren Abdeckung auf die Mittelstange des Schiebers aus. Drücken Sie den Stoff-Klettverschluss auf beiden Seiten der Mittelstange zusammen.

Wickeln Sie jeweils beide Seiten der hinteren Abdeckung um die seitlichen Stangen des Schiebers und drücken Sie die Schlaufen-Klettverschlusseite von der Abdeckung mit der

Widerhaken-Klettverschlusseite vom Hauptverdeck zusammen (Abb. 4).

Hauptstange des Verdecks

Seitenlehne

SCHRITT 6: Verdeck abnehmen

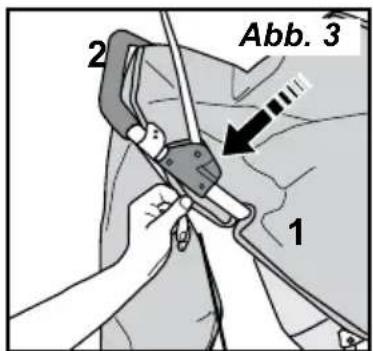

So nehmen Sie das Verdeck ab:

1. Lösen Sie die Seiten des Verdecks vom Griff des Kinderwagens, indem Sie die Stoff-Klettverschlüsse auseinander ziehen (1) (Abb. 1).
2. Ziehen Sie den hinteren Teil des Verdecks nach oben und aus der Öffnung zwischen dem Griff des Kinderwagens und der Griffhalterung heraus (2).
3. Nehmen Sie das Verdeck von der hinteren Haltestange, indem Sie den Klettverschluss öffnen.
4. Entfernen Sie die Schrauben, die Halterung und den Verdeckriemen vom Griff (Abb. 2).
5. Lösen Sie die hintere Verdeckstange (kurze Stange), indem Sie die Lasche der Halterung nach innen drücken (1) und die hintere Verdeckstange nach oben schieben (2) (Abb. 3).
6. Wiederholen Sie Schritt 5 bei der gegenüberliegenden Seite des Kinderwagens.
7. Lösen Sie die Hauptstange des Verdecks (lange Stange), indem Sie die Lasche der Halterung nach innen drücken (1) und die Hauptstange des Verdecks nach oben schieben (2) (Abb. 3).
8. Wiederholen Sie Schritt 7 bei der gegenüberliegenden Seite des Kinderwagens.

Griff des Kinderwagens
Verdeckriemen

Lasche der Halterung

Getränkehalter

Getränkehalter

Drücken Sie den Getränkehalter (J) nach unten, um ihn zu sichern. Cup Holder Schlüsselschlitz passt in Knopf an der Seite des Kinderwagengriffs.

Siehe Abbildung 1.

- Verwenden Sie nur von Gaggle® bereitgestellte oder hierfür zugelassenes Zubehör Kinderwagen.

Bedienung und Gebrauch des Kinderwagens

So öffnen Sie den Kinderwagen:

ACHTUNG

• Klemmgefahr - Halten Sie Ihre Hände von beweglichen Teilen während der Montage, Faltung und Entfaltung.
• Stellen Sie sicher, dass alle Verriegelungsvorrichtungen werden vor der Anwendung beschäftigt.

Den Kinderwagen öffnen und zusammenlegen

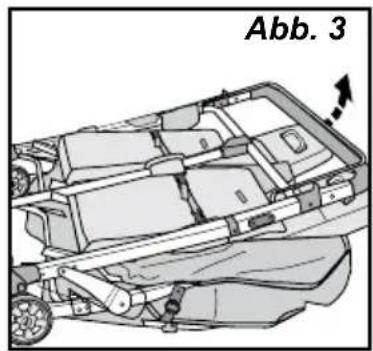

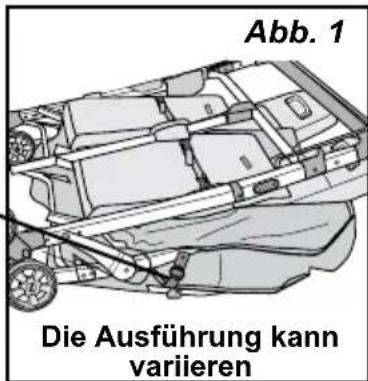

So öffnen Sie den Kinderwagen:

1. Legen Sie den Kinderwagen mit den Vorderrädern und Fußstützen nach unten auf den Boden (Abb. 1).
   BITTE BEACHTEN SIE: Stellen Sie immer sicher, dass der Boden sauber und trocken ist, bevor Sie den Kinderwagen hinlegen.
   Sicherheits- arretierung

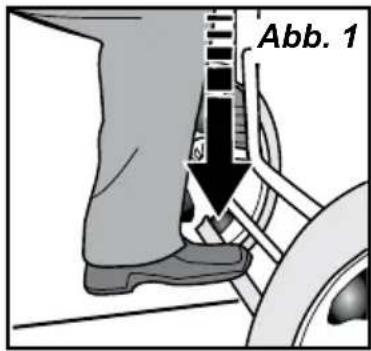

2. Verriegeln Sie die Feststellbremse.

3. Machen Sie die Sicherheitsarretierung auf einer Schnalle 1 Seite des Kinderwagens ausfindig (Abb. 1).

Drücken Sie den Griff des Kinderwagens nach unten und öffnen Sie die Sicherheitsarretierung indem Sie die Schnalle nach oben ziehen (1), sie dann drehen (2) und durch den "D" Ring (3) (Abb. 2 und 3) schieben.

1. Wiederholen Sie Schritt 2 auf der gegenüberliegenden Seite, um die Sicherheitsarretierung zu öffnen.

2. Wiederholen Sie Schritt 2 auf der gegenüberliegenden Seite, um die Sicherheitsarretierung zu öffnen.

3. Sehen Sie nach, ob der Griff des Kinderwagens auf beiden Seiten in die Einklapp-Arretierung eingerastet ist (Abb. 5).

BITTE BEACHTEN SIE: Falls die Einklapp-Arretierung nicht eingerastet ist, können Sie diese sichern, indem Sie die Seitenlehnen vorne herunter drücken und anschließend oben den Griff des Kinderwagens nach unten drücken

"D" Ring 3

Den Kinderwagen öffnen und zusammenlegen

So öffnen Sie den Kinderwagen (Fortsetzung):

1. Sehen Sie nach, ob der Griff des Kinderwagens auf beiden Seiten in die Einklapp-Arretierung eingerastet ist (Abb. 5).

BITTE BEACHTEN SIE: Falls die Einklapp-Arretierung nicht eingerastet ist, können Sie diese sichern, indem Sie die Seitenlehnen vorne herunter drücken und anschließend oben den Griff des Kinderwagens nach unten drücken.

So legen Sie den Kinderwagen zusammen:

1. Bringen Sie die Rückenlehne der Vordersitze in die aufrechte Einstellposition.

BITTE BEACHTEN SIE: Die Rückenlehnen der Vordersitze müssen sich beim Zusammenlegen in aufrechter Position befinden.

1. Drücken Sie den roten Entriegelungshebel nach unten rechts und schieben Sie dann beide Entriegelungsmanschetten der Einklapp-Arretierung an beiden Seiten nach oben in Richtung Schiebegriff zum Entriegeln (Abb. 1).

2. Während Sie die Entriegelung der Einklapp-Arretierungen nach oben halten, drücken Sie den Griff des Kinderwagens nach vorne zum Zusammenlegen (Abb. 1).

3. Sichern Sie den Kinderwagen in der zusammengeklappten Position, indem Sie ihn mit den Vorderrädern und den Fußstützen nach unten auf den Boden legen. Drücken Sie den Griff des Kinderwagens nach unten und schieben Sie die Schnalle an der Sicherheitsarretierung durch den "D" Ring und drehen Sie sie zum Verriegeln herum (Abb. 2).

Kinder im Kinderwagen sichern

ACHTUNG

Vermeiden Sie schwere Verletzungen bei Kindern durch Herausfallen oder -rutschen:

• Schnallen Sie jedes Kind in seinem Sitz IMMER mit dem Gurt an.
• Stellen Sie den Gurt für jedes Kind richtig ein.

• Lassen Sie die Kinder NIEMALS unbeaufsichtigt, auch nicht, wenn sie schlafen. Behalten Sie die Kinder immer im Auge.
  • LASSEN Sie es NICHT ZU, dass Kinder in den Kinderwagen klettern, oder sich auf dem Sitz hin stellen.

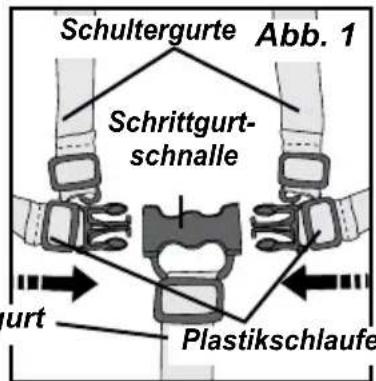

• Setzen Sie das Kind mit dem geöffneten Sitzgurt in den Sitz.

• Schnallen Sie das Kind mit dem Sitzgurt an, indem Sie den Schrittgurt zwischen den Beinen des Kindes positionieren und die Schulter- und Hüftgurte über Schultern und Taille legen. Lassen Sie die Zungen der Schnallen in die Schrittgurtschnalle einrasten (Abb. 1).
• Stellen Sie jeden Gurt richtig ein, indem Sie am freien Ende des Gurtbandes ziehen und die Plastikschlaufe entlang des Gurtes bewegen (Abb. 2).

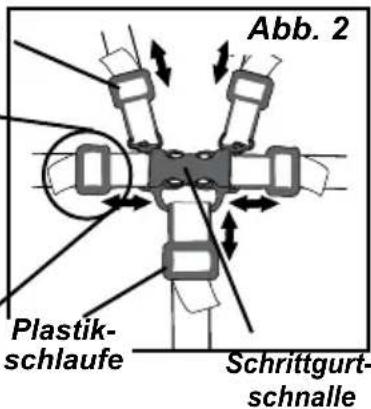

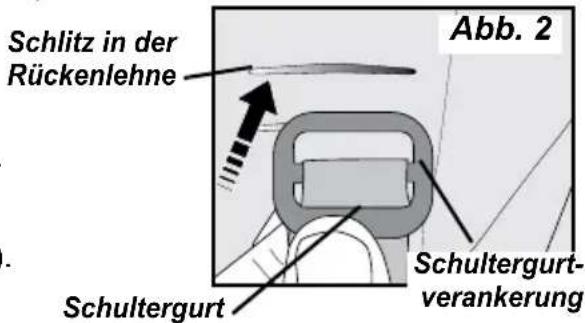

Einstellung der Höhe des Schultergurtes:

Verwenden Sie die Gurtführungen, die den Schultern des Kindes am nächsten sind.

So verstellen Sie die Höhe des Schultergurtes:

1. Entfernen Sie den Schultergurt auf der Rückseite des Sitzes von der Rückenlehne, richten Sie das obere Ende der Gurtverankerung auf den Schultergurt aus und drücken Sie die Gurtverankerung und d Schultergurt durch den Schlitz in der Rücke (Abb. 1).

2. Befestigen Sie den Schultergurt auf der Vorderseite des Sitzes wieder an der Rückenlehne, führen Sie die Schultergurtverankerung zum Schultergurt, drücken Sie die Gurtverankerung durch den Schlitz in der Rückenlehne auf die gewünschte Höhe. Drehen Sie die Gurtverankerung so, dass sie flach auf der Rückseite des Sitzes liegt (Abb. 2). Wiederholen Sie dies beim gegenüberliegenden Schultergurt.

Plastik- schlaufe

Einstellung des Schrittgurtes:

1. So verlängern Sie den Schrittgurt: Schieben Sie die Plastikschlaufe auf dem Schrittgurt nach oben (Abb. 2).
2. So verkürzen Sie den Schrittgurt: Schieben Sie die Plastikschlaufe auf dem Schrittgurt nach unten (Abb. 2).

Rückenlehne einstellen

Rückenlehne einstellen:

Die Rückenlehnen haben zwei Positionen.

Einstellen des Vordersitzes:

BITTE BEACHTEN SIE: Die Rückenlehne muss sich beim Zusammenlegen des Kinderwagens in aufrechter Position befinden.

So verstellen Sie die Rückenlehne:

1. Ziehen Sie den Einstellhebel (Abb. 1) an der Rückenlehne nach oben.
2. Ziehen Sie die Rückenlehne zurück in die aufrechte Position und entriegeln Sie den Einstellhebel der Rückenlehne.

So bringen Sie die Rückenlehne wieder zurück in die aufrechte Position:

1. Ziehen Sie den Einstellhebel (Abb. 1) an der Rückenlehne nach oben.
2. Ziehen Sie die Rückenlehne zurück in die aufrechte Position und entriegeln Sie den Einstellhebel der Rückenlehne.
3. Überprüfen Sie, ob die Rückenlehne eingerastet ist.

Einstellen der hinteren Sitze:

So verstellen Sie die Rückenlehne:

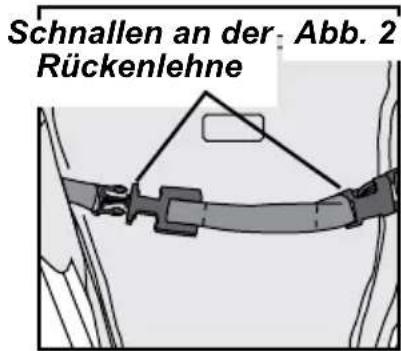

1. Während Sie die Rückenlehne nach oben halten, entriegeln Sie beide Schnallen an der Rückenlehne (Abb. 2).
2. Senken Sie die Rückenlehne in eine tiefere Position.

So bringen Sie die Rückenlehne wieder zurück in die aufrechte Position:

1. Drücken Sie die Rückenlehne nach oben und nach vorne in die aufrechte Position und schnallen Sie beide Schnallen an der Rückenlehne (Abb. 2) fest.

Einstellung der Fußstützen:

Die vorderen Fußstützen haben drei Einstellpositionen.

So erhöhen Sie die Fußstützen:

1. Heben Sie Fußstützen bis zu einer der beiden höheren Positionen hoch, führen Sie die Haltestange nach oben (4) und stellen Sie sie hinter die Haken der Haltestange unter den Fußstützen (Abb. 1).

So senken Sie die Fußstützen:

1. Heben Sie die Fußstützen weiter an und lassen Sie die Haltestange aus den unteren Haken der Haltestange herausfallen.

Haken der Haltestange

Haltestange

Funktionsweise der Feststellbremse

ACHTUNG

- Immer Feststellbremse an, wenn Kinderwagen angehalten und, wenn Laden und Entladen Kinder.

So blockieren Sie die Feststellbremse:

1. Drücken Sie die Stange der Feststellbremse an der Hinterachse nach unten, bis die Verriegelung einrastet (Abb. 1).
2. Überprüfen Sie, ob die Räder blockiert sind

Stange der Feststellbremse

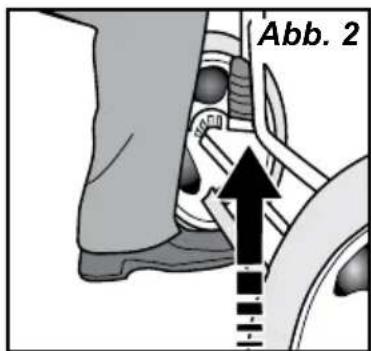

So entriegeln Sie die Feststellbremse:

1. Stellen Sie die Fußzehen unter die Stange der Feststellbremse und heben Sie sie hoch bis sie sich in der Entriegelungsposition befindet (Abb. 2).

Funktionsweise des Voderrad-Lenkstopps

ACHTUNG

- Benutzen Sie immer die Vorderrad-Lenkstopps, wenn Sie den Kinderwagen auf unebenem Gelände schieben.

So blockieren Sie die Räder:

1. Drehen Sie das Vorderrad bis es nach vorne zeigt (Abb. 1).
2. Drücken Sie den Lenkstopp nach unten, bis er einrastet.
3. Überprüfen Sie, ob die vordere Lenkung fest blockiert ist, indem Sie das Vorderrad von einer Seite zur anderen drücken.
4. Wiederholen Sie die Schritte 1 bis 3 bei dem anderen Vorderrad.

Funktionsweise des Voderrad-Lenkstopps

So entriegeln Sie die Räder:

1. Drücken Sie den Lenkstopp zum Entriegeln nach oben (Abb. 1).
2. Wiederholen Sie dies bei dem anderen Rad.

Schiebegriff entfernen und austauschen

So entfernen Sie den Schiebegriff:

1. Ziehen Sie die Verriegelung des Bügels des Schiebegriffs aus dem Kinderwagen heraus, um den Schiebegriff vom Gestell des Kinderwagens zu lösen (1) (Abb 1)..
2. Ziehen Sie den Schiebegriff heraus, um ihn vom Gestell des Kinderwagens zu entfernen (2) (Abb 1).

So tauschen Sie den Schiebegriff aus:

Siehe Schritt 4 der Aufbauanleitung, Schiebegriff montieren.s.

- Verwenden Sie nur von Gaggle® bereitgestellte oder hierfür zugelassenes Zubehör Kinderwagen.

Funktionsweise des Verdecks

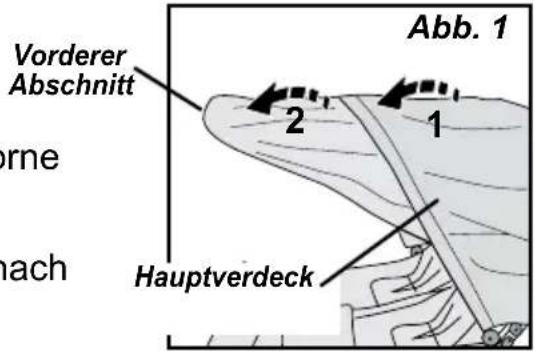

So erweitern Sie das Verdeck:

1. Ziehen Sie die Hauptstange des Verdecks nach vorne (1) (Abb. 1).
2. Ziehen Sie den vorderen Abschnitt des Verdecks nach vorne (1) (Abb. 1).

So ziehen Sie das Verdeck wieder zurück:

1. Ziehen Sie den vorderen Abschnitt des Verdecks zurück über die Oberseite des Verdecks (1) (Abb. 2).

2. Ziehen Sie die Haupstange des Verdecks zum hinteren Teil des Kinderwagens (2) (Abb. 2).

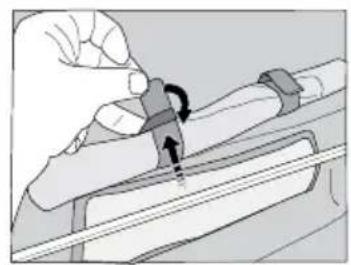

So funktioniert das Verdeckfenster:

1. Rollen Sie das Verdeckfenster hoch zur Oberseite des Verdecks.

2. Fädeln Sie die Klettverschlusslasche an der Rückseite des Verdecks durch die genähte Schlaufe, knicken Sie die genähte Schlaufe um und drücken Sie die Lasche zusammen (Abb. 3).

Wiederholen Sie dies bei den anderen Verschlüssen.

Die Ausführung kann variieren

Vorderer Abschnitt

Abb. 3

Pflege des Kinderwagens

So reinigen Sie die Sitze, die Gurte, die Seitenlehnen, den Schiebegriff und das Verdeck:

1. Waschen Sie die Oberfläche nur mit milder Seife und Wasser.
2. Spülen Sie die Seife mit Wasser ab.

So reinigen Sie den Kinderwagen:

1. Waschen Sie die Oberfläche des Gestells, der Plastik- und Stoffteile mit milder Seife und Wasser. Wischen Sie die Oberflächen mit Wasser ab, um die Seife zu entfernen.
2. Trocken wischen oder trocknen lassen.

5216 Portside Dr, Medina, OH 44256 USA

• PH : 1 330.722.5033 • FAX: [phone]

gagglestrollers.com

Einstellen des Vordersitzes:
