MANUALE UTENTE TK 202 EINHELL

①Si prega, prima di assemblare ed avviare il trapano, di leggere attentamente le istruzioni sul funzionamento

①Aprire le pagine dalle 2 alla 5

©Fold side 2-5 ud

©Seite 6 - 10

GBPage 11 - 15

⑤Page 16 - 20

NLBlz. 21 - 25

©Página 26 - 30

©Página 31 - 35

⑤sidan 36 - 40

FIN Sivu 41 - 45

⑤ Side 46-50

GR Σελίδα 51 - 55

①Pagina 56 - 60

DKSide 61 - 65

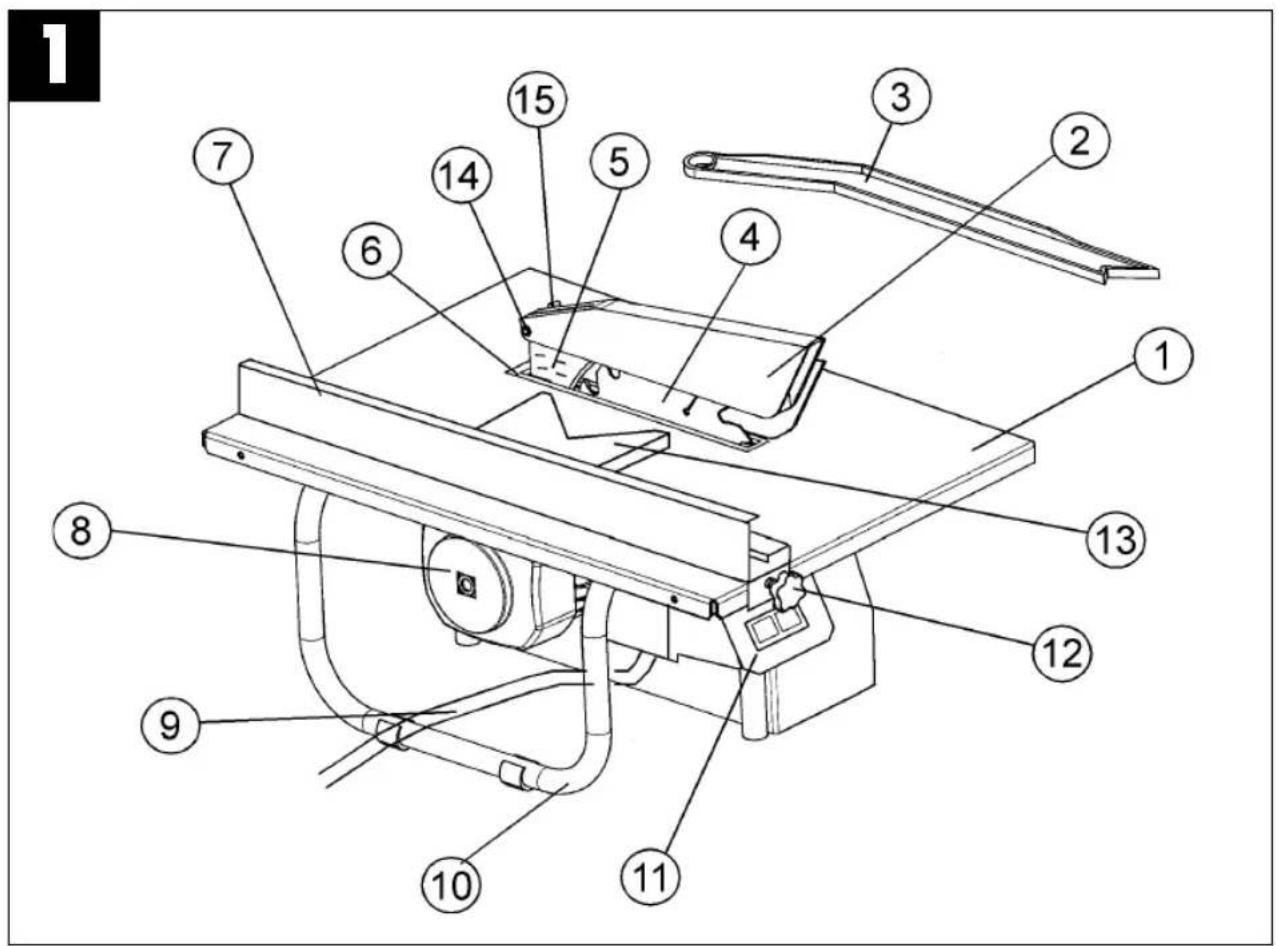

1. Descrizione dell'apparecchio

1. Banco della sega
2. Protezione disco di taglio della sega
3. Bastone di spinta
4. Disco di taglio della sega
5. Bietta
6. Rivestimento interno del banco
7. Guida regolabile taglio in parallelo
8. Motore
9. Cordone elettrico di rete
10. Incastellatura
11. Interruttore Acceso/Spento
12. Vite godronata
13. Guida regolabile taglio obliquo
14. Dado
15. Vite

2. Prodotto ed accessori in dotazione

●Disco di taglio in metallo duro
●Guida regolabile taglio in parallelo
●Guida regolabile taglio angolare
●Bastone di spinta
-Sega circolare da banco

3. Utilizzo regolamentare

La Sega circolare da banco TK 202 serve ad effettuare tagli longitudinali e trasversali (soltanto utilizzando la guida regolabile taglio angolare) su un qualsivoglia tipo di legno, corrispondentemente alla macchina adoperata. Non è consentito tagliare legni rotondi di tutti i tipi.

Utilizzare la macchina solamente per gli scopi a qui essa è destinata.

Ogni qualsiasi altro utilizzo non è regolamentare. Per i danni o lesioni di tutti i tipi da esso risultanti ne sarà responsabile chi la usa/la guida e non il costruttore.

Si devono utilizzare solamente dischi di taglio per sega adatti a questa macchina. È proibito l'utilizzo di dischi troncatori di tutti i tipi.

Elemento costitutivo dell'utilizzo regolamentare è anche l'osservanza delle avvertenze sulla sicurezza, nonché le istruzioni per il montaggio e le avvertenze sul funzionamento nelle Istruzioni d'uso.

Le persone, che adoperano e manutenzionano la macchina, devono avere esatta nozione della stessa ed essere stati informati sui possibili pericoli.

Oltracciò si devono rispettare le vigenti norme sulla prevenzione degli infortuni.

Si devono osservare le ulteriori regole generali in ambiti medico-lavorativi e tecnico-precauzionali.

Le mutazioni effettuate alla macchina escludono completamente una responsabilità del costruttore nonché i danni da codeste risultanti.

Nonostante il regolamentare utilizzo non possono essere completamente resi nulli determinati fattori sulla eventualità di subire dei danni. Per via della costruzione e della configurazione della macchina sussistono i seguenti pericoli:

• contatto col disco di taglio della sega nell'ambito della sega che non è coperto,
• inserire le mani nel disco di taglio rotante (pericolo di tagliarsi),
• in seguito a utilizzo non idoneamente eseguito, contraccolpo di pezzi in lavorazione e frazioni degli stessi,
• il disco di taglio scaraventa fuori i pezzi di metallo difettosi dello stesso,
  ●particelle di metallo difettose della disco di taglio possono essere scaraventati fuori,
• danni all'udito se non si ci serve dell'adatto dispositivo proteggiudito,
• emissione di polveri di legno dannose alla salute con utilizzo in ambienti chiusi.

4. Avvertenze importanti

Si prega di leggere alla lettera le istruzioni d'uso e di osservare le avvertenze contenutevi. Con l'ausilio delle istruzioni d'uso, fate un po' di pratica con l'apparecchio e le relative avvertenze sulla sicurezza, per poi dovutamente usarlo.

Avvertenze sulla sicurezza

●Avanti di effettuare qualsiasi lavoro di regolazione o manutenzione, staccare la spina dalla rete elettrica.

- Consegnare le avvertenze sulla sicurezza a tutte le persone che adoperano la macchina.

●Non usare la macchina per tagliare la legna da ardere.

●Astenersi dal tagliare obliquamente legni rotondi.

- Attenzione! A causa del disco di taglio della sega rotante, sussiste pericolo di lesione per mani e dita.

●La macchina dispone di un interruttore di sicurezza (11) e di anti-riavviamento in seguito a mancanza di tensione.

- Prima della messa in funzione verificare se la tensione indicata sulla targhetta del modello dell'apparecchio corrisponde a quella della tensione di rete.

- Se dovesse essere necessaria una prolunga, allora assicurarsi che la sezione della stessa, percorsa dalla corrente necessitata dalla sega, sia sufficiente. Sezione minima richiesta 1 mm ^2 .

|

• Utilizzare il tamburo avvolgicavo solo con cavo srotolato.
  ●Non portare la sega tenendola per il cordone elettrico di rete.
  ●Non esporre la sega alla pioggia, e non usare la macchina in ambiente umido o bagnato.
  ●Fate si che l'illuminazione sia buona.
  ●Non tagliate essendo vicino a liquidi infiammabili o a gas.
• Portate indumenti da lavoro idonei! Gli indumenti larghi o i gioielli possono venire afferrati dal disco di taglio rotante.
• La persona che adopera la sega deve avere almeno 18 anni e gli apprendisti almeno 16 anni di età però operanti solo se sorvegliati.
• Tenere lontani i bambini dall'apparecchio collegato alla rete elettrica.
• Controllate il cordone di collegamento alla rete elettrica (9).
• Tenete libero il posto di lavoro da scarti di legno e da altri pezzi sparsi intorno.
  ●Non distogliere dal loro lavoro le persone che stanno usando la macchina.
• Tenete conto del senso rotatorio del disco di taglio della sega.
  ●Non frenate per nessun motivo i dischi di taglio (4), premendovi contro lateralmente, dopo aver spento l'organo d'azionamento.
  ●Montate solamente dischi di taglio ben affilati, senza fessure e non deformati (4).
  ●Non utilizzate dischi di taglio per sega circolare (4) in acciaio lavorabile ad alta velocità e d'alta lega (acciaio HHS).
  ●Sulla macchina si devono utilizzare solamente utensili che rispondono alla prEN-847-1;1996.
• I dischi di taglio difettosi (4) devono essere immediatamente sostituiti.
  ●Non usate dischi di taglio che non rispondono alle caratteristiche specificate nelle presenti Istruzioni d'uso.
• Ci si deve accertare che tutti i dispositivi (2, 21), che coprono il disco della sega, funzionino perfettamente.
• Il tettuccio di protezione mobile (2), se aperto, non lo si deve bloccare.
• I dispositivi di sicurezza (2, 5) della macchina non li si deve smontare o renderli inutilizzabili.
• I dispositivi di sicurezza danneggiati o guasti li si deve immediatamente sostituire.
• La bietta (5) è un dispositivo di sicurezza importante, il quale guida il pezzo in lavorazione ed impedisce che la fenditura del taglio, dietro al disco di taglio della sega, si chiuda e il pezzo in lavorazione rinculi. Fate attenzione allo spessore della bietta. Lo spessore della bietta non deve inferiore a quello del disco di taglio della sega o essere superiore alla fenditura del taglio eseguito dallo stesso.

●In ogni fase di lavoro, il tettuccio di protezione (2) deve essere abbassato sul pezzo in lavorazione.
- Dovendo tagliare longitudinalmente dei pezzi da lavorare sottili, è assolutamente necessario servirsi di un bastone di spinta per spingerli (3) (larghezza inferiore a 120 mm).
●Non tagliate nessun pezzo da lavorare troppo piccolo, per poterlo tenere stretto nella mano.
- Operare sempre lateralmente rispetto al disco di taglio della sega.
●Non caricare la macchina fino a farla fermare completamente.
- Premere sempre e con forza il pezzo in lavorazione contro il banco di lavoro (1).
●Fate attenzione che i pezzi di legno tagliati non vengano afferrati dalla corona dentata del disco di taglio della sega e scaraventati via.
●Non allontanate mai schegge, segatura o pezzi di legni incastratisi nel disco di taglio della sega rotante.
- Per eliminare gli inconvenienti o allontanare i pezzi di legno incastratisi, spegnere la macchina - staccare la spina dalla presa di rete.
- In caso di demolizione della fenditura della sega, ricambiare il rivestimento interno del banco (6) - staccare la spina dalla presa di rete.
- Effettuare eventuali trasformazioni, lavori di aggiustaggio, di misurazione e di pulizia soltanto con macchina ferma - staccare la spina dalla presa di rete.
- Prima dell'avviamento, verificare che le chiavi e gli utensili usati per l'aggiustaggio siano stati allontanati.
●Dovendo allontanarsi dal posto di lavoro, spegnere il motore e staccare la spina dalla presa di rete.
- I lavori d'installazione elettrici, di riparazione e di manutenzione devono essere effettuati soltanto da specialisti.
●Tutti i dispositivi di protezione e sicurezza devono venire reinstallati, subito dopo aver concluso i lavori di riparazione o di manutenzione.
- Si devono rispettare le avvertenze del costruttore concernenti la sicurezza, il lavoro e la manutenzione, cosippure le dimensioni specificate nella sezione Dati tecnici.
- Si devono osservare le pertinenti norme sulla prevenzione degli infortuni e le ulteriori regole tecnico-precauzionali generalmente approvate.
- Osservate gli opuscoli indicativi messi a disposizione dalle Associazioni professionali (VBG 7).
- Ogniqualvolta che lavorate collegate l'organo aspirapolvere.aspirizione
- È consentito operare in ambienti chiu si soltanto con idoneo impianto di aspirizione.

Portare il proteggiocchi

Portare il proteggiudito

Portare il proteggipolvere

Valori dell'emissione del rumore

- Il rumore di questa sega viene misurato in base a DIN EN ISO 3744; E DIN EN 31201; 6/93, ISO 7960 appendice A; 2/95. Il rumore sul posto di lavoro può superare 85 dB (A). In tal caso sono necessarie misure di protezione contro il rumore per l'operatore. (Portare il dispositivo proteggiudito!)

Operante Corsa

a vuoto

Livello intensità acustica LPA 90 dB (A) 68 dB (A)

Livello potenza acustica LWA 99 dB (A) 82 dB (A)

"I valori specificati sono valori d'emissione e non devono di conseguenza contemporaneamente rappresentare dei sicuri valori per il posto di lavoro. Sebbene ci sia una correlazione fra livelli d'emissione ed immissione, non si può da ciò attendibilmente dedurre, se è necessario prendere ulteriori misure cautelative o no. I fattori, che possono influenzare l'attuale livello d'immissione sul posto di lavoro, racchiudono durata dell'azione, particolarità del locale in cui si lavora, altre fonti di rumore ecc., ad es. il numero delle macchine ed altri fenomeni contigui. Gli attendibili valori sul posto di lavoro possono inoltre variare da Stato a Stato. Questa informazione dovrebbe tuttavia abilitare l'utilizzatore ad effettuare una migliore valutazione del pericolo e del rischio incombenti."

5. Dati tecnici

Motore asincrono 230 V - 50 Hz
Potenza 600 Watt
Funzionamento breve S3 50%
Regime di corsa a vuoto n0 2800 min	-1
Disco di taglio in metallo duro 200 x 16 x 2,8 mm
Numero dei denti 24
Dimensioni del banco 500 x 335
Altezza taglio massima 43 mm / 90°
	26 mm / 45°
Banco inclinabile a variazione continua 0° - 45°
Raccordo aspirazione ∅ 34 mm
Dimensioni tot. 500 x 335 x 285 mm
Imballo	560 x 360 x 290 mm
Peso	11 kg

6. Prima della messa in funzione

●La macchina deve essere collocata su fondo stabile, ovvero su un banco di lavoro o avvitata ad un piedistallo in maniera stabile.
- Prima della messa in funzione, verificare che tutte le coperture e i dispositivi di sicurezza siano stati regolamentarmente installati.
- Il disco della sega deve liberamente scorrere.
●Avendo a che fare con del legno già lavorato, fare attenzione ai corpi estranei, p.es. viti o chiodi ecc.
- Prima di attivare l'interruttore di accensione e spegnimento, assicurarsi che il disco di taglio sia stato giustamente installato e che le parti mobili scorrino facilmente.
- Prima di collegare la macchina, accertarsi che i dati riportati sulla targhetta del modello corrispondano ai dati della tensione di rete.

|

7. Montaggio

Attenzione! Prima di iniziare un lavoro di manutenzione e trasformazione della sega circolare si dovrà staccare la spina dalla presa di rete.

7.1 Montaggio del disco di taglio della sega. (Illustr. 2)

• Attenzione! Staccare la spina dalla presa di rete.
  ●Svitare ambedue le viti (16).
  ●Prelevare la cassetta per trucioli (21).
• Svitare il dado (17) posizionando una chiave (da 19) sul dado stesso (17) e facendo contro con un'altra chiave (da 8), posizionata sull'albero motore (a).
• Attenzione! Girare il dado in direzione del senso rotatorio del disco di taglio della sega (4).
  ●Prelevare la controbrida esterna (19) e sfilare diagonalmente verso il basso il disco di taglio (4) inutilizzabile dalla controbrida interna (20).
  ●Pulire le controbride di supporto (19/20).
• Il montaggio del nuovo disco di taglio avviene analogamente all'inverso.
• Attenzione! Rispettare il senso rotatorio (vedi freccia sul disco di taglio della sega).

7.2 Regolazione della bietta (Illustr. 3)

• Allontanare la protezione disco di taglio della sega (2) svitando il dado (14) dalla vite (15).
• Allontanare il rivestimento del tavolo dopo aver prelevato le 6 viti a testa piana (22).
• Allentare le viti (23) per regolare la bietta (5).
• Regolare la bietta (5) in modo che possa formare una linea col disco della sega (4) e che la distanza fra disco della sega (4) e la bietta (5) equivalga a 3-5 mm.
  ●Rifissare la bietta.
  ●Rimontare il rivestimento interno del banco e la protezione disco di taglio della sega.

Attenzione!

●La regolazione della bietta deve avvenire ogniqualvolta si sostituirà il disco di taglio.

7.3 Montaggio dispositivo di protezione disco di taglio della sega

• Appoggiare la protezione disco di taglio della sega (2) sulla bietta (5) ed orientarla.
  ●Fissare la protezione disco di taglio della sega (2) alla bietta (5) utilizzando vite (15) e dado (14).

7.4. Registrazione del freno (illustr. 4)

Se il tempo di frenatura massimo di 10 sec. dovesse essere superato, allora bisognerà mettere nuovamente a punto il freno, girando verso destra la vite (a), di modo che la pasticca frenante (b) venga premuta con più forza al disco della sega. Proseguire la registrazione fino ad ottenere un tempo di frenatura di ca. 5 sec.

8. Uso

8.1 Accensione e spegnimento (Illustr. 5).

• Azionando il pulsante verde (a) si può effettuare l'avviamento della sega. Prima di iniziare a segare, attendere fino a che il disco di taglio della sega abbia raggiunto il proprio numero massimo di giri.
  ●Per rispegnere la sega si dovrà azionare il pulsante rosso (b).

8.2 Guida regolabile taglio in parallelo (Illustr. 6)

• Effettuando tagli longitudinali su pezzi di legno si deve impiegare la guida regolabile taglio in parallelo (7).
• Spingere la guida regolabile taglio in parallelo (7) sul lato sinistro del banco della sega (1).
• Con l'ausilio della scala applicata al banco della sega (1), la guida regolabile taglio in parallelo (7) può essere regolato sulla misura voluta.
  ●Fissare la guida regolabile taglio in parallelo utilizzando ambedue le viti godronate (12).

8.3 Guida regolabile taglio in parallelo (Illustr. 7)

●Svitare ambedue le viti ad alette (24).
- Aprire lateralmente verso destra il banco della sega (1) e portarlo nella posizione obliqua voluta per mezzo della scala sita sul supporto a mensola (a).
●Serrare ambedue le viti ad alette (24).
- Attenzione! Serrare sempre con forza le viti ad alette, per evitare così un involontario

capovolgimento del banco della sega.

9. Funzionamento

Vi consigliamo di effettuare un taglio di prova dopo ogni regolazione, per controllare le misure rispettivamente regolate.

9.1 Segatura di pezzi stretti

(Larghezza minore a 120 mm) (Illustr. 8)

●Regolare la guida regolabile taglio in parallelo (7) alla larghezza del pezzo da lavorare previsto.
- Spingere in avanti con ambedue le mani il pezzo da lavorare; operando nell'ambito del disco di taglio della sega (4) è assolutamente necessario servirsi del bastone di spinta (3). (In dotazione!)
●Spingere il pezzo in lavorazione fino a raggiungere la fine della bietta (5).
- Attenzione! Trattandosi di pezzi da lavorare corti, servirsi del bastone di spinta fin dall'inizio del taglio.

9.2 Segatura di pezzi molto stretti (Larghezza minore a 30 mm) (Illustr. 9)

●La guida regolabile taglio in parallelo (7) è da regolare alla larghezza del pezzo da lavorare.
- Spingere in avanti il pezzo da lavorare col legno di spinta (a), fino a che la fine del pezzo da lavorare si troverà nella sfera d'azione della bietta (5)
- Bloccare i pezzi da lavorare lunghi al termine della fase di segatura, di modo che non possano capovolgersi e cadere (ad es. incastellatura di scorrimento ecc.). Legno di spinta non in dotazione!

9.3 Tagli trasversali

I tagli trasversali vengono fondamentalmente eseguiti utilizzando la guida regolabile taglio in parallelo (7).

●Fissare il banco della sega nella posizione angolare voluta (vedi 8.3.).
●Pilotare il pezzo in lavorazione lungo la guida regolabile taglio in parallelo (7). Vedi a proposito, a seconda della larghezza dei pezzi da lavorare, 9.1 oppure 9.2.

9.4 Tagli a 45° di pezzi da lavorare piccoli (Illustr. 10)

I tagli a 45° devono essere eseguiti solamente con l'ausilio del guida regolabile taglio in parallelo (7) e della guida regolabile taglio obliquo (13).

• Porre la guida regolabile taglio obliquo (13) sulla guida regolabile taglio in parallelo (7).
• Regolare la guida regolabile taglio in parallelo (7) alla larghezza voluta del pezzo da lavorare e morsettarla.
• Mettere il pezzo da lavorare nella guida regolabile taglio obliquo (13).
• Avviare la sega e spingere la guida regolabile taglio obliquo (13) lungo la guida regolabile taglio in parallelo (7) in direzione del disco della sega.
• Dopo aver effettuato il taglio, spegnere la sega.

10.Manutenzione

• Allontanare regolarmente polvere e sporcizia dalla macchina. La pulizia si può fare preferibilmente con aria compressa o con un panno.
  ●Non usare nessuna sostanza corrodente per pulire il materiale sintetico.

11.Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

●modello dell'apparecchio
●numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato

DK

1. Beskrivelse

1. Savbord
2. Savklingeskærm
3. Skydestok
4. Savklinge
5. Spaltekniv
6. Bordindlæg
7. Parallelanslag
8. Motor
9. Netledning
10. Stativ
11. Start/stop-knap
12. Fingerskrue
13. Geringsanslag
14. Møtrik
15. Skrue

2. Leverancens omfang

●Hårdmetalbelagt savklinge
●Parallelanslag
●Vinkelanslag
●Skydestok
●Bordrundsav

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
