MANUALE UTENTE SCCB1011P SAMSUNG

FOTOCAMERA DIGITALE A COLORI istruzioni di funzionamento

ITA

immagina le possibilità

Grazie per aver acquistato un prodotto Samsung. Per ottenere un servizio più complete, registri il suo prodotto su www.samsung.com/global/register

precazioni di sicurezza

ATTENZIONE

RISCHIO DISCOSSA ELETTRICA NON APRIRE

ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON VI SONO PARTI CHE L'UTENTE POSSA RIPARARE. RIVOLGERSI A PERSONALEQUALIFICATO.

Questo significato indica la presenza di una tensione pericolosa all'interno del dispositorio, che può provocare scariche elettriche.

Questo significato indica che nella documentazione del presente dispositivo sono contenate importanti istruzioni relative al funzionamento e alla manutenzione.

AVVERTENZA

Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'appareccchio a pioggia o a umidità.

AVVERTENZA

1. Assicurarsi di utilizzare solo l'adattatore indicato nel foglio delle specifiche. Utilizzato altria adattatori cui provocare incendi, scossa elettrica o danni al prodotto.
2. Collegare scorrettamente l'alimentazione o sostuire le batterie in modo inadeguato cui causare esplosione, incendio, scossa elettrica o danni al prodotto.
3. Non collegare più di una telecamera allo stesso adattatore. Eccederne la capacité cui provocare surriscaldamento o incendio.

4. Inserire il cavo di alimentazione nella presa in modo sicuro. Un collegamento non sicuro può provocare incendi.

5. Quando si estalla la telecamera, fissarla in modo sicuro e saldo. Una telecamera checade puo causare danni alle persone.

6. Non sistemare oggetti conduttori (es. cacciavit, monete, oggetti metallici, ecc.) o contentitori con acqua sulla telecamera. Ciò più causare danni alle persone dovuti a incendio, scossa elettrica o caduta di oggetti.
7. Non istallare l'unità in luoghi umidi, con polveri o ceneri. Cio più causare incendi o scosse elettriche.
8. Se l'unità emana un odore insolito o fumo, interrompere l'uso del prodotto. In quello caso scollegare immediatamente l'alimentazione e mettersi in contatto con il centro di assistenza. Continuare ad utilizzato il prodotto in tali condizioni più causare incendi o scosse..
9. Se il prodotto non funzionasse in modo normale, mettersi in contatto con il centro di assistenza più vicino. Non smontare o riparare in alcun modo quello prodotto. (SAMSUNG non è responsabile per problemi causati da modifiche non autorizzate o tentativi di riparazione)
10. Quando si pulisce, non spruzzare acqua direttamente sulle parti del prodotto. Ciò può causare incendi o scosse elettriche.

ATTENZIONE

1. Non far cadere oggetti sul prodotto ed evitare colpi forti. Mantenere lontano da luoghi sottoposti ad excessive vibrazioni o ad interferenze magnetiche.
2. Non istallare in luoghi sottoposti ad alte temperature (più di 50^ ),asse temperature temperature (meno di - 10^ ), o grande umidità. Ciò può causare incendi o scosse elettriche.
3. Se si desidera modificare l'ubicazione del prodotto più estallato, assicurarsi di spegnerlo e quindi spostarlo e istallarlo nuovamente.
4. Scollegare la spina alla presa in caso di lampi. Non farlo può provocare incendi o danni al prodotto.
5. Mantenere lontano alla luce diretta e da fonti di radiazioni. Cio può provocare incendi.
6. Istallare in un luogo ben ventilato.
7. Evitare di direzionare la telecamera direttamente verso oggetti molto luminosi quali il sole,cisiono cui danneggiare il sensore d'immagine CCD.
8. Non schizzare o sgociolare liquidi sull'apparecchio e non porre su diesso degli oggetti contenti liquidi, come ad esempio dei vasi.
9. La presa di rete viene utilizzata per scollegare l'apparecchio e deve essere facilemente accessibile in qualsiasi istante.

istruzioni di sicurezza importanti

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Rispettare tutti gli avvertimenti.
   4.Seguire tutte leistruzioni.
4. Nonutilizzarequestoapparecchiovicinoall'acqua.
5. Pulire solo con un panno asciutto.
6. Non bloccare nessuna apertura di ventilazione. Istallare seguendo le istruzioni del fabbricante.
7. Non istallare vicino a fonti di calorie quali caloriferi, stufe o altri prodotti (compresi gli amplificatori) che possano produrre calorie.
8. Non eludere ilsystema di sicurezza della spina polarizzata o a terra. Una spina polarizzata è costituita da due spinotti, uno più grande dell'altro. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terzo spinotto sono stati previsti per la vostra sicurezza. Se la spina fornita non entra nella presa, mettersi in contatto con l'elettricista per la sostituzione della presa obsoleta.
9. Proteggere il cavo dell'alimentazione per evitare che sua calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i cavi escono dell'apparecchio.
10. Utilizzare solo connettori/accessori indicati dal fabbricante.
11. Utilizzare solo su carrelli, piedistalli, treppiedi, staffe o tavoli indicati dal fornitore o venduti con l'apparecchio.
12. Scollegare quello apparecchio. Quando si utilizza un carrello, prestare attenzione quando si muove l'insieme carrello/apparecchio per evitare incidenti per il possibile rovesciamento.
13. Rivilgersi a personale specializzato per qualsiasi riparazione. Le riparazioni sono richieste quando l'apparecchio viene in quale modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato quale liquido nell'apparecchio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all'umidità, se non funzione normalmente o se è caduto.

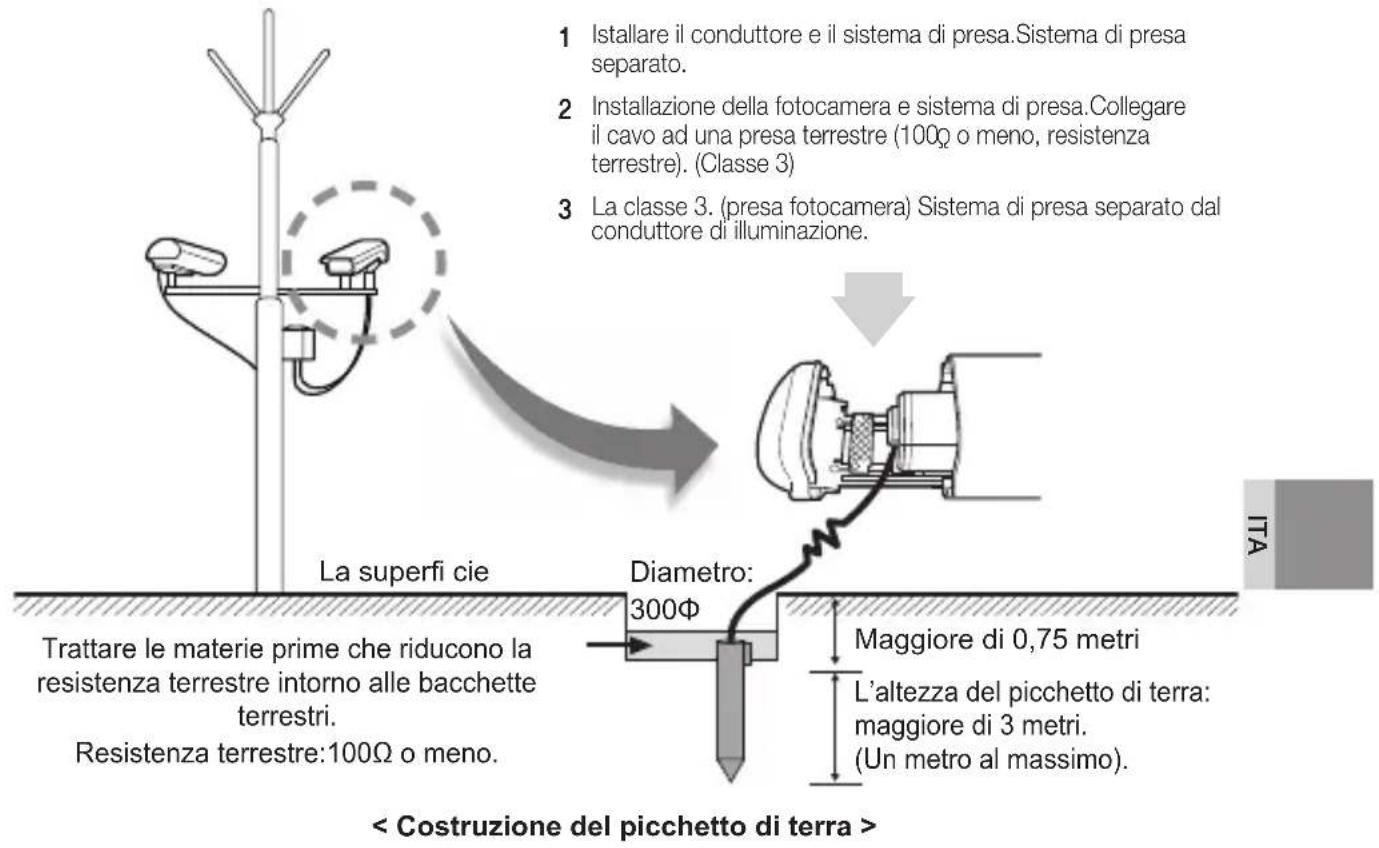

istallazione fotocamera cctv esterna

1. Istallare un conduttore lampeggiante

a) Area di protezione

b) Angolo protetto
(Secondo l'altezza del conduttore di illuminazione)

2. Presa fotocamera

No Distinto da Standard Nota
1	Metodo terrestre La classe	3 Prodotto CCTV
2	Spessore del cavo terrestre 1.6	mm2↑
3	Resistenza terra	100Ω↓

Scopo della presa fotocamera

L'istallazione del conduttore luminoso e della fotocamera evita che la fotocamera CCTV si danneggi ai lampi. Quando si istalla la fotocamera all'esterno, evitare i dati dai lampi usingo il conduttore e la presa della fotocamera.

indice

PANORAMICA

02

FUNZIONI

03

INSTALLAZIONE

04

02 Panorama
03 Funzioni
04 Pacchetto
04 Descrizione delle parti
05 Cose da considerare durante l'installazione e Utilizzo
05 Collegare il connettore lente iride automatico
06 Istallare le lenti
06 Regolare il focus dietro
07 Collegare i cavi e controllare I'operazione

SPECIFICHE

11

11 Specifiche

01

panorama

E' una fotocamera ad alta risoluzione che ha una risoluzione orizzontale migliorata di 540 linee avvantaggiandosi dell'elaborazione del segnale digitale e delle technologie OLPF.

• In altre condizioni fluorescenti, si cui verificare il "rullo del colore" se si istalla la lente iride manuale sulla fotocamera e si posizzona il tasto funzione da ELC a ON. In quello caso, collegare la fotocamera all'alimentazione (AC) e posizionare il tasto L/L dietro il pannello a EXT. (NTSC: 60Hz, PAL: 50Hz)

- Cos'è il rullo di colore?

Questo si verifica perché il meccanismo fluorescente lampeggia dalle frequenze di alimentazione dove la temperatura del colore non ècisioni quindi il colore dello schermo cambia in modo irregularare (rosso, blu, giallo, ecc).
- Questo problema cui quod esere risolto usando la funzione di bloccaggio o le lenti iride automatiche.

funzioni

Alta sensibilità colore	La fotocamera adotta il recente 1/3" super-HAD IT CCD per ottenerilevantaggio dalla sensibilità del colore.
Risoluzione	Introduce l'elaborazione dell'imagine digitale alla TECHNOIA del segnale digitale per attuare un'imagine di alta risoluzione.
Compensazione retroilluminazioneeccellente	Ciò garantisce un'imagine netta compensando la retroilluminazioneanche se la luce del sole o riflessi di luce colpiscono il soggetto.
Sincronizzazione alimentazione digitale	Adotta ilsystema di chiusura digitale per consentire di regolare la sincronizzazione verticala della fotocamera, un miglioramento di manipolazione e affidabilità.
Compensazione difetto CCDDinamico	Usa la TECHNOia avanzata per compensare i difetti CCD in qualsi modalità, per dare immagini chiare, nitide ancche in scene a baso contrasto.

installazione

In quello capitolo forniremo le istruzioni generali per l'istallazione del prodotto e i luogi preferiti e le considerazioni prima dell'istallazione. Ora, istalliamo la fotocamera e colleghiamo i cavi necessari.

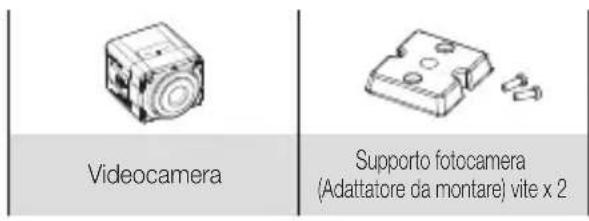

Pacchetto

E' necessario controllare che tutti i componenti e gli accessori elencati sotto siano inclusi nel pacchetto del prodotto.

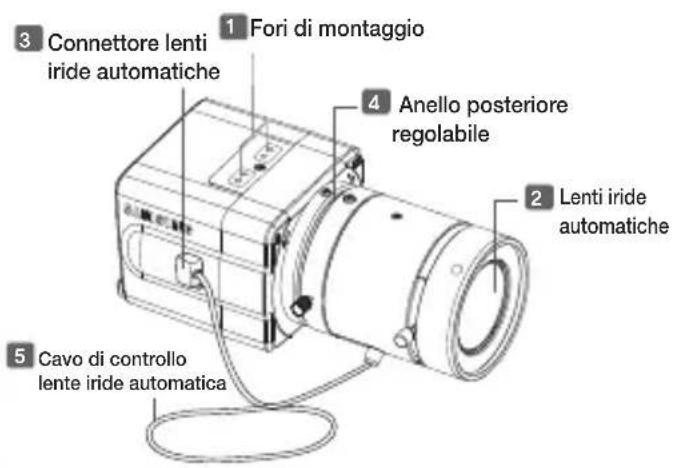

Descrizione delle parti

1 Fori adattatore

Usato per corrispondere l'adattatore con una vite se voite montare la fotocamera sul supporto.

2 Lenti iride automatiche (opzionali)

Una lente cui assere istallata sulla fotocamera - Se la fotocamera si sporca sulla superficie, aplicare etanolo al tessuto fornito o un panno per pulire.

3 Connettore lenti iride automatiche

Fornisce alimentazione e controlo/segnale DC con la lente iride necessaria per controllare l'iride della lente

4 Anello posteriori regolabile

Usato per regolare il focus dietro la fotocamera.

5 Cavo controlo lente iride automatica

Trasferisce il segnale di controllo alla fotocamera alla lente iride.

Cose da considerare durante l'installazione e Utilizzo

Non smontare la fotocamera da soli.
- Fare sempre attenzione quando si maneggia la fotocamera. Non colpire la fotocamera o scuoterla. Attenzione a non essere incauti quando si conserva o si usa.
Non porre o mettere in funzione la fotocamera in ambienti umidi come pioggia o superfici bagnate.
Non pulire la fotocamera con carta vetrata. Usare sempre un panno asciutto quando si pulsisce.
- Porre la fotocamera in un'area fresca除去 the luce diretta del sole. Altrimenti, la fotocamera si vuo danneggiare.

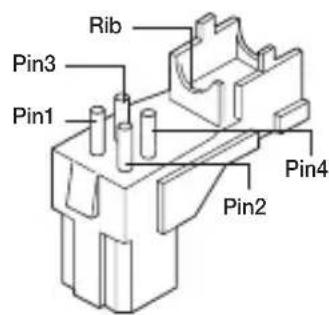

Collegare il connettore lente iride automatico

Rimuovere la guaina intono al cavo di controllo iride e collegarlo a agli lente automatica come descritto tutto.

Numero pin	Tipodi di controllo DC
1 Umido(-)
2 Umido(+)
3 Drive(+)
4 Drive(-)

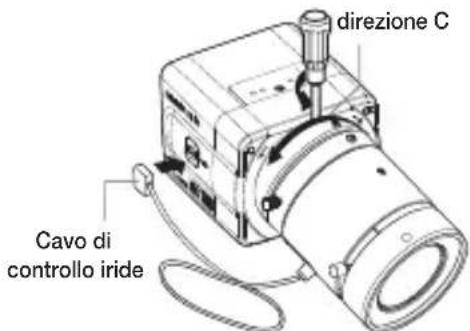

Istallare le lenti

Sciogliere la vite sull'anello regolabile dietro girandola in senso anti orario e girare l'anello nella direzione "C" (senso anti orario) alla fine. Altrimenti, vuo danneggiare il sensore di immagine interno o le lenti quando si istalla la lente sulla fotocamera.

Regolare il focus dietro

Il focus posteriori di una fotocamera è predefinito alla fabbrica. Comunque, alcuni modelli sono fuori focus secondo il tipo di lente. Se la fotocamera è fuori fuoco, seguire le istruzioni sotto per regolare il focus dietro. Quanto segue è la procedura usata per impostare il focus corretto nelle lenti fisse.

06

Lenti sensa funzione zoom

1. Catturare un oggetto acuto (con un a presa) più di 10m lontano e regolare l'anello del focus all'infinite () .
2. Regolare l'anello regolabile alla flangia dietro in modo che si possa catturare l'immagine più nitida.
3. Stringere la vite dell'anello regolabile della flangia.

Lenti con funzione zoom

1. Catturare un oggetto acuto (con una presa) 3-5m lontana e regolare lo zoom nella direzione TELE (zoom) come possibile e regolare sono il focus in modo che possa catturare l'immagine più nitida.

2. Regolare lo zoom in direzione WIDE come possibile e girare l'anello regolabile della flangia in modo che possa catturare l'imagine più nitida.

3. Ripetere 1 e 2 per 2-3 volte per far corrispondere il focus da TITOLO ZOOM con quello di AMPIO ZOOM.

4. Stringere la vite dell'anello regolabile della flangia.

5. Se si scurisce l'immagine regolando il focus attaccando il filtrlo davanti le lenti, è possibile ottenere un focus più nitido.

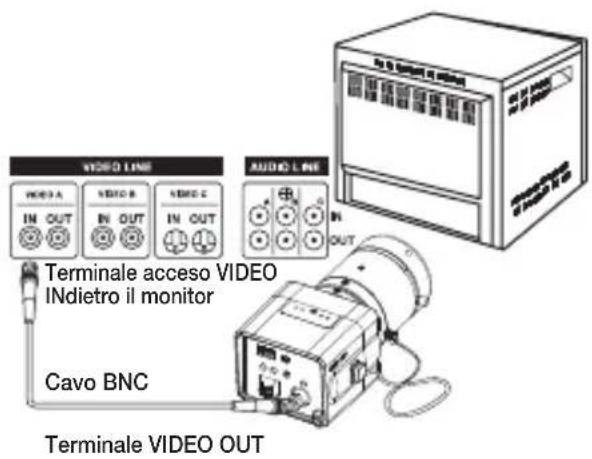

Collegare i cavi e controllare l'operazione

1. Collegare una estremita del cavo BNC alla portaVIDEO OUT del monitor.
2. Collegare l'altra estremita al cavo BNC alla porta VIDEO In.
3. Collegare la fotocamera all'alimentatore. Usare un cacciavite piatto (-) per collegare un'estremità all'adattatore a due linee alla porta DC/AC della fotocamera. (GND: segnato con una linea bianca sul cavo)
4. E' possible collegare una presa nonostante la polarità per l'adattatore AC 24V e DC 12V.

1 Porta alimentazione

Porta che è collegata al cavo di alimentazione (adattatore).

Per SCC-B1311, B1311P

Collegare a AC 24V o DC 12V.

• Per SCC-B1011P

Collegare a AC220V 240V

2 LED indicazione alimentazione

Se fornito con l'alimentazione, il LED si accende.

3 Tasto fase sincronizzazione verticale (sinistra)

Usato per regolare la sincronizzazione verticale della fase. Se premuto, la sincronizzazione verticale si sposta a sinistra.

4 Tasto fase sincronizzazione verticale (destra)

Usato per regolare la sincronizzazione verticale della fase. Se premuto, la sincronizzazione verticale si sposta a destra.

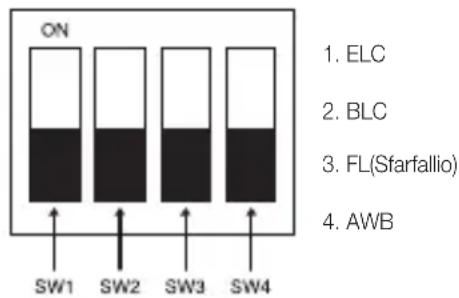

5 TASTO FUNZIONE-1

SW1(ELC)

Usarlo per la lente iride manuale. Se impostato a ACCESO, la velocità dell'otturatore elettronico varia tra 1/60 e 1/120,000 per mantenere la luminosità esatta. Comunque, è necessario posizionare quello tasto su SPENTO se si usa la lente iride automatica (Tipo di controlo DC). Perché, in questa modalità, la fotocamera può essere più bella. Se cià accade, applicare l'alimentazione AC e impostare L/L a "EXT". (NTSC: 60Hz, PAL: 50Hz)

SW2(BLC)

Usato per bilanciare il display che è troppo luminoso o troppo scuro quando l'illuminazione interna o la finestra riflette contro il soggetti. Impostare ad ACCESO per queste condizioni.

SW3(FL)

Se un sistema di anti sfarfallio che evita lo sfarfallio dell'imagine a causa di non corrispondenza tra la frequenza verticale e la frequenza acceso-spento dell'illuminazione.

E' usato quando la fotocamera e il sistema di trasmissione nella regione non corrispondono. Se impostato a ACCESO, I'a velocità dell'otturatore resta a 1/100sec (NTSC) o 1/120sec (PAL).

Se SW1 (ELC) è impostato ad ACCESO, il sistema anti sfarfallio non funzioneanche se SW3 è posizionato a ACCESO.

SW4(AWB)

ACCESO(ATW): Regda automaticamente il colore dell'immagine secondo ilchio di temperatura del colore. In condizioni di illuminazione molto irregolare (come le luce della macchina) se impostato su ACCESO, cattura un soggetti (bianco).

SPENTO(AWC): Ricorda il tasto di colore della temperatura con con SPENTO per funzionare a un certo livello bianco.

Notare che AWB più causare un erreire nelle seguenti condizioni:

• Se un grosso soggetti di un colore uniforme che un'alta saturazione esiste al centro dello schermo o se poche parti dell'imagine sono in bianco.
• Se l'illuminazione è fattà di materiale speciale come sodio.

6 TASTO FUNZIONE-2

Se fotocamera multiple sono collegate a tale come interruptatore sequenziale o in modalità automatica, la fotocamera nella modalità di sincronizzazione interna salute agli volta che si sposta ad un'altra scena. Comunque,cisionato risolto posizionando il tasto L/L a EXT e usinga la balla di livello per regolare la fase si sincronizzazione verticale.

• INT: Funzione nella modalità di sincronizzazione interna.
  -EXT: Funzione nella modalità di sincerzonizzazione di alimentazione.
  ※ Se la fotocamera usa alimentazione DC 12V, funziona nella modalità interna nonostante la posizione (EXT/ INT) del tasto L/L.

7 Barra livello DC IRIS

Usata per regolare il livello irde di questa barra di livello.
usando un cacciavite.

• Senso anti orario: diminuisce il livello di illuminazione.
• Senso orario: aumento il livello di illuminazione.

• La gamma IRIS delle lenti DC è tra 80IRE e 120IRE. In altre parole, la lente DC si adatta a una gamma variabile di sistemi di limitazione piuttosto che alsystema IRIS completo aperto/ chiuso.
  Secondo il tipo di lenti usate che consentono l'impostazione del valore sulla IRE possono causare ricerca dell'IRIDE. Percio, accertarsi che la gamma sia impostata ad un livello appropriato (maggiore di 80 IRE).

8 Porta video in uscita

Collegato alla porta video di un monitor. Il segnale video esceattraversoquesta porta.

specifiche

SCC-B1311

Articolo Descrizione
Tipo prodotto	fotocamera per controlli di sicurezza
Sistema di trasmissione	SISTEMA STANDARD NTSC
Dispositivo imagine	1/3"IT, S-HAD-CCD
Numero di pixel effettivi	768(H) x 494(V)
In fase di scansione	525 Linea, 2:1 collegamento
Frequenza linea	INTERNO : 15,734Hz(H)9.94 Hz(V)CHIUSURA : 15,750Hz(H)60 Hz(V)
Modalità sincronizzazione	INTERNOCHIUSURA(AC 24V)
Risoluzione orizzontale	Linee 540 TV
Rapporto S7N	Circa 50dB
Illuminazione soggetti minima	0.40Lux (F1.2, 50IRE)0.24Lux (F1.2, 30IRE)0.12Lux (F1.2, 15IRE)
ALC/ELC	ALC: DC solo LENTE IRIDEELC: Iride otturatore elettronico(max. 1/120Ksec)

Articolo Descrizione
FL(SFARFALLIO) ACQESO/SPENTO
Obiettivo	Lente iride DC Manuale/ Automatica
Innesto obiettivo	Lenti regolabili C, CS
AWB(Bilanciamento bianco automatico)	SPENTO : ATW ACCESO : AWC
BLC (Compensazione retroilluminazione)	SPENTO/ACCESO
AGC AUTO
Segnale uscita	USCITA VIDEO COMPOSITA 1V p_p 75 Ω / BNC
Alimentazione	AC24V ±10%(60Hz±0.3Hz), DC12V+10%~-5%
Consumo di energia	Circa 3.0 Watt
Temperatura di funzionamento	-10°C ~ +50°C
Umidità di funzionamento	~90%
Dimensioni (mm)	68(W) x 55(H) x 77.1(D)
Peso 220 g

T

SCC-B1311P, B1011P

Articolo Descrizione
Tipo prodotto	fotocamera per controli di sicurezza
Sistema di trasmissione	SISTEMA STANDARD PAL
Dispositivo imagine	1/3"IT, S-HAD-CCD
Numero di pixel effettivi	752(H) x 582(V)
In fase di scansione	625 Linea, 2:1 collegamento
Frequenza linea	INTERNO : 15,625Hz(H) 50 Hz(V)CHIUSURA : 15,625Hz(H) 50 Hz(V)
Modalità sincronizzazione	INTERNOCHIUSURA (AC 24V)
Risoluzione orizzontale	Linee 540 TV
Rapporto S7N	Circa 50dB
Illuminazione soggetti minima	0.40Lux (F1.2, 50IRE)0.24Lux (F1.2, 30IRE)0.12Lux (F1.2, 15IRE)
ALC/ELC	ALC : DC solo LENTE IRIDE ELC : Iride otturatore elettronico(max. 1/120Ksec)
FL(SFARFALLIO) ACCESO/S	PENTO
Obiettivo	Lente iride DC Manuale/ Automatica

Articolo Descrizione
Innesto obiettivo	Lenti regolabili C, CS
AWB(Bilanciamento bianco automatico)	SPENTO : ATWACCESO : AWC
BLC(Compensazione retroilluminazione)	SPENTO/ACCESO
AGC AUTO
Segnale uscita	USCITA VIDEO COMPOSITA 1V p_p 75 Ω / BNC
Alimentazione	SCC-B1311P:AC24V ±10%(50Hz±0.3Hz),DC12V+10%~-5%SCC-B1011P:AC220V~AC240V(50Hz±0.3Hz)
Consumo di energia	SCC-B1311P: circa 3.0 WattSCC-B1011P: circa 3.5 Watt
Temperatura di funzionamento	-10°C ~ +50°C
Umidità di funzionamento	~90%
Dimensioni (mm)	SCC-B1311P:68(W) x 55(H) x 77.1(D)SCC-B1011P:65(W) x 55(H) x 130.5(D)
Peso	SCC-B1311P: 220 gSCC-B1011P: 450 g

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e di riciclario in maniera responsable per favorire il riutilizzo sostinibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per quello tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Memo

DJTAL RENKL FOTORAF MAKNES

kullanim talimatlari
