BEDIENUNGSANLEITUNG SCCB1011P SAMSUNG

sicherheitsvorkehrungen

GEFAHR EINES ELEKTROSCHOCKSNICHT ÖFFNEN

WARNING: NICTD DIE RUCKSEITIGE ABDECKUNG ÖFFNEN, ABDECKUNG (ODER RUCKSEITE) NICT ABNEHMAN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTESKUNDENDIENSTPERSONAL.

Dieses Symbol zeigt an, dass bei thisem Gerät gefährliche Spannung Elektroschock zur Folge haben kann.

Dieses Symbol zeigt an, dass wichtige Betriebs- und Wartungsanleitungen in dem Prospect enthalten sind, der mit thisem Gerat geliefert wird.

WARNING

• Setzen Sie diese Gerät nicht Regen oder Feuchtigkeit aus, um die Gefahr eines Brands oder Elektroschocks zu reduzieren.

WARNING

1. Achten Sie darauf, nur den im Datenblatt angegebenen Standard-Adapter zu verwenden. Die Verwendung eines anderen Adapters kann Brand, Elektroschock oder Schäden am Produkt verursichen.
2. Falscher Anschluss des Netzkabels oder Austausch der Batterie kann Explosion, Brand, Elektroschock oder Schäden am Produkt zur Folge haben.
3. Schlieben Sie nicht mehrere Kameras an einen einzelnen Adapter an. Überschreiben den Kapazität kann abnormale Wärme oder Brand erzeugen.

4. Schlieben Sie das Netzkabel sicher an die Steckdose an. Ein ungesicherter Anschluss kann einen Brand verursachen.

5. Wenn Sie die Kamera installmenten, befestigen Sie sie sicher und fest. Eine herunterfallende Kamera kann Körperverletzungen verursachen.

6. Stellen Sie keine feitenden Gegenstände (z.B. Schraubendreher, Munzen, Metallgegenstände, usw.) oder Behälter mit Wasser auf die Kamera. Dies kann sonst Körperverletzungen aufgrund von Brand, Elektroschock oder herunterfallenden Gegenständen verursachen.
7. Installieren Sie das Gerät nicht an feuchten, staubigen oder rußigen Standorten. Dies führt sonst zu Brand oder Elektroschock.
8. Verwenden Sie das Produkt nicht weiter, wenn eine ungewöhnliche Geruchs- oder Rauchentwicklung auftritt. Ziehen 5 Sie in thisem Fall sofort den Netzstecker und wenden Sie sich an den Kundendienst. Wenn Sie das Gerät unter diesen Bedingungen weiterhin verwenden, kann Brand oder Elektroschock resultieren.
9. Wenn these Produkt nicht einwandfrei Funktioniert, wenden Sie sich an den nachstgelegenen Kundendienst. Zerlegen oder modifizieren Sie these Produkt die in irgendiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.)
10. Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.

VORSICHT

1. Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stöhen aus. Halten Sie sich fem von Standorten die übermaßiger Erschütterung oder magnetischer Beeinflussung ausgesetzt sind.
2. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperatoren (über 50^ ), niedrigen Temperaturen (unter 10^ ) oder hoher Feuchtigkeit ausgesetzt ist. Dies führt sonst zu Brand oder Elektroschock.
3. Wenn Sie das bereits installierte Gerät versehen möhen, achten Sie darauf, die Stromversorgung abzuschalten und es dann erst zu versehen und erneut zu installmenten.
4. Ziehen Sie den Netzstecker bei Gewitter. Nichtbeachtung kann Brand oder Schäden am Gerät verursachen.
5. Halten Sie das Gerät fern von direktem Sonnenlicht und anderen Wärmestrahlungsquellen. Dies kann sonst zu Brand führen.
6. Installieren Sie das Gerat an einem Ort mitGreater Beluftung.
7. Zielen Sie mit der Kamera nicht direkt in Richtung extrem heller Gegenstände wie zum Beispiel die Sonne, da dies den CCD-Bildsensor beschädigten kann.
8. Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Außendem darüber keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.
9. Der Netzstecker solte jederzeit in Reichweite und zuganglich sein, da er aus der Steckdose entfert werden muss, um das Gerät vollständig abzuschalten.

wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie sie auf.
3. Beachen Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Lappen.
7. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.
8. Installieren Sie das Gerät nicht in der Höhe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen.
   9.itte achen Sie daauf, die Schutzvorrichtung des gapolten bzw. geerdeten Steckers nicht zu beschädigen. Ein gapolter Stecker verfugt uber zwei Stiffe, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Stiffe und einen Erdungsstift. Der breite Stift oder der dritte Stift ist fur ihre Sicherheit vorgesehen. Wenn der vorgesehene Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu halten.
9. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass es insbesondere an den Steckern oder passenden Steckdosen bzw. der Stelle, an der das Kabel das Gerät verlässt, nicht abgeklemmt wird.
10. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.
11. Verwenden Sie diese nur mit dem vom Hersteller angegebenen Wagen, Ständer, Stativ, Auflage oder Tisch, oder die mit dem Gerät zusammen verkauft wurden.
12. Ziehen Sie den Netzstecker与此es Geräts. Geben Sie Acht bei der Verwendung eines Wagens, wenn Sie die Wagen-/Gerätekombination verschiben, um Verletzungen durch Herunterfallen zu vermeiden.
13. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendener Weise beschädigt wurde, wie zum Beispiel ein beschädigtes Netzkabel oder Stecker, verschüttete Flüssigkeiten oder Gegenstände, die in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal Funktioniert oder fallen gelassen wurde.

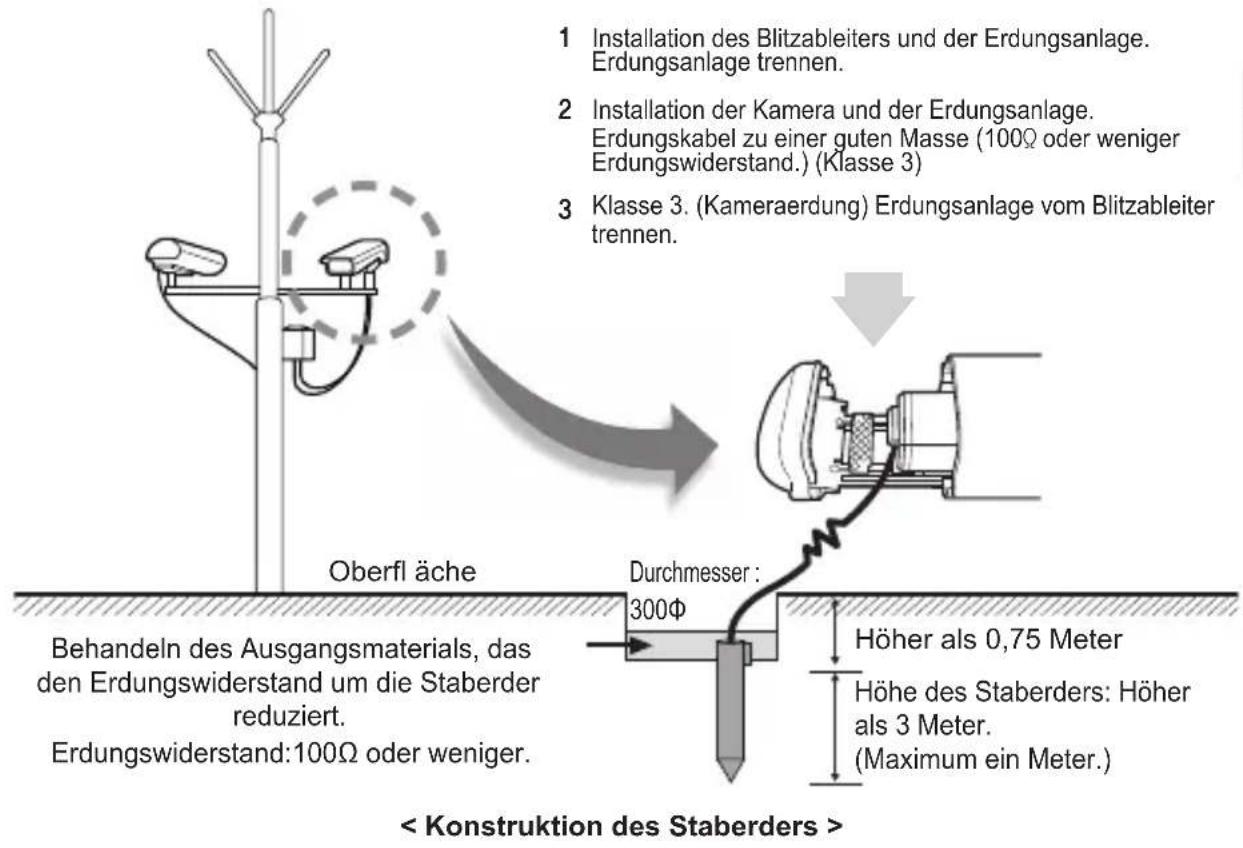

außeninstallation der CCTV Kamera

1. Installation des Blitzableiters

a) Schutzbereich

b) Schutzwinkel
je nach Hohe des Blitzableiters

2. Kameraerdung

Nein Ge kennzeichnet durch Standard Hinweis
1	Erdungsmethode Klasse 3 CCTV-Gerät
2	Stärke des Erdungskabels 1,6mm21
3	Erdungswiderstand	100Ω↓

Zweck der Kameraerdung

Die Installation des Blitzableiters und die Erdung des Kamerahmens verhindert Blitzeinschlag an der CCTV Kamera. Bei Installation der CCTV Kamera im Freien, wird eine Beschadigung durch Blitzeinschlag mithilfe des Blitzableiters und der Kameraerdung vermieden.

inhaltsangabe

ÜBERSICHT

02

EIGENSCHAFTEN

03

INSTALLATION

04

02 Übersicht
03 Eigenschaften
04 Verpackung
04 Teile und Bezeichnung
05 Dinge, die während der Installation und dem Gebrauch zu beachten sind
05 Anschluss des automatischen Blendenobjektiv-Steckers
06 Installation des Objektivs
06 Justieren des Rückfokus
07 SchlieBen Sie die Kabel an und überprüfen Sie den Betrieb
11 Spezifikationen

11

übersicht

Dies ist eine hochauflosende Boxkamera, welche die horizontale Auflösung von 540-Zeilen umgesetzt hat, indem Sie die Vorteile der Digitalen Signalverarbeitung und der OLPF Technologien vereinbart.

• Unter fluoreszierendem Licht können Sie sogenannten "Farbflackern" wahrnehmen, falls Sie das manuelle Blendenobjektiv an der Kamera installiert haben und den Funktionsschalter von ELC auf EIN gestellt haben. Schlieben Sie in thisum Fall die Kamera an die Stromquelle (AC) und setzen Sie den L/L Schalter an der Rückseite auf EXT. (NTSC: 60Hz, PAL: 50Hz)

- Was ist Farbflackern?

Dies tritt auf, weil das fluoreszierende Licht vor der Netzfrequenz flimmert, wo der Farbtemperatureingang zur Kamera nicht zuverlüssig ist. Deshalb wechselt die Farbe am Bildschirm unregelmäßig (rot, blau, gelb, usw).

• Dieses Problem kann mithilfe der Line-Lock-Funktion oder des Auto-Blendenobjektivs gelöst werden.

eigenschaften

Hohe Farbempfindlichkeit	Die Kamera wendet die neueste 1/3" Super-HAD IT CCD an, um den Nutzen der hohen Farbempfindlichkeit zu erhalten.
Auflösung	Setzt die voll-digitale Bildverarbeitung der digitalen Signaltechnik ein, um ein hoch auflösendes Bild zu implementieren.
Ausgezeichnete Gegenlichtkompensation	Das garantiert ein scharfes Bild durch Kompensation des Gegenlichts, auch wenn das Sonnenlicht oder helles Licht sich im Gegenstand spiegelt.
Digitale Netzynchronisation	Passt das voll-digitale Line-Lock-System an, so dass Sie die vertikale Synchronsierung der Kamera einstellen können, was eine Verbesserung der Bedienung und Zuverlässigkeit bedeutet.
Dynamische CCD-Fehlerkompensation	Setszt die hochentwickelte Technik ein, um CCD-Fehler in jedem Modus zu kompensieren, um deutliche, scharfe und störfreie Bilder selbst in kontrastarmen Szenen zu liefern.

installation

In thisem Kapitel geben wir Ihnen allgemeine Anweisungen zur Installation des Gerätes und nennen Ihnen bevorzugte Aufstellorte sowie Hinweise vor der Installation. Nun,{lassen Sie uns die Kamera installieren und die notwendigen Kabel anschließen.)

Verpackung

Sie,müssenkontrollieren,ob alle nachfolgend aufgelisteten Komponenten und Zubehörteile in der Verpackung enthalten sind.

Kamera

Kamerahalter (Befestigungsdapter) Schraube x2

Bedienungsanleitung

Stecker für Auto-Blendenobjektiv

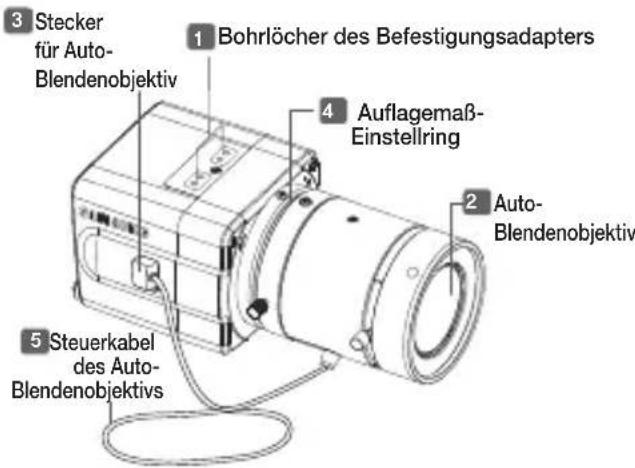

Teile und Bezeichnung

1 Befestigungsdapter-Bohrlocher Zur Anbringung des Befestigungsdapters mittels einer Schraube, falls Sie die Kamera am Halter montieren möchten.
2 Auto-Blendenobjektiv (Option)
Ein an der Kamera zu installierendes Objektiv
- Geben Sie etwas Ethanol auf das vorgesehene Papiertuch oder einen trockenen Lappen, falls die Oberfläche des Kameraobjektivs verschmutzt ist und wischen Sie sie ab.

3 Stecker fur Auto-Blendenobjektiv

Versorgt Stromquelle und Steuerung/ DC Signal beim Blendenobjektiv, was für die Steuerung des Blendenobjektivs erforderlich ist.

4 Auflagemaß-Einstellring

Zur Einstellung des Rückfokus der Kamera.

5 Steuerkabel des Auto-Blendenobjektivs

Überträgt das Steuersignal von der Kamera zum Blendenobjektiv.

Dinge, die während der Installation und dem Gebrauch zu beachten sind

Die Kamera nicht selbst auseinander bauen.
- Geben Sie immer Acht, wenn Sie die Kamera handhaben. Die Kameraarf weder mit den Fäusten gestoßen noch geschüttelt werden. Geben Sie Acht, wenn Sie die Kamera aufbewahren und bedienen.
Die Kamera weder in einer nassen Umgebung wie zum Beispiel Regen oder nassen Flächen aufstellen oder bedieren.
Die Kamera nicht mit grobem Sandpapier reinigen. Immer einen trockenen Lappen bei der Reinigung verwenden.
Die Kamera an einem kühlen Ort ohne direkte Sonneneinstrahlung aufbewahren. Die Kamera kann sonst beschädigt werden.

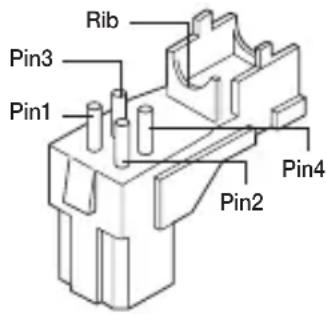

Anschluss des automatischen Blendenobjektiv-Steckers

Die Ummantelung um das Blendensteuerkabel entfern den und es an den jeweiligen Auto-Blendenobjektiv-Stecker anschließen, wie nachfolgend beschrieben.

Pin-Nummer	DC Steuerungstyp
1	Kondensation(-)
2	Kondensation(+)
3	Drive(+)
4	Drive(-)

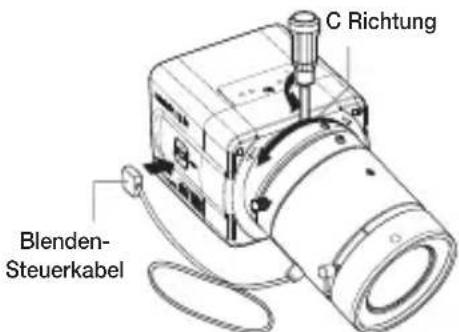

Installation des Objektiv

Die einzelnche Schraube am Einstellung des Auflagemaßes durch Drehen entgegen dem Uhrzeigersinn lösen und den Ring in die "C" Richtung (entgegen dem Uhrzeigersinn) bis zum Anschlag drehen. Das kann ansonsten den Innen-Bildsensor oder das Objektiv beschädigen, wenn Sie das Objektiv an der Kamera installieren.

Justieren des Rückfokus

Der Rückfokus der Kamera wird werkseitig vorgegeben. Es gibt noch eineige Modelle die je nach Objekttyp defokussiert sind. Ist ihre Kamera defokussiert, befolgen Sie nachfolgende Anweisungen um den Rückfokus zu justieren. Nachfolgenden Verfahren dient zur Einstellung des korrekten Rückfokuspunkts bei nicht verstillbaren Fokusobjektiven.

Objektiv ohne Zoomfunktion

1. Erfassen Sie einen scharfen Gegenstand (mit einem Raster) in einer Entfernung von mehr als 10m und justieren Sie den Fokusring auf Unendlich () .
2. Justieren Sie den Einstellung des Auflagemaßes, so dass Sie das schärfste Bild erfassen können.
3. Befestigen Sie die Schraube des Einstellringes vom Auflagemaß.

Objektiv mit Zoomfunktion

1. Erfassen Sie einen scharfen Gegenstand (mit einem Raster) in einer Entfernung von 3-5 m und justieren Sie das Zoom auf TELE (Zoom) und ebenso den Fokusring, so dass Sie ein gestochen scharfes Bild erfassen können.

2. Stellen Sie das Zoom möglichst auf WIDE ein und drehen Sie den Einstellung des Auflagemaßes, so dass Sie ein gestochen scharfes Bild erfassen können.

3. Wiederholen Sie die obigen Schritte 1 und 2 zwei bis drei Mal, um den Fokus der ZOOM TELE Seite mit der ZOOM WIDE Seite anzupassen.

4. Befestigen Sie die Schraube des Einstellringes vom Auflagemaß.

5. Wenn Sie das Bild verdunkeln, bevor Sie den Fokus justieren, indem Sie den ND-Filter an der Vorderseite des Objektivs befestigen, können Sie einen gestochen scharfen Fokus erzielen.

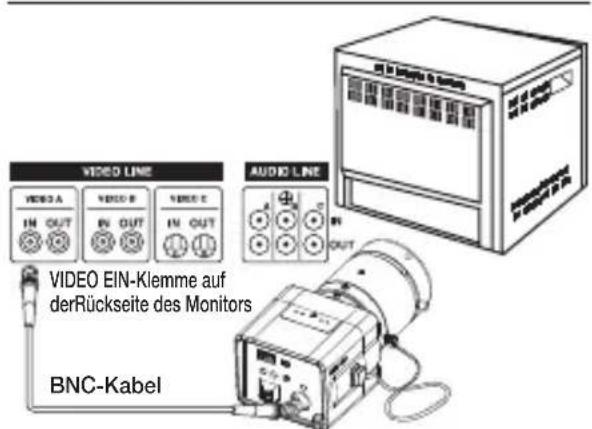

Schlieben Sie die Kabel an und überprüfen Sie den Betrieb

Video AUS-Klemme

1. Schlieben Sie das eine Ende des BNC-Kabels an den VIDEO AUS-Anschluss des Monitors an.
2. Schlieben Sie das andere Ende des BNC-Kabels an den VIDEO EIN-Anschluss an.
3. Schlieben Sie die Kamera an den Netzadapter an. Mit einem flachen Schlitzschraubendreher (-) das eine Ende des Netzadapters (zwei Leitungen) an den DC/ AC EIN-Anschluss der Kamera anschlieben. (GND: gekennzeichnet durch eine weitere Linie am Kabel)
4. Sie können an eine Steckdose ungeachtet der Polarität für AC 24V und DC 12V Adapter anschließen.

Anschlussbuchse, die an das Netzkabel (Adapter) angeschlossen wird.

Anschluss an AC 24V oder DC 12V.

• Für SCC-B1011P

Anschluss an AC220V 240V

2 Netzanzeige-LED

Bei korrekter Stromversorgung leuchtet die LED auf.

3 Phasenschalter-Vertikale Synchronisierung (Links)

Zur Justierung der vertikalen

Synchronisationsphase. Bei Betätigung verschiett sich die vertikale Synchronisation nach links.

4 Phasenschalter-Vertikale Synchronisierung (Rechs)

Zur Justierung der vertikalen

Synchronisationsphase. Bei Betätigung verschiebt sich die vertikale Synchronisation nach rechts.

5 FUNKTIONSSCHALTER-1

Für das manuelle Blendenobjektiv. Bei Einstellung auf EIN variiert die elektronische Shuttergeschwindigkeit zwischen 1/60 und 1/120.000 Sekunden, um die Bildschirmhelligkeit einwandfrei bezubehalten. Sie müssen diesen Schalter jedoch auf AUS stellen, wenn Sie das Auto-Blendenobjektiv (DC Regelungstyp) verwenden. Denn in dieser Modus kann die Kamera den Farblackereffekt bei Betrieb unter fluoreszierend Licht anzeigen. Verwenden Sie in dieser Fall AC-Netzstrom und setzen Sie L/L auf "EXT". (NTSC: 60Hz, PAL: 50Hz)

SW2(BLC)

Zum Ausgleich für eine Anzeige, die zu hell oder zu dunkel ist, wenn die Innenbeleuchtung oder das Fenster sich im Gegenstand spiegeln. Unter diesen Bedingungen auf EIN stellen.

SW3(FL)

Das ist ein Anti-Flammersystem, welches das Flimmern des Bildes aufgrund Fehlanpassung zwischen vertikaler Synchronisationsfrequenz und der Ein-Aus-Frequency der Beleuchtung verhindert.

Wird verwendet, wenn die Kamera und das Übertragungssystem innerhalb der eigenen Region nicht aufeinander abgestimmt sind. Bei Einstellung auf EIN verbleibt die elektronische Shuttergeschwindigkeit entweder bei 1/100 Sek. (NTSC) oder 1/120 Sek. (PAL).

Wird SW1 (ELC) auf EIN gesetzt, Funktioniert das Anti-Flimmersystem nicht, auch wenn SW3 auf EIN gestellt ist.

SW4(AWB)

EIN(ÄTW): Justiert automatisch die Bildfarbe gemäß Temperaturwechsel der Beleuchungsfarbe. Unter sehr unregelmäßigen Beleuchtungsbedingungen (wie beispelsweise Autoscheinwerferlicht), falls auf EIN gesetzt, wird der Gegenstand normal (weiß) festgehalten.

AUS(AWC): Die AUS Position des normalen Farbtemperaturschalters wird für die Funktion einer bestimmen Weißabgleichstufe gespeichert.

Beachten Sie, dass AWB einen Fehler unter folgenden Bedingungen verursachen kann:

• Wenn ein großer Gegenstand in einer einheitlichen Farbe mit einer hohen Sattigung in der Bildschirmitte ist oder wenn ein geringer Teil des Bildes weiß ist.
• Beispelsweise bei einer Natrium-Beleuchtung.

6 FUNKTIONSSCHALTER-2

Werden mehrere Kameras beispelsweise an einen Folgeschalter im Auto-Schaltmodus angeschlüssen, führt die Kamera jeder Mal wenn sie zu einer anderen Szene wechselt, einen Sprung im internen Synchronisationsmodus durch. Dies kann jedoch durch Positionieren des L/L Schalters auf EXT und Verwenden des Reglers zur Justierung der vertikalen Synchronisationsphase gelöst werden.

• INT: Funktioniert im internen Synchronisationsmodus.
  -EXT: Funktioniert im Netzsynchronisationsmodus.
  Wenn ihre Kamera DC 12V für die Stromquelle verwendet, Funktioniert sie im internen Modus ungeachtet der Position (EXT/INT) des L/L Schalters.

7 Regler der DC BLENDE

Zur Justierung der Blendenstufe these Reglers mithilfe eines Schraubendrethers.

• Entgegen dem Uhrzeigersinn: Senkt die Luminanzstufe.
• Im Uhrzeigersinn: Erhöht die Luminanzstufe.

• Der Blendenbereich des DC-Objektivs liegt zwischen 80IRE und 120IRE. Mit anderen Worten, das DC-Objektiv passst sich an ein variables Bereichsbegrenzungssystem an, mehr als das System vollständig geöffnete/ geschlossene Blende.
• Abhängig vom verwendetem Objektivtyp der eine Einstellung des Wertes unter 75 IRE erhögt, kann eventuell eine Instabilität der Blende verursacht werden. Achten Sie deshalb darauf, dass der Bereich auf eine entsprchende Stufe (höher als 80 IRE) eingestellt ist.

8 Video Aus-Anschluss

Anschluss an den Video Aus-Anschluss des Monitors. Das Videosignal wird über diesen Anschluss ausgegeben.

spezifikationen

SCC-B1311

Artikel Beschreibung
Produkttyp	Überwachungskamera
Übertragungssystem	NTSC STANDARD-SYSTEM
Bildgebendes Gerät	1/3"IT, S-HAD-CCD
Anzahl der effektiven Pixel	768(H) x 494(V)
Abfragen	525 TV-Zeilen, 2:1 Interlace
Zeilenfrequenz	INTERN: 15.734Hz(H)59.94 Hz(V)LINELOCK: 15.750Hz (H)60 Hz (V)
Synchronmodus	INTERLINE LOCK (AC 24V)
Horizontale Auflösung	540 TV-Zeilen
Signal-Rausch-Verhältnis	Circa 50dB
Mindest-Gegenstandsausleuchting	0,40Lux (F1.2, 50IRE)0,24Lux (F1.2, 30IRE)0,12Lux (F1.2, 15IRE)
ALC/ELC	ALC: Nur DC BlendenobjektivELC: ElektronischeVerschlussblende(max. 1/120Ksec)

Artikel Beschreibung
FL(FLIMMERFREI)	AUS/EIN
Objektiv	Manuelles/Automatisches DC-Blendenobjektiv
Objektivhalterung	C, CS Objektiv (anpassbar)
AWB(Auto-Weißbabgleich)	EIN : ATW AUS : AWC
BLC(Gegenlichtkompensation)	EIN/AUS
AGC	AUTO
Signalausgabe	COMPOSITE VIDEO OUT 1V p_p 75Ω / BNC
Leistung	AC24V ±10%(60Hz±0.3Hz), DC12V+10%~-5%
Stromverbrauch	Circa 3,0 Watt
Betriebstemperatur	-10°C ~ +50°C
Betriebsfeuchtigkeit	~90%
Abmessung (mm)	68(B) x 55(T) x 77,1(H)
Gewicht	220 g

G

SCC-B1311P, B1011P

Artikel Beschreibung
Produkttyp	Überwachungskamera
Übertragungssystem	PAL STANDARD-SYSTEM
Bildgebendes Gerät	1/3"IT, S-HAD-CCD
Anzahl der effektiven Pixel	752(H) x 582(V)
Abfragen	625 TV-Zeilen, 2:1 Interlace
Zeilenfrequenz	INTERN : 15.625Hz(H)50 Hz(V)LINE LOCK : 15.625Hz(H)50 Hz(V)
Synchronmodus	INTERNLINE LOCK (AC 24V)
Horizontale Auflösung	540 TV-Zeilen
Signal-Rausch-Verhältnis	Circa 50dB
Mindest-Gegenstandsausleuchtung	0,40Lux (F1.2, 50IRE)0,24Lux (F1.2, 30IRE)0,12Lux (F1.2, 15IRE)
ALC/ELC	ALC : Nur DC-BlendenobjektiveLC : ElektronischeVerschlussblende (max.1/120Ksec)
FL(FLIMMERFREI)	AUS/EIN
Objektiv	Manuelles/Automatisches DC-Blendenobjektiv

Artikel Beschreibung
Objektivhalterung	C, CS Objektiv, (anpassbar)
AWB(Auto-Weißbabgleich)	EIN: ATW AUS: AWC
BLC(Gegenlichtkompensation)	EIN/AUS
AGC	AUTO
Signalausgabe	COMPOSITE VIDEO OUT 1V p_p 75 Ω / BNC
Leistung	SCC-B1311P: AC24V ±10%(60Hz±0.3Hz), DC12V+10%~-5% SCC-B1011P: AC220V~AC240V (50Hz±0.3Hz)
Stromverbrauch	SCC-B1311P: Circa 3,0 WattSCC-B1011P: Circa 3,5 Watt
Betriebstemperatur	-10°C ~ +50°C
Betriebsfeuchigkeit	~90%
Abmessung(mm)	SCC-B1311P: 68(B) x 55(T) x 77,1(H) SCC-B1011P: 65(B) x 55(T) x 130,5(H)
Gewicht	SCC-B1311P: 220 g SCC-B1311P: 450 g

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie theses Gerätitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkt darf nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Memo

CAMERA COULEUR NUMERIQUE

Mode d'emploi
