| Tipo di prodotto | Rivelatore di fumo ottico |
| Marca | Hager |
| Modello | TG500AL |
| Utilizzo | Interno, parti private di abitazioni, case mobili, camper |
| Dimensioni (Diametro x Altezza) | 125 mm x 48 mm |
| Peso | 210 g |
| Alimentazione | Batteria alcalina 9 V (tipo 6LR61) o batteria al litio 9 V (tipo U9VL-J-P) |
| Durata della batteria | Circa 4 anni (alcalina) o 10 anni (litio) |
| Copertura | 50 m² (media) |
| Temperatura di funzionamento | -10 °C a +55 °C |
| Grado di protezione | IP32 |
| Livello sonoro dell'allarme | 85 dB(A) a 3 m (continua sul rivelatore attivato, modulata sugli altri) |
| Interconnessione cablata | Fino a 40 rivelatori, cavo max. 400 m (sezione 1,5 mm²) |
| Funzioni principali | Rilevamento ottico del fumo, allarme sonoro e visivo, test manuale, esclusione 15 min, segnalazione anomalie (batteria scarica o testina sporca), illuminazione di emergenza bianca |
| Manutenzione e pulizia | Spolverare le fessure della testina con un aspirapolvere almeno una volta all'anno o al segnale di testina sporca; non verniciare il rivelatore |
| Sicurezza | Test mensile raccomandato; non testare mai con fiamma viva; predisporre un piano di evacuazione |
| Pezzi di ricambio e riparabilità | Batteria sostituibile (tipo 9 V); testina di rilevamento non sostituibile separatamente; durata totale del rivelatore: 10 anni |
| Informazioni generali | Norma DIN EN 14604:2005; garanzia 24 mesi; blocco opzionale antifurto |
Domande frequenti - TG500AL HAGER
Domande degli utenti su TG500AL HAGER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di fumo in formato PDF gratuitamente! Trova il tuo manuale TG500AL - HAGER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TG500AL del marchio HAGER.

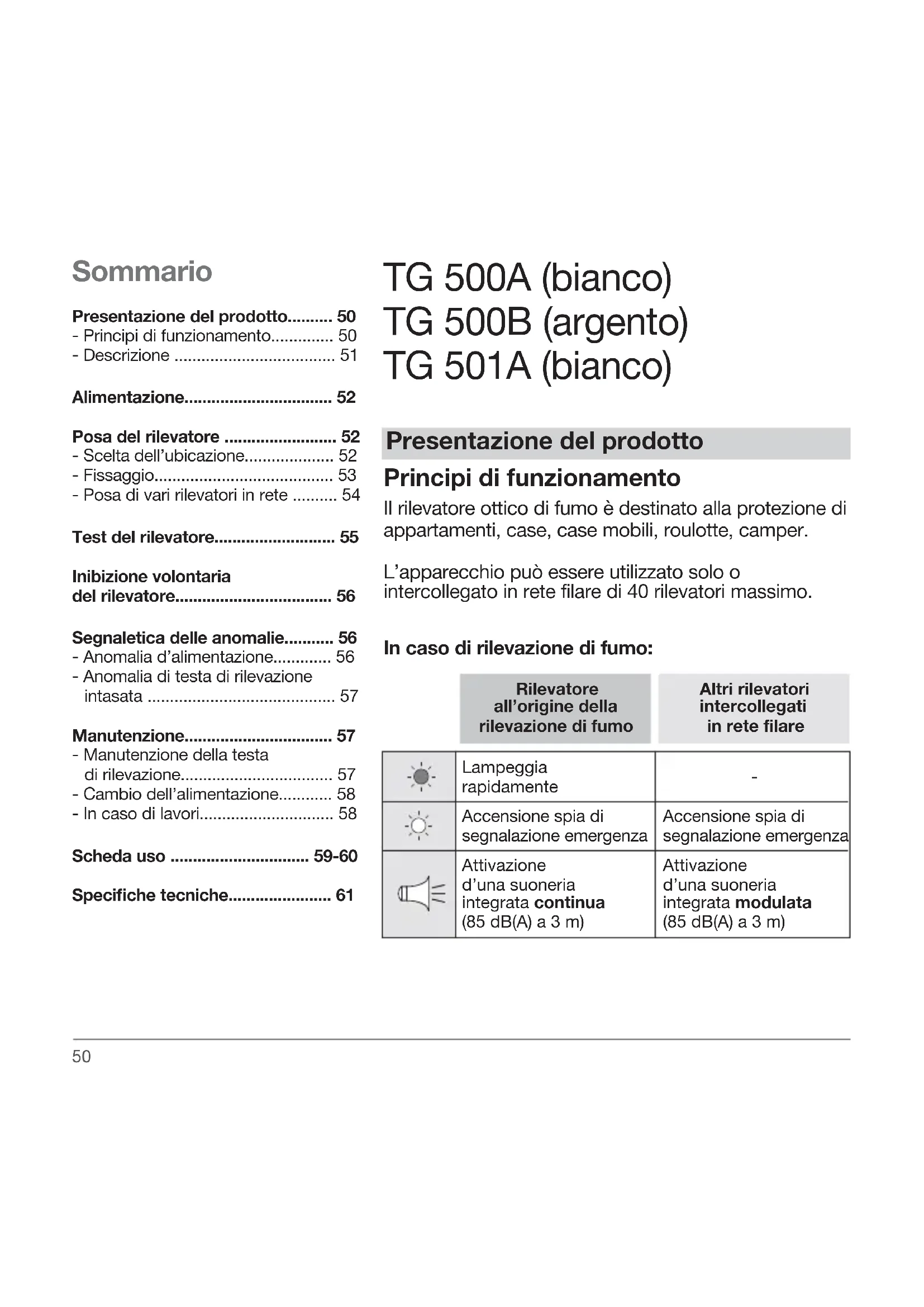

MANUALE UTENTE TG500AL HAGER
Presentazione del prodotto...... 50
- Principi di funzionamento...... 50
- Descrizione 51
Alimentazione.... 52
Posa del rilevatore 52
- Scelta dell'ubicazione.... 52
- Fissaggio.... 53
- Posa di vari rilevatori in rete ..... 54
Test del rilevatore.... 55
Inibizione volontaria del rilevatore.... 56
Segnaletica delle anomalie...... 56
- Anomalia d'alimentazione...... 56
- Anomalia di testa di rilevazione intasata .... 57
Manutenzione.... 57
- Manutenzione della testa di rilevazione.... 57
- Cambio dell'alimentazione...... 58
- In caso di lavori.... 58
Scheda uso 59-60
Specifiche tecniche...... 61
TG 500A (bianco) TG 500B (argento) TG 501A (bianco)
Presentazione del prodotto
Principi di funzionamento
Il rilevatore ottico di fumo è destinato alla protezione di appartamenti, case, case mobili, roulotte, camper.
L'apparecchio può essere utilizzato solo o intercollegato in rete filare di 40 rilevatori massimo.
In caso di rilevazione di fumo:
| Rilevatore all’origine della rilevazione di fumo | Altri rilevatori intercollegati in rete filare | |
 | Lampeggia rapidamente | - |
 | Accensione spia di segnalazione emergenza | Accensione spia di segnalazione emergenza |
 | Attivazione d’una suoneria integrata continua (85 dB(A) a 3 m) | Attivazione d’una suoneria integrata modulata (85 dB(A) a 3 m) |

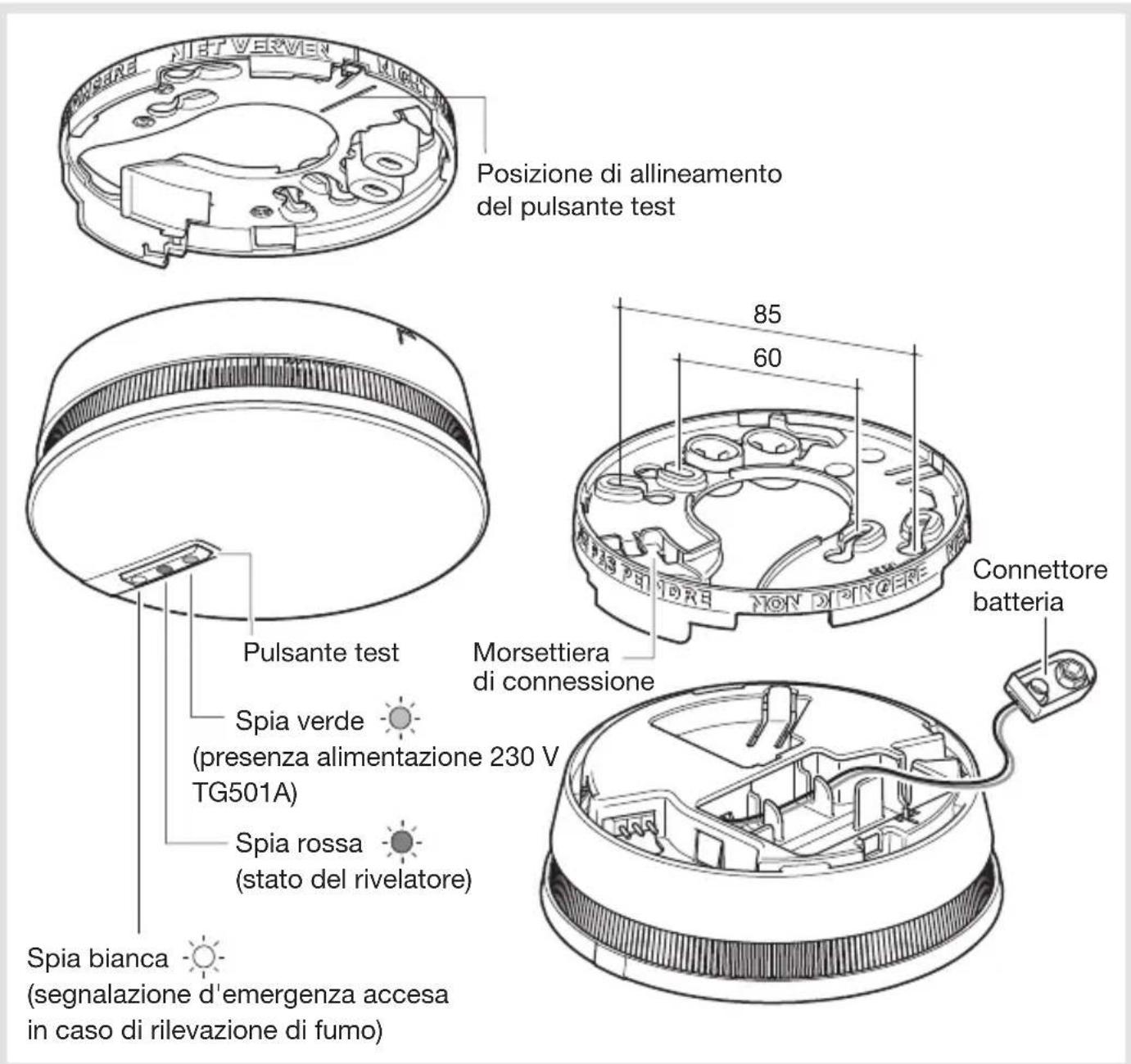

Descrizione
Alimentazione
TG 500A / TG 500B
Collegare la batteria rispettando le polarità. La spia rossa lampeggia per 15 secondi e poi di nuovo 1 volta ogni 10 secondi: segno del corretto funzionamento del rilevatore.
TG 501A
Collegare la batteria rispettando le polarità e collegare i morsetti L/N alla rete a 230V. La spia rossa lampeggia per 15 secondi e poi di nuovo 1 volta ogni 10 secondi: segno del corretto funzionamento del rilevatore. La spia luminosa verde indica la presenza dell'alimentazione 230V.
Posa del rilevatore
Scelta dell'ubicazione
Il rilevatore va installato:
- nei locali che presentano un rischio d'incendio (soggiorni con caminetto, camere di bambini, granai o scantinati abitati...),
- preferibilmente nel centro del soffitto,
- distante dalle aperture di ventilazione che rischiano di disperdere il fumo,
- a più di 50 cm di un ostacolo (muro, tramezzo, trave...),
- ad ogni estremità d'un corridoio se la sua lunghezza è superiore a 10 m.
Se il fissaggio su un soffitto orizzontale è impossibile, fissarlo:
- a più di 50 cm dal soffitto e da qualsiasi angolo della stanza,
- lontano da eventuali fonti di perturbazioni elettriche (contatore elettrico, quadro metallico, reattore ballast elettronico...),
- in caso di fissaggio su una parete metallica: intercalare un blocco di materiale non magnetico (legno o plastica).
Il rilevatore non va installato:
- direttamente su una superficie metallica,
- a meno di 50 cm da un reattore ballast elettronico, un trasformatore di bassa tensione e lampadine a risparmio energetico,
- in locali molto polverosi,
- in un locale in cui la temperatura rischia di scendere a -10 °C o salire oltre de +50 °C, il che comporta un difettoso funzionamento del rivelatore,
- a meno di 1 m dalle aperture di riscalda mento, raffreddamento o d'aerazione: infatti il fumo potrebbe venire disperso,
- a meno di 6 m da un caminetto o da una stufa a legna in cui il fumo di combustione rischia di provocare un allarme intempestivo,
- in un locale in cui i fumi di cottura e il vapore acqueo rischierebbero di provocare un'attivazione intempestiva,
- in un locale in cui esiste il rischio di condensa o d'umidità (bagni, lavanderie...),
- nella sommità d'un soffitto ogivale (a forma di A): la presenza d'aria in questo punto rischia d'impedire al fumo di raggiungere il rivelatore.
Fissaggio
Fissaggio su scatola ad incastro
Per scatole ad incastro di diametro 60 mm, utilizzare i fori di fissaggio identificati 60. Per scatole ad incastro di diametro 85 mm, utilizzare i fori di fissaggio identificati 85. Fissare lo zoccolo mediante viti appropriate.

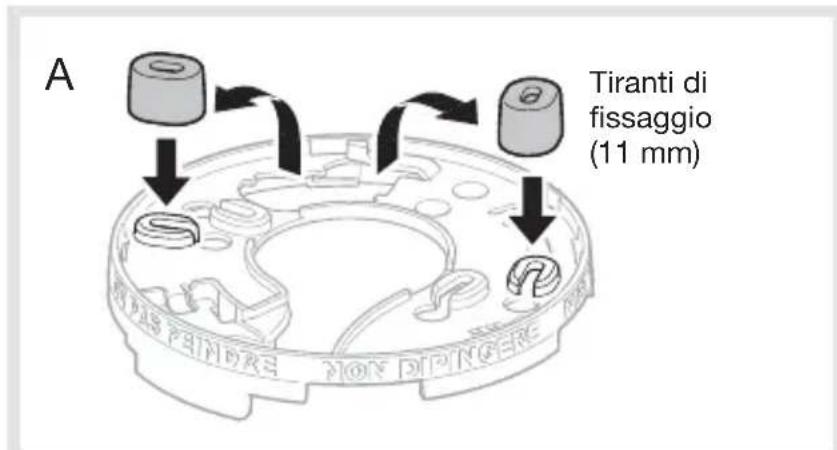

Fissaggio sporgente (Fig. A)
- Collocare lo zoccolo nell'ubicazione prevista e segnare (con matita) la posizione dei 2 fori di fissaggio (identificati: 60 o 85).
- Forare mediante una punta (diametro 5 mm).
- Fissare lo zoccolo mediante spinotti e viti appropriate.
Onde permettere l'entrata di cavi sporgenti staccare i 2 tiranti di fissaggio e intercalarli fra il soffitto e lo zoccolo coprendo i 2 fori di fissaggio scelti.
Bloccaggio facoltativo del rilevato - re sullo zoccolo di fissaggio (Fig. B)
Il bloccaggio facoltativo serve a dissuadere la rimozione non autorizzata del rilevatore. Mediante una pinza tagliente, tagliare il dente di bloccaggio.
Ormai l'apertura sarà possibile solo mediante un cacciavite a lama piatta.
Allineare le 2 frecce di guida presenti sullo zoccolo e sul rilevatore dopodiché bloccarlo ruotando in senso orario.
Il rilevatore non può venire bloccato sul suo zoccolo se la batteria non è nel suo alloggiamento. Non forzare.


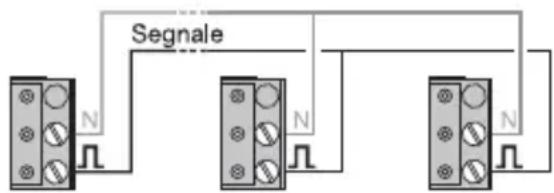

Posa di vari rilevatori in rete
È possibile collegare fra loro un numero massimo di 40 rilevatori onde permettere l'attivazione dell'allarme sull'insieme dei rilevatori di fumo dell'abitazione.
- Dopo avere fissato lo zoccolo dei rilevatori, sbloccare la morsettiera di connessione.
- Poi effettuare il seguente cablaggio:
TG 500A / TG 500B
Per un filo di sezione di 1,5 mm ^2 , non superare una distanza di 400 m.
- Richiudere la morsettiera di connessione sul supporto.
- Bloccare il rilevatore sul suo zoccolo.
Collegare fra loro solo i rilevatori di modello identico.
Per il collegamento in rete dei rilevatori TG501, è possibile un'alimentazione asimmetrica. Prevedere quindi una protezione con interruttore separato.
Per l'alimentazione e la trasmissione dei segnali dei rivelatori di fumo deve essere disposto separatamente un cavo apposito (NYM-0/3 x 1,5 mm ^2 o NYM-4 x 1,5 mm ^2 con cavo di terra).
Test del rilevatore
La suoneria è attenuata durante un test manuale del rilevatore di fumo, tuttavia si consiglia di avvertire il vicinato e prendere le precauzioni necessarie per evitare i rischi di disturbi auditivi.
Non servirsi mai d'una fiamma nuda per testare il rilevatore di fumo.
Test manuale
Premere (5 secondi circa) il tasto test fino all'attivazione della suoneria integrata. Il rivelatore provoca fino rilascio del tasto test:
Rilevatore in test
Altri rilevatori intercollegati in rete filare
| Lampeggia rapidamente | Lampeggia rapidamente | |
| 1 lampeggio ogni secondo | accensione spia di segnalazione emergenza | |
| 1 secondo di suoneria (73 dB (A) a 3 m) seguito da 1 secondo di pausa | 1 secondo di suoneria (73 dB (A) a 3 m) seguito da 2 secondi di pausa |
Test di rilevazione:
Nebulizzate attraverso le aperture a circa 10 cm di distanza dalla testa di rilevazione, utilizzando una bomboletta test, per 1-2 secondi.
Se si effettua un test manuale entro 5 minuti dall'utilizzo della bomboletta, il rilevatore emette nei successivi 10 secondi una serie di segnali acustici sempre più frequenti fino all'attivazione della sirena che avviene tra i 12 e 22 secondi successivi.
Se la serie di toni acustici non si avvia, significa che la concentrazione di fumo nella testa di rilevazione non è sufficiente; nebulizzate nuovamente utilizzando la bombola di test.
Si consiglia di realizzare il test manuale almeno una volta al mese e soprattutto dopo una lunga assenza.
Inibizione volontaria del rilevatore
È possibile disattivare il rilevatore per una durata di 15 minuti:
- prima di intraprendere attività eventualmente generatrici di fumo (pulizia d'una stanza polverosa, disintasamento d'un caminetto...) e quindi attivazioni intempestive,
- per tacitare l'allarme in caso di rilevazione di fumo non pericolosa.
A questo scopo, premere il tasto test fino al 1º bip o fino a quando il rilevatore taciterà la sua suoneria integrata. La spia di stato del rilevatore lampeggia allora ogni 2 secondi.
In capo a questi 15 minuti o dopo un test manuale, il rilevatore ritorna automaticamente operativo la spia di stato del rivelatore lampeggia ogni 10 secondi.
Durante questi 15 minuti, il rilevatore non potrà riconoscere il fumo, né generare allarmi.
Nel caso di una posa in rete e di rilevazione di fumo non pericolosa, è obbligatorio inibire il rilevatore all'origine della rilevazione (led rosso lampeggiante) arrestare la segnalazione acustica.
Segnalazione delle anomalie
Anomalia d'alimentazione:
Rilevatore all'origine dell'anomalia
 | TG 500A/TG 500B1 lampeggioogni 5 secondi | TG 501A- |
 | 2 bip rapidi ogni 60 secondi | |
All'apparizione dell'anomalia d'alimentazione, il rilevatore continua a funzionare perfettamente per 30 giorni. Si consiglia di sostituire la batteria quanto prima.
Se la segnalazione sonora del difetto d'alimentazione appare in un momento inopportuno, è possibile rinviarla di 8 ore su una durata massima di 7 giorni premendo il tasto test fino al 1° bip. Disponete così di questo lasso di tempo per sostituire la batteria.
Anomalia di testa di rilevazione intasata:
Rilevatore all'origine dell'anomalia
 | TG 500A/TG 500B8 lampeggiogni 8 secondi | TG 501A- |
 | 8 bip rapidi ogni 58 secondi | |
Se la segnalazione sonora dell'anomalia di testa di rilevazione intasata appare in un momento inopportuno, è possibile rinviarla di 8 ore su una durata massima di 7 giorni premendo il tasto test fino al 1° bip.
Disponete così di questo lasso di tempo per pulire il rilevatore.
Manutenzione
Manutenzione della testa di rilevazione
La manutenzione regolare del rilevatore ha un'importanza essenziale. Le scanalature della testa di rilevazione vanno spolverate mediante un aspiratore almeno una volta all'anno o ad ogni segnalazione di testa di rilevazione intasata (vedasi Segnalazione delle anomalie).
Se la segnalazione di testa di rilevazione intasata persiste anche dopo rimozione della polvere, sostituire il rilevatore.
I rilevatori di fumo non vanno in nessun caso utilizzati più di 10 anni.
Il rilevatore di fumo non contiene materiali radioattivi, in caso di messa in discarica; tuttavia siete cortesemente pregati di gettare il rilevatore negli appositi contenitori.
Cambio della batteria
A. Se l'apertura del rilevatore non è bloccata.
- Rimuovere il rilevatore dal suo zoccolo ruotando in senso antiorario fino al clic d'apertura.
- Sostituire la batteria usata.
- Bloccare il rilevatore sul suo zoccolo.
- Procedere ad un test (vedasi Test del rilevatore).
B. Se l'apertura del rilevatore è bloccata (vedasi Fissaggio).
- Introdurre un cacciavite a lama piatta in questa tacca.
- Rimuovere il rilevatore dal suo zoccolo ruotando in senso antiorario fino al clic d'apertura.
- Sostituire la batteria usata.
- Bloccare il rilevatore sul suo zoccolo.
- Procedere ad un test (vedasi Test del rilevatore).
Tassativo : sostituire la batteria fornita con una batteria alcalina di tipo identico (9 V, 6LR61).
Depositare la batteria negli appositi punti di riciclo.
In caso di lavori
È vietato dipingere il rilevatore.
Se certi lavori sono necessari dopo la posa, coprirlo completamente mediante la protezione plastificata (fornita). Non dimenticare di rimuovere la protezione plastificata alla fine dei lavori.
Il funzionamento del rilevatore di fumo non possibile in associazione con un dispositivo antincendio ad innaffiamento.
Garanzia
24 mesi contro tutti i difetti di materiale o di fabbricazione, a partire dalla data di produzione. In caso di difetti, il prodotto deve essere restituito al grossista da cui è avvenuto l'acquisto. La garanzia ha valore solo se viene rispettata la procedura di reso tramite installatore e grossista e se dopo la verifica del nostro servizio controllo qualità non vengono riscontrati, difetti dovuti ad una errata messa in opera e/o ad una utilizzazione non conforme alla regola dell'arte, ad una modifica del prodotto. Le eventuali note informative del difetto dovranno essere allegate al prodotto reso.
Prepararsi all'incendio
- Prevedete un
itinerario d'evacuazione.
• Preparate un piano d'evacuazione per tutti i locali. - Al suolo il fumo è meno concentrato: uscite “strisciando”.
- Quando squilla l'allarme, svegliate tutti.
- Prevedete un punto di raduno all'esterno dell'abitazione.
- Evitate qualsiasi entrata inutile nell'abitazione in fiamme.
- Chiamate i pompieri.
Riassunto delle reazioni e delle segnalazioni del vostro rivelatore
Funzionamento normale
Ogni rilevatore
1 lampeggio ogni 10 secondi
Rilevazione di fumo (1)
Rilevatore all'origine della rilevazione di fumo
Altri rivelatori intercollegati in rete filare
Lampeggia rapidamente
Accensione spia di
segnalazione emergenza
Attivazione d'una suoneria integrata continua (85 dB(A) à 3 m)
(1) Reazioni fino alla dissipazione del fumo
Test del rilevatore (2)
Rilevatore all'origine del test
Altri rivelatori intercollegati in rete filare
Lampeggia rapidamente
1 lampeggio ogni secondo
1 secondo di suoneria (73 dB (A) a 3 m) seguito da 1 secondo di pausa
Lampeggia rapidamente
Accensione spia di segnalazione emergenza
1 secondo di suoneria (73 dB (A) a 3 m) seguito da 2 secondi di pausa
(2) Reazioni in seguito a pressione superiore a 5 s sul tasto test e fino al rilascio di questo tasto
del rilevatore
È possibile disattivare de il rilevatore per una durata di 15 minuti:
- prima di intraprendere attività eventualmente generatrici di fumo (pulizia d'una stanza polverosa, disintasamento d'un caminetto...) e quindi attivazioni intempestive,
• per tacitare l'allarme in caso di rilevazione di fumo non pericolosa.
A questo scopo, premere il tasto test fino al 1° bip o fino a quando il rilevatore taciterà la sua suoneria integrata. La spia di segnalazione di stato del rilevatore lampeggia allora ogni 2 sec.
Durante questi 15 minuti, il rilevatore non potrà riconoscere il fumo, né generare allarmi.
In capo a questi 15 minuti o dopo un test manuale, il rilevatore ritorna automaticamente operativo la spia di segnalazione di stato del rilevatore lampeggia ogni 10 secondi.
Segnalazione delle anomalielnibizione volonta
Anomalia d'alimentazione
| Rilevatore all’origine dell’anomalia | ||
 | TG 500A/TG 500B1 lampeggio ogni 5 secondi | TG 501A- |
 | 2 bip rapidi ogni 60 secondi | |
Anomalia di testa di rilevazione intasata
| Rilevatore all’origine dell’anomalia | ||
 | TG 500A/TG 500B8 lampeggi ogni 8 secondi | TG 501A- |
 | 8 bip rapidi ogni 58 secondi | |
Grazie ad una cellula crepuscolare, la segnalazione sonora delle anomalie d'alimentazione e della testa di rilevazione intasata viene inibita durante la notte e rinviata di 12 ore (limite massimo).
Se la segnalazione sonora del difetto d'alimentazione o della testa di rilevazione intasata appare in un momento inopportuno, è possibile rinviarla di 8 ore su una durata massima di 7 giorni premendo il tasto test fino al 1° bip.
Disponete così di questo lasso di tempo per fare intervenire il vostro installatore.
Specifiche tecniche
- Tipo di rilevazione: rilevatore ottico di fumo
• Copertura media: 50 m² - Uso: interno
- Alimentazione:
- TG 500A / TG 500B:
- batteria alcalina 9 V (Tipo: DURACELL PLUS / 6LR61); autonomia 4 anni circa
- batteria lithium 9 V (ULTRALIFE / U9VL-J-P); autonomia 10 anni circa
- TG 501A:
- 230 V \~
- batteria alcalina 9 V (Tipo: DURACELL PLUS / 6LR61); autonomia: 10 anni circa (nessuna batteria lithium)
- Segnalazione:
- dello stato del rilevatore,
- delle attivazioni,
-
delle anomalie: spia rossa
-
Accensione spia di segnalazione emergenza in caso di rilevazione di fumo: spia bianca
- Suoneria integrata: in caso di rilevazione: di 85 dB a 3 m
-
Suoneria integrata
-
in caso di test,
- di segnalazione,
-
di un'anomalia: di 73 dB a 3 m
-
Interconnessione filare: 40 rilevatori (massimo)
• Lunghezza del cavo: 400 m massimo - Diametro del cavo: 1,5 mm ^2 massimo
- T° di funzionamento: - 10 °C a + 55 °C
- T° di stoccaggio: - 10 °C a + 60 °C
- Indice di protezione: IP32
- Dimensioni (D x H): 125 mm x 48 mm
- Peso: 210 g
• Norme: DIN EN 14604: 2005
Documento non contrattuale, può essere soggetto a modifiche senza preavviso.
Il rivelatore di fumo TG500A/B è conforme ai requisiti del regolamento (EU)
n° 305/2011 e a tutte le caratteristiche essenziali dello standard armonizzato EN 14604 (2005).
La dichiarazione di prestazione del prodotto TG500A/B può essere scaricata sul sito Internet commerciale hager del paese considerato.
Il rivelatore di fumo TG501A è conforme ai requisiti del regolamento (EU)
n° 305/2011 e a tutte le caratteristiche essenziali dello standard armonizzato EN 14604 (2005).
La dichiarazione di prestazione del prodotto TG501A può essere scaricata sul sito Internet commerciale hager del paese considerato.
