MANUALE UTENTE KL 12 DB Technologies

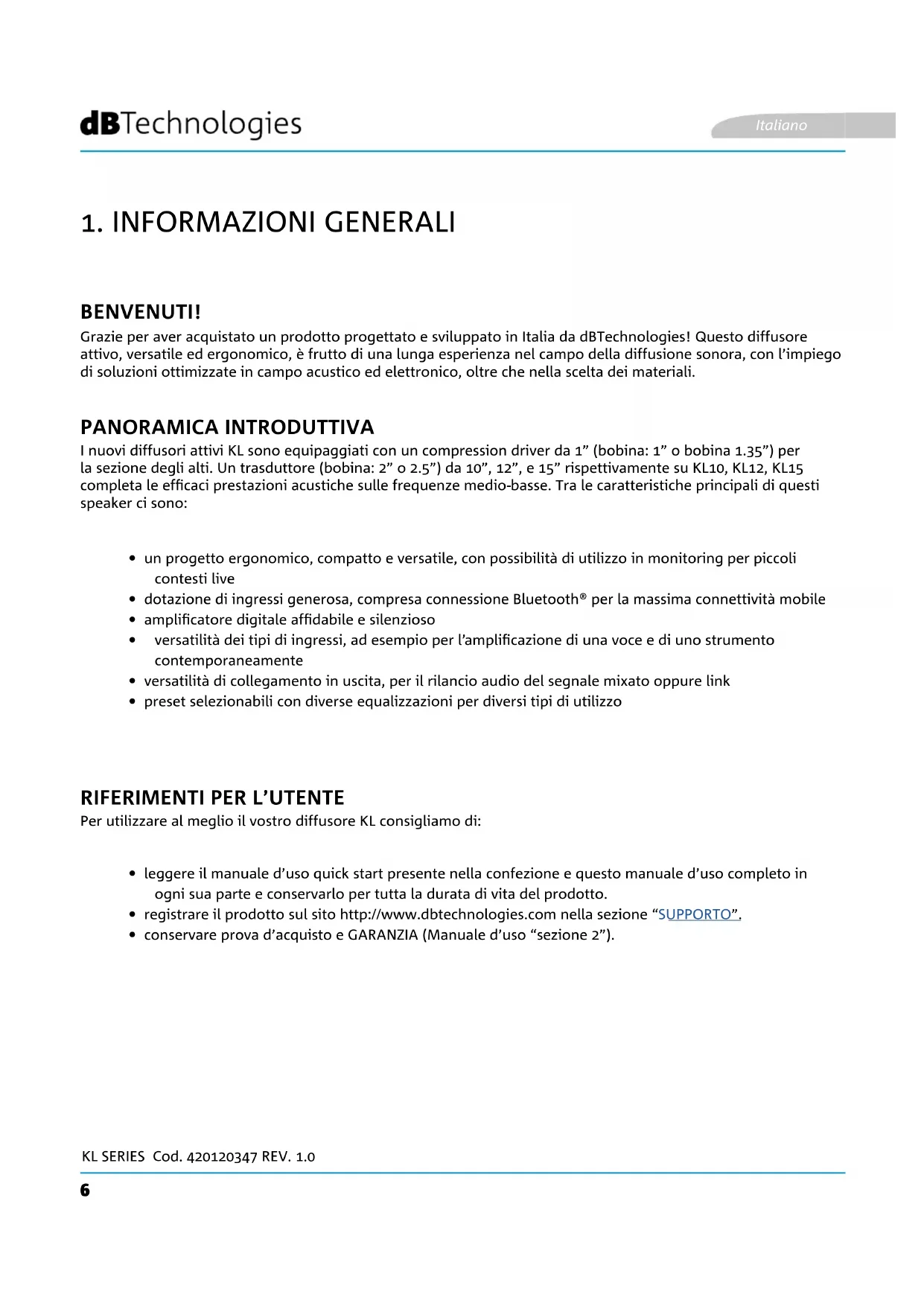

1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l’impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali. I nuovi diffusori attivi KL sono equipaggiati con un compression driver da 1” (bobina: 1” o bobina 1.35”) per la sezione degli alti. Un trasduttore (bobina: 2” o 2.5”) da 10”, 12”, e 15” rispettivamente su KL10, KL12, KL15 completa le efcaci prestazioni acustiche sulle frequenze medio-basse. Tra le caratteristiche principali di questi speaker ci sono: Per utilizzare al meglio il vostro diffusore KL consigliamo di:

• un progetto ergonomico, compatto e versatile, con possibilità di utilizzo in monitoring per piccoli contesti live

• dotazione di ingressi generosa, compresa connessione Bluetooth® per la massima connettività mobile

• amplicatore digitale afdabile e silenzioso

• versatilità dei tipi di ingressi, ad esempio per l’amplicazione di una voce e di uno strumento contemporaneamente

• versatilità di collegamento in uscita, per il rilancio audio del segnale mixato oppure link

• preset selezionabili con diverse equalizzazioni per diversi tipi di utilizzo

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

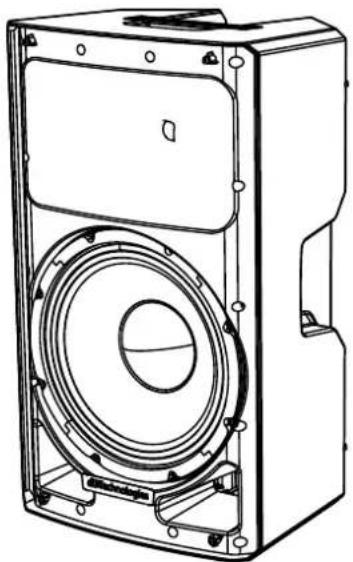

DIMENSIONI COPERTURA ACUSTICA La serie KL è stata progettata con particolare attenzione all’ottimizzazione di peso ed ingombro. Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza. Per una rapida comparazione dei 3 modelli, le misure complessive sono: Larghezza: 310 mm (KL10) 365 mm (KL12) 430 mm (KL15) Altezza: 521 mm (KL10) 622,5 mm (KL12) 722,5 mm (KL15) Profondità: 292,5 mm (KL10) 342 mm (KL12) 402 mm (KL15) Il particolare disegno della tromba, schematizzata in gura, è comune ai 3 modelli. con coverage: 90° x 60°. Tenere conto di questi dati ad esempio in caso di eventuale utilizzo con funzione monitoring. Italiano

KL SERIES Cod. 420120347 REV. 1.0 Tra le caratteristiche meccaniche ricordiamo: A - Maniglie B - Foro con inclinazione selezionabile tra 0° e 7.5°. La selezione avviene premendo i due fori indicati sul fondo dello speaker. MECCANICA 7.5°9 KL SERIES Cod. 420120347 REV. 1.0 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplicatore è il cuore della serie KL. Il controllo del sistema è afdato a un potente DSP dedicato che gestisce diversi parametri. La potenza di amplicazione sonora è di 400 W Peak (KL10) e 800 W Peak (KL12-KL15). Il pannello amplicatore è caratterizzato da: ATTENZIONE!

• Proteggere il modulo dall’umidità.

• Non tentare in nessun modo di aprire l’amplicatore.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

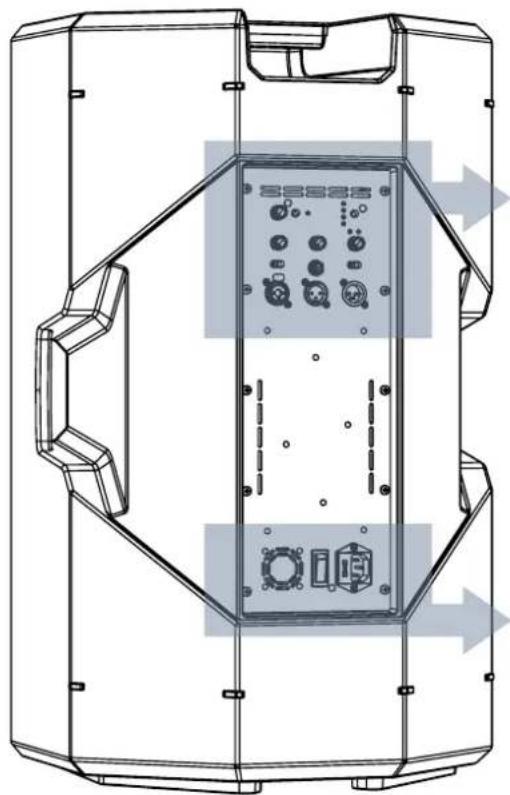

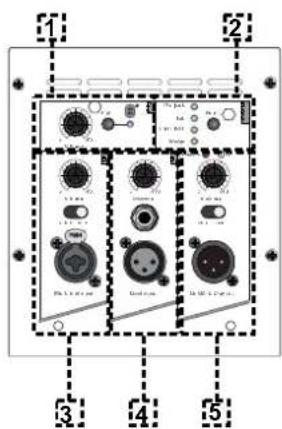

• Sezione di Input, Output e Controllo

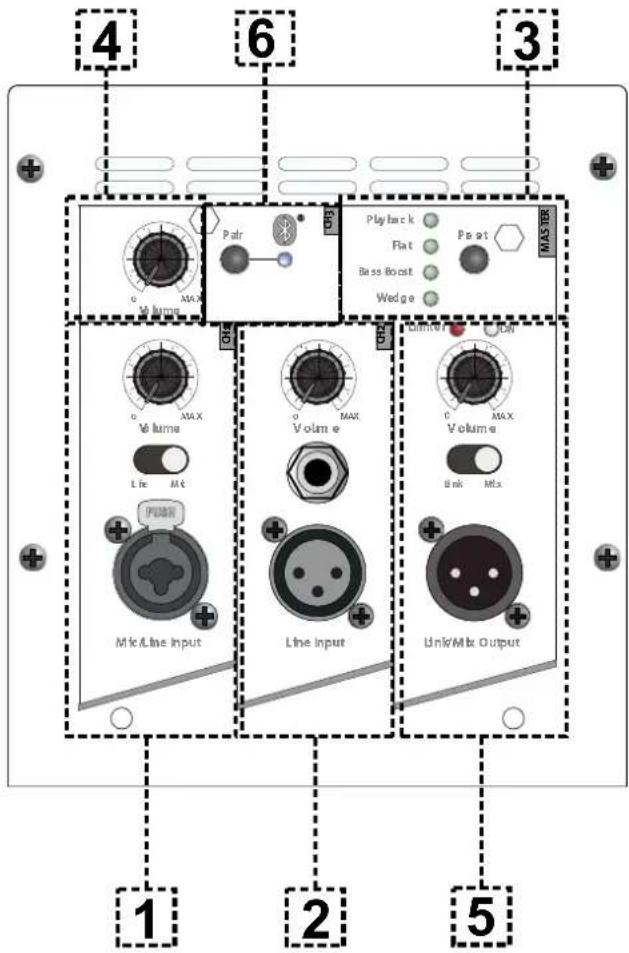

• Sezione di Alimentazione Italiano ALIMENTAZIONE CONTROLLO10 KL SERIES Cod. 420120347 REV. 1.0 SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

Dotata di connettore per cavo bilanciato (XLR), comprende selettore Link/Mix Output

I preset selezionabili sono illustrati in questa tabella come promemoria. Playback, indicato nella riproduzione di un programma musicale registrato Flat, ottimizzatper una risposta priva di equalizzazioni o enfasi in frequenza Bass Boost, con esaltazione delle basse frequenze Wedge, ottimizzato per l’utilizzo in modalità monitor

2. SEZIONE DI INPUT “CH2”

Dotata di connettore alternativo per connettere sia cavi con connettori XLR e TRS, comprende la regolazione del livello di canale di linea.

1. SEZIONE DI INPUT “CH1”

Dotata di connettore Combo per connettere sia cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l’impedenza a livello di linea (“Line”) o a livello microfonico (“Mic”). Italiano

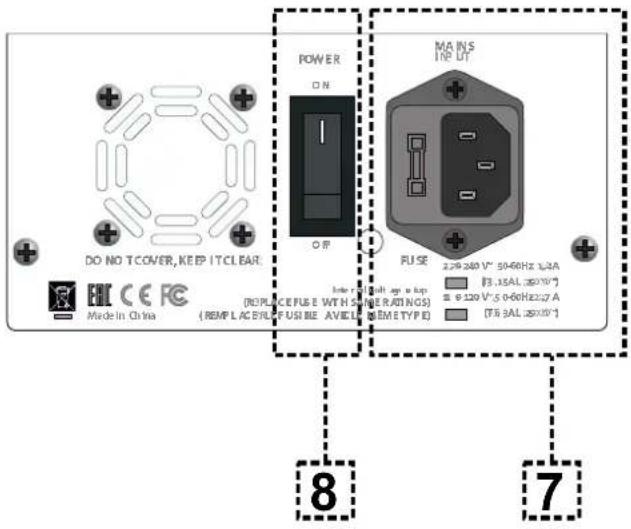

Ingresso per connettore VDE, per il collegamento alla rete elettrica di linea.

8. INTERRUTTORE ON/OFF

Interruttore per l’accensione (ON) o lo spegnimento (OFF) del dispositivo.

SEZIONE DI ALIMENTAZIONE

ATTENZIONE! Utilizzare solo cavi di alta qualità ed integri. L’utilizzo di cavi di scarsa qualità o danneggiati potrebbe compromettere la funzionalità del diffusore. Italiano

CONTENUTO DELLA CONFEZIONE

Vericate che il contenuto dell’imballo del diffusore KL 10, KL 12 o KL 15 sia completo. L’imballo contiene:

• cavo di alimentazione VDE

• quick start e documentazione relativa alla garanzia Italiano MIXER/LINEA MICROFONO

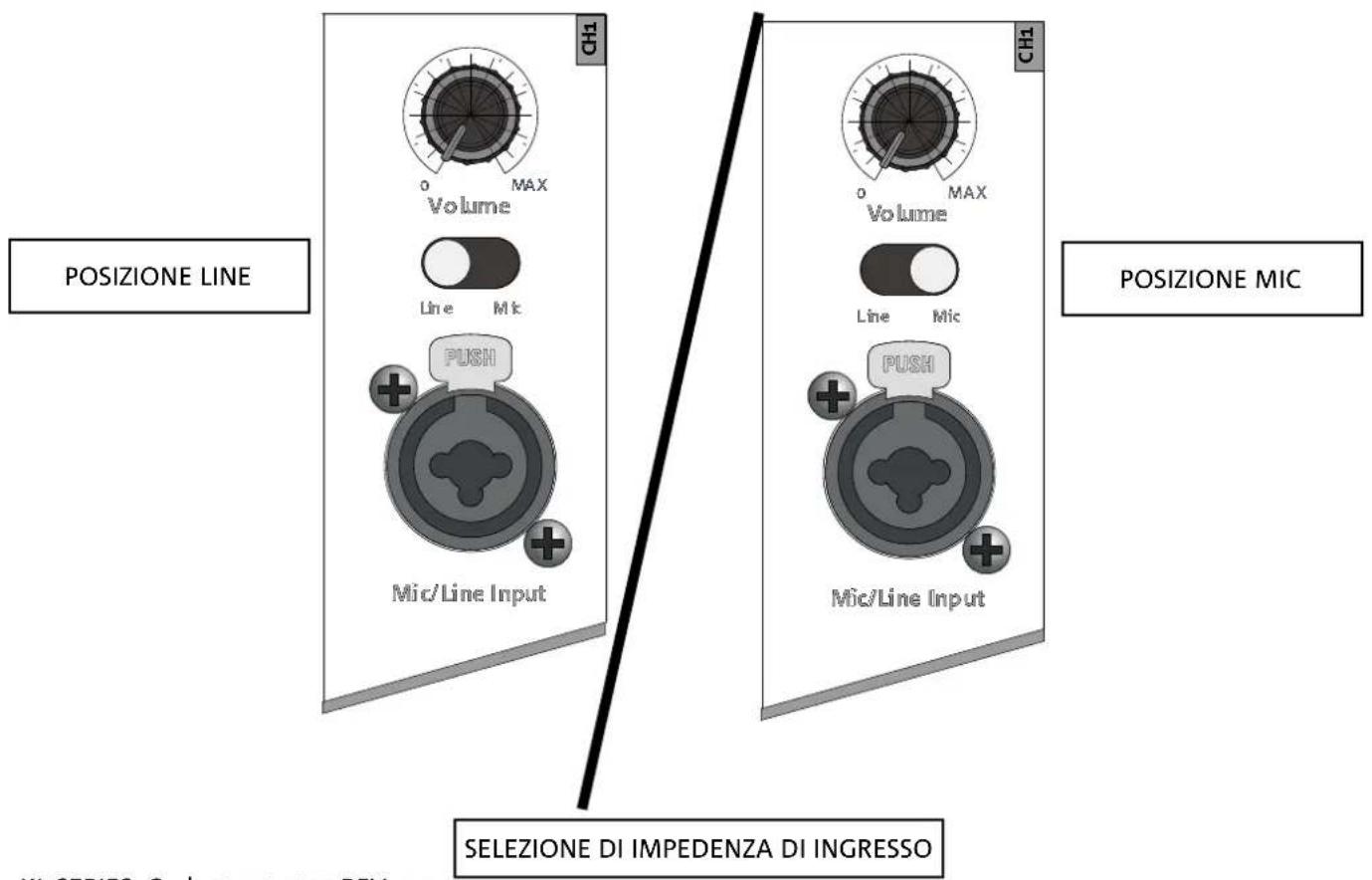

POSIZIONE MIC POSIZIONE LINE

SELEZIONE DI IMPEDENZA DI INGRESSO13

KL SERIES Cod. 420120347 REV. 1.0 E’ possibile connettere no a 2 ingressi cablati nella sezione di input e controllo sul retro dello speaker, oltre alla connessione Bluetooth®. La selezione in ingresso Line/Mic si imposta per selezionare l’impedenza a livello di linea o microfonica. Il selettore Out Routing Selector (5) nella posizione “Link” permette di fornire in uscita al secondo speaker solo il segnale proveniente dal canale CH1. Nella posizione “Mix” il mixing dei canali. Regolare il livello di ogni canale collegato. Una volta effettuato il collegamento degli ingressi, selezionare il corretto DSP preset (3). Italiano

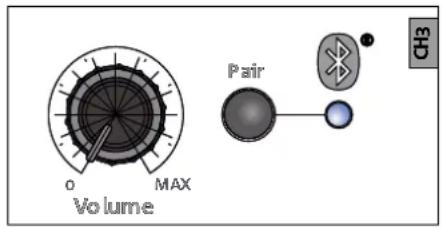

UTILIZZO DEL BLUETOOTH®

Per effettuare una sincronizzazione Bluetooth®, attivarne prima la funzione sul dispositivo mobile da connettere. Successivamente, sullo speaker KL, premere il tasto PAIR, il led relativo lampeggia. A questo punto sul dispositivo mobile apparirà il nome del modello: abilitarne la connessione, il led relativo diventa fisso. A questo punto lo streaming audio può essere riprodotto dallo speaker.

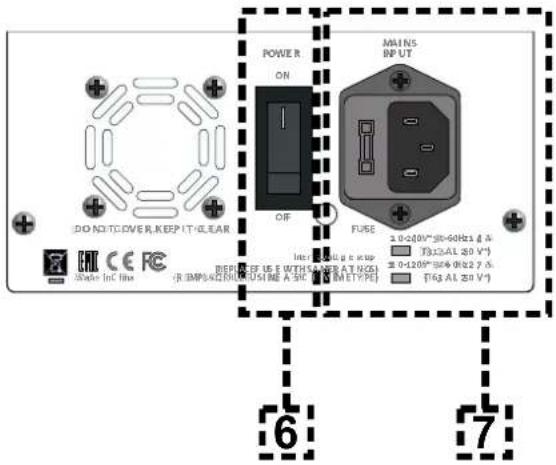

• Collegare il cavo di alimentazione alla presa (7), e quindi agire sul selettore (6) di accensione sulla posizione ON.

COLLEGAMENTO DELL’ ALIMENTAZIONE

ALIMENTAZIONE ATTENZIONE! Utilizzare solo cavi di qualità. Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono. COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio)

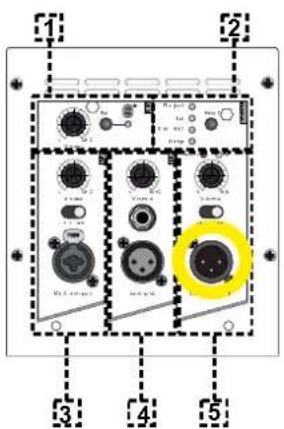

E’ possibile il collegamento dell’uscita di uno speaker KL a un secondo speaker, utilizzando un cavo con connettore bilanciato XLR, che connetta l’uscita (5) del primo speaker all’ingresso (3) o (4) del secondo speaker. Impostare in caso il relativo selettore sulla posizione “LINE”. Il selettore Out Routing Selector (5) nella posizione “Link” permette di fornire in uscita al secondo speaker solo il segnale proveniente dal canale CH1. Nella posizione “Mix” il mixing dei canali. Italiano

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.

• In nessun caso utilizzare le maniglie del diffusore per appenderlo

• Vericare sempre che il posizionamento sia stabile, e che l’installazione non costituisca fonte di pericolo per persone, animali o cose.

• Effettuare l’installazione su una supercie di appoggio piana e priva di inclinazione, in caso contrario è obbligatorio un ssaggio addizionale di sicurezza.

1 speaker KL è installabile su stativo a treppiede opzionale (accessorio SSB2) standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 150 cm per KL10, KL12. KL15. ATTENZIONE!

• Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata. Tramite installazione con l’accessorio DS2-S, è possibile utilizzare 1 KL direttamente su subwoofer dotato di angia M20. Per ulteriori informazioni consultare il manuale relativo dell’accessorio.

INSTALLAZIONE SU SUBWOOFER CON PALO

E’ possibile l’utilizzo di un solo speaker montato su palo diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 150 cm per KL10, KL12, KL15. In caso di subwoofer modello DVA S08DP o SUB 28D è necessario un ssaggio meccanico addizionale, o un ssaggio con cinghie per assicurare correttamente l’installazione in sicurezza. Italiano16 KL SERIES Cod. 420120347 REV. 1.0 Gli speaker della serie KL possono essere utilizzati come monitor per piccoli contesti live. In questo caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzare gli opportuni settaggi DSP come indicati nella tabella “DSP preset” in modalità wedge. UTILIZZO WEDGE (MONITORING) Italiano17 KL SERIES Cod. 420120347 REV. 1.0 A completamento della serie, sono previsti come opzionali i seguenti accessori:

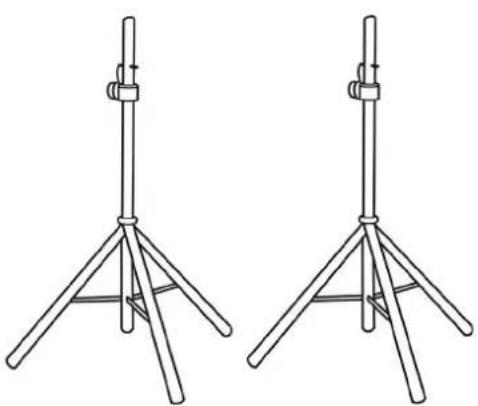

• SSB2, coppia di treppiedi diametro 35 mm Per ogni ulteriore informazione si prega di consultare i manuali relativi.

• Non utilizzare mai le maniglie per appendere il diffusore! ATTENZIONE! Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com SSB2 (COPPIA DI TREPPIEDI) Italiano

2. Vericare che il cavo di alimentazione con connettore VDE sia correttamente inserito.

1. Vericare che i collegamenti in ingresso del segnale audio (CH1 e/o CH2) siano correttamente effettuati.

2. Vericare che i cavi utilizzati non siano danneggiati.

3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in

4. Vericare che i livelli degli ingressi (CH1 e/o CH2) siano adeguati.

1. Regolare per primo il volume della sorgente, poi portare il guadagno degli ingressi (CH1 e/o CH2) a un

livello adeguato. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).

2. Vericare che le impostazioni di selezione dell’ingresso (CH1 --> Mic/Line, CH2 --> Line/Instr) siano

corretti rispetto alla sorgente

3. Vericare che le impostazioni di “DSP” preset siano adeguate all’utilizzo prescelto.

Il diffusore non si accende: Il diffusore si accende ma non emette nessun suono: Il diffusore emette un suono insufciente o distorto: Italiano

1. Disconnettere tutti i dispositivi collegati e spegnere l’alimentazione.

2. Vericare che il selettore Ground Lift sia correttamente impostato.

3. Vericare che i cavi di collegamento non siano danneggiati.

4. Effettuare le connessioni di nuovo ed accendere lo speaker.

Si percepisce un ronzio di fondo:19 KL SERIES Cod. 420120347 REV. 1.0

6. SPECIFICHE TECNICHE

GENERALE DATI ACUSTICI AMPLIFICATORE Tipologia: Risposta in frequenza [-10dB]: Tipologia: HF compression diver (uscita): Max SPL: LF Voice coil: Risposta in frequenza [-6dB]: Classe di amplicazione: LF: HF voice coil: Frequenza di crossover (24 dB/oct): Diffusore attivo a 2 vie 55 Hz - 18 kHz (KL10) / 52 Hz - 18 kHz (KL12) / 48 Hz - 18 kHz (KL15) Classe D(LF)+Classe AB(HF)

Controller interno: Ingressi: Uscite: Convertitore A/D D/A: DSP 28/56 bit 1 x Combo (XLR/Jack), 1 x (TRS o XLR), 1 x Bluetooth® 48 kHz 1x XLR link OUT Peak, RMS, Limiter Italiano Limiter: Alimentazione: 1 x VDE INTERFACCIA UTENTE Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*): 0,45 A (230 V) - 0,75 A (115 V) [KL10] / Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**): 1,1 A (230 V) - 1,7 A (115 V) [KL10] / 1,4 A (230 V) - 2,7 A (115 V) [KL12-KL15] Assorbimento con speaker acceso in assenza di segnale (idle): 22,5 W Corrente di inrush: 14,07 A SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

• NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento. ** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.21 KL SERIES Cod. 420120347 REV. 1.0 DIMENSIONI Materiale: Polipropilene PP rinforzato Griglia: Predisposizione per y-bar: Lavorazione CNC

Larghezza: Maniglie: Profondità: Altezza: Montaggio su palo: Peso: 310 mm (KL10) 365 mm (KL12) 430 mm (KL15) 2 (laterale, superiore) 292,5 mm (KL10) 342 mm (KL12) 402 mm (KL15) 521 mm (KL10) 622,5 mm (KL12) 722,5 mm (KL15) Sì, 36 mm 11,7 kg (KL10) 16,5 kg (KL12) 19,3 kg (KL15) Caratteristiche, speciche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Italiano22 KL SERIES Code 420120347 REV. 1.0
