MANUALE UTENTE FURM50001 ABUS

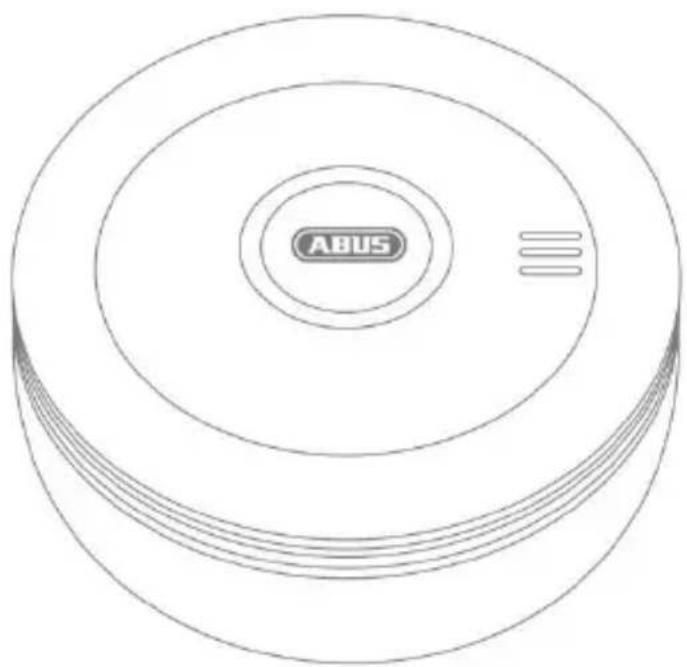

Rilevatore di fumo senza fili FURM50000

(IT) Istruzioni per l'installazione e l'uso

Rilevatore di fumo senza fili

N. modello: FURM50000

5.1 INFORMAZIONI GENERALI 7
5.2 AVVERTENZA SULLA BATTERIA 8
5.3 PULIZIA 9
5.4 IMBALLAGGIO 9
5.5 FUNZIONAMENTO DELL'APPARECCHIO 9

1. DOTAZIONE 10

2. DATI TECNICI....10

7.1 APPARECCHI COMPATIBILI 11
7.2 DIRETTIVA CE ROHS 11

10.1 INSERIMENTO O SOSTITUZIONE DELLA BATTERIA 13

11.1 FATTORI CHE INFLUENZANO LE PRESTAZIONI 17

11.2 DOVE INSTALLARE I RILEVATORI DI FUMO 18

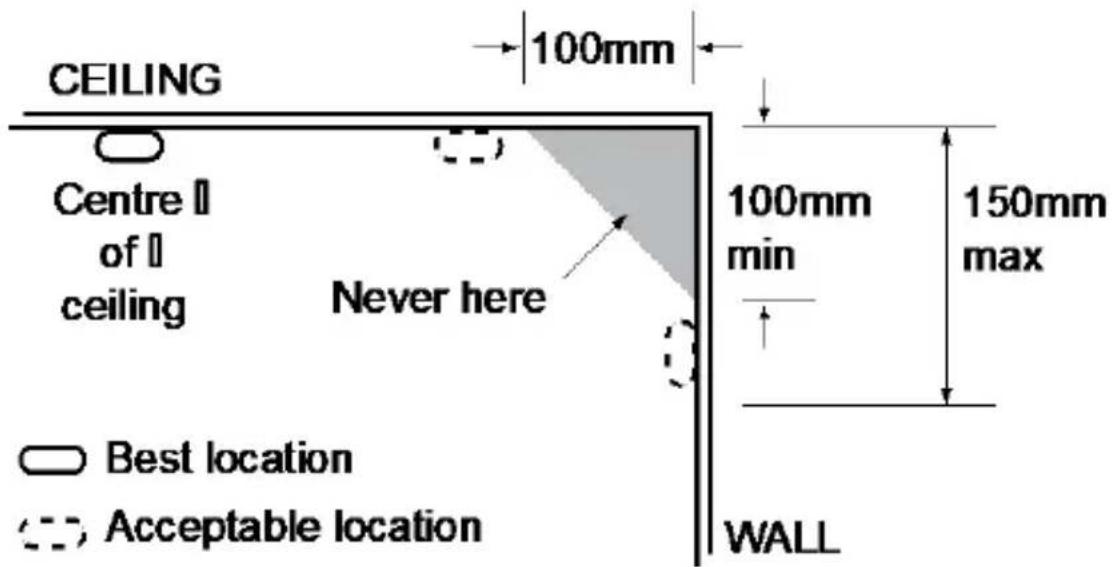

11.3 DOVE NON INSTALLARE I RILEVATORI DI FUMO 20

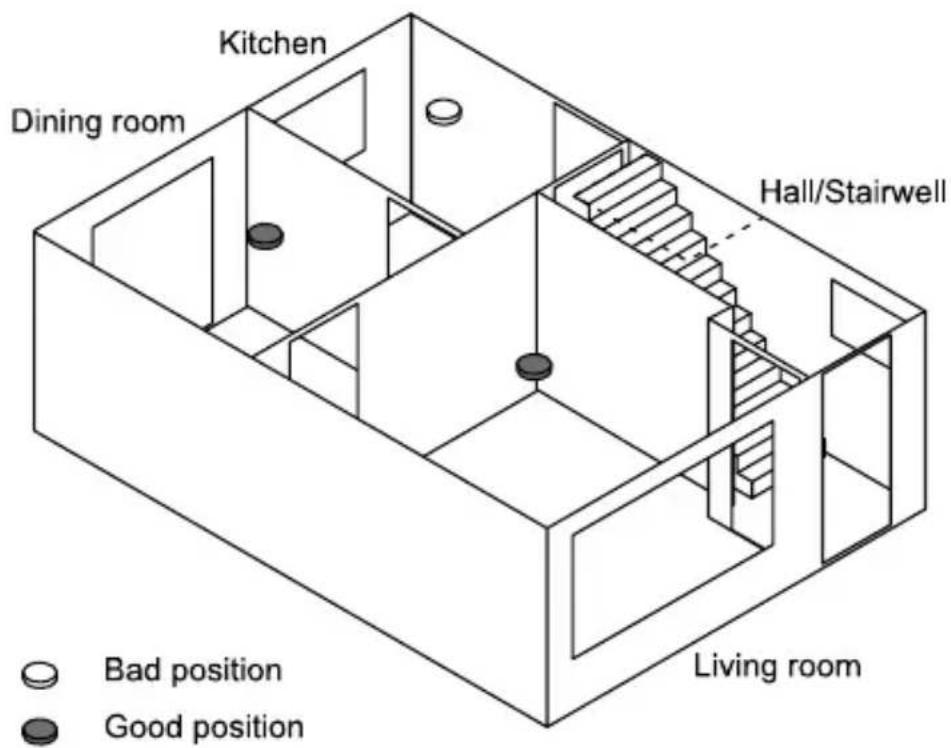

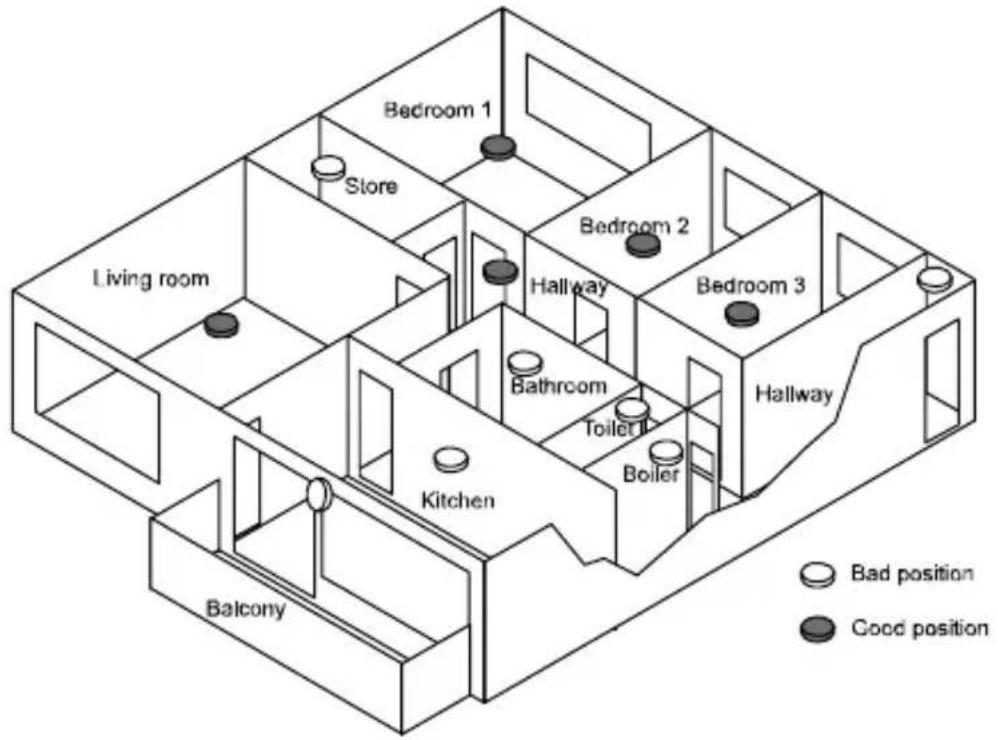

11.4 ESEMPI 22

11.5 LIMITI DEL RILEVATORE DI FUMO 25

12. INSTALLAZIONE ...... 25

13. IMPIEGO....26

13.1 DISATTIVAZIONE DI UN ALLARME 27

13.2 TEST 27

14. CURA E MANUTENZIONE ......28

15. GARANZIA 28

IT 4 IT

1. DICHIARAZIONE DI CONFORMITÀ ......29
2. SMALTIMENTO 29

IT 5 IT

2. Prefazione e uso conforme

Gentile cliente,

La ringraziamo per aver acquistato questo rilevatore di fumo senza fili. L'apparecchio è stato realizzato secondo lo stato attuale della tecnica.

Queste istruzioni contengono avvertenze importanti per la messa in funzione e l'utilizzo. Osservare le indicazioni e avvertenze fornite nelle presenti istruzioni per garantire un funzionamento in piena sicurezza. La preghiamo pertanto di conservare le presenti istruzioni in vista di una consultazione futura. Le istruzioni sono parte integrante di questo apparecchio. In caso di cessione dell'apparecchio a terzi, consegnare anche le relative istruzioni.

Il rilevatore di fumo ABUS FURM50000 è stato ideato per funzionare assieme ai ricevitori a 868 MHz a banda stretta di ABUS. L'apparecchio include un radiotrasmettitore integrato.

Il rilevatore di fumo non è conforme alla EN54 o ad altre norme di legge locali valide per impianti di segnalazione incendi collegati con i Vigili del Fuoco.

In qualità di installatore non configurare con il presente rilevatore di fumo un sistema di allarme antintrusione che debba rispettare la EN54 o altri standard di legge locali validi per impianti di segnalazione incendi.

Il rilevatore di fumo è concepito per essere impiegato in abitazioni, appartamenti o piccoli uffici ed è poco adatto per l'impiego nel settore commerciale o industriale.

Il compito principale del rilevatore di fumo è rilevare il fumo e attivare un allarme locale.

Il rilevatore di fumo invia anche un messaggio alla centrale dell'impianto antintrusione. La centrale del sistema di allarme può a questo punto emettere anche un segnale acustico per avvisare gli abitanti dell'edificio. La centrale del sistema di allarme può informare attraverso gli apparecchi di comunicazione installati anche le persone che non si trovano nelle immediate vicinanze (ad es. il locatore o il portiere).

Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato! Qualsiasi altro impiego è considerato non conforme!

3. Limitazione della responsabilità

È stato fatto tutto il possibile per garantire la correttezza del contenuto di queste istruzioni. In ogni caso il redattore e ABUS Security-Center GmbH & Co. KG declinano qualsiasi responsabilità per eventuali perdite o danni dovuti a installazione errata, uso improprio o alla mancata osservanza delle istruzioni e avvertenze sulla sicurezza. È esclusa la responsabilità per danni indiretti. Il prodotto nella sua interezza non deve essere modificato o trasformato. La mancata osservanza delle avvertenze comporta l'annullamento della garanzia.

Consigliamo di lavorare solamente con apparecchi che corrispondono allo stato attuale della tecnica.

Ci riserviamo quindi il diritto di apportare modifiche tecniche.

Il contenuto di queste istruzioni può subire modifiche senza previa comunicazione.

© ABUS Security-Center GmbH & Co. KG, 03/2014

4. Spiegazione dei simboli

Nelle istruzioni e sull'apparecchio vengono impiegati i seguenti simboli:

Simbolo		Parola chiave	Significato
		Avvertenza	Avvertimento su pericolo di lesioni o rischi per la propria salute .
		Avvertenza	Avvertimento su pericolo di lesioni o rischi per la propria salute dovuti alla tensione elettrica.
		Importante	Avvertenza di sicurezza su possibili danni all'apparecchio/agli accessori.
		Nota	Riferimento a informazioni importanti .

5. Avvertenze di sicurezza

5.1 Informazioni generali

Avvertenza

- Il rilevatore di fumo senza fili non rileva gas, vapori, calore elevato, bagliore di fuoco e fiamme! In questi casi sono necessari rilevatori con sensori speciali!

IT 7 IT

• Persone con una limitata capacità uditiva non possono udire l'allarme! In questo caso esistono rilevatori dotati anche di segnalatore ottico!
• I rilevatori di fumo senza fili aiutano a salvare vite umane. Per la Sua sicurezza, La preghiamo quindi di testare regolarmente la batteria e lo stato di funzionamento del rilevatore. La preghiamo di tenere presente che i rilevatori di fumo senza fili non possono evitare lo scoppio un incendio ma possono solamente segnalarne la presenza. Per la Sua sicurezza, La preghiamo di sostituire il rilevatore di fumo senza fili al più tardi ogni 10 anni.
• Nel caso di radiazioni elettromagnetiche particolarmente elevate possono verificarsi malfunzionamenti. Evitare quindi di installare il rilevatore vicino ad apparecchi che emettono radiazioni elettromagnetiche.

5.2 Avvertenza sulla batteria

Avvertenza

Indicazioni sull'uso delle batterie

Al momento della consegna l'apparecchio contiene batterie alcaline con 0% di cadmio (Cd) e 0% di mercurio (Hg).

• Tenere le batterie fuori dalla portata dei bambini, poiché potrebbero metterle in bocca e ingerirle. Questo può causare gravi danni alla salute. In questo caso contattare immediatamente un medico!
• Le normali batterie non devono essere ricaricate, riscaldate o gettate nel fuoco (pericolo di esplosione!).
• La batteria non va esposta direttamente a fonti di calore o a raggi solari e neppure conservata in luoghi che presentano temperature troppo elevate.
• La batteria non deve entrare in contatto con l'acqua.
• La batteria non deve essere smontata, forata o danneggiata.
• Batterie scariche o danneggiate possono causare bruciature sulla pelle se entrano in contatto con essa. In questo caso usare quanti protettivi adatti. Pulire il vano batterie con un panno asciutto.
• I contatti delle batterie non devono essere cortocircuitati.
• Sostituire tempestivamente le batterie in esaurimento.
• Sostituire sempre tutte le batterie contemporaneamente e utilizzare batterie dello stesso tipo.
• Inserire le batterie prestando attenzione alla corretta polarità (+/-).

IT 8 IT

5.3 Pulizia

• Gli apparecchi impolverati devono essere puliti. Accumuli di polvere presenti nelle feritoie possono essere aspirati o soffiati via. Se necessario, la polvere può essere rimossa con un pennello.
• La superficie esterna può essere pulita con un panno leggermente inumidito con acqua saponata. In caso di superfici lucide, utilizzare solamente panni in microfibra idonei.
• Fare attenzione che l'acqua non penetri all'interno dell'apparecchio.
  • Non lavare l'apparecchio in lavastoviglie.
• Non utilizzare detergenti aggressivi, corrosivi, caustici e abrasivi o spazzole dure.
  • Non utilizzare prodotti chimici.
• Non pulire l'apparecchio utilizzando liquidi facilmente infiammabili.

5.4 Imballaggio

Avvertenza

• Pericolo di soffocamento: tenere i materiali di imballaggio fuori dalla portata dei bambini!
• Rimuovere tutti i materiali di imballaggio prima di utilizzare l'apparecchio.

5.5 Funzionamento dell'apparecchio

Avvertenza

Per garantire il perfetto funzionamento dell'apparecchio, osservare i seguenti punti:

• Non coprire l'apparecchio!
- Non verniciare né coprire con carta da parati l'apparecchio!
- Non aprire o riparare mai l'apparecchio. La garanzia decade in caso di mancata osservanza delle presenti indicazioni.
- Non utilizzare più l'apparecchio se è caduto o se ha subito altri tipi di danni.
Se l'apparecchio viene ceduto a terzi, consegnare anche le presenti istruzioni per l'uso.

6. Dotazione

Rilevatore di fumo senza fili FURM50000 con zoccolo

Materiale per l'installazione

Istruzioni per l'uso, in diverse lingue

7. Dati tecnici

N. articolo	FURM50000
Conforme a	EN 14604: 2005 + corr:2008
Rilevamento del fumo	Principio della luce diffusa
Alimentazione di tensione	4,5 V DC, 3 batterie alcaline AA,batterie di ricambio: di buona qualitàad es. Duracell MN1500, Eveready EnergizerE91
Segnalazione di errore “batteria scarica”	< 3,2 V
Segnalazione di avviso “batteria scarica”	Ca. 30 giorni prima di essere completamentescarica
Durata delle batterie	Ca. 2 anni
Dimensioni (diametro x altezza)	122 mm x 50 mm (∅ x H)
Condizioni ambientali	Solo per ambienti interni
Temperatura di esercizio	-10 °C - +65 °C
Umidità max dell’aria	Umidità media relativa ca. 75% senzacondensazione
Classe ecologica	II (EN 50131-1 + A1:2009)
Classe di protezione	IP 20
Grado di sicurezza	2 (EN 50131-1 + A1:2009)
Frequenza radio	868,6625 MHz
Potenza di trasmissione radio	10 mW
Portata del segnale radio	Ca. 30 m in ambiente chiuso (a seconda delmateriale di costruzione dell’edificio)
Immunità ai disturbi HF	10 V/m (EN 50130-4:2011)
Segnali	Acustici (piezoelettrici) e ottici (LED)
Volume	Min 85 dB(A) @ 3m
Frequenza del segnale acustico	2,7 kHz
Segnalazione ottica	LED
Controllo antimanomissione	no
Segnale di supervisione	Sì, ca. ogni 4 minuti
Peso	Netto: 227,8 g

7.1 Apparecchi compatibili

FUAA500XY	Secvest
FU80XY	Secvest 2WAY
FU500X	Secvest 868
FUAA1001X	Secvest IP
CASA1001X	Modulo allarme IP
FU821X	Modulo universale radio
AZ4120	Ampliamento radio 8 zone Terxon MX
AZ4220	Ampliamento radio 8 zone Terxon LX

7.2 Direttiva CE RoHS

L'apparecchio è conforme alla Direttiva RoHS. La conformità alla Direttiva RoHS significa che nel prodotto o nei suoi elementi le seguenti sostanze non sono presenti in concentrazioni maggiori rispetto alle concentrazioni massime tollerate nei materiali omogenei, a meno che la sostanza non sia impiegata in casi esclusi dalla Direttiva RoHS:

a) 0,1% piombo (in peso)

b) Mercurio

c) Cromo esavalente

d) Bifenile polibromurato (PBB) ed eteri di difenile polibromurato

e) 0,01% cadmio (in peso)

8. Principio di funzionamento e caratteristiche

Per rilevare la presenza di fumo, il rilevatore funziona secondo il principio della luce diffusa. Nella camera di misura sono montati un trasmettitore e un ricevitore di luce. Entrambi sono separati da una parete

IT 11 IT

divisoria. Se nella camera di misura non vi è traccia di fumo, il trasmettitore e il ricevitore di luce non sono collegati a livello ottico. L'infiltrazione del fumo produce un'emissione luminosa, in modo tale che la luce investa il ricevitore. Il rilevatore fa quindi scattare l'allarme. Risuona un forte allarme acustico. L'allarme si disattiva non appena la camera di misura è di nuovo libera dal fumo.

• Area monitorata: 30 m ^2 all'interno di una stanza
• Funzionamento a batteria (3 batterie alcaline da 1,5 V)
• Riconoscimento automatico della condizione della batteria
• Allarme ottico e acustico
• Montaggio facile
• Controllo delle vano batterie – Il rilevatore può essere montato sulla piastra di montaggio solo con la batteria inserita.

9. Comportamento in caso di incendio

9.1 Cosa fare quando risuona il segnale acustico di allarme emesso dal rilevatore o dalla centrale

Avvertenza

• Uscire subito dall'appartamento! Ogni secondo conta! Quindi non perdere tempo a vestirsi o a prendere gli oggetti di valore. Utilizzare il piano di fuga!
• Avvertire e prendere con sé i propri inquilini, soprattutto bambini e persone con una limitata capacità uditiva!
• Non aprire nessuna porta senza prima averne tastato la superficie. Se questa dovesse essere molto calda o se fosse visibile fumo sotto la porta, non aprire la porta! Utilizzare un'altra uscita! Se la superficie della porta dovesse essere fredda, premere la spalla contro di essa, aprirla appena e tenersi pronti a richiuderla subito se dovessero entrare calore, fiamme o fumo.
• Se l'aria dovesse essere satura di fumo, tenersi vicino al pavimento. Se possibile, respirare attraverso un panno inumidito.
• Dopo essere usciti da una stanza, richiudere la porta.
• Una volta usciti dall'edificio, recarsi al punto d'incontro concordato e non rientrare in casa.
  • Chiamare i pompieri quando ci si trova all'esterno dell'edificio in fiamme.
• Dare indicazioni ai pompieri riguardo alla situazione in casa.

IT 12 IT

9.2 Cosa fare in caso di falso allarme

• I falsi allarmi possono scattare ad es. in caso di elevata umidità dell'aria, in seguito alla formazione di fumo durante la cottura e per un'elevata presenza di polvere.
• In caso di allarme, portarsi immediatamente in un luogo sicuro. Se si è sicuri che si tratti di un falso allarme, disattivare il segnale acustico di allarme con il tasto "Test". In seguito l'allarme continuerà a essere visibile sull'indicatore LED.
• Il rilevatore di fumo si ripristina autonomamente non appena le particelle di fumo che escono dalla camera di misura all'interno del rilevatore si sono diradate.

10. Operazioni preliminari

10.1 Inserimento o sostituzione della batteria

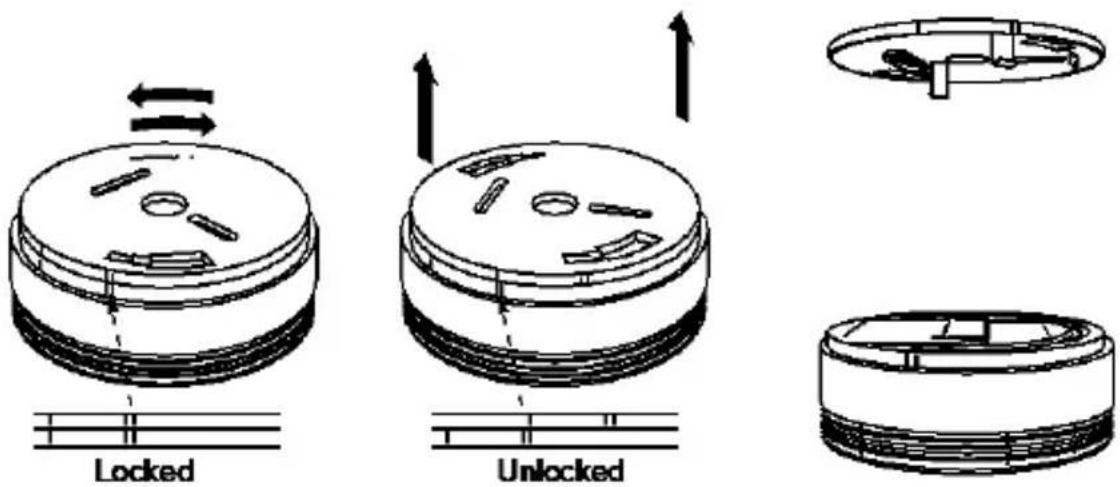

Rimuovere la piastra di montaggio (vedi figura 1).

Locked = bloccata, Unlocked = sbloccata

Figura 1

Inserire le 3 batterie alcaline AAA facendo attenzione alla corretta polarità (vedi figura 2).

IT 13 IT

A questo punto il LED di attività lampeggia 8 volte. Viene così segnalato che il rilevatore è in funzione.

Nota

Utilizzare batterie di qualità elevata, ad es. Duracell MN1500, Eveready Energizer E91.

Sulla confezione delle batterie potrebbe essere raffigurato il simbolo del rilevatore di fumo. Fare attenzione durante l'acquisto.

Importante

Se il LED di attività lampeggia una volta al secondo e il rilevatore emette un beep ogni 10 secondi, si è verificato un guasto. Controllare le batterie. Inserire nuovamente le batterie o sostituirle.

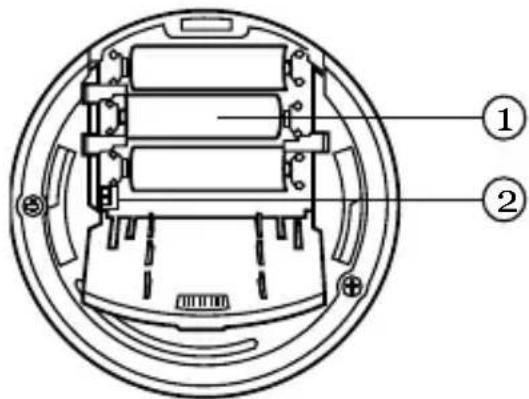

1 = Batterie, 2 = Commutatore DIP

Figura 2

IT 14 IT

1 = Tasto "Test" e LED di attività

Figura 3

10.2 Apprendimento

Con il LED di attività il rilevatore comunica la sua presenza al ricevitore via radio o tramite raggi infrarossi.

Impostare la centrale di allarme radio o il ricevitore in modalità di apprendimento. Controllare le relative istruzioni del ricevitore.

Variante radio

Premere e tenere premuto il tasto "Test" per 3 secondi. In caso di emissione del segnale acustico di allarme, il rilevatore comunica la sua presenza via radio.

Variante a infrarossi

Tenere il rilevatore in modo che il LED di attività si trovi sopra il sensore di apprendimento IR del ricevitore e che sia rivolto verso di esso. Avvicinare il LED di attività il più possibile al sensore di apprendimento IR. Premere e tenere premuto il tasto “Test” per 3 secondi. Quando risuona il segnale acustico di allarme, il rilevatore comunica la sua presenza via infrarossi al sensore di apprendimento del ricevitore.

IT 15 IT

10.3 Indicatore LED

Se il rilevatore funziona correttamente, il LED di attività lampeggia una volta ogni 60 secondi. Il rilevatore non segnala alcun allarme.

Questo lampeggio può essere disattivato utilizzando un commutatore DIP. Il commutatore DIP si trova nel vano batterie (vedi figura 4).

a) Il LED di attività lampeggia una volta ogni 60 secondi nel funzionamento normale

b) Il LED di attività non lampeggia durante il funzionamento normale

La figura 4a mostra il commutatore DIP in posizione OFF.

11. Scelta del luogo di montaggio

11.1 Fattori che influenzano le prestazioni

Il rilevatore di fumo può svolgere 3 funzioni:

• Rilevare fumo.
• Generare un segnale acustico di allarme, in caso di rilevamento della presenza di fumo.
• Inviare un messaggio radio al ricevitore del sistema di allarme in caso di rilevamento della presenza di fumo.

Avvertenza

Le condizioni ambientali presenti nelle vicinanze del rilevatore possono influenzare tutte queste 3 funzioni.

Rilevamento di fumo

L'apparecchio è un rilevatore ottico di fumo che funziona secondo il principio della luce diffusa. Questo principio è il sistema più usato per rilevare la presenza di fumo.

Avvertenza

Tutti i rilevatori ottici di fumo che funzionano in questo modo presentano i seguenti problemi:

• Non riescono in nessun caso a rilevare la presenza di calore radiante.
• Non riescono in nessun caso a rilevare la presenza di aria più calda.
• Altri tipi di particelle possono imitare il fumo e causare la produzione di un'emissione luminosa (ad es. polvere, goccioline d'acqua, insetti o vapore).
  • Non possono rilevare la presenza di fumo se la circolazione dell'aria è limitata attorno al rilevatore.

I vantaggi offerti da questi tipi di rilevatori ottici di fumo sono tuttavia i seguenti:

IT 17 IT

• Sono molto resistenti e affidabili e
  • non necessitano di batterie voluminose e costose.

Allarme acustico

Il rilevatore di fumo utilizza un avvisatore acustico piezoelettrico che, posto a una distanza di 3 m dal rilevatore, genera una potenza di almeno 85 dB (A).

La potenza del segnale acustico di allarme si riduce

• in seguito alla distanza del rilevatore,
  • per la presenza di porte chiuse o
• pesanti tende,
• se il rilevatore è posizionato dietro a mobili o altri oggetti.

Segnale radio

Il rilevatore di fumo invia segnali radio a una frequenza di 868,6625 MHz. Tale frequenza rientra nella banda di frequenza la cui applicazione per le segnalazioni di allarme è armonizzata a livello europeo. Questi segnali radio sono concepiti per centrali ABUS e ricevitori compatibili. I segnali radio del rilevatore di fumo possono essere assorbiti o riflessi da strutture metalliche, reti metalliche, pellicole di isolamento termico per finestre, cablaggi, tubature in metallo e altri oggetti metallici.

Apparecchi elettrici e altri radiotrasmettitori possono interferire sui segnali radio.

11.2 Dove installare i rilevatori di fumo

Nota

Rispettare i consigli e le norme antincendio vigenti, in particolare la norma di applicazione dei rilevatori di fumo.

L'olfatto non è attivo durante il sonno.

• Stanze più importanti sono spazi abitativi, camere da letto e stanza dei bambini.
• È opportuno installare almeno un rilevatore di fumo fuori dalle camere da letto.
• Ingressi e corridoi con carichi di incendio localizzati dovrebbero essere sorvegliati dai rilevatori di fumo a causa del rischio specifico. In corridoi lunghi sono necessari eventualmente più rilevatori.
• Soprattutto nelle scale d'accesso possono svilupparsi facilmente degli incendi (effetto camino).
• In un edificio a più piani dovrebbe essere installato almeno un rilevatore di fumo per ogni piano.
• In caso di piani collegati tra loro da spazi aperti è necessario installare almeno un rilevatore di fumo al piano superiore.

Assicurarsi che il rilevatore sia in grado di rilevare il fumo in maniera affidabile, di emettere un allarme chiaramente percepibile e che un segnale adeguatamente forte venga rilevato da ciascun ricevitore.

Ne conseguono le seguenti raccomandazioni :

Per accertarsi che il rilevatore sia in grado di rilevare fumo:

• Posizionare il rilevatore a un'altezza sufficiente nei punti dove si raccoglie il fumo.
• In presenza di soffitti orizzontali, posizionare il rilevatore direttamente sul soffitto al centro della stanza.
• In presenza di soffitti a spiovente, posizionare il rilevatore in corrispondenza dell'inclinazione e almeno 50 cm sotto la punta.
• Se il rilevatore non deve essere montato al soffitto, posizionarlo su una parete il più in alto possibile e almeno a una distanza di 30 cm dal soffitto.
• Se deve essere montato su scale d'accesso, posizionare il rilevatore sul piano più alto.
• Se vengono montati al soffitto, i rilevatori devono essere posizionati ad almeno 50 cm dalla parete laterale e ad almeno 50 cm da ogni angolo.

Per garantire che gli abitanti dell'edificio possano sentire l'allarme acustico:

IT 19 IT

• Assicurarsi che il volume dell'allarme sia adeguatamente elevato nelle camere da letto, in modo da riuscire a svegliare persone immerse nel sonno.
- Posizionare almeno un rilevatore su ciascun piano della casa.

Per garantire che i segnali radio raggiungano i ricevitori:

• Posizionare i rilevatori a un'altezza adeguata.
• Evitare strutture metalliche.
• Montare i rilevatori a una notevole distanza dagli altri radiotrasmettitori.

11.3 Dove non installare i rilevatori di fumo

Non installare il rilevatore in punti che possono essere raggiunti solo lentamente dal fumo. Evitare i punti "morti". Si tratta degli angoli fra la parete e il soffitto.

Ceiling=soffitto, Wall=parete, Centre of ceiling=centro del soffitto, Never here=mai qui, Best location=posizione ideale, Acceptable location= posizione accettabile

Figura 5

IT 20 IT

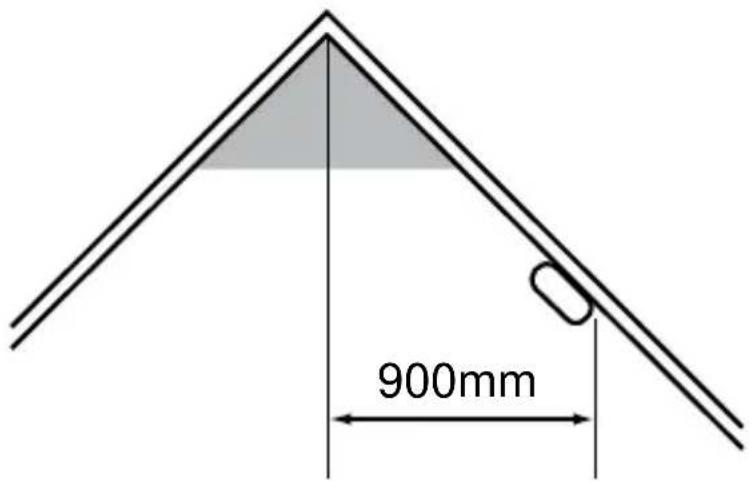

Evitare l'angolo in corrispondenza della punta di un soffitto rialzato.

Horizontal distance from peak=distanza orizzontale dalla punta

Figura 6

Evitare ambienti molto polverosi. La polvere può raccogliersi sopra e all'interno del rilevatore. Di conseguenza il fumo potrebbe non raggiungere più la camera di misura.

Evitare luoghi in cui correnti d'aria potrebbero allontanare il fumo dal rilevatore, ad es. in prossimità di finestre, porte, aperture di aerazione, ventilatori o impianti di condizionamento.

Avvertenza

Per evitare falsi allarmi o malfunzionamenti, evitare di posizionare il rilevatore nei seguenti punti:

- In luoghi eventualmente soggetti a sbalzi di temperature superiori all'intervallo delle temperature di esercizio (-10 °C - +65 °C).

IT 21 IT

• In luoghi dove vapori, elevata umidità dell'aria o esalazioni potrebbero far scattare un falso allarme, ad es. in cucine, stanze da bagno, garage o in ambienti dove sono presenti caldaie per il riscaldamento centralizzato, camini, forni, fornelli, posacenere o tostapane.
• Camere con molta polvere e vapore, ad es. bagni o locali adibiti a lavanderia, in quanto potrebbe formarsi acqua di condensa sopra o all'interno del rilevatore.
• In locali in cui sono presenti molti piccoli insetti, ad es. sottotetti o serre.
• In luoghi soggetti a un'elevata concentrazione di polvere e sporco.
  • In ambienti in cui l'aria può essere contaminata da solventi, ad es. diluenti, benzina e terpentina.
• In ambienti esterni, poiché fumo e corpi estranei potrebbero essere sospinti da lontano.

11.4 Esempi

Le 3 seguenti figure mostrano le posizioni corrette e quelle non corrette per i rilevatori di fumo. La figura 7 mostra un appartamento. Le figure 8 e 9 mostrano una piccola abitazione a due piani.

Figura 7

IT 22 IT

Bad position=posizione errata, Good position=posizione corretta

Bedroom= camera da letto, Hallway=corridoio, Store=ripostiglio, Bathroom=bagno, Toilet=bagnetto, Boiler=locale termico, Living room=soggiorno, Kitchen=cucina, Balcony=balcone, Hall/Stairwell=corridoio/scale, Dining room=camera da pranzo, Cupboard=cabina armadio, Landing=pianerottolo

Figura 9

IT 24 IT

11.5 Limiti del rilevatore di fumo

Il rilevatore di fumo è concepito per l'impiego in abitazioni di piccole dimensioni, in appartamenti o in uffici. Sono valide le seguenti limitazioni:

Il rilevatore di fumo non è in grado di rilevare un incendio se il fumo non raggiunge la camera di misura.

Il fumo generato da fiamme divampanti su pareti, soffitti, tetti o in altri piani potrebbe non raggiungere il rilevatore in tempo per far scattare tempestivamente un allarme, in modo da consentire agli abitanti dell'edificio di fuggire illesi.

Incendi lenti vengono rilevati in ritardo, dal momento che il fumo sale lentamente prima che scaturiscano le fiamme.

Se il rilevatore è stato coperto intenzionalmente, in tal caso il fumo non può raggiungere la camera di misura.

Se un abitante ha difficoltà di udito, sta dormendo in un'altra camera oppure si trova sotto l'influsso di droghe o alcol, non è in grado di sentire l'allarme e di conseguenza di reagire in maniera corrispondente.

Il rilevatore non è concepito per segnalare in anticipo la presenza di fumo. Evitare di mettere a rischio la sicurezza, ad es. fumando a letto, stoccando in maniera scorretta materiali infiammabili o per la presenza di circuiti elettrici sovraccarichi o di bambini che giocano con fiammiferi.

12. Installazione

Avvertenza

Nel segnare il punto in cui verranno effettuati i fori, assicurarsi che non ci siano condutture elettriche, cavi, tubature o altri importanti componenti di impianti dietro al luogo di montaggio! In caso di dubbi, consultare un esperto prima di praticare i fori!

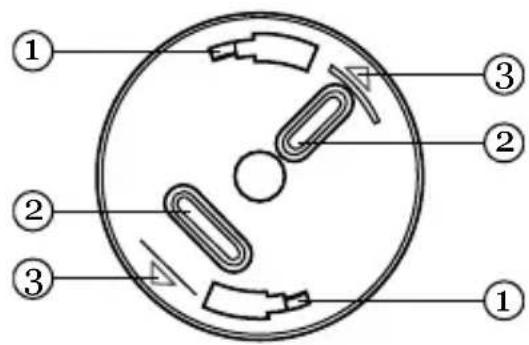

• Utilizzare la piastra di montaggio come dima per segnare la posizione dei fori (vedi figura 10).
  Osservare la direzione indicata dai contrassegni stampati sulla piastra di montaggio.
• Segnare i fori e praticare due fori per i tasselli.

IT 25 IT

(1) Flange di fissaggio
(2) Aperture di fissaggio per le viti
(3) Contrassegni di direzione

Figura 10

• Fissare la piastra di montaggio.
• Montare il rilevatore sulla piastra di montaggio.

13. Impiego

Il rilevatore di fumo non emette alcun segnale acustico durante il funzionamento normale. Quando è attivato (vedi capitolo 10.3 Indicatore LED), il LED di attività lampeggia una volta ogni 60 secondi.

Se nell'atmosfera è presente del fumo, è possibile che trascorrano fino a 9 secondi prima che l'apparecchio rilevi il fumo, passi allo stato di allarme e attivi la sirena. Per ogni allarme il rilevatore invia a ricevitore un segnale radio.

Se viene rilevato del fumo, viene emesso un forte allarme acustico.

• L'allarme risuona finché c'è fumo nella camera di misura.
- L'allarme si spegne non appena la camera di misura è di nuovo libera dal fumo.
Quando l'allarme di spegne, controllare sempre accuratamente che non sia presente fuoco.

IT 26 IT

Se il controllo interno del rilevatore ha rilevato un guasto, la sirena emette un beep ogni 10 secondi, il LED di attività lampeggia una volta al secondo e l'apparecchio invia un segnale radio al ricevitore.

Rimuovere le batterie vecchie, attendere 30 secondi e inserire le batterie nuove. Controllare che il LED di attività funzioni correttamente.

Se dopo che sono state sostituite le batterie, la sirena continua a emettere un beep una volta ogni 10 secondi, l'apparecchio presenta un guasto. Se l'apparecchio si trova ancora in garanzia, rivolgersi al distributore.

13.1 Disattivazione di un allarme

Per disattivare la sirena sul rilevatore di fumo, premere una volta brevemente il tasto “Test” (vedi figura 3). Il rilevatore rimane inattivo per 6 minuti e successivamente ritorna alla modalità normale. (Se si esegue un test di allarme durante questi 6 minuti, il rilevatore torna al normale stato di funzionamento alla fine del test).

13.2 Test

• Impostare la centrale di allarme o il ricevitore in modalità walk test. Controllare le relative istruzioni del ricevitore.
• Premere e tenere premuto per 3 secondi il tasto "Test" (vedi figura 3). La sirena emette il segnale acustico quando sono trascorsi 3 secondi. Il rilevatore invia un segnale radio alla centrale di allarme o al ricevitore.
• Controllare se il ricevitore ha ricevuto il segnale di allarme.
• Se la centrale non è riuscita a ricevere il segnale, scegliere un altro luogo di installazione per il rilevatore.
• Concludere il walk test sulla centrale o sul ricevitore.

In alternativa è possibile testare il rilevatore di fumo senza fili usando lo spray di prova disponibile nella gamma di prodotti ABUS. Se particelle di aerosol penetrano nella camera di misura, scatta un allarme.

Testare il rilevatore di fumo ogni settimana, ad es. durante la pulizia dell'edificio, premendo il tasto "Test".

Testare il rilevatore subito dopo essere rientrati dalle vacanze o dopo un lungo periodo di assenza.

IT 27 IT

14. Cura e manutenzione

Non rimuovere mai le batterie se non per sostituirle!

Quando è attivato (vedi capitolo 10.3 Indicatore LED), il LED di attività lampeggia una volta ogni 60 secondi. Questo indica che le batterie sono correttamente collegate. Se durante la verifica non viene emesso il segnale acustico, è necessario cambiare le batterie.

Un mese prima che le batterie siano completamente esaurite, il rilevatore emette un breve beep una volta al minuto. Questo è il segnale che indica che le batterie devono essere sostituite. Durante questo periodo il rilevatore funziona normalmente. Utilizzare batterie di qualità, come ad es. Duracell MN1500, Eveready Energizer E91. Testare sempre il rilevatore dopo ogni sostituzione delle batterie.

Nota Attendere 30 secondi dopo aver rimosso le batterie vecchie e aver inserito quelle nuove.

Il rilevatore deve essere spolverato e pulito regolarmente. Quando si sostituiscono le batterie o dopo un falso allarme, pulire con cautela il rilevatore.

15. Garanzia

• I prodotti ABUS sono progettati e realizzati con la massima cura e testati secondo le disposizioni vigenti.
• La garanzia copre esclusivamente i difetti dei materiali o i difetti di produzione presenti al momento dell'acquisto. Nel caso di difetti dei materiali o di produzione, il rilevatore di fumo senza fili sarà riparato o sostituito a discrezione del soggetto garante.
• In questi casi la garanzia decade allo scadere del suo originario periodo di validità pari a 2 anni. Sono escluse espressamente ulteriori rivendicazioni.
• La garanzia non è valida per le batterie in dotazione.
• È esclusa la responsabilità di ABUS per difetti e danni causati da azioni esterne (ad es. trasporto, uso della forza, uso scorretto), uso improprio, usura naturale o inosservanza delle presenti istruzioni.
• Nell'esercizio del diritto di garanzia, il rilevatore di fumo senza fili per cui è stato presentato reclamo deve essere provvisto dello scontrino originale con data d'acquisto e una breve descrizione scritta del guasto.
• In caso di difetti al rilevatore di fumo senza fili già presenti al momento della vendita, rivolgersi direttamente al venditore entro i primi due anni dall'acquisto.

IT 28 IT

16. Dichiarazione di conformità

ABUS Security-Center GmbH & Co. KG dichiara che il tipo di dispositivo senza fili con n. articolo FURM50000 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conform-ità UE è disponibile al seguente indirizzo Internet: www.abus.com Ricerca FURM50000/Download

La dichiarazione di conformità è disponibile anche al seguente indirizzo: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5,86444 Affing, GERMANIA

17. Smaltimento

Apparecchio

La direttiva europea WEEE 2002/96/CE disciplina la regolare raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio dispositivo può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni riguardo alla raccolta (anche per i Paesi extracomunitari) rivolgersi alle proprie autorità amministrative. La raccolta

separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

Batterie

Per questo prodotto vengono utilizzate batterie per le quali vale la direttiva europea 2006/66/CE e che non vanno smaltite insieme ai normali rifiuti domestici. Informarsi sulle disposizioni vigenti nel proprio Paese relativamente alla raccolta delle batterie. Il corretto smaltimento delle batterie contribuisce a evitare effetti negativi sull'ambiente e sulla salute. Sulle batterie che contengono sostanze dannose sono presenti questi simboli:

La batteria contiene: Pb = piombo, Cd = cadmio, Hg = argento

IT 29 IT
