LS301 - Giradischi LENCO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi a cinghia con altoparlanti esterni
Marca	Lenco
Modello	LS301 (anche LS-300/301/310)
Dimensioni (unità principale)	424 x 331 x 160 mm
Dimensioni (altoparlante)	140 x 177 x 230 mm
Peso totale	circa 6,9 kg
Alimentazione	Alimentatore 100-240 V CA ~ 50/60 Hz, uscita 12 V CC, 2 A
Velocità	33 1/3 giri/min e 45 giri/min
Diametro massimo del disco	300 mm
Cartuccia	N-40 / Audio Technica AT3600
Puntina di lettura	0,6 mm (diamante)
Forza di appoggio ottimale	3,5 g
Uscita audio (linea)	400 a 600 mV
Rapporto segnale/rumore	40 dB
Fluttuazioni di velocità	≤0,35 %
Connettività	Bluetooth (ricezione, banda 2402-2480 MHz, potenza <6 dBm)
Funzioni	Arresto automatico selezionabile, sollevamento manuale del braccio di lettura
Intervallo di temperatura operativa	0 °C a 35 °C
Manutenzione	Pulizia con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Non esporre all'acqua, non aprire l'apparecchio, utilizzare su una superficie stabile
Ricambi e riparabilità	Alimentatore modello LY024SPS-120200Z; altoparlanti esterni; riparazioni solo da personale qualificato

Domande frequenti - LS301 LENCO

Come collegare gli altoparlanti al giradischi LS301?

Collegare i cavi degli altoparlanti rispettando i colori: il cavo rosso alla presa rossa e il cavo nero alla presa nera, sul retro del giradischi e su ciascun altoparlante. Utilizzare l'alimentatore fornito con uscita di 12 V CC, 2 A.

Come utilizzare la funzione Bluetooth per ascoltare musica dal mio smartphone?

Posizionare il selettore di funzioni su BT. Il LED di alimentazione lampeggia in blu. Attivare il Bluetooth dello smartphone e cercare 'Lenco LS-300/301/310'. Selezionarlo per l'abbinamento. Una volta connesso, il LED blu smette di lampeggiare. Regolare il volume dello smartphone al massimo e utilizzare la manopola del volume del giradischi per regolare l'ascolto.

Cosa fare se il disco non gira o se il braccio non si solleva?

Verificare che l'interruttore acceso/spento sia su ON e che il selettore di funzioni sia in posizione Phono. Assicurarsi che il blocco del braccio di lettura sia disattivato. Se il disco non gira, la funzione di arresto automatico potrebbe essere la causa: portare l'interruttore di arresto automatico su OFF per il funzionamento manuale. Il braccio si solleva spingendo la leva di sollevamento all'indietro.

Come pulire il giradischi e la puntina di lettura?

Per il mobile, utilizzare un panno morbido e asciutto. Non utilizzare solventi né liquidi a base di petrolio. Per la puntina di lettura, è possibile utilizzare una spazzola antistatica o un gel detergente speciale. Evitare di toccare la puntina con le dita.

Perché l'arresto automatico non funziona su alcuni dischi?

La funzione di arresto automatico è prevista per la maggior parte dei dischi 33 giri. Alcuni dischi potrebbero non attivare l'arresto alla fine o arrestarsi prematuramente. Se ciò accade, portare l'interruttore di arresto automatico su OFF e sollevare manualmente il braccio alla fine del disco.

Posso utilizzare questo apparecchio con diffusori amplificati?

Sì, è possibile collegare diffusori amplificati tramite la presa di uscita RCA sul retro dell'apparecchio (cavo RCA non incluso). Il livello di uscita linea è di 400 a 600 mV. È inoltre possibile utilizzare gli altoparlanti forniti collegati alle prese dedicate.

Come sostituire la cartuccia o la puntina di lettura?

La sostituzione della cartuccia o della puntina deve essere effettuata da personale qualificato per evitare di danneggiare l'apparecchio. Contattare il rivenditore o un servizio di riparazione autorizzato. L'uso di parti non raccomandate dal produttore annulla la garanzia.

Cosa fare in caso di ronzio o fruscio?

Verificare che gli altoparlanti siano posizionati ad almeno 60 cm dal giradischi. Lasciare il coperchio aperto durante l'ascolto a volume elevato. Assicurarsi che i collegamenti degli altoparlanti siano corretti (rosso su rosso, nero su nero). Se il problema persiste, provare a scollegare e ricollegare l'alimentatore.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformemente alla direttiva RAEE, portarlo al centro di riciclaggio locale o al rivenditore per un trattamento appropriato. Le batterie devono essere rimosse e smaltite separatamente.

Qual è la garanzia e come contattare il servizio post-vendita?

Lenco offre una garanzia conforme alla legislazione europea. Per qualsiasi riparazione, contattare il proprio rivenditore diretto. Non aprire l'apparecchio da soli: ciò annullerebbe la garanzia. Per maggiori informazioni, visitare www.lenco.com o contattare Commaxx B.V. all'indirizzo indicato nel manuale.

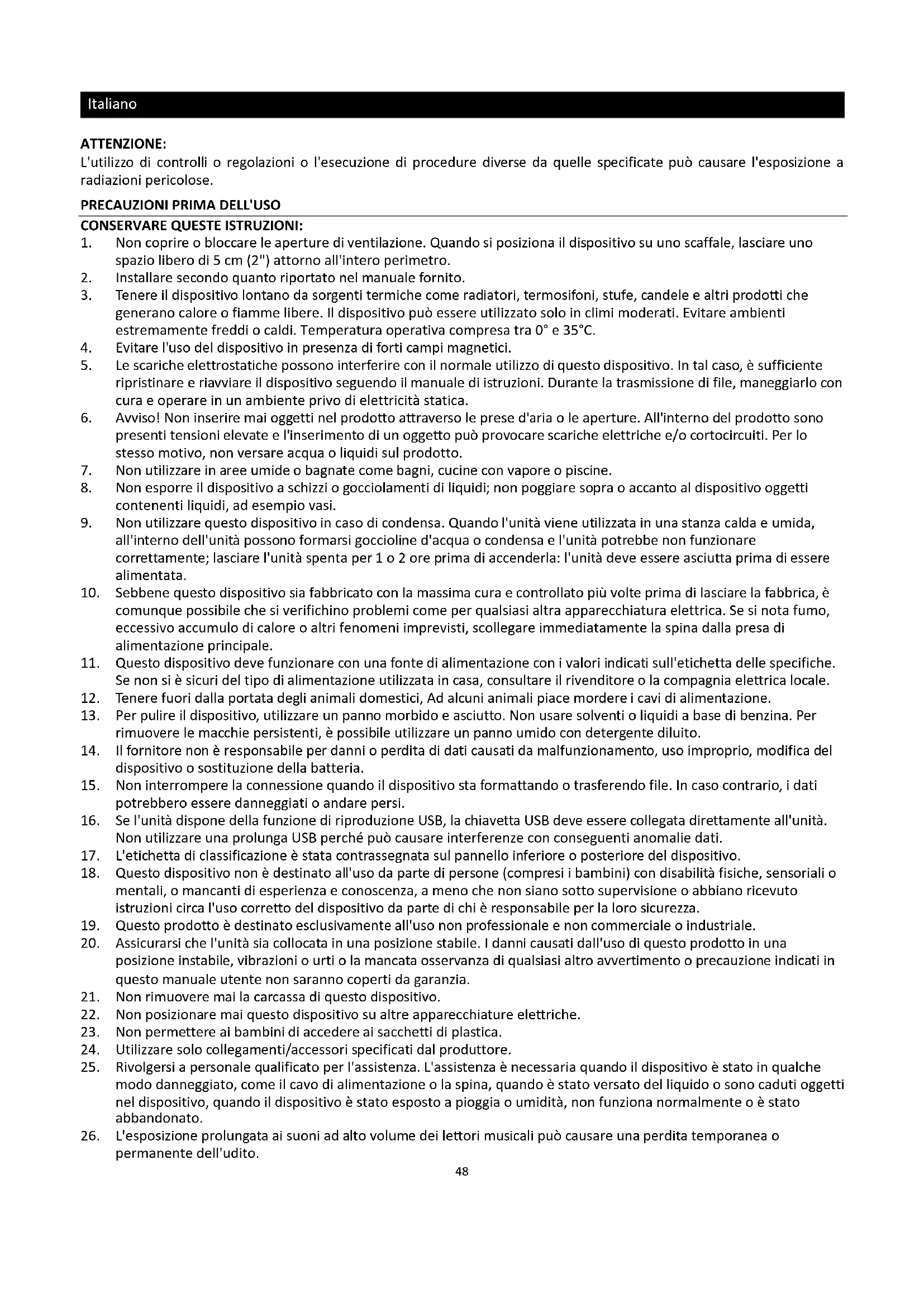

MANUALE UTENTE LS301 LENCO

L'utilizzo di controli o regolazioni o l'esecuzione di procedure diverse da quale specificate cui cause l'esposizione a radiazioni pericolose.

PRECAUZIONI PRIMA DELL'USO

CONSERVARE QUESTE ISTRUZIONI:

1. Non coprire o bloccare le aperture di ventilazione. Quando si posizione il dispositivo su uno scaffale, lasciare un spazio libero di 5 cm (2") attorno all'intero perimetro.
2. Installare secondo quanto riportato nel manuale fornito.
3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0^ e 35^ .
4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.
5. Le scariche eletrostatiche possono interferire con il normale utilizzo di quello dispositivo. In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarto con cura e operare in un ambiente privo di elettricità statica.
6. Avviso! Non inseire mai oggetti nel prodottoattraverso le presedaria ole aperture. All'internalo del prodotto sono presenti tensioni elevate e l'insertimento di un oggettospouprovocare scariche elettriche e/o cortocircuiti.Per lo stesso motivo, non versare acqua o liquididi sul prodotto.
7. Nonutilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine.
8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o accanto al dispositivo oggetti contenti liquidi, ad esempio vasi.
9. Non utilizzato quello dispositivo in caso di condensa. Quando l'unità viene utilizzata in una stanza calda e umida, all'interno dell'unità possono formarsi goccoline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.
10. Sebbene quello dispositivo sua fabbricato con la massima cura e controllato più volte prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi另一tra appearechiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediamente la spina alla presa di alimentazione principale.
11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.
12. Tenere fuori alla portata degli animali domestici, Ad alcuni animali piace mordere i cavi di alimentazione.
13. Per pulire il dispositivo, utilizzato un panno morbido e asciutto. Non usare solventi o liquidi a base di benzina. Per rimuovere le macchie persistenti, è possible utilizzato un panno umido con detergente diluito.
14. Il fornitore non è responsabile per anni o perdita di dati causati da malfunzionamento, uso improprio, modifica del disposativo o sostituzione della batteria.
15. Non interrompere la connessione quando il disposito sta formattando o trasferendo file. In caso contrario, i dati potrebbero essere danneggiati o andare persi.
16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Nonutilizzareuna prolongaUSBperché pucocausareinterferenzeconconsequenti anomaliedati.
17. L'etichetta di classificazione è stata contrassegnata sul pannello inferiore o posteriori del dispositivo.
18. Questo dispositivo non è destinato all'uso da parte di persona (compresi i bambini) con disabilità fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsable per la loro sicurezza.
19. Questo prodotto è destinato esclusivamente all'uso non professionale e non commerciale o industriale.
20. Assicurarsi che l'unità sa collocata in una posizione stabile. I danni causati dall'uso di quello prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altri avvertimento o precauzione indicati in quello manuale utente non saranno coperti da garanzia.
21. Non rimuovere mai la carcassa di quello dispositivo.
22. Non posizionare mai quello dispositivo su altre appareciature elettriche.
23. Non permettere ai bambini di accedere ai sacchetti di plastica.
24. Utilizzare solo collegamenti/accessori specificati dal produttore.
25. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il disposito è stato in quale modo danneggiato, come il cavo di alimentazione o la spina, quando è stato versato del liquido o sono caduti oggetti nel disposito, quando il disposito è stato esesto a pioggia o umidità, non funzione normalmente o è stato abbandonato.

26. L'esposizione prolungata ai suoni ad alto volume deilettori musicali cui po causare una perdita temporanea o permanente dell'udito.

27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:

In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza.
Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori alla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente.
- Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo.
La presa di corrente deve essere installata vicino all'apparecchio e deve essere lavormente accessibile.
Non sovraccaricare le prese CA ne le prolonghe. Il sovraccarico puo causare incendi o scariche elettriche.
I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione.
I dispositi vi con struttura di classe 2 non richiedono un collegamento a terra.
- Tenere sempre la spina quando la si estrae alla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito.
Non utilizzato un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebber provocare incendi o scariche elettriche.

1. Se il prodotto contiene o viene consecnato con un telecomando contente batterie a pulsante/a bottone: Avvertenza;

2. "Non ingerire la batteria, pericolo di uszioni chimiche" o funzionamento equivalente.

3. (Il telecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se inerita, la batteria può causare gravi usioni interne in sole 2 ore e portare alla morte.

4. Tenere le batterie, nuove o usate, fuori alla portata dei bambini.
   Se il vano batteria non si chiude completeness, interrompere l'uso del dispositivo e tenerlo fuori della portata dei bambini.
   Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediamente un medico.

5. Precauzioni sull'uso delle batterie:

Pericolo di esplosione se la batteriaiene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente.
Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto.
- La sostituzione con una batteria di tipo errato può provocare un'esplosione o la perdita di liquidi o gas inflammabili.
- Lo smaltimento di una batteria nel fuoco o in unorno caldo o lo schiaccimento o il taglio meccanico di una batteria possono provocare un'esplosion.
- Lasciare una batteria in un ambiente circostante a temperatura extremamente elevata cui provocare un'esplosiono o una perdita di liquidi o gas inflammabili.
- Una batteria soggetta a una pressione dell'aria extremamente Bassa vu provocare un'esplosion o una perdita di liquidi o gas infiammabili.
- è necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie.

INSTALLAZIONE

• Disimballare tutte le parti e rimuovere il materiale protettivo.
  Non collegare l'unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuali tutti gli altri collegamenti.

• Queste istruzioni sono relative solo ai prodotti che utilizzato il cavo di alimentazione o l'alimentatore CA.

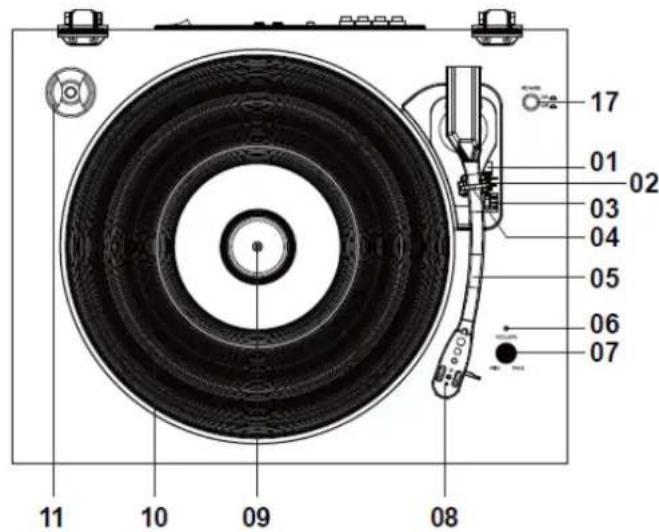

1. PARTI GIREVOLI:

1. Leva di sollevamento
2. Selettore controlo stop automatico
3. Selettore velocità
4. Blocco braccio
5. Braccio
6. Spia LED alimentazione
7. Selettore controlo volume
8. Testina Bustina Foto
9. Albero girevole
10. Piatto girevole
11. Rimuovere il coperchio antipolvere

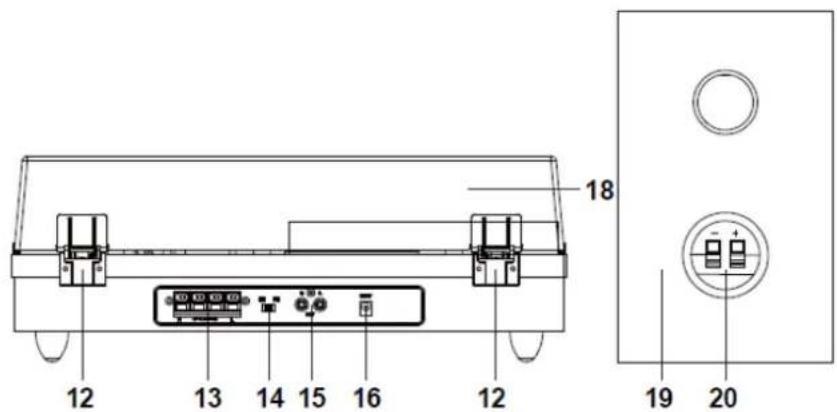

    12.Cardini
12. Jack altoparlante esterno
13. Selettore funzione
14. Jack uscita RCA
15. Jack adattatore alimentazione
16. Selettore accensione/spegnimento
17. Altoparlanti esterni
18. Jack altoparlante su altoparlante esterno

CONFIGURAZIONE

Un adattatore CA/CC con un'uscita di 12V DC 2.0A è incluso con quello giradisci con Bluetooth e altoparlanti in legno.

L'adattatore è necessario per il funzionamento dell'unità.

Collegare i cavi dell'altoparlante esterno dal jack dell'altoparlante esterno sul retro dell'unità ciascun altoparlante.

Note: I cavi degli altoparanti esterni sono codificati a colori, il cavo rosso è collegato a un jack rosso sia sull'unità che sugli altoparanti (cavo nero nei jack neri).

Inserire saldamente la spina CC dell'adattatore nella presa DC IN sul retro dell'unità.

Collegare le spine CA dell'adattatore a una presa di corrente da 220-240 V AV 50 Hz.

Accendere l'unità portando l'interruttore di accensione / spegnimento in posizione On. L'indicatore luminoso LED di alimentazione si accenderà.

Osservazioni: Per evitare l'effetto Larsen o il rumore di feedback, puoi fare quando segue:

1. Posizione are gli altoparlanti a una distance minima di 60 cm o più dal giradischi
2. Lasciere che il coperchio antipolvere si apra quando riproduci un disco a un volume audio più alto

2. Ascoltare un disco

1. Sollevare il coperchio antipolvere
2. Far scorrere il selettore delle funzioni sulla posizione Phono.
3. Accendere l'unità portando l'interruttore di accensione / spegnimento in posizione On. L'indicatore luminoso di alimentazione si accenderà in ROSSO.
4. Porre una registrazione sul piatto girevole e importare illettore e impostare la velocità del rettore che corrisponde. Nota: Quando si riproduce un singolo (un disco da 45 giri) e/o dischi con grande fori centrali,utilizzare l'adattatore da 45 giri.

Rimuovere la copertura protettiva della testina dell'ago e sbloccare il blocco del braccio dal supporto. Spingere indietro la leva di sollevamento, il braccio si solleverà delicatamente. Spostare delicatamente il braccio nella posizione desiderata sul disco e il piatto del giradischi inizIERÀ a ruotare quando il braccio viene spostato verso diesso se l'interruttore di controllo arresto automatico è su ON. Rilasciare il braccio sul giradischi spingendo la leva di sollevamento in avanti e il disco in vinile inizIERÀ a suonare.

Se l'interrottre di controllo automatico è attenuato, la registrazione si interromperà automaticamente al termine. Se l'interrottre di controllo arresto automatico è disattivato, la registrazione NON si interromperà automaticamente al termine; è necessario spingere la leva di sollevamento all'indietro per sollevare il braccio e riposizionarlo nel resto, quando spegnere l'alimentazione per fermare la rotazione del giradischi.

Osservazioni: La funzione ARRESTO AUTOMATICO si applica alla maggior parte dei dischi in vinile a 33 giri/min. Tuttavia, per pochissimi dischi in vinile, si fermerà quando non arrivava alla fine, o non si fermerà quando arrivava alla fine quando ARRESTO AUTOMATICO è su ON.

3. Ascoltare da Bluetooth

Un dispositivo esterno con connettività Bluetooth cui è esso connesso in modalità wireless a quello giradisci utilizzando la funzione Bluetooth.

1. Accendere l'unità portando l'interruttore di accensione / spegnimento in posizione On.
2. Ruotare l'interruttore di selezione delle funzioni in posizione BT (Bluetooth), l'indicatore luminoso a LED di alimentazione inizierà a lampeggiare in BLU.
3. Attiva l'impostazione Bluetooth del loro dispositivo esterno. Attendi un momento, quindi perché il nome dell'accoppiamento Bluetooth "Lenco LS-300/301/310"
4. Selezionare il nome dell'accoppiamento Bluetooth per connettere l'unità. Una volta connesso, il led BLU smetterà di lampeggiare.

5. Ora sei connesso al loro dispositivo esterno tramite Bluetooth

6. La casa migliorare è impostare il livello del volume sul dispositivo Bluetooth (smartphone o tablet) al massimo e regolare il volume di ascolto desiderato con l'interruttore di controllo del volume del giradischi (07).

7. Collegare il jack di uscita RCA alsystema di altoparlanti esterni con il cavo RCA (non fornito) per ascoltare la musica dei dischi in vinile sul systema di altoparlanti.

Contrassegna nuovamente: L'LS-300/301/310 andr automaticamente in posizione di standby se non c' e segnale audio (registration o Bluetooth) per 20 minuti (-4/+ 5 minuti) e l'utente finale delve spegnersi e riaccendersi sul retro per svegliarsi dal Posizione di attesa.

In modalità Bluetooth, per evitare che l'LS-300/301/310 si spenga durante 20 minuti (per il risparmio energetico (direttiva ERP2)), è meglio mettere il volume del proprio smartphone o tablet (musica in streaming al giradischi) tra il 50% e massimo e controllare il volume con il pulsante rotante del giradischi.

"Questo prodotto ha una funzione di ricezione bluetooth, non puoi trasmettere alcun suono bluetooth con esso: quello significica che puoi ricevere in modalità wireless un segnale audio bluetooth da una fonte esterna come uno smartphone."

Lenco
Giradischi	LS-300/301/310(V2)
Tipo	Trasmissione a cinghia completamente manuale
Motore guida	Motore CC
Velocità	33 1/3 rpm, 45 rpm
Wow and Flutter	≤0,35%
Piatto girevole	300 mm
Testina
Tipo	N-40/Audio Technica AT3600
Puntina	0,6 mil
Forza di tracciamento ottimale	3,5 g
Uscita	2,5mV±3dB 1KHz
Risposta in frequenza	0dB±3dB 10KHz
Diafonia	18dB o più 1KHz
Rapporto segnale-rumore (S/N)	40dB
Generale
ADATTATORE	inglesso CA100-240V~50/60Hz 1,2A
	uscita CC12V-2A
PRODOTTO	CC12V-2A
Uscita audio (Linea uscita)	400-600mv
Consumo di energia	24W
Dimensioni	424x331x160mm per unità principale; 140x177x230mm per altoparlante
Peso	ca. 6,9KG LS-300/301/310(V2)

Alimentatore

Produttore: Dongguan Liang Electrical Technology Co., Ltd

Numero di modello: LY024SPS-120200Z

Utilizzare solo l'alimentazioneindicata nel presente manuale.

Informazioni	Valore e precisione
Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo	Dongguan Liyang Electrical Technology Co., Ltd Zone A, 2/F, Building D, Chuangfu Industrial Zone, Dakan Village, Huangjiang Town, 523750, Dongguan City, Guangdong, Cina
Identificatore del modello	LY024SPS-120200Z
Tensione in ingresso	120-240V
Frequenza in ingresso CA	50-60 Hz
Tensione in uscita	CC 12V
Corrente in uscita	2A
Potenza in uscita	24W
Efficienza media attiva	87,89%
Efficienza a basso carico (10%)	82,77%
Nessun carico Consumo energetico	0,08

1. Garanzia

Lenco offre assistenza e garanzia in conformità con la legge europea, il che significica che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale.

Nota importante: Non è possible inviare direttamente a Lenco i prodotti da riparare.

Nota importante: Qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade.

Questo dispositivo non è adatto per l'uso professionale. Qualora l'unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti alla garanzia sono nulli.

2. Clausola di esclusione della responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini cont∉nute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale più derivare dalle descrizioni containe nel presente libretto di istruzioni.

3. Smaltimento a fine vita del dispositorio

Questo significato indica che in Europa è vietato gettare il relative prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, atteneri alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

4. DICHIARAZIONE DI CONFORMITA

Il fabbricante, Commaxx, dichiara che il tipo di apparecchiatura radio [Lenco LS-300] è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet:

https://commaxx-certificates.com/doc/Is-300_doc.pdf

Tipo RF	Intervallo di frequenze (MHz)	Potenza (dBm)
Bluetooth	2402-2480	< 6

5. Assistenza

Per ulteriori informazioni e accesso all'helpdesk, visitare il site www.lenco.com

Commaxx B.V. Wiebachstraße 37, 6466 NG Kerkrade, Paesi Bassi.
