OSF 4332 W RC - Ventilatore OK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore a piedistallo
Marca	OK
Modello	OSF 4332 W RC
Diametro dell'elica	400 mm
Tensione nominale	220-240 V~, 50 Hz
Potenza nominale	40 W
Classe di protezione	II
Peso	Circa 2,98 kg
Materiale principale	Plastica
Colore	Bianco
Velocità	3 (Bassa, Media, Alta)
Timer	1, 2, 4 ore
Funzione di oscillazione	Sì, pulsante OSCILLAZIONE/SWING
Telecomando	Sì, con batterie LR03 (AAA) non incluse
Altezza regolabile	Sì, asta telescopica con anello di regolazione
Pezzi di ricambio disponibili	Non specificate, contattare il servizio assistenza autorizzato
Livello di potenza acustica	52,74 dB(A)
Consumo annuo stimato	10,34 kWh/anno
Uso previsto	Domestico, circolazione dell'aria in interni
Manutenzione	Pulire con panno morbido e detergente delicato, non immergere
Sicurezza	Non inserire oggetti, scollegare prima della pulizia, non usare all'esterno
Accessori inclusi	1 ventilatore, 1 telecomando, 1 manuale d'uso

Domande frequenti - OSF 4332 W RC OK

Come assemblare il ventilatore OSF 4332 W RC?

L'assemblaggio comprende diverse fasi: assemblare i piedi trasversalmente, fissare l'asta telescopica, montare il blocco motore, quindi installare le griglie di protezione e l'elica. Assicurarsi che tutte le viti siano ben serrate e che l'anello di regolazione sia posizionato correttamente. Consultare il manuale per i dettagli.

Come usare il telecomando?

Il telecomando richiede 2 batterie LR03 (AAA) non fornite. Aprire il coperchio, inserire le batterie rispettando le polarità, quindi chiudere. Utilizzare i pulsanti per accendere/spegnere, regolare la velocità (SPEED) o il timer (TIMER). Puntare verso il ricevitore sul ventilatore.

Come pulire il ventilatore?

Prima della pulizia, spegnere e scollegare il ventilatore. Usare un panno morbido e eventualmente un detergente delicato. Non immergere mai il motore in acqua. Asciugare bene tutte le parti prima di riporlo.

Quali sono le velocità disponibili?

Il ventilatore offre 3 velocità: Bassa (L), Media (M) e Alta (H). È possibile selezionarle tramite il pulsante SPEED sull'apparecchio o il telecomando.

Come regolare il timer?

Premere il pulsante TIMER del telecomando per scegliere 1, 2 o 4 ore. Il ventilatore si spegnerà automaticamente dopo la durata selezionata. Un indicatore luminoso conferma l'impostazione.

Il ventilatore può oscillare?

Sì, premere il pulsante OSCILLAZIONE/SWING per attivare l'oscillazione. Ciò consente di diffondere l'aria su una superficie maggiore. Premere di nuovo per disattivare.

Qual è l'altezza massima del ventilatore?

L'altezza è regolabile grazie all'asta telescopica e all'anello di regolazione. I valori esatti non sono forniti, ma è possibile regolarla all'altezza desiderata allentando l'anello, regolando l'asta e poi stringendo.

Posso usare il ventilatore all'esterno?

No, il ventilatore è progettato solo per uso interno, in un luogo asciutto. Non usarlo all'esterno o in ambienti umidi come il bagno.

Cosa fare se il telecomando non funziona?

Controllare prima le batterie: inserirle correttamente o sostituirle. Assicurarsi che non ci siano ostacoli tra il telecomando e il sensore. Se il problema persiste, contattare il servizio post-vendita.

Come riporre il ventilatore dopo l'uso?

Scollegarlo e pulirlo. Riporlo in un luogo pulito, asciutto e fresco, fuori dalla portata dei bambini. È possibile ripiegare l'asta telescopica e conservare la confezione originale se possibile.

MANUALE UTENTE OSF 4332 W RC OK

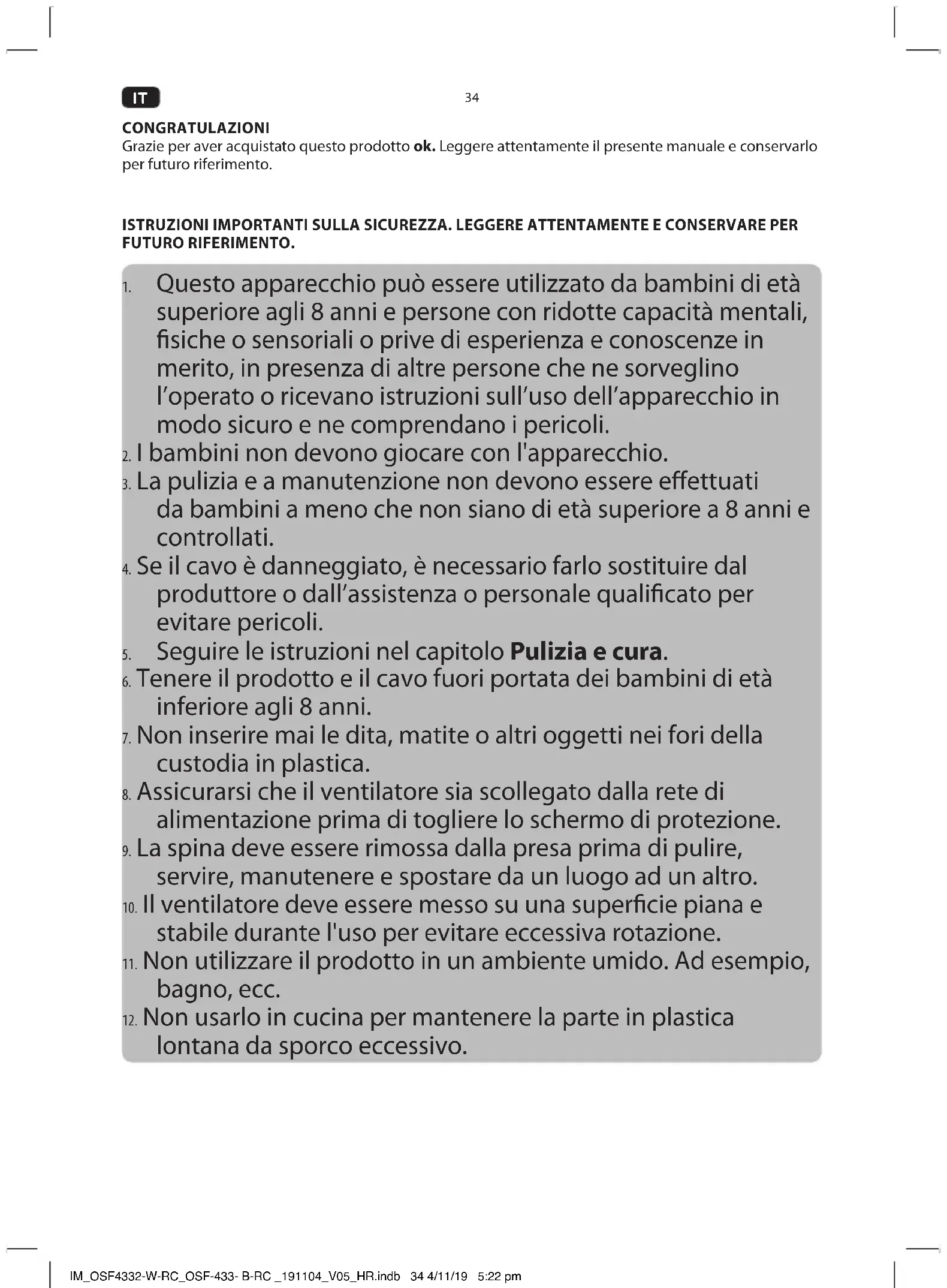

Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

1. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
4. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
5. Seguire le istruzioni nel capitolo Pulizia e cura.
6. Tenere il prodotto e il cavo fuori portata dei bambini di età inferiore agli 8 anni.
7. Non inserire mai le dita, matite o altri oggetti nei fori della custodia in plastica.
8. Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione.
9. La spina deve essere rimossa dalla presa prima di pulire, servire, manutenere e spostare da un luogo ad un altro.
10. Il ventilatore deve essere messo su una superficie piana e stabile durante l'uso per evitare eccessiva rotazione.
11. Non utilizzare il prodotto in un ambiente umido. Ad esempio, bagno, ecc.

12. Non usarlo in cucina per mantenere la parte in plastica lontana da sporco eccessivo.

13. Attenzione! Se le batterie vengono sostituite in maniera errata vige il pericolo di splosioni. Sostituire le batterie solamente con lo stesso tipo, o con un tipo equivalente di batterie. Cambiare sempre tutte le batterie. Non mischiare batterie vecchie e batterie nuove o batterie in diversi stati di carica.

14. Sostituire sempre le batterie con batterie dello stresso tipo.
15. Assicurarsi che le batterie siano inserite correttamente. Fare attenzione alla polarità positiva (+) / negativa (-) delle batterie riportate sul vano batterie. Batterie inserite male possono causare perdite o, in casi estremi, incendi o splosioni.
16. Rimuovere batterie scariche. Rimuovere le batterie dal dispositivo se non lo si utilizza per un lungo periodo di tempo. Le batterie non rimosse potrebbero subire perdite e causare danni.
17. Non ricaricare le batterie non ricaricabili.
18. Le connessioni devono essere cortocircuitate.

19. Togliere le batterie dal prodotto prima dello smaltimento.

20. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

21. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.

22. Non lasciare mai l'apparecchio incustodito durante l'utilizzo.

23. Non posizionare oggetti pesanti sull'apparecchio.

24. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

25. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

26. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

27. Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.

28. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

29. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

30. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

31. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

32. Usare questo prodotto in ambienti chiusi e mai all'aperto.

33. Non usare, esporre o mettere il prodotto vicino a:

34. luce solare diretta e polvere;

35. fuoco (camino, griglia, candele), acqua (schizzi, vasi, stagni, vasca da bagbo) o eccessiva umidità.

36. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

37. Non rimuovere la protezione e non inserire nessun oggetto durante il funzionamento.

38. Prima di pulirlo, assicurarsi che l'apparecchio sia completamente fermo e staccare la spina dalla corrente.

39. Per evitare un surriscaldamento, non coprire il prodotto.

IT

1. I neonati, i bambini e gli anziani non devono essere esposti a lungo alle correnti di aria fredda.
2. Tenere il prodotto lontano da oggetti che possono gocciolare, come le piante, le tende ecc...
3. Collegare l'apparecchio alla corrente solo a montaggio completato.

Batterie

1. Non esporre le batterie a fonti di calore (come per esempio alla luce del sole, al fuoco) e non gettarle nel fuoco. Le batterie potrebbero esplodere.
2. Tenere le batterie lontane dalla portata neonati. Nel caso le batterie venissero ingoiate, consultare immediatamente un medico.
3. Se le batterie perdono, rimuoverle aiutandosi con un panno e gettarle in maniera adeguata. Evitare di toccare occhi e pelle con l'acido delle batterie. In caso di contatto dell'acido delle batterie con gli occhi, sciacquarli subito e con molta acqua e consultare urgentemente un medico. In caso di contatto dell'acido delle batterie con la pelle, lavare l'area in questione con abbondante acqua e sapone.

USO PREVISTO

Il prodotto ha l'unico scopo di far circolare l'aria. Utilizzare il prodotto seguendo queste istruzioni. Un uso inappropriato può danneggiare il prodotto.

Imtron GmbH non si assume responsabilità per danni al prodotto, danni alla proprietà o per lesioni personali derivanti da mancanza di attenzione o utilizzo non corretto del prodotto o utilizzo del prodotto che non soddisfa lo scopo specifico del produttore.

COMANDO E COMPONENTI

A. Griglia anteriore
B. Dado dell'elica
C. Pala del ventilatore
D. Dadi in plastica
E. Griglia posteriore
F. Manopola di oscillazione
G. Motore
H. Albero del motore
I. Cavo di alimentazione con spina
J. Polo di estensione
K. Anello di regolazione altezza
L. Coperchio supporto
M. Parti piedi
N. Telecomando

1. Tasto velocità
2. Tasto ON/OFF (accensione/spegnimento)
3. Tasto TIMER

O. Tasto di controllo

1. Indicatore di velocità L,M,H
2. Indicatore orario 1,2,4
3. Indicatore VELOCITA'
4. Pulsante TIMER
5. Pulsante ON/OFF

FORNITURA

1 x ventilatore con supporto
1 x telecomando
1 x manuale utente

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.
• Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.
• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.
• Rimuovere la protezione dal telecomando

ASSEMBLAGGIO E MONTAGGIO

1 Assemblare le due parti della base incrociandole. Rimuovere le quattro viti dalle parti della base.
2 Usare le quattro viti per montare l'asta periscopica sulla base. Rimuovere quindi l'anello di regolazione dell'altezza.
3 Far scorrere la copertura dell'asta verso l'asta periscopica sulla base. Estrarre l'asta periscopica e fissarla installando e fissando l'anello di regolazione dell'altezza.
4 Fissare l'unità del motore all'asta periscopica con la vite a galletto. Prima di fissarlo è possibile regolare l'altezza del ventilatore inserendo/estraendo la barra di estensione.
5 Rimuovere il dado dell'elica e il dado in plastica dal gruppo motore. Fissare la protezione posteriore al gruppo motore. La maniglia sulla protezione posteriore deve essere rivolta verso il basso e i perni inseriti negli appositi fori.
6 Fissare la protezione posteriore con il dado di plastica.
7 Far scorrere le pale del ventilatore sull'albero del motore in modo che il perno si fissi alla scanalatura. Fissare la pala del ventilatore stringendo il dado dell'elica sull'albero.
8 Aprire le morse sulla protezione anteriore. Agganciare la protezione anteriore sulla protezione posteriore, in modo da allineare i fori per la vite nella parte inferiore delle protezioni.
9 Montare la vite e il dado per bloccare le protezioni. Assicurarsi che tutte le morse siano chiuse.
10 Posizionare su una superficie stabile. Regolare la preferenza dell'angolo.

FUNZIONAMENTO

11 Inserire la spina di alimentazione.
12 Premere ON/OFF per accendere il ventilatore. Premere SPEED ripetutamente per scorrere tra le velocità del ventilatore (L=Bassa; M=Media; H=Alta). In alternativa, è possibile usare il tasto del telecomando per selezionare la velocità. Premere il tasti Per accendere/spegnere il prodotto.
13 Premere il pulsante ⊙ sul telecomando per il funzionamento temporizzato. Premere ripetutamente il pulsante ⊙ per impostare le ore (1, 2, 4 ore) dopo le quali il ventilatore dovrebbe spegnersi.
14 Premere la manopola OSCILLAZIONE/INCLINAZIONE per attivare le funzione di oscillazione.

Attenzione

• Collegare l'apparecchio alla corrente solo a montaggio completato.
• Non smontare l'apparecchio durante il funzionamento, né per una manutenzione ordinaria, né per pulirlo o per una manutenzione da parte dell'utente.
  • Non usare mai l'apparecchio senza la base o in posizione orizzontale.
• Spegnere l'apparecchio prima di regolare l'altezza o l'angolazione del ventilatore.
  • La protezione deve essere sempre completamente chiusa prima di usare l'apparecchio.
• Durante il funzionamento, non inserire dita o altri oggetti nella protezione.
• Scollegare se non usato per lungo tempo.

IT

38

CAMBIARE LE BATTERIE

15 Far scorrere il coperchio del vano batterie del telecomando per aprirlo. Inserire 2 batterie (non incluso) di tipo LR03 (AAA) facendo attenzione ad inserirle secondo le polarità + e - riportate sulle batterie e nel vano batterie. Far scorrere la copertura in maniera inversa per chiuderlo.

PULIZIA E MANUTENZIONE

• Attenzione! Prima di pulirlo, permettere all'apparecchio di fermarsi del tutto e staccare la spina della corrente.
  • Non usare solventi o soluzioni abrasive, utensili di metallo o spazzole dure per la pulizia.
• Non immergere il ventilatore in acqua o in qualsiasi altro liquido, Assicurarsi che non entri alcuna acqua all'interno dello scompartimento del motore.
• Asciugare tutte le parti con cura prima di riporre l'apparecchio.
• Stivare l'apparecchio in un luogo fresco, asciutto e pulito, fuori dalla portata di bambini o animali domestici.
  16 Usare un panno morbido per le pulizie. Per lo sporco particolarmente difficile da rimuovere, usare un detergente delicato.

SPECIFICHE TECNICHE

Tensione : 220 - 240 V\~, 50 Hz

Potenza : 40 W

Classe di protezione : Il

Diametro del ventilatore : 400 mm

Peso : ca. 2,98 kg

Informazioni sul prodotto secondo (EU) n. 206/2012

Descrizione Simbolo Valore Unità
Portata massima del ventilatore F 50,60 m			^3 /min
Potenza d'ingresso del ventilatore P	31,80 W
Valore servizio	SV	1,59	( m^3 /min)/W
Consumo energetico in stand-by.	P_SB	0,15	W
Consumo energetico in stand-by	P_OFF	--	W
Livello di rumorosità del ventilatore	L_WA	52,74 dB(A)
Velocità massima dell'aria	c	2,97	m/s
Consumo di elettricità stagionale	Q	10,34 KWh/a
Misurazioni standard per valore del servizio	IEC 60879:1986 (corr.1992)
Contatti per ottenere informazioni aggiuntive	Imtron GmbHWankelstraße 585046 IngolstadtGermany

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

Smaltire le batterie rispettando l'ambiente. Non mettere le batterie nei rifiuti domestici. Usare i sistemi di raccolta e restituzione locali o contattare il rivenditore presso il quale è stato acquistato il prodotto.
