MANUALE UTENTE HRG416XB Honda

(U/min) 2 900 ± 40 2 800 ± 40 FAHRANTRIEB Typ - 1 Starres Einganggetriebe Antriebsseite - Keilriemen Anzahl an Gängen - Eingängig Fahrgeschwindigkeit m/s - 0,89 Schmierung - Ölsumpf mit Schleuderschmierung Empfohlenes Öl - 10W40 Ölkapazität cm³ - 651 IT INTRODUZIONE Grazie per avere acquistato un rasaerba Honda alimentato a batterie e per la fiducia accordataci. Il presente manuale è stato redatto per consentirle di familiarizzare con la macchina, in modo da utilizzarla nelle migliori condizioni possibili e assicurarne la perfetta manutenzione. Desideriamo che lei possa trarre il massimo vantaggio dalle innovazioni tecnologiche, da nuovi materiali e attrezzature nonché dalla nostra esperienza. A tale scopo i nostri modelli vengono regolarmente migliorati. Pertanto, le specifiche e le informazioni contenute nel presente manuale potranno subire variazioni senza obbligo di preavviso e di aggiornamento. Le illustrazioni contenute in questo manuale si riferiscono al modello più rappresentativo per l'argomento trattato. Le altre illustrazioni, comuni a tutti i tipi, sono basate sul modello HRG466XB. In caso di problemi, o comunque per qualsiasi domanda riguardo la macchina, contattare un centro assistenza autorizzato. Le suggeriamo di conservare il presente manuale a portata di mano in modo da poterlo consultare in ogni momento. Qualora lei intenda rivendere la macchina, si accerti di fornire all'acquirente anche il manuale. La invitiamo a leggere la garanzia per prendere visione dei diritti e delle responsabilità dell'utente. La garanzia è costituita da un documento separato fornito dal rivenditore. È vietata qualsiasi riproduzione, anche parziale, della presente pubblicazione senza previa autorizzazione scritta del produttore.

A garanzia della sicurezza personale e del comfort di utilizzo, si raccomanda vivamente di leggere per intero il presente manuale. Prestare attenzione ai seguenti simboli e al loro significato: Messa in guardia contro rischi di gravi infortuni o di morte in caso di inosservanza delle istruzioni. ATTENZIONE:

• Messa in guardia contro eventuali rischi di infortuni o di danneggiamento dei materiali in caso di inosservanza delle istruzioni. NOTA: Informazioni o chiarimenti utili.

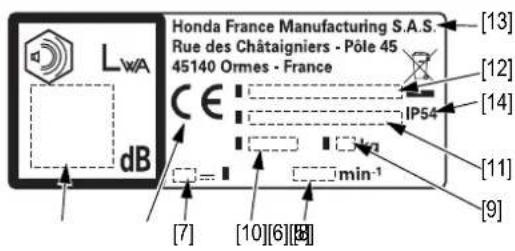

IDENTIFICAZIONE DELLA MACCHINA

• Il modello del rasaerba alimentato a batterie è riportato sull'etichetta di identificazione (vedi pagina 4) ed è composto da una serie di lettere. INDICE Introduzione p. 1
• Norme di sicurezza p. 2
• Etichette di sicurezza p. 4
• Identificazione della macchina p. 4
• Descrizione generale p. 4
• Preparazione e verifiche prima dell'uso Selezione della modalità di taglio (solo modello HRG466XB) p. 5

Esempio HRG 416XB PE EA Descrizione HRG= Rasaerba P = Tipo a spinta EA = Destinato all'Europa S = Tipo semovente UA = Destinato all'Australia Inserire qui il numero di serie della macchinaInserire qui il modello della macchina MANUALE DELL'UTENTE

Per l'uso sono necessari il gruppo batterie e il caricatore appositi per questi macchinari. Essi sono venduti separatamente. Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers45140 ORMES - FRANCIA - Tutti i diritti riservati

Prima di utilizzare la macchina, leggere attentamente quanto segue. Messa in guardia contro rischi di gravi infortuni o di morte in caso di inosservanza delle istruzioni. ATTENZIONE:

• Messa in guardia contro eventuali rischi di infortuni o di danneggiamento dei materiali in caso di inosservanza delle istruzioni. NOTA: Informazioni o chiarimenti utili.

A) ISTRUZIONI PRELIMINARI

1) Leggere attentamente le istruzioni del presente manuale. Acquisire familiarità con

i comandi e l'utilizzo corretto della macchina. Apprendere come arrestare rapidamente il motore.

2) Non permettere mai l'uso della macchina a bambini o a persone che non hanno

familiarità con le istruzioni. Potrebbe esistere una normativa locale che fissa un'età minima consentita per l'operatore.

3) Non utilizzare la macchina:

- quando nelle vicinanze vi sono persone, soprattutto bambini, o animali domestici; - se l'operatore ha assunto farmaci o sostanze che possano compromettere i riflessi e la capacità di concentrazione.

4) Tenere presente che l'operatore o l'utente è responsabile di eventuali incidenti o

rischi a danno di terze persone o dei loro beni.

5) Non modificare la macchina. Tale azione potrebbe causare un incidente nonché

danneggiare la macchina. La manomissione del motore rende nulla l'approvazione UE del tipo di macchina. B) PREPARAZIONI

1) Durante la rasatura, indossare calzature robuste e pantaloni lunghi. Non utilizzare

la macchina a piedi nudi o indossando sandali aperti. Evitare di indossare indumenti ampi con cordini o nastri pendenti. Per ridurre gli effetti delle vibrazioni, indossare guanti antivibrazione. Per ridurre gli effetti del rumore, indossare cuffie antirumore.

2) Ispezionare accuratamente tutta la zona da tosare e rimuovere qualsiasi oggetto

(pietre, rami, filo di ferro, ossi e così via) che potrebbe essere scagliato dalla macchina o che potrebbe danneggiare il gruppo di taglio o il motore.

3) Prima dell'uso, effettuare sempre un controllo generale, in particolare verificare

che la lama, le viti e il gruppo di taglio non siano usurati o danneggiati. Per mantenere una bilanciatura perfetta, sostituire in blocco la lama e le viti danneggiate o usurate. Sostituire le etichette danneggiate o illeggibili.

4) Prima dell'uso, controllare che il gruppo batterie non presenti segni di danni o

usura. Se il gruppo batterie è danneggiato o usurato, non utilizzare la macchina. Controllare che i terminali della batteria non vadano in cortocircuito.

5) Non utilizzare il rasaerba senza deflettore di scarico o sacco di raccolta.

1) Tagliare il prato esclusivamente alla luce del giorno o con l'ausilio di una luce

artificiale di buona qualità.

2) Evitare di utilizzare la macchina sull'erba bagnata o quando piove.

3) Accertarsi di avere un saldo punto di appoggio sui pendii.

4) Non correre, ma camminare durante l'uso; non lasciarsi trainare dalla macchina.

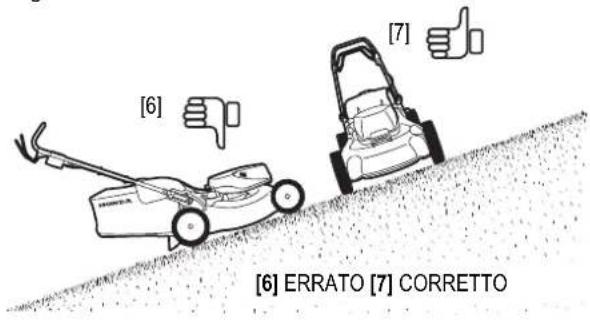

5) Sui pendii tagliare l'erba in senso trasversale, mai in salita o in discesa.

6) Prestare particolare attenzione durante i cambi di direzione sui pendii.

7) Non utilizzare la macchina su pendii eccessivamente ripidi. Non tosare prati con

pendenza superiore a 20° (36%).

8) Prestare particolare attenzione quando si tira la macchina verso di sé.

9) Arrestare la lama se la macchina deve essere inclinata per il trasporto su superfici

diverse dal prato e negli spostamenti da un'area di utilizzo all'altra.

10) Non utilizzare la macchina se le protezioni sono danneggiate o senza sacco di

raccolta o parasassi.

11) Avviare il motore con cautela, seguendo le istruzioni e tenendo i piedi lontani dalla

12) Non inclinare la macchina quando si avvia il motore, a meno che tale manovra

non sia indispensabile per l'avvio. In tal caso, non inclinare la macchina più di quanto sia strettamente necessario e sollevare solo la parte lontana dall'operatore. Accertarsi che entrambe le mani siano in posizione operativa prima di abbassare la macchina.

13) Non avviare la macchina quando ci si trova di fronte alla bocca di espulsione.

14) Non posizionare mai le mani e i piedi vicino o sotto le parti rotanti. Mantenersi a

distanza di sicurezza dalla bocca di espulsione.

15) Non trasportare la macchina con l'alimentazione in funzione.

16) Rimuovere la chiave di isolamento e il gruppo batterie o spostare la chiave di

isolamento in posizione "spento" (O): - ogni volta che la macchina viene lasciata incustodita; - prima di rimuovere blocchi o liberare la bocca di scarico ostruita; - prima di procedere a qualsiasi operazione di pulizia, controllo o riparazione della macchina; - dopo avere urtato contro un oggetto estraneo. In questo caso ispezionare il macchinario per controllare se ha subito danni ed effettuare le riparazioni prima di riutilizzare la macchina. Se la macchina inizia a vibrare in modo anomalo, controllare immediatamente. - Verificare che non siano presenti danni. - Sostituire o riparare eventuali parti danneggiate. - Controllare che le parti non siano allentate e, se necessario, serrarle.

17) Arrestare il motore:

- ogni volta che il sacco di raccolta viene rimosso o riposizionato; - ogni volta che l'altezza di taglio viene regolata.

18) Non fissare la chiave di isolamento con una fascetta alla macchina.

19) Quando si taglia l'erba, mantenere sempre la distanza di sicurezza dalla lama

rotante, che corrisponde alla lunghezza del manubrio.

20) AVVERTENZA - Se si verificano rotture o incidenti durante l'uso della macchina,

spegnere subito il motore e allontanare la macchina per evitare ulteriori danni. Se si verifica un incidente che provoca lesioni personali o lesioni a terzi, adottare subito le misure di primo soccorso più idonee in base alla situazione e contattare le autorità sanitarie per ottenere assistenza. Rimuovere accuratamente eventuali detriti che potrebbero causare danni o lesioni a persone e animali qualora non siano visibili.

21) I livelli del rumore e delle vibrazioni indicati nel presente manuale rappresentano

i valori massimi per l'uso del rasaerba. L'utilizzo di una lama non equilibrata, una velocità di avanzamento eccessiva e la mancanza di manutenzione influiscono notevolmente sulle emissioni acustiche e sulle vibrazioni. È necessario pertanto adottare misure precauzionali per prevenire ogni possibile danno derivante da rumori di elevata intensità e vibrazioni; effettuare regolarmente la manutenzione della macchina, indossare cuffie antirumore. Fare delle pause durante l'uso.3 IT

D) MANUTENZIONE E STOCCAGGIO

1) Per garantire condizioni di utilizzo sicure, controllare che i dadi e le viti siano

serrati. La manutenzione periodica è essenziale per il funzionamento sicuro e per mantenere prestazioni elevate.

2) Controllare spesso che il parasassi e il sacco di raccolta non presentino segni di

usura o deterioramento.

3) Prestare attenzione durante la regolazione della macchina per evitare che le dita

rimangano intrappolate tra la lama rotante e le parti fisse della macchina.

4) Lasciare raffreddare la macchina prima di riporlo.

5) Quando si interviene sulla lama tenere presente che, nonostante l'alimentazione

sia disattivata, la lama è mobile.

6) Per ragioni di sicurezza, non utilizzare la macchina se alcune parti risultano

usurate o danneggiate. In tal caso le parti devono essere sostituite, non riparate. Utilizzare parti di ricambio originali. L'uso di parti di qualità inferiore può provocare danni alle attrezzature e compromettere la sicurezza.

7) Per ridurre i rischi di incendio, rimuovere eventuali fili d'erba, foglie e accumuli di

grasso dalla macchina, in particolare dal motore. Non lasciare contenitori di resti vegetali all'interno di una zona di stoccaggio.

8) Lavare il sacco di raccolta con acqua mediante una canna da giardinaggio. Non

usare un'idropulitrice ad alta pressione.

9) Lo stoccaggio corretto è essenziale per garantire la durata del prodotto. Se

possibile, evitare zone di stoccaggio molto umide che potrebbero favorire la formazione di ruggine e la corrosione.

10) Stoccaggio alla fine della stagione: Rimuovere il gruppo batterie e riporre sia la

macchina che il gruppo batterie in un luogo sicuro e asciutto, lontano dalla luce diretta del sole. Non collocare alcun oggetto sulla macchina.

11) Eseguire una pulizia approfondita del prodotto prima di procedere allo stoccaggio

per un periodo prolungato.

E) PRECAUZIONI GENERALI

1) Le riparazioni devono essere effettuate presso un centro assistenza autorizzato.

Se la macchina inizia a vibrare in modo anomalo, ruotare la chiave di isolamento in posizione "spento" e rimuoverla dalla macchina, quindi sottoporre la macchina alla verifica da parte di un centro assistenza autorizzato.

2) All'avviamento tenere entrambe le mani sull'impugnatura.

3) Le parti soggette a usura devono essere sostituite presso un centro assistenza

4) Se il gruppo batterie è danneggiato o usurato, non utilizzare in nessun caso la

5) Non toccare la lama fino a quando la chiave di isolamento non è stata rimossa

dalla macchina e la lama è completamente ferma.

6) Prima di procedere al trasporto o allo stoccaggio, verificare che la macchina sia

pulita e priva di detriti; se è necessario, pulire la macchina con un panno morbido e asciutto.

7) Non usare acqua forzata ed evitare di bagnare il motore e i componenti elettrici.

Non utilizzare detergenti aggressivi per pulire il telaio.

8) Per migliorare le prestazioni della macchina, mantenere pulito il lato inferiore del

piatto. Mantenere sempre pulita la zona di montaggio del gruppo batterie.

9) Conservare la chiave di isolamento in un luogo sicuro e lontano dalla portata dei

1) AVVERTENZA - PERICOLO! L'umidità e l'elettricità non sono compatibili:

- manipolare e collegare il gruppo batterie in ambienti asciutti; - evitare che il gruppo batterie venga a contatto con zone bagnate (pozzanghere, erba bagnata).

2) Indossare guanti da lavoro per smontare e rimontare la lama.

3) Durante l'affilatura mantenere la bilanciatura corretta della lama. Tutti gli interventi

sulla lama (smontaggio, affilatura, bilanciatura, rimontaggio e/o sostituzione) richiedono competenze e attrezzi specifici. Per ragioni di sicurezza, tali interventi dovrebbero essere eseguiti dal personale di un centro assistenza autorizzato.

4) Raccomandazioni per la gestione ottimale del gruppo batterie e del caricatore.

AVVERTENZA - Non tentare di caricare batterie non ricaricabili con il caricatore. - Per garantire la sicurezza dell'operatore, accertarsi che la chiave di isolamento e i comandi operatore siano in posizione "spento" prima di inserire il gruppo batterie. Inserire il gruppo batterie nella macchina con la chiave in posizione "acceso" può essere pericoloso. - Inserire il gruppo batterie fino a udire lo scatto del meccanismo di bloccaggio. Per rimuovere il gruppo batterie, azionare la leva di apertura del coperchio batteria.

5) Rimuovere le batterie ricaricabili dalla macchina prima di caricarle.

G) TRASPORTO E MANIPOLAZIONE

1) Ogni volta che la macchina deve essere maneggiata, sollevata, trasportata o

inclinata, è necessario: - indossare guanti da lavoro robusti; - afferrare la macchina nei punti che offrono una presa sicura, tenendo conto del peso e della sua distribuzione; - ricorrere a un numero di persone appropriato in base al peso della macchina e alle caratteristiche del veicolo o del luogo in cui la macchina deve essere posizionata o ritirata.

2) Per il trasporto, fissare la macchina saldamente per mezzo di cavi o catene.

3) Prima di trasportare la macchina o ripiegare il manubrio, accertarsi che la chiave

di isolamento e il gruppo batterie siano stati rimossi dalla macchina.4 IT

ETICHETTE DI SICUREZZA

La macchina deve essere utilizzata con attenzione. Sulla macchina sono presenti etichette volte a ricordare, per mezzo di pittogrammi, le principali precauzioni da adottare durante l'uso. Il loro significato è spiegato di seguito. Queste etichette sono considerate come parte della macchina. Se una di esse dovesse staccarsi o diventare illeggibile, contattare un centro assistenza autorizzato per la sua sostituzione. Si raccomanda inoltre di leggere attentamente l'avviso di sicurezza (vedi pagina 2). IDENTIFICAZIONE DELLA MACCHINA DESCRIZIONE GENERALE

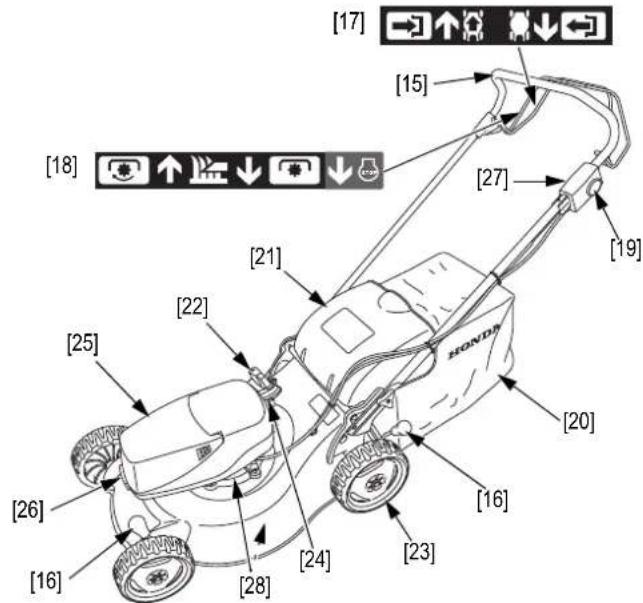

IDENTIFICAZIONE DEGLI ELEMENTI

Non smaltire i rifiuti di apparecchiature elettriche con i rifiuti domestici. Se le apparecchiature elettriche vengono smaltite nelle discariche, è possibile che fuoriescano e reagiscano sostanze, contaminando la catena alimentare, con conseguenze dannose per la salute e il benessere. Per ulteriori informazioni sul corretto smaltimento di questo prodotto, contattare un centro assistenza autorizzato o il più vicino servizio di raccolta di rifiuti domestici. Destinato all'Europa (PEEA, SEEA) Destinato all'Australia (PEUA, SEUA) [1] AVVERTENZA: Prima di usare il macchinario, leggere il manuale dell'utente. [2] Rischio di proiezioni: tenere lontano terze persone dall'area durante l'uso. [3] Rischio di tagli. Lama rotante: non introdurre mani o piedi all'interno dell'alloggiamento lama. Spostare la chiave di isolamento in posizione "spento" (O) e rimuovere la chiave di isolamento e il gruppo batterie prima di procedere a qualsiasi operazione di regolazione o pulizia, nonché prima di lasciare il prodotto incustodito. La lama continua a ruotare dopo aver spento il motore. [4] Non utilizzare la macchina senza deflettore di scarico o sacco di raccolta. Destinato all'Europa (PEEA, SEEA) Destinato all'Australia (PEUA, SEUA) [5] Livello di potenza acustica [6] Marcatura CE [7] Tensione nominale [8] Velocità del motore consigliata in giri al minuto [9] Massa in chilogrammi [10] Anno di produzione [11] Numero di serie [12] Modello - Tipo [13] Nome e indirizzo del produttore [14] Codice IP (resistenza alla penetrazione di umidità e polvere (garantito solo con la batteria installata)) [2] [4][1] [3] [13] [12] [10][6][5] [14] [8] [11] [7] [9] [5] [12] [10] [11] COMANDI FUNZIONI [15] Manubrio [16] Leva di regolazione dell'altezza di taglio . . . . . . . . . . . . . . . . . . . . . . . Consente di selezionare l'altezza di taglio desiderata [17] Leva della frizione (solo modello HRG466XB) . . . . . . . . . . . . . . . . . Controlla la trasmissione che trascina le ruote posteriori [18] Leva di innesto della lama. . . . . . . Consente di arrestare e attivare la rotazione della lama [19] Pulsante giallo. . . . . . . . . . . . . . . . Controlla il motore mediante un interruttore a doppia azione per evitarne l'avviamento accidentale [20] Sacco di raccolta. . . . . . . . . . . . . . Raccoglie l'erba tagliata [21] Deflettore di scarico . . . . . . . . . . . Protegge dalla proiezione di schegge [22] Selettore Clip Director (solo modello HRG466XB) . . . . . . . . . . . . . . . . . Per commutare tra mulching/espulsione posteriore [23] Ruote posteriori [24] Chiave di isolamento [25] Coperchio batteria [26] Leva di apertura del coperchio batteria [27] Indicatore batteria [28] Alette di raffreddamento del motore [29] Gruppo batterie [30] Caricatore STOP Gruppo batterie e caricatore

• Per l'uso sono necessari il gruppo batterie e il caricatore appositi per questa macchina. Essi sono venduti separatamente. [30] [16] [25] [21] [24] [22] [26] [15] [19] [23] [16] [20] [29] [18] [17] [27] [28]5 IT

PREPARAZIONE E VERIFICHE

PRIMA DELL'USO Prima di eseguire questa serie di verifiche, posizionare la macchina su un terreno stabile e orizzontale, con la chiave di isolamento [1] e il gruppo batterie rimossi.

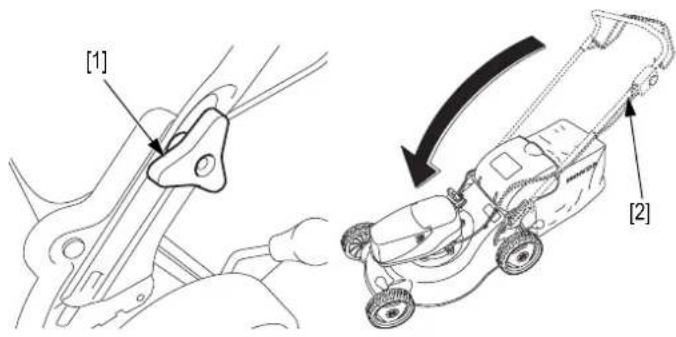

MONTAGGIO DEL MANUBRIO

1. Accertarsi che il sacco di raccolta non sia montato.

2. Fissare il manubrio [2] al telaio in modo che i cavi siano sul lato

3. Inserire i due bulloni [3] nei punti di fissaggio del manubrio [4] sul

lato interno del manubrio. Serrare i bulloni con le due manopole di fissaggio del manubrio [5]. Verificare che le manopole siano serrate saldamente.

MONTAGGIO DEL SACCO DI RACCOLTA

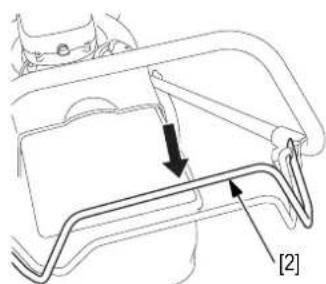

Inserire il telaio [2] nel sacco [3] e fissare i bordi in plastica [1] al telaio stesso.

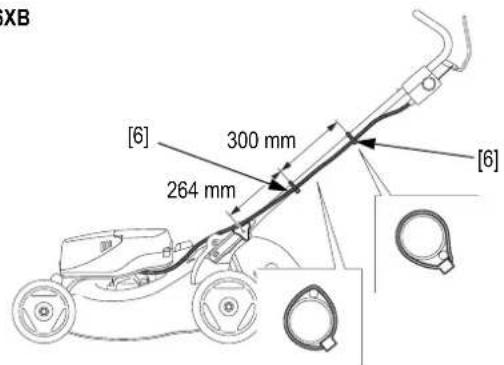

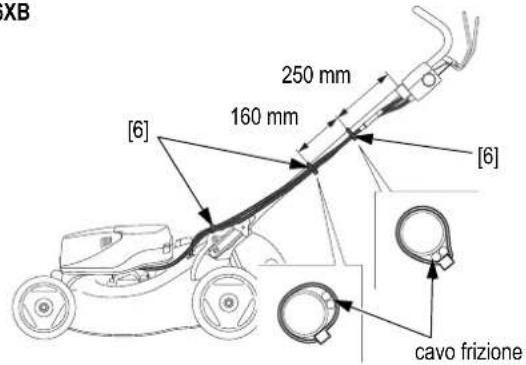

4. Controllare che i cavi passino al di sopra della manopola di

fissaggio sinistra del manubrio e che siano fissati al lato sinistro del manubrio mediante fascette [6], come mostrato nella figura.

VERIFICA DEL SACCO DI RACCOLTA

Prima dell'uso, accertarsi che il dispositivo di chiusura del sacco di raccolta sia posizionato correttamente (deflettore di scarico). Il sacco di raccolta tende ad usurarsi anche in condizioni d'uso normali. Verificare regolarmente che non sia sfilacciato o strappato. Un sacco usurato deve assolutamente essere sostituito. La sostituzione deve essere effettuata esclusivamente con un sacco originale Honda. Rimozione del sacco di raccolta:

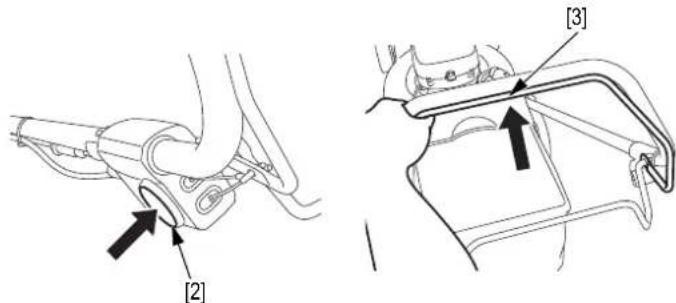

1. Sollevare il deflettore

di scarico [7], afferrare il manubrio [8] e rimuovere il sacco di raccolta [9] mantenendolo in posizione verticale. Posizionamento del sacco di raccolta:

1. Sollevare il deflettore

di scarico e agganciare la parte anteriore del sacco di raccolta sui naselli di fissaggio [10] della macchina. NOTA:

• La macchina funziona come un aspirapolvere: soffia aria nel sacco di raccolta aspirando l'erba tagliata. Svuotare il sacco prima che sia completamente pieno, per facilitare l'operazione di svuotamento e ridurre al minimo il deposito di erba tagliata sul terreno. La funzione di riempimento perde efficienza quando il sacco di raccolta è pieno per il 90% circa.

• Solo modello HRG466XB: Il mulching è una tecnica di concimazione naturale. L'erba non viene più raccolta nel sacco apposito, ma viene triturata finemente e depositata sul prato. L'erba triturata in questo modo si decompone al sole e forma un humus naturale in grado di produrre un quarto del fabbisogno annuale di fertilizzante per il prato.

• Oltre al suo uso come fertilizzante, il mulching protegge il terreno, limita l'evaporazione dell'acqua nei periodi caldi ed elimina la necessità di raccogliere l'erba.

PREPARAZIONE DEL GRUPPO BATTERIE

Per poter utilizzare la macchina è necessario installare dapprima un gruppo batterie carico. Per informazioni sulla corretta gestione del gruppo batterie vedere pagina 6. [1] [2] [5] [3] [4] [2] [1] [3] [1] 160 mm [6] cavo frizione [6] 250 mm [6] HRG466XB [6] [6] 300 mm 264 mm HRG416XB [7] [8] [10] [9]6 IT

INSTALLAZIONE E RIMOZIONE DEL GRUPPO

BATTERIE Non maneggiare il gruppo batterie con le mani bagnate o sotto la pioggia. ATTENZIONE:

• Prestare attenzione quando si chiude il coperchio batteria per evitare che le dita vengano schiacciate.

• Eseguire qualsiasi operazione con la dovuta cautela per evitare lesioni.

• Utilizzare sempre un gruppo batterie Honda. Installazione:

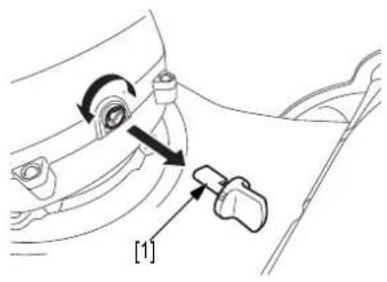

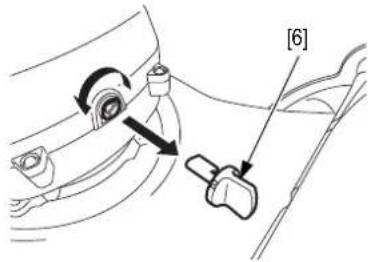

1. Ruotare la chiave di isolamento [1] in posizione "spento" (O) [2]

e rimuoverla dal motore.

2. Premere la leva di apertura del coperchio batteria [3] per aprire

il coperchio batteria [4].

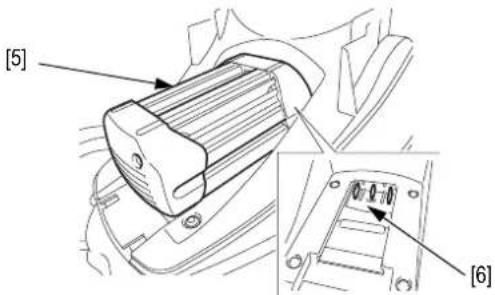

3. Verificare che la zona di montaggio del gruppo batterie sia

pulita. Installare il gruppo batterie [5] sul terminale [6]. Premere il gruppo batterie fino a sentire uno scatto.

4. Chiudere saldamente il coperchio batteria.

NOTA: Ogniqualvolta si apre il coperchio, verificare sempre che la batteria sia ben collegata prima di chiuderlo. Rimozione:

1. Ruotare la chiave di isolamento in posizione "spento" (O) e

rimuoverla dal motore.

2. Premere la leva di apertura del coperchio batteria per aprire il

coperchio batteria. All'apertura del coperchio il gruppo batterie si stacca simultaneamente dal terminale.

3. Estrarre il gruppo batterie.

4. Chiudere saldamente il coperchio batteria.

VERIFICA DEL LIVELLO DI CARICA DELLA

BATTERIA Per verificare il livello di carica della batteria, fare riferimento all'indicatore batteria [7] posto sul lato sinistro del manubrio.

1. Installare il gruppo batterie nella macchina.

2. Inserire la chiave di isolamento nel motore e ruotarla in

posizione "acceso" (I) [8].

3. Premere il pulsante giallo [9]; l'indicatore batteria viene attivato.

4. La capacità residua della batteria viene visualizzata secondo 3

livelli. Comportamento dei LED dell'indicatore batteria - I LED indicano lo stato del gruppo batterie e della macchina. - Quando la batteria è installata e la chiave di isolamento è in posizione "acceso", i LED si accenderanno azionando il pulsante giallo o la leva di innesto della lama. - I LED si accendono per circa 48 secondi. - I LED non si accendono mentre la macchina è in funzione. I LED indicano lo stato della macchina o del gruppo batterie nel modo seguente. 1 LED acceso 0% < livello di carica ≤ 30% 2 LED accesi 30% < livello di carica ≤ 60% 3 LED accesi 60% < livello di carica ≤ 100% 1 LED lampeggiante Livello di carica 0% = Vuoto 3 LED lampeggianti Spegnimento del motore a causa del surriscaldamento del motore stesso o del gruppo batterie. Ruotare la chiave di isolamento in posizione "spento" (O) e lasciar raffreddare la macchina per 30-60 minuti. Se il livello della batteria è basso caricare il gruppo batterie. Vedere le istruzioni fornite per il gruppo batterie e il caricatore.

COME CARICARE IL GRUPPO BATTERIE

Vedere le istruzioni fornite per il gruppo batterie e il caricatore. [1] [2] [3] [4] [6] [5] [4] [7] [9] [8]7 IT

VERIFICA DELLO STATO DELLA LAMA

Per verificare lo stato della lama:

1. Accertarsi che la chiave di

isolamento e il gruppo batterie siano stati rimossi dalla macchina.

2. Inclinare la macchina sul lato

destro in modo che il pulsante giallo [1] sia rivolto verso l'alto.

• Verificare se la lama presenta segni di usura. È necessario sostituire la lama quando i denti sono consumati, quando appare una fessura o se è piegata.

• Verificare che i bulloni della lama non siano allentati (vedere il capitolo "Manutenzione" a pagina 11).

• Per sostituire o rimuovere la lama, vedere la procedura descritta nel capitolo "Manutenzione" a pagina 11. Non utilizzare mai la macchina con una lama usurata, danneggiata, incrinata o ammaccata. In caso di rottura, la proiezione di schegge potrebbe causare gravi lesioni personali. NOTA: L'usura della lama risulta più rapida quando la macchina viene utilizzata su terreni sabbiosi. In caso di utilizzo della macchina in queste condizioni, controllare la lama con maggiore frequenza.

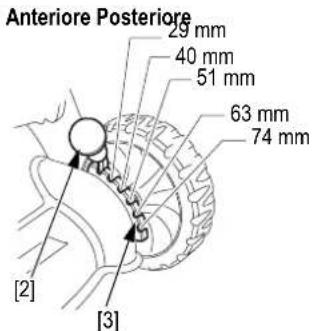

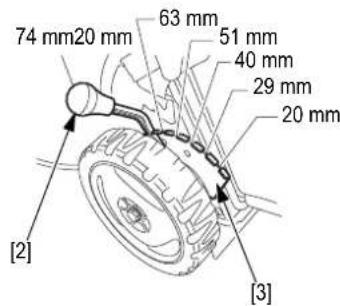

REGOLAZIONE DELL'ALTEZZA DI TAGLIO

Per modificare l'altezza di taglio:

1. Rimuovere la chiave di isolamento e il gruppo batterie o

spostare la chiave di isolamento in posizione "spento" (O).

2. Tirare la leva di regolazione [2] verso la ruota e posizionarla

nella scanalatura di regolazione appropriata [3]. La leva e le scanalature di regolazione si trovano in corrispondenza della ruota anteriore sinistra e della ruota posteriore sinistra. Le altezze di taglio selezionabili corrispondono a valori approssimativi, in quanto l'altezza di taglio effettiva può variare in funzione delle condizioni del prato e del terreno. Per scegliere l'altezza di taglio appropriata, verificare l'aspetto del prato dopo avere tosato una piccola superficie e, se necessario, regolare l'impostazione. NOTA:

• Non tagliare più di 1/3 dell'altezza iniziale dell'erba in una passata, per evitare la comparsa di macchie scure. Il taglio sarà più netto e si eviterà di intasare la lama e la bocca di scarico.

• Se l'erba è troppo alta, tagliarla fino all'altezza massima prevista per la macchina. Effettuare un altro taglio dopo 2 o 3 giorni.

• La profondità delle radici è proporzionale all'altezza dei fili d'erba: più il taglio è corto e meno le radici sono profonde.

• Scegliere un'altezza di taglio adatta all'uso del prato: svago, sport: dai 5 cm in su, ornamentale: da 1 a 3 cm.

• Solo alcuni tipi di erba tollerano un taglio corto. Un prato con l'erba tagliata troppo corta è fragile e tende a seccare. Consultare uno specialista.

VERIFICA DEL SERRAGGIO DEI BULLONI DELLA

LAMA Vedere "MONTAGGIO E SMONTAGGIO DELLA LAMA DI TAGLIO" (pagina 12).

VERIFICA DEL CAVO FRIZIONE (SOLO MODELLO

HRG466XB) Vedere "CONTROLLO DEL CAVO FRIZIONE (SOLO MODELLO HRG466XB)" (pagina 11). VERIFICA DEL CAVO DI INNESTO DELLA LAMA Vedere "CONTROLLO DEL CAVO DI INNESTO DELLA LAMA" (pagina 12).

VERIFICA DELLE ALETTE DI RAFFREDDAMENTO

DEL MOTORE E DEL VANO BATTERIA

Vedere "PULIZIA DELLE ALETTE DI RAFFREDDAMENTO DEL MOTORE E DEL VANO BATTERIA" (pagina 13).

VERIFICA DELLA ROTAZIONE DEL MOTORE

Verificare che non vi siano anomalie di funzionamento, rumori o vibrazioni anomali avviando e arrestando il motore. In presenza di anomalie di funzionamento o rumori o vibrazioni anomali, interrompere subito l'uso e rivolgersi a un centro di assistenza autorizzato.

VERIFICA DELL'AREA CIRCOSTANTE LA

MACCHINA Controllare se vi sono detriti, erba o qualsiasi altro oggetto estraneo dall'area circostante la macchina e rimuoverli. [1]

CONDIZIONI NORMALI SVERGOLATA

È possibile impostare la modalità di taglio mediante il selettore Clip Director [1].

1. Rilasciare la leva di innesto della lama e la leva della frizione.

2. Premere il pulsante di sblocco [2] e spostare il selettore Clip

Director per selezionare la modalità di taglio. - Posizione di raccolta/espulsione posteriore [3] : la totalità dell'erba tagliata viene espulsa nella parte posteriore della macchina, i fili d'erba non vengono sminuzzati. Con il sacco di raccolta montato, l'erba espulsa viene raccolta nel sacco. Senza sacco di raccolta, l'erba viene espulsa direttamente sul suolo. Per montare e smontare il sacco di raccolta, vedere pagina 5. - Posizione di mulching [4] : l'erba non viene espulsa nella parte posteriore della macchina, ma viene triturata finemente e depositata sul prato. L'erba triturata in questo modo si decompone e forma un compost naturale in grado di produrre un quarto del fabbisogno annuale di fertilizzante per il prato. NOTA:

• Il mulching è una tecnica di concimazione naturale. L'erba non viene più raccolta nel sacco apposito, ma viene triturata finemente e depositata sul prato.

• Oltre al suo uso come fertilizzante, il mulching protegge il terreno, limita l'evaporazione dell'acqua nei periodi caldi ed elimina la necessità di raccogliere l'erba. ESPULSIONE POSTERIORE Se non si desidera raccogliere l'erba tagliata, è possibile utilizzare il macchinario senza sacco di raccolta nella posizione di mulching [3]. In questo caso, l'erba viene espulsa e guidata verso il suolo dal deflettore di scarico. [2] [1] [4][3]9 IT RASATURA I prodotti HRG416XB e HRG466XB sono alimentati a batteria. Quando si aziona la leva di innesto della lama premendo al contempo il pulsante giallo, il motore e la lama inizieranno subito a ruotare.

PER AVVIARE LA ROTAZIONE DELLA LAMA

Accertarsi che il gruppo batterie carico sia installato nella macchina (pagina 6).

1. Inserire la chiave di isolamento nel motore e ruotarla in

posizione "acceso" (I) [1].

2. Tenendo premuto il pulsante giallo [2], premere la leva di

innesto della lama [3]. La lama inizia a ruotare.

3. Rilasciare il pulsante giallo. Tenere premuta la leva di innesto

della lama per far sì che la lama continui a ruotare.

PER ARRESTARE LA ROTAZIONE DELLA LAMA

1. Rilasciare la leva di innesto della lama [3]. La lama smette di

ruotare. Se si intende lasciare la macchina incustodita o interrompere il lavoro, procedere nel modo seguente.

2. Ruotare la chiave di isolamento in posizione "spento" (O) [4] e

rimuoverla [5] dal motore. Se necessario, rimuovere il gruppo batterie (pagina 6).

Usare la massima prudenza in caso di rasatura su terreni accidentati o irregolari. La macchina potrebbe rovesciarsi con la conseguente proiezione di oggetti precedentemente non visibili. Mantenere le quattro ruote saldamente a contatto con il suolo. Controllare la direzione della macchina mediante il manubrio, senza premere con il piede sul carter coprilama. ATTENZIONE:

• Quando si taglia l'erba intorno a un ostacolo, prestare attenzione a non urtarlo con la lama. Non passare mai su un oggetto con la macchina.

• Quando si lavora su terreni sconnessi, non lasciarsi trainare dalla macchina. Tenere saldamente il manubrio della macchina e sorvegliare l'andatura. [1] [2] [3] [3] [5] [4] [6] ERRATO [7] CORRETTO [6] [7]10 IT RASATURA Leggere le norme di sicurezza prima di iniziare la rasatura. Uso del sistema semovente (solo modello HRG466XB): Quando si aziona la leva di innesto della lama, rilasciare la leva della frizione. Se la frizione è inserita la macchina si sposta simultaneamente all'avviamento del motore.

1. Avviare il motore e innestare la lama.

- Tenendo premuto il pulsante giallo [1], premere la leva di innesto della lama [2]. La lama inizia a ruotare.

2. Premere completamente

la leva della frizione.

l'avanzamento della macchina. - Rilasciare la leva della frizione.

4. Per arrestare la rotazione

della lama. - Rilasciare la leva di innesto della lama. Premere manualmente per fare avanzare la macchina (tutti i tipi): Quando si aziona la leva di innesto della lama, rilasciare la leva della frizione. Se la frizione è inserita la macchina si sposta simultaneamente all'avviamento del motore.

1. Avviare il motore e innestare la lama.

- Tenendo premuto il pulsante giallo [1], premere la leva di innesto della lama [2]. La lama inizia a ruotare.

2. Premere il manubrio

manualmente per tagliare il prato.

3. Per arrestare la rotazione della

lama. - Rilasciare la leva di innesto della lama. NOTA: È possibile evitare di usare la funzione di avanzamento quando si effettua il taglio su superfici ristrette (sentieri, aiuole e così via). NOTA: L'area di taglio (durata della batteria) dipende da diversi fattori: condizioni del prato, densità dell'erba, contenuto di umidità, altezza dell'erba e altezza di taglio. Anche lo spegnimento e la riaccensione frequenti della macchina durante la rasatura riducono l'area di taglio (durata della batteria). Per ampliare l'area di taglio (durata della batteria), è consigliabile tagliare il prato con maggiore frequenza, aumentare l'altezza di taglio e fare avanzare la macchina con un'andatura normale. Questo modello è dotato di un dispositivo di protezione termica.

• Funzione: prevenire il surriscaldamento del motore e danni causati da un uso improprio.

• Azionamento del dispositivo di protezione: quando si verifica un sovraccarico della macchina, il motore si spegne immediatamente. Procedura da seguire quando viene azionato il dispositivo di protezione: - Rilasciare il pulsante giallo. - Rimuovere il gruppo batterie. - Ricercare ed eliminare la causa del problema: altezza di taglio troppo bassa (erba troppo alta e/o fitta), oggetti estranei che impediscono alla lama di ruotare liberamente, ecc. - Lasciare raffreddare la macchina in un ambiente fresco (da 30 a 60 minuti). Precauzioni da prendere prima di riavviare la macchina: - Rimuovere il gruppo batterie. - Controllare che la lama si muova liberamente (indossare guanti protettivi). - Verificare le condizioni di sicurezza nella zona circostante (presenza di oggetti sul prato o di persone e animali nelle vicinanze). - Installare il gruppo batterie. - Azionare il pulsante giallo. - Riavviare la macchina e verificare che il problema non si ripresenti. Se il problema persiste, contattare un centro assistenza autorizzato. [1] [2] [3] [3] [2] [2] [1] [2]11 IT NOTA:

• Frequenza di taglio: una volta alla settimana per un prato dedicato ad attività di svago, due volte per un prato ornamentale.

• Tagliare il prato preferibilmente di pomeriggio o sera prima di innaffiare, affinché l'erba sia asciutta. In caso di eccessiva polvere, tagliare l'erba quando è asciutta ma il terreno è ancora umido.

• Scegliere un'altezza di taglio adatta al terreno (vedi pagina 7).

• Per un taglio regolare, è opportuno ripassare di qualche centimetro sulla parte già tagliata [1] e aumentare questa zona di sovrapposizione quando si effettua un taglio alto.

• Per ottenere la massima efficacia, rispettare il percorso indicato.

• Se il terreno è di forma irregolare o presenta numerosi ostacoli, dividerlo in sezioni all'interno delle quali sia possibile tagliare l'erba nella direzione raccomandata. [2] Raccolta: per la massima efficienza, girare in senso orario. [3] Mulching (solo modello HRG466XB): girare in senso antiorario.

SVUOTAMENTO DEL SACCO DI RACCOLTA

Quando il sacco di raccolta è pieno, la raccolta dell'erba non è più efficiente (il rumore della macchina cambia e il sacco non viene più gonfiato dall'aria prodotta dalla lama). HRG466XB:

1. Rilasciare la leva di innesto della

lama e la leva della frizione. HRG416XB:

1. Rilasciare la leva di innesto della

lama. Tutti i modelli:

2. Rimuovere il sacco di raccolta (vedi

3. Svuotare il sacco di raccolta:

• Mantenere il sacco per l'impugnatura metallica [4].

• Afferrare il sacco di raccolta [5] e scuotere il sacco per eliminare l'erba. ATTENZIONE:

• Per ridurre il rischio di incendio, non lasciare mai l'erba tagliata o le foglie nel sacco di raccolta, all'interno o in prossimità di un fabbricato. La decomposizione dell'erba tagliata provoca un notevole aumento di temperatura. Prima dell'uso, verificare che il dispositivo di chiusura del sacco di raccolta sia correttamente posizionato (deflettore di scarico). MANUTENZIONE Una manutenzione regolare contribuisce a prolungare la durata della macchina. Prima di eseguire questa serie di interventi, posizionare la macchina su un terreno stabile e orizzontale, con la chiave di isolamento [6] e il gruppo batterie rimossi. NOTA: Per assicurare una lunga durata e un miglior rendimento della macchina, è necessario mantenere la parte sottostante della macchina pulita e priva di residui d'erba; a tale scopo usare una spazzola e un raschietto. Eseguire inoltre una pulizia approfondita prima del rimessaggio stagionale della macchina.

CONTROLLO DEL CAVO FRIZIONE (SOLO

MODELLO HRG466XB) Misurare il gioco [1] sull'estremità della leva della frizione [2], come mostrato in figura. Gioco: 1-5 mm Se il gioco non rientra nell'intervallo, regolare il cavo.

1. Allentare il controdado [3].

2. Allentare o stringere il cavo secondo necessità in modo da

ottenere un gioco [1] compreso tra 1 e 5 mm.

3. Serrare i controdadi [3] e controllare nuovamente il gioco [1].

4. Avviare il motore. Premere e rilasciare la leva della frizione.

Verificare che la macchina venga avviata e si arresti correttamente. NOTA: Se la frizione non si innesta correttamente benché la regolazione del cavo sia corretta, una riparazione potrebbe essere necessaria. In tal caso, sottoporre il macchinario alla verifica da parte di un centro assistenza autorizzato. [1] [3] [2] [5] [4] [6] [2] [1] [3]12 IT

CONTROLLO DEL CAVO DI INNESTO DELLA

LAMA Il motore deve accendersi o spegnersi quando la leva di innesto della lama [1] si trova tra le posizioni prescritte [2]. Posizione prescritta: tra 30 e 60 mm dal manubrio [3]. NOTA: Se si accende o si spegne il motore al di fuori della posizione prescritta, si rischia di dover riparare il sistema. In tal caso, sottoporre la macchina alla verifica da parte di un centro assistenza autorizzato.

MONTAGGIO E SMONTAGGIO DELLA LAMA DI

1. Accertarsi che la chiave di isolamento e il gruppo batterie siano

stati rimossi dalla macchina.

2. Inclinare la macchina in modo che il pulsante giallo sia rivolto

3. Utilizzare una chiave a bussola da 14 mm e rimuovere i 2 bulloni

della lama [2] e le rondelle speciali [3] dall'alloggiamento della lama [4]. Usare un blocco in legno per impedire alla lama di ruotare durante la rimozione dei bulloni.

4. Smontare la lama [5].

MONTAGGIO DELLA LAMA

1. Rimuovere la sporcizia e l'erba dalla zona di montaggio della

2. Montare la lama [1] utilizzando i due bulloni [2] e le rondelle

speciali [3], come mostrato in figura. Forza di serraggio del bullone: 54 N·m Montare le rondelle speciali con il lato convesso, contrassegnato da "OUT", rivolto verso i bulloni. I bulloni delle lame sono progettati apposta per questo uso e non vanno sostituiti con altri bulloni.

3. Serrare i bulloni della lama con una chiave dinamometrica.

Usare un blocco in legno [4] per impedire alla lama di ruotare. ATTENZIONE:

• In mancanza di chiave dinamometrica, chiedere a un centro assistenza autorizzato di eseguire il corretto serraggio dei bulloni della lama prima di utilizzare la macchina.

• Se sono troppo serrati o troppo lenti, i bulloni della lama potrebbero rompersi o svitarsi. [1] [2] [3] [1] [2] [3] [4] [5] [2] [3] [1] [4] [2] [3] [1]13 IT

SOSTITUZIONE DELLA LAMA

• Per ottenere la massima efficienza di taglio è indispensabile che la lama sia correttamente bilanciata. Sarà quindi tassativo sostituire ogni lama danneggiata o svergolata.

• Utilizzare esclusivamente lame di ricambio originali Honda.

• Per evitare un indebolimento della lama tale da provocarne lo sbilanciamento o un taglio di cattiva qualità, affidare l'affilatura della lama esclusivamente al personale competente di un centro assistenza autorizzato.

1. Affilare il profilo di taglio della lama con una lima. Affilare

soltanto il lato superiore. Mantenere il profilo della smussatura originale per una finitura di taglio ottimale. Affilare uniformemente entrambi i bordi della lama per mantenere la bilanciatura corretta.

2. Dopo l'affilatura, verificare la bilanciatura della lama mediante un

cacciavite, come illustrato sopra. Se un lato risulta leggermente più basso della linea orizzontale, limare tale lato. Sostituire la lama se è eccessivamente sbilanciata.

PULIZIA DELLE ALETTE DI RAFFREDDAMENTO

DEL MOTORE E DEL VANO BATTERIA

1. Rimuovere la sporcizia e l'erba dall'area circostante le alette di

raffreddamento del motore e il vano batteria con un panno morbido e asciutto come mostrato nella figura. 15 mm max. Vano batteria Alette di raffreddamento del motore14 IT

• Non lavare il sacco con un'idropulitrice ad alta pressione o con un getto di vapore in quanto potrebbe rovinarsi.

• L'eventuale ostruzione delle maglie impedisce all'erba di penetrare nel sacco.

• Per pulire il sacco di raccolta, si consiglia di lavarlo con un getto d'acqua diretto dall'esterno verso l'interno. Lasciare asciugare completamente il sacco prima di riutilizzarlo. Un sacco umido si intasa rapidamente. Gli oggetti eventualmente colpiti dalla lama possono venire proiettati attraverso un sacco di raccolta strappato o danneggiato. Gli oggetti proiettati all'intorno possono provocare gravi lesioni. Un sacco di raccolta strappato o danneggiato deve essere assolutamente sostituito.

SOSTITUZIONE DEL SACCO DI RACCOLTA

Il sacco di raccolta tende ad usurarsi anche in condizioni di lavoro normali. Verificare regolarmente che non sia sfilacciato o strappato. Sostituire un sacco di raccolta danneggiato con un sacco originale Honda.

1. Staccare i bordi in plastica [1] del sacco di raccolta usurato [3] e

rimuovere il telaio [2].

2. Inserire il telaio nel sacco nuovo e fissare i bordi in plastica [1]

allo stesso. PULIZIA Prima di procedere al trasporto o allo stoccaggio, verificare che la macchina sia pulita e priva di detriti; se è necessario, pulire la macchina con un panno morbido e asciutto o uno straccio. Lavare il sacco di raccolta con acqua mediante una canna da giardinaggio. Non usare un'idropulitrice ad alta pressione. Non utilizzare detergenti per pulire la macchina. Per migliorare le prestazioni della macchina, mantenere pulito il lato inferiore del piatto. Mantenere pulita la zona di montaggio del gruppo batterie. Verificare che il sistema di montaggio e collegamento del gruppo batterie sia privo di sporcizia e frammenti d'erba. Non usare acqua forzata ed evitare di bagnare il motore e i componenti elettrici. Non utilizzare detergenti aggressivi per pulire il telaio.

PROGRAMMA DI MANUTENZIONE

(1) Sostituire se necessario. (2) Questi elementi devono essere manutenuti da un centro di assistenza autorizzato, a meno che non si disponga degli attrezzi e delle competenze meccaniche adatte. Per le procedure di manutenzione, consultare il manuale d'officina Honda. (3) Per l'uso commerciale, registrare le ore di funzionamento per stabilire gli intervalli di manutenzione corretti. [2] [1] [3] [1]

NORMALE INTERVALLO DI MANUTENZIONE

(3) A ogni utilizzo Ogni 100 ore

utilizzo oppure ogni anno Ogni 150 ore

utilizzo oppure ogni 2 anni Consultare pagina Eseguire a ogni mese o intervallo di ore di funzionamento, a seconda di quale dei due viene prima. Serraggio dei bulloni della lama Verificare ● 12 Lama di taglio (deformazione/danni) Verificare ● 7 Sacco di raccolta Verificare ● 5,11,14 Cavo frizione (solo modello HRX466XB) Verificare ● 11 Regolare ●(1) - Cavo di innesto della lama Verificare ● 12 Cinghia di trasmissione Verificare ●(1)(2) - Arresto (solo modello HRX466XB) Ingrassare ●(2) - Alette di raffreddamento del motore Pulire ● 13 Vano batteria Pulire ● 13 Rotazione del motore Verificare ● 7 Esterno della macchina Verificare ● 715 IT

RISOLUZIONE DEI PROBLEMI

La macchina NON FUNZIONA La macchina FUNZIONA A INTERMITTENZA IL MOTORE SI ARRESTA SUBITO DOPO L'AVVIAMENTO AREA DI TAGLIO (DURATA DELLA BATTERIA) INSUFFICIENTE

PROBLEMI DI TAGLIO E INSACCATURA

VIBRAZIONI STOCCAGGIO

PREPARAZIONE PER LO STOCCAGGIO DELLA

MACCHINA Prima di riporre la macchina accertarsi che la chiave di isolamento e il gruppo batterie siano stati rimossi dalla macchina. Lo stoccaggio corretto è essenziale per garantire la durata del prodotto. Se possibile, evitare zone di stoccaggio molto umide che potrebbero favorire la formazione di ruggine e la corrosione. Stoccaggio alla fine della stagione: - Rimuovere il gruppo batterie e riporre sia la macchina che il gruppo batterie in un luogo sicuro e asciutto, lontano dalla luce diretta del sole. - Non collocare alcun oggetto sulla macchina. - Eseguire una pulizia approfondita del prodotto prima di procedere allo stoccaggio per un periodo prolungato. NOTA: Vedere le istruzioni fornite per la procedura di stoccaggio del gruppo batterie. Possibile causa Rimedio Gruppo batterie scarico. Caricare il gruppo batterie. Chiave di isolamento non posizionata correttamente. Accertarsi che la chiave di isolamento sia in posizione "acceso" (I). Gruppo batterie non inserito correttamente. Inserire correttamente il gruppo batterie. Gruppo batterie troppo caldo/freddo. Lasciare raffreddare/riscaldare il gruppo batterie - Controllare i LED dell'indicatore batteria. Gruppo batterie guasto. Sostituire il gruppo batterie con un gruppo nuovo. Possibile causa Rimedio Cablaggio interno del prodotto danneggiato. Contattare un centro assistenza autorizzato. Attivazione del dispositivo di protezione termica del motore o dei componenti elettronici. Lasciare raffreddare il motore o i componenti elettronici e aumentare l'altezza di taglio. Cablaggio esterno danneggiato. Contattare un centro assistenza autorizzato. Possibile causa Rimedio Gruppo batterie non completamente carico. Controllare l'indicatore batteria - Se necessario caricare il gruppo batterie. Chiave di isolamento non posizionata correttamente. Accertarsi che la chiave di isolamento sia in posizione "acceso" (I). Gruppo batterie non inserito correttamente. Inserire correttamente il gruppo batterie. Erba alta e robusta impigliata nella lama. Spostare la chiave di isolamento in posizione "spento" e sbloccare la lama. Gruppo batterie troppo caldo/freddo. Lasciare raffreddare/riscaldare il gruppo batterie - Controllare i LED dell'indicatore batteria. Possibile causa Rimedio Altezza di taglio troppo bassa. Aumentare l'altezza di taglio. Erba troppo alta. Aumentare l'altezza di taglio. Erba troppo fitta. Aumentare l'altezza di taglio o tagliare l'erba con maggiore frequenza. Gruppo batterie giunto a fine vita. Sostituire il gruppo batterie con un gruppo nuovo. Livello batteria basso. Prima dell'uso accertarsi che il gruppo batterie sia completamente carico. Possibile causa Rimedio La macchina avanza troppo rapidamente oppure l'erba è troppo alta o troppo fitta. Quando possibile, avanzare più lentamente o aumentare l'altezza di taglio. La macchina si muove troppo velocemente per le condizioni del prato. Contattare un centro assistenza autorizzato. (Eccetto se si spinge la macchina.) Sacco di raccolta troppo pieno o intasato. Svuotare il sacco di raccolta. Lavare il sacco di raccolta se è intasato a causa di sporcizia (paginas 11 e 14). Piatto macchina intasato. Pulire il piatto macchina (pagina 12). Lama poco affilata, usurata o danneggiata. Affilare o sostituire la lama, se necessario (pagina 13). È stata montata una lama sbagliata. Montare la lama corretta (pagina 12). Possibile causa Rimedio Lama allentata, piegata, danneggiata o sbilanciata a causa di un'affilatura non corretta. Serrare i bulloni della lama allentati. Qualora si riscontri che la lama è piegata o danneggiata, sottoporre la macchina alla verifica da parte di un centro assistenza autorizzato (pagina 13). Danni meccanici, come ad esempio albero del motore piegato. La manutenzione di questi elementi deve essere eseguita da un centro assistenza autorizzato.16 IT TRASPORTO

TRASPORTO DELLA MACCHINA

Prima di trasportare la macchina o ripiegare il manubrio, accertarsi che la chiave di isolamento e il gruppo batterie siano stati rimossi dalla macchina. Per agevolare le operazioni:

1. Rimuovere il sacco di raccolta (vedi pagina 5).

2. Ruotare le manopole di fissaggio del manubrio [1] e ripiegare il

manubrio [2]. NOTA: Quando si ripiega il manubrio, controllare che i cavi non siano piegati, attorcigliati, troppo tesi o schiacciati.

• Per evitare ogni perdita di controllo o danneggiamento della macchina, non utilizzare il sistema di trasmissione su una rampa di carico.

• Per evitare di danneggiare il sistema di trasmissione, non innestare la frizione quando la macchina viene fatta arretrare.

• Trasportare la macchina in posizione orizzontale, con le quattro ruote appoggiate sulla piattaforma del veicolo.

• Si raccomanda di utilizzare una rampa di carico o di farsi aiutare da qualcuno per caricare o scaricare la macchina.

• Regolare la rampa di carico in modo che il suo angolo di inclinazione sia inferiore a 15° (26%).

• In fase di trasporto della macchina, immobilizzarla con apposite cinghie e inserire delle calzatoie sotto le ruote.

• Le cinghie non devono toccare le seguenti parti della macchina: leva della frizione, leva di innesto della lama e insieme dei cavi di comando. INFORMAZIONI UTILI RIVENDITORI AUTORIZZATI Consultare il sito Internet europeo: http://world.honda.com/

PARTI STANDARD, ACCESSORI OPZIONALI E

CONSUMABILI Per acquistare una delle parti originali sottoelencate, o qualsiasi altra parte, contattare un centro assistenza autorizzato. Per garantire la sicurezza dell'operatore, è severamente vietato montare qualsiasi accessorio diverso da quelli sopraelencati, specificamente progettati per il modello e il tipo di macchina in dotazione. [2] [1] 15° (26%) max.

Parti standard [1] Sacco di raccolta 81320-VH3-R11 81320-VH4-R11 Sacco semplice (senza telaio) [2] Ruota posteriore 42710-VH3-R10 42710-VH3-R20 [3] Ruota anteriore 44710-VH3-R10 [4] Lama standard 72511-VH3-R90 72511-VH4-R90 Richiede l'uso di una chiave dinamometrica [5] Gruppo batterie DP3640XA (standard 4 A) DP3660XA (standard 6 A) DPW3660XA (4 stagioni 6 A) DPW3690XA (4 stagioni 9 A) [6] Caricatore CV3680XA [1] [2] [3] [4] [5] [6]17 IT SPECIFICHE TECNICHE (*) Senza batteria. (**) Valori validi per una macchina dotato di sacco di raccolta, in posizione di "raccolta erba".

CARATTERISTICHE GENERALI Codice identificativo MCEF MCDF Funzione Taglio di erba Dimensioni (lunghezza x larghezza x altezza) mm 1 415 x 453 x 980 1 470 x 497 x 980 Peso (*) kg 23 27 Carreggiata ANT/POST mm 369 / 395 419 / 439 Larghezza di taglio cm 41 46 Impostazioni dell'altezza di taglio mm 6 posizioni (da 20 a 74 mm) Diametro ruote posteriori/anteriori mm 178 / 212 Capacità sacco di raccolta

Livello di pressione acustica all'orecchio del conducente (secondo la norma EN60335-2-77:2010) dB(A)

Incertezza di misura dB(A) 1,00 - 1,00 - Livello di potenza acustica misurata (secondo le direttive 2000/14/CE, 2005/88/CE) dB(A) 88,76 - 90,63 - Incertezza di misura dB(A) 0,65 - 1,41 - Livello di potenza acustica garantita (secondo le direttive 2000/14/CE, 2005/88/CE) dB(A)

1,07 - 1,33 - Incertezza di misura m/s

0,56 - 0,51 - MOTORE Tipo MOTORE A 3 TEMPI CC SENZA SPAZZOLE Potenza di uscita massima W 1 000 1 800 Numero di rotazioni senza carico (con lama) giri/min 2 900 ± 40 2 800 ± 40 TRASMISSIONE Tipo - Tipo a 1 velocità fissa Trasmissione di potenza - Cinghia trapezoidale Numero di velocità - Velocità fissa Velocità di avanzamento m/s - 0,89 Lubrificazione - Bagno d'olio e sbattimento Olio consigliato - 10W40 Capacità del serbatoio dell'olio cm
