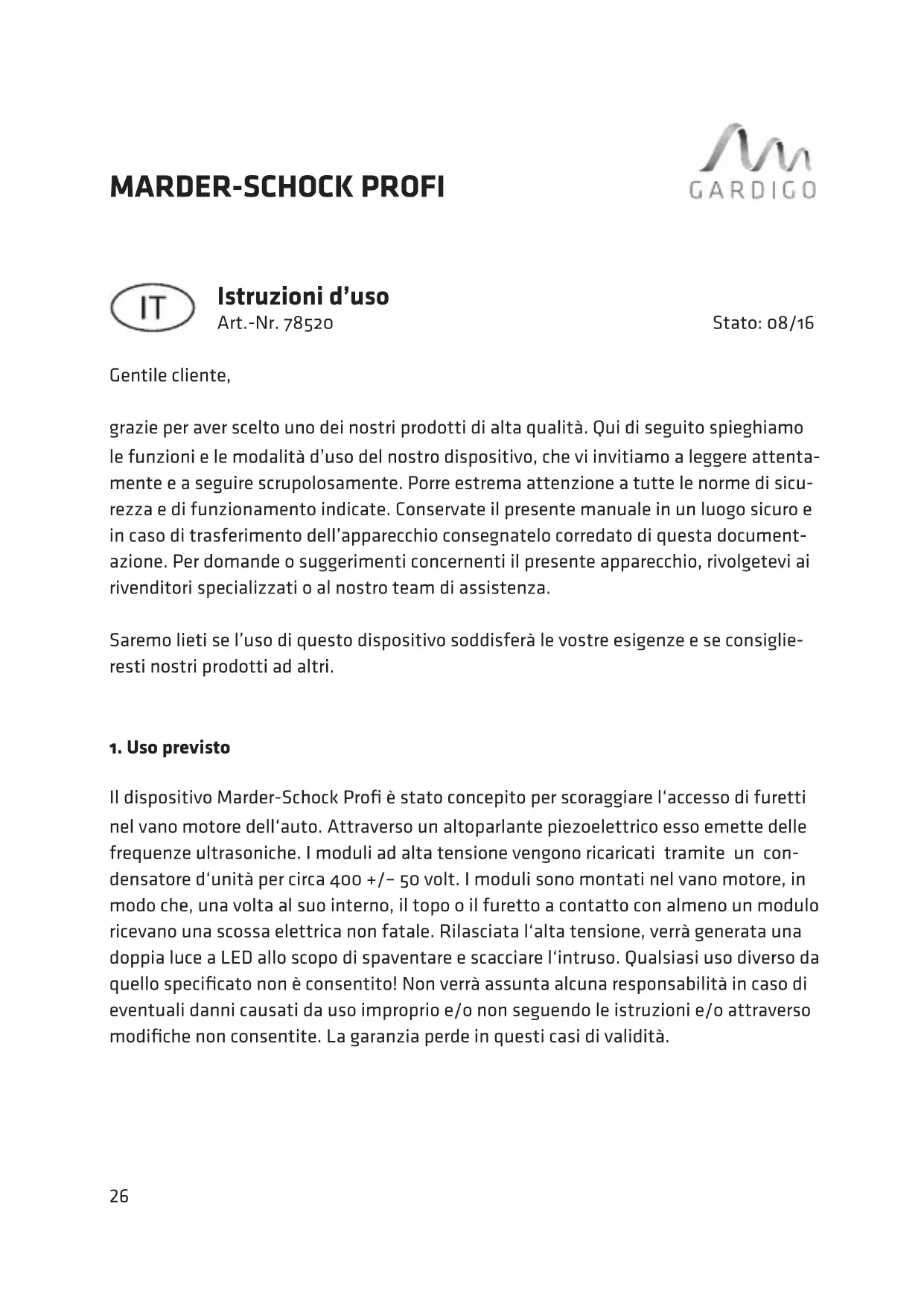

MANUALE UTENTE 78520 Gardigo

grazie per aver scelto uno dei nostri prodotti di alta qualità. Qui di seguito spieghiamo le funzioni e le modalità d'uso del nostro dispositivo, che vi invitiamo a leggere attendamente e a seguire scrupolosamente. Porre estrema attenzione a tutte le norme di sicurezza e di funzionamento indicate. Conservate il presente manuale in un luogo sicuro e in caso di trasferimento dell'apparecchio consegnate lo corredato di但这a documentazione. Per dato o suggerimenti concernenti il presente apparecchio, rivolgetevi ai rivenditori specializzati o al loro team di assistenza.

Saremo lieti se l'uso di quello dispositivo soddisferà le vosre esigenze e se consiglieresti nostri prodotti ad altri.

1. Uso previsto

Il disposizione Marder-Schock Profi è statoconcepto per scoraggiare l'accesso di furetti nel vano motore dell'auto. Attraverso un altoparlante piezoelettricoesso emette delle frequenze ultrasoniche.I moduli ad alta tensione vengono ricariciatitramite un condensatore d'unitàper circa 400 + / - 50 volt.I moduli sono montati nel vano motore,in modo che,una volta al suo interno, il topo o il furetto a contatto con almeno un modulo ricevano una scossa elettrica non fatale.Rilasciata l'alta tensione, verrà generata una doppiia luce a LED allo scopo di spaventare e scacciare l'intruso. Qualsiasi uso diverso da quello specificato non è consentito! Non verrà assunta alcuna responsabilità in caso di eventuali danni causati da uso impropriro e/o non seguendo le istruzioni e/oattraverso modifiche non consentite.La garanzia perde in questei casi di validità.

2. Informazioni importanti per il funzionamento e l'uso.

• Il disposativo non impedisce la presenza di animali bensi renderà all'animale il luogo in questione non sicuro, spingendolo a cercare una系統azione ritenuta più comoda.
• Il dispositorio Marder-Schock Profi genera un segnale acustico con una frequenza di 12 - 24kHz , ad intervalli di circa 22 secondi.
• La continua modifica delle frequenze impedisce l'assuefazione.
• Il modo in cui si disperdono le onde sonore è legato alle condizioni locali.
• Inoltre, il disposativo è composto da 4 piastre ad alta tensione (moduli HV). I moduli ad alta tensione vengono ricariciati tramite un condensatore d'unità per circa 400 + / - 50 volt.
• Le piazzole di contatto vengono montate nel vano motore, in modo che, entrando e toccando le piastrine (+ / -) , il topo o il furetto ricevano una scossa elettrica non fatale.
• Le luci LED sono un ulteriore mezzo repellente.

3. Avverenza di sicurezza

• Tenere lontano elettrodomestici, materiali da imballaggio, ecc alla portata dei bam-bini.
  L'apparecchio opera solamente con la tensione designata: 12 V DC
• Al fine di evitare gravi danni è indispensableile utilizzare pezzi di ricambio originali in caso di riparazione.
• Bisognaingni case determinare se il dispositivo è adatto al particolare sito di applicazione.
• Durante l'installazione assicurarsi che le piastre non vengano posizionate vicino all'elettronica del veicolo.
• Il contatto diretto tra le traccé di contatto positive con quale negative o il contatto stesso con la massa del veicolo potrebbe causare un cortocircuito e portare alla distruzione dell'apparecchio!
• Montare l'etichetta gialla di avvertenza ben visibile nel vano motore, in modo che il personale qualificato alla manutenzione venga avvertito della presenza di alta tensione.

• Questo appearecchio non è destinato all'uso da parte di persona (compresi bambini sopra gli 8 anni) con ridotte capacità fisiche, mentali e sensoriali, o con mancanza di esperienza o capacità, a meno che non siano controllati durante l'impiego del dispositivo da una persona responsable. I bambini devono essere sorvegliati assicurando-si che non giochino con l'apparecchio.

• Conservare queste istruzioni e consegarle insieme all'apparecchio, nel caso in cui questo venga prestato/rivenduto

4. Fornitura

• Marder-Schock Profi
  4 piastre ad alta tensione
  Cavo di giunzione
• Istruzioni p l'uso

5. Montaggio

Il disposizione professionale Gardigo Marder-Schock Profiiene posizionato nel vano motore, fissandolo saldamente alla carrozzeria. Le piastre ad alta tensione verranno posizionate in prossimità di luoghi attraverso i quali i furetti potrebbero accedere al vano in questione. Il controllo accende automaticamente l'unità agli qual volta si spenga il motore, per poi spegnerla automaticamente agli qual volta il motore venga azionato. Il montaggio deve essere eseguito da personale qualificato.

• Nel caso in cui nel vosto voicolo siano gli stati presenti dei furetti, vi è un'alta probabilità che questi abbiano lasciato delle tracce per la marcatura del territorio. Queste tracce devono essere eliminare prima del montaggio dell'apparecchio. Il modo più efficacement èattraverso un completo lavaggio del motore.
• Gli animali lasciano una loro traccia generalmente nelle veicolo, ad esempio nei parcheggi. E' quindi consigliabile eliminare queste trasce con spazzola e detergente.
• Ilsystema Marder-Schock Profi deveseessere collocato in un luogo del motore tale da essere protetto da eventuali schizzi d'acqua e da sporcizia generale. Esso viene fissato alla carrozzeria dell'automobile nel vano motoretramite fascette di cablaggio o viti autofilettanti.Durante il montaggio assicurarsi di non coprire la luce a LED [ ]
• Rimuovere durante l'installazione il fusabile a filo sottile alla linea positiva [ ] fine di proteggere se stessi da corto circuiti accidentali durante il montaggio.
• Il cavo di collegamento alla batteria è da posizionarsi in modo tale da non entrare in contatto con parti calde del motore (per esempio il ventilatore o il collettore di scarico). Fissare il cavo con fascette di cablaggio.

• Collegare il cavo rosso [1]l terminale positivo della batteria del veicolo, il cavo marrone [3]l terminale negativo.

• Il cavo di colore grigio [ ] ne collegato al morsetto 15 della batteria dell'auto. L'unità si accende automaticamente quando il motore è spento, si spegne automaticamente quando il motore è acceso.

Important: Nel caso in cui la vosra autovettura dispona di un disposativo CAN/BUS, allacciate il cavo di colore grigo alla sicura del morsetto 15.

• Nel caso in cui il collegamentotramite il morsetto 15 sia difettioso o non possibile, il dispositivo devese essere fissato saldamente ad una zona del vano motore con sufficiente vibrazione. Le vibrazioni del motore possono far spegnere il dispositosivo. Nel caso in cui il motore venga spento, il dispositivo si accenderà automaticamente dopo 60 secondi (spegnimento automatico).
• Montare le piastre ad alta tensione [16] modo tale da venire inevitabilmente toccate dal furetto una volta quello acceda al vano motore. Le piastre ad alta tensione sono costituite da quattro fori in corrispondenza degli angoli della piastra. I fori misurano ciascuno 3,1 mm di diametro. I restanti due fori sono adibiti al fissaggio dell'unità alla carrozeriaattraverso viti autofilettanti (2,9 mm) o fasce di cablaggio.

Durante il montaggio prestare attenzione a quanto segue:

• Assicurarsi che il cavo non entri in contatto con parti calde o in movimento.
• Il contatto diretto tra il polo positivo e quello negativo delle piastre ad alta tensione o il contatto con la massa dell'automobile porta ad un cortocircuito, in grado di distruggere l'apparecchio! Non sono verificabili scariche elettriche dalle piastre ad alta tensione a parti delsystema elettrico del veicolo, poiché la tensione di 400 + / - 50 Volt produce solamente delle scintille di massimo 0,7 mm. Una distance di 5 mm da altre componenti elettriche esclude di consegenza eventuali rischi.

Attenzione alta tensione! Si prega di applicare l'adesivo giallo incluso nell'acquisto chiaramente visible nel vano motore, ad esempio sulla scatola del filtrò dell'aria o direttamente sul dispositivo Marderschock.

• Accendere l'unità premendo l'interruttore integrato. Le luci a LED rosse [ ] bi-anche [ ] ampeggeranno in caso di avvenuta adeguata connessione.
• La luce rossa [1] LED lampeggia agli 22 secondi, ovvero agli qual volta venga emesso il segnale acustico (frequenza di espulsione). La luce LED bianca si attiva lampeggiando [2] olte solamente attraverso il disinnescabero dell'alta tensione, possibile toccando le traccce di contatto. Essa inoltre amplifica I'effetto deterrente dell'unità.

Nuovo: Marderschock è dotato di spegnimento automatico nel caso in cui la batteria dell'auto abbia una tensione inferiore a circa 11 Volt, permettendo così che questa non si scarichi del tutto per mezzo del suddetto dispositivo. Nel caso in cui venisse attivata la funzione "Car-Battery-Control" (CPC), quello dispositivo verrebbe disattivato per proteggere la batteria. Non appena la tensione della batteria tocca gli 11 Volt o più, l'apparecchio torna in funzione.

Attenzione alla tensione! Prima di procedere all'interno del vano motore, scollegare il disposativo della batteria! Attendere almeno tre minuti di modo che l'alta tensione diminuisca.

6. Dati Tecnici

Tensione di esercizio: 12 V DC
- Consumo medio di corrente: 30 mA
- Consumo energetico: 0,42 W
Fusibile:1A
- Pressione acustica: ca. 85 dB
Risposta di frequenza: 12 - 24 kHz +/- 10%
Durata di accensione: 22 Sek. +/− 4 Sek.
Durata di spegnimento: 22 Sek. +/− 4 Sek.
-Numero di piastre ad alta tensione: 4 pezzi
Tensione elettrica delle varie piastre: 400VDC + / - 50VDC
Durata di lampeggiamento spegnendo l'apparecchio: max. 6o Sec.
- LED-Flash: triplo, in caso di disinnesto dell'alta tensione.
- Protezione: IP65
- Temperatura di esercizio: -30 °C a +50 °C, ≤ 90 % R.H.
- Temperatura di conservare: -30^ a + 50^, ≤ 90% R.H.

7. Informazioni generali

• La conformità di questo disposativo alle norme CE è stata dimostrata, le rispettive documentazioni a riguardo sono da moi registrar.
• Per motivi di sicurezza e licenza non è possible apportare modifiche al disposativo o utilizzarloappropriamente.
  N.B. Gardigo declina qualsiasi responsabilità riguardo a guasti ai collegamenti o danni, causati alla non ottemperanza alle seguenti istruzioni. Ciò valeanche in caso

vengano apporte modifiche o riparazioni all'apparecchio e in caso di utilizzo di circuiti modificati o altri componenti, portando a un consuagente malfunzionamento del disposativo. In questi casi, la garanzia perde di validità.

• Dovessero esserci animali (animali domestici) che non devono essere disturbati da Gardigo, spegnere semplicamente il dispositivo.
• In caso di sporcizia pulire l'unità con un panno umido. Non utilizzato detergenti abrasivi o solventi.

8. Garanzia

La garanzia comprende la risoluzione di tutti i difetti riconducibili ad un materiale non ineccepibile o difetti di fabbricazione. Poiché Gardigo non ha influenza sul montaggio o l'uso corretto e conforme, l'azienda può solo la completenessza e la consistenza ineccepibile. Non è contemplata alcuna garanzia né responsabilità di danni o danni consequences in relazione a questo prodotto. Ciò vale soprattutto se all'apparecchio sono state apportate modifiche o tentativi di riparazione, i circuiti sono stati modificati o sono stati utilizzati altri componenti oppure se un utilizzo errato, un maneggiamento negligente o un abuso hanno causato dei danni.

Servizio: [e-mail] Il vostro Team Gardigo

Avverenze per la protezione dell'ambiente

Questo apparecchio, alla fine della sua vita, non potrè essere smaltitoattraverso il normale ciclo dei rifiuti domestici, bensi dovrè essere conferito presso un punto di raccolta per il recupero di apparecchiature elettriche ed elettroniche, come indicato dal symbolo riportato sul prodotto stesso, nel manuale di istruzioni oppure sulla confezione. I diversi materiali potranno essere riciclati secondo le modalità riportate sulla loro marcatura. Attraverso il riutilizzo, il riciclaggio dei diversi materiali oppure altre forme di recycling delle apparecchiature usate, apporterete un valido contributo alla protezione del nostro ambiente. Siete pregati di informarvi presso le vostre amministrazioni comunali circa l'ubicazione di detti punti di raccolta.
