BEDIENUNGSANLEITUNG 78520 Gardigo

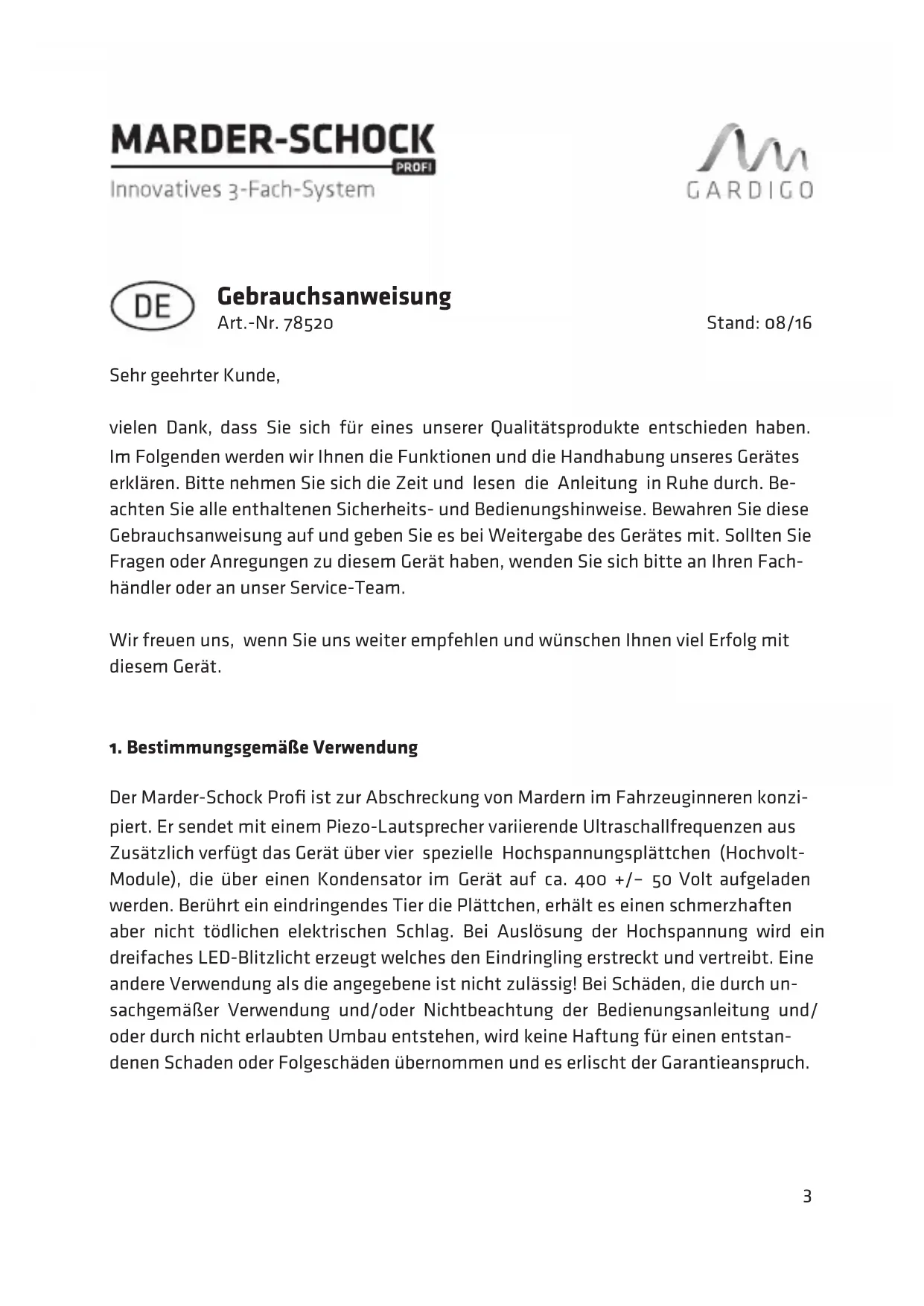

Marder-Schock Profi Art.-Nr. 78520 Gebrauchsanweisung 3 Instruction manual 9 Notice d’utilisation 14 Manual de instrucciones 20 Istruzioni per l’uso 26 Instructies 32 Instrucţiuni 382 PRODUKTZEICHNUNG3 Gebrauchsanweisung Art.-Nr. 78520 Sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben. Im Folgenden werden wir Ihnen die Funktionen und die Handhabung unseres Gerätes erklären. Bitte nehmen Sie sich die Zeit und lesen die Anleitung in Ruhe durch. Be- achten Sie alle enthaltenen Sicherheits- und Bedienungshinweise. Bewahren Sie diese Gebrauchsanweisung auf und geben Sie es bei Weitergabe des Gerätes mit. Sollten Sie Fragen oder Anregungen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Fach- händler oder an unser Service-Team. Wir freuen uns, wenn Sie uns weiter empfehlen und wünschen Ihnen viel Erfolg mit diesem Gerät.

1. Bestimmungsgemäße Verwendung

Der Marder-Schock Profi ist zur Abschreckung von Mardern im Fahrzeuginneren konzi- piert. Er sendet mit einem Piezo-Lautsprecher variierende Ultraschallfrequenzen aus Zusätzlich verfügt das Gerät über vier spezielle Hochspannungsplättchen (Hochvolt- Module), die über einen Kondensator im Gerät auf ca. 400 +/– 50 Volt aufgeladen werden. Berührt ein eindringendes Tier die Plättchen, erhält es einen schmerzhaften aber nicht tödlichen elektrischen Schlag. Bei Auslösung der Hochspannung wird ein dreifaches LED-Blitzlicht erzeugt welches den Eindringling erstreckt und vertreibt. Eine andere Verwendung als die angegebene ist nicht zulässig! Bei Schäden, die durch un- sachgemäßer Verwendung und/oder Nichtbeachtung der Bedienungsanleitung und/ oder durch nicht erlaubten Umbau entstehen, wird keine Haftung für einen entstan- denen Schaden oder Folgeschäden übernommen und es erlischt der Garantieanspruch. Stand: 08/164

2. Wichtige Hinweise zur Wirkungsweise und Einsatz

• Der Gardigo Marder-Schock Profi verhindert nicht den Aufenthalt von Tieren, jedoch werden andere Orte den Tieren angenehmer erscheinen. Sie beginnen vermehrt den betroffenen Bereich zu meiden.

• Das Gerät erzeugt ein akustisches Signal mit einer Frequenz von 12 – 24 kHz in Inter- vallen von je ca. 22 Sekunden Ein- und Ausschaltzeit.

• Der Wechsel der Frequenzen verhindert einen Gewöhnungseffekt. Merken die Tiere, dass der unangenehme Ton anhält, werden sie an einen anderen Ort umziehen. Bis dieser Effekt eintritt, können einige Tage bis wenige Wochen vergehen.

• Wie gut sich die Schallwellen ausbreiten, hängt mit den örtlichen Gegebenheiten zusammen.

• Das Gerät verfügt über vier spezielle Hochspannungsplättchen (Hochvolt-Module) an zwei Kabeln. Die Hochvolt-Module werden über einen Kondensator im Gerät auf ca. 400 +/– 50 Volt aufgeladen.

• Das eindringende Tier erhält bei Berührung von mindestens einem Modul einen schmerzhaften – aber nicht tödlichen – elektrischen Schlag.

• Die LED-Lichtblitze sind eine zusätzliches Mittel zur Vertreibung.

3. Sicherheitshinweise

• Elektrogeräte, Verpackungsmaterial usw. gehören nicht in den Aktionsbereich von Kindern.

• Gerät nur mit der dafür vorgesehenen Spannung betreiben: 12 V DC

• Bei evtl. Reparaturen sollten nur Original-Ersatzteile verwendet werden, um ernst- hafte Schäden zu vermeiden.

• In jedem Fall ist zu prüfen, ob das Gerät für den jeweiligen Einsatzort geeignet ist.

• Achten Sie beim Einbau darauf, dass die Plättchen nicht in die Nähe der Fahrzeug- elektronik platziert werden.

• Montieren Sie den gelben Warnaufkleber gut sichtbar im Motorraum, damit Mitar- beiter Ihrer Werkstatt vor der Hochspannung gewarnt sind.

• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder ab 8 Jahren) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit fehlender Erfahrung oder fehlenden Kenntnissen geeignet, es sei denn, sie werden beaufsichtigt oder wurden bezüglich dem Gebrauch des Gerätes durch eine für ihre Sicherheit verantwortliche Person unterwiesen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Bewahren Sie diese Anleitung auf und geben Sie diese bei Weitergabe des Gerätes mit.5

• 4 Hochspannungsplättchen

5. Montage und Inbetriebnahme

Das Gardigo-Gerät Marder-Schock Profi wird im Motorraum an der Karosserie befestigt. Die Hochspannungsplättchen werden an den Stellen verlegt, an denen der Marder am wahrscheinlichsten vorbeikommt. Die Steuerung schaltet das Gerät automatisch ein, wenn die Zündung abgeschaltet wird, und automatisch aus, wenn die Zündung einge- schaltet wird. Die Montage sollte durch autorisiertes Fachpersonal erfolgen.

• Wurde Ihr Fahrzeug bereits von Mardern besucht, haben die Tiere höchstwahrschein- lich Duftmarken zur Revierkennzeichnung hinterlassen. Diese Gerüche müssen vor der Montage unbedingt entfernt werden. Am besten geschieht dies durch eine gründliche Motorwäsche.

• Die Tiere hinterlassen ihre Duftmarken oftmals unter dem Fahrzeug, z. B. auf dem Parkplatz. Es empfiehlt sich daher, diese Spuren mit Spülmittel und Schrubber zu entfernen.

• Das Gardigo-Gerät Marder-Schock Profi sollte an einer Stelle des Motorraumes einge- baut werden, die vor Spritzwasser und allgemeiner Verschmutzung geschützt ist. Er wird mit Blechschrauben oder Kabelbindern im Motorraum an der Karosserie befestigt. Achten Sie beim Einbau darauf, dass sie den LED Lichtblitz [ ] nicht abdecken.

• Entfernen Sie während des Einbaus die Feinsicherung aus der Plus-Leitung [ ]. Da- mit schützen Sie sich während des Einbaus vor versehentlichen Kurzschlüssen und Berührungen der Hochvolt-Module.

• Das rote Anschlusskabel [ ] zur Autobatterie ist so zu verlegen, dass es nicht mit beweglichen oder heißen Teilen (z.B. Lüfterrad, Auspuffkrümmer) in Berührung kommt. Sichern Sie es mit Kabelbinder.

• Verbinden Sie das rote Kabel [ ] mit dem Pluspol der Auto-Batterie und das braune Kabel [ ] mit dem Minuspol.

• Das graue Kabel [ ] wird an Klemme 15 (geschaltetes Plus z. B. Zündschloss, Au- toradio) der Autobatterie angeschlossen. Die Steuerung schaltet das Gerät auto- matisch ein, wenn die Zündung abgeschaltet wird, und automatisch aus, wenn die Zündung eingeschaltet wird.6 Wichtig: Sollte lhr Fahrzeug über ein CAN/BUS verfügen, installieren Sie das graue Ka- bel an der Sicherung der Klemme 15.

• Falls der Anschluss über die Klemme 15 defekt oder nicht möglich ist, muss das Gerät an eine vibrationsreiche Stelle im Motorraum sicher befestigt werden. Die Vibratio- nen des Motors können das Gerät ausschalten. Wird der Motor ausgeschaltet, schal- tet sich das Gerät automatisch nach 60 Sekunden ein (Ausschaltautomatik).

• Montieren Sie die Hochvolt-Module [ ] an den Stellen, dass ein in den Motorraum eindringender Marder sie zwangsläufig berührt. Sie sind für eine universelle Befes- tigung innerhalb des Motorrads mit Schrauben, Kabelbindern oder anderen Befes- tigungsmaterialien konzipiert. Die Signalfarben ermöglichen bei Reparaturen oder Inspektionsarbeiten im Motorraum ein schnelles Erkennen. Beachten Sie beim Einbau der Hochvolt-Module folgende Punkte:

• Die Einbauorte sollten so gewählt werden, dass die Kontaktbahnen der Module we- der stark verschmutzt noch ständiger Nässe ausgesetzt werden. Dies könnte Kriech- ströme erzeugen, die zu einem Kurzschluss und damit zum Ausfall der Hochspan- nung führen können.

• Achten Sie darauf dass die Kabel nicht mit beweglichen oder heißen Teilen in Verbin- dung kommen.

• Die Kontaktflächen der Module dürfen keine leitenden Bauteile der Fahrzeugkaros- serie berühren und müssen genügend Abstand haben. Funkenüberschläge von den Kontaktbahnen zu Teilen der Autoelektrik kann es nicht geben, da die anliegende Spannung von 400 +/– 50 Volt nur Funken von max. 0,7 mm Länge erzeugen könnte. Ein Abstand von 5 mm zu anderen elektrischen Teilen schließt evtl. Gefahren aus. Achtung! Bitte bringen Sie den mitgelieferten gelben Warnaufkleber gut sichtbar im Motorraum an (z.B. auf dem Luftfiltergehäuse oder am Marder- Schock Gerät direkt).

• Nehmen Sie das Gerät durch Drücken des integrierten Einschalters in Betrieb. Die rote [ ] und weiße 2 LED leuchten bei einem korrekten Anschluss auf.

• Die rote LED [ ] leuchtet ca. alle 22 Sekunden bzw. wenn das akustische Signal (Vertreibungsfrequenz) ausgesandt wird. Die weiße LED wird nur nach Auslösung der Hochspannung durch Berühren der Kontaktbahnen durch ca. 3 x blinken aktiviert und unterstützt den Abschreckungseffekt des eindringenden Tieres. Anmerkung: Das Gardigo-Gerät Marder-Schock Profi verfügt bei schwacher Autobatte- rie mit einer Spannung von ca. weniger als 11 Volt über eine automatische Abschaltung,7 die ein Tiefentladen durch das Marder-Schock-Gerät verhindert. Wurde diese „Car- Battery-Controll“ (CPC) aktiviert, ist das Marder-Maus-Schock-Gerät außer Betrieb und schont die Autobatterie. Steigt die Batteriespannung (durch Batterietausch bzw. Regeneration) auf ca. 11 Volt oder höher, schaltet sich das Marder-Schock-Gerät wieder in den Aktiv-Modus. Achtung! Hochspannung! Vor Servicearbeiten im Mottorraum das Gerät von der Batterie trennen oder den Ein/Aus Schalter betätigen! Warten Sie min- destens 3 Minuten bis sich die Hochspannung abgebaut hat!

• Stromversorgung: 12 V DC (über Autobatterie)

• Mittlere Stromaufnahme: 30 mA

• Leistungsverbrauch: 0,42 W

• Feinsicherung: 1 A extern

• Schalldruck: ca. 85 dB

• Schallfrequenz: ca. 12 – 24 kHz +/– 10 %

• Schalleinschaltdauer: ca. 22 Sek. +/– 4 Sek.

• Schallausschaltdauer: ca. 22 Sek. +/– 4 Sek.

• Anzahl der Hochspannungsmodule: 4 Stück

• Spannung an den Plättchen: 400 V DC +/– 50 V DC

• Abklingdauer der Hochspannung (bei abgeschaltetem Gerät): max. 60 Sek.

• LED-Flash: 3-fach, nach Auslösung der Hochspannung

• Kontrollleuchten: Rote LED leuchtet bei Frequenzaussendung

• Betriebstemperatur: –30 °C bis +50 °C, ≤ 90 % R.H.

• Lagertemperatur: –30 °C bis +50 °C, ≤ 90 % R.H.

7. Allgemeine Hinweise

• Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind bei uns hinterlegt.

• Aus Sicherheits- und Zulassungsgründen, ist es nicht erlaubt, dieses Gerät umzubau- en und/oder zu verändern oder einer nicht-sachgemäßen Verwendung zuzuführen.

• Es ist zu beachten, dass Bedien- oder Anschlussfehler oder Schäden, die durch Nicht- beachtung der Bedienungsanleitung entstehen, außerhalb des Einflussbereichs der8 Gardigo liegen und für daraus resultierende Schäden keinerlei Haftung übernommen werden kann. Dies gilt auch dann, wenn Veränderungen oder Reparaturversuche an dem Gerät vorgenommen wurden, Schaltungen abgeändert oder andere Bauteile ver- wendet wurden oder in anderer Weise Fehlbedienungen, fahrlässige Behandlung oder Missbrauch zu Schäden geführt haben. In diesen Fällen erlischt auch die Garantie.

• Befinden sich Haustiere im Wirkungsbereich, die nicht gestört werden sollen, schal- ten Sie das Gerät aus.

• Säubern Sie das Gerät bei Verschmutzung mit einem feuchten Tuch.

Die Gewährleistung umfasst die Beseitigung aller Mängel, die auf nicht einwandfreies Material oder Fabrikationsfehler zurückzuführen sind. Da Gardigo keinen Einfluss auf die richtige und sachgemäße Montage oder Bedienung hat, kann verständlicherweise nur die Gewähr der Vollständigkeit und einwandfreien Beschaffenheit übernommen werden. Es wird weder eine Gewähr noch Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt übernommen. Dies gilt vor allem dann, wenn Ver- änderungen oder Reparaturversuche an dem Gerät vorgenommen wurden, Schaltungen abgeändert oder andere Bauteile verwendet wurden oder in anderer Weise Fehlbedie- nungen, fahrlässige Behandlung oder Missbrauch zu Schäden geführt haben. Service-Hotline: Telefon [phone] Ihr Gardigo-Team Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchs- anweisung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeich- nung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unse- rer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Elektro- und Elektronikgeräte dürfen nicht in den Hausmüll!9 Instruction Manual Art.-No. 78520 Dear customer, thank you for deciding on one of our quality products. In this manual we will explain the functions and the handling of our device. Please take your time to read through the manual and follow all safety and operational instructions in order to achieve best results. Keep this manual in a safe place and include it when passing the device on to another person. If you have suggestions or questions about this product please contact your dealer or our service team. We would be delighted if you would recommend us and wish you success with the use of this device.
