MANUALE UTENTE Smart Air Conditioner 9000 352900 PRINCESS

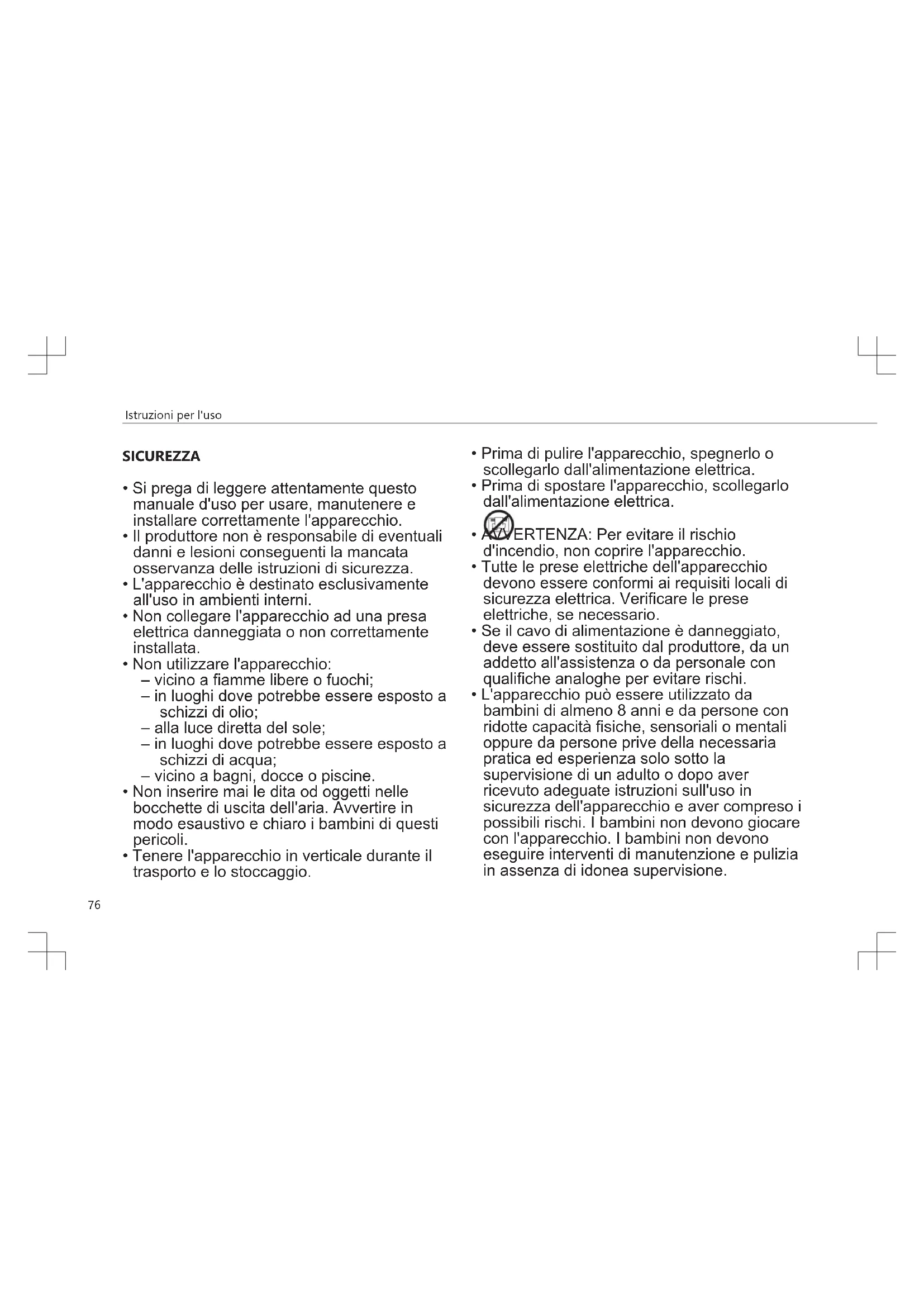

• Si prega di leggere attentamente questo manuale d'uso per usare, manutenere e installare correttamente l'apparecchio.

• Il produttore non è responsabile di eventuali danni e lesioni conseguenti la mancata osservanza delle istruzioni di sicurezza.

• L'apparecchio è destinato esclusivamente all'uso in ambienti interni.

• Non collegare l'apparecchio ad una presa elettrica danneggiata o non correttamente installata.

• Non utilizzare l'apparecchio: – vicino a fiamme libere o fuochi; – in luoghi dove potrebbe essere esposto a schizzi di olio; – alla luce diretta del sole; – in luoghi dove potrebbe essere esposto a schizzi di acqua; – vicino a bagni, docce o piscine.

• Non inserire mai le dita od oggetti nelle bocchette di uscita dell'aria. Avvertire in modo esaustivo e chiaro i bambini di questi pericoli.

• Tenere l'apparecchio in verticale durante il trasporto e lo stoccaggio.

• Prima di pulire l'apparecchio, spegnerlo o scollegarlo dall'alimentazione elettrica.

• Prima di spostare l'apparecchio, scollegarlo dall'alimentazione elettrica.

• AVVERTENZA: Per evitare il rischio d'incendio, non coprire l'apparecchio.

• Tutte le prese elettriche dell'apparecchio devono essere conformi ai requisiti locali di sicurezza elettrica. Verificare le prese elettriche, se necessario.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto all'assistenza o da personale con qualifiche analoghe per evitare rischi.

• L'apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure da persone prive della necessaria pratica ed esperienza solo sotto la supervisione di un adulto o dopo aver ricevuto adeguate istruzioni sull'uso in sicurezza dell'apparecchio e aver compreso i possibili rischi. I bambini non devono giocare con l'apparecchio. I bambini non devono eseguire interventi di manutenzione e pulizia in assenza di idonea supervisione.Istruzioni per l'uso

• Questo apparecchio è destinato a un uso esclusivamente domestico e deve essere utilizzato soltanto per gli scopi previsti.

• Note: – In caso di qualsiasi tipo di danno, scollegare l'alimentazione elettrica e contattare il rivenditore o un centro di assistenza specializzato. – La presa elettrica a cui collegare il cavo di alimentazione deve essere sempre correttamente collegata a terra. – Per evitare pericoli, se il cavo di alimentazione è danneggiato, scollegare l'alimentazione elettrica. Il cavo di alimentazione deve essere sostituito dal rivenditore o da un centro di assistenza specializzato. Avvertenza

• Utilizzare esclusivamente il processo di sbrinamento e pulizia consigliato dal produttore. Non accelerare in nessun altro modo il processo di sbrinamento o di pulizia.

• L'apparecchio deve essere riposto in un locale in cui non vi sia la presenza costante di fonti di ignizione (ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzione).

• Non perforare e non incendiare.

• Tenere presente che i gas refrigeranti potrebbero non essere addizionati con sostanze odorizzanti.

• L'apparecchio deve essere installato, utilizzato e riposto in un locale di superficie superiore a X m2. (X=12 for 9000Btu/h; X=15 for 12000Btu/h)

• Per la riparazione o la manutenzione di questo apparecchio, contattare esclusivamente un tecnico dell'assistenza autorizzato.

• Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. La trazione o l'uso improprio del cavo di alimentazione può causare danni all'apparecchio ed esporre al pericolo di folgorazione.

• La conformità alle normative nazionali in materia di gas deve essere osservata.

• Tenere le aperture di ventilazione libere da ostruzioni.

• La manutenzione deve essere eseguita solo secondo le raccomandazioni del produttore dell'apparecchio. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere ITIstruzioni per l'uso

effettuate sotto la supervisione di un operatore autorizzato all'uso di refrigeranti infiammabili.

• Non spegnere l'apparecchio scollegando la spina di alimentazione mentre l'apparecchio è in funzione, poiché si potrebbe incorrere nel rischio di folgorazione o di causare un incendio a causa di surriscaldamento, a meno che l'apparecchio non emetta rumori od odori inconsueti o fumo. Informazioni specifiche per gli apparecchi contenenti gas refrigerante R290.

• Leggere attentamente tutte le avvertenze.

• Per lo sbrinamento e la pulizia dell'apparecchio, non utilizzare attrezzi diversi da quelli raccomandati dall'azienda produttrice.

• L'apparecchio non deve essere riposto in locali in cui vi sia la presenza costante di fonti di ignizione (ad esempio: fiamme libere, un apparecchio a gas o un riscaldatore elettrico in funzione).

• Non forare e non incendiare.

• Questo apparecchio contiene Y g (vedere la targhetta identificativa dell'apparecchio) di gas refrigerante R290.

• R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare alcuna porzione del circuito del refrigerante.

• Se l'apparecchio è installato, è in funzione o è stato riposto in un locale non ventilato, tale locale deve essere progettato in modo da evitare l'accumulo di perdite di refrigerante, che potrebbero infiammarsi in presenza di riscaldatori elettrici, stufe o altre fonti di ignizione, causando incendi o esplosioni.

• L'apparecchio deve essere riposto in modo da evitare guasti meccanici.

• Chiunque effettui interventi di installazione, riparazione, ricerca perdite e manutenzione di impianti contenenti gas refrigeranti deve essere in possesso di un certificato in corso di validità rilasciato da un'autorità accreditata del settore.Istruzioni per l'uso

• Le riparazioni devono essere eseguite secondo le raccomandazioni dell'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere effettuate sotto la supervisione dell'operatore autorizzato all'uso di refrigeranti infiammabili. Batterie

• Non esporre la batteria a temperature elevate o alla luce diretta del sole. Non gettare mai le batterie nel fuoco. Pericolo di esplosione!

• Conservare le batterie fuori dalla portata dei bambini. Le batterie non sono un giocattolo!

• Non aprire una batteria forzatamente.

• Evitare il contatto con oggetti metallici (anelli, chiodi, viti, ecc.), per non esporsi al pericolo di un cortocircuito!

• A fronte di un corto circuito le batterie possono surriscaldarsi notevolmente o addirittura incendiarsi.

• Come misura di sicurezza i poli della batteria sono coperti con strisce adesive durante il trasporto.

• Non toccare una batteria rotta e/o che perde. Se il liquido della batteria entra in contatto con gli occhi, sciacquare gli occhi il prima possibile con acqua corrente, senza strofinare. Recarsi immediatamente in ospedale. Se non viene trattato correttamente, può causare problemi agli occhi. Refrigerante (CE) N 842/2006: Questo Unità contiene il refrigerante R290. La quantità di refrigerante è inferiore a 1 kg e si trova in un circuito di raffreddamento sigillato. Il refrigerante ha un potenziale di riduzione dell'ozono pari a zero, ma è un cosiddetto gas serra ai sensi del protocollo di Kyoto e può quindi contribuire al riscaldamento globale, se viene rilasciato nell'atmosfera. Pertanto, solo tecnici addestrati e in possesso di Certificazione di tecnici del freddo o, come comunemente denominato, di Patentino Frigoristi, possono eseguire il riempimento o lo svuotamento del circuito. L'apparecchio non richiede il rabbocco del refrigerante se usato correttamente e se il circuito del refrigerante è integro. GWP: R290: 3

DESCRIZIONE DELLE PARTI

1. Presa d'aria 8. Raccordo per tubo flessibile (lato finestra)

2. Filtro dell'aria 9. Tubo flessibile di scarico dell'aria calda

3. Pannello comandi 10. Raccordo per tubo flessibile (lato

condizionatore d’aria) ITIstruzioni per l'uso

11. Guarnizione per finestra + Velcro

7. Foro di drenaggio

FUNZIONE DEL PANNELLO COMANDI

1 Accensione/spegnimento 8 Modalità notturna 2 Velocità ventola 9 Indicatore raffreddamento 3 Temperatura + 10 Indicatore deumidificazione 4 Temperatura - 11 Indicatore ventilazione 5 Tasto modalità 12 Indicatore Wi-Fi 6 Timer on/off 13 Indicatore velocità alta/ media/bassa della ventola 7 Oscillazione on/off 14 Indicatore serbatoio dell’acqua pieno TELECOMANDO CON DISPLAY LCDIstruzioni per l'uso

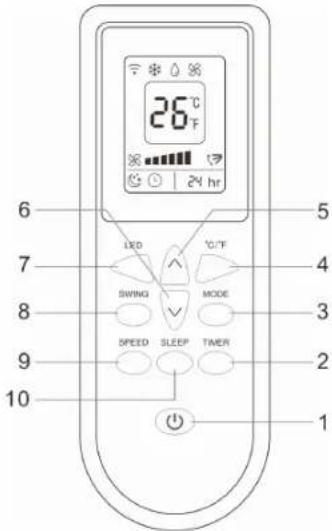

1 Accensione/spegnimento 2 Timer on/off 3 Modalità 4 Selettore °C/F° 5 Temperatura + 6 Temperatura - 7 Display a LED 8 Oscillazione automatica 9 Velocità ventola 10 Modalità notturna 1 Ricezione segnale 2 Raffreddamento 3 Deumidificazione 4 Ventilazione 5 Oscillazione automatica 6 Tempo 7 Timer on/off 8 Modalità notturna 9 Velocità ventola 10 Visualizzazione temperatura

• Sono necessarie 2 batterie AAA.

• Assicurarsi che le batterie siano orientate correttamente.

• Quando le batterie si scaricano, sostituirle sempre entrambe contemporaneamente.

• Per azionare la ventilazione premere i tasti corrispondenti a quelli del pannello comandi, spiegati sopra.

PRIMA DEL PRIMO UTILIZZO

Prima di eseguire le operazioni di questa sezione:

• Scegliere una posizione in cui l'alimentazione elettrica sia nelle immediate vicinanze.

• Installare il tubo di scarico e regolare la posizione della finestra.

• Inserire il cavo di alimentazione in una presa AC 220~240 V/50 Hz dotata di messa a terra. ITIstruzioni per l'uso

• Premere il pulsante di accensione per accendere il condizionatore d’aria.

• Verificare che il tubo di scarico sia stato montato correttamente.

• Impostare la temperatura: 16 °C – 31 °C.

• Quando si utilizzano le funzioni di raffreddamento e deumidificazione, attendere almeno 3 minuti tra lo spegnimento e l'accensione.

• Premere il tasto “Modalità” finché non appare l'icona di “Raffreddamento".

• Premere il tasto + <temperatura +> o - <Temperatura -> per selezionare la temperatura ambiente desiderata.

• La funzione raffreddamento si avvia dopo 5 minuti.

• Premere il tasto “Velocità ventola” per regolare il flusso d'aria. Deumidificazione

• Premere il tasto “Modalità” finché non appare l'icona di “Deumidificazione".

• La temperatura viene selezionata automaticamente.

• La velocità della ventola viene selezionata automaticamente. Ventilazione

• Premere il tasto “Modalità” finché non appare l'icona di “Ventilazione".

• Premere il tasto “Velocità ventola” per regolare il flusso d'aria. Timer Accensione temporizzata

• Quando il condizionatore d’aria è spento, premere il tasto "Timer", selezionare l'ora di accensione desiderata e regolare con i tasti di <Temperatura +> e <Temperatura ->.

• L'ora di accensione può essere regolata liberamente tra 0 e 24 ore. Spegnimento temporizzato

• Quando il condizionatore d’aria è spento, premere il tasto "Timer", selezionare l'ora di spegnimento desiderata e regolare con i tasti di <Temperatura +> e <Temperatura ->.

• L'ora di spegnimento può essere regolata liberamente tra 0 e 24 ore. Oscillazione (modalità di oscillazione)

• Premere questo pulsante per avviare la modalità di oscillazione, la griglia oscillerà continuamente verso l'alto e verso il basso. Premere nuovamente questo tasto per fermare l'oscillazione. Modalità notturna

• In modalità raffreddamento, premere il tasto “Notte” per impostare la temperatura. La temperatura impostata viene aumentata di 1 grado entro un'ora fino ad un massimo di 2 gradi trascorse 2 ore.

• Premere il tasto “Notte" per annullare l'operazione. Scarico acqua

• Dopo un utilizzo prolungato e prima di riporre l'apparecchio, è necessario scaricare l'acqua raccolta. Preparare un luogo o un vassoio adatto a raccogliere l'acqua e rimuovere il tappo in gomma dal foro di scarico sul fondo dell'apparecchio. L'acqua inizierà a defluire. Al termine, reinstallare il tappo di scarico. Allarme per serbatoio acqua pienoIstruzioni per l'uso

• Il serbatoio interno del condizionatore d’aria è dotato di un interruttore di sicurezza che controlla il livello dell'acqua. Quando il livello dell'acqua raggiunge l'altezza prevista, si accende la spia di serbatoio pieno. Seguire i passaggi descritti precedente per scaricare l'acqua. INSTALLAZIONE

• Il condizionatore d’aria deve essere installato su una superficie piana e stabile. Non bloccare l'uscita dell'aria e lasciare almeno 30 cm intorno all'apparecchio.

• Il cablaggio della presa deve essere conforme ai requisiti locali di sicurezza elettrica. Installazione del tubo di scarico

• Avvitare ad un'estremità del tubo flessibile di scarico dell'aria calda (9) il raccordo lato finestra (8) e all'altra estremità del tubo il raccordo lato condizionatore d'aria (10).

• Inserire il raccordo (10) nelle aperture sul retro del condizionatore d'aria.

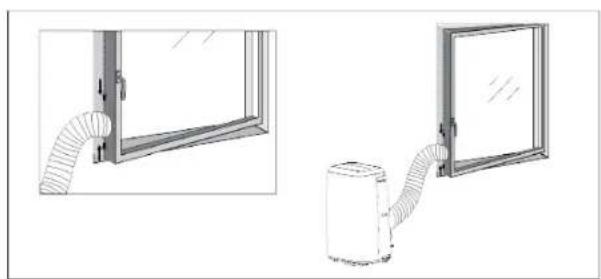

• Fissare il raccordo lato finestra (8) al davanzale più vicino. Installazione del kit finestra universale

• Pulire la finestra e relativo telaio con sapone o detergente e assicurarsi che l'intero telaio della finestra sia privo di polvere e grasso.

• Tagliare il Velcro alle dimensioni della finestra con le forbici. ITIstruzioni per l'uso

• Fissare il Velcro intorno alla finestra. Nota: non incollare il velcro sul vetro.

• Fissare il telo al nastro Velcro. Iniziare con la parte corta e fissarlo partendo dal centro verso la parte restante del nastro Velcro, che è fissato al telaio della finestra e intorno alla finestra.

• Può essere utile aprire la finestra per agevolare il fissaggio del telo. Assicurarsi di lasciare agio sufficiente negli angoli per evitare che il telo si impigli nella finestra.

• Aprire la zip del kit per finestra di circa 50 centimetri.

• Posizionare il tubo flessibile dell'aria condizionata nell'apertura del telo. Poi, chiudere la zip per ridurre l'apertura al diametro del tubo.

USO DEL APPARECCHIO CON L'APP CLIMATE

L’apparecchio può essere comandato manualmente con i suoi comandi integrati oppure con uno smartphone o mediante comandi vocali. Prima di iniziare, assicurarsi che l'app HomeWizard Climate sia stata scaricata. L'app HomeWizard Climate è disponibile per Android o iOS. Associare l’apparecchio all'app HomeWizard Climate

• Assicurarsi che l'apparecchio sia alimentato.

• Aprire l'app HomeWizard Climate.

• Creare un account o accedere con l'account HomeWizard creato precedentemente.

• Fare clic su "Add new Climate Device" (Aggiungi nuovo dispositivo) per aggiungere un nuovo dispositivo.

• Selezionare il dispositivo da collegare.

• Seguire le istruzioni dell'app per collegare l’apparecchio.

PULIZIA E MANUTENZIONE

• Prima della pulizia, assicurarsi di scollegare l'apparecchio dalla presa elettrica.

• Pulire prima la superficie esterna con un detergente neutro e un panno umido, poi passare un panno asciutto.

• Non utilizzare benzina o altri prodotti chimici per pulire l'apparecchio.Istruzioni per l'uso

• Non lavare l'apparecchio direttamente sotto l'acqua. Filtro dell'aria

• Il filtro dell'aria deve essere pulito una volta ogni due settimane.

• Aprire la griglia della presa d'aria ed estrarre il filtro dell'aria.

• Pulire il filtro dell'aria con un detergente neutro in acqua tiepida a 40 °C e lasciare asciugare (non alla luce diretta del sole).

• Rimontare il filtro dell'aria nella griglia della presa d'aria.

RISOLUZIONE DEI PROBLEMI

Problemi Possibili cause Rimedi suggeriti L'apparecchio non si avvia quando si preme il pulsante di accensione.

• La spia del serbatoio pieno lampeggia e il serbatoio dell'acqua è pieno.

• La temperatura ambiente è superiore alla temperatura impostata. (Modalità riscaldamento elettrico)

• La temperatura ambiente è inferiore alla temperatura impostata. (Modalità raffreddamento)

• Svuotare il serbatoio dell’acqua.

• Regolare la temperatura. ITIstruzioni per l'uso

L'apparecchio non raffredda abbastanza.

• Le porte o le finestre non sono chiuse.

• Ci sono fonti di calore all'interno della stanza.

• Il tubo di scarico dell'aria calda non è collegato o è bloccato.

• La temperatura impostata è troppo alta.

• La presa d'aria è ostruita.

• Assicurarsi che tutte le finestre e le porte e finestre siano chiuse.

• Eliminare le fonti di calore, se possibile.

• Collegare o pulire il tubo di scarico dell'aria calda.

• Reimpostare la temperatura.

• Pulire la presa d'aria. Apparecchio rumoroso.

• Il pavimento non è sufficientemente livellato.

• Il rumore è causato dal flusso del refrigerante all'interno del condizionatore d'aria.

• Se possibile, posizionare l'apparecchio su una superficie piana e livellata. Codice E0 • Sensore di temperatura ambiente guasto.

• Sostituire il sensore di temperatura ambiente. Codice E1 • Sensore di temperatura di condensazione guasto

• Sostituire sensore di temperatura di condensazione. Codice E2 • Contenitore dell’acqua pieno in modalità raffreddamento

• Togliere il tappo di gomma e svuotare l'acqua. Codice E3 • Sensore di temperatura del tubo guasto.

• Sostituire sensore di temperatura del tubo. Codice E4 • Serbatoio dell’acqua pieno

• Svuotare il serbatoio dell’acqua.

SERRA. Art.nr. 352900 Refrigerante: R290 Quantità in kg: 0,212 Potenziale di riscaldamento globale: 3Istruzioni per l'uso

Equivalente di CO2 in tonnellate: 0,000636 Art.nr. 353200 Refrigerante: R290 Quantità in kg: 0,226 Potenziale di riscaldamento globale:

Equivalente di CO2 in tonnellate: 0,000678

DICHIARAZIONE DI CONFORMITÀ

• Con il presente documento, Smartwares Europe dichiara che gli apparecchi modello 352900 / 353200 con funzioni radio sono conformi alla Direttiva 2014/53/UE

• Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.princesshome.eu/ doc AMBIENTE Questo apparecchio non deve essere smaltito con i rifiuti domestici al termine del suo ciclo di vita, ma deve essere conferito presso i punti di raccolta per il riciclo di apparecchi elettrici ed elettronici per uso domestico. Questo simbolo sull'apparecchio, sul manuale di istruzioni e sull’imballaggio pone l'attenzione su questa importante questione ambientale. I materiali utilizzati in questo apparecchio possono essere riciclati. Il riciclo degli elettrodomestici usati è un importante contributo alla protezione del nostro ambiente. Contattare le autorità locali per informazioni riguardanti il punto di raccolta locale. La direttiva europea per le batterie (2006/66/CE) stabilisce che non è consentito gettare le batterie nei rifiuti domestici. Possono contenere sostanze dannose per l'ambiente. Le batterie scariche possono essere conferite negli appositi punti di raccolta o presso la piattaforma ecologica locale. Per evitare il surriscaldamento dovuto ad un cortocircuito, le batterie al litio devono essere rimosse dal prodotto e i poli devono essere protetti con nastro isolante o altri mezzi per prevenire cortocircuiti. ITInstruktionshandbok
