BEDIENUNGSANLEITUNG Smart Air Conditioner 9000 352900 PRINCESS

VÓÓR HET EERSTE GEBRUIK

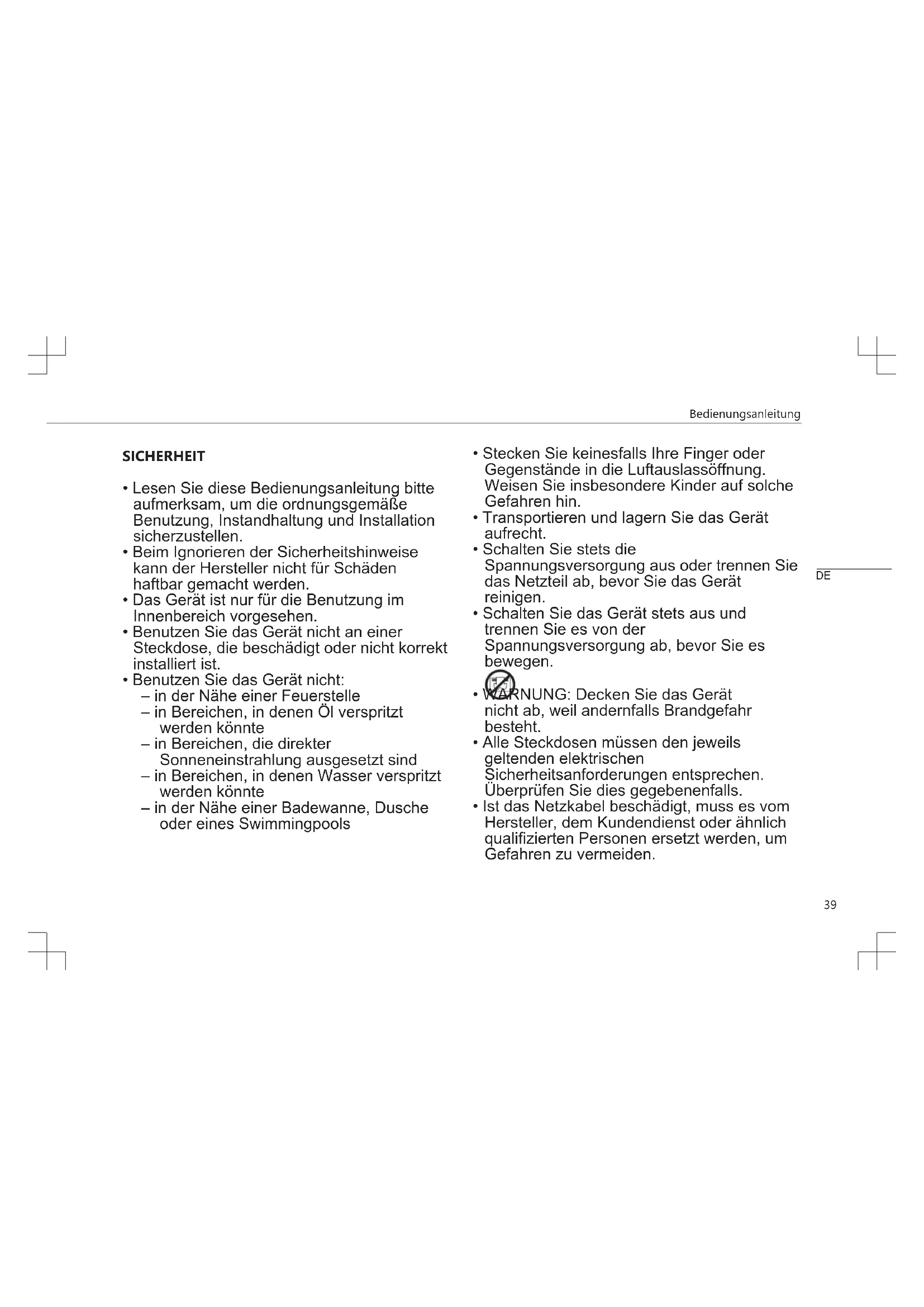

• Lesen Sie diese Bedienungsanleitung bitte aufmerksam, um die ordnungsgemäße Benutzung, Instandhaltung und Installation sicherzustellen.
• Beim Ignorieren der Sicherheitshinweise kann der Hersteller nicht für Schäden haftbar gemacht werden.
• Das Gerät ist nur für die Benutzung im Innenbereich vorgesehen.
• Benutzen Sie das Gerät nicht an einer Steckdose, die beschädigt oder nicht korrekt installiert ist.

• Benutzen Sie das Gerät nicht:
  – in der Nähe einer Feuerstelle
  – in Bereichen, in denen Öl verspritzt werden könnte
  – in Bereichen, die direkter Sonneneinstrahlung ausgesetzt sind
  – in Bereichen, in denen Wasser verspritzt werden könnte
  – in der Nähe einer Badewanne, Dusche oder eines Swimmingpools

• Stecken Sie keinesfalls Ihre Finger oder Gegenstände in die Luftauslassöffnung. Weisen Sie insbesondere Kinder auf solche Gefahren hin.

• Transportieren und lagern Sie das Gerät aufrecht.
• Schalten Sie stets die Spannungsversorgung aus oder trennen Sie das Netzteil ab, bevor Sie das Gerät reinigen.
• Schalten Sie das Gerät stets aus und trennen Sie es von der Spannungsversorgung ab, bevor Sie es bewegen.
• WARNUNG: Decken Sie das Gerät nicht ab, weil andernfalls Brandgefahr besteht.
• Alle Steckdosen müssen den jeweils geltenden elektrischen Sicherheitsanforderungen entsprechen. Überprüfen Sie dies gegebenenfalls.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Kundendienst oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Bedienungsanleitung

• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Kenntnissen verwendet werden, sofern diese Personen beaufsichtigt oder über den sicheren Gebrauch des Geräts unterrichtet wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.
• Dieses Gerät darf nur für den Haushaltsgebrauch und nur für den Zweck benutzt werden, für den es hergestellt wurde.

• Hinweise:

• Bei Schäden trennen das Netzkabel ab und wenden sich an den Händler oder einen autorisierten Reparaturbetrieb.
  – In jedem Fall muss das Netzkabel ordnungsgemäß geerdet sein.
  – Um bei einem beschädigten Netzkabel eine mögliche Gefahr zu vermeiden, unterbrechen Sie bitte die

Spannungsversorgung. Das Kabel muss vom Händler oder einem autorisierten Reparaturbetrieb ausgetauscht werden.

Warnung

• Verwenden Sie ausschließlich das vom Hersteller empfohlene Enteisungs- und Reinigungsverfahren. Das Enteisungs- und Reinigungsverfahren darf in keiner Weise beschleunigt werden.
• Das Gerät ist in einem Raum ohne kontinuierlich arbeitende Zündquellen zu lagern (z. B. offene Flammen, ein aktives Gasgerät oder eine aktive Elektroheizung).
• Nicht durchbohren oder verbrennen.
• Beachten Sie, dass Kältemittel geruchlos sein können.
• Das Gerät muss in einem Raum mit einer Grundfläche von mehr als X m2 installiert, betrieben und gelagert werden. (X=12 für 9000 Btu/h; X=15 für 12000 Btu/h)

• Wenden Sie sich zwecks Reparatur oder Instandhaltung dieses Geräts ausschließlich an einen autorisierten Servicetechniker.

• Das Netzkabel darf weder gezogen, verformt oder verändert noch in Wasser getaucht werden. Ziehen am Netzkabel oder dessen unsachgemäße Benutzung kann zu Schäden am Gerät und zu einem Stromschlag führen.
  • Die jeweils geltenden Gasverordnungen sind einzuhalten.

• Achten Sie darauf, dass die Lüftungsöffnungen stets frei durchlässig sind.
  • Die Wartung darf nur entsprechend der Empfehlung des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, die eine Unterstützung durch weiteres Fachpersonal erfordern, sind unter der Aufsicht einer Person durchzuführen, die im Umgang mit entflammbaren Kältemitteln sachkundig ist.
• Solange das Gerät keine merkwürdigen Geräusche, Gerüche oder Rauch abgibt, darf es keinesfalls in oder außer Betrieb genommen werden, indem der Netzstecker angeschlossen oder abgetrennt wird, weil dies zu einem Stromschlag oder durch Hitzeerzeugung verursachten Brand führen kann.

Spezielle Informationen für Geräte mit dem Kältemittelgas R 290.

• Lesen Sie aufmerksam alle Warnhinweise.
• Verwenden Sie außer den vom Hersteller empfohlenen keine Werkzeuge, um das Gerät zu enteisen und zu reinigen.
• Das Gerät ist in einem Raum ohne kontinuierlich arbeitende Zündquellen zu lagern (z. B. offene Flammen, ein aktives Gasgerät oder eine aktive Elektroheizung).
• Nicht durchbohren oder verbrennen.
• Dieses Gerät enthält Y g (siehe Typenschild auf der Geräterückseite) an R290 Kältemittelgas.
  • R290 ist ein Kältemittelgas, das die EU-Umweltschutzrichtlinien erfüllt. Beschädigen Sie keinesfalls den Kältemittelkreis.
• Falls das Gerät in einem nicht belüfteten Bereich installiert, betrieben oder gelagert wird, muss der Raum so konzipiert sein,

Bedienungsanleitung

dass sich austretendes Kältemittel nicht ansammeln kann und eine Brand- oder Explosionsgefahr darstellt, weil es durch Elektroheizungen, Elektroöfen oder andere Zündquellen entzündet werden könnte.

• Das Gerät muss so gelagert werden, dass mechanische Defekte vermieden werden.
• Personen, die am Kühlkreislauf arbeiten oder ihn bedienen, benötigen die entsprechende, von einer zugelassenen Stelle ausgestellte Zertifizierung, die den fachgerechten Umgang mit Kältemitteln gemäß einer von Branchenverbänden anerkannten speziellen Bewertung sicherstellt.
• Reparaturen sind basierend auf den Empfehlungen der Herstellerfirma durchzuführen. Wartungs- und Reparaturarbeiten, bei der Unterstützung durch weiteres Fachpersonal bedürfen, sind unter der Aufsicht einer im Umgang mit entflammbaren Kältemitteln fachkundigen Person durchzuführen.

Batterien

• Setzen Sie die Batterie keinen hohen Temperaturen oder direkter Sonneneinstrahlung aus. Werfen Sie Batterien niemals ins Feuer. Es besteht die Gefahr einer Explosion!
• Halten Sie Batterien von Kindern fern. Batterien sind kein Spielzeug!
  • Die Batterien nicht gewaltsam öffnen.
• Vermeiden Sie einen Kontakt mit Metallgegenständen (Ringe, Nägel, Schrauben, etc.). Es besteht Kurzschlussgefahr!
• Ein Kurzschluss kann zur Folge haben, dass sich Batterien beträchtlich aufheizen oder sogar brennen. Das kann zu Verbrennungen führen.
• Für Ihre Sicherheit sollten die Batteriepole während des Transports mit Klebebändern abgedeckt werden.
• Berühren Sie keine beschädigte und/oder auslaufende Batterie. Falls die Flüssigkeit aus der Batterie in die Augen gelangt, spülen Sie Ihre Augen so schnell wie möglich mit sauberem Wasser aus, ohne die Augen zu reiben. Suchen Sie unverzüglich ein

Krankenhaus auf. Bei unsachgemäßer Behandlung können Augenprobleme verursacht werden.

Kältemittel

(CE) N 842/2006: Dieses Gerät enthält das Kältemittel R290. Das Kältemittel hat ein Volumen von weniger als 1 kg und befindet sich in einem geschlossenen Kühlkreislauf. Das Kältemittel hat zwar kein Ozonzerstörungspotenzial, gehört aber gemäß Kyoto-Protokoll zu den so genannten Treibhausgasen und kann daher zur globalen Erwärmung beitragen, wenn es an die Atmosphäre freigegeben wird. Daher dürfen nur geschulte Techniker mit einer entsprechenden Bescheinigung das Kältemittel auffüllen oder entleeren. Bei ordnungsgemäßer Benutzung und intaktem Kühlmittelkreislauf braucht das Gerät nicht nachgefüllt zu werden. GWP: R290: 3

TEILEBESCHREIBUNG

1. Lufteinlass 8. Schlauchanschluss (Fenster)
2. Luftfilter 9. Heißluft-Auslassschlauch
3. Bedienfeld 10. Schlauchanschluss (Klimagerät)
4. Netzkabel 11. Fensterdichtung + Klettband
5. Luftauslass 12. Fernbedienung
6. Rollen 13. Batterien
7. Abflussöffnung

FUNKTIONEN AM BEDIENFELD

A 11 10 9 12 5.480 7 18 16 30000 30000 30000 30000 30000 6 5 4 + - 1 2 3 4

1 Ein/Aus 8 Schlafmodus
2 Lüftergeschwindigkeit 9 Kühlanzeige
3 Temperatur Auf 10 Entfeuchtungsanzeige
4 Temperatur Ab 11 Lüfteranzeige
5 Taste Modus 12 WiFi-Anzeige
6 Timer Ein/Aus 13 Hohe/Mittlere/Niedrige
7 Schwenken Ein/Aus 14 Wasserwarnanzeige

DE

Bedienungsanleitung

FERNBEDIENUNG MIT LCD-DISPLAY

26°C 30 10 24 hr LED TGT SWING MODE SPEED TIMER 10 5 4 3 2 1

1 Ein/Aus

2 Timer Ein/Aus

3 Betriebsart

4 °C / F° Umstellung

5 Temperatur Auf

6 Temperatur Ab

7 LED-Anzeige

8 Automatisches Schwenken

9 Lüftergeschwindigkeit

10 Schlafmodus

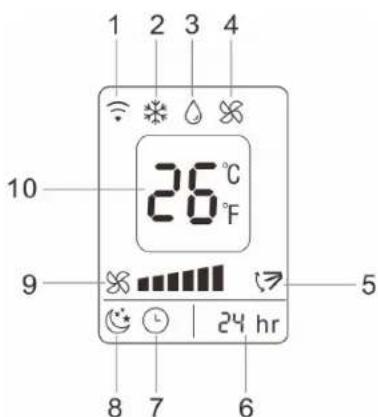

1 2 3 4 10 26°C 9 5 8 7 6 24 hr

1 Empfangssignal
2 Kühlen
3 Entfeuchten
4 Lüfter
5 Automatisches Schwenken
6 Zeiteinteilung
7 Timer Ein/Aus
8 Schlafmodus
9 Lüftergeschwindigkeit
10 Temperaturanzeige

• 2x AAA-Batterien sind erforderlich.
• Achten Sie darauf, die Batterien korrekt ausgerichtet einzusetzen.
• Achten Sie darauf, immer beide Batterien zusammen auszutauschen.
• Betätigen Sie die entsprechenden Tasten, wie auf dem Bedienfeld erläutert, um den Lüfter zu steuern.

VOR DEM ERSTEN GEBRAUCH

Beachten Sie vor der Inbetriebnahme bitte Folgendes:

• Suchen Sie einen Aufstellungsort mit einer gut erreichbaren Steckdose.
• Montieren Sie den Auslassschlauch und wählen Sie eine geeignete Fensterposition.
• Schließen Sie das Netzkabel an einer geerdeten Steckdose mit 220-240 V/50 Hz Wechselstrom an
• Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
• Kontrollieren Sie, ob der Auslassschlauch korrekt montiert ist.
• Stellen Sie den Temperaturbereich ein. 16 °C-31 °C.
• Warten Sie nach dem Aus- und Einschalten mindestens 3 Minuten, bevor Sie Kühl- und Entfeuchtungsfunktionen benutzen.

BENUTZUNG DER GERÄTETASTEN

Kühlbetrieb

• Drücken Sie Taste „Mode“, bis das Symbol „Kalt“ erscheint.

• Drücken Sie die Taste + oder - , um die gewünschte Raumtemperatur zu wählen.

• Warten Sie etwa 5 Minuten, bevor Sie den Kühlvorgang starten.

• Drücken Sie die Taste „Lüftergeschwindigkeit“, um den Luftstrom einzustellen.
• Drücken Sie die Taste „Mode“, bis das Symbol „Entfeuchtung“ erscheint.
  • Die Temperatur wird automatisch gewählt.
  • Die Lüftergeschwindigkeit wird automatisch gewählt.

Entfeuchtungsbetrieb

Lüfterbetrieb

• Drücken Sie Taste „Mode“, bis das Symbol „Lüfter“ erscheint.
• Drücken Sie die Taste „Lüftergeschwindigkeit“, um den Luftstrom einzustellen.

Timer-Betrieb

Einstellung Timer EIN

• Wenn das Klimagerät ausgeschaltet ist, drücken Sie die Taste „Timer“ und stellen dann mit Hilfe der Tasten und die gewünschte Einschaltzeit ein.
  • Die Einschaltzeit kann eine beliebige Uhrzeit im Zeitraum 0-24 Stunden sein.

Einstellung Timer AUS

• Wenn das Klimagerät eingeschaltet ist, drücken Sie die Taste „Timer“ und stellen dann mit Hilfe der Tasten und die gewünschte Ausschaltzeit ein.
  • Die Ausschaltzeit kann eine beliebige Uhrzeit im Zeitraum 0-24 Stunden sein.

Schwenkbetrieb (Oszillationsmodus)

• Drücken Sie diese Taste, um den Oszillationsmodus zu starten. Der Lüfter schwenkt daraufhin kontinuierlich auf und ab. Drücken Sie die Taste erneut, um die Betrieb zu stoppen.

Bedienungsanleitung

Einschlafbetrieb

- Drücken Sie im Kühlbetrieb die Taste „Sleep“, um die Temperatur einzustellen. Die eingestellte Temperatur wird innerhalb von einer Stunde um 1 Grad auf maximal 2 Grad nach 2 Stunden erhöht.

- Drücken Sie erneut auf „Sleep“, um den Betrieb abzubrechen.

Entwässerung

- Nach einem längerem Betrieb und vor der Lagerung müssen Sie das angesammelte Wasser ablaufen lassen. Stellen Sie das Gerät dazu an einem geeigneten Ort auf oder eine Schale bereit, um das Wasser aufzufangen. Entfernen Sie dann den Gummistopfen vom Abflussloch unten am Gerät. Das Wasser läuft nun ab. Anschließend können Sie den Ablaufstopfen wieder einsetzen.

Alarmfunktion „Interner Wassertank voll“

- Der Wassertank im Klimagerät hat einen Wasserstand-Sicherheitsschalter, der den Wasserpegel kontrolliert. Wenn der Wasserpegel eine bestimmte Höhe erreicht, leuchtet die Kontrolllampe „Wassertank voll“ auf. Befolgen Sie die Schritte oben, um das Wasser ablaufen zu lassen.

INSTALLATION

- Das Klimagerät muss auf einem flachen und stabilen Untergrund aufgestellt werden. Blockieren Sie nicht den Luftauslass und lassen Sie um das Gerät herum mindestens 30 cm Platz.

• Die Steckdosenverdrahtung muss den jeweils geltenden elektrischen Sicherheitsanforderungen entsprechen.

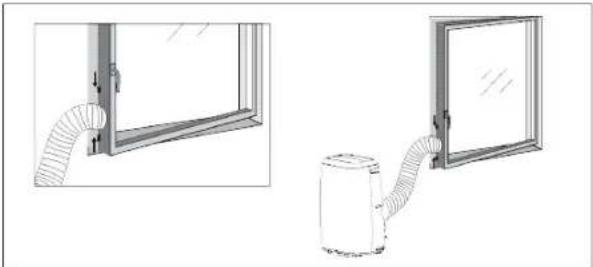

Montage des Auslassschlauchs

- Drehen Sie die beiden Enden des Heißluftschlauchs (9) in den Schlauchanschluss auf der Fensterseite (8) und den Schlauchanschluss auf der Klimageräteseite (10).

- Setzen Sie den Schlauchanschluss auf der Klimageräteseite (10) in die Öffnung auf der Geräterückseite ein.

- Befestigen Sie den Schlauchanschluss auf der Fensterseite (8) am nächstgelegenen Fensterbrett.

• Schneiden Sie das Klettband mit einer Schere auf die Abmessungen des
• Fensters zu und bringen Sie es am gesamten Fensterrahmen an. Hinweis: Kleben Sie das Klettband nicht auf das Glas.
• Befestigen Sie den Stoff am Klettband. Beginnen Sie mit dem schmalen Teil und arbeiten Sie von der Mitte zum Rest des Kletbands, der und um das Fenster am Rahmen befestigt ist.
• Es kann hilfreich sein, zum Anbringen des Stoffs das Fenster zu öffnen. Achten Sie darauf, genügen Platz in den Ecken zu lassen, damit der Stoff nicht eingeklemmt wird.
• Öffnen Sie den Zippverschluss des Stoffs um ca. 50 cm.
• Stecken Sie den Schlauch des Klimageräts in die Öffnung. Schließen Sie den Zippverschluss dann wieder, so dass der Schlauch sicher platziert ist.

Universeller Fenstermontagesatz

- Reinigen Sie Fenster und Fensterrahmen mit Seife oder einem Reinigungsmittel und achten Sie darauf, dass der gesamte Fensterrahmen staub- und fettfrei ist.

Sie können das Gerät manuell mit den integrierten Bedienelementen oder über ein Smartphone oder per Sprachbefehl steuern. Bevor Sie anfangen, müssen Sie die HomeWizard Climate-App heruntergeladen haben. Die HomeWizard Climate-App gibt es für Android und iOS.

Synchronisieren Sie das Gerät mit der HomeWizard Climate-App.

• Vergewissern Sie sich, dass das Gerät eingeschaltet ist.
- Öffnen Sie die HomeWizard Climate-App.
- Erstellen Sie ein Konto oder melden Sie sich bei einem bereits eingerichteten HomeWizard-Konto an.
- Tippen Sie auf „Add new Climate Device“ (Neues Klimagerät hinzufügen), um ein neues Gerät hinzuzufügen.
- Wählen Sie das zu verbindende Gerät.
- Befolgen Sie die Anweisungen in der App, um das Gerät zu verbinden.

REINIGUNG UND INSTANDHALTUNG

• Achten Sie vor dem Reinigen darauf, das Gerät von der Spannungsversorgung abzutrennen.

• Reinigen Sie zunächst die Oberfläche mit einem neutralen Reinigungsmittel und einem feuchten Tuch und wischen Sie sie dann mit einem trockenen Tuch ab.

• Verwenden Sie kein Benzin oder andere Chemikalien, um das Gerät zu reinigen.

• Reinigen Sie das Gerät nicht direkt mit Wasser.

Luftfilter

• Der Liftfilter sollte alle zwei Wochen gereinigt werden.
• Öffnen Sie das Lufteinlassgitter und nehmen Sie den Luftfilter heraus.
• Reinigen Sie den Luftfilter in lauwarmem Wasser (40 °C) mit einem Neutralreiniger und lassen Sie ihn dann trocknen (nicht bei direkter Sonnenbestrahlung).
• Setzen Sie den Luftfilter wieder in das Einlassgitter ein.

STÖRUNGSBESEITIGUNG

Störungen Mögliche	Ursachen Empfohlene	Maßnahmen
Das Gerät startet nicht, wenn die Ein/Aus-Taste betätigt wird.	Die Anzeige „Wasserbehälter voll“ blinkt und der Wasserbehälter ist voll.Die Raumtemperatur ist höher als die eingestellte Temperatur (Elektroheizungsbetrieb).Die Raumtemperatur ist niedriger als die eingestellte Temperatur (Kühlbetrieb).	Lassen Sie das Wasser aus dem Wassertank ablaufen.Stellen Sie die Temperatur ein.

Das Gerät kühlt nicht ausreichend.	Türen oder Fenster sind nicht geschlossen.Es befinden sich Wärmequellen im Raum.Der Heißluft-Auslassschlauch ist nicht angeschlossen oder verstopft.Die Temperatureinstellung ist zu hoch.Der Lufteinlass ist verstopft.	Achten Sie darauf, dass alle Fenster und Türen geschlossen sind.Entfernen Sie möglichst alle Wärmequellen.Schließen Sie den Heißluft-Auslassschlauch an oder reinigen Sie ihn.Stellen Sie die Temperatur erneut ein.Reinigen Sie den Lufteinlass.
Geräuschentwicklung.	Der Boden am Aufstellungsort ist nicht eben oder flach genug.Das Geräusch wird durch den Kältemittelfluss im Inneren des Klimageräts verursacht.	Stellen Sie das Gerät auf einem möglichst eben, flachen Untergrund auf.

Bedienungsanleitung

Code E0 • Raumtemperatursensor defekt	• Ersetzen Sie den Raumtemperatursensor.
Code E1 • Temperatursensor des Kondensators defekt	• Ersetzen Sie den Temperatursensor.
Code E2 • Wasserbehälterim Kühlbetrieb voll	• Entfernen Sie den Gummistopfen und lassen Sie das Wasser ab.
Code E3 • Leitungstemperatursensor defekt	• Leitungstemperatursensor austauschen
Code E4 • Wassertank voll • Entleeren Sie den	Wassertank.

DAS GERÄT ENTHÄLT EIN FLUORIERTES TREIBHAUSGAS.

Art.-Nr. 352900
Kältemittel: R290
Menge in kg: 0,212
Treibhauspotenzial: 3

CO2-Aquivalent in Tonnen: 0,0006	36
Art.-Nr. 353200
Kältemittel: R290
Menge in kg: 0,226
Treibhauspotenzial: 3
CO2-Aquivalent in Tonnen: 0,0006	78

KONFORMITÄTSERKLÄRUNG

• Hiermit erklärt Smartwares Europe, dass der Funkgerätetyp 352900 / 353200 der Richtlinie 2014/53/EU entspricht
• Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: www.princesshome.eu/doc

UMWELT

Dieses Gerät darf am Ende seiner Lebenszeit nicht im

Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recyceln von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Das Symbol auf dem Gerät, in der Bedienungsanleitung und auf der Verpackung macht Sie auf dieses

wichtige Thema aufmerksam. Die in diesem Gerät verwendeten Materialien können recycelt werden. Durch das Recyclen gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informationen über eine Sammelstelle.

Die europäische Batterie- und Akkumulatorenrichtlinie (2006/66/EG) besagt, dass Batterien/Akkus nicht im Haushaltsmüll entsorgt werden dürfen, weil sie umweltschädliche Substanzen enthalten könnten. Leere Batterien/Akkus können an öffentlichen Sammelstellen oder einer lokalen Aufbereitungsanlage abgegeben werden. Um eine Überhitzung infolge eines Kurzschlusses zu vermeiden, müssen Lithium-Batterien/Akkus müssen aus dem Produkt entfernt und die Pole mittels Isolierband oder anderen Maßnahmen gegen einen Kurzschluss abgesichert werden.
