| Tipo di prodotto | Lucidatrice |
| Marca | APA |
| Modello | 20991 |
| Potenza nominale | 650 W |
| Diametro del platorello di lucidatura | 150 mm |
| Velocità a vuoto | 2000 – 6400 min⁻¹ |
| Corsa del cuscinetto | 9 mm |
| Peso | 1,90 kg |
| Dimensioni (L x l x h) | 314 x 15 x 127 mm |
| Alimentazione | Rete, cavo di alimentazione |
| Materiale fornito | Lucidatrice, platorello di lucidatura, spugna per lucidatura, impugnatura a D, impugnatura supplementare, chiave a forchetta, chiave esagonale, spazzola di carbone di ricambio, manuale d'uso |
| Utilizzo conforme | Lucidatura delle vernici di auto, barche, camper, roulotte |
| Classe di protezione | II (doppio isolamento) |
| Regolazione della velocità | Rotella di regolazione |
| Interruttore | Accensione/Spegnimento |
| Sicurezza | Scollegare prima di qualsiasi cambio di accessorio; indossare occhiali di protezione e protezione uditiva; non utilizzare sotto la pioggia o in ambiente umido |
| Manutenzione e pulizia | Pulire dopo ogni utilizzo con un panno asciutto; non utilizzare solventi; pulire la spugna con acqua tiepida e lasciare asciugare all'aria |
| Pezzi di ricambio | Spugna per lucidatura fissa (rif. 20995), spugna per lucidatura morbida (rif. 20996) |
Domande frequenti - 20991 APA
Domande degli utenti su 20991 APA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lucidatrice in formato PDF gratuitamente! Trova il tuo manuale 20991 - APA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 20991 del marchio APA.

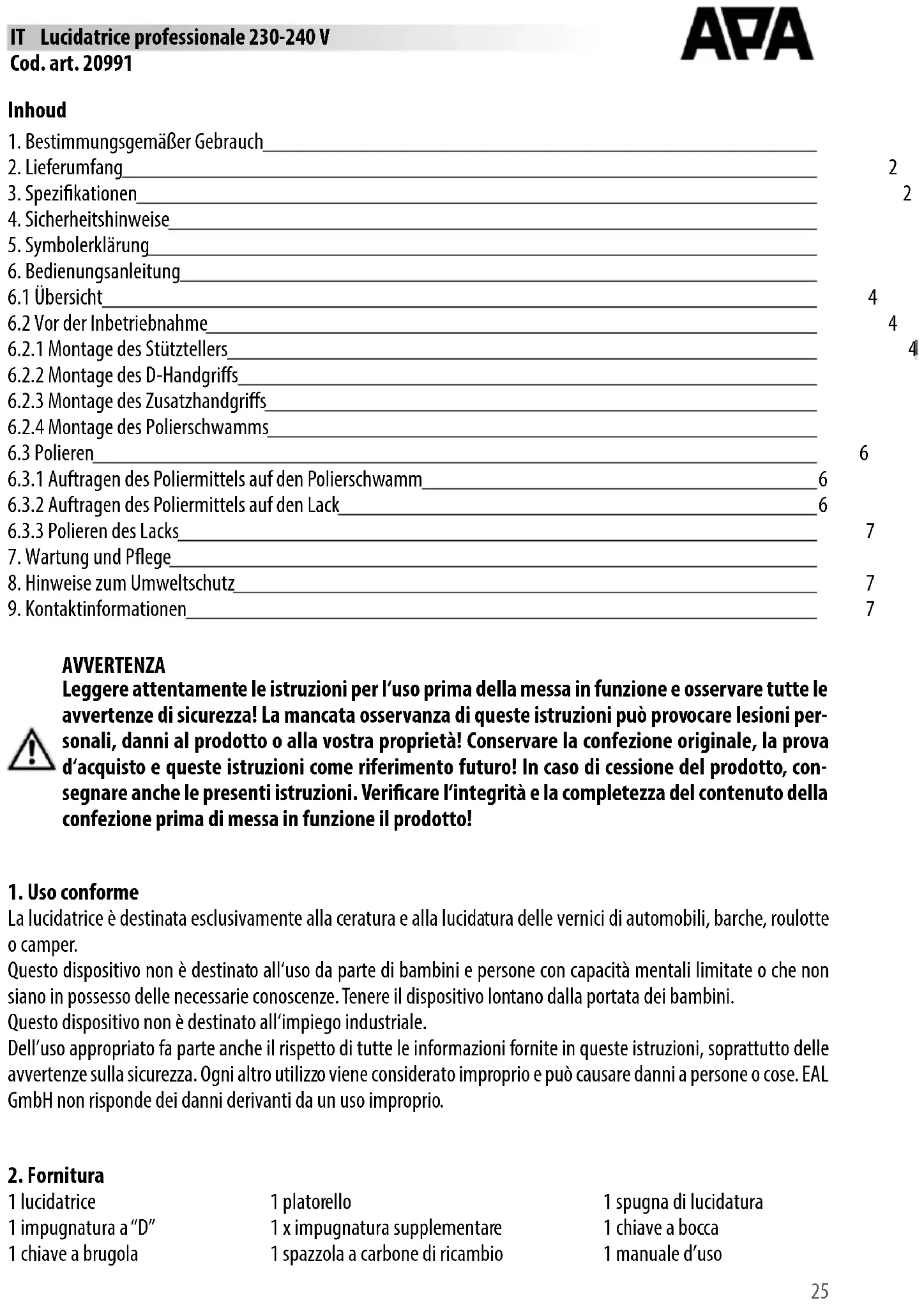

MANUALE UTENTE 20991 APA
Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Verificare l'integrità e la completezza del contenuto della confezione prima di messa in funzione il prodotto!
1. Uso conforme
La lucidatrice è destinata esclusivamente alla ceratura e alla lucidatura delle vernici di automobili, barche, roulotte o camper.
Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.
Questo dispositivo non è destinato all'impiego industriale.
Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.
2. Fornitura
1 lucidatrice
1 impugnatura a "D"
1 chiave a brugola
1 platorello 1 spugna di lucidatura
1 x impugnatura supplementare 1 chiave a bocca
1 spazzola a carbone di ricambio 1 manuale d'uso
3. Specifiche
Tensione in ingresso: 230 - 240 V AC, 50 Hz Lunghezza cavo di collegamento: 3,00 m
Potenza: 650 W Diametro platorello: 150 mm
Numero di giri a vuoto: 2000 – 6400 1/min Corsa di lucidatura: 9 mm
Peso: 1,90 kg Dimensioni: 314 x 15 x 127 [mm]
Afmetingen: 314 x 15 x 127 [mm]
4. Avvertenze di sicurezza
- Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
- I bambini non devono giocare con l'apparecchio.
• Non affidare pulizia e manutenzione ai bambini se non sorvegliati.
- Non lasciare il materiale d'imballaggio in giro con noncuranza. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!
- Utilizzare questo prodotto solo per l'impiego previsto!
• Non manomettere né smontare il prodotto!
- Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o il cui impiego sia consigliato dal produttore!
- Non usare l'apparecchio se è danneggiato.
- Pulire l'apparecchio dopo ogni impiego.
• Non sovraccaricare mai l'apparecchio.
- Tenere la lucidatrice lontana da pioggia e umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
- Se vengono utilizzate calotte di lucidatura, non lasciare libere parti di esse, in particolare i cordini di fissaggio. Sistemare o accorciare il cordino di fissaggio. Le parti sciolte e rotanti possono catturare le dita o rimanete incastrate ad es. nelle maniglie delle portiere.
- Lavorare con estrema cautela in vicinanza di angoli e spigoli vivi. L'utensile rotante potrebbe rimbalzare o incepparsi. Questo provocherebbe una perdita di controllo e lesioni.
- Staccare sempre la spina di rete prima di sostituire gli accessori o le parti annesse.
- Indossare occhiali protettivi.
- Indossare una protezione per l'udito.
- L'applicazione di un dispositivo di protezione individuale come maschera antipolvere, calzature di sicurezza antiscivolo oppure casco protettivo, a seconda del tipo e dell'impiego della lucidatrice, riduce il rischio di lesioni.
- Indossare un abbigliamento adatto. Non indossare capi di abbigliamento larghi o gioielli. Tenere capelli, capi di abbigliamento e guanti lontani dalle parti mobili. Capi di abbigliamento larghi, gioielli o capelli lunghi possono essere catturati dalle parti mobili.
- Osservare anche le istruzioni di sicurezza contenute nelle singole sezioni del manuale d'uso
5. Spiegazione dei simboli
Conforme alle direttive CE
I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti)
Alloggiamento protettivo isolato (classe di protezione II).
I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici
Leggere le istruzioni d'uso
6. Istruzioni per l'uso

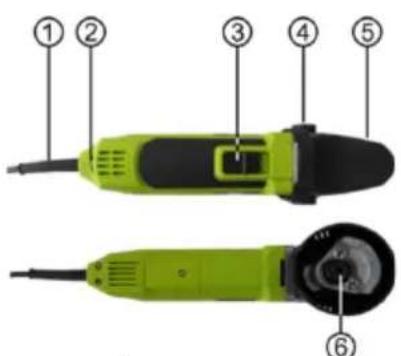

6.1 Schema
1 Cavo di alimentazione
2 Impostazione del numero di giri
3 Interruttore ON/OFF
4 Bussole filettate per impugnatura
5 Cappuccio di protezione
6 Alloggiamenti platorello
7 Platorello
8 Spugna di lucidatura
9 Impugnatura a "D"
10 Impugnatura supplementare
11 Chiave a bocca
12 Chiave a brugola
13 Spazzole a carbone
6.2 Prima della messa in funzione
6.2.1 Montaggio del platorello
Assicurarsi che il cavo di alimentazione sia staccato dalla presa. Inserire la chiave a bocca (posizione 11 dello schema) sull'esagono della sede del platorello (posizione 6 dello schema), Figura 4. Avvitare il bullone filettato del platorello (posizione 7 dello schema) in senso orario nella sede del piatto di lucidatura, Figura 5. Tenere fermo con la chiave a bocca e stringere il platorello.
Figura 4: Applicare la chiave Figura 5: Avvitare il platorello
6.2.2 Montaggio dell'impugnatura a "D"
Assicurarsi che il cavo di alimentazione sia staccato dalla presa.
Svitare le due viti a brugola sul lato del cappuccio di protezione (posizione 5 dello schema) con la chiave a brugola (posizione 12 dello schema), Figura 6, ed estrarre il cappuccio di protezione in avanti.
Figura 6: Rimuovere il cappuccio di protezione
Figura 7: Inserire l'impugnatura a "D"
Inserire l'impugnatura a "D" (posizione 9 dello schema) nelle sedi del cappuccio di protezione, Figura 7. Tramite i rilievi è possibile regolare l'inclinazione dell'impugnatura.
Reinserire il cappuccio di protezione con l'impugnatura a "D" sulla lucidatrice, Figura 8. Premere saldamente il cappuccio di protezione sulla macchina.
Figura 8: Inserire il cappuccio di protezione
Figura 9: Stringere il cappuccio di protezione
Reinserire le viti a brugola, Figura 9, e stringerle.
6.2.3 Montaggio dell'impugnatura supplementare
Assicurarsi che il cavo di alimentazione sia staccato dalla presa. Svitare una vite a brugola sul lato del cappuccio di protezione (posizione 5 dello schema), sul quale si desidera montare l'impugnatura supplementare (posizione 10 dello schema), Figura 10, con la chiave a brugola (posizione 12 dello schema).
Figura 11: Montare l'impugnatura supplementare
Avvitare l'impugnatura supplementare nella bussola filettata e stringerla, Figura 11.
6.2.4 Montaggio della spugna di lucidatura
Assicurarsi che il cavo di alimentazione sia staccato dalla presa.
Applicare la spugna di lucidatura con il lato dei cappi a velcro al centro del platorello e premerla dentro manualmente.
Controllare la corretta sede ruotando manualmente il platorello di alcuni giri.
Usare sempre solo spugne di lucidatura pulite e non danneggiate. Eventuali impurità o inclusioni nella spugna di lucidatura possono danneggiare la vernice.
6.3 Lucidatura
Pulire accuratamente la superficie da lavorare. La superficie da lucidare deve essere completamente asciutta. Utilizzare prodotti per lucidatura o ceratura adatti solo per lucidatrici. Osservare le istruzioni per l'uso dei prodotti utilizzati. Le vernici fortemente alterate possono richiedere un trattamento preliminare speciale. Chiedere informazioni in merito al proprio commerciante di fiducia.
6.3.1 Applicazione del prodotto lucidante sulla spugna di lucidatura
Applicare il prodotto in modo uniforme fino al bordo della spugna di lucidatura. Si deve ottenere uno strato continuo e sottile.
Applicando troppo prodotto non si migliora il risultato, ma se ne rende difficile la rimozione.
Lucidando troppo a lungo nello stesso punto si può danneggiare la vernice.
Non lucidare il veicolo in pieno sole né a temperature molto elevate.
6.3.2 Applicazione del prodotto lucidante sulla verniciatura
Applicare il prodotto solo sulle superfici verniciate, mai su parti in plastica o su guarnizioni in gomma. Tamponare il prodotto con la spugna di lucidatura in diversi punti della superficie da lavorare. Impostare il numero di giri al livello inferiore mediante la manopola di regolazione (posizione 2 dello schema). Tenere fermo l'apparecchio con entrambe le mani. Appoggiare l'apparecchio con la spugna di lucidatura sulla superficie da lavorare. Accendere il dispositivo premendo l'interruttore ON/OFF (pos. 3 dello schema). Fare scorrere il dispositivo uniformemente sopra la vernice. Non esercitare pressione sul dispositivo. Il lavoro viene fatto dalla rotazione, non dalla pressione sulla vernice.
Trattare prima le superfici più ampie e piane, come cofano motore, tetto e coperchio del bagagliaio. Poi le superfici più piccole, come le portiere e i parafanghi. Per i punti non raggiungibili con la lucidatrice, rimuovere la spugna di lucidatura e lavorare questi punti a mano.
6.3.3 Lucidatura della vernice
Dopo ave applicato e lavorato uniformemente il prodotto, è necessario rimuoverlo e lucidare la superficie. Il materiale lucidante applicato deve essere completamente asciutto a seconda del produttore o del modello. Ora rimuovere completamente il prodotto lucidando le superfici verniciate nell'ordine esatto in cui è stato applicato il prodotto. Impostare il numero di giri adatto al prodotto.
Dopo ogni spegnimento rimettere il numero di giri al livello inferiore. In questo modo si prevengono incidenti durante l'accensione successiva.
7. Manutenzione e pulizia
Pulire la lucidatrice dopo ogni impiego. Accertarsi soprattutto che le fessure di ventilazione siano pulite. Utilizzare a tale scopo un panno umido e morbido. Non utilizzare detergenti aggressivi o solventi. Evitare sempre che i liquidi penetrino all'interno del dispositivo. È possibile anche pulire il dispositivo con aria compressa a bassa pressione.
La spugna di lucidatura si lava a mano con acqua calda. Mettere la spugna di lucidatura ad asciugare all'aria.
Conservare la lucidatrice senza la spugna di lucidatura inserita. Posizionare la lucidatrice in modo tale che il platorello non possa deformarsi. Non posizionare altri oggetti sul platorello.
La sostituzione delle spazzole a carbone può essere eseguita solo alla scadenza della garanzia da parte di una ditta specializzata in elettronica.
8. Indicazioni sulla tutela ambientale
9. Ricambi e accessori
Cod. art. 20995 Spugna di lucidatura, dura, 30 mm, ∅ 150 mm (ricambio per spugna di lucidatura fornita)
Cod. art. 20996 Spugna di lucidatura, morbida, 30 mm, ∅ 150 mm
