MANUALE UTENTE XDM503 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

• Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
• Questo prodotto è resistente all'acqua. Non immergere o esporre a getti di acqua ad alta pressione.
• Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
• Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interlerisca con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito servirsi di una sede che non sia esposta a schizzi eccessivi.
• Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
• Con cautela, istradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affilati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affilati.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.
• Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
• Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veicolo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida
• Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

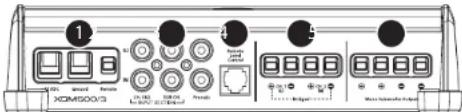

COLLEGAMENTI

	Collegamento Descrizione Note
1	+12 V CC Collegamento dell'alimentazione positivo (-12 V)			• Fillo da 4 AWG (richiesto)• Installare un fusibile da 50 A in corrispondenza del terminale della batteria (-)
	Massa Collegamento a massa negativa (GND) • Fillo da 4 AWG (richiesto)
	Remoto Collegamento di attivazione positiva (+12 V)			• Capacità del fillo 18 - 12 AWG• Vedere modalità di accensione per maggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero			• Accetta tensione d'ingresso di 200 mV - 4 V• Vedere modalità di ingresso per maggiori informazioni
	CH. 2 Ingresso Segnale d'ingresso a destra, RCA rosso
	CH. SUB Ingresso Segnale d'ingresso subwoofer a sinistra, RCA nero
	CH. SUB ingresso Segnale d'ingresso subwoofer a dcstra, RCA rosso
	Uscita di preamplificazione 1	Segnale di preamplificazione pass through a sinistra, RCA nero		• Vedere la sezione riservata alle ocite di preamplificazione per maggiori informazioni
	Uscita di preamplificazione 2	Segnale di preamplificazione pass-through a destra, RCA rosso
3	Controllo remoto del livello	Collegamento del controllo remoto del livello (opzionale) (HD-RLC o MHD-RLC)		• Agisce esclusivamente da attenuatore:Completamente in senso antionario – Livello lacitato Completamente in senso orario = Livello non interessato
4	CH. 1 (SX)Uscita altoparlante	⊕	Uscita positiva altoparlante (-) CH. 1 & 2 in bridge (-)	• Carico d'impedenza minimo:Modalità stereo ≥2 OhmModalità in bridge ≥4 Ohm• Capacità del fillo 16 - 8 AWS
		—	Uscita negativa altoparlante (-)
	CH. 2 (DX)Uscita altoparlante	⊕	Uscita positiva altoparlante (-)
		—	Uscita negativa altoparlante (-) CH. 1 & 2 in bridge (-)
5	Uscita subwoofer mono	⊕	Uscita subwoofer positiva (+)	• Entrambi collegamenti positivi (-) sono collegati all'interno in parallelo• Entrambi collegamenti negativi (-) sono collegati all'interno in parallelo• Carico d'impedenza minimo:≥2 Ohm• Capacità del fillo 16 - 8 AWS
		⊕	Uscita subwoofer positiva (+)
		—	Uscita subwoofer positiva (+)
		—	Uscita subwoofer positiva (+)

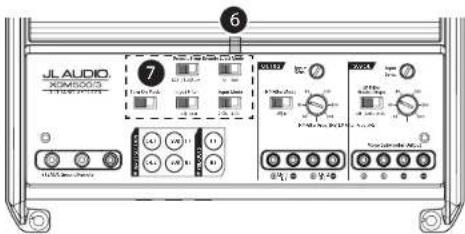

COMANDI

JL AUDIO XOM5003 12:00:00:00 7 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

	Comando (Funzione) Impostazione Descrizione
6	LED di stato(indica lo stato operative)	Verde lampeggiante	L'amplificatore si accordo, uscita audio tacitata
		Vondo Acceso, funzionamento normale, uscita audio attico
		Rosso	Acceso, modalità sicura, condizione di sovastemperatura uscita audio ridotto• Ritorna al funzionamento normale quando la temperatura torna a un livello sicuro
		Ambra igilati	Acceso, modalità sicura, condizione di sovastecorrente, uscita audio tacitata• Potrebbe mostere un dichetio udibile e riperto oppure un rumore soldo in uscita• Ispiazionare l'altosarlante/i filo per individuare un cortocircuito oppure un'impedenza bassa
		LED spendi	L'amplificatore si spegne (navervitamente), condizione di bassa tensione• Siverrifica quando la batteria o la tensione di accensione remota scende al di sotto di 10 V• Ritorna si normale funzionamento quando la tensione aumenta oltre 11 V
7	Modalità di accensione(configura il metodo di attivazione)	Remoto	Accensione remota +12 V (preferato)• Controllato da un circuito di +12 V con interruttore oppure uscita di accensione della propria unità serpente/interfaccia OEM
		Offset	Filevamento offset CC (automatico)• Situova revendo le preseta di un pscolo segnale CC nelle uscita audio OEM e si dissetto in seguito alla rimozione del segnale
		Segnale	Filevamento del segnale (automatico)• Situova revendo segnali audio OEM full-range e sidiattiva in seguito alla rimozione del segnale (centro 30 second)
	Filtro d'ingresso(configura l'applicazione del filtro d'ingresso)	Automobile Sotuzione per la maggior parte delle installazioni (automobilitistico o marine)
		Imbicarizzazione	Selezione se s'individuano delle interferenze da interruitori/disposibili mecanci di alte corrente
	Modalità d'ingresso(configura i collegamenti del segnale in ingresso)	2 CH.	Selezione quando si usana gli ingressi CH, 1&2 soltanto• il segnale SUB CH, sarà la somma dei segnali CH, 1&2
		4 CH.	Selezione quando si usana tutti i quattro ingressi• il segnale SUB CH, sarà la somma di entrambi gli ingressi SUB CH, a sinistra e desstra• So è disponibile soltante un segnale del canale subwoofer, si conseglia un adattatore a Y per alimentare entramoli gli ingressi SUB CH
	Controllo remoto del livello(configura il funziona- namento HO RLC opionate!	Tutti Regola il livello di tutti i canali in equal misura
		Sub	Regola il livello del canale subwoofer soltanto
	Uscite di preamplificazione da(configura i segnali di uscita di preamplificazione!	1&2	Stesso segnale che è collegato agli ingressi CH, 1 & 2
		Sub	Stesso segnale che è collegato agli ingressi del canale subwoofer
		Somma	Segnale sominato che riunisce gli ingressi CH, 1&2 e del canale subwoofer in una coppia di segnali stereo

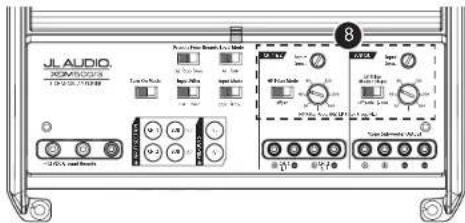

COMANDI

JL AUDIO XOMMOSYS 1-20-05-2017/1986 Power Input Response Box 3.0 Input Mode Input Alt Output Alt Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs

	Comando (Funzione) Impostazione Descrizione
8	Rilevamento ingresso(regolare lo stadio d'ingresse di ogni coppia di canali)		Variabile	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressi di ciascuna coppia di canali amplificatore. Vedere l'Appendice A per informazioni dettagliate.
	CH. 1&2	Modalità del filtro HP (configura il filtro passa alto del CH. 1&2)	Disattivato	Filtro disattivato, la passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
			HP	Attenua le frequenze sotto la manopola CH. 1&2 "Filler Freq. (Hz)", a una velocità di 12 dB/ottava
	3&4 "Filter Freq. (Hz)(regola la frequenza di cutoff del filtro passa-allo)		Variabile	Usare per regolare la frequenza di cutoff del filtro attivo passa-alto del canale 1&2, da 50 Hz - 500 Hz / 12 dB per ottava
	CH. SUB	Modalità del filtro PB/Pendenza (configura il filtro passa-basso e la pendenza di SUB CH.)	Disattivato	Filtro disattivato, fa passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
			12 dB	Attenua le frequenze sopra la manopola SUB CH. "LP Filter Freq. (Hz)", a una velocità di 12 dB/ottava
			24 dB	Attenua le frequenze sopra la manopola SUB CH. "LP Filter Freq. (Hz)", a una velocità di 24 dB/ottava
		Freq. filtro PB (Hz)(regola la frequenza di cutoff del filtro passa basso)	Variabile	Usare per regolare la frequenza di cutoff del filtro attivo passa-basso del canale subwoofer, da 50 Hz - 500 Hz / 12 dB per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia

di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.

Apparecchiature necessarie

• Voltmetro CA digitale

• Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dBfs nella gamma di frequenza da amplificare. Non usare toni di prova attenuati (10 dB, -20 dB, ecc).

Applicazioni amplificatore/canale full-range: 1 kHz

Applicazioni amplificatore/canale subwoofer: 50 Hz

• In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimedia portatile o una sorgente audio Bluetooth*. Accertarsi di disattivare eventuali modalità FQ/DSP sul lettore multimedia portatile durante le impostazioni del livello.

La procedura di nove passaggi

1. Scollegare l'altoparlante dai connettori di uscita altoparlante dell'amplificatore.

2. Disattivare tutta l'elaborazione (bassi'alti, volume, EQ, ecc.) sull'unità sorgente, i processori (se usati) e l'amplificatore. Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.

3. Disattivare tutti i comandi "Input Sens."

4. Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevolle del guadagno con una riduzione moderata a volume completo.

5. Impiegando il grafico sostionante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.

6. Verificare di aver scollegato gli altoparlanti prima di procedere. Riprodurre un brano con un'onda sinusoidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unità sorgente.

7. Collegare il voltmetro CA ai terminali di uscita altoparlante dell'amplificatore. Se la coppia di canali è operativa in modalità stereo, sarà necessario misurare soltanto un canale. Se in bridge, accertarsi di provare la tensione in corrispondenza del terminali corretti (+ e R-).

8. Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il voltmetro.

9. Una volta regolaria ciascuna versione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens," ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del sistema.

IMPORTANTE!

• Non incrementare eventuali impostazioni "Input Sens" per qualsiasi canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante.

• Sarà necessario regolare nuovamente il comando "Input Sens." se il boost equalizzatore è attivato dopo aver impostato "Input Sens," con la presente procedura. Questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale	Tensione CA target
	CH 1&2 (Stereo) CH 1&2	(In bridge) CH subwoofer
8 Ω 17,3 V	94,5 V 26,8 V
4 Ω 17,3 V	98,2 V 26,8 V
3 Ω 16,2 V	Non consigliato 26,8 V
2 Ω 14,1 V	Non consigliato 24,5 V

SPECIFICHE

Sezione amplificatore
Topologia amplificatore	NexDTM a velocità ultra elevata di classe D
Tipo di alimentatore	MOSFET switching non regolato
Rame minimoCavo di alimentazione/massa	4 AWG(Nota: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato 50 A
Potenza RMS nominale @ 14,4 V,<1% THD+N	Principale @ 4 Ω75 W x 2	Principale @ 2 Ω100 W x 2	Principale @ 4 Ω In bridge200 W x 1
	Sub @ 4 Ω180 W x 1	Sub @ 3 Ω240 W x 1	Sub @ 2 Ω300 W x 1
Potenza RMS nominale @ 12,5 V<1% THD+N	Principale @ 4 Ω60 W x 2	Principale @ 2 Ω90 W x 2	Principale @ 4 Ω in bridge180 W x 1
	Sub @ 4 Ω180 W x 1	Sub @ 3 Ω240 W x 1	Sub @ 2 Ω300 W x 1
Risposta della frequenza	Canali principali: 12 Hz - 22 kHz (+0, -1 dB)Canale Sub: 10 Hz - 1 kHz (+0, -1 dB)
Rapporto S/N(Con peso A, larghezza di bandadel rumore 20 Hz-20 kHz)	Canali principali: >104 dB (riferito alla potenza nominale),>84 dB (riferito a 1 W)Canale sub: >103 dB (riferito alla potenza nominale),>83 dB (riferito a 1 W)
Fattore di attenuazione	Canali principali: >150 / 50 Hz @ 4 Ω, >75 / 50 Hz @ 2 ΩCanale sub: >120 / 50 Hz @ 4 Ω, >60 / 50 Hz @ 2 Ω
Sezione Ingressi
Numero di ingressi 4	(due coppie stereo)
Tipo d'ingresso	Differenziale-Bilanciato con ingressi jack RCA
Gamma di tensione d'ingresso	200 mV - 4 V RMS
Elaborazione del segnale
Tipo di filtro	CH. 1&2 CH. SUB
	Attivo, 12 dB/ottava,passa-alto (50 - 500 Hz),disattivabile	Attivo, 12 dB/ottava o 24 dB/ottava,passa-basso, (50 - 500 Hz), disatti-vabile
Controllo remoto del livello	HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensionl
L x P x A	10,23 in. x 7,09 in. x 2,05 in. (260 mm x 180 mm x 52 mm)

A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggetti a modifica senza pravviso.
