BEDIENUNGSANLEITUNG XDM503 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
• Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
• Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
• Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schulzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

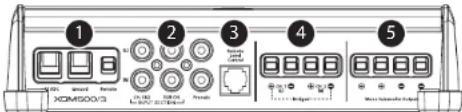

ANSCHLÜSSE

① ② ③ ④ ⑤ XCM500/3 ① ② ③ ④ ⑤

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+ 12V) Stromanschluss			• 4 AWG-Kabel (erfordortlich)• Installieren Sie eine 50A Sicherung am (+) Batterlepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+ 12V) Aktivierungsanschluss			• 18 – 12 AWG Kabelkapazität• Siche 3arn-On Mode für weitere Informationen
2	CH.1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker			• Akzeptiert 200 mV - 4 V Eingangsspannung• Siehe 3put Mode für weitere Informationen
	CH.2 Eingang Rechtes Eingangssignal, roter Cinchstecker
	SUB CH. Eingang Linkes Subwoofer-Eingangssignal, schwarzer Cinchstecker
	SUB CH. Eingang Rechtes Subwoofer-Eingangssignal, roter Cinchstecker
	Precut 1	Linkes Pass-Through Vorverstärkersignal, schwarzer Chinchstecker		• Siehe 3eouts From für weitere Informationen
	Precut 2	Rechtes Pass-Through Vorverstärkersignal, roter Chinchstecker
3	Remote-Lautstärkeregler	Remote-Lautstärkeregleranschluss (optional) (HD-RLC oder MHD-RLC)		• Funktioniert ausschließlich als Pegeldämpfer: Vollständig gegen den Uhrzeigersinn = Pegel gedämpft Vollständig im Uhrzeigersinn = Pegel unbeeinfluss
4	CH.1 (L) Lautsprecher-ausgang	⊕	(+) Positiver Lautsprecherausgang CH	1&2 Überbrückt (+)
		-	(-) Negativer Lautsprecherausgang
	CH.2 (R) Lautsprecher-ausgang	⊕	(+) Positiver Lautsprecherausgang
		-	(-) Negativer Lautsprecherausgang	CH. 1&2 Überbrückt (-)
5	Mono Subwoofer-Ausgang	⊕	(+) Positiver Subwoofer-Ausgang
		⊕	(+) Positiver Subwoofer-Ausgang
		-	(-) Negativer Subwoofer-Ausgang
		-	(-) Negativer Subwoofer-Ausgang

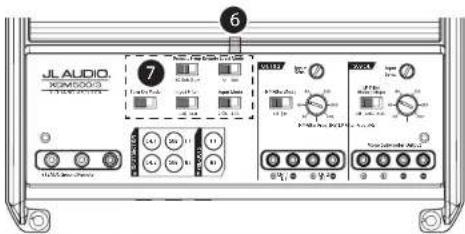

STEUERUNG

	Bedienelement(Funktion)	Einstellung	Beschreibung
6	Status LED(Statusanzelge)(zekyl denKorbitabs status)	Blinktgrün	Versstärker wird aktiviert, Ton ist abgeschaltet
		Grün Normaler eingeschalteter Betrieb, aktive Tonausgabe
		Fut	Eingeschaltet im Sicherheitsmodus, Überhitzangszustand, reduzierte Tonausgabe• Kehrt zum normalen Betriebs zurück, wenn die Temperatur wieser ein sicheres Niveau erreicht hat
		Ambergebäts	Eingeschaltet im Sicherheitsmodus, Überstransutzstand, Tonausgabe stummgeschaltet• Kann ein sich wiederholendes, hörbares tickendes oder pochendes Geräsch in der Ausgabe aufweisen• Früllen Sie auf einen Kurzschluss im Lautsprecher/Kabel oder eine niedrige Impedanz
		LEDs aus	Vorräster schaltet sich (underwartet), aus Unterspannungsstund• Tritt auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 Vählt• Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V liegt
7	Turn-On Mode(Einschaftmodus)(konsiguiertAktivierungsmethode)	Remote	+12 V Remote Einschalterleitung (empfohlen)• Gestruent durch einen geschalteten +12V Stromkreis oder den Einschaltausgang ihros Strukturgrats/OEM Interface
		Offset	DC Offset Sensing (automatisch)• Schaltet sich ein, wenn das Vorhandensein eines kleinen Gleichstromsignals an den OEM Audioausgänge erkannt wird, und schaltet sich aus, nachdem das Signal entfernt wurde	• Nur für Hochpegelsignale(Lautsprecher) ausgelegt• Erzeugt ausschließlich das Eingangsignal von CH, I, LI• Bei der Verwendung von DC-OIF-set- oder Signalenkennungsmethoden wird der "Remote" Anschluss zu einen -12V-Einschaltausgang.
		Signal	Signal-Sensing (automatisch)• Schaltet sich durch die Erkenung von Full-Range OEM Audiosignalen ein und schaltet sich aus, nachdem das Signal entfernt wurde (innerhalb von 30 Sekunden)
	Input Filter(Eingangsfilter)(konsiguiert Eingangsfilteranwendung)	Car (Auto) Für die meisten Installationen auswählen (Automotil oder Marine)
		Boat(Boot)	Wählen Sie diese Option, wenn Sie Störungen durch mechanische Schaltzer/Geräte mit höhem Stornverbrauch bemerken
	Input Mode(Eingangsmodus)(konsiguiert die Eingangssignalverbindungen)	2 Ch.	Auswählen wenn nur CH, 1&2-Eingänge verwendet werden• SUB CH, Signal ist die Summe der CH, 1&2-Signale
		4 Ch.	Bei Verwendung aller vier Eingänge auswählen• SUB CH, Signal ist die Summe der beiden linken und rechten SUB Ch. Eingänge• Wenn nur ein Subwoofer-Kanalsignal verfügbar ist, wird ein Y-Adapter empfohlen, um beide SUB CH. Eingänge zu spiesen.
	Remote Level Mode(konsiguiert den HD-PLC-Betriebs-optional)	All Passstellen Pegel für alle Kanäte gleich an		• Mehrere Verstärker können über eine einzelige HD-PLC Steuerung nacht werden. Hambtbesatz es eines Vordanz-temerkobopfitters und mehrere Telefonkelb.
		Sub Parare nur den Pegel des Subwoofer Kanals an
	Preouts From(konsiguiert die Vorverstärkerausgänge)	1&2 Dasselste Signal, das angeschlossen ist an CH, 1&2-Eingänge
		Sub Dasselste Signal, das an die Subwoofer Kanaleingänge angeschlossen ist
		Sum Summinderes Signal, kombiniert CH, 1&2 und Subwoofer Kanaleingänge in ein Stereo-Signalpaar

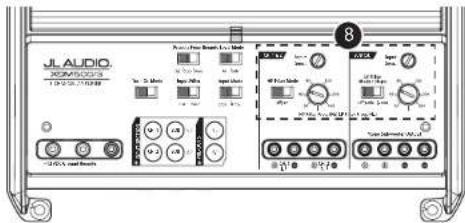

STEUERUNG

JL AUDIO XOMEN20015 T-10 0.00 17:00:00 Power/Power Bracket 1.0V/Max 1.0V/Max Input/Output Input/Output Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs

	Bedienelement (Funktion) Einstellung Beschreibung
	Input Sens. (Eingangsempf.) (passt die Fingangsphase jedes Kanalpaars an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge der beiden Verstärkerkanäle anzupassen. Siehe Anhang A für detaillierte Informationen.
	HP Filter Mode (konfiguriert den Hochpassfilter von CH. 1&2)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unternals der CH. 1&2 "Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
	HP Filter Freq. (HP-Filterfreq.) (Hz) (passt die Grenzfrequenz des Hochpassfilters an)	Variable	Zum Einsstellen der Grenzfrequenz des aktiven Hochpassfilters von Kanal 1&2, von 50 Hz - 500 Hz / 12dB pro Oktave
	LP Filter Mode/Slope (konfiguriert den Tiefpassfilter und Flanke des SUB CH.)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		12dB	Betont die Frequenzen oberhalb der SUB CH. "LP Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
		24dB	Betont die Frequenzen oberhalb der SUB CH. "LP Filter Freq. (Hz)" Auswahl, mit einer Rate von 24dB/Oktave
	LP Filter Freq. (TP-Filterfreq.) (Hz) (passt die Grenzfrequenz des Tiefpassfilters an)	Variable	Zum Einsstellen der Grenzfrequenz des aktiven Tiefpassfilters des Subwooferkanais, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

Digitales Wechselstrom-Vollmeter

SinusförmigerTestton, der mit einem Referenzprogel von 0 dflis in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (10 dB, 20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 Hz Subwooferkanal/Verstärkeranwendungen: 50 Hz

Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle FQ/DSP-Modi Ihres tragbaren Mediaplayers doaktivoren.

Der Vorgang in neun Schritten

1.	Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangswerbindungen des Verstärkers ab.
2.	Schalten Sie alle Klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie elvaiger Signal-Prozessoren ab.Bringen Sie den Fader Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.
3.	Schalten Sie alle drei "Input Sens."-Regler ganz runter.
4.	Stellen Sie die Lautsstärke des Steuergeräts auf 3/4 der vollen Lautsstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatern Clipping bei voller Lautsstärke.
5.	Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der NemnImpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6.	Stellen Sie sicher, dass Sie die Lautsprecher abgeklennmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der verständt wird) bei 3/4 der Steuergerätdautstärke.
7.	Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen. Vergewissen Sie sich bei Vorhandentein einer Überbrückung, dass Sie die Spannung an den richtigen Anschlüssen (Li und R.) messen.
8.	Drohen Sie den "Input Sens."-Regler auf bis die Zielspannung mit dem Voltmeter gemessen wird.
9.	Nachdem Sie alle Kanalteile auf einen möglichst verzernungsfreien Ausgangspegel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

• Erhönen Sie für einen Verstärkerkanal oder ein Kanalaapar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Aeronfalls treien hörbare Verzerrungen auf und die Laubsprecher könnten beschädigt werden.

• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EO: Dämpfungs erfordern keine Nachjusterung.

Nenn-Impedanz	Ziel AC Spannung
	CH 1&2 (Stereo) CH 1&2	(Überbrückt) Subwoofer-Kanal
8 Ω 17,3 V	24,6 V 26,8 V
4 Ω 17,3 V	28,2 V 26,8 V
3 Ω 16,2 V	nicht empfohlen 26,8 V
2 Ω 14,1 V	nicht empfohlen 24,5 V

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ingeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Himweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 50 A
Nennleistung RMS bei 14,4 V <1% THD+N	Haupt an 4 Ω75W x 2	Haupt an 2 Ω100W x 2	Haupt an 4 Ω Überbrückt200W x 1
	Sub an 4 Ω180W x 1	Sub an 3 Ω240W x 1	Sub an 2 Ω300W x 1
Nennleistung RMS bei 12,5 V <1% THD+N	Haupt an 4 Ω60W x 2	Haupt an 2 Ω90W x 2	Haupt an 4 Ω Überbrückt180W x 1
	Sub an 4 Ω180W x 1	Sub an 3 Ω240W x 1	Sub an 2 Ω300W x 1
Frequenzgang	Hauptkanäle: 12 Hz - 22 kHz (+0, -1dB)Subwoofer-Kanal: 10 Hz - 1 kHz (-0, -1dB)
S/N-Verhältnis (A-bewertet, 20 Hz-20 kHz Rauschbandbreite)	Hauptkanäle: >104 dB (bei Nennleistung),>84 dB (bei 1 W);Subwoofer-Kanal: >103 dB (bei Nennleistung),>83 dB (bei 1)
Dämpfungsfaktor	Hauptkanäle: >150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 ΩSubwoofer-Kanal: >120 / 50 Hz an 4 Ω, >60 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 4	(Zwei Stereopaare)
Eingangstyp Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich 200 mV - 4V RMS
Signalverarbeitung
Filtertyp	CH. 1&2 SUB CH.
	Aktiv, 12dB/Oktave,Hochpass (50 - 500 Hz),abschaltbar	Aktiv, 12dB oder 24dB/Oktave,Tiefpass (50 - 500 Hz),abschaltbar
Remote-Lautstärkeregler HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	10,23 x 7,09 x 2,05 Zoll (260 mm x 180 mm x 52 mm)
